isofix FIAT SCUDO 2010 Manual de Uso e Manutenção (in Portuguese)

93
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
CINTOS DE SEGURANÇA ............................................... 94
SISTEMA S.B.R. ..................................................................... 96
PRÉ-TENSORES .................................................................... 96
TRANSPORTAR CRIANÇAS EM SEGURANÇA ........99
PREDISPOSIÇÃO PARA A MONTAGEM
DA CADEIRINHA “ISOFIX UNIVERSAL” ..................... 105
AIR BAG FRONTAIS .......................................................... 106
AIR BAG LATERAIS ............................................................ 109
S S
E E
G G
U U
R R
A A
N N
Ç Ç
A A

105
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
PREDISPOSIÇÃO
PARA A MONTAGEM
DA CADEIRINHA
“ISOFIX UNIVERSAL”
O veículo é predisposto para a montagem
das cadeirinhas Isofix Universal, um novo
sistema unificado europeu para o trans-
porte de crianças.
Como indicação na fig. 13é representa-
do um exemplo de cadeirinha.
A cadeirinha Isofix Universal abrange o
grupo de peso: 1.
A causa do diferente sistema de engate, a
cadeirinha deve ser segurada mediante os
adequados anéis inferiores metálicos A-
fig. 14, posicionados entre o encosto e a
almofada traseira, em seguida, fixar a co-
rreia superior (disponível junto com a ca-
deirinha) ao adequado anel A-fig. 15si-
tuado na parte traseira do encosto em co-
rrespondência da cadeirinha.
É possível efectuar a montagem mista de
cadeirinhas tradicionais e “Isofix Univer-
sais”.
Lembramos que, em caso de cadeirinhas
Isofix Universal, podem ser utilizadas to-
das aquelas homologadas com a legenda
ECE R44/03 “Isofix Universal”.
Montar a cadeirinha somen-
te com o veículo estaciona-
do. A cadeirinha está correctamente
ancorada nos estribos de predispo-
sição quando se percebem os estali-
dos que certificam o engate. Respei-
te sempre as instruções de monta-
gem, desmontagem e posicionamen-
to, que o Fabricante da cadeirinha
deve fornecer com a mesma.
AVISOA Lineaccessori Fiat dispõe da cadeirinha
para criança de tipo “Isofix Universal”
“Duo Plus”.
Para maiores detalhes relativos à insta-
lação e/ou uso da cadeirinha, faça re-
ferência ao “Manual de instruções” for-
necido junto com a cadeirinha.

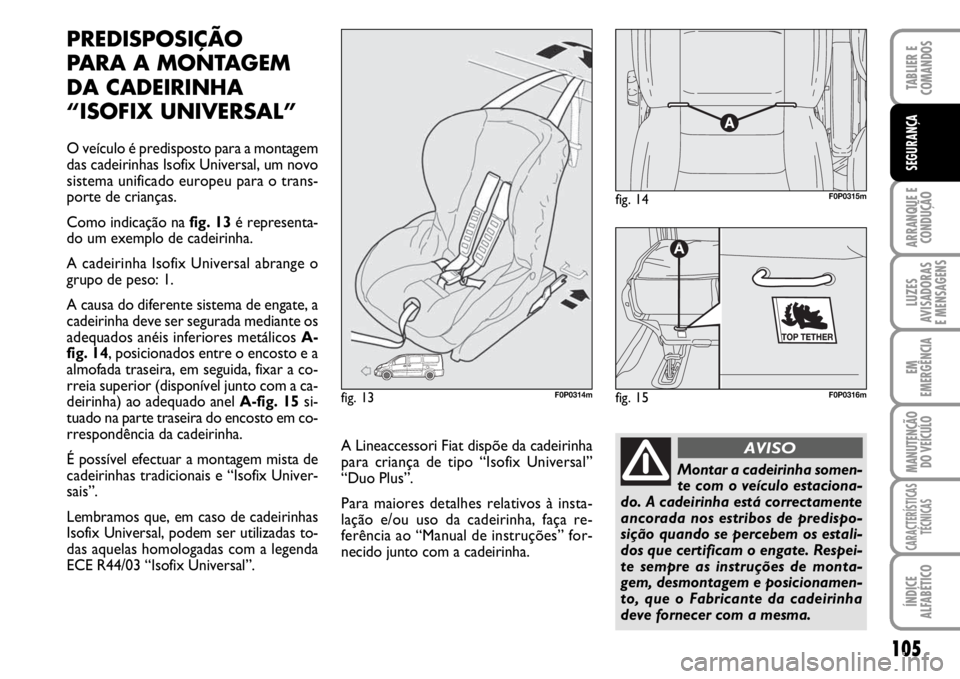

fig. 14F0P0315m
fig. 13F0P0314mfig. 15
A
F0P0316m

106
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
AIR BAG FRONTAIS
O veículo é equipado de air bag frontais
para o condutor, para o passageiro e air
bag joelhos lado condutor (se previsto).
Os air bag frontais condutor / passageiro
e o air bag joelhos lado condutor (se pre-
visto) protegem os ocupantes dos lugares
dianteiros nas colisões frontais de gravi-
dade médio-alta, mediante a interposição
da almofada entre o ocupante e o volan-
te ou o tablier porta-instrumentos.
A não activação dos air bag nos outros ti-
pos de impacto (lateral, traseiro, rebati-
mento, etc...) não é portanto indice de fun-
cionamento irregular do sistema.
Em caso de impacto frontal, uma unidade
electrónica activa, quando necessário, o
enchimento da almofada. A almofada se
enche instantaneamente, colocando-se de
protecção entre o corpo dos ocupantes
dianteiros e as estruturas que podem cau-
sar lesões; imediatamente após a almofa-
da se esvazia.
Os air bag frontais condutor / passageiro
e o air bag joelhos lado condutor (se pre-
visto) não são substitutivos, mas comple-
mentares ao uso dos cintos de segurança,
que se recomenda sempre de usar, como
prescrito pela legislação na Europa e na
maior parte dos Países não europeus.
B
B1
A
IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA O USO
DAS CADEIRINHAS ISOFIX UNIVERSAIS
A tabela abaixo ilustrada, em conformidade com a legislação europeia ECE 16, indica a
possibilidade de instalação das cadeirinhas para crianças Isofix Universali nos bancos
equipados de ganchos Isofix.
Grupo de peso Orientação Classe de Posição Isofix cadeirinha tamanho Isofix lateral traseira
Grupo I de 9até a 18 kg
IUF: adequado para sistemas de retenção para crianças Isofix orientados no sentido
de marcha, de classe universal (equipados de terceiro engate superior), homolo-
gados para o uso no grupo de peso.
IUF
IUF
IUF Sentido de marcha
Sentido de marcha
Sentido de marcha

202
LUZES
AVISADORAS
E MENSAGENS
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
Palas de sol ......................................... 68
Pesos e cargas rebocáveis ................ 190
Plafoniers .............................................. 60
– substituição da lâmpada .............. 139
Pneus ..................................................... 184
– substituição de uma roda............. 135
Porta-bagagens/porta-esquis
(predisposição) .................................. 77
Portas .................................................... 69
Pressão dos pneus (placa).................. 184
Pré-tensores ........................................ 96
Quadro de instrumentos.................. 13
Reboque do veículo........................... 152
Recirculação de ar ...................31-36-41
Regulador de velocidade ................... 54
Regulador da luminosidade
do quadro de instrumentos ............ 15
Relógio................................................... 16
Rendimentos ........................................ 198
Roda (substituição) ............................ 135
Símbolos .............................................. 6
Suspensões (dados técnicos) ........... 181
Suspensões pneumáticos.................... 78
Taquímetro ......................................... 14
Telecomando bloqueio/
desbloqueio das portas ................... 7
Tinta ...................................................... 170
Transmissão ......................................... 180
Transportar crianças
em segurança .................................... 99
– cadeirinha ISOFIX (montagem) .. 105
Trava-direcção ..................................... 12
Travão de mão .................................... 116
Travões
– de serviço e de socorro ............. 116
– nível do líquido ............................. 162
Velocidades máximas......................... 189
Ventilação ............................................. 27
Verificação dos níveis ........................ 158
Vidros
– limpeza ............................................ 171
– vidros corrediços ......................... 69
Vidros eléctricos.................................. 74
Volante .................................................. 24 – Plano de Manutenção
Programada ..................................... 155
– uso gravoso do veículo................ 157
Motor
– alimentação .................................... 180
– código de identificação ................ 177
– dados característicos ................... 173
– lubrificação ..................................... 195
Motor de arranque ............................ 180
Níveis (verificação)............................. 158
Nível do líquido da direcção
assistida.................................................. 163
Nível do líquido lava-pára-brisas/
lava-faróis ............................................ 162
Nível do líquido do sistema
de refrigeração do motor .................. 161
Nível do líquido dos travões ............ 162
Nível do óleo do motor ................... 160
Oculo traseiro térmico ..........30-35-43
Óleo do motor
– características técnicas ................ 195
– consumos ....................................... 160
– verificação do nível ...................... 160
200-208 Nuovo ScudoG9 P.qxd:200-208 Nuovo ScudoG9 P 10-12-09 15:13 Page 202
