FIAT SCUDO 2011 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

180
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΤΡΟΦΟΔΟΣΙΑ
90 Multijet - 120 Multijet - 140 Multijet - 165 Multijet
Τροφοδοσία Άμεσος ψεκασμός Multijet “Common Rail”
Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποί-
ες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
ΜΕΤΑΔΟΣΗ
90 Multijet 120 Multijet - 140 Multijet - 165 Multijet
Κιβώτιο ταχυτήτων
Συμπλέκτης
ΈλξηΜε έξι ταχύτητες μπροστά συν την όπισθεν
με συγχρονιστές για την εισαγωγή
των μπροστινών ταχυτήτων
Αυτορυθμιζόμενος με πεντάλ
χωρίς νεκρή διαδρομή
Μπροστά Με πέντε ταχύτητες μπροστά συν την όπισθεν
με συγχρονιστές για την εισαγωγή των
μπροστινών ταχυτήτων
Αυτορυθμιζόμενος με πεντάλ
χωρίς νεκρή διαδρομή
Μπροστά

181
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΑΝΑΡΤΗΣΕΙΣ
90 Multijet - 120 Multijet - 140 Multijet - 165 Multijet
Μπροστά
Πίσω
ΦΡΕΝΩΝ
90 Multijet - 120 Multijet - 140 Multijet - 165 Multijet
Φρένα:
– μπροστινά
– πίσω
Χειρόφρενο
ΣΗΜΕΙΩΣΗ Νερό, πάγος και αλάτι επάνω στους δρόμου μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.
ΤΙΜΟΝΙ
90 Multijet - 120 Multijet - 140 Multijet - 165 Multijet
Τύπος
Διάμετρος στροφής τιμονιού
(ακτίνα κύκλου) m
(
) Έκδοση με κοντό μεταξόνιο () Έκδοση με μακρύ μεταξόνιομε ανεξάρτητους τροχούς τύπου Mc Pherson
με στρεφόμενο υποπλαίσιο με ψαλίδι/πνευματικές αναρτήσεις (όπου προβλέπονται)
με γρανάζι και ηλεκτροϋδραυλική κρεμαγιέρα (υδραυλική στην έκδοση 90 Multijet)
12,1 (
) / 12,59 () κατευθύνεται από την καστάνια, δρα στα πίσω φρέναμε δίσκο ή με ταμπούρο (σε μερικές εκδόσεις) με δίσκο (αυτοαεριζόμενα για τις εκδόσεις όπου προβλέπεται)

182
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

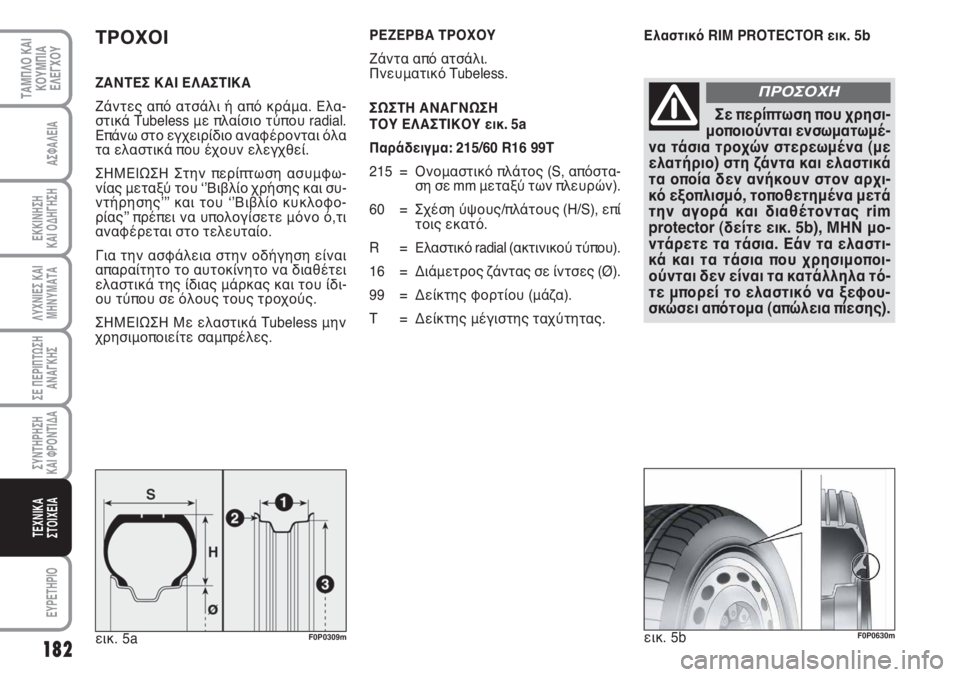

Ελαστικό RIM PROTECTOR εικ. 5bΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από ατσάλι ή από κράμα. Ελα-
στικά Tubeless με πλαίσιο τύπου radial.
Επάνω στο εγχειρίδιο αναφέρονται όλα
τα ελαστικά που έχουν ελεγχθεί.
ΣΗΜΕΙΩΣΗ Στην περίπτωση ασυμφω-
νίας μεταξύ του ʻʼΒιβλίο χρήσης και συ-
ντήρησηςʼʼʼ και του ʻʼΒιβλίο κυκλοφο-
ρίαςʼʼ πρέπει να υπολογίσετε μόνο ό,τι
αναφέρεται στο τελευταίο.
Για την ασφάλεια στην οδήγηση είναι
απαραίτητο το αυτοκίνητο να διαθέτει
ελαστικά της ίδιας μάρκας και του ίδι-
ου τύπου σε όλους τους τροχούς.
ΣΗΜΕΙΩΣΗ Με ελαστικά Tubeless μην
χρησιμοποιείτε σαμπρέλες.
εικ. 5b
F0P0630mεικ. 5aF0P0309m
ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
Ζάντα από ατσάλι.
Πνευματικό Tubeless.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ
ΤΟΥ ΕΛΑΣΤΙΚΟΥ εικ. 5a
Παράδειγμα: 215/60 R16 99T
215 = Ονομαστικό πλάτος (S, απόστα-
ση σε mm μεταξύ των πλευρών).
60 = Σχέση ύψους/πλάτους (H/S), επί
τοις εκατό.
R = Ελαστικό radial (ακτινικού τύπου).
16 = Διάμετρος ζάντας σε ίντσες (Ø).
99 = Δείκτης φορτίου (μάζα).
T = Δείκτης μέγιστης ταχύτητας.
Σε περίπτωση που χρησι-
μοποιούνται ενσωματωμέ-
να τάσια τροχών στερεωμένα (με
ελατήριο) στη ζάντα και ελαστικά
τα οποία δεν ανήκουν στον αρχι-
κό εξοπλισμό, τοποθετημένα μετά
την αγορά και διαθέτοντας rim
protector (δείτε εικ. 5b), ΜΗΝ μο-
ντάρετε τα τάσια. Εάν τα ελαστι-
κά και τα τάσια που χρησιμοποι-
ούνται δεν είναι τα κατάλληλα τό-
τε μπορεί το ελαστικό να ξεφου-
σκώσει απότομα (απώλεια πίεσης).
ΠΡΟΣΟΧΗ

183
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

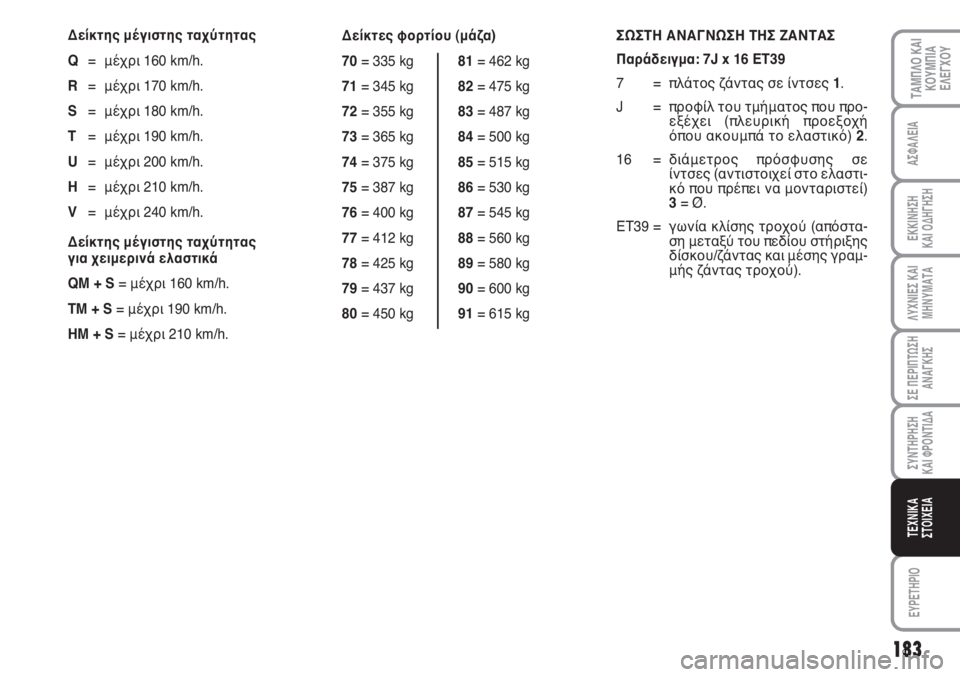

ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
Παράδειγμα: 7J x 16 ET39
7 = πλάτος ζάντας σε ίντσες 1.
J = προφίλ του τμήματος που προ-
εξέχει (πλευρική προεξοχή
όπου ακουμπά το ελαστικό) 2.
16 = διάμετρος πρόσφυσης σε
ίντσες (αντιστοιχεί στο ελαστι-
κό που πρέπει να μονταριστεί)
3= Ø.
ET39 = γωνία κλίσης τροχού (απόστα-
ση μεταξύ του πεδίου στήριξης
δίσκου/ζάντας και μέσης γραμ-
μής ζάντας τροχού). Δείκτες φορτίου (μάζα)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Δείκτης μέγιστης ταχύτητας
Q= μέχρι 160 km/h.
R= μέχρι 170 km/h.
S= μέχρι 180 km/h.
T= μέχρι 190 km/h.
U= μέχρι 200 km/h.
H= μέχρι 210 km/h.
V= μέχρι 240 km/h.
Δείκτης μέγιστης ταχύτητας
για χειμερινά ελαστικά
QM + S= μέχρι 160 km/h.
TM + S= μέχρι 190 km/h.
HM + S= μέχρι 210 km/h.

184
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I

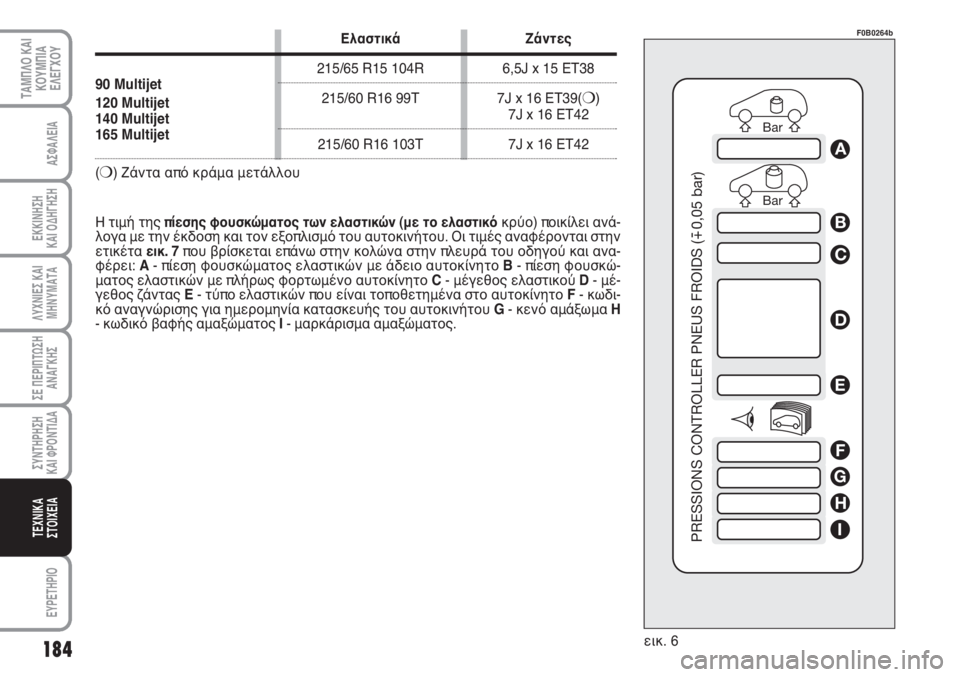

εικ. 6
F0B0264b
Η τιμή της πίεσης φουσκώματος των ελαστικών (με το ελαστικόκρύο) ποικίλει ανά-
λογα με την έκδοση και τον εξοπλισμό του αυτοκινήτου. Οι τιμές αναφέρονται στην
ετικέταεικ. 7 που βρίσκεται επάνω στην κολώνα στην πλευρά του οδηγού και ανα-
φέρει:A- πίεση φουσκώματος ελαστικών με άδειο αυτοκίνητο B- πίεση φουσκώ-
ματος ελαστικών με πλήρως φορτωμένο αυτοκίνητο C- μέγεθος ελαστικού D- μέ-
γεθος ζάντας E - τύπο ελαστικών που είναι τοποθετημένα στο αυτοκίνητο F - κωδι-
κό αναγνώρισης για ημερομηνία κατασκευής του αυτοκινήτου G - κενό αμάξωμα H
- κωδικό βαφής αμαξώματος I - μαρκάρισμα αμαξώματος.
Ελαστικά Ζάντες
90 Multijet215/65 R15 104R 6,5J x 15 ET38
120 Multijet215/60 R16 99T 7J x 16 ET39(❍)
140 Multijet7J x 16 ET42165 Multijet
215/60 R16 103T 7J x 16 ET42
(
❍) Ζάντα από κράμα μετάλλου

185
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

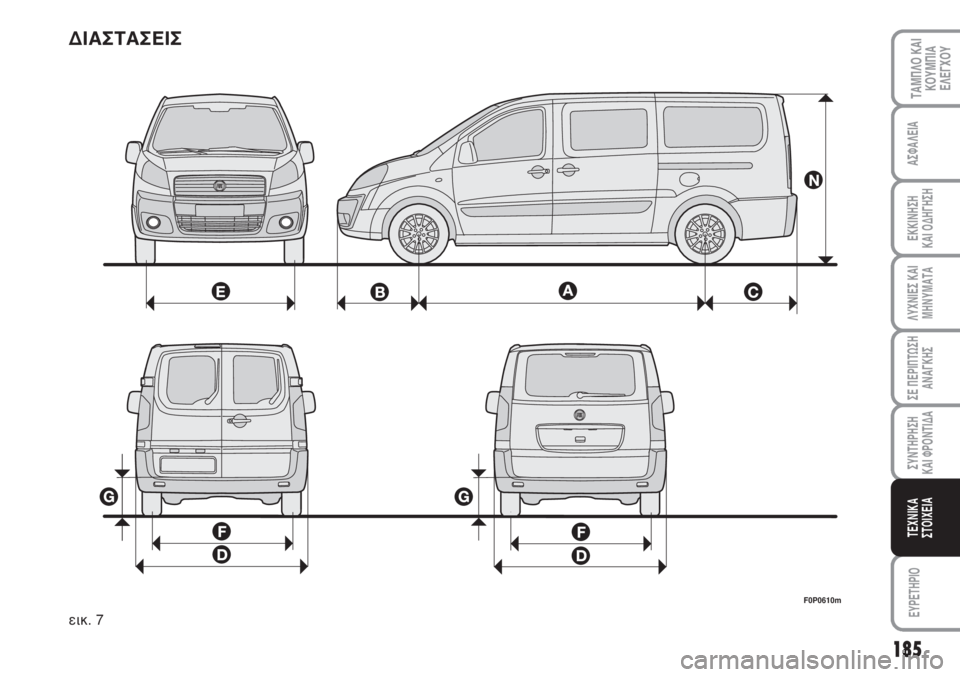

ΔΙΑΣΤΑΣΕΙΣ
F0P0610m
εικ. 7

186
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

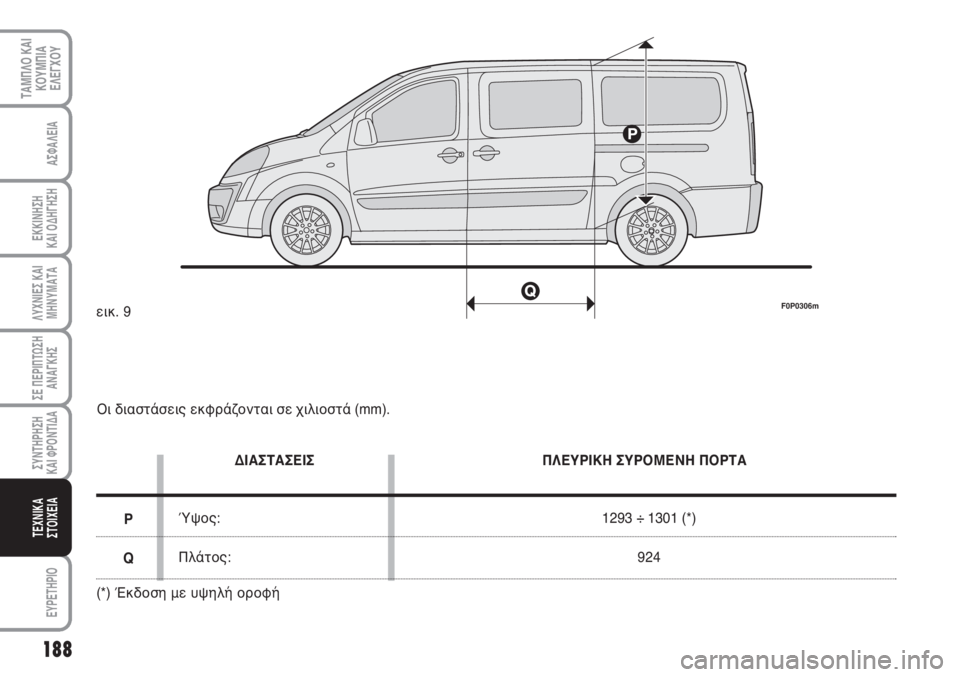

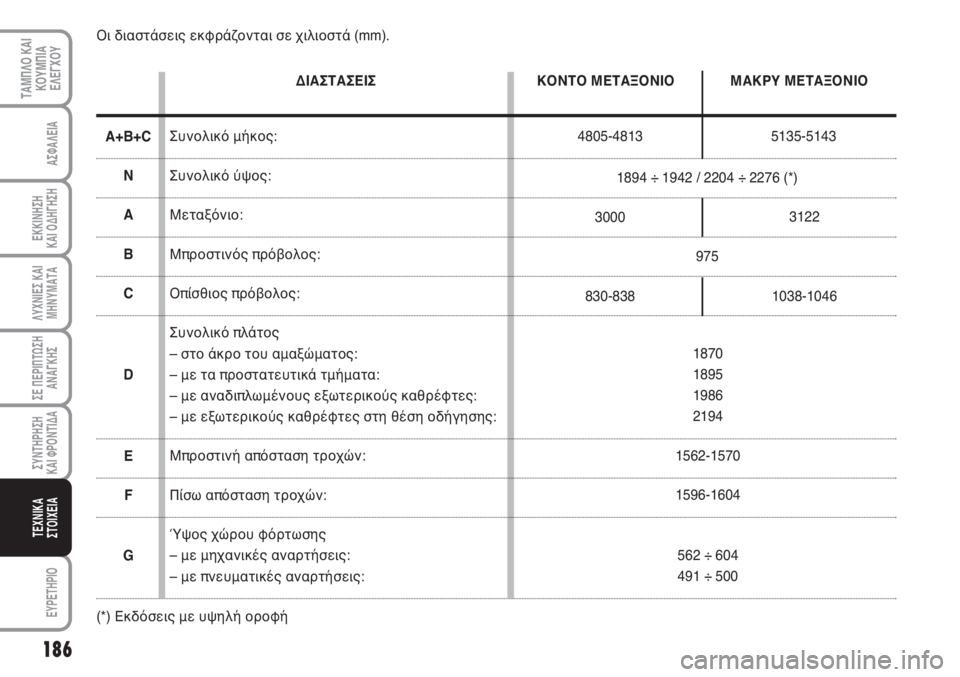

Οι διαστάσεις εκφράζονται σε χιλιοστά (mm).
ΔΙΑΣΤΑΣΕΙΣ
Συνολικό μήκος:
Συνολικό ύψος:
Μεταξόνιο:
Μπροστινός πρόβολος:
Οπίσθιος πρόβολος:
Συνολικό πλάτος
– στο άκρο του αμαξώματος:
– με τα προστατευτικά τμήματα:
– με αναδιπλωμένους εξωτερικούς καθρέφτες:
– με εξωτερικούς καθρέφτες στη θέση οδήγησης:
Μπροστινή απόσταση τροχών:
Πίσω απόσταση τροχών:
Ύψος χώρου φόρτωσης
– με μηχανικές αναρτήσεις:
– με πνευματικές αναρτήσεις:ΚΟΝΤΟ ΜΕΤΑΞΟΝΙΟ
4805-4813ΜΑΚΡΥ ΜΕΤΑΞΟΝΙΟ
5135-5143
1894 ÷ 1942 / 2204 ÷ 2276 (*)
30003122
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500 A+B+C
N
A
B
C
D
E
F
G
(*) Εκδόσεις με υψηλή οροφή

187
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

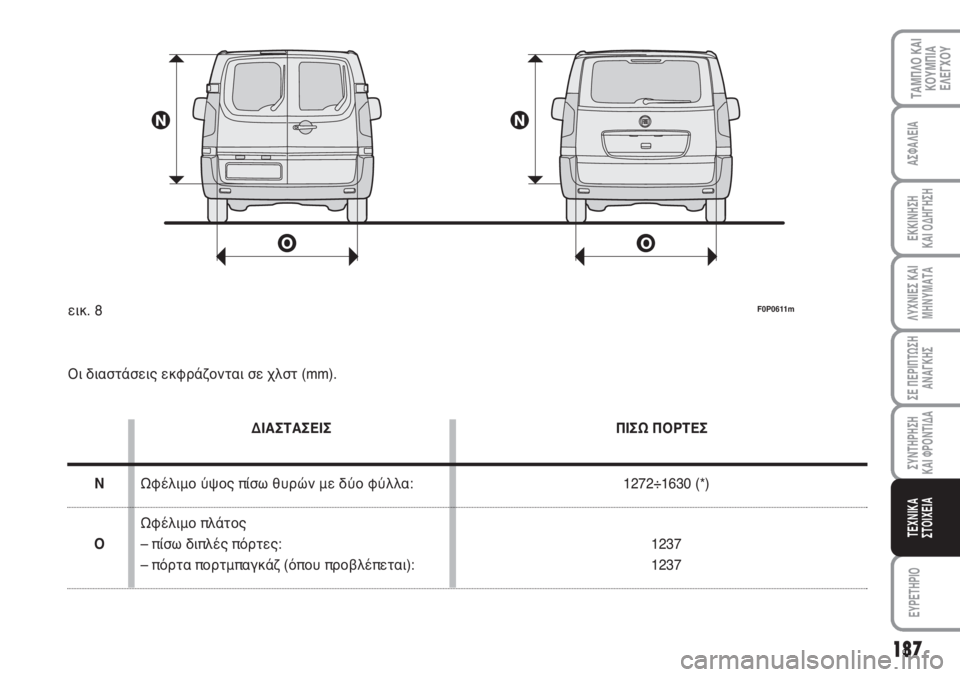

F0P0611mεικ. 8
Οι διαστάσεις εκφράζονται σε χλστ (mm).
ΔΙΑΣΤΑΣΕΙΣ
Ωφέλιμο ύψος πίσω θυρών με δύο φύλλα:
Ωφέλιμο πλάτος
– πίσω διπλές πόρτες:
– πόρτα πορτμπαγκάζ (όπου προβλέπεται):ΠΙΣΩ ΠΟΡΤΕΣ
1272÷1630 (*)
1237
1237
N
O

188
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
Οι διαστάσεις εκφράζονται σε χιλιοστά (mm).
ΔΙΑΣΤΑΣΕΙΣ
Ύψος:
Πλάτος:ΠΛΕΥΡΙΚΗ ΣΥΡΟΜΕΝΗ ΠΟΡΤΑ
1293 ÷ 1301 (*)
924
P
Q
(*) Έκδοση με υψηλή οροφή
F0P0306mεικ. 9

189
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

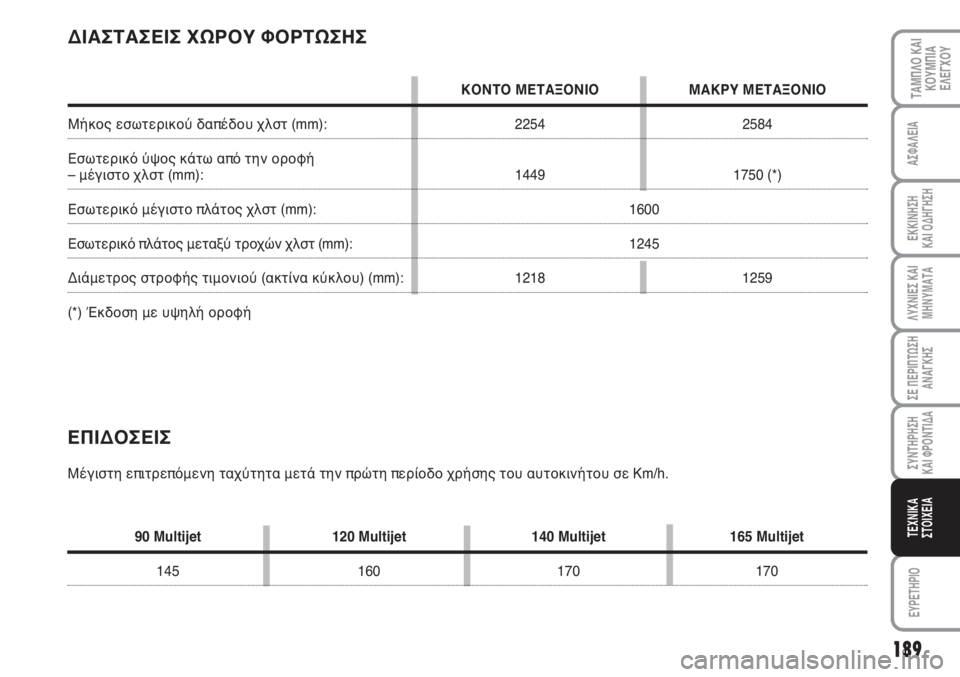

ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΟΥ ΦΟΡΤΩΣΗΣ
ΚΟΝΤΟ ΜΕΤΑΞΟΝΙΟ ΜΑΚΡΥ ΜΕΤΑΞΟΝΙΟ
Μήκος εσωτερικού δαπέδου χλστ (mm): 2254 2584
Εσωτερικό ύψος κάτω από την οροφή
– μέγιστο χλστ (mm): 1449 1750 (*)
Εσωτερικό μέγιστο πλάτος χλστ (mm): 1600
Εσωτερικό πλάτος μεταξύ τροχών χλστ (mm):1245
Διάμετρος στροφής τιμονιού (ακτίνα κύκλου) (mm): 1218 1259
(*) Έκδοση με υψηλή οροφή
ΕΠΙΔΟΣΕΙΣ
Μέγιστη επιτρεπόμενη ταχύτητα μετά την πρώτη περίοδο χρήσης του αυτοκινήτου σε Km/h.
90 Multijet 120 Multijet 140 Multijet 165 Multijet
145 160 170 170
