alarm FIAT SCUDO 2012 Instrukcja obsługi (in Polish)

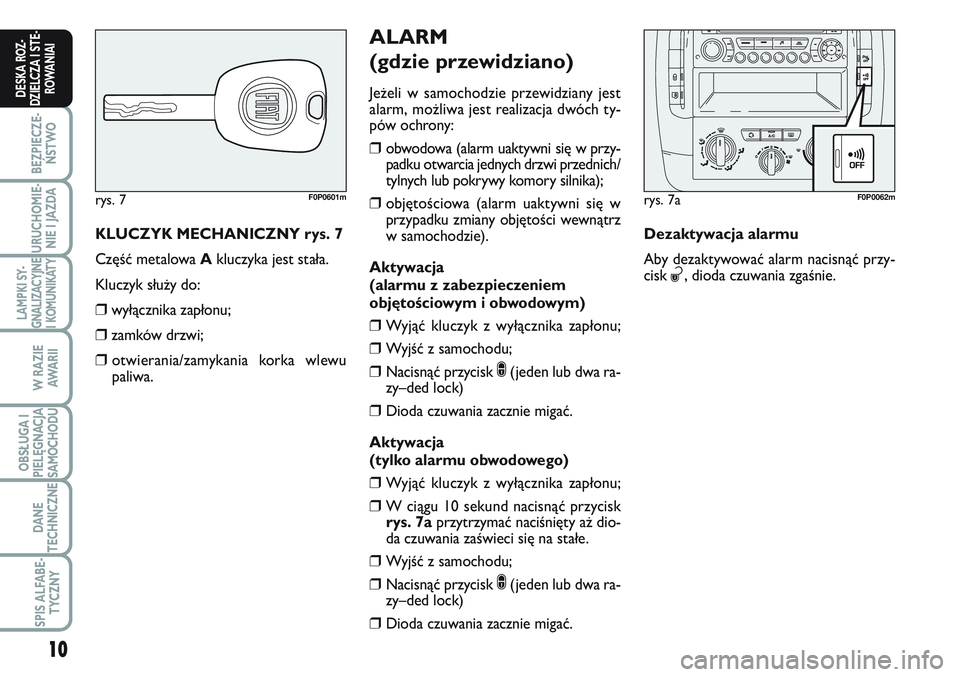

KLUCZYK MECHANICZNY rys. 7
Część metalowa Akluczyka jest stała.
Kluczyk służy do:
❒wyłącznika zapłonu;
❒zamków drzwi;
❒otwierania/zamykania korka wlewu
paliwa.
rys. 7F0P0601m
ALARM
(gdzie przewidziano)
Jeżeli w samochodzie przewidziany jest
alarm, możliwa jest realizacja dwóch ty-
pów ochrony:
❒obwodowa (alarm uaktywni się w przy-
padku otwarcia jednych drzwi przednich/
tylnych lub pokrywy komory silnika);
❒objętościowa (alarm uaktywni się w
przypadku zmiany objętości wewnątrz
w samochodzie).
Aktywacja
(alarmu z zabezpieczeniem
objętościowym i obwodowym)
❒Wyjąć kluczyk z wyłącznika zapłonu;
❒Wyjść z samochodu;
❒Nacisnąć przycisk ∫(jeden lub dwa ra-
zy–ded lock)
❒Dioda czuwania zacznie migać.
Aktywacja
(tylko alarmu obwodowego)
❒Wyjąć kluczyk z wyłącznika zapłonu;
❒W ciągu 10 sekund nacisnąć przycisk
rys. 7a przytrzymać naciśnięty aż dio-
da czuwania zaświeci się na stałe.
❒Wyjść z samochodu;
❒Nacisnąć przycisk ∫(jeden lub dwa ra-
zy–ded lock)
❒Dioda czuwania zacznie migać.Dezaktywacja alarmu
Aby dezaktywować alarm nacisnąć przy-
cisk
ª, dioda czuwania zgaśnie.
rys. 7aF0P0062m
10
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

63
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
DEZAKTYWACJA ALARMU
OBJĘTOŚCIOWEGO
(gdzie przewidziano)
Naciśnięciem przycisku rys. 73, umiesz-
czonym na konsoli środkowej, dezakty-
wuje się zabezpieczenie objętościowe sys-
temu alarmowego.
Pozostanie tylko zabezpieczenie obwodo-
we.
Dezaktywacja jest sygnalizowana świece-
niem się diody led w przycisku.
Odnośnie szczegółowych informacji, patrz
opis “Alarm” w tym rozdziale.
rys. 72F0P0063m
DEZAKTYWACJA CZUJNIKÓW
PARKOWANIA
(gdzie przewidziano)
Naciśnięciem przycisku rys. 72, umiesz-
czonym na konsoli środkowej, dezakty-
wuje się funkcjonowanie czujników par-
kowania.
Dezaktywacja jest sygnalizowana świece-
niem się diody led w tym przycisku.
Nacisnąć ponownie ten przycisk, aby re-
aktywować.
OSTRZEŻENIEW przypadku czujni-
ków parkowania (aktywacja lub dezakty-
wacja) zostanie zapamiętana przez system
do wyłączenia silnika.
rys. 73F0P0062m
ZABLKOWANIE DRZWI
BOCZNYCH PRZESUWNYCH I
TYLNYCH (gdzie przewidziano)
Aby zablokować jednocześnie drzwi bocz-
ne przesuwne i tylne, nacisnąć przycisk
rys. 71, umieszczony na konsoli środko-
wej, niezależnie od położenia kluczyka w
wyłączniku zapłonu.
Po włączeniu tej funkcji, zaświeci się dio-
da led w tym przycisku.
Aby odblokować drzwi nacisnąć ponow-
nie ten przycisk.
rys. 71F0P0061m

77
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

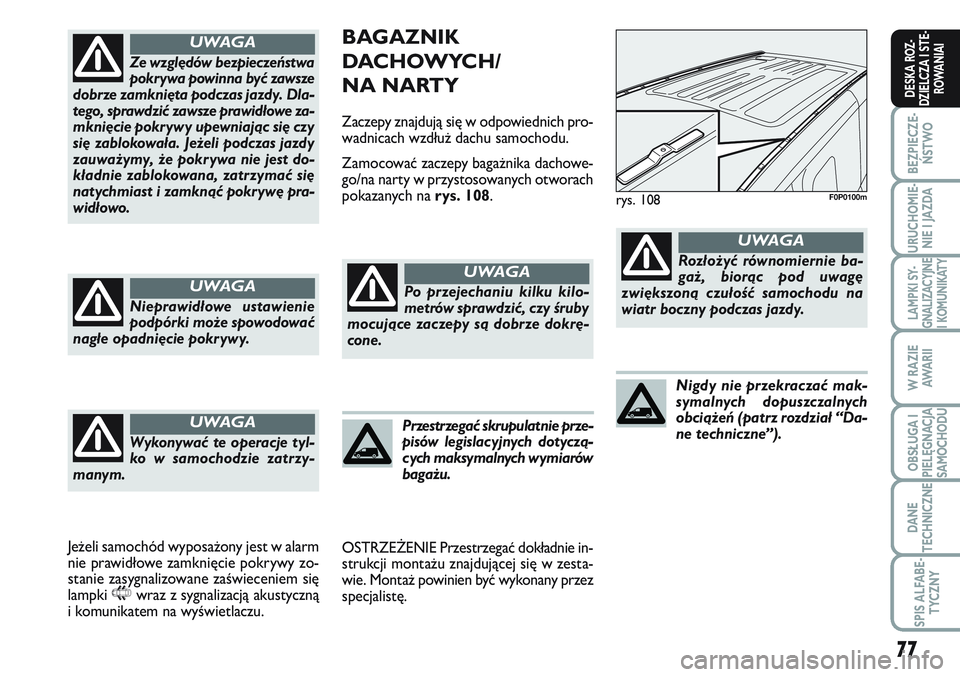

BAGAZNIK
DACHOWYCH/
NA NARTY
Zaczepy znajdują się w odpowiednich pro-
wadnicach wzdłuż dachu samochodu.
Zamocować zaczepy bagażnika dachowe-
go/na narty w przystosowanych otworach
pokazanych na rys. 108.
OSTRZEŻENIE Przestrzegać dokładnie in-
strukcji montażu znajdującej się w zesta-
wie. Montaż powinien być wykonany przez
specjalistę.
rys. 108F0P0100m
Po przejechaniu kilku kilo-
metrów sprawdzić, czy śruby
mocujące zaczepy są dobrze dokrę-
cone.
UWAGA
Przestrzegać skrupulatnie prze-
pisów legislacyjnych dotyczą-
cych maksymalnych wymiarów
bagażu.
Rozłożyć równomiernie ba-
gaż, biorąc pod uwagę
zwiększoną czułość samochodu na
wiatr boczny podczas jazdy.
UWAGA
Nigdy nie przekraczać mak-
symalnych dopuszczalnych
obciążeń (patrz rozdział “Da-
ne techniczne”).
Ze względów bezpieczeństwa
pokrywa powinna być zawsze
dobrze zamknięta podczas jazdy. Dla-
tego, sprawdzić zawsze prawidłowe za-
mknięcie pokrywy upewniając się czy
się zablokowała. Jeżeli podczas jazdy
zauważymy, że pokrywa nie jest do-
kładnie zablokowana, zatrzymać się
natychmiast i zamknąć pokrywę pra-
widłowo.
UWAGA
Nieprawidłowe ustawienie
podpórki może spowodować
nagłe opadnięcie pokrywy.
UWAGA
Wykonywać te operacje tyl-
ko w samochodzie zatrzy-
manym.
UWAGA
Jeżeli samochód wyposażony jest w alarm
nie prawidłowe zamknięcie pokrywy zo-
stanie zasygnalizowane zaświeceniem się
lampki
9wraz z sygnalizacją akustyczną
i komunikatem na wyświetlaczu.

90
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
NADAJNIKI RADIOFONICZNE
I TELEFONY KOMÓRKOWE
Aparaty radionadawcze (telefony komór-
kowe, CB i podobne) nie mogą być uży-
wane w samochodzie, jeżeli nie mają za-
montowanej oddzielnej anteny na ze-
wnątrz samochodu.
OSTRZEŻENIE Używanie tych urządzeń
w samochodzie (bez anteny zewnętrznej)
może spowodować, poza potencjalnym za-
grożeniem dla zdrowia pasażerów, nie-
właściwe funkcjonowanie systemów elek-
tronicznych znajdujących się w samocho-
dzie, jak i zagraża bezpieczeństwu samo-
chodu.
Ponadto skuteczność nadawania i odbioru
przez te aparaty może być zakłócana efek-
tem ekranowania przez nadwozie samo-
chodu.
Dlatego odnośnie użycia telefonów ko-
mórkowych (GSM, GPRS, UMTS) posia-
dających oficjalną homologację CE, zale-
ca się przeczytać dokładnie instrukcję do-
starczoną przez producenta telefonu ko-
mórkowego.AKCESORIA
ZAKUPIONE PRZEZ
UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza się
zainstalować akcesoria elektryczne wy-
magające ciągłego zasilania elektrycznego
(radio, alarm, satelitarne zabezpieczenie
przed kradzieżą itp.) lub przeciążenia bi-
lansu elektrycznego, zwrócić się do ASO
Fiata, która poza tym że zasugeruje urzą-
dzenie najbardziej odpowiednie dostęp-
ne w Lineaccessori Fiata, zweryfikuje in-
stalację elektryczną w samochodzie pod
kątem wytrzymania wymaganego obcią-
żenia, lub jeżeli, okaże się konieczne za-
stosowanie akumulatora o większej po-
jemności.INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/ELEKTRONIC
ZNYCH
Urządzenia elektryczne/elektroniczne za-
instalowane sukcesywnie po zakupieniu sa-
mochodu i w serwisie posprzedażnym mu-
szą posiadać oznaczenie:
Fiat Auto S.p.A. autoryzuje montaż apa-
ratury nadawczo odbiorczej, w warunkach
w których instalacja zostanie przeprowa-
dzona zgodnie z regułami sztuki, przy prze-
strzeganiu wskazań producenta w cen-
trum specjalistycznym.
OSTRZEŻENIE Montaż urządzeń, które
wpływają na zmianę charakterystyk sa-
mochodu, mogą spowodować cofnięcie
zezwolenia na ich obrót z urzędu i ewen-
tualną utratę gwarancji ograniczoną do de-
fektów wyżej wymienionymi modyfikacja-
mi pośrednio lub bezpośrednio rozpozna-
nymi.
Fiat Group Automobiles S.p.A. nie pono-
si odpowiedzialności za uszkodzenia spo-
wodowane instalacją akcesoriów nie do-
starczonych lub nie zarekomendowanych
przez Fiat Group Automobiles S.p.A. i in-
stalacją niezgodną z wymaganiami do-
stawcy.

122
BEZPIECZE-
ŃSTWO
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
URUCHOMIE-
NIE I JAZDA

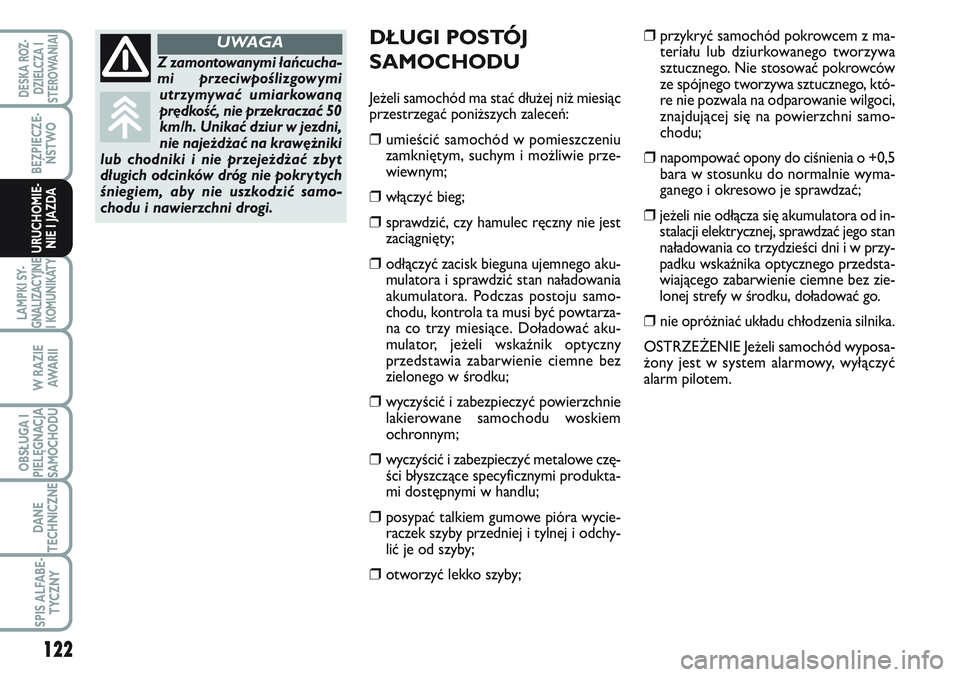

DŁUGI POSTÓJ
SAMOCHODU
Jeżeli samochód ma stać dłużej niż miesiąc
przestrzegać poniższych zaleceń:
❒umieścić samochód w pomieszczeniu
zamkniętym, suchym i możliwie prze-
wiewnym;
❒włączyć bieg;
❒sprawdzić, czy hamulec ręczny nie jest
zaciągnięty;
❒odłączyć zacisk bieguna ujemnego aku-
mulatora i sprawdzić stan naładowania
akumulatora. Podczas postoju samo-
chodu, kontrola ta musi być powtarza-
na co trzy miesiące. Doładować aku-
mulator, jeżeli wskaźnik optyczny
przedstawia zabarwienie ciemne bez
zielonego w środku;
❒wyczyścić i zabezpieczyć powierzchnie
lakierowane samochodu woskiem
ochronnym;
❒wyczyścić i zabezpieczyć metalowe czę-
ści błyszczące specyficznymi produkta-
mi dostępnymi w handlu;
❒posypać talkiem gumowe pióra wycie-
raczek szyby przedniej i tylnej i odchy-
lić je od szyby;
❒otworzyć lekko szyby;
❒przykryć samochód pokrowcem z ma-
teriału lub dziurkowanego tworzywa
sztucznego. Nie stosować pokrowców
ze spójnego tworzywa sztucznego, któ-
re nie pozwala na odparowanie wilgoci,
znajdującej się na powierzchni samo-
chodu;
❒napompować opony do ciśnienia o +0,5
bara w stosunku do normalnie wyma-
ganego i okresowo je sprawdzać;
❒jeżeli nie odłącza się akumulatora od in-
stalacji elektrycznej, sprawdzać jego stan
naładowania co trzydzieści dni i w przy-
padku wskaźnika optycznego przedsta-
wiającego zabarwienie ciemne bez zie-
lonej strefy w środku, doładować go.
❒nie opróżniać układu chłodzenia silnika.
OSTRZEŻENIE Jeżeli samochód wyposa-
żony jest w system alarmowy, wyłączyć
alarm pilotem.
Z zamontowanymi łańcucha-
mi przeciwpoślizgowymi
utrzymywać umiarkowaną
prędkość, nie przekraczać 50
km/h. Unikać dziur w jezdni,
nie najeżdżać na krawężniki
lub chodniki i nie przejeżdżać zbyt
długich odcinków dróg nie pokrytych
śniegiem, aby nie uszkodzić samo-
chodu i nawierzchni drogi.
UWAGA

rys. 22F0P0299m

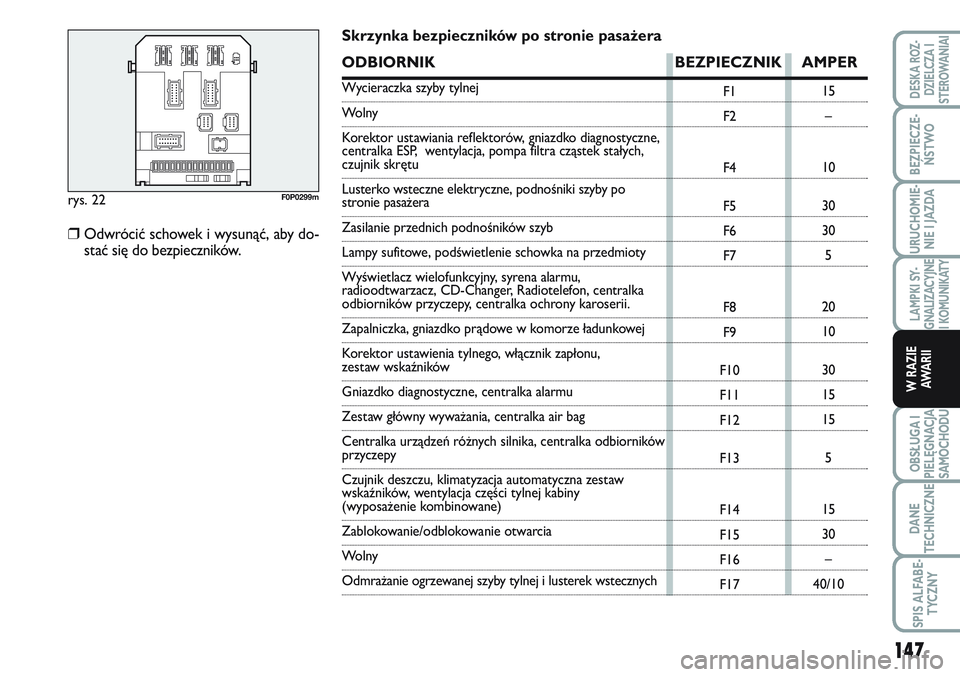

Skrzynka bezpieczników po stronie pasażera
ODBIORNIK BEZPIECZNIK AMPER
Wycieraczka szyby tylnej
Wolny
Korektor ustawiania reflektorów, gniazdko diagnostyczne,
centralka ESP, wentylacja, pompa filtra cząstek stałych,
czujnik skrętu
Lusterko wsteczne elektryczne, podnośniki szyby po
stronie pasażera
Zasilanie przednich podnośników szyb
Lampy sufitowe, podświetlenie schowka na przedmioty
Wyświetlacz wielofunkcyjny, syrena alarmu,
radioodtwarzacz, CD-Changer, Radiotelefon, centralka
odbiorników przyczepy, centralka ochrony karoserii.
Zapalniczka, gniazdko prądowe w komorze ładunkowej
Korektor ustawienia tylnego, włącznik zapłonu,
zestaw wskaźników
Gniazdko diagnostyczne, centralka alarmu
Zestaw główny wyważania, centralka air bag
Centralka urządzeń różnych silnika, centralka odbiorników
przyczepy
Czujnik deszczu, klimatyzacja automatyczna zestaw
wskaźników, wentylacja części tylnej kabiny
(wyposażenie kombinowane)
Zablokowanie/odblokowanie otwarcia
Wolny
Odmrażanie ogrzewanej szyby tylnej i lusterek wstecznych
❒Odwrócić schowek i wysunąć, aby do-
stać się do bezpieczników.
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
147
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

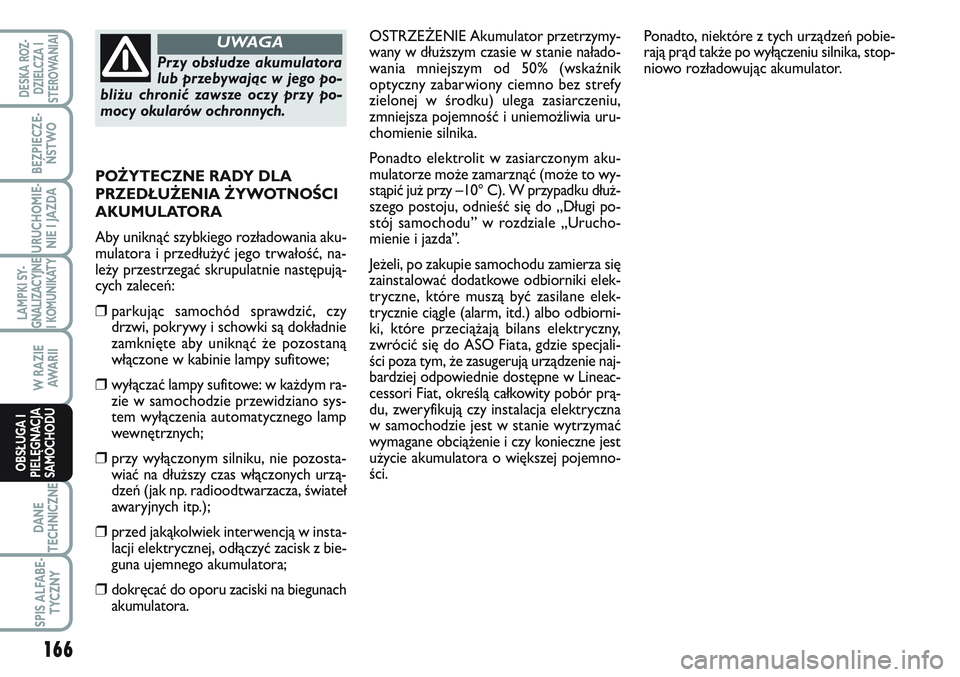

OSTRZEŻENIE Akumulator przetrzymy-
wany w dłuższym czasie w stanie nałado-
wania mniejszym od 50% (wskaźnik
optyczny zabarwiony ciemno bez strefy
zielonej w środku) ulega zasiarczeniu,
zmniejsza pojemność i uniemożliwia uru-
chomienie silnika.
Ponadto elektrolit w zasiarczonym aku-
mulatorze może zamarznąć (może to wy-
stąpić już przy –10° C). W przypadku dłuż-
szego postoju, odnieść się do „Długi po-
stój samochodu” w rozdziale „Urucho-
mienie i jazda”.
Jeżeli, po zakupie samochodu zamierza się
zainstalować dodatkowe odbiorniki elek-
tryczne, które muszą być zasilane elek-
trycznie ciągle (alarm, itd.) albo odbiorni-
ki, które przeciążają bilans elektryczny,
zwrócić się do ASO Fiata, gdzie specjali-
ści poza tym, że zasugerują urządzenie naj-
bardziej odpowiednie dostępne w Lineac-
cessori Fiat, określą całkowity pobór prą-
du, zweryfikują czy instalacja elektryczna
w samochodzie jest w stanie wytrzymać
wymagane obciążenie i czy konieczne jest
użycie akumulatora o większej pojemno-
ści. POŻYTECZNE RADY DLA
PRZEDŁUŻENIA ŻYWOTNOŚCI
AKUMULATORA
Aby uniknąć szybkiego rozładowania aku-
mulatora i przedłużyć jego trwałość, na-
leży przestrzegać skrupulatnie następują-
cych zaleceń:
❒parkując samochód sprawdzić, czy
drzwi, pokrywy i schowki są dokładnie
zamknięte aby uniknąć że pozostaną
włączone w kabinie lampy sufitowe;
❒wyłączać lampy sufitowe: w każdym ra-
zie w samochodzie przewidziano sys-
tem wyłączenia automatycznego lamp
wewnętrznych;
❒przy wyłączonym silniku, nie pozosta-
wiać na dłuższy czas włączonych urzą-
dzeń (jak np. radioodtwarzacza, świateł
awaryjnych itp.);
❒przed jakąkolwiek interwencją w insta-
lacji elektrycznej, odłączyć zacisk z bie-
guna ujemnego akumulatora;
❒dokręcać do oporu zaciski na biegunach
akumulatora.
Przy obsłudze akumulatora
lub przebywając w jego po-
bliżu chronić zawsze oczy przy po-
mocy okularów ochronnych.
UWAGAPonadto, niektóre z tych urządzeń pobie-
rają prąd także po wyłączeniu silnika, stop-
niowo rozładowując akumulator.
166
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
