isofix FIAT SCUDO 2012 Instrukcja obsługi (in Polish)

93
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO

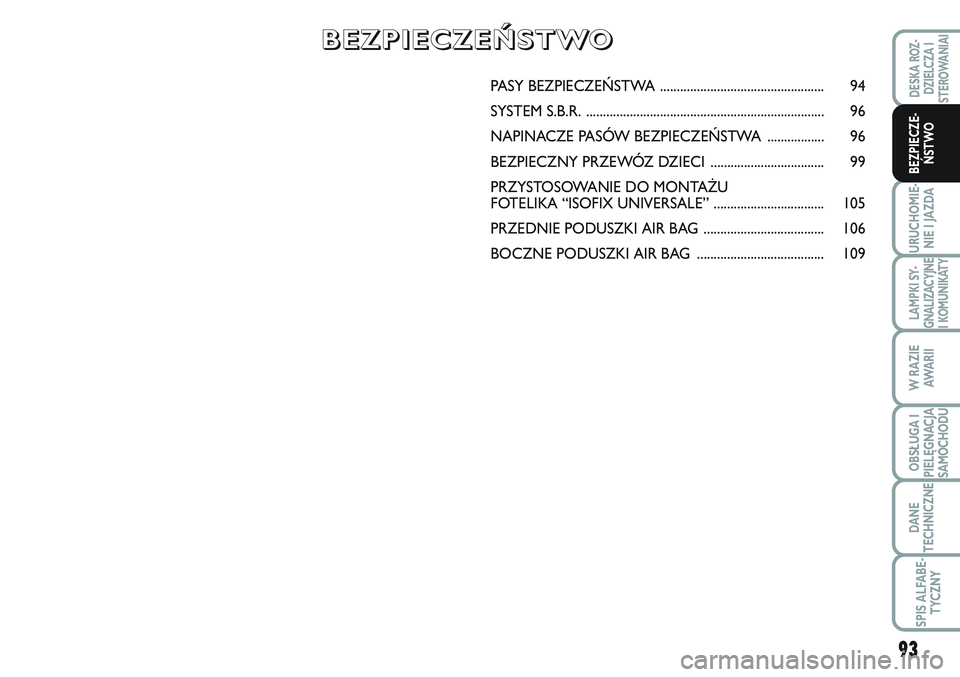

PASY BEZPIECZEŃSTWA ................................................. 94
SYSTEM S.B.R........................................................................ 96
NAPINACZE PASÓW BEZPIECZEŃSTWA................. 96
BEZPIECZNY PRZEWÓZ DZIECI .................................. 99
PRZYSTOSOWANIE DO MONTAŻU
FOTELIKA “ISOFIX UNIVERSALE”................................. 105
PRZEDNIE PODUSZKI AIR BAG .................................... 106
BOCZNE PODUSZKI AIR BAG ...................................... 109
B B
E E
Z Z
P P
I I
E E
C C
Z Z
E E
Ń Ń
S S
T T
W W
O O

105
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO

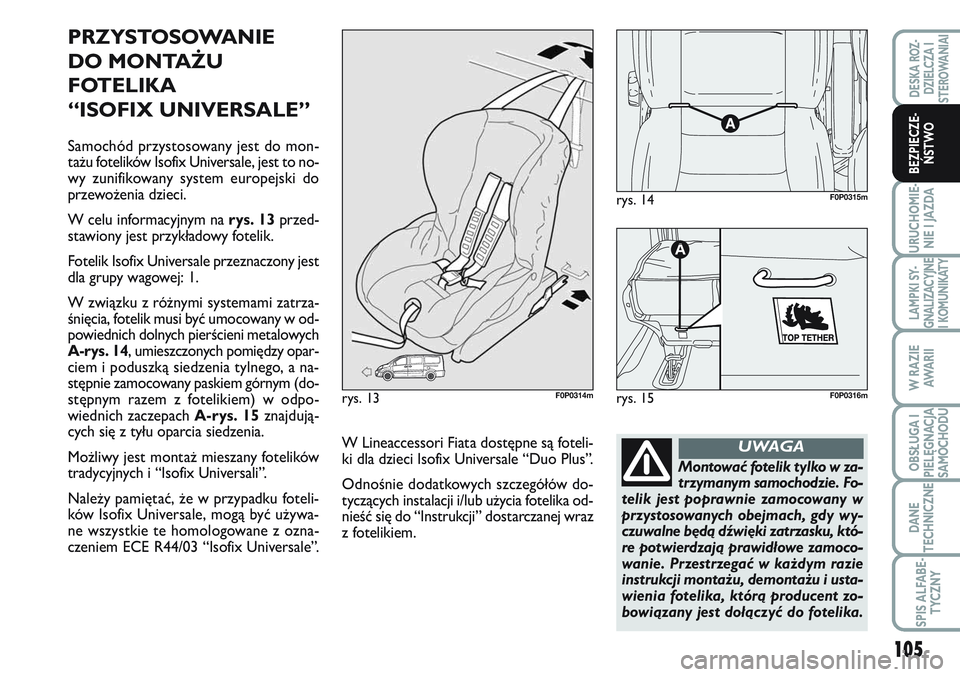

PRZYSTOSOWANIE
DO MONTAŻU
FOTELIKA
“ISOFIX UNIVERSALE”
Samochód przystosowany jest do mon-
tażu fotelików Isofix Universale, jest to no-
wy zunifikowany system europejski do
przewożenia dzieci.
W celu informacyjnym na rys. 13przed-
stawiony jest przykładowy fotelik.
Fotelik Isofix Universale przeznaczony jest
dla grupy wagowej: 1.
W związku z różnymi systemami zatrza-
śnięcia, fotelik musi być umocowany w od-
powiednich dolnych pierścieni metalowych
A-rys. 14, umieszczonych pomiędzy opar-
ciem i poduszką siedzenia tylnego, a na-
stępnie zamocowany paskiem górnym (do-
stępnym razem z fotelikiem) w odpo-
wiednich zaczepach A-rys. 15znajdują-
cych się z tyłu oparcia siedzenia.
Możliwy jest montaż mieszany fotelików
tradycyjnych i “Isofix Universali”.
Należy pamiętać, że w przypadku foteli-
ków Isofix Universale, mogą być używa-
ne wszystkie te homologowane z ozna-
czeniem ECE R44/03 “Isofix Universale”.
rys. 14F0P0315m
rys. 13F0P0314mrys. 15
A
F0P0316m
Montować fotelik tylko w za-
trzymanym samochodzie. Fo-
telik jest poprawnie zamocowany w
przystosowanych obejmach, gdy wy-
czuwalne będą dźwięki zatrzasku, któ-
re potwierdzają prawidłowe zamoco-
wanie. Przestrzegać w każdym razie
instrukcji montażu, demontażu i usta-
wienia fotelika, którą producent zo-
bowiązany jest dołączyć do fotelika.
UWAGAW Lineaccessori Fiata dostępne są foteli-
ki dla dzieci Isofix Universale “Duo Plus”.
Odnośnie dodatkowych szczegółów do-
tyczących instalacji i/lub użycia fotelika od-
nieść się do “Instrukcji” dostarczanej wraz
z fotelikiem.

PRZEDNIE PODUSZKI
AIR BAG
Samochód wyposażony jest w przednie
poduszki powietrzne dla kierowcy, dla pa-
sażera i poduszkę powietrzną chroniącą
kolana po stronie kierowcy (gdzie prze-
widziano).
Poduszki powietrzne przednie kierow-
cy/pasażera i poduszka powietrzna chro-
niąca kolana kierowcy (gdzie przewidzia-
no) chronią siedzących na miejscach przed-
nich w przypadku zderzeń czołowych o
średnio-dużej sile zderzenia, za pomocą
rozłożenia się poduszek pomiędzy siedzą-
cymi i kierownicą lub deską rozdzielczą.
Brak uruchomienia poduszek powietrz-
nych w innych typach zderzeń (boczne,
tylne, wywrócenie się samochodu itp) nie
oznacza nieprawidłowego działania syste-
mu.
W przypadku zderzenia czołowego cen-
tralka elektroniczna uaktywnia, gdy jest to
konieczne, napełnianie poduszek. Podusz-
ki napełnią się natychmiast, stanowiąc
ochronę pomiędzy siedzącymi z przodu a
elementami mogącymi spowodować po-
ważne obrażenia; natychmiast potem po-
duszki się opróżniają.
Przednie poduszki powietrzne kierow-
cy/pasażera i poduszka powietrzna chro-
niąca kolana kierowcy (gdzie przewidzia-
no), nie zastępują lecz uzupełnią użycie pa-
sów bezpieczeństwa, które zalecamy za-
106
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
B
B1
A

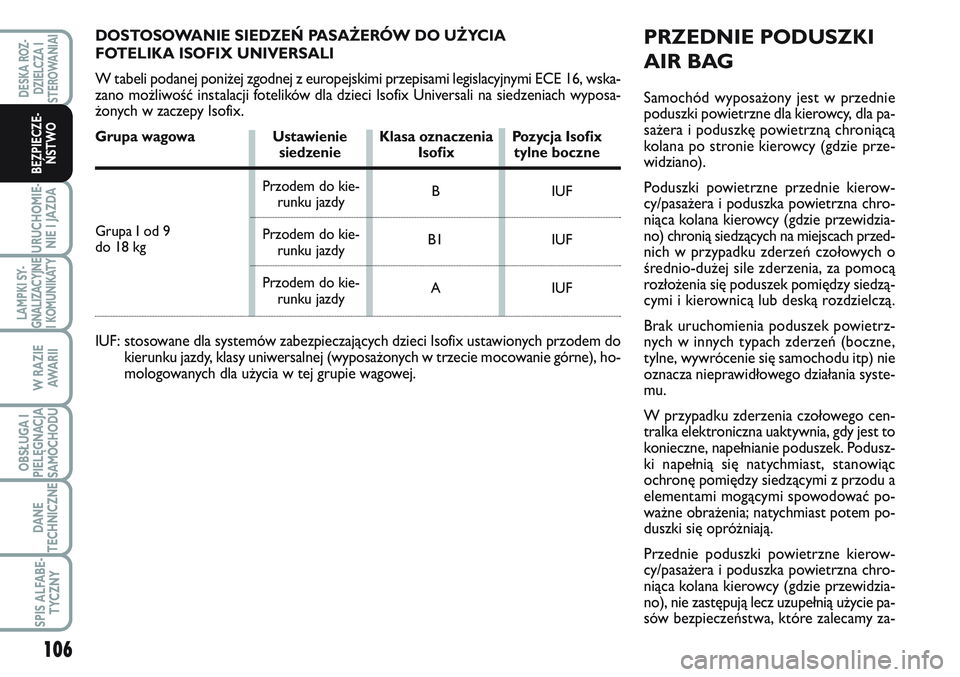

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA
FOTELIKA ISOFIX UNIVERSALI
W tabeli podanej poniżej zgodnej z europejskimi przepisami legislacyjnymi ECE 16, wska-
zano możliwość instalacji fotelików dla dzieci Isofix Universali na siedzeniach wyposa-
żonych w zaczepy Isofix.
Grupa wagowa Ustawienie Klasa oznaczenia Pozycja Isofixsiedzenie Isofix tylne boczne
IUF: stosowane dla systemów zabezpieczających dzieci Isofix ustawionych przodem do
kierunku jazdy, klasy uniwersalnej (wyposażonych w trzecie mocowanie górne), ho-
mologowanych dla użycia w tej grupie wagowej.
IUF
IUF
IUF Przodem do kie-
runku jazdy
Przodem do kie-
runku jazdy
Przodem do kie-
runku jazdy Grupa I od 9
do 18 kg

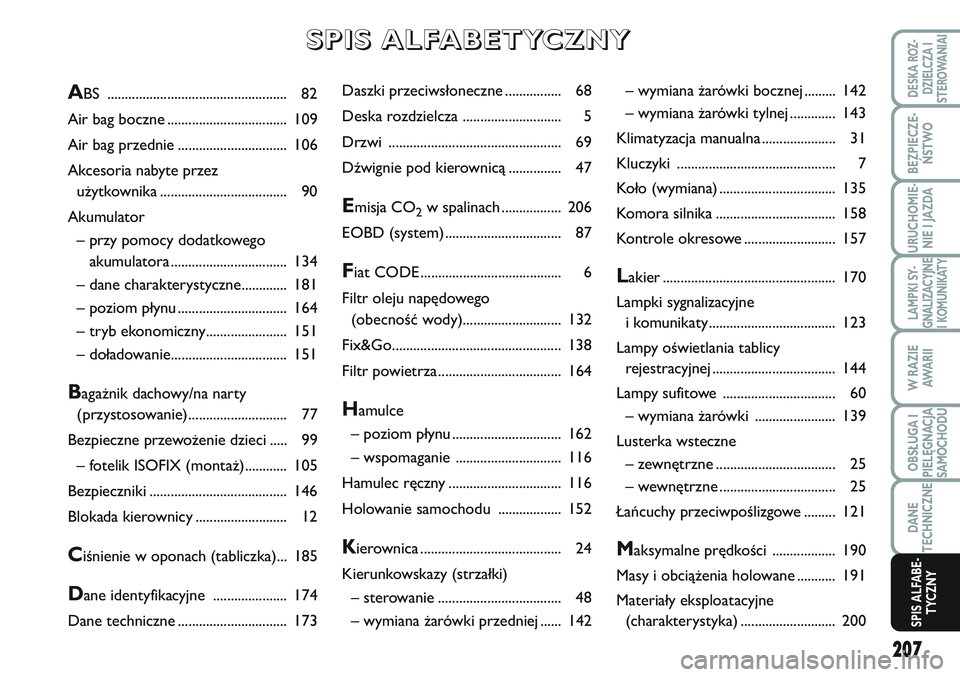

207
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
– wymiana żarówki bocznej ......... 142
– wymiana żarówki tylnej............. 143
Klimatyzacja manualna ..................... 31
Kluczyki ............................................. 7
Koło (wymiana)................................. 135
Komora silnika.................................. 158
Kontrole okresowe .......................... 157
Lakier................................................. 170
Lampki sygnalizacyjne
i komunikaty.................................... 123
Lampy oświetlania tablicy
rejestracyjnej................................... 144
Lampy sufitowe ................................ 60
– wymiana żarówki ....................... 139
Lusterka wsteczne
– zewnętrzne .................................. 25
– wewnętrzne ................................. 25
Łańcuchy przeciwpoślizgowe ......... 121
Maksymalne prędkości .................. 190
Masy i obciążenia holowane ........... 191
Materiały eksploatacyjne
(charakterystyka) ........................... 200
ABS ................................................... 82
Air bag boczne .................................. 109
Air bag przednie ............................... 106
Akcesoria nabyte przez
użytkownika.................................... 90
Akumulator
– przy pomocy dodatkowego
akumulatora................................. 134
– dane charakterystyczne............. 181
– poziom płynu ............................... 164
– tryb ekonomiczny....................... 151
– doładowanie................................. 151
Bagażnik dachowy/na narty
(przystosowanie)............................ 77
Bezpieczne przewożenie dzieci ..... 99
– fotelik ISOFIX (montaż)............ 105
Bezpieczniki....................................... 146
Blokada kierownicy .......................... 12
Ciśnienie w oponach (tabliczka)... 185
Dane identyfikacyjne ..................... 174
Dane techniczne ............................... 173
S S
P P
I I
S S

A A
L L
F F
A A
B B
E E
T T
Y Y
C C
Z Z
N N
Y Y
Daszki przeciwsłoneczne................ 68
Deska rozdzielcza ............................ 5
Drzwi ................................................. 69
Dźwignie pod kierownicą ............... 47
Emisja CO2w spalinach................. 206
EOBD (system)................................. 87
Fiat CODE ........................................ 6
Filtr oleju napędowego
(obecność wody)............................ 132
Fix&Go................................................ 138
Filtr powietrza ................................... 164
Hamulce
– poziom płynu ............................... 162
– wspomaganie .............................. 116
Hamulec ręczny ................................ 116
Holowanie samochodu .................. 152
Kierownica ........................................ 24
Kierunkowskazy (strzałki)
– sterowanie................................... 48
– wymiana żarówki przedniej ...... 142
