radio FIAT SCUDO 2012 Libretto Uso Manutenzione (in Italian)

4
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI ........................................ 5
SIMBOLOGIA ....................................................................... 6
IL SISTEMA FIAT CODE .................................................... 6
LE CHIAVI ............................................................................. 7
ALLARME ............................................................................... 10
DISPOSITIVO DI AVVIAMENTO .................................... 12
QUADRO STRUMENTI ..................................................... 13
STRUMENTI DI BORDO ................................................... 14
DISPLAY.................................................................................. 15
INDICATORE DI MANUTENZIONE.............................. 16
TRIP COMPUTER................................................................. 17
SEDILI ANTERIORI............................................................... 17
SEDILI POSTERIORI............................................................. 20
DISPOSIZIONI INTERNE SEDILI...................................... 22
APPOGGIATESTA ............................................................... 23
VOLANTE ............................................................................. 24
SPECCHI RETROVISORI ................................................... 25
RISCALDAMENTO E VENTILAZIONE ......................... 27
CLIMATIZZATORE MANUALE ...................................... 31
CLIMATIZZATORE AUTOMATICO BI-ZONA ......... 37
CLIMATIZZATORE TRI-ZONA....................................... 45
LUCI ESTERNE ..................................................................... 47
PULIZIA CRISTALLI ............................................................ 50
REGOLATORE DI VELOCITÀ CRUISE CONTROL...... 54LIMITATORE DI VELOCITÀ LIMIT.................................. 57
PLAFONIERE ........................................................................ 60
COMANDI ............................................................................ 61
INTERRUTTORE BLOCCO CARBURANTE ............... 64
EQUIPAGGIAMENTI INTERNI......................................... 65
PORTE .................................................................................... 69
TENDINA COPRIBAGAGLI SCORREVOLE ................. 73
ALZACRISTALLI .................................................................. 74
COFANO MOTORE .......................................................... 76
PORTAPACCHI/PORTASCI ............................................. 77
SOSPENSIONI PNEUMATICHE........................................ 78
CONSIGLI PER IL CARICO............................................... 79
FARI ......................................................................................... 81
SISTEMA ABS ........................................................................ 82
SISTEMA ESP ......................................................................... 84
SISTEMA EOBD .................................................................... 87
SENSORI DI PARCHEGGIO ............................................. 88
AUTORADIO ....................................................................... 89
ACCESSORI ACQUISTATI DALL’UTENTE ................. 90
RIFORNIMENTO DEL VEICOLO ................................... 91
PROTEZIONE DELL’AMBIENTE ..................................... 92
P P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Bocchette aria laterali orientabili - 2.Bocchette aria laterali fisse - 3.Leva sinistra: comando luci esterne - 4.Quadro strumenti -
5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Comandi su plancia - 7.Bocchette aria centrali orientabili -
8.Air bag frontale lato passeggero per versioni/mercati, dove previsto - 9.Cassetto portaoggetti - 10.Autoradio (dove previ-
sta) - 11.Comandi riscaldamento/ventilazione/climatizzazione - 12.Leva comandi autoradio (dove prevista) - 13.Air bag frontale
lato guida - 14. Leva regolazione volante
5
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0P0600mfig. 1

89
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIPLANCIA
E COMANDIPLANCIA
E COMANDI

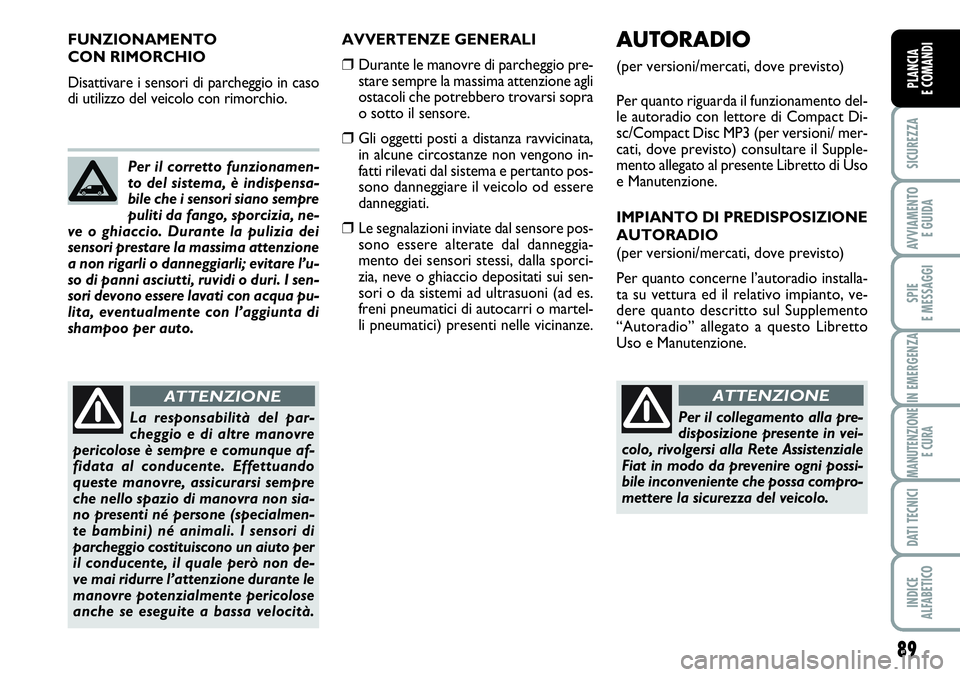

AVVERTENZE GENERALI
❒Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto il sensore.
❒Gli oggetti posti a distanza ravvicinata,
in alcune circostanze non vengono in-
fatti rilevati dal sistema e pertanto pos-
sono danneggiare il veicolo od essere
danneggiati.
❒Le segnalazioni inviate dal sensore pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporci-
zia, neve o ghiaccio depositati sui sen-
sori o da sistemi ad ultrasuoni (ad es.
freni pneumatici di autocarri o martel-
li pneumatici) presenti nelle vicinanze. Per il corretto funzionamen-
to del sistema, è indispensa-
bile che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto.
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. I sensori di
parcheggio costituiscono un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE
FUNZIONAMENTO
CON RIMORCHIO
Disattivare i sensori di parcheggio in caso
di utilizzo del veicolo con rimorchio.AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (per versioni/ mer-
cati, dove previsto) consultare il Supple-
mento allegato al presente Libretto di Uso
e Manutenzione.
IMPIANTO DI PREDISPOSIZIONE
AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto concerne l’autoradio installa-
ta su vettura ed il relativo impianto, ve-
dere quanto descritto sul Supplemento
“Autoradio” allegato a questo Libretto
Uso e Manutenzione.
Per il collegamento alla pre-
disposizione presente in vei-
colo, rivolgersi alla Rete Assistenziale
Fiat in modo da prevenire ogni possi-
bile inconveniente che possa compro-
mettere la sicurezza del veicolo.
ATTENZIONE

TRASMETTITORI RADIO
E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari e-tacs, CB e similari) non possono es-
sere usati all’interno del veicolo, a meno
di utilizzare un’antenna separata montata
esternamente al veicolo stesso.
AVVERTENZA L’impiego di tali disposi-
tivi all’interno dell’abitacolo (senza anten-
na esterna) può causare, oltre a poten-
ziali danni per la salute dei passeggeri, mal-
funzionamenti ai sistemi elettronici di cui
il veicolo è equipaggiato, comprometten-
do la sicurezza del veicolo stesso.
Inoltre l’efficienza di trasmissione e di ri-
cezione da tali apparati può risultare de-
gradata dall’effetto schermante della scoc-
ca del veicolo.
Per quanto riguarda l’impiego dei telefoni
cellulari (GSM, GPRS, UMTS) dotati di
omologazione ufficiale CE, si raccomanda
di attenersi scrupolosamente alle istruzioni
fornite dal costruttore del telefono cellu-

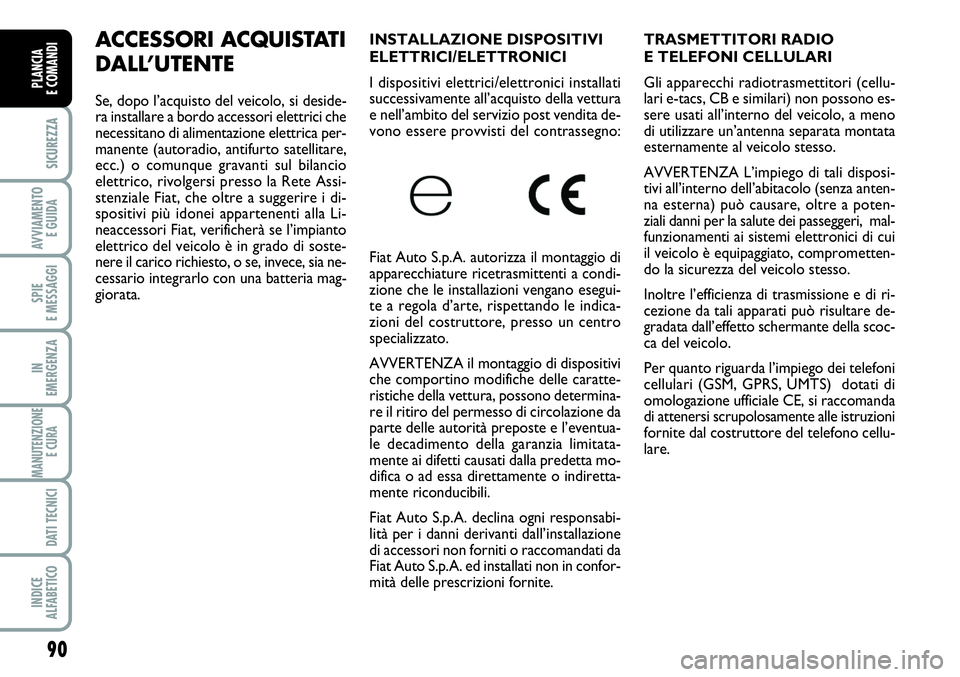

lare.ACCESSORI ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto del veicolo, si deside-
ra installare a bordo accessori elettrici che
necessitano di alimentazione elettrica per-
manente (autoradio, antifurto satellitare,
ecc.) o comunque gravanti sul bilancio
elettrico, rivolgersi presso la Rete Assi-
stenziale Fiat, che oltre a suggerire i di-
spositivi più idonei appartenenti alla Li-
neaccessori Fiat, verificherà se l’impianto
elettrico del veicolo è in grado di soste-
nere il carico richiesto, o se, invece, sia ne-
cessario integrarlo con una batteria mag-
giorata.
90
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
SICUREZZA
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati
successivamente all’acquisto della vettura
e nell’ambito del servizio post vendita de-
vono essere provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio di
apparecchiature ricetrasmittenti a condi-
zione che le installazioni vengano esegui-
te a regola d’arte, rispettando le indica-
zioni del costruttore, presso un centro
specializzato.
AVVERTENZA il montaggio di dispositivi
che comportino modifiche delle caratte-
ristiche della vettura, possono determina-
re il ritiro del permesso di circolazione da
parte delle autorità preposte e l’eventua-
le decadimento della garanzia limitata-
mente ai difetti causati dalla predetta mo-
difica o ad essa direttamente o indiretta-
mente riconducibili.
Fiat Auto S.p.A. declina ogni responsabi-
lità per i danni derivanti dall’installazione
di accessori non forniti o raccomandati da
Fiat Auto S.p.A. ed installati non in confor-
mità delle prescrizioni fornite.
PLANCIA
E COMANDI

147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

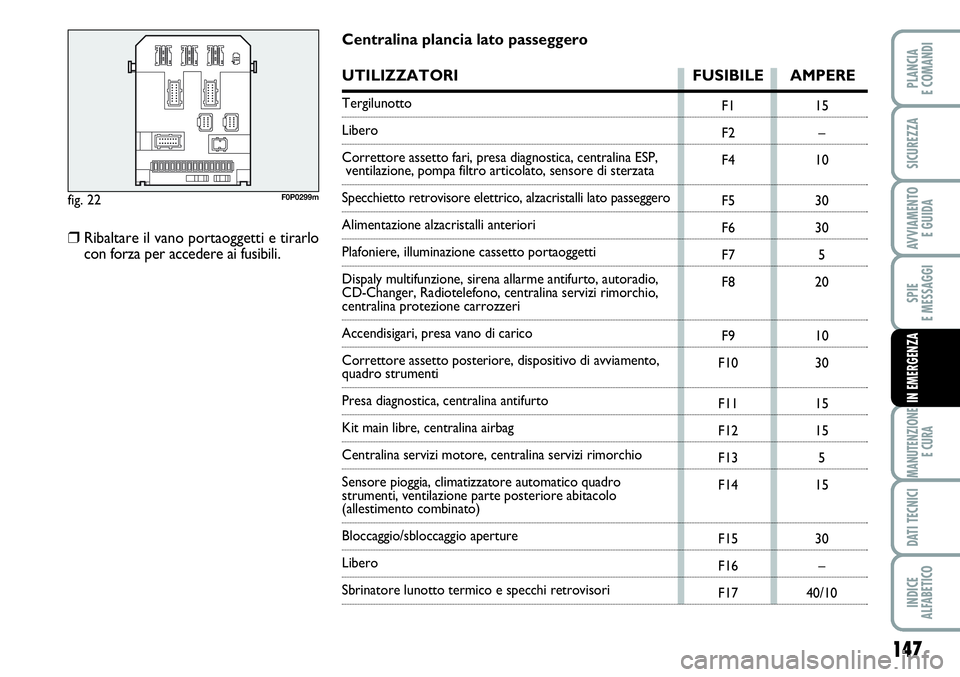

fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Centralina plancia lato passeggero
UTILIZZATORI FUSIBILE AMPERE
Tergilunotto
Libero
Correttore assetto fari, presa diagnostica, centralina ESP,
ventilazione, pompa filtro articolato, sensore di sterzata
Specchietto retrovisore elettrico, alzacristalli lato passeggero
Alimentazione alzacristalli anteriori
Plafoniere, illuminazione cassetto portaoggetti
Dispaly multifunzione, sirena allarme antifurto, autoradio,
CD-Changer, Radiotelefono, centralina servizi rimorchio,
centralina protezione carrozzeri
Accendisigari, presa vano di carico
Correttore assetto posteriore, dispositivo di avviamento,
quadro strumenti
Presa diagnostica, centralina antifurto
Kit main libre, centralina airbag
Centralina servizi motore, centralina servizi rimorchio
Sensore pioggia, climatizzatore automatico quadro
strumenti, ventilazione parte posteriore abitacolo
(allestimento combinato)
Bloccaggio/sbloccaggio aperture
Libero
Sbrinatore lunotto termico e specchi retrovisori
❒Ribaltare il vano portaoggetti e tirarlo
con forza per accedere ai fusibili.

151
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

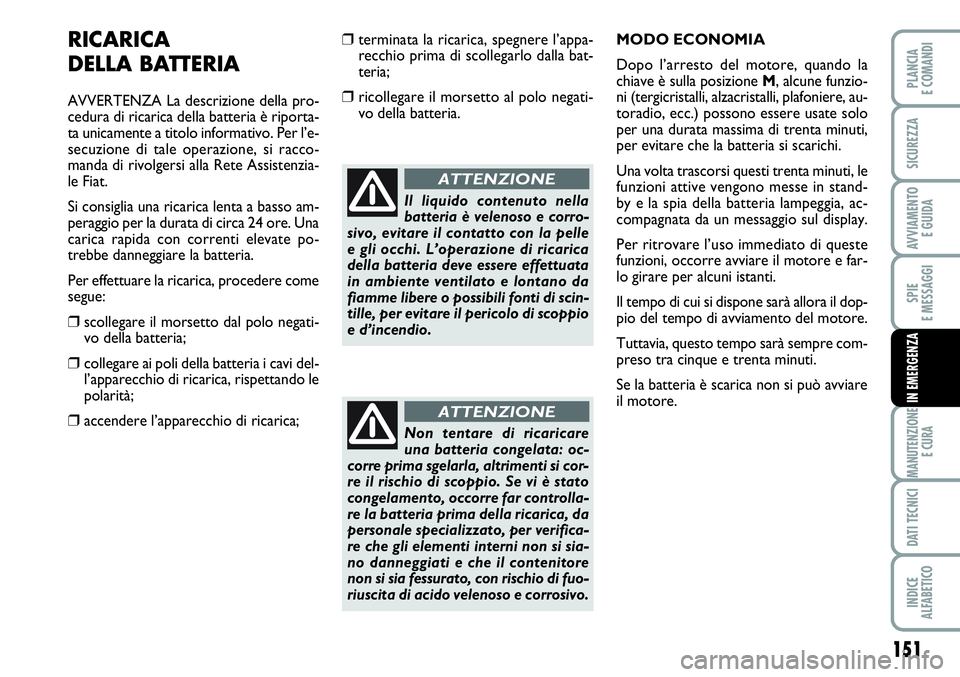

RICARICA
DELLA BATTERIA
AVVERTENZA La descrizione della pro-
cedura di ricarica della batteria è riporta-
ta unicamente a titolo informativo. Per l’e-
secuzione di tale operazione, si racco-
manda di rivolgersi alla Rete Assistenzia-
le Fiat.
Si consiglia una ricarica lenta a basso am-
peraggio per la durata di circa 24 ore. Una
carica rapida con correnti elevate po-
trebbe danneggiare la batteria.
Per effettuare la ricarica, procedere come
segue:
❒scollegare il morsetto dal polo negati-
vo della batteria;
❒collegare ai poli della batteria i cavi del-
l’apparecchio di ricarica, rispettando le
polarità;
❒accendere l’apparecchio di ricarica;
Il liquido contenuto nella
batteria è velenoso e corro-
sivo, evitare il contatto con la pelle
e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata
in ambiente ventilato e lontano da
fiamme libere o possibili fonti di scin-
tille, per evitare il pericolo di scoppio
e d’incendio.
ATTENZIONE
❒terminata la ricarica, spegnere l’appa-
recchio prima di scollegarlo dalla bat-
teria;
❒ricollegare il morsetto al polo negati-
vo della batteria.
Non tentare di ricaricare
una batteria congelata: oc-
corre prima sgelarla, altrimenti si cor-
re il rischio di scoppio. Se vi è stato
congelamento, occorre far controlla-
re la batteria prima della ricarica, da
personale specializzato, per verifica-
re che gli elementi interni non si sia-
no danneggiati e che il contenitore
non si sia fessurato, con rischio di fuo-
riuscita di acido velenoso e corrosivo.
ATTENZIONE
MODO ECONOMIA
Dopo l’arresto del motore, quando la
chiave è sulla posizione M, alcune funzio-
ni (tergicristalli, alzacristalli, plafoniere, au-
toradio, ecc.) possono essere usate solo
per una durata massima di trenta minuti,
per evitare che la batteria si scarichi.
Una volta trascorsi questi trenta minuti, le
funzioni attive vengono messe in stand-
by e la spia della batteria lampeggia, ac-
compagnata da un messaggio sul display.
Per ritrovare l’uso immediato di queste
funzioni, occorre avviare il motore e far-
lo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora il dop-
pio del tempo di avviamento del motore.
Tuttavia, questo tempo sarà sempre com-
preso tra cinque e trenta minuti.
Se la batteria è scarica non si può avviare
il motore.

165
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

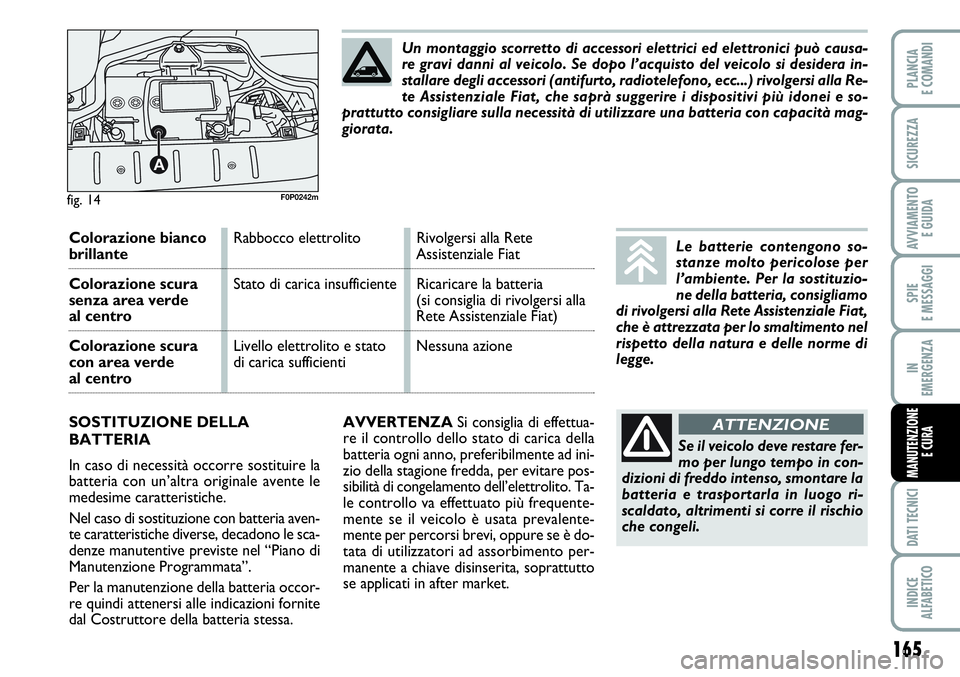

AVVERTENZASi consiglia di effettua-
re il controllo dello stato di carica della
batteria ogni anno, preferibilmente ad ini-
zio della stagione fredda, per evitare pos-
sibilità di congelamento dell’elettrolito. Ta-
le controllo va effettuato più frequente-
mente se il veicolo è usata prevalente-
mente per percorsi brevi, oppure se è do-
tata di utilizzatori ad assorbimento per-
manente a chiave disinserita, soprattutto
se applicati in after market.
fig. 14
A
F0P0242m
Colorazione biancoRabbocco elettrolito Rivolgersi alla Rete brillanteAssistenziale Fiat
Colorazione scuraStato di carica insufficiente Ricaricare la batteria
senza area verde (si consiglia di rivolgersi alla
al centroRete Assistenziale Fiat)
Colorazione scura Livello elettrolito e stato Nessuna azione
con area verde di carica sufficienti
al centro
SOSTITUZIONE DELLA
BATTERIA
In caso di necessità occorre sostituire la
batteria con un’altra originale avente le
medesime caratteristiche.
Nel caso di sostituzione con batteria aven-
te caratteristiche diverse, decadono le sca-
denze manutentive previste nel “Piano di
Manutenzione Programmata”.
Per la manutenzione della batteria occor-
re quindi attenersi alle indicazioni fornite
dal Costruttore della batteria stessa.Un montaggio scorretto di accessori elettrici ed elettronici può causa-
re gravi danni al veicolo. Se dopo l’acquisto del veicolo si desidera in-
stallare degli accessori (antifurto, radiotelefono, ecc...) rivolgersi alla Re-
te Assistenziale Fiat, che saprà suggerire i dispositivi più idonei e so-
prattutto consigliare sulla necessità di utilizzare una batteria con capacità mag-
giorata.
Le batterie contengono so-
stanze molto pericolose per
l’ambiente. Per la sostituzio-
ne della batteria, consigliamo
di rivolgersi alla Rete Assistenziale Fiat,
che è attrezzata per lo smaltimento nel
rispetto della natura e delle norme di
legge.
Se il veicolo deve restare fer-
mo per lungo tempo in con-
dizioni di freddo intenso, smontare la
batteria e trasportarla in luogo ri-
scaldato, altrimenti si corre il rischio
che congeli.
ATTENZIONE

166
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

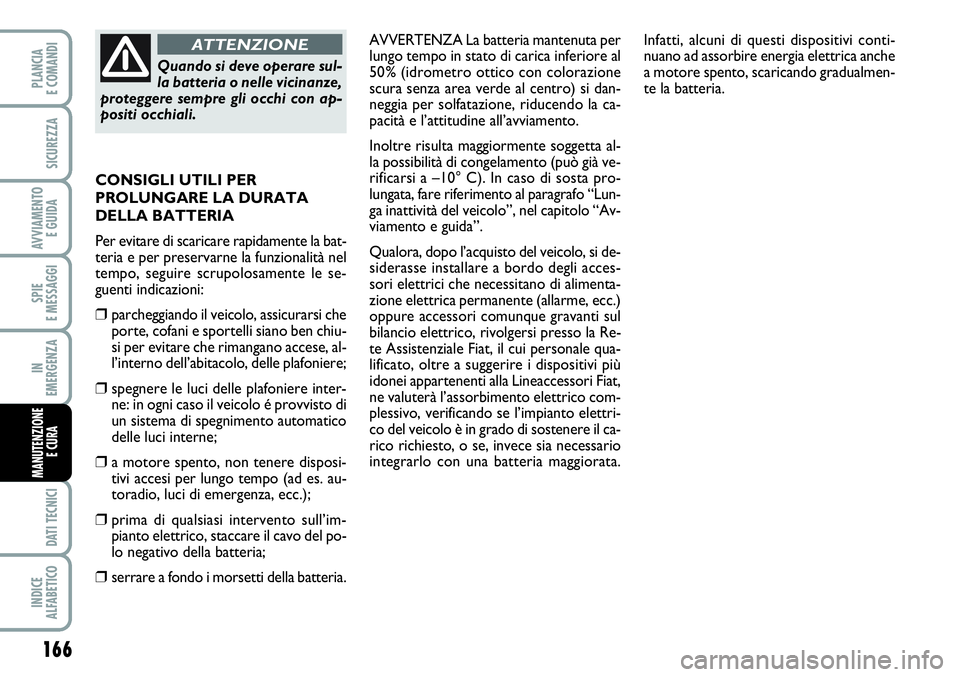

AVVERTENZA La batteria mantenuta per
lungo tempo in stato di carica inferiore al
50% (idrometro ottico con colorazione
scura senza area verde al centro) si dan-
neggia per solfatazione, riducendo la ca-
pacità e l’attitudine all’avviamento.
Inoltre risulta maggiormente soggetta al-
la possibilità di congelamento (può già ve-
rificarsi a –10° C). In caso di sosta pro-
lungata, fare riferimento al paragrafo “Lun-
ga inattività del veicolo”, nel capitolo “Av-
viamento e guida”.
Qualora, dopo l’acquisto del veicolo, si de-
siderasse installare a bordo degli acces-
sori elettrici che necessitano di alimenta-
zione elettrica permanente (allarme, ecc.)
oppure accessori comunque gravanti sul
bilancio elettrico, rivolgersi presso la Re-
te Assistenziale Fiat, il cui personale qua-
lificato, oltre a suggerire i dispositivi più
idonei appartenenti alla Lineaccessori Fiat,
ne valuterà l’assorbimento elettrico com-
plessivo, verificando se l’impianto elettri-
co del veicolo è in grado di sostenere il ca-
rico richiesto, o se, invece sia necessario
integrarlo con una batteria maggiorata. CONSIGLI UTILI PER
PROLUNGARE LA DURATA
DELLA BATTERIA
Per evitare di scaricare rapidamente la bat-
teria e per preservarne la funzionalità nel
tempo, seguire scrupolosamente le se-
guenti indicazioni:
❒parcheggiando il veicolo, assicurarsi che
porte, cofani e sportelli siano ben chiu-
si per evitare che rimangano accese, al-
l’interno dell’abitacolo, delle plafoniere;
❒spegnere le luci delle plafoniere inter-
ne: in ogni caso il veicolo é provvisto di
un sistema di spegnimento automatico
delle luci interne;
❒a motore spento, non tenere disposi-
tivi accesi per lungo tempo (ad es. au-
toradio, luci di emergenza, ecc.);
❒prima di qualsiasi intervento sull’im-
pianto elettrico, staccare il cavo del po-
lo negativo della batteria;
❒serrare a fondo i morsetti della batteria.
Quando si deve operare sul-
la batteria o nelle vicinanze,
proteggere sempre gli occhi con ap-
positi occhiali.
ATTENZIONEInfatti, alcuni di questi dispositivi conti-
nuano ad assorbire energia elettrica anche
a motore spento, scaricando gradualmen-
te la batteria.

207
SPIE
E MESSAGGI
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO

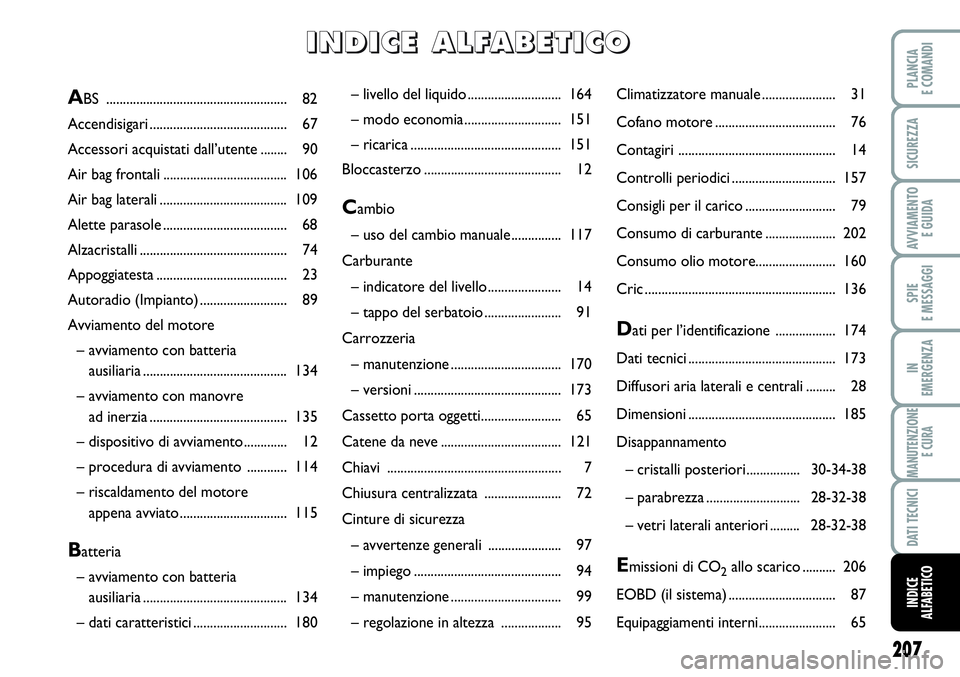

– livello del liquido............................ 164
– modo economia ............................. 151
– ricarica............................................. 151
Bloccasterzo......................................... 12
Cambio
– uso del cambio manuale ............... 117
Carburante
– indicatore del livello...................... 14
– tappo del serbatoio ....................... 91
Carrozzeria
– manutenzione................................. 170
– versioni ............................................ 173
Cassetto porta oggetti........................ 65
Catene da neve .................................... 121
Chiavi .................................................... 7
Chiusura centralizzata ....................... 72
Cinture di sicurezza
– avvertenze generali ...................... 97
– impiego............................................ 94
– manutenzione................................. 99
– regolazione in altezza .................. 95Climatizzatore manuale...................... 31
Cofano motore.................................... 76
Contagiri ............................................... 14
Controlli periodici............................... 157
Consigli per il carico........................... 79
Consumo di carburante ..................... 202
Consumo olio motore........................ 160
Cric ......................................................... 136
Dati per l’identificazione .................. 174
Dati tecnici............................................ 173
Diffusori aria laterali e centrali ......... 28
Dimensioni............................................ 185
Disappannamento
– cristalli posteriori................30-34-38
– parabrezza............................28-32-38
– vetri laterali anteriori......... 28-32-38
Emissioni di CO2allo scarico .......... 206
EOBD (il sistema) ................................ 87
Equipaggiamenti interni....................... 65
ABS ...................................................... 82
Accendisigari......................................... 67
Accessori acquistati dall’utente ........ 90
Air bag frontali ..................................... 106
Air bag laterali...................................... 109
Alette parasole..................................... 68
Alzacristalli............................................ 74
Appoggiatesta....................................... 23
Autoradio (Impianto).......................... 89
Avviamento del motore
– avviamento con batteria
ausiliaria........................................... 134
– avviamento con manovre
ad inerzia......................................... 135
– dispositivo di avviamento............. 12
– procedura di avviamento ............ 114
– riscaldamento del motore
appena avviato................................ 115
Batteria
– avviamento con batteria
ausiliaria........................................... 134
– dati caratteristici............................ 180
I I
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
E E
T T
I I
C C
O O
