FIAT SCUDO 2013 Instrukcja obsługi (in Polish)
Manufacturer: FIAT, Model Year: 2013, Model line: SCUDO, Model: FIAT SCUDO 2013Pages: 223, PDF Size: 10.3 MB
Page 91 of 223
87
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

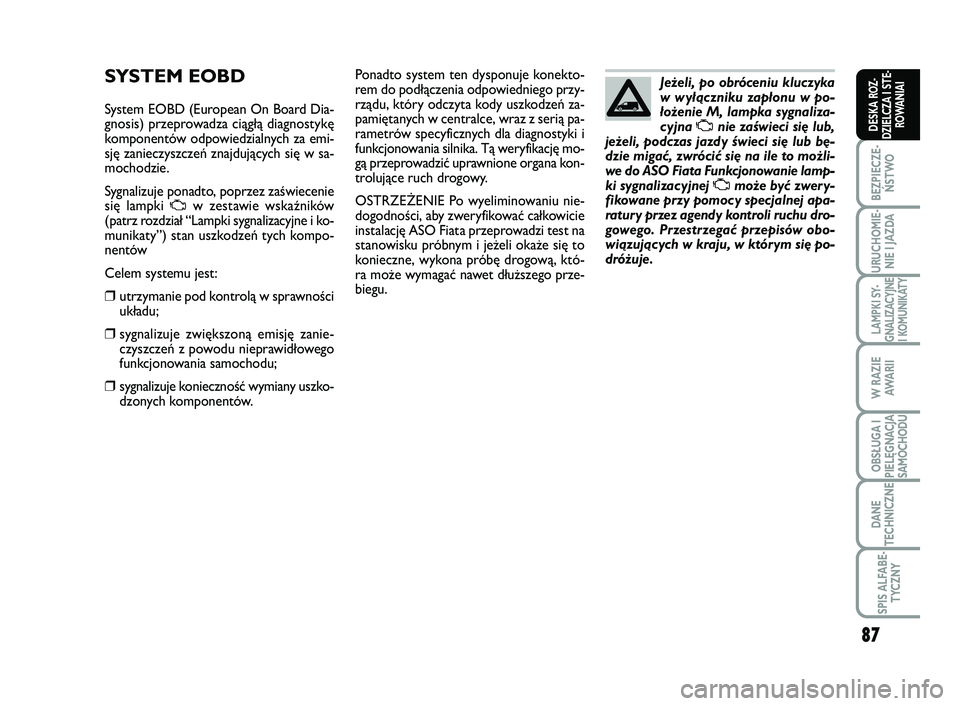

SYSTEM EOBD
System EOBD (European On Board Dia-
gnosis) przeprowadza ciągłą diagnostykę
komponentów odpowiedzialnych za emi-
sję zanieczyszczeń znajdujących się w sa-
mochodzie.
Sygnalizuje ponadto, poprzez zaświecenie
się lampki
Uw zestawie wskaźników
(patrz rozdział “Lampki sygnalizacyjne i ko-
munikaty”) stan uszkodzeń tych kompo-
nentów
Celem systemu jest:
❒utrzymanie pod kontrolą w sprawności
układu;
❒sygnalizuje zwiększoną emisję zanie-
czyszczeń z powodu nieprawidłowego
funkcjonowania samochodu;
❒sygnalizuje konieczność wymiany uszko-
dzonych komponentów.Ponadto system ten dysponuje konekto-
rem do podłączenia odpowiedniego przy-
rządu, który odczyta kody uszkodzeń za-
pamiętanych w centralce, wraz z serią pa-
rametrów specyficznych dla diagnostyki i
funkcjonowania silnika. Tą weryfikację mo-
gą przeprowadzić uprawnione organa kon-
trolujące ruch drogowy.
OSTRZEŻENIE Po wyeliminowaniu nie-
dogodności, aby zweryfikować całkowicie
instalację ASO Fiata przeprowadzi test na
stanowisku próbnym i jeżeli okaże się to
konieczne, wykona próbę drogową, któ-
ra może wymagać nawet dłuższego prze-
biegu.Jeżeli, po obróceniu kluczyka
w wyłączniku zapłonu w po-
łożenie M, lampka sygnaliza-
cyjnaUnie zaświeci się lub,
jeżeli, podczas jazdy świeci się lub bę-
dzie migać, zwrócić się na ile to możli-
we do ASO Fiata Funkcjonowanie lamp-
ki sygnalizacyjnejUmoże być zwery-
fikowane przy pomocy specjalnej apa-
ratury przez agendy kontroli ruchu dro-
gowego. Przestrzegać przepisów obo-
wiązujących w kraju, w którym się po-
dróżuje.
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 87
Page 92 of 223
88
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

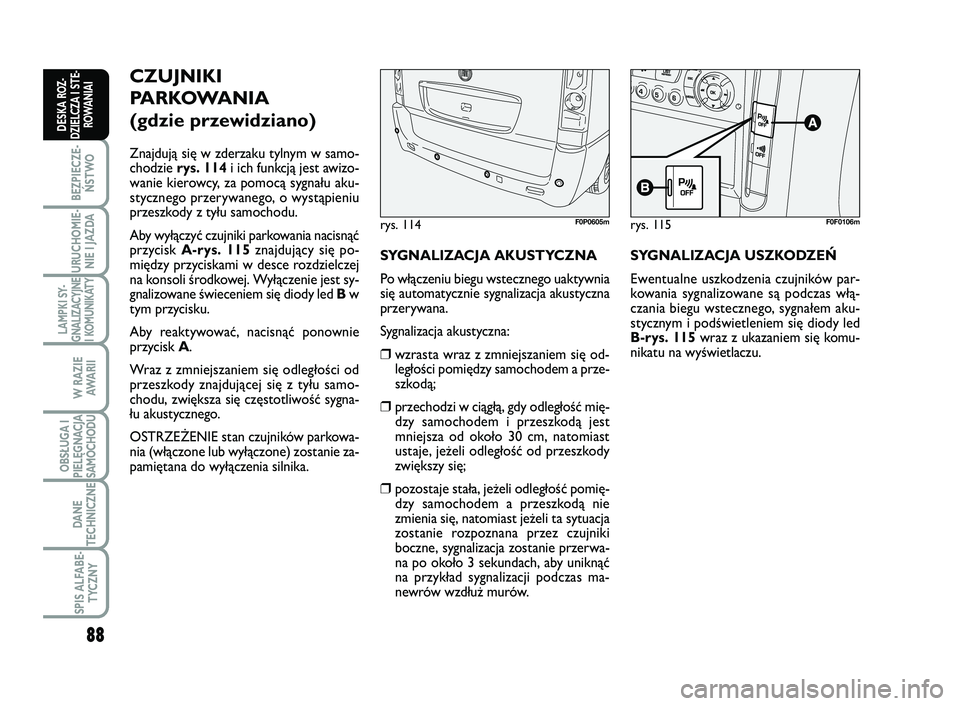

CZUJNIKI
PARKOWANIA
(gdzie przewidziano)
Znajdują się w zderzaku tylnym w samo-
chodzie rys. 114i ich funkcją jest awizo-
wanie kierowcy, za pomocą sygnału aku-
stycznego przerywanego, o wystąpieniu
przeszkody z tyłu samochodu.
Aby wyłączyć czujniki parkowania nacisnąć
przycisk A-rys. 115znajdujący się po-
między przyciskami w desce rozdzielczej
na konsoli środkowej. Wyłączenie jest sy-
gnalizowane świeceniem się diody led Bw
tym przycisku.
Aby reaktywować, nacisnąć ponownie
przycisk A.
Wraz z zmniejszaniem się odległości od
przeszkody znajdującej się z tyłu samo-
chodu, zwiększa się częstotliwość sygna-
łu akustycznego.
OSTRZEŻENIE stan czujników parkowa-
nia (włączone lub wyłączone) zostanie za-
pamiętana do wyłączenia silnika.SYGNALIZACJA AKUSTYCZNA
Po włączeniu biegu wstecznego uaktywnia
się automatycznie sygnalizacja akustyczna
przerywana.
Sygnalizacja akustyczna:
❒wzrasta wraz z zmniejszaniem się od-
ległości pomiędzy samochodem a prze-
szkodą;
❒przechodzi w ciągłą, gdy odległość mię-
dzy samochodem i przeszkodą jest
mniejsza od około 30 cm, natomiast
ustaje, jeżeli odległość od przeszkody
zwiększy się;
❒pozostaje stała, jeżeli odległość pomię-
dzy samochodem a przeszkodą nie
zmienia się, natomiast jeżeli ta sytuacja
zostanie rozpoznana przez czujniki
boczne, sygnalizacja zostanie przerwa-
na po około 3 sekundach, aby uniknąć
na przykład sygnalizacji podczas ma-
newrów wzdłuż murów.SYGNALIZACJA USZKODZEŃ
Ewentualne uszkodzenia czujników par-
kowania sygnalizowane są podczas włą-
czania biegu wstecznego, sygnałem aku-
stycznym i podświetleniem się diody led
B-rys. 115wraz z ukazaniem się komu-
nikatu na wyświetlaczu.
rys. 114F0P0605mrys. 115F0F0106m
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 88
Page 93 of 223
89
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

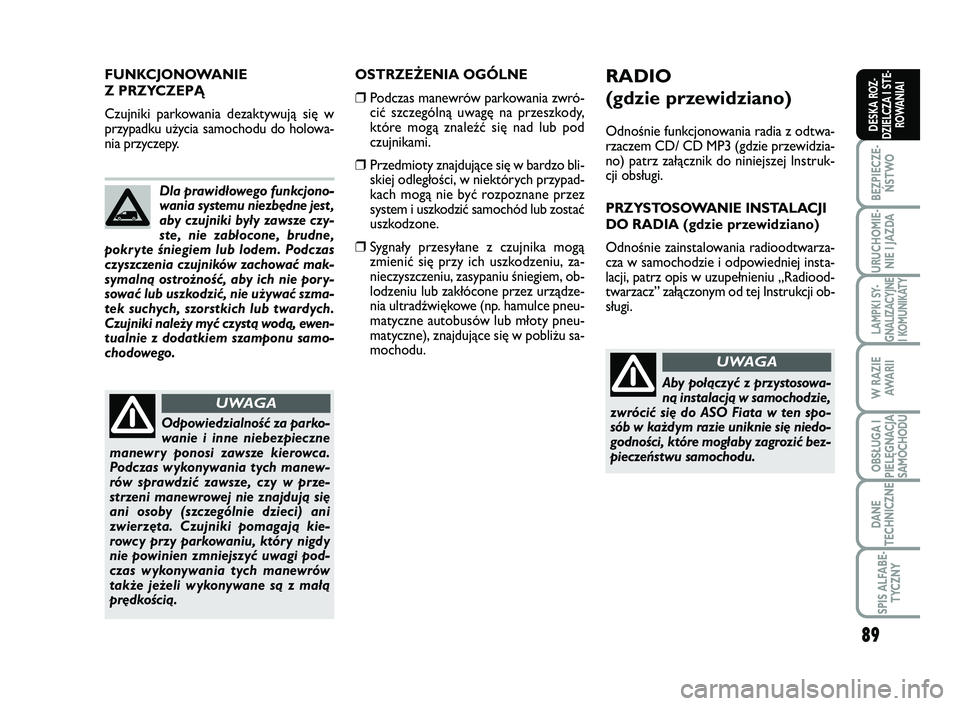

OSTRZEŻENIA OGÓLNE
❒Podczas manewrów parkowania zwró-
cić szczególną uwagę na przeszkody,
które mogą znaleźć się nad lub pod
czujnikami.
❒Przedmioty znajdujące się w bardzo bli-
skiej odległości, w niektórych przypad-
kach mogą nie być rozpoznane przez
system i uszkodzić samochód lub zostać
uszkodzone.
❒Sygnały przesyłane z czujnika mogą
zmienić się przy ich uszkodzeniu, za-
nieczyszczeniu, zasypaniu śniegiem, ob-
lodzeniu lub zakłócone przez urządze-
nia ultradźwiękowe (np. hamulce pneu-
matyczne autobusów lub młoty pneu-
matyczne), znajdujące się w pobliżu sa-
mochodu. Dla prawidłowego funkcjono-
wania systemu niezbędne jest ,
aby czujniki były zawsze czy-
ste, nie zabłocone, brudne,
pokryte śniegiem lub lodem. Podczas
czyszczenia czujników zachować mak-
symalną ostrożność, aby ich nie pory-
sować lub uszkodzić, nie używać szma-
tek suchych, szorstkich lub twardych.
Czujniki należy myć czystą wodą, ewen-
tualnie z dodatkiem szamponu samo-
chodowego.
Odpowiedzialność za parko-
wanie i inne niebezpieczne
manewry ponosi zawsze kierowca.
Podczas wykonywania tych manew-
rów sprawdzić zawsze, czy w prze-
strzeni manewrowej nie znajdują się
ani osoby (szczególnie dzieci) ani
zwierzęta. Czujniki pomagają kie-
rowcy przy parkowaniu, który nigdy
nie powinien zmniejszyć uwagi pod-
czas wykonywania tych manewrów
także jeżeli wykonywane są z małą
prędkością.
UWAGA
FUNKCJONOWANIE
Z PRZYCZEPĄ
Czujniki parkowania dezaktywują się w
przypadku użycia samochodu do holowa-
nia przyczepy.RADIO
(gdzie przewidziano)
Odnośnie funkcjonowania radia z odtwa-
rzaczem CD/ CD MP3 (gdzie przewidzia-
no) patrz załącznik do niniejszej Instruk-
cji obsługi.
PRZYSTOSOWANIE INSTALACJI
DO RADIA (gdzie przewidziano)
Odnośnie zainstalowania radioodtwarza-
cza w samochodzie i odpowiedniej insta-
lacji, patrz opis w uzupełnieniu „Radiood-
twarzacz” załączonym od tej Instrukcji ob-
sługi.
Aby połączyć z przystosowa-
ną instalacją w samochodzie,
zwrócić się do ASO Fiata w ten spo-
sób w każdym razie uniknie się niedo-
godności, które mogłaby zagrozić bez-
pieczeństwu samochodu.
UWAGA
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 89
Page 94 of 223
90
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

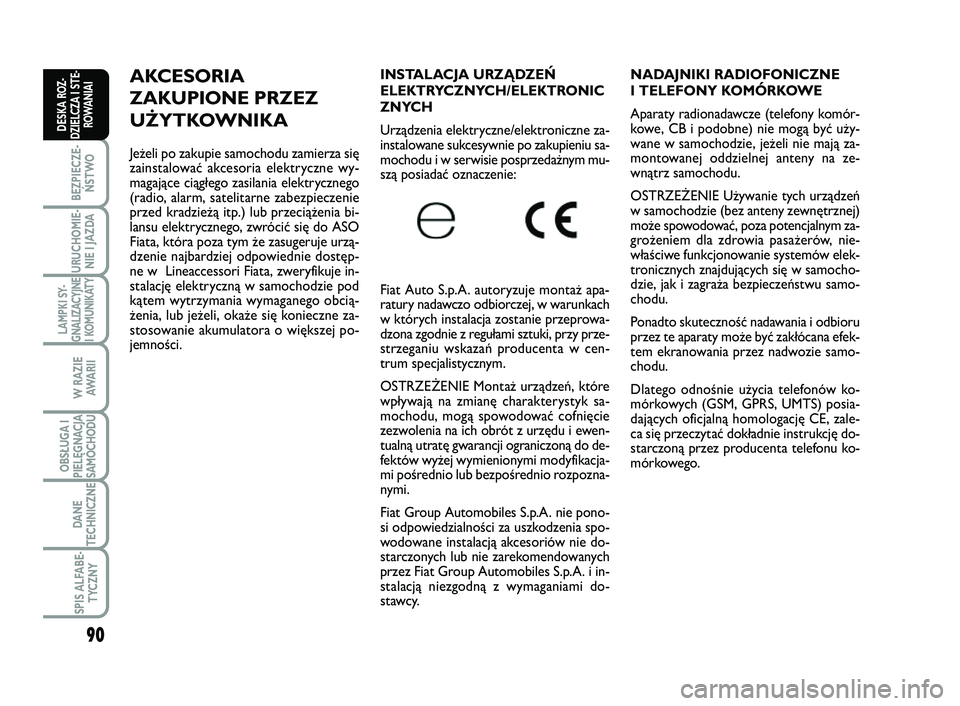

NADAJNIKI RADIOFONICZNE
I TELEFONY KOMÓRKOWE
Aparaty radionadawcze (telefony komór-
kowe, CB i podobne) nie mogą być uży-
wane w samochodzie, jeżeli nie mają za-
montowanej oddzielnej anteny na ze-
wnątrz samochodu.
OSTRZEŻENIE Używanie tych urządzeń
w samochodzie (bez anteny zewnętrznej)
może spowodować, poza potencjalnym za-
grożeniem dla zdrowia pasażerów, nie-
właściwe funkcjonowanie systemów elek-
tronicznych znajdujących się w samocho-
dzie, jak i zagraża bezpieczeństwu samo-
chodu.
Ponadto skuteczność nadawania i odbioru
przez te aparaty może być zakłócana efek-
tem ekranowania przez nadwozie samo-
chodu.
Dlatego odnośnie użycia telefonów ko-
mórkowych (GSM, GPRS, UMTS) posia-
dających oficjalną homologację CE, zale-
ca się przeczytać dokładnie instrukcję do-
starczoną przez producenta telefonu ko-
mórkowego.AKCESORIA
ZAKUPIONE PRZEZ
UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza się
zainstalować akcesoria elektryczne wy-
magające ciągłego zasilania elektrycznego
(radio, alarm, satelitarne zabezpieczenie
przed kradzieżą itp.) lub przeciążenia bi-
lansu elektrycznego, zwrócić się do ASO
Fiata, która poza tym że zasugeruje urzą-
dzenie najbardziej odpowiednie dostęp-
ne w Lineaccessori Fiata, zweryfikuje in-
stalację elektryczną w samochodzie pod
kątem wytrzymania wymaganego obcią-
żenia, lub jeżeli, okaże się konieczne za-
stosowanie akumulatora o większej po-
jemności.INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/ELEKTRONIC
ZNYCH
Urządzenia elektryczne/elektroniczne za-
instalowane sukcesywnie po zakupieniu sa-
mochodu i w serwisie posprzedażnym mu-
szą posiadać oznaczenie:
Fiat Auto S.p.A. autoryzuje montaż apa-
ratury nadawczo odbiorczej, w warunkach
w których instalacja zostanie przeprowa-
dzona zgodnie z regułami sztuki, przy prze-
strzeganiu wskazań producenta w cen-
trum specjalistycznym.
OSTRZEŻENIE Montaż urządzeń, które
wpływają na zmianę charakterystyk sa-
mochodu, mogą spowodować cofnięcie
zezwolenia na ich obrót z urzędu i ewen-
tualną utratę gwarancji ograniczoną do de-
fektów wyżej wymienionymi modyfikacja-
mi pośrednio lub bezpośrednio rozpozna-
nymi.
Fiat Group Automobiles S.p.A. nie pono-
si odpowiedzialności za uszkodzenia spo-
wodowane instalacją akcesoriów nie do-
starczonych lub nie zarekomendowanych
przez Fiat Group Automobiles S.p.A. i in-
stalacją niezgodną z wymaganiami do-
stawcy.
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 90
Page 95 of 223
91
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
Napełnianie kompletne zbiornika
Aby zagwarantować kompletne zatanko-
wanie zbiornika paliwa, wykonać dwie
operacje dopełniania po pierwszym za-
trzasku pistoletu dystrybutora. Unikać dal-
szych operacji dopełniania, które mogą
spowodować nieprawidłowe działanie sys-
temu zasilania.
KOREK WLEWU PALIWA rys. 116
Aby napełnić zbiornik paliwem, otworzyć
pokrywę A włożyć kluczyk wyłącznika za-
płonu w zamek korka i obrócić w lewo, na-
stępnie odkręcić korek B.
Hermetyczne zamknięcie może spowo-
dować lekki wzrost ciśnienia w zbiorniku.
Ewentualny szum odpowietrzania podczas
odkręcania korka jest zjawiskiem normal-
nym.
Podczas tankowania, umieścić korek na za-
czepie Cwewnątrz pokrywy.
rys. 116F0F0107m
Nie zbliżać się do wlewu pa-
liwa z otwartym ogniem lub
zapalonym papierosem: niebezpie-
czeństwo pożaru. Nie zbliżać twarzy
do wlewu paliwa, aby nie wdychać
szkodliwych par paliwa.
UWAGA
TANKOWANIE
SAMOCHODU
Funkcjonowanie w niskich
temperaturach
W niskich temperaturach płynność oleju
napędowego może być niewystarczająca,
ponieważ tworzą się związki parafiny, po-
wodując w konsekwencji nieprawidłowe
zasilanie silnika paliwem.
Aby uniknąć niedogodności w funkcjono-
waniu, w zależności do sezonu, stosować
oleje napędowe typu zimowego lub let-
niego lub arktycznego (strefy górskie/zim-
ne). W przypadku zatankowania oleju na-
pędowego nie adekwatnego do tempera-
tury, w jakiej używany jest samochód, za-
leca się mieszać olej napędowy z dodat-
kiem TUTELA DIESEL ART w proporcjach
podanych na opakowaniu produktu, wle-
wając do zbiornika najpierw środek zapo-
biegający zamarzaniu a następnie olej na-
pędowy.
W przypadku używania/dłuższego posto-
ju samochodu w obszarach górskich/ zim-
nych zaleca się tankować olej napędowy
dostępny lokalnie.
W tych sytuacjach sugeruje się ponadto
utrzymywać w zbiorniku ilość paliwa prze-
kraczającą 50% pojemności użytkowej
zbiornika.Używać tylko olej napędowy
autoryzowany, odpowiadający
specyfikacji Europejskiej
EN590. Używanie innych pro-
duktów lub mieszanek może nieodwra-
calnie uszkodzić silnik z konsekwencją
utraty gwarancji. W razie zatankowania
przypadkowo innego paliwa nie urucha-
miać silnika, ale opróżnić zbiornik pali-
wa. Jeżeli silnik funkcjonował nawet
przez krótki okres czasu, niezbędne jest
opróżnić, poza zbiornikiem paliwa, cały
układ zasilania paliwem.
Podczas tankowania nie otwie-
rać drzwi bocznych przesuw-
nych lewych, ponieważ może
uszkodzić się otwarta pokrywa
wlewu paliwa.
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 91
Page 96 of 223
92
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

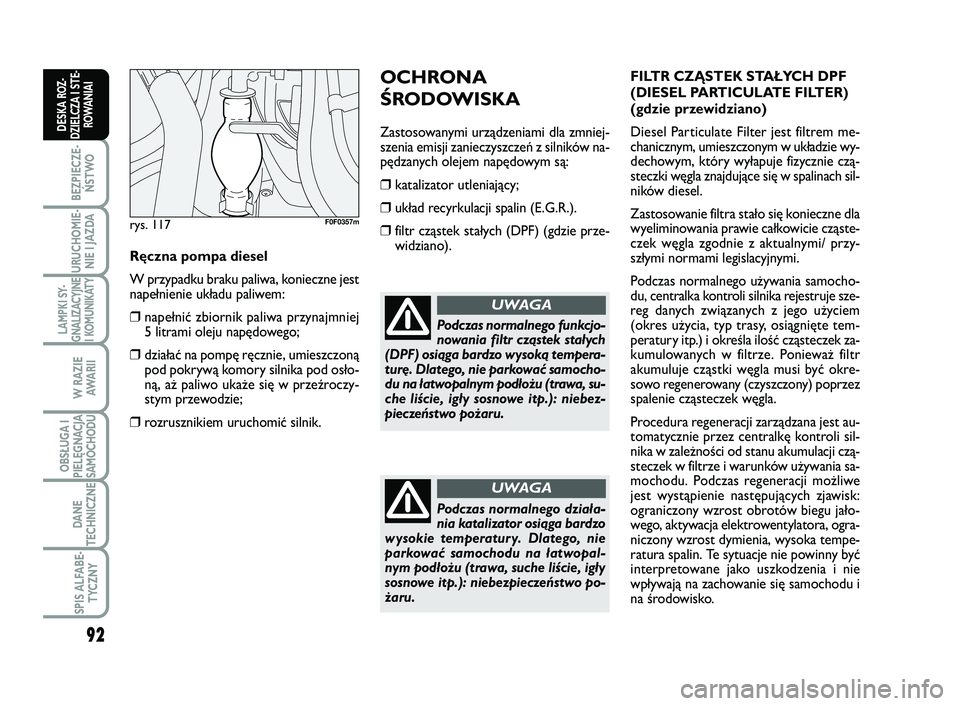

OCHRONA
ŚRODOWISKA
Zastosowanymi urządzeniami dla zmniej-
szenia emisji zanieczyszczeń z silników na-
pędzanych olejem napędowym są:
❒katalizator utleniający;
❒układ recyrkulacji spalin (E.G.R.).
❒filtr cząstek stałych (DPF) (gdzie prze-
widziano).FILTR CZĄSTEK STAŁYCH DPF
(DIESEL PARTICULATE FILTER)
(gdzie przewidziano)
Diesel Particulate Filter jest filtrem me-
chanicznym, umieszczonym w układzie wy-
dechowym, który wyłapuje fizycznie czą-
steczki węgla znajdujące się w spalinach sil-
ników diesel.
Zastosowanie filtra stało się konieczne dla
wyeliminowania prawie całkowicie cząste-
czek węgla zgodnie z aktualnymi/ przy-
szłymi normami legislacyjnymi.
Podczas normalnego używania samocho-
du, centralka kontroli silnika rejestruje sze-
reg danych związanych z jego użyciem
(okres użycia, typ trasy, osiągnięte tem-
peratury itp.) i określa ilość cząsteczek za-
kumulowanych w filtrze. Ponieważ filtr
akumuluje cząstki węgla musi być okre-
sowo regenerowany (czyszczony) poprzez
spalenie cząsteczek węgla.
Procedura regeneracji zarządzana jest au-
tomatycznie przez centralkę kontroli sil-
nika w zależności od stanu akumulacji czą-
steczek w filtrze i warunków używania sa-
mochodu. Podczas regeneracji możliwe
jest wystąpienie następujących zjawisk:
ograniczony wzrost obrotów biegu jało-
wego, aktywacja elektrowentylatora, ogra-
niczony wzrost dymienia, wysoka tempe-
ratura spalin. Te sytuacje nie powinny być
interpretowane jako uszkodzenia i nie
wpływają na zachowanie się samochodu i
na środowisko.
Podczas normalnego funkcjo-
nowania filtr cząstek stałych
(DPF) osiąga bardzo wysoką tempera-
turę. Dlatego, nie parkować samocho-
du na łatwopalnym podłożu (trawa, su-
che liście, igły sosnowe itp.): niebez-
pieczeństwo pożaru.
UWAGA
Podczas normalnego działa-
nia katalizator osiąga bardzo
wysokie temperatury. Dlatego, nie
parkować samochodu na łatwopal-
nym podłożu (trawa, suche liście, igły
sosnowe itp.): niebezpieczeństwo po-
żaru.
UWAGA
rys. 117F0F0357m
Ręczna pompa diesel
W przypadku braku paliwa, konieczne jest
napełnienie układu paliwem:
❒napełnić zbiornik paliwa przynajmniej
5 litrami oleju napędowego;
❒działać na pompę ręcznie, umieszczoną
pod pokrywą komory silnika pod osło-
ną, aż paliwo ukaże się w przeźroczy-
stym przewodzie;
❒rozrusznikiem uruchomić silnik.
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 92
Page 97 of 223
93
URUCHOMIE- NIE I JAZDA
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
W RAZIE AWA R I I
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
PASY BEZPIEC ZEŃSTWA ................................................. 94
SYSTEM S. B.R. ....................................................................... 96
NAPINACZE PASÓW B EZPIECZEŃSTWA ................. 96
BEZPIECZNE PRZEW OŻENIE DZIECI ......................... 99
MONTAŻ FOTELIKA DLA DZIECKA TYPU „UNIVERSALE” ..................................................................... 100
MONTAŻ FOTELIKA DLA DZIECKA TYPU „ISOFIX U NIVERSALE” ...................................................... 103
PODUSZKI POWIETRZNE .............................................. 108
BOCZNE PODUS ZKI POWIETRZNE ........................... 111
B B E E Z Z P P I I E E C C Z Z E E ¡ ¡ S S T T W W O O
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 93
Page 98 of 223
94
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO

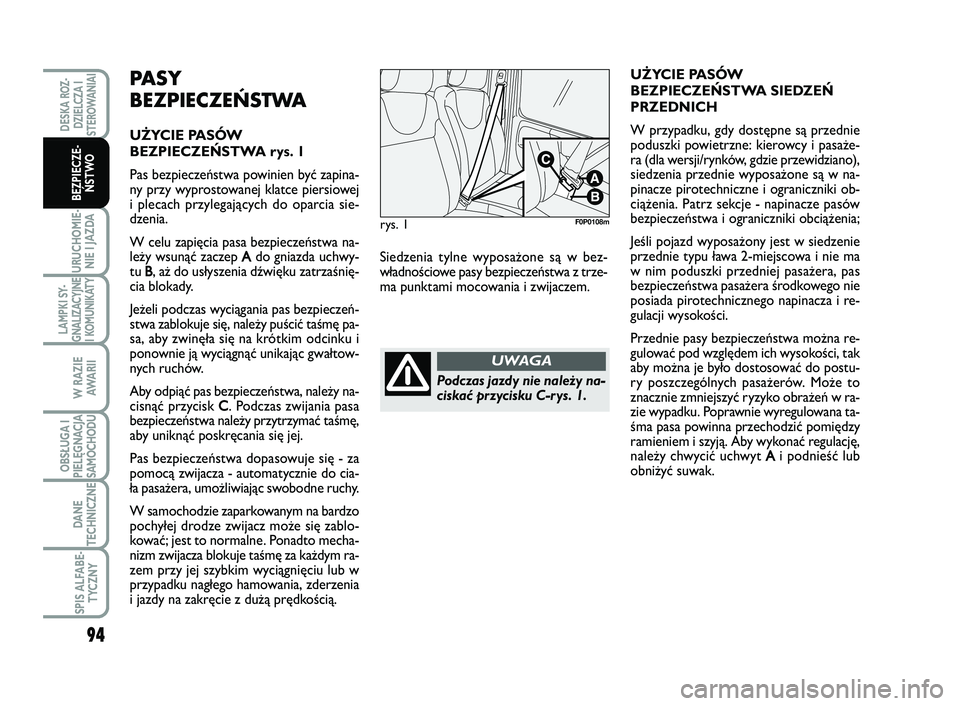

PA S Y
BEZPIECZEŃSTWA
UŻYCIE PASÓW
BEZPIECZEŃSTWA rys. 1
Pas bezpieczeństwa powinien być zapina-
ny przy wyprostowanej klatce piersiowej
i plecach przylegających do oparcia sie-
dzenia.
W celu zapięcia pasa bezpieczeństwa na-
leży wsunąć zaczep Ado gniazda uchwy-
tu B, aż do usłyszenia dźwięku zatrzaśnię-
cia blokady.
Jeżeli podczas wyciągania pas bezpieczeń-
stwa zablokuje się, należy puścić taśmę pa-
sa, aby zwinęła się na krótkim odcinku i
ponownie ją wyciągnąć unikając gwałtow-
nych ruchów.
Aby odpiąć pas bezpieczeństwa, należy na-
cisnąć przycisk C. Podczas zwijania pasa
bezpieczeństwa należy przytrzymać taśmę,
aby uniknąć poskręcania się jej.
Pas bezpieczeństwa dopasowuje się - za
pomocą zwijacza - automatycznie do cia-
ła pasażera, umożliwiając swobodne ruchy.
W samochodzie zaparkowanym na bardzo
pochyłej drodze zwijacz może się zablo-
kować; jest to normalne. Ponadto mecha-
nizm zwijacza blokuje taśmę za każdym ra-
zem przy jej szybkim wyciągnięciu lub w
przypadku nagłego hamowania, zderzenia
i jazdy na zakręcie z dużą prędkością.
rys. 1F0P0108m
Podczas jazdy nie należy na-
ciskać przycisku C-rys. 1.
UWAGA
UŻYCIE PASÓW
BEZPIECZEŃSTWA SIEDZEŃ
PRZEDNICH
W przypadku, gdy dostępne są przednie
poduszki powietrzne: kierowcy i pasaże-
ra (dla wersji/rynków, gdzie przewidziano),
siedzenia przednie wyposażone są w na-
pinacze pirotechniczne i ograniczniki ob-
ciążenia. Patrz sekcje - napinacze pasów
bezpieczeństwa i ograniczniki obciążenia;
Jeśli pojazd wyposażony jest w siedzenie
przednie typu ława 2-miejscowa i nie ma
w nim poduszki przedniej pasażera, pas
bezpieczeństwa pasażera środkowego nie
posiada pirotechnicznego napinacza i re-
gulacji wysokości.
Przednie pasy bezpieczeństwa można re-
gulować pod względem ich wysokości, tak
aby można je było dostosować do postu-
ry poszczególnych pasażerów. Może to
znacznie zmniejszyć ryzyko obrażeń w ra-
zie wypadku. Poprawnie wyregulowana ta-
śma pasa powinna przechodzić pomiędzy
ramieniem i szyją. Aby wykonać regulację,
należy chwycić uchwyt Ai podnieść lub
obniżyć suwak. Siedzenia tylne wyposażone są w bez-
władnościowe pasy bezpieczeństwa z trze-
ma punktami mocowania i zwijaczem.
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 94
Page 99 of 223
95
URUCHOMIE- NIE I JAZDA
LAMPKI SY- GNALIZACYJNEI KOMUNIKATY
W RAZIE AWA R I I
OBSŁUGA I PIELĘGNACJASAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE- TYCZNY
DESKA ROZ- DZIELCZA ISTEROWANIAI
BEZPIECZE- ŃSTWO
rys. 2F0P0111m
Regulację wysokości pasów bezpieczeństwa należy wy-konywać na postoju.
UWAGA
Po wykonaniu regulacji nale- ży zawsze sprawdzić czy su-wak jest prawidłowo zablokowany wjednym z przewidzianych położeń.Dlatego, gdy uchwyt jest zwolniony,należy spróbować dodatkowo pocią-gnąć za suwak, aby umożliwić za-trzaśnięcie mechanizmu mocowania,w razie gdyby po zwolnieniu nie zna-lazł się on w jednym z wstępnie okre-ślonych położeń.
UWAGA
Należy pamiętać, że w razie gwałtownego zderzenia pa-sażerowie siedzeń tylnych, którzy niezapięli pasów bezpieczeństwa, nie tyl-ko sami narażeni są na poważne ry-zyko, ale stanowią również niebez-pieczeństwo dla pasażerów miejscprzednich.
UWAGA
UŻYCIE PASÓW
BEZPIECZEŃSTWA MIEJSC
TYLNYCH rys. 2
Jeśli samochód dysponuje jednym siedze- niem indywidualnym i jednym siedzeniemdwumiejscowym, te 3 miejsca wyposażo-ne są w trzypunktowe pasy bezpieczeń-stwa i zwijacze. Na miejscu środkowym dodyspozycji jest wbudowana w oparcie sie-dzenia prowadnica i zwijacz pasa bezpie-czeństwa.
W przypadku siedzeń drugiego i trzecie- go rzędu należy zawsze umieszczać pasbezpieczeństwa w odpowiednim gnieździe.Nie należy zamieniać pasa bezpieczeństwalub gniazda miejsc bocznych z tymi, które
dostępne są na miejscu środkowym.
Po złożeniu lub przesunięciusiedzenia należy upewnić się,że pas bezpieczeństwa jest prawidło-wo zwinięty i odpowiednio zabloko-wany w gnieździe.
UWAGA
Należy upewnić się, że opar- cie jest prawidłowo zamoco-wane z obu stron, aby uniknąć sytu-acji, w której podczas gwałtownegohamowania zostałoby ono wyrzuconedo przodu, powodując obrażenia pa-sażerów.
UWAGA
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 95
Page 100 of 223
96
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
Interwencje, które powodują
uderzenia, wibracje lub na-
grzanie miejscowe (powyżej 100°C
przez maksymalny czas 6 godzin), w
strefie napinacza, mogą spowodować
jego uszkodzenie lub uaktywnienie; nie
spowodują tego takie przypadki jak:
wibracje spowodowane nierównością
drogi lub przypadkowe pokonywanie
małych przeszkód, krawężników itp. W
razie wątpliwości należy zwrócić się do
ASO Fiata.
UWAGA
NAPINACZE PASÓW
BEZPIECZEŃSTWA
Aby zapewnić skuteczniejsze działanie
ochronne przednich pasów bezpieczeń-
stwa, samochód wyposażony jest w napi-
nacze pasów, które w trakcie gwałtowne-
go zderzenia czołowego zapewniają do-
kładne przyleganie taśmy pasa do ciał pa-
sażerów, zanim rozpocznie się akcja przy-
trzymywania ich pasem.
O uaktywnieniu napinaczy pasów świad-
czy cofanie się taśmy w kierunku zwijacza.
OSTRZEŻENIE W celu zapewnienia mak-
symalnej ochrony dzięki działaniu napina-
cza należy ustawić taśmę pasa bezpie-
czeństwa w taki sposób, aby ściśle przy-
legała ona do klatki piersiowej i do bioder.
Podczas działania napinacza wydobywa się
z niego niewielka ilość dymu. Dym ten nie
jest szkodliwy i nie oznacza pożaru. Na-
pinacz pasa nie wymaga żadnej obsługi ani
smarowania. Wszelkie zmiany oryginalnych
warunków spowodują utratę jego sku-
teczności. Jeżeli w wyniku zdarzeń wyjąt-
kowych (powodzie, sztormy itp.), napinacz
pasa zostanie zalany wodą i błotem, nale-
ży bezwzględnie go wymienić.
Napinacz pasa bezpieczeń-
stwa jest urządzeniem jedno-
razowego użytku. Po uaktywnieniu na-
pinacza należy zwrócić się do ASO Fia-
ta, aby go wymienić. Aby zapoznać się
z terminem ważności urządzenia, na-
leży przeczytać tabliczkę umieszczo-
ną w schowku: gdy podany na niej ter-
min jest bliski, należy zwrócić się do
ASO Fiata w celu dokonania wymiany
urządzenia.
UWAGASYSTEM S.B.R.
Samochód wyposażony jest w system o
nazwie S.B.R (Seat Belt Reminder), skła-
dający się z sygnalizatora akustycznego,
który wraz z migającą w zestawie wskaź-
ników lampką sygnalizacyjną ostrzega kie-
rowcę i pasażera przedniego o braku za-
pięcia właściwego pasa bezpieczeństwa.
093-114 SCUDO LUM PL 26/10/12 10.51 Pagina 96
