FIAT SCUDO 2013 Instrukcja obsługi (in Polish)

77
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

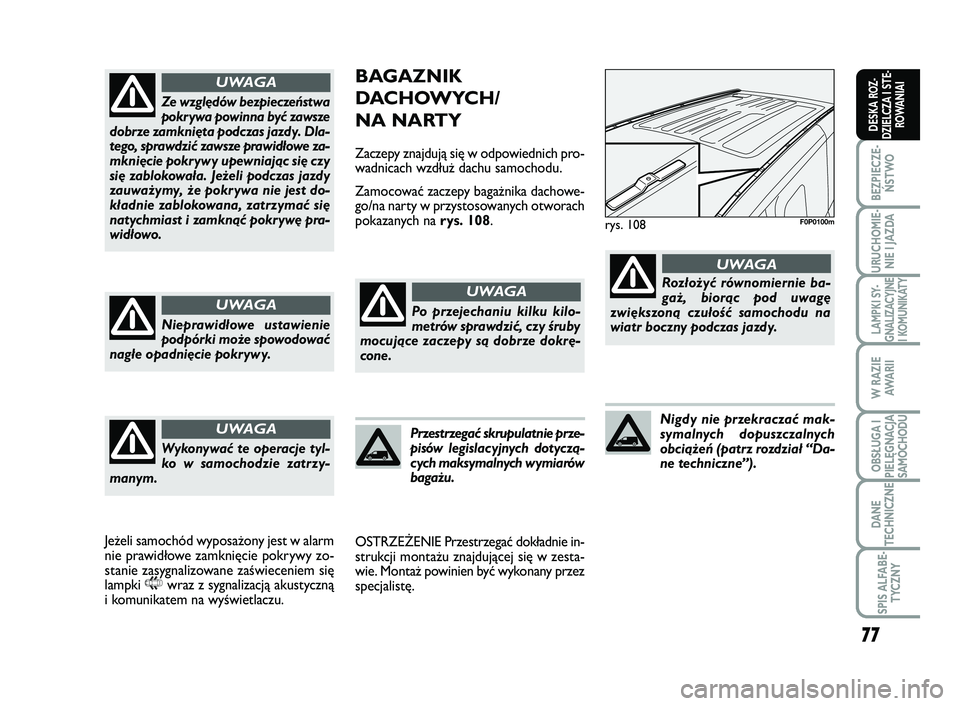

BAGAZNIK
DACHOWYCH/
NA NARTY
Zaczepy znajdują się w odpowiednich pro-
wadnicach wzdłuż dachu samochodu.
Zamocować zaczepy bagażnika dachowe-
go/na narty w przystosowanych otworach
pokazanych na rys. 108.
OSTRZEŻENIE Przestrzegać dokładnie in-
strukcji montażu znajdującej się w zesta-
wie. Montaż powinien być wykonany przez
specjalistę.
rys. 108F0P0100m
Po przejechaniu kilku kilo-
metrów sprawdzić, czy śruby
mocujące zaczepy są dobrze dokrę-
cone.
UWAGA
Przestrzegać skrupulatnie prze-
pisów legislacyjnych dotyczą-
cych maksymalnych wymiarów
bagażu.
Rozłożyć równomiernie ba-
gaż, biorąc pod uwagę
zwiększoną czułość samochodu na
wiatr boczny podczas jazdy.
UWAGA
Nigdy nie przekraczać mak-
symalnych dopuszczalnych
obciążeń (patrz rozdział “Da-
ne techniczne”).
Ze względów bezpieczeństwa
pokrywa powinna być zawsze
dobrze zamknięta podczas jazdy. Dla-
tego, sprawdzić zawsze prawidłowe za-
mknięcie pokrywy upewniając się czy
się zablokowała. Jeżeli podczas jazdy
zauważymy, że pokrywa nie jest do-
kładnie zablokowana, zatrzymać się
natychmiast i zamknąć pokrywę pra-
widłowo.
UWAGA
Nieprawidłowe ustawienie
podpórki może spowodować
nagłe opadnięcie pokrywy.
UWAGA
Wykonywać te operacje tyl-
ko w samochodzie zatrzy-
manym.
UWAGA
Jeżeli samochód wyposażony jest w alarm
nie prawidłowe zamknięcie pokrywy zo-
stanie zasygnalizowane zaświeceniem się
lampki
9wraz z sygnalizacją akustyczną
i komunikatem na wyświetlaczu.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.57 Pagina 77

78
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

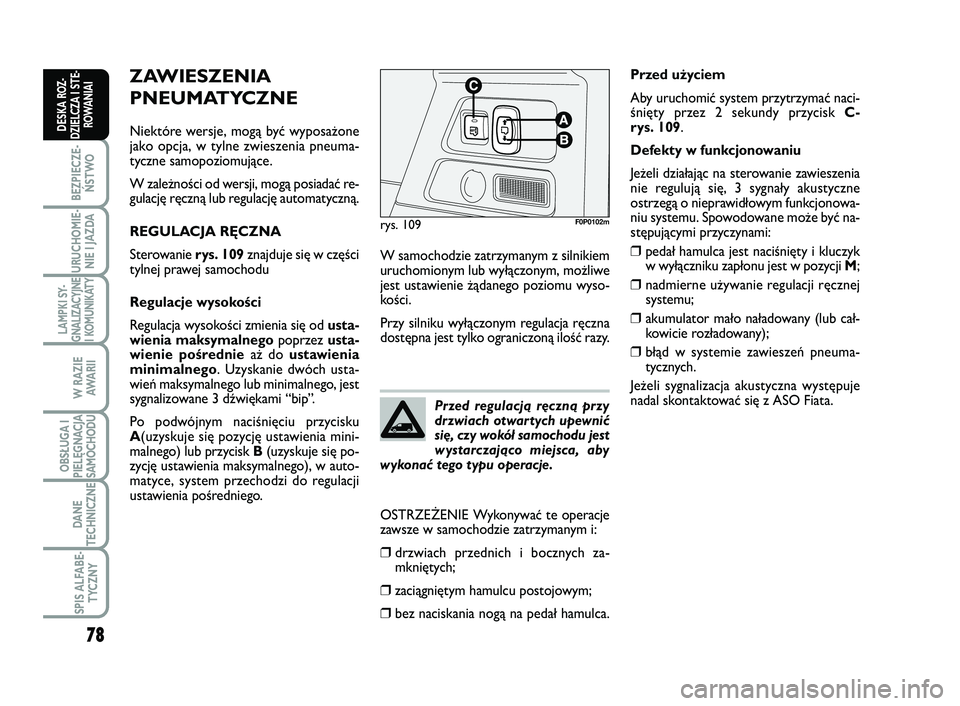

ZAWIESZENIA
PNEUMATYCZNE
Niektóre wersje, mogą być wyposażone
jako opcja, w tylne zwieszenia pneuma-
tyczne samopoziomujące.
W zależności od wersji, mogą posiadać re-
gulację ręczną lub regulację automatyczną.
REGULACJA RĘCZNA
Sterowanie rys. 109znajduje się w części
tylnej prawej samochodu
Regulacje wysokości
Regulacja wysokości zmienia się od usta-
wienia maksymalnegopoprzez usta-
wienie pośrednieaż do ustawienia
minimalnego. Uzyskanie dwóch usta-
wień maksymalnego lub minimalnego, jest
sygnalizowane 3 dźwiękami “bip”.
Po podwójnym naciśnięciu przycisku
A(uzyskuje się pozycję ustawienia mini-
malnego) lub przycisk B(uzyskuje się po-
zycję ustawienia maksymalnego), w auto-
matyce, system przechodzi do regulacji
ustawienia pośredniego.
rys. 109F0P0102m
Przed regulacją ręczną przy
drzwiach otwartych upewnić
się, czy wokół samochodu jest
wystarczająco miejsca, aby
wykonać tego typu operacje.
Przed użyciem
Aby uruchomić system przytrzymać naci-
śnięty przez 2 sekundy przycisk C-
rys. 109.
Defekty w funkcjonowaniu
Jeżeli działając na sterowanie zawieszenia
nie regulują się, 3 sygnały akustyczne
ostrzegą o nieprawidłowym funkcjonowa-
niu systemu. Spowodowane może być na-
stępującymi przyczynami:
❒pedał hamulca jest naciśnięty i kluczyk
w wyłączniku zapłonu jest w pozycji M;
❒nadmierne używanie regulacji ręcznej
systemu;
❒akumulator mało naładowany (lub cał-
kowicie rozładowany);
❒błąd w systemie zawieszeń pneuma-
tycznych.
Jeżeli sygnalizacja akustyczna występuje
nadal skontaktować się z ASO Fiata. W samochodzie zatrzymanym z silnikiem
uruchomionym lub wyłączonym, możliwe
jest ustawienie żądanego poziomu wyso-
kości.
Przy silniku wyłączonym regulacja ręczna
dostępna jest tylko ograniczoną ilość razy.
OSTRZEŻENIE Wykonywać te operacje
zawsze w samochodzie zatrzymanym i:
❒drzwiach przednich i bocznych za-
mkniętych;
❒zaciągniętym hamulcu postojowym;
❒bez naciskania nogą na pedał hamulca.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.57 Pagina 78

79
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

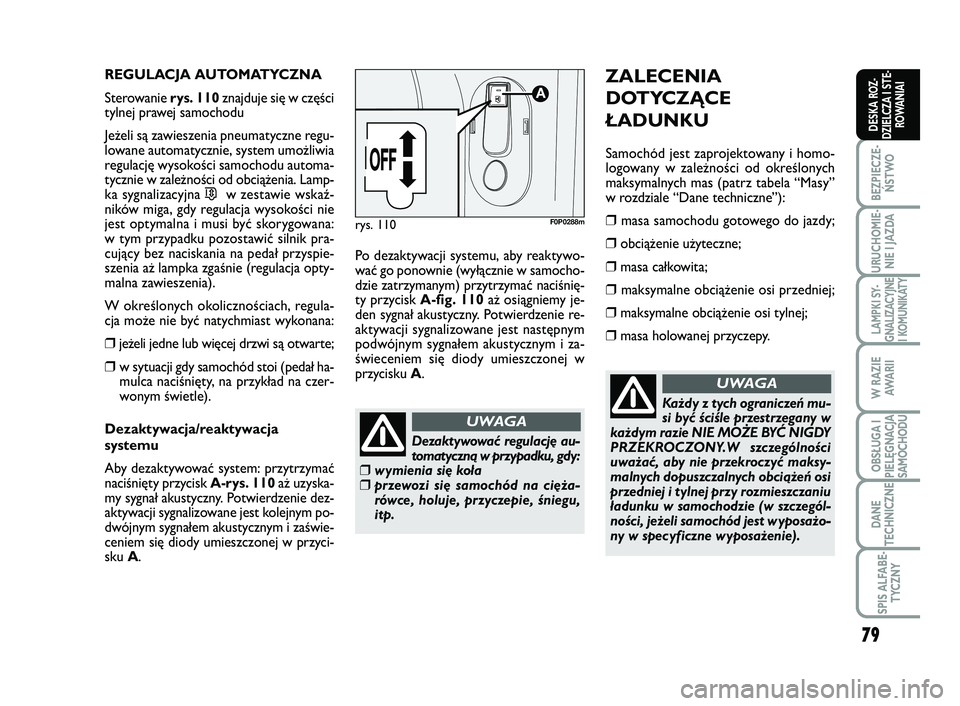

REGULACJA AUTOMATYCZNA
Sterowanie rys. 110znajduje się w części
tylnej prawej samochodu
Jeżeli są zawieszenia pneumatyczne regu-
lowane automatycznie, system umożliwia
regulację wysokości samochodu automa-
tycznie w zależności od obciążenia. Lamp-
ka sygnalizacyjna
…w zestawie wskaź-
ników miga, gdy regulacja wysokości nie
jest optymalna i musi być skorygowana:
w tym przypadku pozostawić silnik pra-
cujący bez naciskania na pedał przyspie-
szenia aż lampka zgaśnie (regulacja opty-
malna zawieszenia).
W określonych okolicznościach, regula-
cja może nie być natychmiast wykonana:
❒jeżeli jedne lub więcej drzwi są otwarte;
❒w sytuacji gdy samochód stoi (pedał ha-
mulca naciśnięty, na przykład na czer-
wonym świetle).
Dezaktywacja/reaktywacja
systemu
Aby dezaktywować system: przytrzymać
naciśnięty przycisk A-rys. 110aż uzyska-
my sygnał akustyczny. Potwierdzenie dez-
aktywacji sygnalizowane jest kolejnym po-
dwójnym sygnałem akustycznym i zaświe-
ceniem się diody umieszczonej w przyci-
sku A.Po dezaktywacji systemu, aby reaktywo-
wać go ponownie (wyłącznie w samocho-
dzie zatrzymanym) przytrzymać naciśnię-
ty przycisk A-fig. 110aż osiągniemy je-
den sygnał akustyczny. Potwierdzenie re-
aktywacji sygnalizowane jest następnym
podwójnym sygnałem akustycznym i za-
świeceniem się diody umieszczonej w
przycisku A.
rys. 110F0P0288m
ZALECENIA
DOTYCZĄCE
ŁADUNKU
Samochód jest zaprojektowany i homo-
logowany w zależności od określonych
maksymalnych mas (patrz tabela “Masy”
w rozdziale “Dane techniczne”):
❒masa samochodu gotowego do jazdy;
❒obciążenie użyteczne;
❒masa całkowita;
❒maksymalne obciążenie osi przedniej;
❒maksymalne obciążenie osi tylnej;
❒masa holowanej przyczepy.
Każdy z tych ograniczeń mu-
si być ściśle przestrzegany w
każdym razie NIE MOŻE BYĆ NIGDY
PRZEKROCZONY.W szczególności
uważać, aby nie przekroczyć maksy-
malnych dopuszczalnych obciążeń osi
przedniej i tylnej przy rozmieszczaniu
ładunku w samochodzie (w szczegól-
ności, jeżeli samochód jest wyposażo-
ny w specyficzne wyposażenie).
UWAGA
Dezaktywować regulację au-
tomatyczną w przypadku, gdy:
❒wymienia się koła❒przewozi się samochód na cięża-
rówce, holuje, przyczepie, śniegu,
itp.
UWAGA
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.57 Pagina 79

80
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

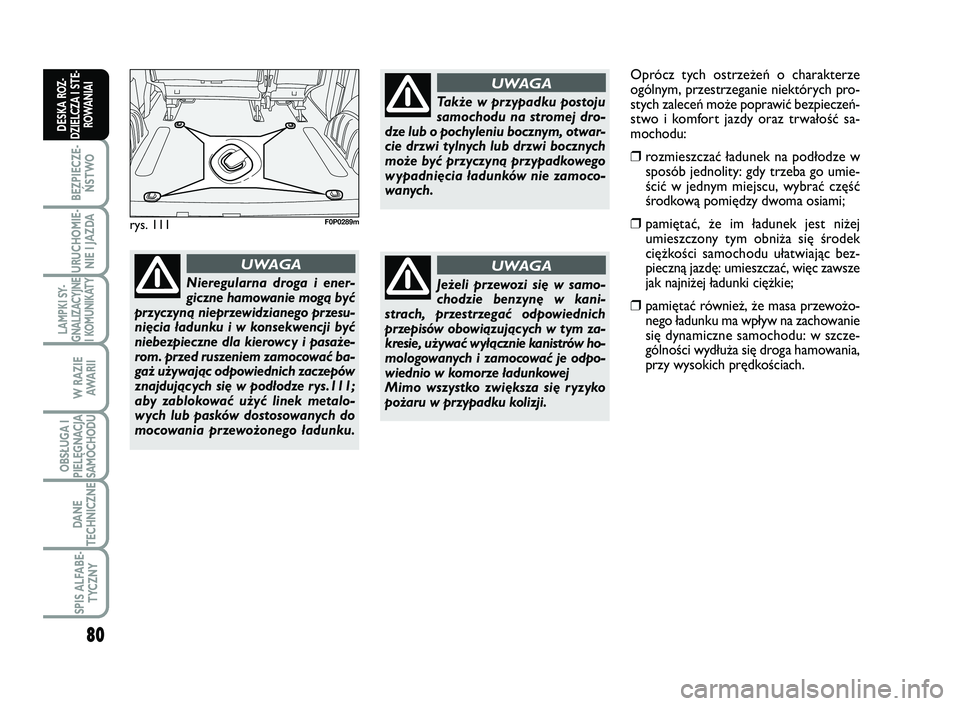

rys. 111F0P0289m
Nieregularna droga i ener-
giczne hamowanie mogą być
przyczyną nieprzewidzianego przesu-
nięcia ładunku i w konsekwencji być
niebezpieczne dla kierowcy i pasaże-
rom. przed ruszeniem zamocować ba-
gaż używając odpowiednich zaczepów
znajdujących się w podłodze rys.111;
aby zablokować użyć linek metalo-
wych lub pasków dostosowanych do
mocowania przewożonego ładunku.
UWAGA
Także w przypadku postoju
samochodu na stromej dro-
dze lub o pochyleniu bocznym, otwar-
cie drzwi tylnych lub drzwi bocznych
może być przyczyną przypadkowego
wypadnięcia ładunków nie zamoco-
wanych.
UWAGA
Jeżeli przewozi się w samo-
chodzie benzynę w kani-
strach, przestrzegać odpowiednich
przepisów obowiązujących w tym za-
kresie, używać wyłącznie kanistrów ho-
mologowanych i zamocować je odpo-
wiednio w komorze ładunkowej
Mimo wszystko zwiększa się ryzyko
pożaru w przypadku kolizji.
UWAGA
Oprócz tych ostrzeżeń o charakterze
ogólnym, przestrzeganie niektórych pro-
stych zaleceń może poprawić bezpieczeń-
stwo i komfort jazdy oraz trwałość sa-
mochodu:
❒rozmieszczać ładunek na podłodze w
sposób jednolity: gdy trzeba go umie-
ścić w jednym miejscu, wybrać część
środkową pomiędzy dwoma osiami;
❒pamiętać, że im ładunek jest niżej
umieszczony tym obniża się środek
ciężkości samochodu ułatwiając bez-
pieczną jazdę: umieszczać, więc zawsze
jak najniżej ładunki ciężkie;
❒pamiętać również, że masa przewożo-
nego ładunku ma wpływ na zachowanie
się dynamiczne samochodu: w szcze-
gólności wydłuża się droga hamowania,
przy wysokich prędkościach.
018-080 SCUDO LUM PL_018-080 ScudoG9 PL 26/10/12 08.57 Pagina 80

81
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

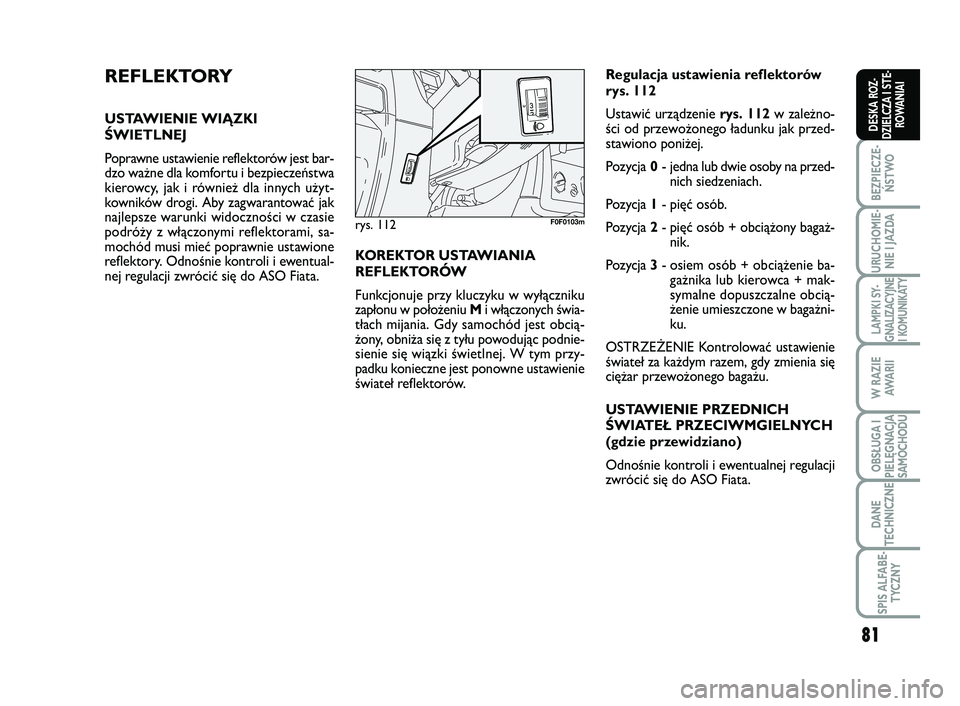

REFLEKTORY
USTAWIENIE WIĄZKI
ŚWIETLNEJ
Poprawne ustawienie reflektorów jest bar-
dzo ważne dla komfortu i bezpieczeństwa
kierowcy, jak i również dla innych użyt-
kowników drogi. Aby zagwarantować jak
najlepsze warunki widoczności w czasie
podróży z włączonymi reflektorami, sa-
mochód musi mieć poprawnie ustawione
reflektory. Odnośnie kontroli i ewentual-
nej regulacji zwrócić się do ASO Fiata.KOREKTOR USTAWIANIA
REFLEKTORÓW
Funkcjonuje przy kluczyku w wyłączniku
zapłonu w położeniu Mi włączonych świa-
tłach mijania. Gdy samochód jest obcią-
żony, obniża się z tyłu powodując podnie-
sienie się wiązki świetlnej. W tym przy-
padku konieczne jest ponowne ustawienie
świateł reflektorów.Regulacja ustawienia reflektorów
rys. 112
Ustawić urządzenie rys. 112w zależno-
ści od przewożonego ładunku jak przed-
stawiono poniżej.
Pozycja 0- jedna lub dwie osoby na przed-
nich siedzeniach.
Pozycja 1- pięć osób.
Pozycja 2- pięć osób + obciążony bagaż-
nik.
Pozycja 3- osiem osób + obciążenie ba-
gażnika lub kierowca + mak-
symalne dopuszczalne obcią-
żenie umieszczone w bagażni-
ku.
OSTRZEŻENIE Kontrolować ustawienie
świateł za każdym razem, gdy zmienia się
ciężar przewożonego bagażu.
USTAWIENIE PRZEDNICH
ŚWIATEŁ PRZECIWMGIELNYCH
(gdzie przewidziano)
Odnośnie kontroli i ewentualnej regulacji
zwrócić się do ASO Fiata.
rys. 112F0F0103m
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.00 Pagina 81

82
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

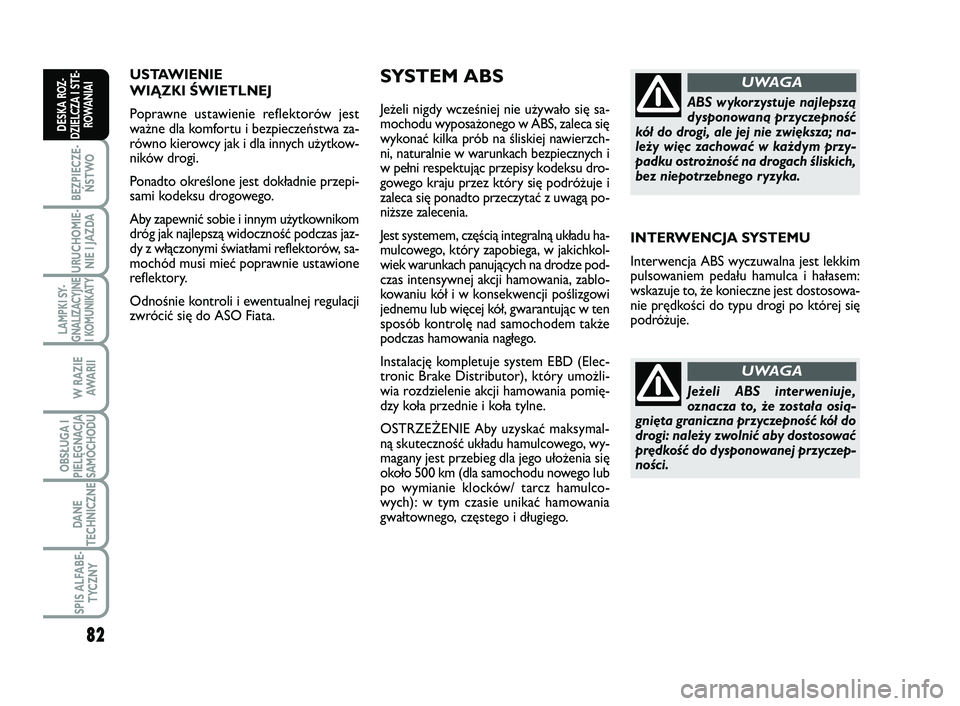

USTAWIENIE
WIĄZKI ŚWIETLNEJ
Poprawne ustawienie reflektorów jest
ważne dla komfortu i bezpieczeństwa za-
równo kierowcy jak i dla innych użytkow-
ników drogi.
Ponadto określone jest dokładnie przepi-
sami kodeksu drogowego.
Aby zapewnić sobie i innym użytkownikom
dróg jak najlepszą widoczność podczas jaz-
dy z włączonymi światłami reflektorów, sa-
mochód musi mieć poprawnie ustawione
reflektory.
Odnośnie kontroli i ewentualnej regulacji
zwrócić się do ASO Fiata.SYSTEM ABS
Jeżeli nigdy wcześniej nie używało się sa-
mochodu wyposażonego w ABS, zaleca się
wykonać kilka prób na śliskiej nawierzch-
ni, naturalnie w warunkach bezpiecznych i
w pełni respektując przepisy kodeksu dro-
gowego kraju przez który się podróżuje i
zaleca się ponadto przeczytać z uwagą po-
niższe zalecenia.
Jest systemem, częścią integralną układu ha-
mulcowego, który zapobiega, w jakichkol-
wiek warunkach panujących na drodze pod-
czas intensywnej akcji hamowania, zablo-
kowaniu kół i w konsekwencji poślizgowi
jednemu lub więcej kół, gwarantując w ten
sposób kontrolę nad samochodem także
podczas hamowania nagłego.
Instalację kompletuje system EBD (Elec-
tronic Brake Distributor), który umożli-
wia rozdzielenie akcji hamowania pomię-
dzy koła przednie i koła tylne.
OSTRZEŻENIE Aby uzyskać maksymal-
ną skuteczność układu hamulcowego, wy-
magany jest przebieg dla jego ułożenia się
około 500 km (dla samochodu nowego lub
po wymianie klocków/ tarcz hamulco-
wych): w tym czasie unikać hamowania
gwałtownego, częstego i długiego.ABS wykorzystuje najlepszą
dysponowaną przyczepność
kół do drogi, ale jej nie zwiększa; na-
leży więc zachować w każdym przy-
padku ostrożność na drogach śliskich,
bez niepotrzebnego ryzyka.
UWAGA
INTERWENCJA SYSTEMU
Interwencja ABS wyczuwalna jest lekkim
pulsowaniem pedału hamulca i hałasem:
wskazuje to, że konieczne jest dostosowa-
nie prędkości do typu drogi po której się
podróżuje.
Jeżeli ABS interweniuje,
oznacza to, że została osią-
gnięta graniczna przyczepność kół do
drogi: należy zwolnić aby dostosować
prędkość do dysponowanej przyczep-
ności.
UWAGA
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.00 Pagina 82

83
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

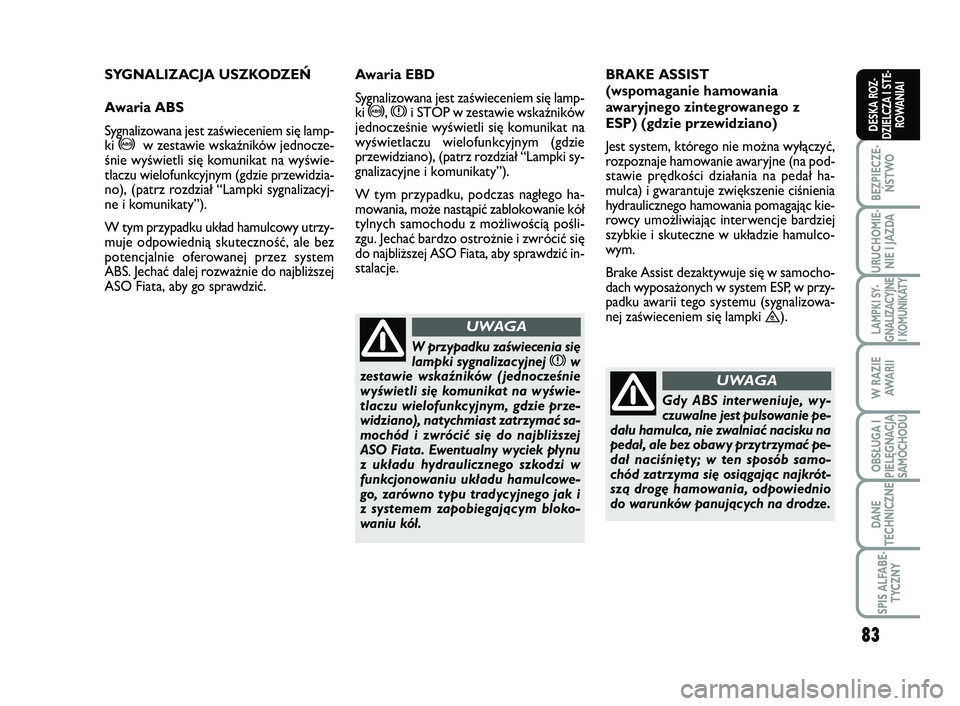

SYGNALIZACJA USZKODZEŃ
Awaria ABS
Sygnalizowana jest zaświeceniem się lamp-
ki
>w zestawie wskaźników jednocze-
śnie wyświetli się komunikat na wyświe-
tlaczu wielofunkcyjnym (gdzie przewidzia-
no), (patrz rozdział “Lampki sygnalizacyj-
ne i komunikaty”).
W tym przypadku układ hamulcowy utrzy-
muje odpowiednią skuteczność, ale bez
potencjalnie oferowanej przez system
ABS. Jechać dalej rozważnie do najbliższej
ASO Fiata, aby go sprawdzić.BRAKE ASSIST
(wspomaganie hamowania
awaryjnego zintegrowanego z
ESP) (gdzie przewidziano)
Jest system, którego nie można wyłączyć,
rozpoznaje hamowanie awaryjne (na pod-
stawie prędkości działania na pedał ha-
mulca) i gwarantuje zwiększenie ciśnienia
hydraulicznego hamowania pomagając kie-
rowcy umożliwiając interwencje bardziej
szybkie i skuteczne w układzie hamulco-
wym.
Brake Assist dezaktywuje się w samocho-
dach wyposażonych w system ESP, w przy-
padku awarii tego systemu (sygnalizowa-
nej zaświeceniem się lampki
™).
Gdy ABS interweniuje, wy-
czuwalne jest pulsowanie pe-
dału hamulca, nie zwalniać nacisku na
pedał, ale bez obawy przytrzymać pe-
dał naciśnięty; w ten sposób samo-
chód zatrzyma się osiągając najkrót-
szą drogę hamowania, odpowiednio
do warunków panujących na drodze.
UWAGA
Awaria EBD
Sygnalizowana jest zaświeceniem się lamp-
ki
>, xi STOP w zestawie wskaźników
jednocześnie wyświetli się komunikat na
wyświetlaczu wielofunkcyjnym (gdzie
przewidziano), (patrz rozdział “Lampki sy-
gnalizacyjne i komunikaty”).
W tym przypadku, podczas nagłego ha-
mowania, może nastąpić zablokowanie kół
tylnych samochodu z możliwością pośli-
zgu. Jechać bardzo ostrożnie i zwrócić się
do najbliższej ASO Fiata, aby sprawdzić in-
stalacje.
W przypadku zaświecenia się
lampki sygnalizacyjnej xw
zestawie wskaźników ( jednocześnie
wyświetli się komunikat na wyświe-
tlaczu wielofunkcyjnym, gdzie prze-
widziano), natychmiast zatrzymać sa-
mochód i zwrócić się do najbliższej
ASO Fiata. Ewentualny wyciek płynu
z układu hydraulicznego szkodzi w
funkcjonowaniu układu hamulcowe-
go, zarówno typu tradycyjnego jak i
z systemem zapobiegającym bloko-
waniu kół.
UWAGA
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.00 Pagina 83

84
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

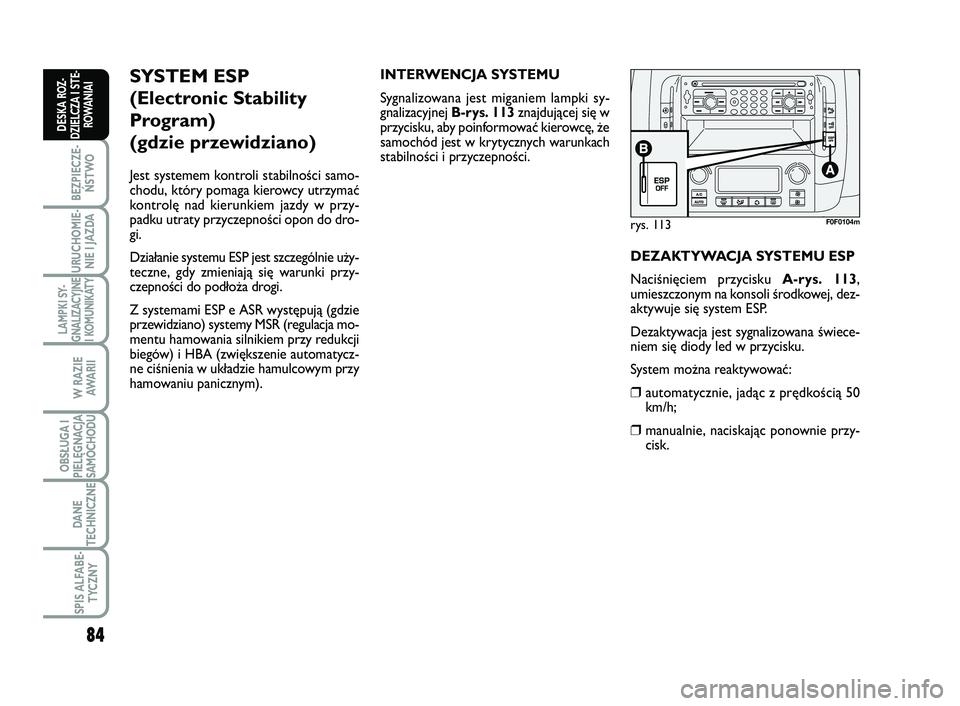

rys. 113F0F0104m
SYSTEM ESP
(Electronic Stability
Program)
(gdzie przewidziano)
Jest systemem kontroli stabilności samo-
chodu, który pomaga kierowcy utrzymać
kontrolę nad kierunkiem jazdy w przy-
padku utraty przyczepności opon do dro-
gi.
Działanie systemu ESP jest szczególnie uży-
teczne, gdy zmieniają się warunki przy-
czepności do podłoża drogi.
Z systemami ESP e ASR występują (gdzie
przewidziano) systemy MSR (regulacja mo-
mentu hamowania silnikiem przy redukcji
biegów) i HBA (zwiększenie automatycz-
ne ciśnienia w układzie hamulcowym przy
hamowaniu panicznym).INTERWENCJA SYSTEMU
Sygnalizowana jest miganiem lampki sy-
gnalizacyjnej B-rys. 113znajdującej się w
przycisku, aby poinformować kierowcę, że
samochód jest w krytycznych warunkach
stabilności i przyczepności.
DEZAKTYWACJA SYSTEMU ESP
Naciśnięciem przycisku A-rys. 113,
umieszczonym na konsoli środkowej, dez-
aktywuje się system ESP.
Dezaktywacja jest sygnalizowana świece-
niem się diody led w przycisku.
System można reaktywować:
❒automatycznie, jadąc z prędkością 50
km/h;
❒manualnie, naciskając ponownie przy-
cisk.
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.00 Pagina 84

85
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI
Dla prawidłowego działania
systemów ESP i ASR ko-
nieczne jest , aby opony były tej samej
marki, tego samego typu na wszyst-
kich kołach w doskonałym stanie a
ponad wszystko typu, marki i wymia-
rach zalecanych.
UWAGA
Osiągi systemu ESP nie zwal-
niają kierowcy z zachowania
ostrożności podczas jazdy. Kierowca
jadąc powinien zawsze dostosować się
do warunków panujących na drodze,
widoczności i ruchu drogowego. Od-
powiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie
na kierowc y.
UWAGA

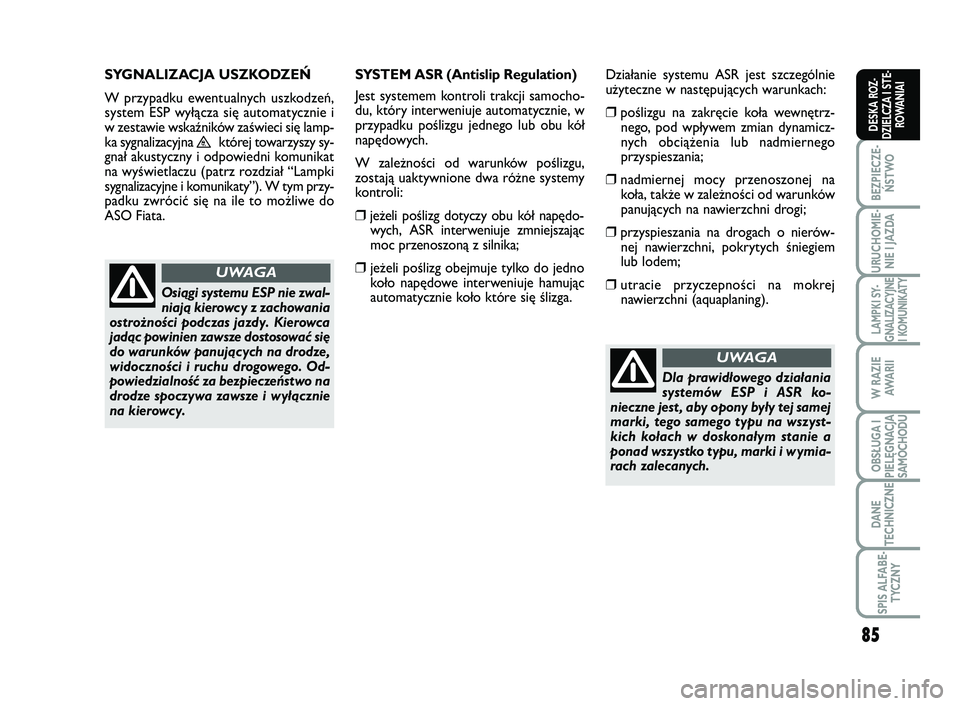

SYGNALIZACJA USZKODZEŃ
W przypadku ewentualnych uszkodzeń,
system ESP wyłącza się automatycznie i
w zestawie wskaźników zaświeci się lamp-
ka sygnalizacyjna
™której towarzyszy sy-
gnał akustyczny i odpowiedni komunikat
na wyświetlaczu (patrz rozdział “Lampki
sygnalizacyjne i komunikaty”). W tym przy-
padku zwrócić się na ile to możliwe do
ASO Fiata.SYSTEM ASR (Antislip Regulation)
Jest systemem kontroli trakcji samocho-
du, który interweniuje automatycznie, w
przypadku poślizgu jednego lub obu kół
napędowych.
W zależności od warunków poślizgu,
zostają uaktywnione dwa różne systemy
kontroli:
❒jeżeli poślizg dotyczy obu kół napędo-
wych, ASR interweniuje zmniejszając
moc przenoszoną z silnika;
❒jeżeli poślizg obejmuje tylko do jedno
koło napędowe interweniuje hamując
automatycznie koło które się ślizga. Działanie systemu ASR jest szczególnie
użyteczne w następujących warunkach:
❒poślizgu na zakręcie koła wewnętrz-
nego, pod wpływem zmian dynamicz-
nych obciążenia lub nadmiernego
przyspieszania;
❒nadmiernej mocy przenoszonej na
koła, także w zależności od warunków
panujących na nawierzchni drogi;
❒przyspieszania na drogach o nierów-
nej nawierzchni, pokrytych śniegiem
lub lodem;
❒utracie przyczepności na mokrej
nawierzchni (aquaplaning).
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 85

86
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

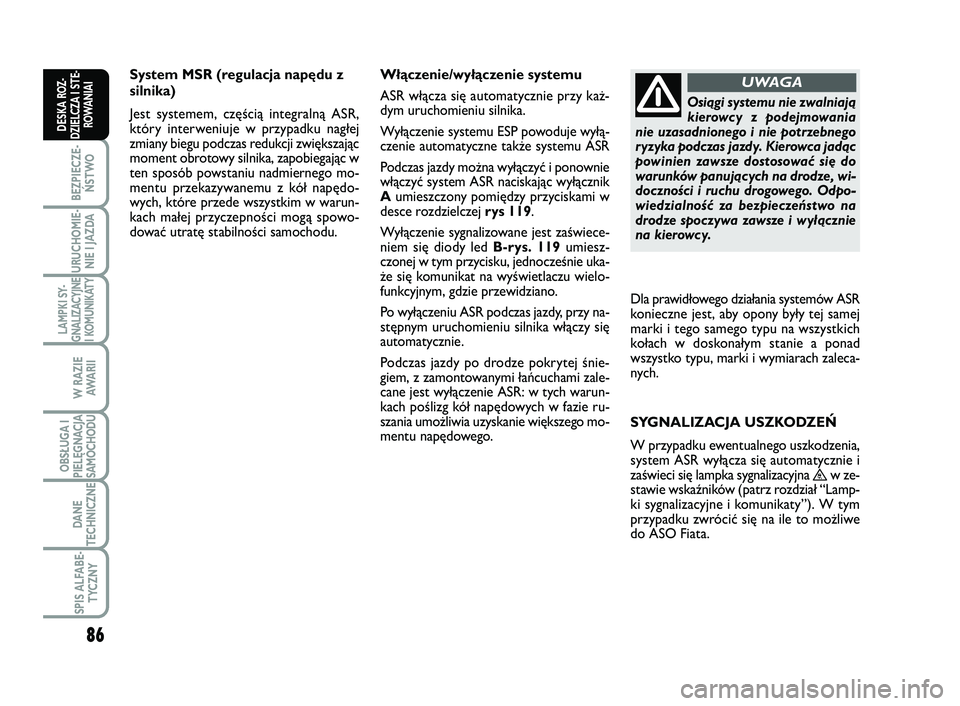

System MSR (regulacja napędu z
silnika)
Jest systemem, częścią integralną ASR,
który interweniuje w przypadku nagłej
zmiany biegu podczas redukcji zwiększając
moment obrotowy silnika, zapobiegając w
ten sposób powstaniu nadmiernego mo-
mentu przekazywanemu z kół napędo-
wych, które przede wszystkim w warun-
kach małej przyczepności mogą spowo-
dować utratę stabilności samochodu.Włączenie/wyłączenie systemu
ASR włącza się automatycznie przy każ-
dym uruchomieniu silnika.
Wyłączenie systemu ESP powoduje wyłą-
czenie automatyczne także systemu ASR
Podczas jazdy można wyłączyć i ponownie
włączyć system ASR naciskając wyłącznik
Aumieszczony pomiędzy przyciskami w
desce rozdzielczej rys 119.
Wyłączenie sygnalizowane jest zaświece-
niem się diody led B-rys. 119umiesz-
czonej w tym przycisku, jednocześnie uka-
że się komunikat na wyświetlaczu wielo-
funkcyjnym, gdzie przewidziano.
Po wyłączeniu ASR podczas jazdy, przy na-
stępnym uruchomieniu silnika włączy się
automatycznie.
Podczas jazdy po drodze pokrytej śnie-
giem, z zamontowanymi łańcuchami zale-
cane jest wyłączenie ASR: w tych warun-
kach poślizg kół napędowych w fazie ru-
szania umożliwia uzyskanie większego mo-
mentu napędowego.
Osiągi systemu nie zwalniają
kierowcy z podejmowania
nie uzasadnionego i nie potrzebnego
ryzyka podczas jazdy. Kierowca jadąc
powinien zawsze dostosować się do
warunków panujących na drodze, wi-
doczności i ruchu drogowego. Odpo-
wiedzialność za bezpieczeństwo na
drodze spoczywa zawsze i wyłącznie
na kierowc y.
UWAGA
Dla prawidłowego działania systemów ASR
konieczne jest, aby opony były tej samej
marki i tego samego typu na wszystkich
kołach w doskonałym stanie a ponad
wszystko typu, marki i wymiarach zaleca-
nych.
SYGNALIZACJA USZKODZEŃ
W przypadku ewentualnego uszkodzenia,
system ASR wyłącza się automatycznie i
zaświeci się lampka sygnalizacyjna
™w ze-
stawie wskaźników (patrz rozdział “Lamp-
ki sygnalizacyjne i komunikaty”). W tym
przypadku zwrócić się na ile to możliwe
do ASO Fiata.
081-092 SCUDO LUM PL_081-092 ScudoG9 PL 26/10/12 09.01 Pagina 86
