FIAT SCUDO 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2014, Model line: SCUDO, Model: FIAT SCUDO 2014Pages: 227, PDF Size: 4.65 MB
Page 11 of 227
7ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Για να το βάλετε ξανά μέσα στη λαβή κάντε
τα παρακάτω:❒
κρατήστε πατημένο το πλήκτρο Bκαι
μετακινήστε το μεταλλικό ένθετο A
❒
αφήστε στη συνέχεια το πλήκτρο Bκαι
γυρίστε το μεταλλικό ένθετο Aμέχρι να
ασφαλίσει και να πραγματοποιηθεί το
σωστό κλείσιμο.
ΤΑ ΚΛΕΙΔΙΑΚΑΡΤΑ CODE
(όπου προβλέπονται)
Ανάλογα με τις εκδόσεις, οι πληροφορίες
της ΚΑΡΤΑΣ CODE μπορεί να αναφέρονται
σε μία ή σε δύο κάρτες. Αυτές αναφέρουν:
-ο ηλεκτρονικός κωδικός
-ο μηχανικός κωδικός των κλειδιών που
δίνονται στο Δίκτυο Τεχνικής Υποστήρι-
ξης της Fiat στην περίπτωση που ζητη-
θούν αντίγραφα των κλειδιών.
Προτείνεται να έχετε πάντα μαζί σας τον
ηλεκτρονικό κωδικό.
ΣΗΜΕΙΩΣΗ Για να διασφαλιστεί η άριστη
αποτελεσματικότητα των ηλεκτρονικών δια-
τάξεων των κλειδιών, μην τα αφήνετε εκτε-
θειμένα στην ηλιακή ακτινοβολία.
Στην περίπτωση αλλαγής κατό-
χου του αυτοκινήτου είναι απα-
ραίτητο ο νέος ιδιοκτήτης να
πάρει όλα τα κλειδιά και την
κάρτα CODE.
εικ. 2
F0P0004m
εικ. 3
F0P0321m
ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
εικ. 2-3
Το μεταλλικό ένθετο Aμπαίνει μέσα στη λα-
βή και ενεργοποιεί:❒
τη διάταξη εκκίνησης
❒
την κλειδαριά των θυρών
❒
το άνοιγμα/κλείσιμο της τάπας του
ρεζερβουάρ καυσίμου.
Για να βγάλετε το μεταλλικό ένθετο πατή-
στε το πλήκτρο B.
Πιέστε το πλήκτρο B μόνο
όταν το κλειδί βρίσκεται μα-
κριά από το σώμα σας, συγκεκριμένα
από τα μάτια και από αντικείμενα που
μπορούν να πάθουν ζημιά (για παρά-
δειγμα τα ρούχα). Μην αφήνετε το κλει-
δί χωρίς να το προσέχετε, γιατί μπορεί
κάποιος, ιδιαίτερα ένα παιδί, να πατήσει
κατά λάθος το κουμπί ενώ κρατάει το
κλειδί.
ΠΡΟΣΟΧΗ
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 7
Page 12 of 227
8ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Εάν μία από τις μπροστινές πόρτες είναι
ανοικτή ή δεν έχει κλείσει καλά, το κεντρι-
κό κλείδωμα δεν μπορεί να πραγματοποιη-
θεί.
Dead Lock (όπου προβλέπεται)
Μία διπλή πίεση του πλήκτρου
∫επάνω στο
τηλεχειριστήριο μέσα σε πέντε δευτερόλε-
πτα μετά το κλείδωμα των θυρών, ενεργο-
ποιεί το dead lock (διπλοκλείδωμα των θυ-
ρών).
Η ενεργοποίησης του dead lock (διπλοκλει-
δώματος) επισημαίνεται από το σταθερό
άναμμα των φλας για δύο δευτερόλεπτα πε-
ρίπου.
Το dead lock απενεργοποιεί τις εσωτερικές
και τις εξωτερικές χειρολαβές των θυρών.
Επισημάνσεις led επάνω στο ταμπλό
Όταν κλειδώνετε τις πόρτες, θα αρχίσει να
αναβοσβήνει το led A-εικ. 4(λειτουργία
αποτροπής).
Αφού έχουν κλειδωθεί οι πόρτες και εάν δεν
έχει κλείσει σωστά μία ή περισσότερες πόρ-
τες, θα ανάψει η προειδοποιητική λυχνία9
στον πίνακα οργάνων. εικ. 4
F0P0006m
Ξεκλείδωμα καμπίνας
Με μία πίεση επάνω σε αυτό το πλή-
κτρο ξεκλειδώνουν οι πόρτες της καμπίνας
του αυτοκινήτου.
Τα φλας αναβοσβήνουν δύο φορές. Με μία
δεύτερη πίεση ξεκλειδώνει η πλευρική ή οι
πλευρικές πόρτες και οι πίσω πόρτες.
Αυτή η επιλεκτική λειτουργία του ανοίγμα-
τος είναι ενεργοποιημένη τη στιγμή παρά-
δοσης του αυτοκινήτου. Μετά από παραγ-
γελία είναι δυνατόν να απενεργοποιηθεί η
επιλογή του ανοίγματος μεταξύ της καμπί-
νας και του χώρου φόρτωσης. Απευθυνθεί-
τε στο Δίκτυο Τεχνικής Υποστήριξης Fiat.
Ξεκλείδωμα χώρου φόρτωσης
Πιέζοντας αυτό το πλήκτρο ξεκλει-
δώνουν όλες οι πίσω πόρτες.
Αυτός ο διαχωρισμός των κλειδωμάτων με-
ταξύ της καμπίνας και του χώρου φόρτωσης
είναι μία ασφάλεια που επιτρέπει το κλεί-
δωμα των εισόδων του αυτοκινήτου στην
περιοχή όπου δεν βρίσκεστε εσείς.
Κεντρικό κλείδωμα
Μία πίεση αυτού του πλήκτρου επι-
τρέπει το κλείδωμα των θυρών της καμπί-
νας και των πίσω θυρών. Τα φλας αναβο-
σβήνουν μία φορά. ∫`ª
Μην αφήνετε άτομα μέσα στο
αυτοκίνητο όταν είναι ενεργο-
ποιημένο το διπλοκλείδωμα.
ΠΡΟΣΟΧΗ
ΣΗΜΕΙΩΣΗ Εάν έχει ενεργοποιηθεί το δι-
πλοκλείδωμα (dead lock) μέσα από τον χώ-
ρο των επιβατών, θα πρέπει να βάλετε μπρο-
στά τον κινητήρα για να ενεργοποιήσετε το
απλό κλείδωμα των θυρών.
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 8
Page 13 of 227
9ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Οι χρησιμοποιημένες μπατα-
ρίες μολύνουν το περιβάλλον.
Θα πρέπει να τις πετάτε στα
προβλεπόμενα ειδικά δοχεία
όπως ορίζει η νομοθεσία ή να τις δίνετε
στο Δίκτυο Τεχνικής Υποστήριξης της
Fiat , όπου και θα ασχοληθούν εκείνοι με
την απόρριψή τους.
εικ. 5
F0P0007m
εικ. 6
F0P0008m
Παραγγελία για πρόσθετα
τηλεχειριστήρια
Το σύστημα μπορεί να αναγνωρίσει μέχρι
8 τηλεχειριστήρια. Όταν είναι απαραίτητο να
παραγγείλετε ένα καινούργιο τηλεχειριστή-
ριο, απευθυνθείτε στο Δίκτυο Τεχνικής Υπο-
στήριξης της Fiat παίρνοντας μαζί σας την
κάρτα CODE, ένα προσωπικό έγγραφο ανα-
γνώρισης, και τα έγγραφα απόδειξης ιδιο-
κτησίας του αυτοκινήτου.
Αντικατάσταση της μπαταρίας του
κλειδιού με τηλεχειριστήριο
Για την αντικατάσταση της μπαταρίας συνε-
χίσετε σύμφωνα με τα παρακάτω:❒r διαχωρίστε τα δύο τμήματα A και
B-εικ. 6, κάνοντας μοχλό στο σημείο που
φαίνεται με το βέλος στην εικ. 5❒βγάλτε έξω την μπαταρία και αντικατα-
στήστε την C-εικ. 6❒τοποθετήστε και πάλι τα δύο τμήματα, και
σιγουρευτείτε ότι έχουν κουμπώσει σω-
στά στη θέση τουςΕπαναπρογραμματισμός του
τηλεχειριστήριου
Μετά από την αντικατάσταση της μπαταρίας
του τηλεχειριστήριου ή μετά από την απο-
σύνδεση της μπαταρίας του αυτοκινήτου,
πρέπει να προγραμματίσετε ξανά το τηλε-
χειριστήριο:
❒Περιμένετε τουλάχιστον ένα λεπτό πριν
χρησιμοποιήσετε το τηλεχειριστήριο και
φέρτε το στη θέση A.❒Εισάγετε το κλειδί με τηλεχειριστήριο μέ-
σα στο διακόπτη εκκίνησης.❒Μέσα σε δέκα δευτερόλεπτα, πιέστε ένα
από τα δύο πλήκτρα (
∫ή ª) για 5 δευ-
τερόλεπτα τουλάχιστον.
❒Βγάλτε το κλειδί με τηλεχειριστήριο από
το διακόπτη εκκίνησης.❒Περιμένετε τουλάχιστον ένα λεπτό πριν
χρησιμοποιήστε το χειριστήριο.
Το τηλεχειριστήριο λειτουργεί ξανά.
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 9
Page 14 of 227
10ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ εικ.7
Το μεταλλικό τμήμα Aτου κλειδιού είναι
σταθερό.
Το κλειδί ενεργοποιεί:❒τη διάταξη εκκίνησης❒την κλειδαριά των θυρών❒
το άνοιγμα/κλείσιμο της τάπας του
ρεζερβουάρ καυσίμου. εικ. 7
F0P0601m
ΣΥΣΤΗΜΑ
ΣΥΝΑΓΕΡΜΟΥ
(όπου προβλέπεται)Εάν το αυτοκίνητο είναι εφοδιασμένο με συ-
ναγερμό, μπορούν να ενεργοποιηθούν οι
ακόλουθοι δύο τύποι προστασίας: ❒περιμετρική προστασία (συναγερμός εάν
ανοίξει μία από τις εμπρός/πίσω πόρτες
ή το καπό του κινητήρα)❒ογκομετρική προστασία (συναγερμός εάν
αλλάξει ο όγκος μέσα στον χώρο των επι-
βατών).
Ενεργοποίηση (συναγερμός, πλήρης
ογκομετρική και περιμετρική
προστασία)❒Βγάλτε το κλειδί από το διακόπτη εκκί-
νησης❒Βγείτε από το αυτοκίνητο❒Πιέστε το πλήκτρο
∫(μία ή δύο φορές-
dead lock)
❒Το led αποτροπής ξεκινά να αναβοσβήνει.
Ενεργοποίηση (μόνο περιμετρική
προστασία/συναγερμός)❒Βγάλτε το κλειδί από το διακόπτη εκκί-
νησης❒Μέσα σε 10 δευτερόλεπτα πιέστε το πλή-
κτρο εικ. 7a κρατώντας το πατημένο μέ-
χρι το led αποτροπής να ανάψει με στα-
θερό φως.❒Βγείτε από το αυτοκίνητο.
❒Πιέστε το πλήκτρο
∫(μία ή δύο φορές-
dead lock).
❒Το led αποτροπής ξεκινά να αναβοσβήνει.
Απενεργοποίηση του συναγερμού
Για να απενεργοποιήσετε το συναγερμό πιέ-
στε το πλήκτρο
ª, το led αποτροπής σβή-
νει. εικ. 7/a
F0P0062m
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 10
Page 15 of 227
11
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Στη συνέχεια αναφέροντα συνοπτικά οι βασικές λειτουργίες που μπορούν να ενεργοποιηθούν με τα κλειδιά (με και χωρίς τηλεχειριστή-
ριο):Τύπος κλειδιούΜηχανικό κλειδί Κλειδί με τηλεχειριστήριο Αναβόσβημα φλας
(μόνο με κλειδί με τηλεχειριστήριο)Ξεκλείδωμα
κλειδαριών
Γύρισμα κλειδιού
αριστερά
(πλευρά οδηγού
και πλευρική
συρόμενη πόρτα,
όπου προβλέπε-
ται)
Γύρισμα κλειδιού
αριστερά
(πλευρά οδηγού
και πλευρική συ-
ρόμενη πόρτα,
όπου προβλέπε-
ται)
Σύντομη πίεση
επάνω στο πλή-
κτρο
ª
2 αναβοσβησίματαΚλείδωμα
κλειδαριών
από έξω
Γύρισμα κλειδιού
δεξιά (πλευρά
οδηγού και πλευ-
ρική συρόμενη
πόρτα, όπου
προβλέπεται)
Γύρισμα κλειδιού
δεξιά
(πλευρά οδηγού
και πλευρική συ-
ρόμενη πόρτα,
όπου προβλέπε-
ται)
Σύντομη πίεση
επάνω στο πλή-
κτρο
∫
1 αναβόσβημαΕνεργοποίηση
Dead lock
(όπου
προβλέπεται)
–
–
Διπλή πίεση
επάνω στο πλή-
κτρο
∫
3 αναβοσβησίματαΞεκλείδωμα
κλειδαριάς
πόρτας
πορτμπαγκάζ
(όπου προβλέ-
πεται)
–
–
–
2 αναβοσβησίματαΚατέβασμα
παραθύρων
(όπου
προβλέπεται)
–
–
Παρατεταμένη πίε-
ση (για περισσό-
τερο από 2
δευτερόλεπτα)
επάνω στο πλή-
κτρο ª
2 αναβοσβησίματαΑνέβασμα
παραθύρων
(όπου
προβλέπεται)
–
–
Παρατεταμένη πίε-
ση (για περισσό-
τερο από 2
δευτερόλεπτα)
επάνω στο πλή-
κτρο ∫
1 αναβόσβημα
ΣΗΜΕΙΩΣΗ Το κατέβασμα των παράθυρων είναι αποτέλεσμα της εντολής ξεκλειδώματος των θυρών· το ανέβασμα των παράθυρων είναι
αποτέλεσμα μιας εντολής κλειδώματος των θυρών.
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 11
Page 16 of 227
12ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΔΙΑΚΟΠΤΗΣ
ΕΚΚΙΝΗΣΗΣΤο κλειδί μπορεί να γυρίσει σε 4 διαφορετι-
κές θέσεις εικ. 8:❒S: κινητήρας σβηστός, κλειδί μπορεί να
βγει, τιμόνι κλειδωμένο. ❒A: μερικές ηλεκτρικές διατάξεις μπορούν
να λειτουργήσουν.❒M: θέση mar. Όλες οι ηλεκτρικές διατάξεις
μπορούν να λειτουργήσουν.❒D: εκκίνηση του κινητήρα (μη σταθερή θέ-
ση).ΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέση S, βγάλτε το κλει-
δί και γυρίστε το τιμόνι μέχρι να κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι ενώ γυρίζετε
το κλειδί στη θέση M.
Στην περίπτωση παραβίασης
του διακόπτη ανάφλεξης (για
π.χ. προσπάθεια κλοπής), ελέγξτε τη λει-
τουργία στο Δίκτυο Τεχνικής Υποστή-
ριξης της Fiat πριν βάλετε μπροστά τον
κινητήρα.
ΠΡΟΣΟΧΗ
Βγαίνοντας από το αυτοκίνητο
βγάζετε πάντα το κλειδί, έτσι
ώστε να μην ενεργοποιήσει κάποιος, κα-
τά λάθος, τα κουμπιά ελέγχου. Θυμηθεί-
τε να τραβήξετε το χειρόφρενο. Αν το
αυτοκίνητο είναι παρκαρισμένο σε ανη-
φόρα, βάλτε την πρώτη ταχύτητα, ενώ
αν το αυτοκίνητο είναι παρκαρισμένο σε
κατηφόρα, βάλτε την όπισθεν. Μην αφή-
νετε ποτέ παιδιά μέσα στο αυτοκίνητο
χωρίς επίβλεψη.
ΠΡΟΣΟΧΗ
εικ. 8
F0P0010m
Μην βγάζετε ποτέ το κλειδί
όταν το αυτοκίνητο κινείται. Το
τιμόνι θα μπλοκάρει αυτόματα με το
πρώτο στρίψιμο. Αυτό ισχύει πάντα,
ακόμα και στην περίπτωση που το αυ-
τοκίνητο ρυμουλκείται.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά του
αυτοκινήτου, που έχει ως αποτέλεσμα
την παραβίαση του τιμονιού ή της κο-
λώνας του τιμονιού (π.χ. μοντάρισμα
αντικλεπτική διάταξης), η οποία θα μπο-
ρούσε να προκαλέσει τη μείωση των
επιδόσεων του συστήματος και της εγ-
γύησης, σοβαρά προβλήματα στην
ασφάλεια, καθώς και την ασυμφωνία με
τον τύπο του αυτοκινήτου.
ΠΡΟΣΟΧΗ
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 12
Page 17 of 227
13
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
AΤαχύμετρο (δείκτης ταχύτητας)
BΔείκτης στάθμης καυσίμου με λυχνία για
τη ρεζέρβα
CΔείκτης θερμοκρασίας ψυκτικού του κι-
νητήρα με λυχνία μέγιστης θερμοκρα-
σίας
DΣτροφόμετρο
EΟθόνη πολλαπλών λειτουργιών
F0P0012m
εικ. 9
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 13
Page 18 of 227

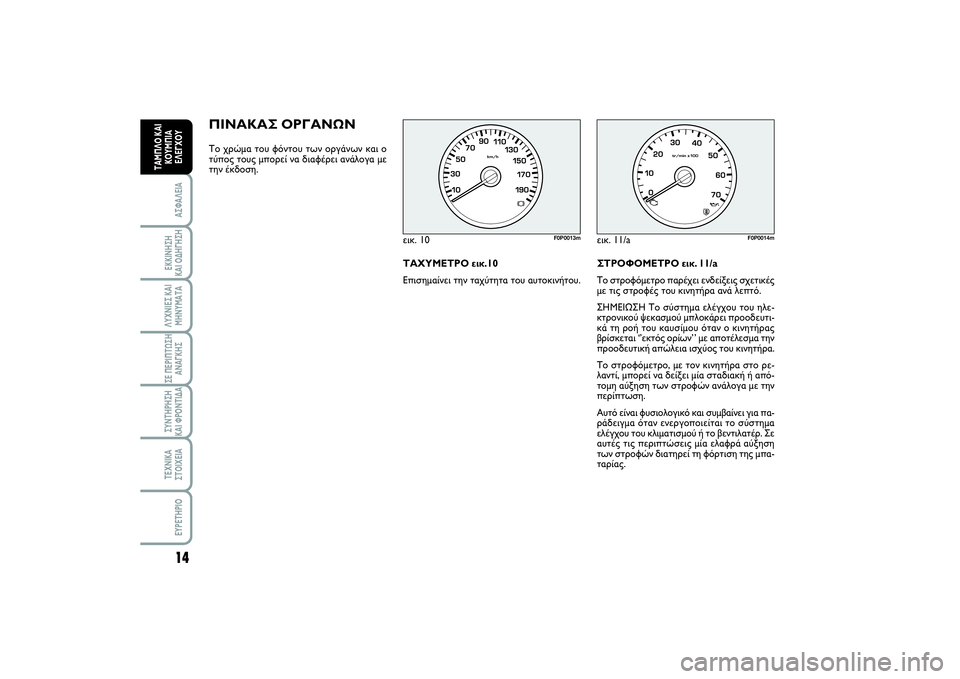

ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝΤο χρώμα του φόντου των οργάνων και ο
τύπος τους μπορεί να διαφέρει ανάλογα με
την έκδοση.
ΣΤΡΟΦΟΜΕΤΡΟ εικ. 11/a
Το στροφόμετρο παρέχει ενδείξεις σχετικές
με τις στροφές του κινητήρα ανά λεπτό.
ΣΗΜΕΙΩΣΗ Το σύστημα ελέγχου του ηλε-
κτρονικού ψεκασμού μπλοκάρει προοδευτι-
κά τη ροή του καυσίμου όταν ο κινητήρας
βρίσκεται ‘’εκτός ορίων’ ’ με αποτέλεσμα την
προοδευτική απώλεια ισχύος του κινητήρα.
Το στροφόμετρο, με τον κινητήρα στο ρε-
λαντί, μπορεί να δείξει μία σταδιακή ή από-
τομη αύξηση των στροφών ανάλογα με την
περίπτωση.
Αυτό είναι φυσιολογικό και συμβαίνει για πα-
ράδειγμα όταν ενεργοποιείται το σύστημα
ελέγχου του κλιματισμού ή το βεντιλατέρ. Σε
αυτές τις περιπτώσεις μία ελαφρά αύξηση
των στροφών διατηρεί τη φόρτιση της μπα-
ταρίας. εικ. 10
F0P0013m
εικ. 11/a
F0P0014m
14ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΤΑΧΥΜΕΤΡΟ εικ.10
Επισημαίνει την ταχύτητα του αυτοκινήτου.
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 14
Page 19 of 227
15
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΔΕΙΚΤΗΣ ΣΤΑΘΜΗΣ ΚΑΥΣΙΜΟΥ
B-εικ. 11/b
Η βελόνα δείχνει την ποσότητα του καυσί-
μου που υπάρχει μέσα στο ρεζερβουάρ.K
ρεζερβουάρ γεμάτο (Δείτε όσα αναφέ-
ρονται στην παράγραφο ‘’Ανεφοδιασμός
του αυτοκινήτου’ ’).
å
ρεζερβουάρ άδειο.
Το άναμμα της λυχνίας
Kδηλώνει ότι μέσα
στο ρεζερβουάρ έχουν μείνει περίπου 7 λί-
τρα καυσίμου.
Μην ταξιδεύετε με το ρεζερβουάρ σχεδόν
άδειο: η πιθανή απουσία τροφοδοσίας μπο-
ρεί να καταστρέψει τον καταλύτη.Εάν η βελόνα φτάσει στην κόκ-
κινη περιοχή, σβήστε αμέσως
τον κινητήρα και επικοινωνήστε
με το Δίκτυο Τεχνικής Εξυπη-
ρέτησης της Fiat .
εικ. 11/b
1/2
F0P0320m
ΔΕΙΚΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
ΨΥΚΤΙΚΟΥ ΚΙΝΗΤΗΡΑ C-εικ. 11/b
Ο δείκτης δείχνει τη θερμοκρασία του ψυ-
κτικού υγρού του κινητήρα και αρχίζει να πα-
ρέχει ενδείξεις όταν η θερμοκρασία του
υγρού ξεπεράσει τους 50°C περίπου.
Κάτω από κανονικές συνθήκες, η βελόνα θα
πρέπει να κινείται ελαφρά στην μεσαία πε-
ριοχή της κλίμακας ανάλογα με τις συνθήκες
λειτουργίας.å
Χαμηλή θερμοκρασία ψυκτικού του κι-
νητήρα.
u
Υψηλή θερμοκρασία ψυκτικού του κινη-
τήρα.
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 15
Page 20 of 227
16ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

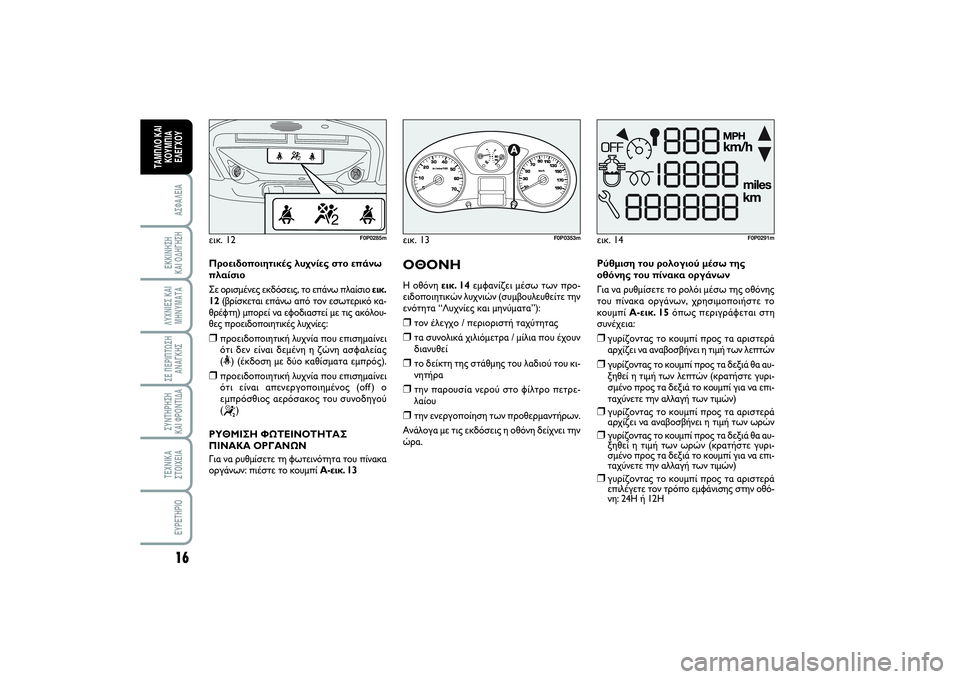

Προειδοποιητικές λυχνίες στο επάνω
πλαίσιο
Σε ορισμένες εκδόσεις, το επάνω πλαίσιο εικ.
12(βρίσκεται επάνω από τον εσωτερικό κα-
θρέφτη) μπορεί να εφοδιαστεί με τις ακόλου-
θες προειδοποιητικές λυχνίες:❒προειδοποιητική λυχνία που επισημαίνει
ότι δεν είναι δεμένη η ζώνη ασφαλείας
(<) (έκδοση με δύο καθίσματα εμπρός).
❒προειδοποιητική λυχνία που επισημαίνει
ότι είναι απενεργοποιημένος (off ) ο
εμπρόσθιος αερόσακος του συνοδηγού
(“
)
ΡΥΘΜΙΣΗ ΦΩΤΕΙΝΟΤΗΤΑΣ
ΠΙΝΑΚΑ ΟΡΓΑΝΩΝ
Για να ρυθμίσετε τη φωτεινότητα του πίνακα
οργάνων: πιέστε το κουμπί A-εικ. 13 εικ. 12
F0P0285m
εικ. 13
1/2
F0P0353m
ΟΘΟΝΗΗ οθόνη εικ. 14εμφανίζει μέσω των προ-
ειδοποιητικών λυχνιών (συμβουλευθείτε την
ενότητα “Λυχνίες και μηνύματα”):❒τον έλεγχο περιοριστή ταχύτητας ❒τα συνολικά χιλιόμετρα μίλια που έχουν
διανυθεί ❒το δείκτη της στάθμης του λαδιού του κι-
νητήρα❒την παρουσία νερού στο φίλτρο πετρε-
λαίου❒την ενεργοποίηση των προθερμαντήρων.
Ανάλογα με τις εκδόσεις η οθόνη δείχνει την
ώρα. εικ. 14
F0P0291m
Ρύθμιση του ρολογιού μέσω της
οθόνης του πίνακα οργάνων
Για να ρυθμίσετε το ρολόι μέσω της οθόνης
του πίνακα οργάνων, χρησιμοποιήστε το
κουμπί A-εικ. 15όπως περιγράφεται στη
συνέχεια: ❒γυρίζοντας το κουμπί προς τα αριστερά
αρχίζει να αναβοσβήνει η τιμή των λεπτών❒γυρίζοντας το κουμπί προς τα δεξιά θα αυ-
ξηθεί η τιμή των λεπτών (κρατήστε γυρι-
σμένο προς τα δεξιά το κουμπί για να επι-
ταχύνετε την αλλαγή των τιμών)❒γυρίζοντας το κουμπί προς τα αριστερά
αρχίζει να αναβοσβήνει η τιμή των ωρών❒γυρίζοντας το κουμπί προς τα δεξιά θα αυ-
ξηθεί η τιμή των ωρών (κρατήστε γυρι-
σμένο προς τα δεξιά το κουμπί για να επι-
ταχύνετε την αλλαγή των τιμών)❒γυρίζοντας το κουμπί προς τα αριστερά
επιλέγετε τον τρόπο εμφάνισης στην οθό-
νη: 24H ή 12H
001-019 SCUDO LUM GR 12/12/13 13.28 Pagina 16
