FIAT SCUDO 2014 Drift- och underhållshandbok (in Swedish)

140
SÄKERHET
START OCH
KÖRNING
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
Lampor Ref. figur Typ Effekt
Helljus
Halvljus
Positionsljus fram
Dimljus (berörda versioner/marknader)
Körriktningsvisare fram
Körriktningsvisare på sidorna
Körriktningsvisare bak
Positionsljus bak
Bromsljus
3:e stoppljus (extra stoppljus):
– Två sidohängda bakdörrar
– Två sidohängda bakdörrar (högt tak)/
baklucka
Backljus
Dimbakljus
Nummerplåtsbelysning
Takbelysning fram med spotlights
Takbelysning bakH4
H4
W5W
H4
PY21W (ambra)
WY5W (ambra)
PY21W (ambra)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55 W
55 W
5 W
55 W
21 W
5 W
21 W
5 W
5 W
5 W
21 W
21 W
21 W
5 W
5 W
5 W
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 140

141
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UTBYTE AV UTVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se föregående avsnitt ”Byte av en lampa”.
FRÄMRE
STRÅLKASTARENHETER
Lampgrupperna fram omfattar halvljus, hel-
ljus, positionsljus och körriktningsvisare.HALVLJUS/HELLJUS fig. 9
För att byta lampa gör man så här:❒Dra i mittenlocket Ai respektive flik.
❒Lossa det elektriska kontaktdonet.
❒Lossa lamphållarens fjäder.
❒Byt lampan och sätt tillbaka locket A
och försäkra dig om korrekt blockering.
POSITIONSLJUS fig. 9
För att byta lampa gör man så här:
❒Dra i mittenlocket Ai respektive flik.
❒Ta ut den tryckmonterade lampan och
lossa elkontakten.
❒Byt lampan och sätt tillbaka locket A
och försäkra dig om korrekt blockering.
fig. 9F0P0178m
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 141

142
SÄKERHET
START OCH
KÖRNING
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
KÖRRIKTNINGSVISARE FRAM
fig. 10
För att byta lampan, gör så här:
❒Vrid lamphållare Amoturs.
❒Ta ut lamphållaren och ta sedan ut lam-
pan genom att trycka på den lätt och
vrida moturs.
❒Byt lampan och sätt tillbaka lamphålla-
ren Agenom att vrida den moturs och
försäkra dig om korrekt blockering.
DIMLJUS fig. 11
För byte av främre dimljus, kontakta Fiats
servicenät.KÖRRIKTNINGSVISARE
PÅ SIDORNA fig. 12
För att byta lampa gör man så här:
❒Tryck på den transparenta kåpan Aför
att pressa samman den interna spärrfjä-
dern och dra sedan ut enheten.
❒Vrid lamphållaren moturs, ta bort lam-
pan och byt ut lampan.
❒Sätt tillbaka lamphållaren i den transpa-
renta kåpan och vrid den medurs.
❒Sätt tillbaka enheten och se till att den
invändiga fjädern snäpper fast.
fig. 11F0P0181m
fig. 10F0P0179mfig. 12
A
F0P0297m
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 142

143
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
STRÅLKASTARENHETER BAK
fig. 13
De bakre lamporna omfattar positions-
/stoppljus, körriktningsvisare, back- och
dimbakljus.
fig. 13F0P0184m
För att ta bort bakljusen och byta lampor,
öppna de sidohängda bakdörrarna 180°
(se avsnitt ”Två sidohängda bakdörrar”
i kapitel ”Instrumentpanel och reglage”).
fig. 14F0P0185m
För att byta lampa gör man så här:
❒Identifiera lampan som ska bytas ut.
❒Ta bort de två fästmuttrarna Aoch B.
❒Ta ut den transparenta enheten utifrån.
❒Håll i enheten och lossa det elektriska
kontaktdonet.
❒Sära på flikarna och ta ur lamphållaren.
❒Ta bort lampan genom att trycka in den
lätt och vrida den moturs (bajonett-
fattning). Byt ut lampan.
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 143

144
SÄKERHET
START OCH
KÖRNING
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
Version med högt tak
❒Skruva loss fästskruvarna Amed nyck-
el nr. 8.
❒Ta ur lamphållaren.
❒Ta ur den tryckmonterade lampan och
byt ut den.SKYLTLJUS
För att byta lampa gör man så här:
Versioner med sidohängda dörrar
fig. 17❒Ta bort den invändiga beklädanden.
❒Lossa det elektriska kontaktdonet ge-
nom att sära på respektive flik.
❒Ta bort plastskydd
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m

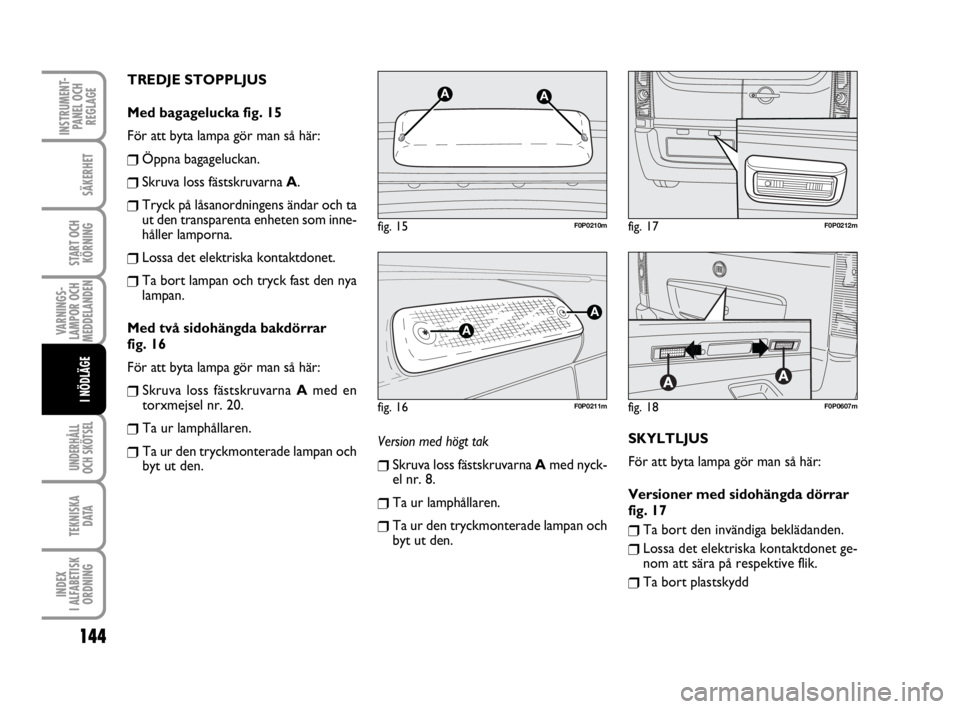

TREDJE STOPPLJUS
Med bagagelucka fig. 15
För att byta lampa gör man så här:
❒Öppna bagageluckan.
❒Skruva loss fästskruvarna A.
❒Tryck på låsanordningens ändar och ta
ut den transparenta enheten som inne-
håller lamporna.
❒Lossa det elektriska kontaktdonet.
❒Ta bort lampan och tryck fast den nya
lampan.
Med två sidohängda bakdörrar
fig. 16
För att byta lampa gör man så här:
❒Skruva loss fästskruvarna Amed en
torxmejsel nr. 20.
❒Ta ur lamphållaren.
❒Ta ur den tryckmonterade lampan och
byt ut den.
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 144

145
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
BYTE AV INVÄNDIG
LAMPA
För typ av lampa och motsvarande effekt,
se avsnittet ”Byte av en lampa”.
TAKBELYSNING
För att byta lamporna gör man så här:
❒Ta bort takbelysningen vid punkterna
som markeras med pilarna.
❒Byt ut lamporna genom att lossa dem
från sidokontakterna och se till att de
fästs korrekt mellan kontakterna.
❒Fäst takbelysningen i sitt säte och se till
att den fästs riktigt.
fig. 19F0P0298m
fig. 20F0P0234m
❒Och vrid lamphållaren ett kvarts varv
moturs.
❒Byt ut lampan.
Versioner med baklucka fig. 18
❒Tryck på punkten som markeras med
pilen och ta bort den transparenta en-
heten A.
❒Byt ut lampan genom att lossa den från
sidokontakterna. Sätt i den nya lampan
och se till att den fästs korrekt mellan
kontakterna.
❒Tryck fast den genomskinliga enheten.
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 145

146
SÄKERHET
START OCH
KÖRNING
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE

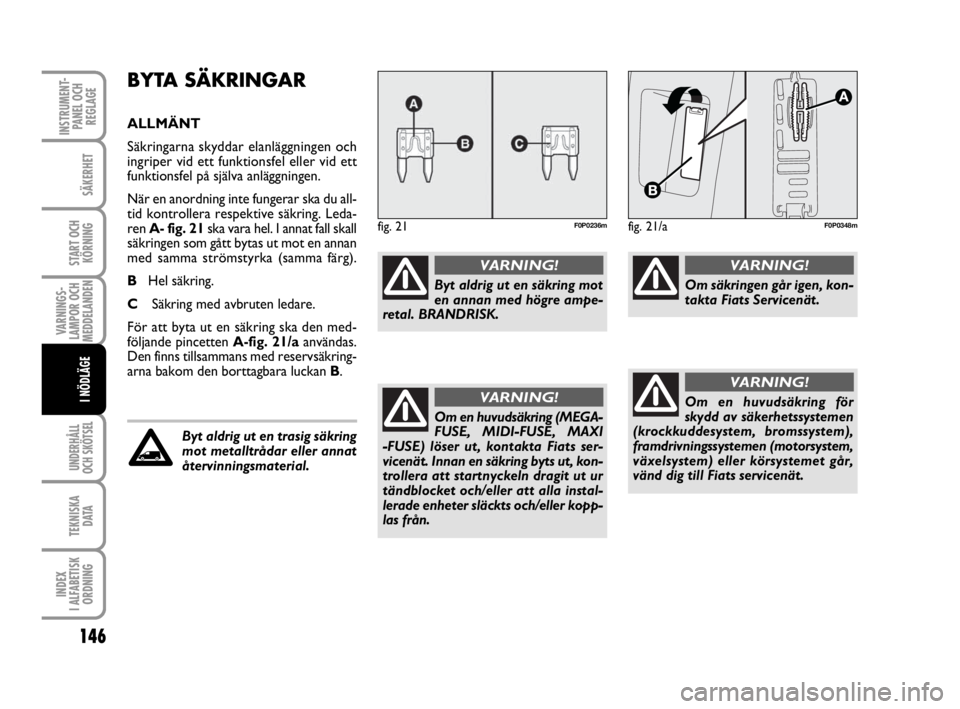

BYTA SÄKRINGAR
ALLMÄNT
Säkringarna skyddar elanläggningen och
ingriper vid ett funktionsfel eller vid ett
funktionsfel på själva anläggningen.
När en anordning inte fungerar ska du all-
tid kontrollera respektive säkring. Leda-
ren A- fig. 21ska vara hel. I annat fall skall
säkringen som gått bytas ut mot en annan
med samma strömstyrka (samma färg).
BHel säkring.
CSäkring med avbruten ledare.
För att byta ut en säkring ska den med-
följande pincetten A-fig. 21/a användas.
Den finns tillsammans med reservsäkring-
arna bakom den borttagbara luckan B.
fig. 21F0P0236m
Byt aldrig ut en säkring mot
en annan med högre ampe-
retal. BRANDRISK.
VARNING!
Byt aldrig ut en trasig säkring
mot metalltrådar eller annat
återvinningsmaterial.
Om en huvudsäkring (MEGA-
FUSE, MIDI-FUSE, MAXI
-FUSE) löser ut, kontakta Fiats ser-
vicenät. Innan en säkring byts ut, kon-
trollera att startnyckeln dragit ut ur
tändblocket och/eller att alla instal-
lerade enheter släckts och/eller kopp-
las från.
VARNING!
Om säkringen går igen, kon-
takta Fiats Servicenät.
VARNING!
Om en huvudsäkring för
skydd av säkerhetssystemen
(krockkuddesystem, bromssystem),
framdrivningssystemen (motorsystem,
växelsystem) eller körsystemet går,
vänd dig till Fiats servicenät.
VARNING!
fig. 21/aF0P0348m
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 146

Säkringsbox i instrumentpanel på passagerarsida
ELFÖRBRUKARE SÄKRING AMPERE
Bakrutetorkare
Ledig
Regleringsanordning för strålkastarinställning, diagnosuttag,
ESP-styrenhet, ventilation, partikelfilterpump, styrsensor
Elektrisk backspegel, fönsterhiss passagerarsida fram
Matning främre fönsterhissar
Takbelysning, belysning i handsfack
Flerfunktionsdisplay, stöldskyddslarm, bilradio,
CD-växlare, radiotelefon, styrenhet uttag släp,
styrenhet för karosskydd
Cigarettändare, uttag lastutrymme
Bakre regleringsanordning strålkastarinställning,
tändningslås, instrumentpanel
Diagnosuttag, styrenhet stöldskydd
Handsfreesats, styrenhet krockkudde
Styrenhet uttag motor, styrenhet uttag släp
Regnsensor, automatisk klimatanläggning instrumentpanel,
ventilation kupéns bakre del (utrustning av kombityp)
Låsa/låsa upp dörrar
Ledig
Eluppvärmd bakruta och backspeglar
147
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
❒Fäll ut förvaringsfacket och dra ut det
med kraft för att komma åt säkring-
arna.
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 147

148
SÄKERHET
START OCH
KÖRNING
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30

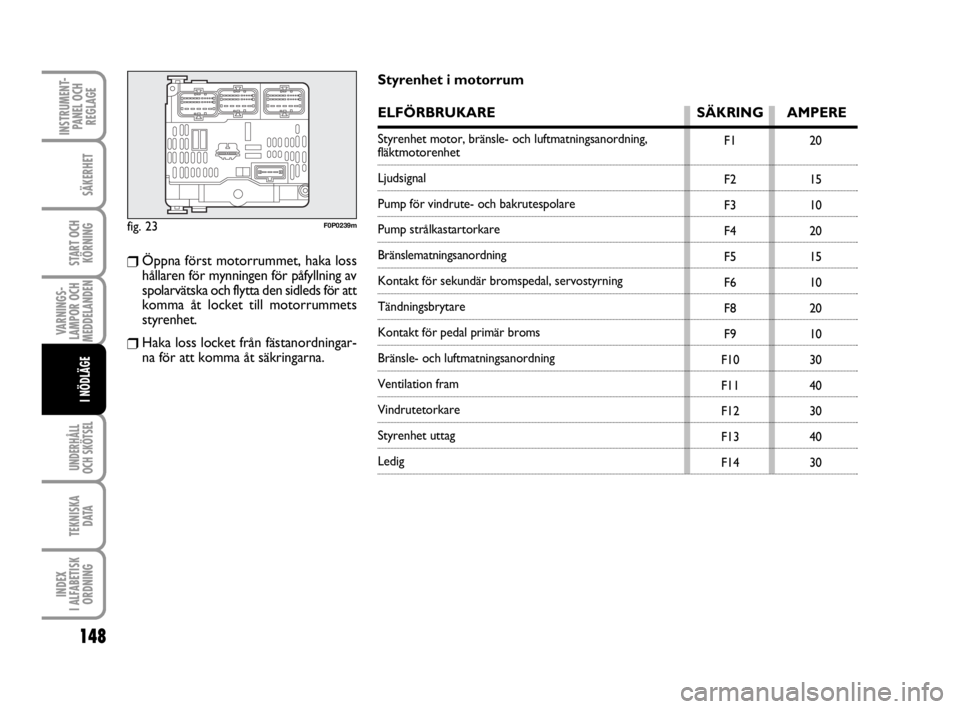

Styrenhet i motorrum
ELFÖRBRUKARE SÄKRING AMPERE
Styrenhet motor, bränsle- och luftmatningsanordning, fläktmotorenhet
Ljudsignal
Pump för vindrute- och bakrutespolare
Pump strålkastartorkare
Bränslematningsanordning
Kontakt för sekundär bromspedal, servostyrning
Tändningsbrytare
Kontakt för pedal primär broms
Bränsle- och luftmatningsanordning
Ventilation fram
Vindrutetorkare
Styrenhet uttag
Ledig
❒Öppna först motorrummet, haka loss
hållaren för mynningen för påfyllning av
spolarvätska och flytta den sidleds för att
komma åt locket till motorrummets
styrenhet.
❒Haka loss locket från fästanordningar-
na för att komma åt säkringarna.
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 148

149
VARNINGS-
LAMPOR OCH
MEDDELANDEN
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE

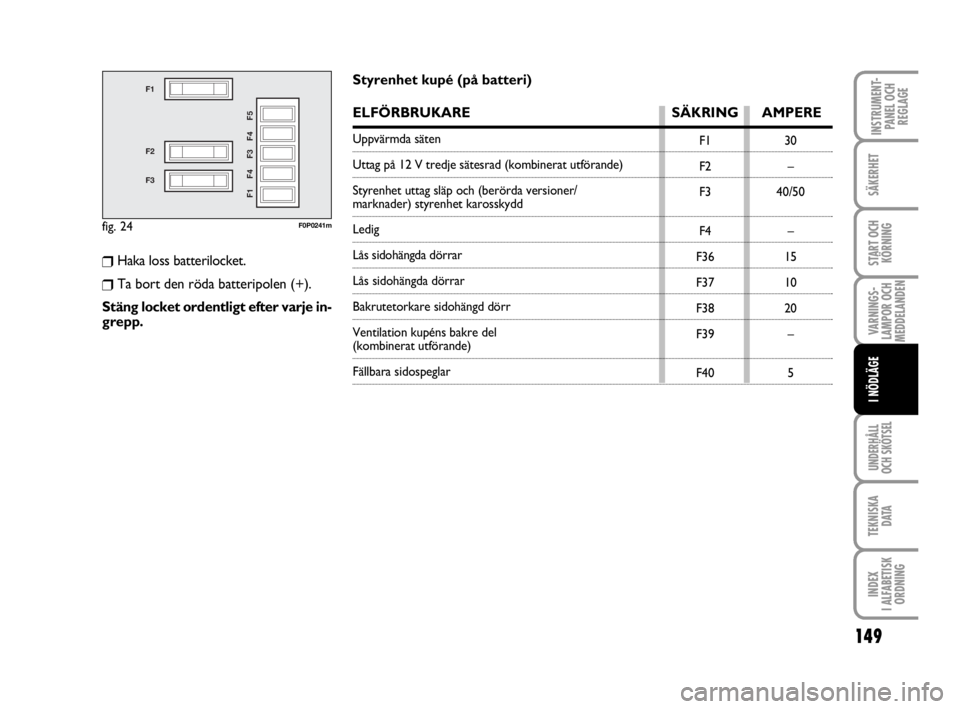

fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Styrenhet kupé (på batteri)
ELFÖRBRUKARE SÄKRING AMPERE
Uppvärmda säten
Uttag på 12 V tredje sätesrad (kombinerat utförande)
Styrenhet uttag släp och (berörda versioner/
marknader) styrenhet karosskydd
Ledig
Lås sidohängda dörrar
Lås sidohängda dörrar
Bakrutetorkare sidohängd dörr
Ventilation kupéns bakre del
(kombinerat utförande)
Fällbara sidospeglar
❒Haka loss batterilocket.
❒Ta bort den röda batteripolen (+).
Stäng locket ordentligt efter varje in-
grepp.
133-152 SCUDO LUM SW 4e:133-152 ScudoG9 IT 8/6/10 2:01 PM Page 149
