FIAT SCUDO 2014 Notice d'entretien (in French)

Les données de cette brochure sont fournies à titre indicatif.
Fiat pourra, à n’importe quel moment, appliquer aux modèles décrits dans la présente notice toute modification
estimée nécessaire pour des raisons techniques ou commerciales.
Pour toute information, nous prions le Client de bien vouloir s’adresser au Concessionnaire ou Siège Fiat le plus proche.
Impression sur papier écologique sans chlore.
NOTICE D’ENTRETIEN
FIATSCUDO
FRANÇAIS
SCUDO UM FRA 19-06-2007 8:25 Pagina 1

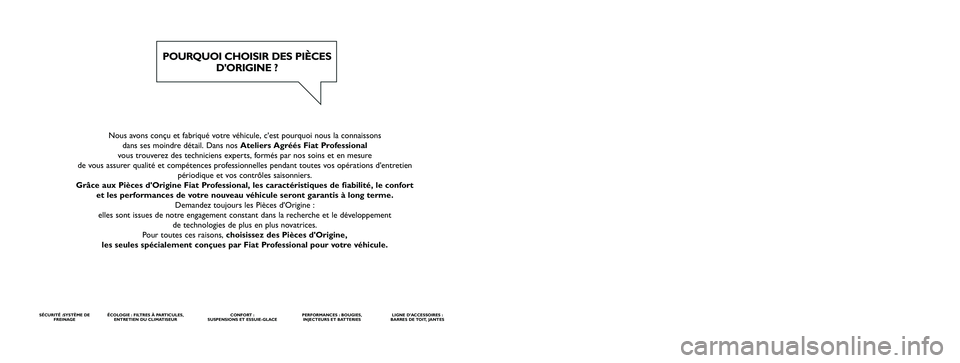

Nous avons conçu et fabriqué votre véhicule, c'est pourquoi nous la connaissons
dans ses moindre détail. Dans nos Ateliers Agréés Fiat Professional
vous trouverez des techniciens experts, formés par nos soins et en mesure
de vous assurer qualité et compétences professionnelles pendant toutes vos opérations d'entretien
périodique et vos contrôles saisonniers.
Grâce aux Pièces d'Origine Fiat Professional, les caractéristiques de fiabilité, le confort
et les performances de votre nouveau véhicule seront garantis à long terme.
Demandez toujours les Pièces d'Origine :
elles sont issues de notre engagement constant dans la recherche et le développement
de technologies de plus en plus novatrices.
Pour toutes ces raisons, choisissez des Pièces d'Origine,
les seules spécialement conçues par Fiat Professional pour votre véhicule.
SÉCURITÉ :SYSTÈME DE
FREINAGEÉCOLOGIE : FILTRES À PARTICULES,
ENTRETIEN DU CLIMATISEURCONFORT :
SUSPENSIONS ET ESSUIE-GLACEPERFORMANCES : BOUGIES,
INJECTEURS ET BATTERIESLIGNE D'ACCESSOIRES :
BARRES DE TOIT, JANTES
POURQUOI CHOISIR DES PIÈCES
D'ORIGINE ?
SCUDO UM FR:SCUDO UM FRA 30-05-2011 14:06 Pagina 2

CHOISIR LES PIÈCES D’ORIGINE,
C’EST TOUT NATUREL !
PERFORMANCE
PIÈCES DÉTACHÉES D’ORIGINE
CONFORTPIÈCES DÉTACHÉES D’ORIGINE
PIÈCES DÉTACHÉES D’ORIGINE
ENVIRONNEMENT
PIÈCES DÉTACHÉES D’ORIGINE
VALEURPIÈCES DÉTACHÉES D’ORIGINE
ACCESSOIRESPIÈCES DÉTACHÉES D’ORIGINE
SÉCURITÉ
001-019 SCUDO LUM F 19/11/13 08.21 Pagina A

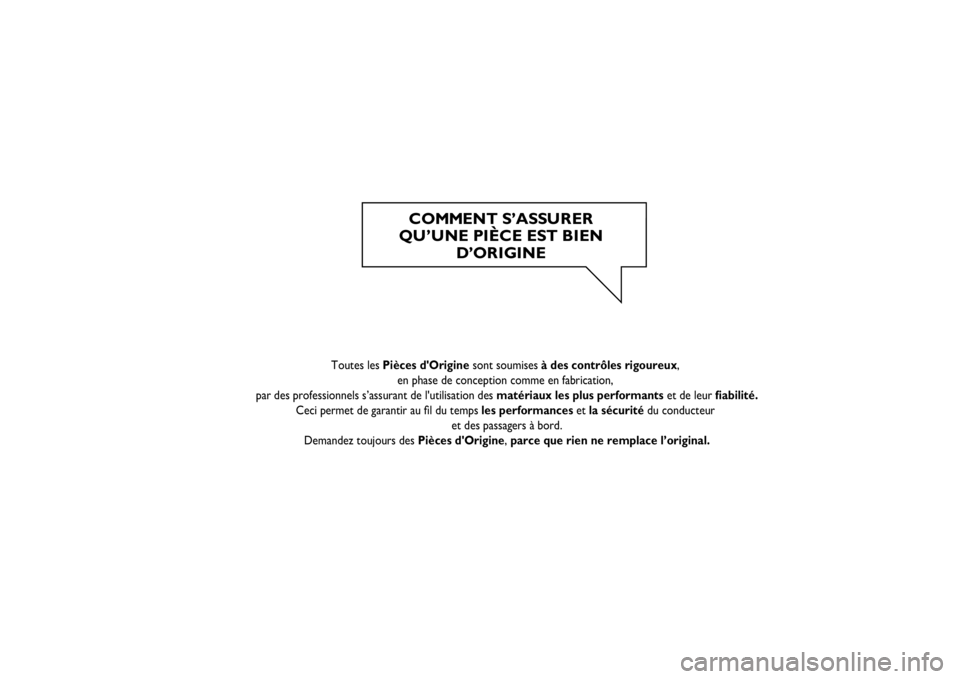

C OMMENT S’ASSU R ER
QU’UNE PIÈCE EST BIEN
D’ORIGINE




Toutes les Pièces d'Origine sont soumises à des contrôles rigoureux,
en phase de conception comme en fabrication,
par des professionnels s’assurant de l'utilisation des matériaux les plus performants et de leur fiabilité.
Ceci permet de garantir au fil du temps les performances et la sécurité du conducteur
et des passagers à bord.
Demandez toujours des Pièces d'Origine, parce que rien ne remplace l’original.
001-019 SCUDO LUM F 19/11/13 08.21 Pagina B

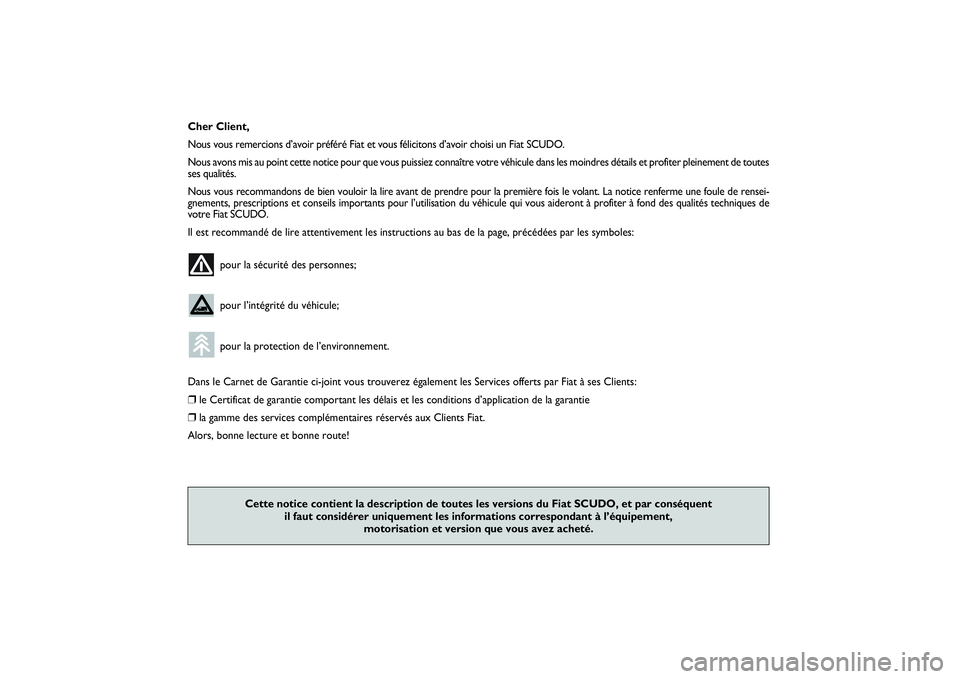

Cher Client,
Nous vous remercions d’avoir préféré Fiat et vous félicitons d’avoir choisi un Fiat SCUDO.
Nous avons mis au point cette notice pour que vous puissiez connaître votre véhicule dans les moindres détails et profiter pleinement de toutes
ses qualités.
Nous vous recommandons de bien vouloir la lire avant de prendre pour la première fois le volant. La notice renferme une foule de rensei-
gnements, prescriptions et conseils importants pour l’utilisation du véhicule qui vous aideront à profiter à fond des qualités techniques de
votre Fiat SCUDO.
Il est recommandé de lire attentivement les instructions au bas de la page, précédées par les symboles:
pour la sécurité des personnes;
pour l’intégrité du véhicule;
pour la protection de l’environnement.
Dans le Carnet de Garantie ci-joint vous trouverez également les Services offerts par Fiat à ses Clients:❒
le Certificat de garantie comportant les délais et les conditions d’application de la garantie
❒
la gamme des services complémentaires réservés aux Clients Fiat.
Alors, bonne lecture et bonne route!
Cette notice contient la description de toutes les versions du Fiat SCUDO, et par conséquent
il faut considérer uniquement les informations correspondant à l’équipement,
motorisation et version que vous avez acheté.
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 1

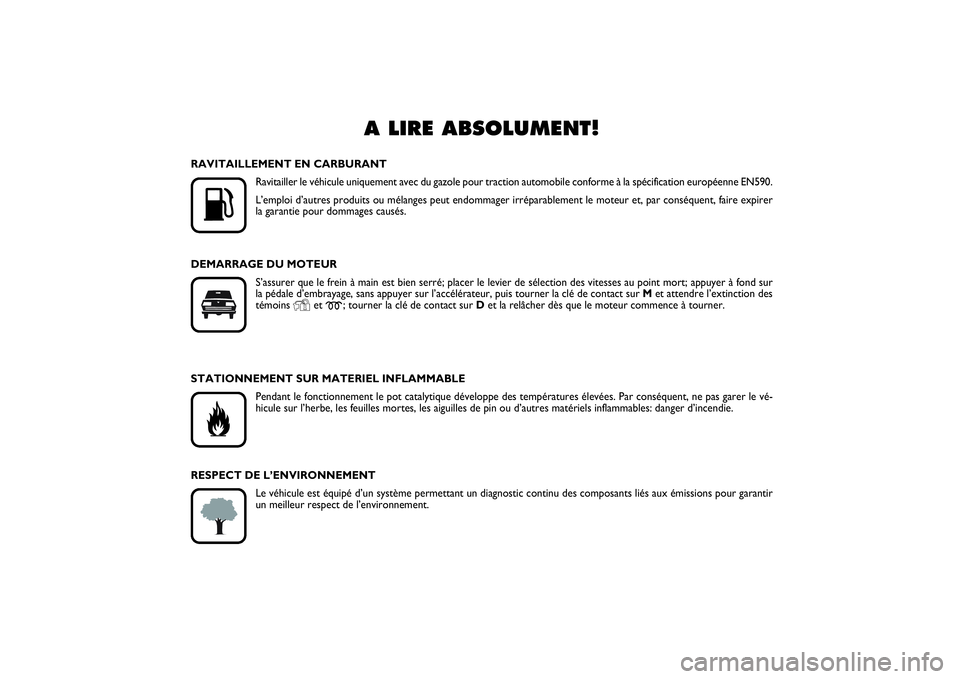

A LIRE ABSOLUMENT!
K
RAVITAILLEMENT EN CARBURANT
Ravitailler le véhicule uniquement avec du gazole pour traction automobile conforme à la spécification européenne EN590.
L’emploi d’autres produits ou mélanges peut endommager irréparablement le moteur et, par conséquent, faire expirer
la garantie pour dommages causés.
DEMARRAGE DU MOTEUR
S’assurer que le frein à main est bien serré; placer le levier de sélection des vitesses au point mort; appuyer à fond sur
la pédale d’embrayage, sans appuyer sur l’accélérateur, puis tourner la clé de contact sur Met attendre l’extinction des
témoins
Y
et
m
; tourner la clé de contact sur Det la relâcher dès que le moteur commence à tourner.
STATIONNEMENT SUR MATERIEL INFLAMMABLE
Pendant le fonctionnement le pot catalytique développe des températures élevées. Par conséquent, ne pas garer le vé-
hicule sur l’herbe, les feuilles mortes, les aiguilles de pin ou d’autres matériels inflammables: danger d’incendie.
RESPECT DE L’ENVIRONNEMENT
Le véhicule est équipé d’un système permettant un diagnostic continu des composants liés aux émissions pour garantir
un meilleur respect de l’environnement.
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 2

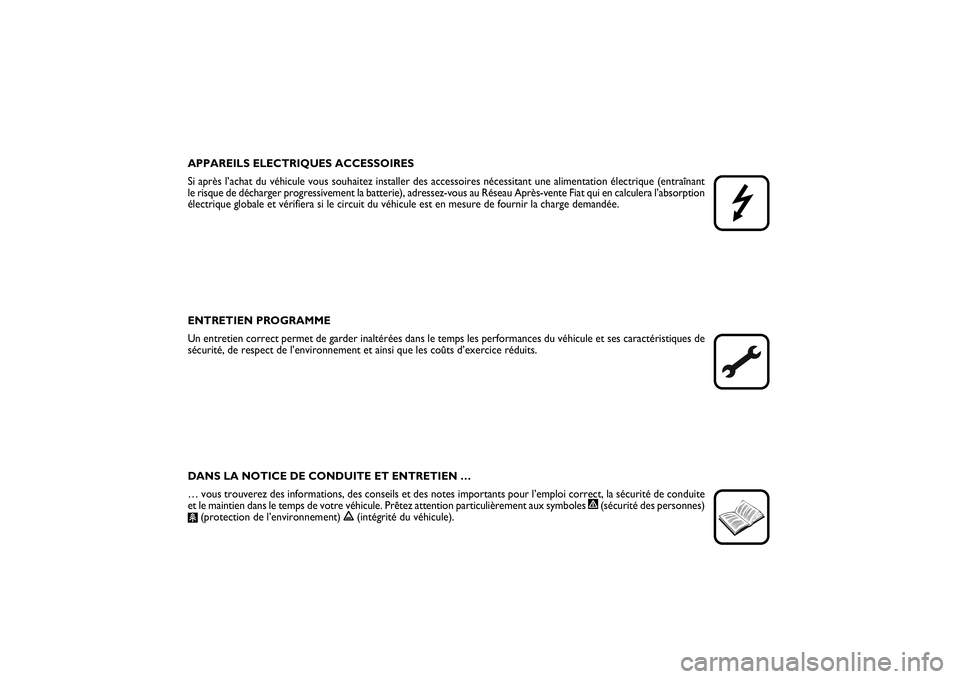

APPAREILS ELECTRIQUES ACCESSOIRES
Si après l’achat du véhicule vous souhaitez installer des accessoires nécessitant une alimentation électrique (entraînant
le risque de décharger progressivement la batterie), adressez-vous au Réseau Après-vente Fiat qui en calculera l’absorption
électrique globale et vérifiera si le circuit du véhicule est en mesure de fournir la charge demandée.
ENTRETIEN PROGRAMME
Un entretien correct permet de garder inaltérées dans le temps les performances du véhicule et ses caractéristiques de
sécurité, de respect de l’environnement et ainsi que les coûts d’exercice réduits.
DANS LA NOTICE DE CONDUITE ET ENTRETIEN …
… vous trouverez des informations, des conseils et des notes importants pour l’emploi correct, la sécurité de conduite
et le maintien dans le temps de votre véhicule. Prêtez attention particulièrement aux symboles
"
(sécurité des personnes)
#
(protection de l’environnement)
!
(intégrité du véhicule).

001-019 SCUDO LUM F 19/11/13 08.21 Pagina 3

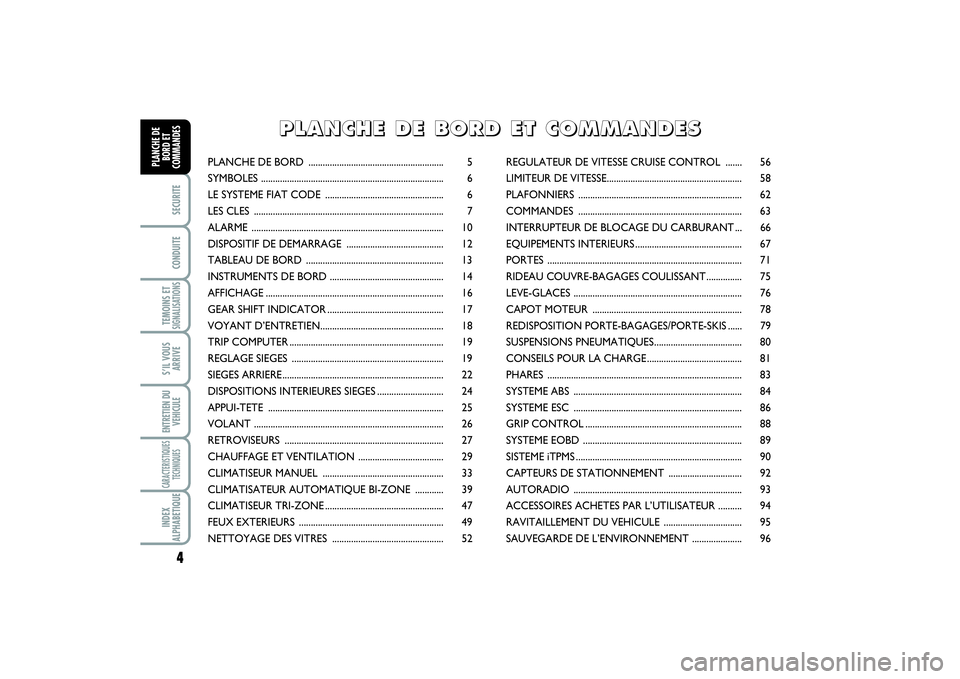

4SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
PLANCHE DE BORD ......................................................... 5
SYMBOLES ............................................................................. 6
LE SYSTEME FIAT CODE .................................................. 6
LES CLES ................................................................................ 7
ALARME ................................................................................. 10
DISPOSITIF DE DEMARRAGE ......................................... 12
TABLEAU DE BORD .......................................................... 13
INSTRUMENTS DE BORD ................................................ 14
AFFICHAGE........................................................................... 16
GEAR SHIFT INDICATOR................................................. 17
VOYANT D’ENTRETIEN.................................................... 18
TRIP COMPUTER................................................................. 19
REGLAGE SIEGES ................................................................ 19
SIEGES ARRIERE.................................................................... 22
DISPOSITIONS INTERIEURES SIEGES............................ 24
APPUI-TETE .......................................................................... 25
VOLANT ................................................................................ 26
RETROVISEURS ................................................................... 27
CHAUFFAGE ET VENTILATION .................................... 29
CLIMATISEUR MANUEL ................................................... 33
CLIMATISATEUR AUTOMATIQUE BI-ZONE ............ 39
CLIMATISEUR TRI-ZONE.................................................. 47
FEUX EXTERIEURS ............................................................. 49
NETTOYAGE DES VITRES ............................................... 52REGULATEUR DE VITESSE CRUISE CONTROL ....... 56
LIMITEUR DE VITESSE......................................................... 58
PLAFONNIERS ..................................................................... 62
COMMANDES ..................................................................... 63
INTERRUPTEUR DE BLOCAGE DU CARBURANT ... 66
EQUIPEMENTS INTERIEURS............................................. 67
PORTES .................................................................................. 71
RIDEAU COUVRE-BAGAGES COULISSANT ............... 75
LEVE-GLACES ....................................................................... 76
CAPOT MOTEUR ............................................................... 78
REDISPOSITION PORTE-BAGAGES/PORTE-SKIS ...... 79
SUSPENSIONS PNEUMATIQUES..................................... 80
CONSEILS POUR LA CHARGE ........................................ 81
PHARES .................................................................................. 83
SYSTEME ABS ....................................................................... 84
SYSTEME ESC ....................................................................... 86
GRIP CONTROL.................................................................. 88
SYSTEME EOBD ................................................................... 89
SISTEME iTPMS...................................................................... 90
CAPTEURS DE STATIONNEMENT ............................... 92
AUTORADIO ....................................................................... 93
ACCESSOIRES ACHETES PAR L’UTILISATEUR .......... 94
RAVITAILLEMENT DU VEHICULE ................................. 95
SAUVEGARDE DE L’ENVIRONNEMENT ..................... 96
P P
L L
A A
N N
C C
H H
E E

D D
E E

B B
O O
R R
D D

E E
T T

C C
O O
M M
M M
A A
N N
D D
E E
S S
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 4

5SECURITECONDUITETEMOINS ETSIGNALISATIONSIS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

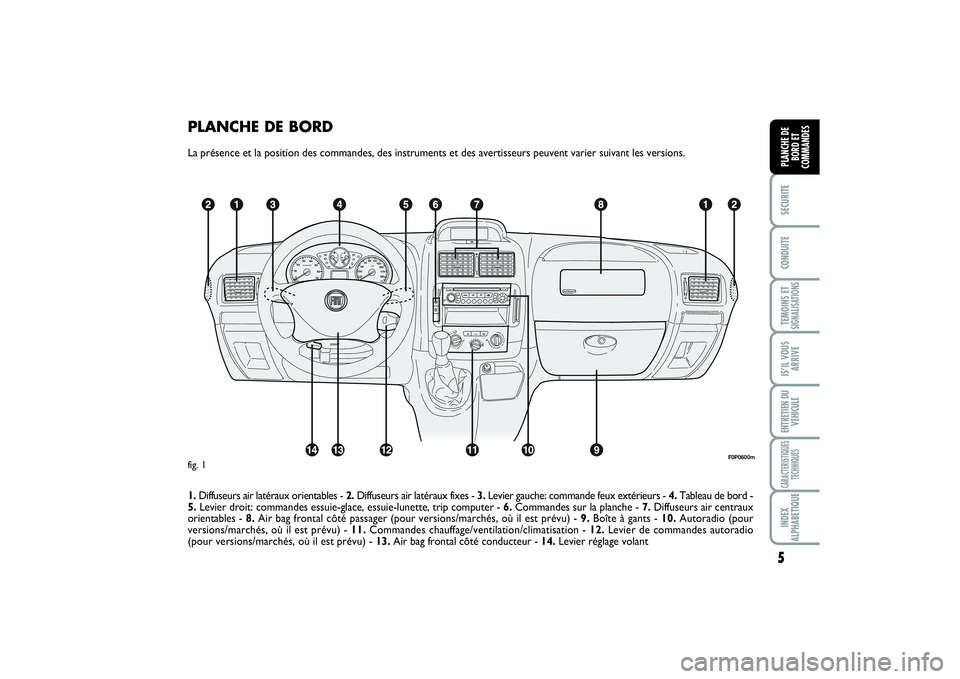

PLANCHE DE BORDLa présence et la position des commandes, des instruments et des avertisseurs peuvent varier suivant les versions.
1.Diffuseurs air latéraux orientables - 2.Diffuseurs air latéraux fixes - 3.Levier gauche: commande feux extérieurs - 4.Tableau de bord -
5.Levier droit: commandes essuie-glace, essuie-lunette, trip computer - 6.Commandes sur la planche - 7.Diffuseurs air centraux
orientables - 8.Air bag frontal côté passager (pour versions/marchés, où il est prévu) - 9.Boîte à gants - 10.Autoradio (pour
versions/marchés, où il est prévu) - 11.Commandes chauffage/ventilation/climatisation - 12.Levier de commandes autoradio
(pour versions/marchés, où il est prévu) - 13.Air bag frontal côté conducteur - 14. Levier réglage volant
F0P0600m
fig. 1
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 5

6SECURITECONDUITETEMOINS ETSIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES

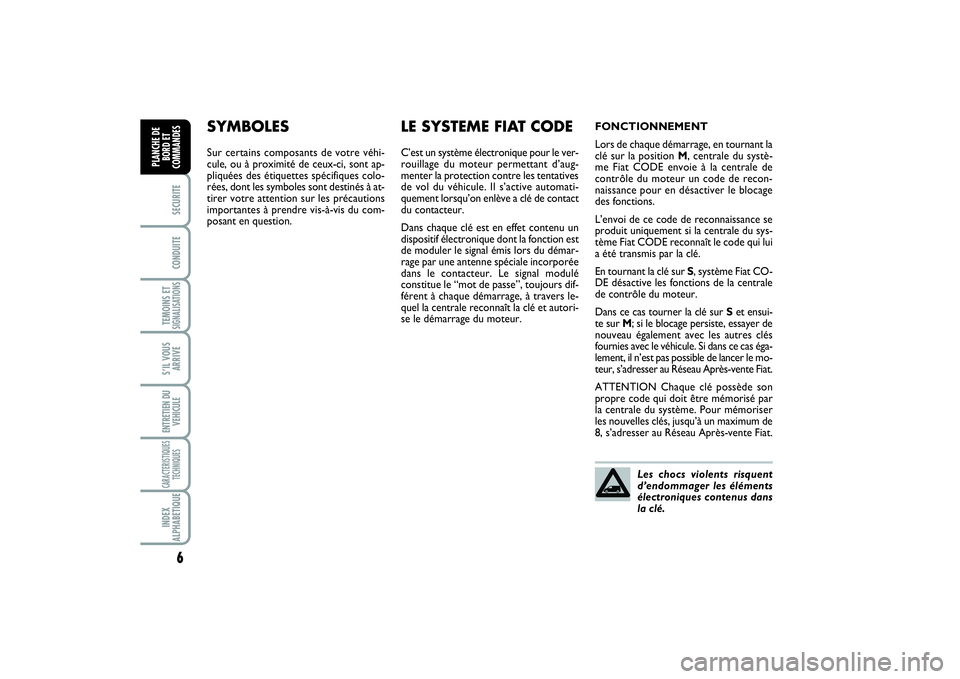

SYMBOLESSur certains composants de votre véhi-
cule, ou à proximité de ceux-ci, sont ap-
pliquées des étiquettes spécifiques colo-
rées, dont les symboles sont destinés à at-
tirer votre attention sur les précautions
importantes à prendre vis-à-vis du com-
posant en question.
LE SYSTEME FIAT CODEC’est un système électronique pour le ver-
rouillage du moteur permettant d’aug-
menter la protection contre les tentatives
de vol du véhicule. Il s’active automati-
quement lorsqu’on enlève a clé de contact
du contacteur.
Dans chaque clé est en effet contenu un
dispositif électronique dont la fonction est
de moduler le signal émis lors du démar-
rage par une antenne spéciale incorporée
dans le contacteur. Le signal modulé
constitue le “mot de passe”, toujours dif-
férent à chaque démarrage, à travers le-
quel la centrale reconnaît la clé et autori-
se le démarrage du moteur.
Les chocs violents risquent
d’endommager les éléments
électroniques contenus dans
la clé.
FONCTIONNEMENT
Lors de chaque démarrage, en tournant la
clé sur la position M, centrale du systè-
me Fiat CODE envoie à la centrale de
contrôle du moteur un code de recon-
naissance pour en désactiver le blocage
des fonctions.
L’envoi de ce code de reconnaissance se
produit uniquement si la centrale du sys-
tème Fiat CODE reconnaît le code qui lui
a été transmis par la clé.
En tournant la clé sur S, système Fiat CO-
DE désactive les fonctions de la centrale
de contrôle du moteur.
Dans ce cas tourner la clé sur Set ensui-
te sur M; si le blocage persiste, essayer de
nouveau également avec les autres clés
fournies avec le véhicule. Si dans ce cas éga-
lement, il n’est pas possible de lancer le mo-
teur, s’adresser au Réseau Après-vente Fiat.
ATTENTION Chaque clé possède son
propre code qui doit être mémorisé par
la centrale du système. Pour mémoriser
les nouvelles clés, jusqu’à un maximum de
8, s’adresser au Réseau Après-vente Fiat.
001-019 SCUDO LUM F 19/11/13 08.21 Pagina 6
