FIAT SCUDO 2014 Instrukcja obsługi (in Polish)

Dane zawarte w tej publikacji podane sà jedynie w celu informacyjnym.
Fiat zastrzega sobie w ka˝dym momencie prawo do modyfikacji modeli opisanych w tej publikacji ze wzgl´dów technicznych lub handlowych.
W celu uzyskania dalszych informacji zapraszamy do stacji ASO Fiat.
Druk na papierze ekologicznym bez chloru.
POLSKA
INSTRUKCJA OBSUGI
FIATSCUDO
SCUDO UM PL 23-06-2009 8:21 Pagina 1

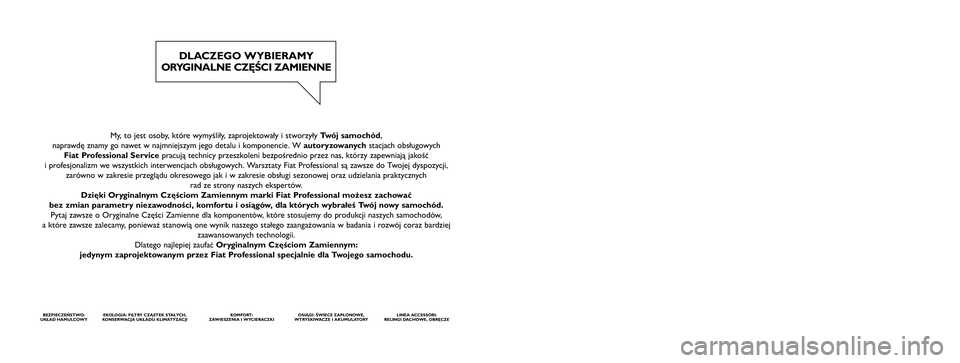

My, to jest osoby, które wymyśliły, zaprojektowały i stworzyły Twój samochód,
naprawdę znamy go nawet w najmniejszym jego detalu i komponencie. W autoryzowanychstacjach obsługowych
Fiat Professional Servicepracują technicy przeszkoleni bezpośrednio przez nas, którzy zapewniają jakość
i profesjonalizm we wszystkich interwencjach obsługowych. Warsztaty Fiat Professional są zawsze do Twojej dyspozycji,
zarówno w zakresie przeglądu okresowego jak i w zakresie obsługi sezonowej oraz udzielania praktycznych
rad ze strony naszych ekspertów.
Dzięki Oryginalnym Częściom Zamiennym marki Fiat Professional możesz zachować
bez zmian parametry niezawodności, komfortu i osiągów, dla których wybrałeś Twój nowy samochód.
Pytaj zawsze o Oryginalne Części Zamienne dla komponentów, które stosujemy do produkcji naszych samochodów,
a które zawsze zalecamy, ponieważ stanowią one wynik naszego stałego zaangażowania w badania i rozwój coraz bardziej
zaawansowanych technologii.
Dlatego najlepiej zaufać Oryginalnym Częściom Zamiennym:
jedynym zaprojektowanym przez Fiat Professional specjalnie dla Twojego samochodu.
BEZPIECZEŃSTWO:
UKŁAD HAMULCOWYEKOLOGIA: FILTRY CZĄSTEK STAŁYCH,
KONSERWACJA UKŁADU KLIMATYZACJIKOMFORT:
ZAWIESZENIA I WYCIERACZKIOSIĄGI: ŚWIECE ZAPŁONOWE,
WTRYSKIWACZE I AKUMULATORYLINEA ACCESSORI:
RELINGI DACHOWE, OBRĘCZE
DLACZEGO WYBIERAMY
ORYGINALNE CZĘŚCI ZAMIENNE
SCUDO UM PL:SCUDO UM ITA 30-05-2011 15:19 Pagina 2

WYBÓR ORYGINALNYCH
CZĘŚCI ZAMIENNYCH
TO WYBÓR NAJROZSĄDNIEJSZY
OSIĄGIORYGINALNE CZĘŚCI ZAMIENNE
COMFORTORYGINALNE CZĘŚCI ZAMIENNE
BEZPIECZEŃSTWO
ORYGINALNE CZĘŚCI ZAMIENNE
ŚRODOWISKOORYGINALNE CZĘŚCI ZAMIENNE
WARTOŚCIORYGINALNE CZĘŚCI ZAMIENNE
AKCESORIAORYGINALNE CZĘŚCI ZAMIENNE
001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 1

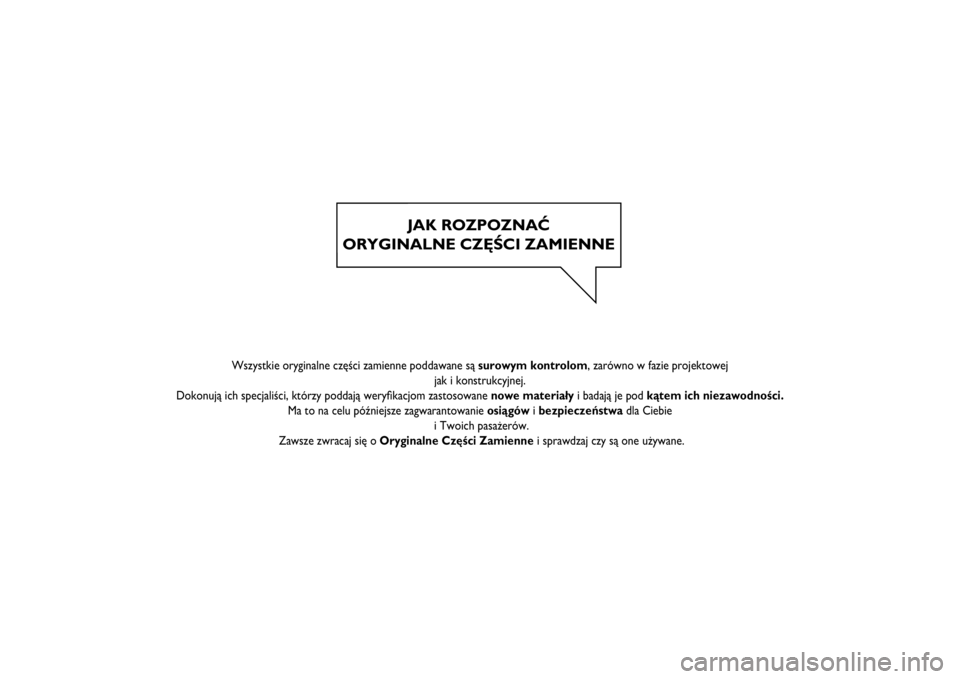

JAK ROZPOZNAĆ
ORYGINALNE CZĘŚCI ZAMIENNE





Wszystkie oryginalne części zamienne poddawane są surowym kontrolom, zarówno w fazie projektowej
jak i konstrukcyjnej.
Dokonują ich specjaliści, którzy poddają weryfikacjom zastosowane nowe materiały i badają je pod kątem ich niezawodności.
Ma to na celu późniejsze zagwarantowanie osiągów i bezpieczeństwa dla Ciebie
i Twoich pasażerów.
Zawsze zwracaj się o Oryginalne Części Zamienne i sprawdzaj czy są one używane.
001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 2

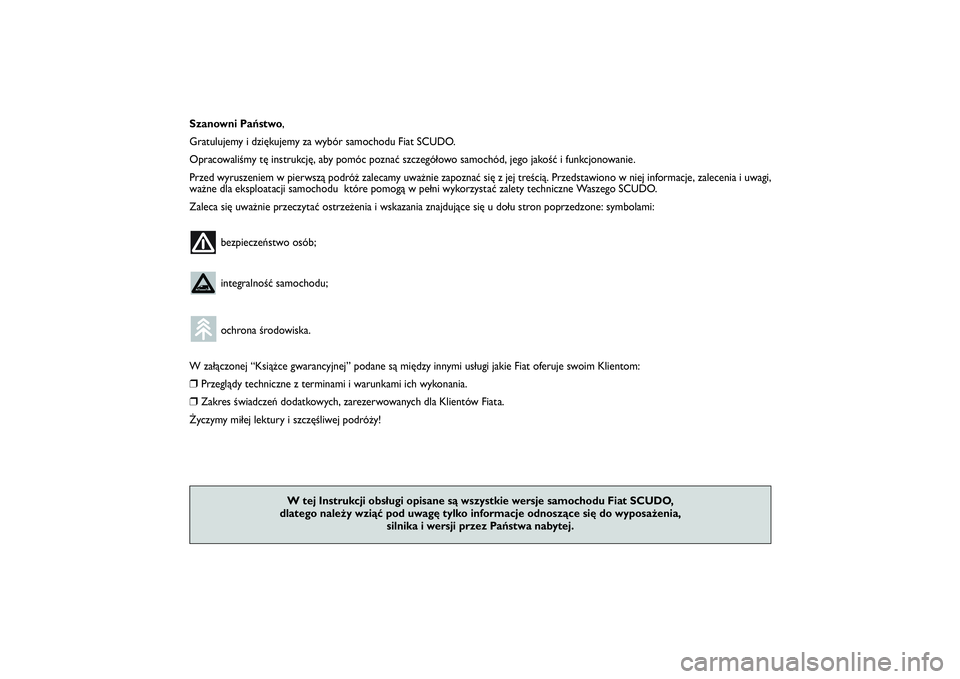

Szanowni Państwo,
Gratulujemy i dziękujemy za wybór samochodu Fiat SCUDO.
Opracowaliśmy tę instrukcję, aby pomóc poznać szczegółowo samochód, jego jakość i funkcjonowanie.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie zapoznać się z je
j treścią. Przedstawiono w niej informacje, zalecenia i uwagi,
ważne dla eksploatacji samochodu które pomogą w pełni wykorzystać zalety techniczne Waszego SCUDO.
Zaleca się uważnie przeczytać ostrzeżenia i wskazania znajdujące się u dołu stron poprzedzone: symbolami:
bezpieczeństwo osób;
integralność samochodu;
ochrona środowiska.
W załączonej “Książce gwarancyjnej” podane są między innymi usługi jakie Fiat oferuje swoim Klientom:
❒
Przeglądy techniczne z terminami i warunkami ich wykonania.
❒
Zakres świadczeń dodatkowych, zarezerwowanych dla Klientów Fiata.
Życzymy miłej lektury i szczęśliwej podróży!
W tej Instrukcji obsługi opisane są wszystkie wersje samochodu Fiat SCUDO,
dlatego należy wziąć pod uwagę tylko informacje odnoszące się do wyposażenia,
silnika i wersji przez Państwa nabytej.
001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 1

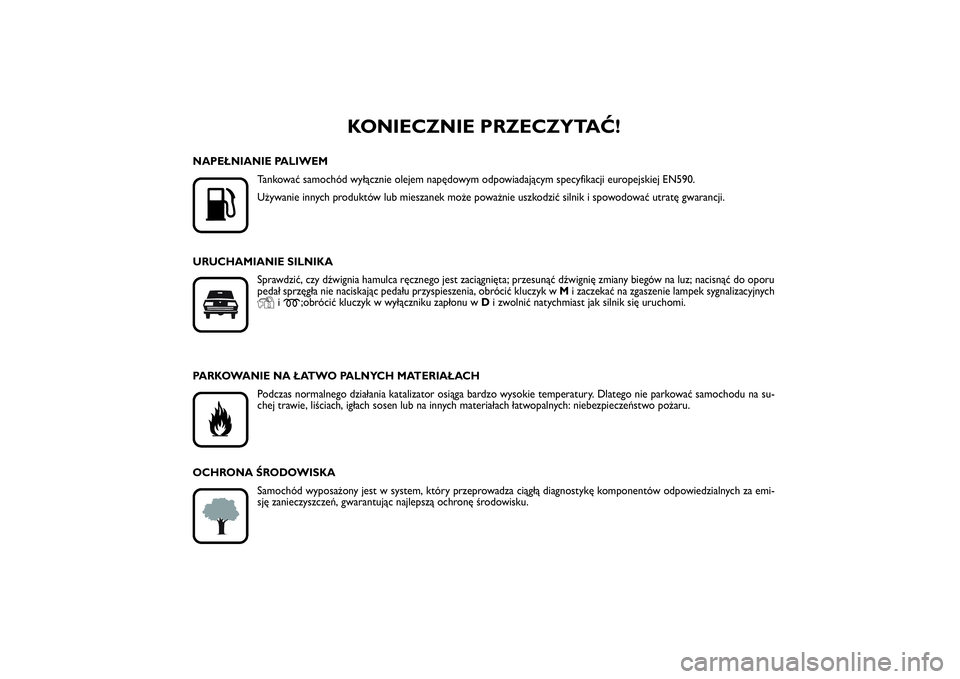

KONIECZNIE PRZECZYTAĆ!
K
NAPEŁNIANIE PALIWEM
Tankować samochód wyłącznie olejem napędowym odpowiadającym specyfikacji europejskiej EN590.
Używanie innych produktów lub mieszanek może poważnie uszkodzić silnik i spowodować utratę gwarancji.
URUCHAMIANIE SILNIKA
Sprawdzić, czy dźwignia hamu
lca ręcznego jest zaciągnięta; przesunąć dźwignię zmiany biegów na luz; nacisnąć do oporu
pedał sprzęgła nie naciskając pedału przyspieszenia, obrócić kluczyk w Mi zaczekać na zgaszenie lampek sygnalizacyjnych
Y
i m
;obrócić kluczyk w wyłączniku zapłonu w Di zwolnić natychmiast jak silnik się uruchomi.
PARKOWANIE NA ŁATWO PALNYCH MATERIAŁACH
Podczas normalnego działania katalizator osiąga bardzo wysokie temperatury. Dlatego nie parkować samochodu na su-
chej trawie, liściach, igłach sosen lub na innych materiałach łatwopalnych: niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przeprowadza ciągłą diagnostykę komponentów odpowiedzialnych za emi-
sję zanieczyszczeń, gwarantując najlepszą ochronę środowisku.
001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 2

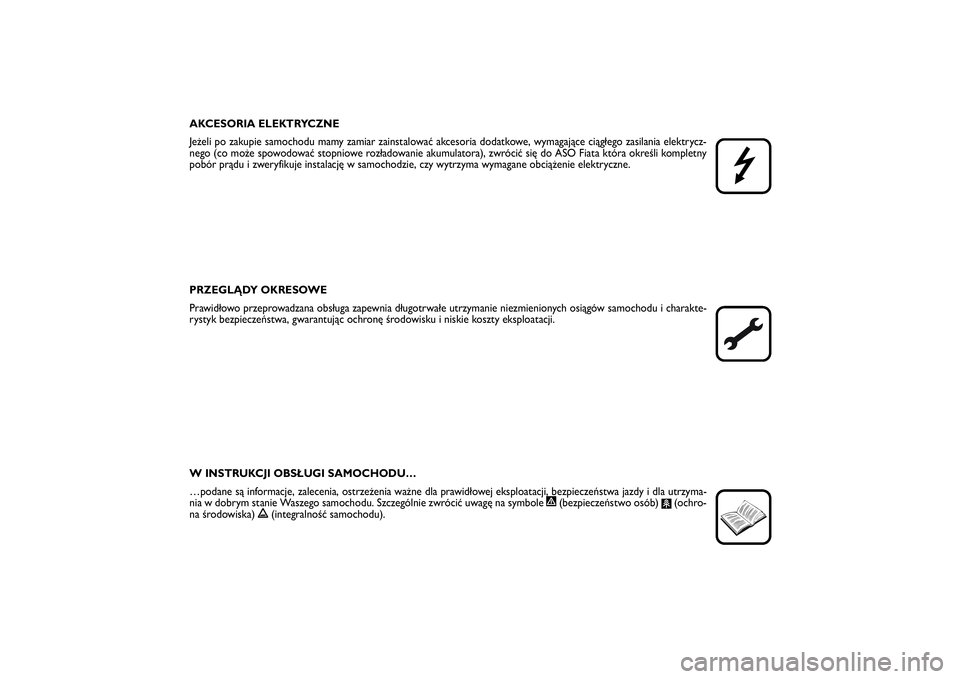

AKCESORIA ELEKTRYCZNE
Jeżeli po zakupie samochodu mamy zamiar zainstalować akcesoria dodatkowe, wymagające ciągłego zasilania elektrycz-
nego (co może spowodować stopniowe rozładowanie akumulatora), zwrócić się do ASO Fiata która określi kompletny
pobór prądu i zweryfikuje instalację w samochodzie, czy wytr
zyma wymagane obciążenie elektryczne.
PRZEGLĄDY OKRESOWE
Prawidłowo przeprowadzana obsługa zapewnia długotrwałe utrzymanie niezmienionych osiągów samochodu i charakte-
rystyk bezpieczeństwa, gwarantując ochronę środowisku i niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUG
I SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne dla prawidłowej eksploatacji, bezpieczeństwa jazdy i dla utrzyma-
nia w dobrym stanie Waszego samochodu. Szczególnie zwrócić uwagę na symbole
"
(bezpieczeństwo osób)
#
(ochro-
na środowiska)
!
(integralność samochodu).

001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 3

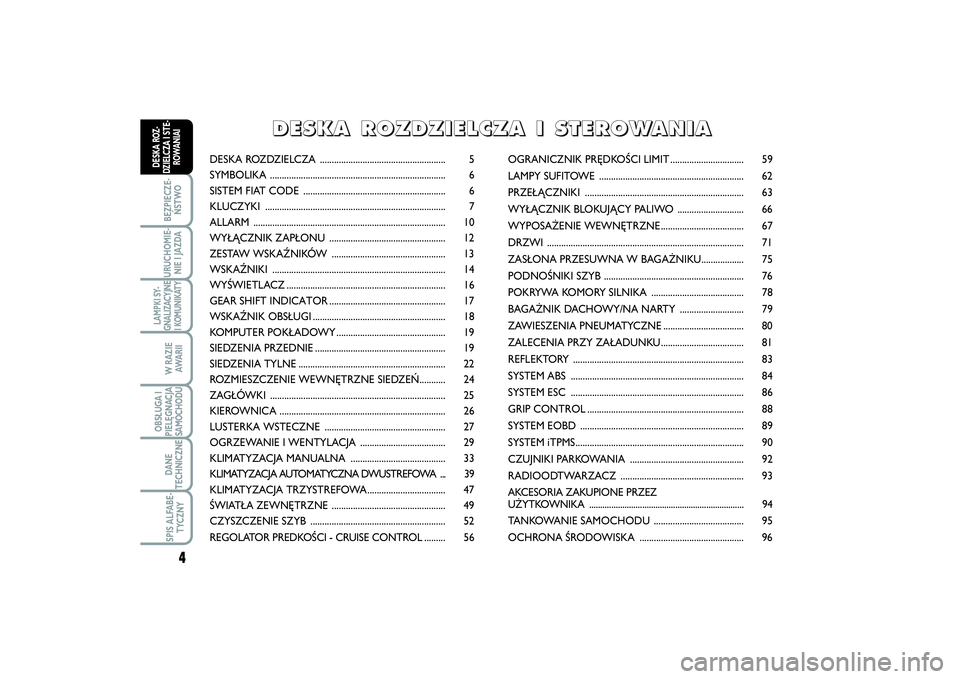

DESKA ROZDZIELCZA ..................................................... 5
SYMBOLIKA .......................................................................... 6
SISTEM FIAT CODE ............................................................ 6
KLUCZYKI ............................................................................ 7
ALLARM ................................................................................. 10
WYŁĄCZNIK ZAPŁONU ................................................. 12
ZESTAW WSKAŹNIKÓW ................................................ 13
WSKAŹNIKI ......................................................................... 14
WYŚWIETLACZ................................................................... 16
GEAR SHIFT INDICATOR................................................. 17
WSKAŹNIK OBSŁUGI........................................................ 18
KOMPUTER POKŁADOWY .............................................. 19
SIEDZENIA PRZEDNIE....................................................... 19
SIEDZENIA TYLNE.............................................................. 22
ROZMIESZCZENIE WEWNĘTRZNE SIEDZEŃ........... 24
ZAGŁÓWKI .......................................................................... 25
KIEROWNICA ...................................................................... 26
LUSTERKA WSTECZNE ................................................... 27
OGRZEWANIE I WENTYLACJA .................................... 29
KLIMATYZACJA MANUALNA ........................................ 33
KLIMATYZACJA AUTOMATYCZNA DWUSTREFOWA ... 39
KLIMATYZACJA TRZYSTREFOWA................................. 47
ŚWIATŁA ZEWNĘTRZNE ................................................ 49
CZYSZCZENIE SZYB ......................................................... 52
REGOLATOR PREDKOŚCI - CRUISE CONTROL......... 56OGRANICZNIK PRĘDKOŚCI LIMIT............................... 59
LAMPY SUFITOWE ............................................................. 62
PRZEŁĄCZNIKI ................................................................... 63
WYŁĄCZNIK BLOKUJĄCY PALIWO ............................ 66
WYPOSAŻENIE WEWNĘTRZNE................................... 67
DRZWI ................................................................................... 71
ZASŁONA PRZESUWNA W BAGAŻNIKU.................. 75
PODNOŚNIKI SZYB ........................................................... 76
POKRYWA KOMORY SILNIKA ....................................... 78
BAGAŻNIK DACHOWY/NA NARTY ........................... 79
ZAWIESZENIA PNEUMATYCZNE .................................. 80
ZALECENIA PRZY ZAŁADUNKU................................... 81
REFLEKTORY ........................................................................ 83
SYSTEM ABS ......................................................................... 84
SYSTEM ESC ......................................................................... 86
GRIP CONTROL.................................................................. 88
SYSTEM EOBD ..................................................................... 89
SYSTEM iTPMS.......................................................................90
CZUJNIKI PARKOWANIA ................................................ 92
RADIOODTWARZACZ .................................................... 93
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ...................................................................... 94
TANKOWANIE SAMOCHODU ...................................... 95
OCHRONA ŚRODOWISKA ............................................ 96
D D
E E
S S
K K
A A

R R
O O
Z Z
D D
Z Z
I I
E E
L L
C C
Z Z
A A

I I

S S
T T
E E
R R
O O
W W
A A
N N
I I
A A
4BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARIIOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZAI STE-
ROWANIAI
001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 4

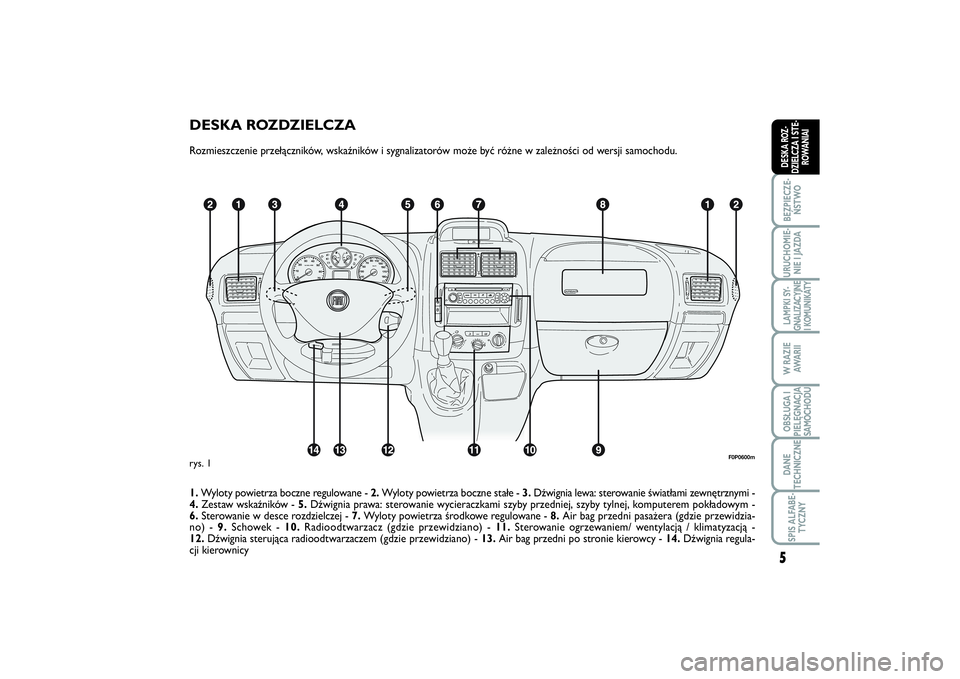

DESKA ROZDZIELCZARozmieszczenie przełączników, wskaźników i sygnalizatorów może być różne w zależności od wersji samochodu.
1.Wyloty powietrza boczne regulowane - 2.Wyloty powietrza boczne stałe - 3.Dźwignia lewa: sterowanie światłami zewnętrznymi -
4.Zestaw wskaźników -5.Dźwignia prawa: sterowanie wycieraczka
mi szyby przedniej, szyby tylnej, komputerem pokładowym -
6.Sterowanie w desce rozdzielczej - 7.Wyloty powietrza środkowe regulowane - 8.Air bag przedni pasażera (gdzie przewidzia-
no) - 9.Schowek - 10.Radioodtwarzacz (gdzie przewidziano) - 11.Sterowanie ogrzewa
niem/ wentylacją / klimatyzacją -
12.Dźwignia sterująca radioodtwarzaczem (gdzie przewidziano) - 13.Air bag przedni po stronie kierowcy - 14. Dźwignia regula-
cji kierownicy
F0P0600m
rys. 1
5BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWARIIOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZAI STE-
ROWANIAI
001-019 SCUDO LUM PL_001-017 ScudoG9 PL 09/12/13 10.06 Pagina 5

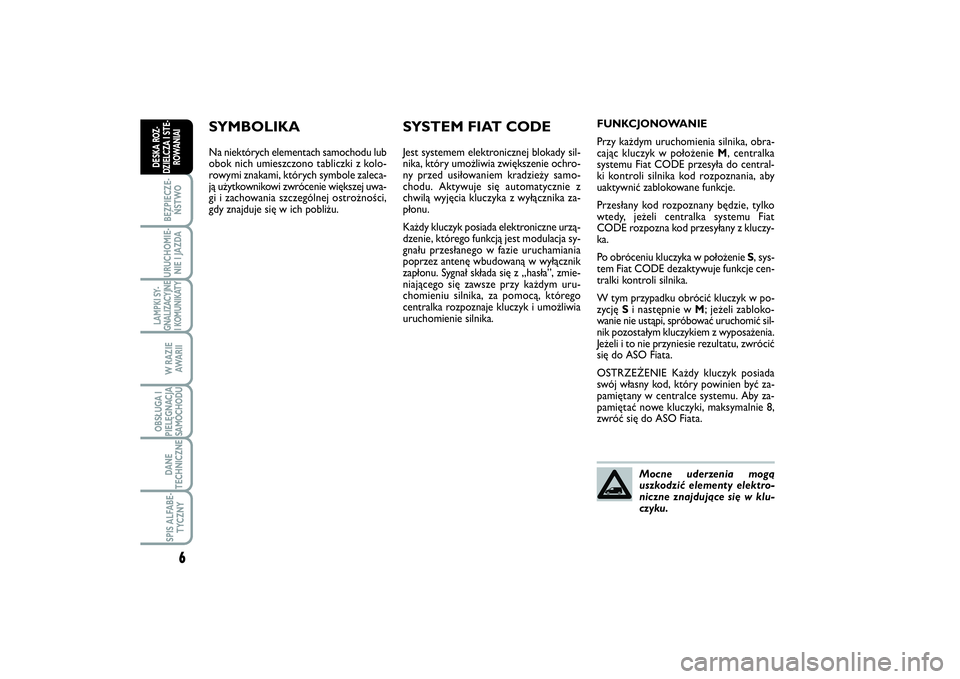

SYMBOLIKANa niektórych elementach samochodu lub
obok nich umieszczono tabliczki z kolo-
rowymi znakami, których symbole zaleca-
ją użytkownikowi zwrócenie większej uwa-
gi i zachowania szczególnej ostrożności,
gdy znajduje się w ich pobliżu.
SYSTEM FIAT CODEJest systemem elektronicznej blokady sil-
nika, który umożliwia zwiększenie ochro-
ny przed usiłowaniem kradzieży samo-
chodu. Aktywuje się automatycznie z
chwilą wyjęcia kluczyka z wyłącznika za-
płonu.
Każdy kluczyk posiada elektroniczne urzą-
dzenie, któreg
o funkcją jest modulacja sy-
gnału przesłanego w fazie uruchamiania
poprzez antenę wbudowaną w wyłącznik
zapłonu. Sygnał składa się z „hasła”, zmie-
niającego się zawsze przy każdym uru-
chomieniu silnika, za pomocą, którego
centralka rozpoznaje kluczyk
i umożliwia
uruchomienie silnika.
Mocne uderzenia mogą
uszkodzić elementy elektro-
niczne znajdujące się w klu-
czyku.
FUNKCJONOWANIE
Przy każdym uruchomienia silnika, obra-
cając kluczyk w położenie M, centralka
systemu Fiat CODE przesyła do central-
ki kontroli silnika kod rozpoznania, aby
uaktywnić zablokowane funkcje.
Przesłany kod rozpoznany będzie, tylko
wtedy, jeżeli centralka systemu Fiat CODE rozpozna kod przesyłany z kluczy-
ka.
Po obróceniu kluczyka w położenie S, sys-
tem Fiat CODE dezaktywuje funkcje cen-
tralki kontroli silnika.
W tym przypadku obrócić kluczyk w po-
zycję Si następnie w M; jeżeli zabloko-
wanie nie ustąpi, spróbować uruchomić si
l-
nik pozostałym kluczykiem z wyposażenia.
Jeżeli i to nie przyniesie rezultatu, zwrócić
się do ASO Fiata.
OSTRZEŻENIE Każdy kluczyk posiada
swój własny kod, który powinien być za-
pamiętany w centralce systemu. Aby za-
pamiętać nowe kluczyki, maksymalnie 8,
zwróć się do ASO Fiata.
