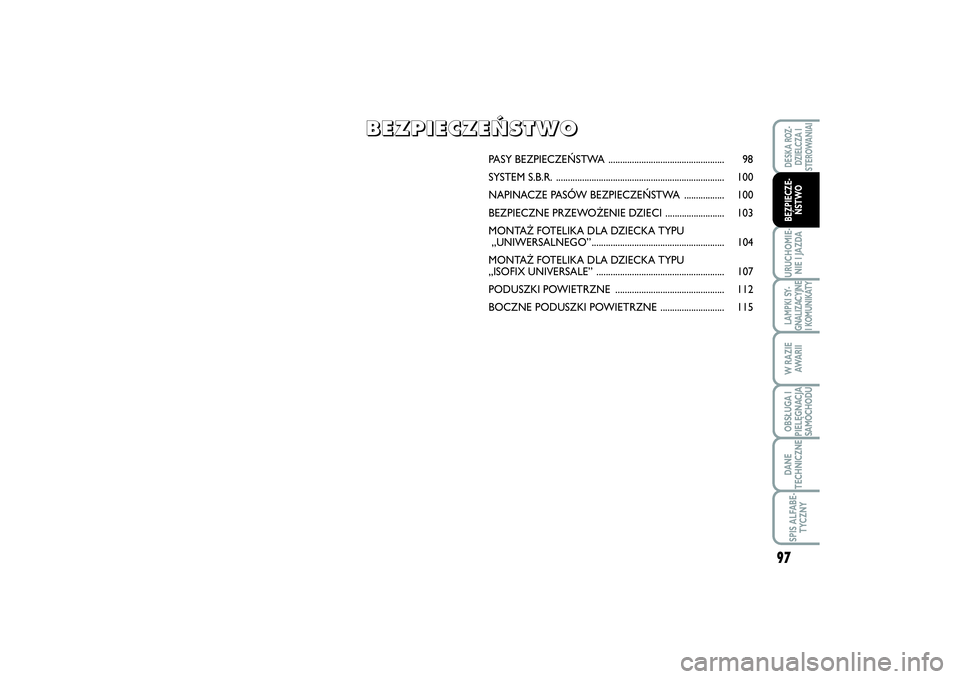

PASY BEZPIECZEŃSTWA ................................................. 98
SYSTEM S.B.R. ....................................................................... 100
NAPINACZE PASÓW BEZPIECZEŃSTWA ................. 100
BEZPIECZNE PRZEWOŻENIE DZIECI ......................... 103
MONTAŻ FOTELIKA DLA DZIECKA TYPU
„UNIWERSALNEGO”........................................................ 104
MONTAŻ FOTELIKA DLA DZIECKA TYPU
„ISOFIX UNIVERSALE” ...................................................... 107
PODUSZKI POWIETRZNE .............................................. 112
BOCZNE PODUSZKI POWIETRZNE ........................... 115
B B
E E
Z Z
P P
I I
E E
C C
Z Z
E E
¡ ¡
S S
T T
W W
O O
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 97

98URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO

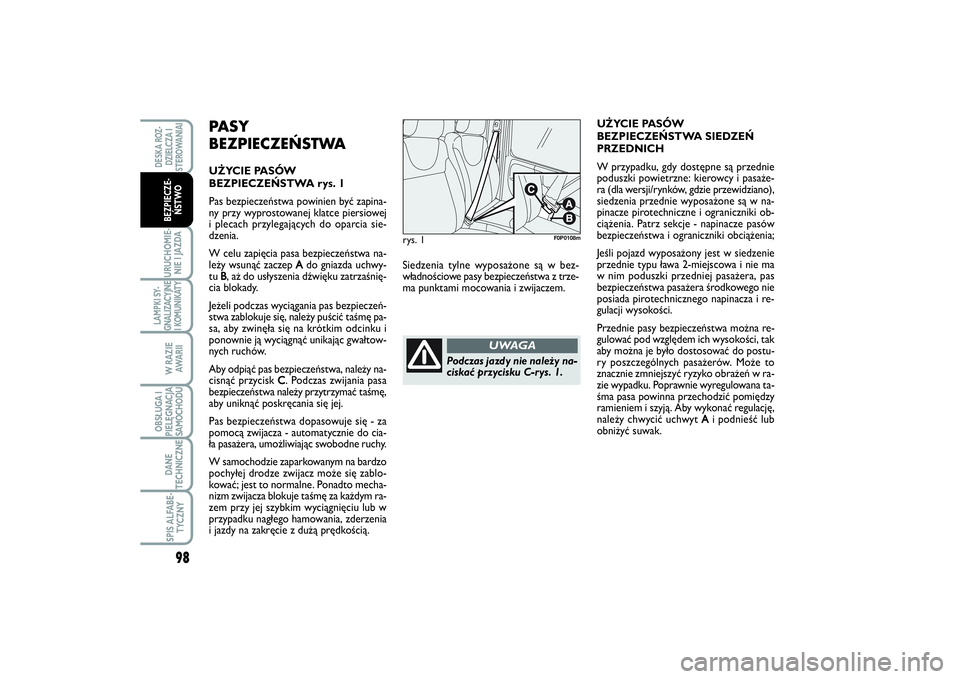

PA S Y
BEZPIECZEŃSTWAUŻYCIE PASÓW
BEZPIECZEŃSTWA rys. 1
Pas bezpieczeństwa powinien być zapina-
ny przy wyprostowanej klatce piersiowej
i plecach przylegających do oparcia sie-
dzenia.
W celu zapięcia pasa bezpieczeństwa na-
leży wsunąć zaczep
Ado gniazda uchwy-
tu
B, a do usłyszenia dwiku zatrzani-
cia blokady.
Jeeli podczas wycigania pas bezpiecze-
stwa zablokuje si, naley puci tam pa-
sa, aby zwinła si na krótkim odcinku i
ponownie j wycign unikajc gwałtow-
nych ruchów.
Aby odpi pas bezpieczestwa, naley na-
cisn przycisk
C. Podczas zwijania pasa
bezpieczestwa naley przytrzyma tam,
aby unikn poskrcania si jej.
Pas bezpieczestwa dopasowuje si - za
pomoc zwijacza - automatycznie do cia-
ła pasaera, umoliwiajc swobodne ruchy.
W samochodzie zaparkowanym na bardzo
pochyłej drodze zwijacz moe si zablo-
kowa; jest to normalne. Ponadto mecha-
nizm zwijacza blokuje tam za kadym ra-
zem przy jej szybkim wycigniciu lub w
przypadku nagłego hamowania, zderzenia
i jazdy na zakrcie z du prdkoci.
rys. 1
F0P0108m
Podczas jazdy nie należy na-
ciskać przycisku C-rys. 1.
UWAGA
UŻYCIE PASÓW
BEZPIECZEŃSTWA SIEDZEŃ
PRZEDNICH
W przypadku, gdy dostępne są przednie
poduszki powietrzne: kierowcy i pasaże-
ra (dla wersji/rynków, gdzie przewidziano),
siedzenia przednie wyposażone są w na-
pinacze pirotechniczne i ograniczniki ob-
ciążenia. Patrz sekcje - napinacze pasów
bezpieczeństwa i ograniczniki obciążenia;
Jeśli pojazd wyposażony jest w siedzenie
przednie typu ława 2-miejscowa i nie ma
w nim poduszki przedniej pasażera, pas
bezpieczeństwa pasażera środkowego nie
posiada pirotechnicznego napinacza i re-
gulacji wysokości.
Przednie pasy bezpieczeństwa można re-
gulować pod względem ich wysokości, tak
aby można je było dostosować do postu-
ry poszczególnych pasażerów. Może to
znacznie zmniejszyć ryzyko obrażeń w ra-
zie wypadku. Poprawnie wyregulowana ta-
śma pasa powinna przechodzić pomiędzy
ramieniem i szyją. Aby wykonać regulację,
należy chwycić uchwyt
Ai podnie lub
obniy suwak. Siedzenia tylne wyposaone s w bez-
władnociowe pasy bezpieczestwa z trze-
ma punktami mocowania i zwijaczem.
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 98

99
URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO
rys. 2
F0P0111m
Regulację wysokości pasów
bezpieczeństwa należy wy-
konywać na postoju.
UWAGA
Po wykonaniu regulacji nale-
ży zawsze sprawdzić czy su-
wak jest prawidłowo zablokowany w
jednym z przewidzianych położeń.
Dlatego, gdy uchwyt jest zwolniony,
należy spróbować dodatkowo pocią-
gnąć za suwak, aby umożliwić za-
trzaśnięcie mechanizmu mocowania,
w razie gdyby po zwolnieniu nie zna-
lazł się on w jednym z wstępnie okre-
ślonych położeń.
UWAGA
Należy pamiętać, że w razie
gwałtownego zderzenia pa-
sażerowie siedzeń tylnych, którzy nie
zapięli pasów bezpieczeństwa, nie tyl-
ko sami narażeni są na poważne ry-
zyko, ale stanowią również niebez-
pieczeństwo dla pasażerów miejsc
przednich.
UWAGA
UŻYCIE PASÓW
BEZPIECZEŃSTWA MIEJSC
TYLNYCH rys. 2

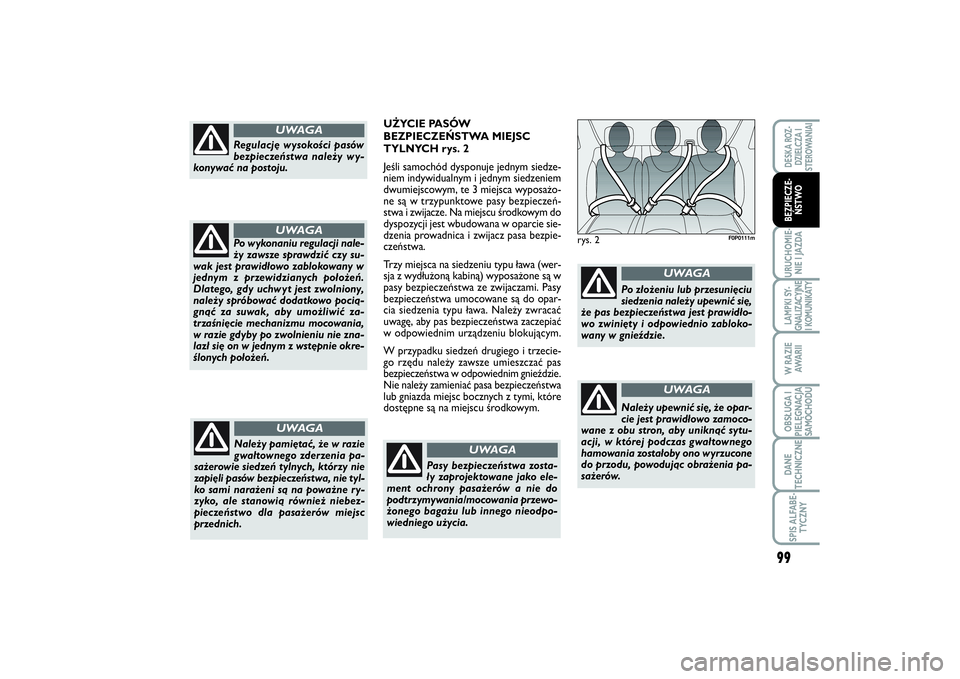

Jeśli samochód dysponuje jednym siedze-
niem indywidualnym i jednym siedzeniem
dwumiejscowym, te 3 miejsca wyposażo-
ne są w trzypunktowe pasy bezpieczeń-
stwa i zwijacze. Na miejscu środkowym do
dyspozycji jest wbudowana w oparcie sie-
dzenia prowadnica i zwijacz pasa bezpie-
czeństwa.
Trzy miejsca na siedzeniu typu ława (wer-
sja z wydłużoną kabiną) wyposażone są w
pasy bezpieczeństwa ze zwijaczami. Pasy
bezpieczeństwa umocowane są do opar-
cia siedzenia typu ława. Należy zwracać
uwagę, aby pas bezpieczeństwa zaczepiać
w odpowiednim urządzeniu blokującym.
W przypadku siedzeń drugiego i trzecie-
go rzędu należy zawsze umieszczać pas
bezpieczeństwa w odpowiednim gnieździe.
Nie należy zamieniać pasa bezpieczeństwa
lub gniazda miejsc bocznych z tymi, które
dostępne są na miejscu środkowym.
Po złożeniu lub przesunięciu
siedzenia należy upewnić się,
że pas bezpieczeństwa jest prawidło-
wo zwinięty i odpowiednio zabloko-
wany w gnieździe.
UWAGA
Należy upewnić się, że opar-
cie jest prawidłowo zamoco-
wane z obu stron, aby uniknąć sytu-
acji, w której podczas gwałtownego
hamowania zostałoby ono wyrzucone
do przodu, powodując obrażenia pa-
sażerów.
UWAGA
Pasy bezpieczeństwa zosta-
ły zaprojektowane jako ele-
ment ochrony pasażerów a nie do
podtrzymywania/mocowania przewo-
żonego bagażu lub innego nieodpo-
wiedniego użycia.
UWAGA
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 99

100URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO
Interwencje, które powodują
uderzenia, wibracje lub na-
grzanie miejscowe (powyżej 100°C
przez maksymalny czas 6 godzin),w
strefie napinacza,mogą spowodować
jego uszkodzenie lub niepożądane uak-
tywnienie się. W razie konieczności wy-
konania interwencji w zakresie tego ty-
pu komponentów, należy zwrócić się do
ASO Fiata.
UWAGA

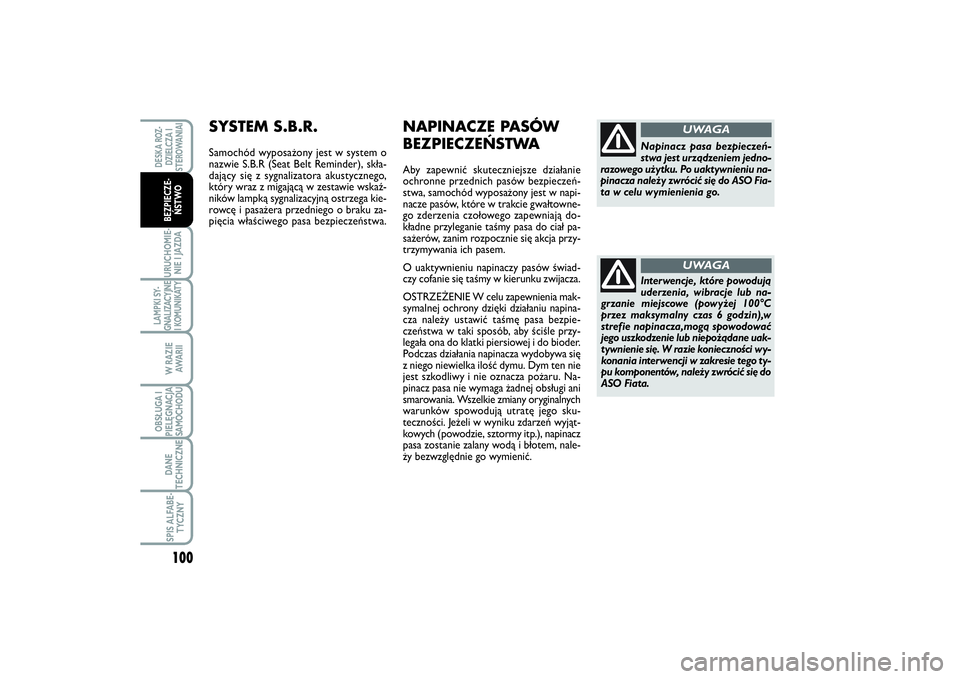

NAPINACZE PASÓW
BEZPIECZEŃSTWAAby zapewnić skuteczniejsze działanie
ochronne przednich pasów bezpieczeń-
stwa, samochód wyposażony jest w napi-
nacze pasów, które w trakcie gwałtowne-
go zderzenia czołowego zapewniają do-
kładne przyleganie taśmy pasa do ciał pa-
sażerów, zanim rozpocznie się akcja przy-
trzymywania ich pasem.
O uaktywnieniu napinaczy pasów świad-
czy cofanie się taśmy w kierunku zwijacza.
OSTRZEŻENIE W celu zapewnienia mak-
symalnej ochrony dzięki działaniu napina-
cza należy ustawić taśmę pasa bezpie-
czeństwa w taki sposób, aby ściśle przy-
legała ona do klatki piersiowej i do bioder.
Podczas działania napinacza wydobywa się
z niego niewielka ilość dymu. Dym ten nie
jest szkodliwy i nie oznacza pożaru. Na-
pinacz pasa nie wymaga żadnej obsługi ani
smarowania. Wszelkie zmiany oryginalnych
warunków spowodują utratę jego sku-
teczności. Jeżeli w wyniku zdarzeń wyjąt-
kowych (powodzie, sztormy itp.), napinacz
pasa zostanie zalany wodą i błotem, nale-
ży bezwzględnie go wymienić.
Napinacz pasa bezpieczeń-
stwa jest urządzeniem jedno-
razowego użytku. Po uaktywnieniu na-
pinacza należy zwrócić się do ASO Fia-
ta w celu wymienienia go.
UWAGA
SYSTEM S.B.R.Samochód wyposażony jest w system o
nazwie S.B.R (Seat Belt Reminder), skła-
dający się z sygnalizatora akustycznego,
który wraz z migającą w zestawie wskaź-
ników lampką sygnalizacyjną ostrzega kie-
rowcę i pasażera przedniego o braku za-
pięcia właściwego pasa bezpieczeństwa.
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 100

101
URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO

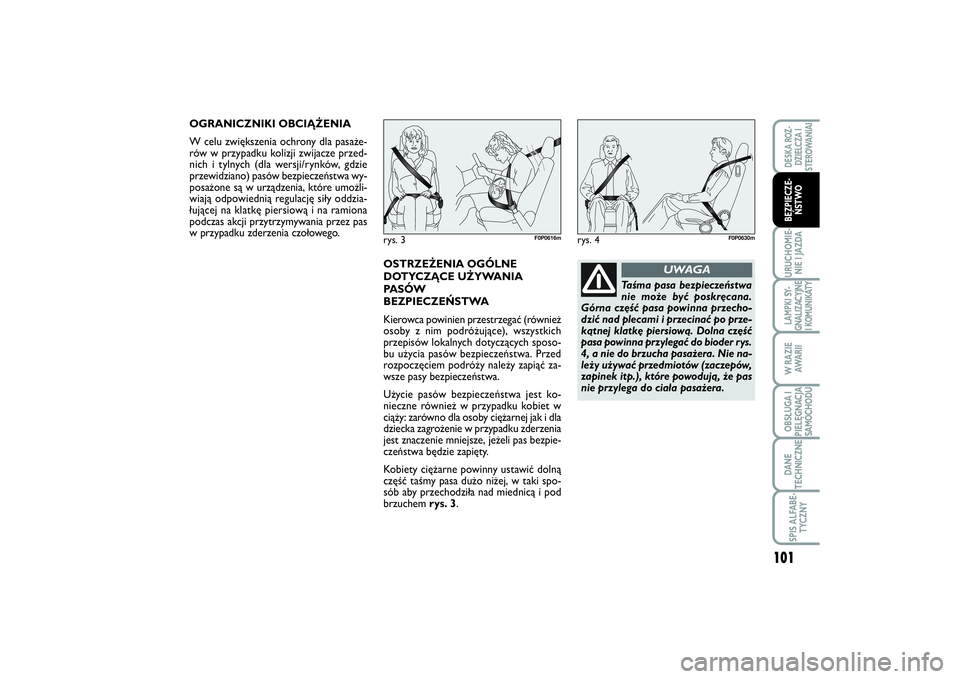

OGRANICZNIKI OBCIĄŻENIA
W celu zwiększenia ochrony dla pasaże-
rów w przypadku kolizji zwijacze przed-
nich i tylnych (dla wersji/rynków, gdzie
przewidziano) pasów bezpieczeństwa wy-
posażone są w urządzenia, które umożli-
wiają odpowiednią regulację siły oddzia-
łującej na klatkę piersiową i na ramiona
podczas akcji przytrzymywania przez pas
w przypadku zderzenia czołowego.
OSTRZEŻENIA OGÓLNE
DOTYCZĄCE UŻYWANIA
PA S Ó W
BEZPIECZEŃSTWA
Kierowca powinien przestrzegać (również
osoby z nim podróżujące), wszystkich
przepisów lokalnych dotyczących sposo-
bu użycia pasów bezpieczeństwa. Przed
rozpoczęciem podróży należy zapiąć za-
wsze pasy bezpieczeństwa.
Użycie pasów bezpieczeństwa jest ko-
nieczne również w przypadku kobiet w
ciąży: zarówno dla osoby ciężarnej jak i dla
dziecka zagrożenie w przypadku zderzenia
jest znaczenie mniejsze, jeżeli pas bezpie-
czeństwa będzie zapięty.
Kobiety ciężarne powinny ustawić dolną
część taśmy pasa dużo niżej, w taki spo-
sób aby przechodziła nad miednicą i pod
brzuchem rys. 3.
rys. 3
F0P0616m
rys. 4
F0P0630m
Taśma pasa bezpieczeństwa
nie może być poskręcana.
Górna część pasa powinna przecho-
dzić nad plecami i przecinać po prze-
kątnej klatkę piersiową. Dolna część
pasa powinna przylegać do bioder rys.
4, a nie do brzucha pasażera. Nie na-
leży używać przedmiotów (zaczepów,
zapinek itp.), które powodują, że pas
nie przylega do ciała pasażera.
UWAGA
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 101

102URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO

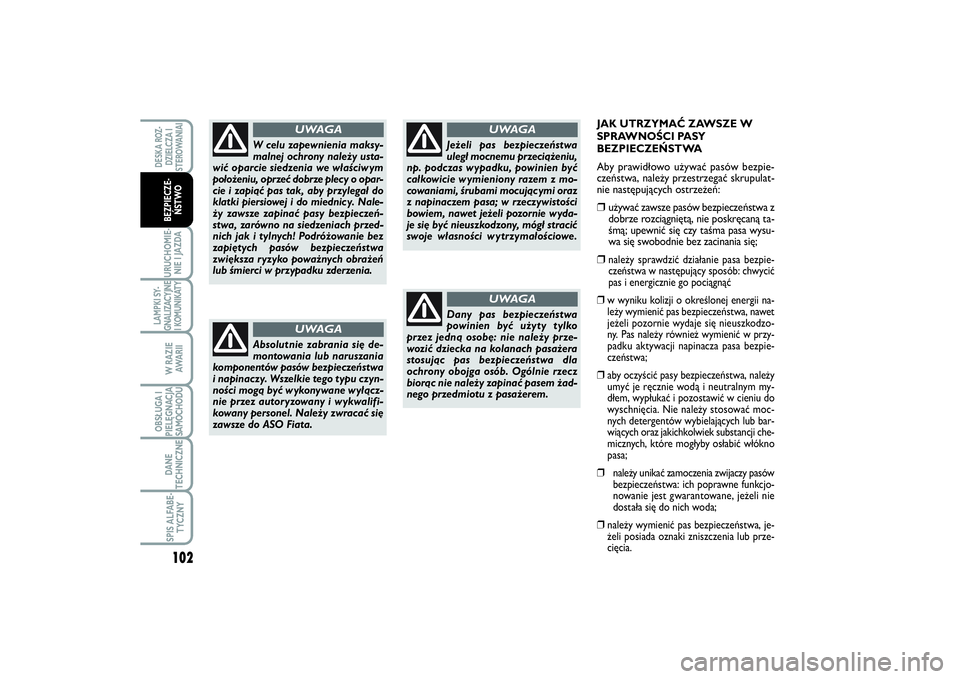

JAK UTRZYMAĆ ZAWSZE W
SPRAWNOŚCI PASY
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów bezpie-
czeństwa, należy przestrzegać skrupulat-
nie następujących ostrzeżeń:❒
używać zawsze pasów bezpieczeństwa z
dobrze rozciągniętą, nie poskręcaną ta-
śmą; upewnić się czy taśma pasa wysu-
wa się swobodnie bez zacinania się;
❒
należy sprawdzić działanie pasa bezpie-
czeństwa w następujący sposób: chwycić
pas i energicznie go pociągnąć
❒w wyniku kolizji o określonej energii na-
leży wymienić pas bezpieczeństwa, nawet
jeżeli pozornie wydaje się nieuszkodzo-
ny. Pas należy również wymienić w przy-
padku aktywacji napinacza pasa bezpie-
czeństwa;
❒aby oczyścić pasy bezpieczeństwa, należy
umyć je ręcznie wodą i neutralnym my-
dłem, wypłukać i pozostawić w cieniu do
wyschnięcia. Nie należy stosować moc-
nych detergentów wybielających lub bar-
wiących oraz jakichkolwiek substancji che-
micznych, które mogłyby osłabić włókno
pasa;
❒należy unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne funkcjo-
nowanie jest gwarantowane, jeżeli nie
dostała się do nich woda;
❒należy wymienić pas bezpieczeństwa, je-
żeli posiada oznaki zniszczenia lub prze-
cięcia.
W celu zapewnienia maksy-
malnej ochrony należy usta-
wić oparcie siedzenia we właściwym
położeniu, oprzeć dobrze plecy o opar-
cie i zapiąć pas tak, aby przylegał do
klatki piersiowej i do miednicy. Nale-
ży zawsze zapinać pasy bezpieczeń-
stwa, zarówno na siedzeniach przed-
nich jak i tylnych! Podróżowanie bez
zapiętych pasów bezpieczeństwa
zwiększa ryzyko poważnych obrażeń
lub śmierci w przypadku zderzenia.
UWAGA
Absolutnie zabrania się de-
montowania lub naruszania
komponentów pasów bezpieczeństwa
i napinaczy. Wszelkie tego typu czyn-
ności mogą być wykonywane wyłącz-
nie przez autoryzowany i wykwalifi-
kowany personel. Należy zwracać się
zawsze do ASO Fiata.
UWAGA
Jeżeli pas bezpieczeństwa
uległ mocnemu przeciążeniu,
np. podczas wypadku, powinien być
całkowicie wymieniony razem z mo-
cowaniami, śrubami mocującymi oraz
z napinaczem pasa; w rzeczywistości
bowiem, nawet jeżeli pozornie wyda-
je się być nieuszkodzony, mógł stracić
swoje własności wytrzymałościowe.
UWAGA
Dany pas bezpieczeństwa
powinien być użyty tylko
przez jedną osobę: nie należy prze-
wozić dziecka na kolanach pasażera
stosując pas bezpieczeństwa dla
ochrony obojga osób. Ogólnie rzecz
biorąc nie należy zapinać pasem żad-
nego przedmiotu z pasażerem.
UWAGA
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 102

103
URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO
W celu zwiększenia ochrony, w razie zde-
rzenia wszyscy pasażerowie powinni po-
dróżować na siedząco i stosować odpo-
wiednie systemy ochronne, obowiązują-
ce również niemowlęta i dzieci. Wymóg
ten obowiązuje zgodnie z dyrektywą
2003/20/WE, we wszystkich krajach człon-
kowskich Unii Europejskiej.
Dzieci, w przeciwieństwie do osób doro-
słych, mają głowę proporcjonalnie większą
i cięższą względem reszty ciała, natomiast
mięśnie i struktura kości nie są jeszcze u
nich całkowicie rozwinięte. W związku z
powyższym, do utrzymania ich w czasie
zderzenia wymagane są systemy odmien-
ne od pasów bezpieczeństwa dla osób do-
rosłych, aby ograniczyć do minimum ryzy-
ko obrażeń w razie wypadku, hamowania
lub manewrów nagłych.
Dzieci powinny siedzieć w samochodzie w
sposób bezpieczny i wygodny. W zależ-
ności od właściwości stosowanych foteli-
ków, zaleca się pozostawiać możliwie jak
najdłużej foteliki dla dzieci w pozycji prze-
ciwnej do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia.
Wybór najodpowiedniejszego do zastoso-
wania fotelika dla dziecka powinien być do-
konywany w oparciu o wagę dziecka; ist-
nieją różne typy systemów zabezpieczają-
cych dzieci, zaleca się wybrać ten, który bę-
dzie najodpowiedniejszy dla dziecka.Powyżej 1,50 m postura dziecka, z punk-
tu widzenia systemu ochrony, jest trakto-
wana jak postura osoby dorosłej i osoby
takie zakładać powinny normalne pasy bez-
pieczeństwa.
W Europie parametry systemów zabez-
pieczających dzieci podane są w normie
ECE-R44, która poza ustanowieniem obo-
wiązkowości ich stosowania, dzieli syste-
my na pięć grup:
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9-18 kg wagi
Grupa 2 15-25 kg wagi
Grupa 3 22-36 kg wagi
Wszystkie urządzenia zabezpieczające po-
winny posiadać dane homologacyjne i znak
kontroli na tabliczce przymocowanej na
stałe do fotelika, której absolutnie nie wol-
no usuwać. W Lineaccessori Fiata do-
stępne są foteliki dla dzieci odpowiednie
dla każdej grupy wagowej. Zaleca się je
stosować, ponieważ są one zaprojekto-
wane i przebadane specjalnie dla samo-

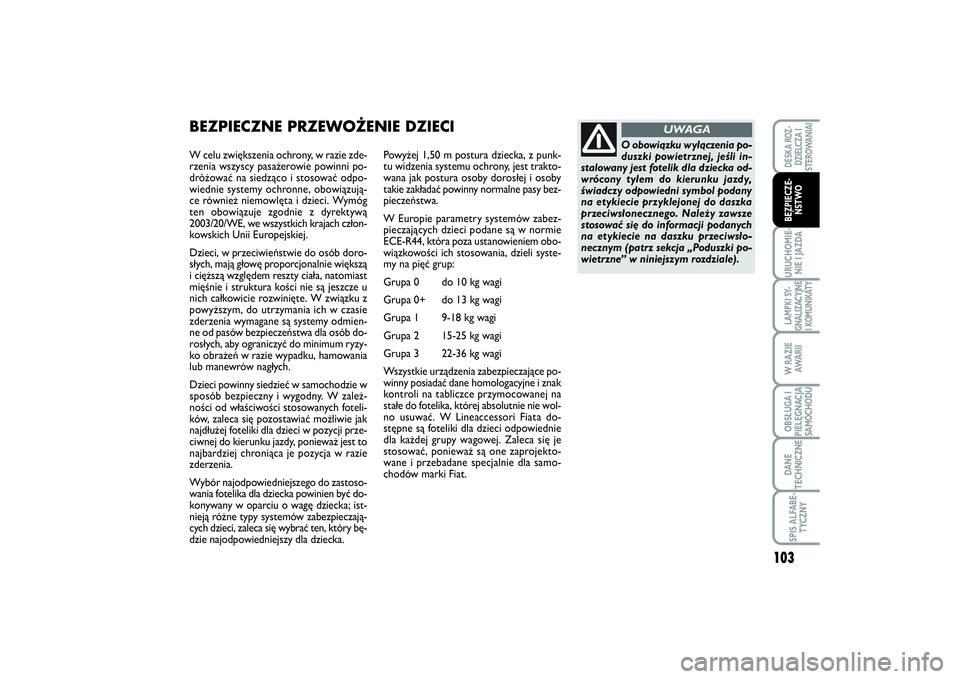

chodów marki Fiat.BEZPIECZNE PRZEWOŻENIE DZIECI
O obowiązku wyłączenia po-
duszki powietrznej, jeśli in-
stalowany jest fotelik dla dziecka od-
wrócony tyłem do kierunku jazdy,
świadczy odpowiedni symbol podany
na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
stosować się do informacji podanych
na etykiecie na daszku przeciwsło-
necznym (patrz sekcja „Poduszki po-
wietrzne” w niniejszym rozdziale).
UWAGA
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 103

104URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO

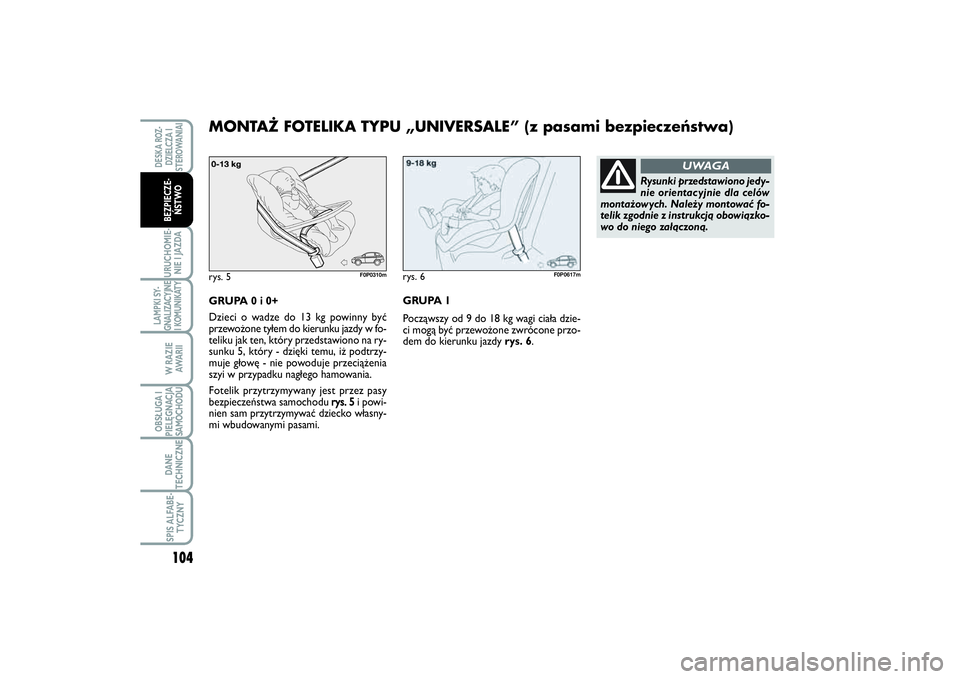

GRUPA 0 i 0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy w fo-
teliku jak ten, który przedstawiono na ry-
sunku 5, który - dzięki temu, iż podtrzy-
muje głowę - nie powoduje przeciążenia
szyi w przypadku nagłego hamowania.
Fotelik przytrzymywany jest przez pasy
bezpieczeństwa samochodu
rys. 5
i powi-
nien sam przytrzymywa dziecko własny-
mi wbudowanymi pasami.
rys. 5
F0P0310m
Rysunki przedstawiono jedy-
nie orientacyjnie dla celów
montażowych. Należy montować fo-
telik zgodnie z instrukcją obowiązko-
wo do niego załączoną.
UWAGA
rys. 6
F0P0617m
GRUPA 1
Począwszy od 9 do 18 kg wagi ciała dzie-
ci mogą być przewożone zwrócone przo-
dem do kierunku jazdy rys. 6.
MONTAŻ FOTELIKA TYPU „UNIVERSALE” (z pasami bezpieczeństwa)
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 104

105
URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO
rys. 7
F0P0312m

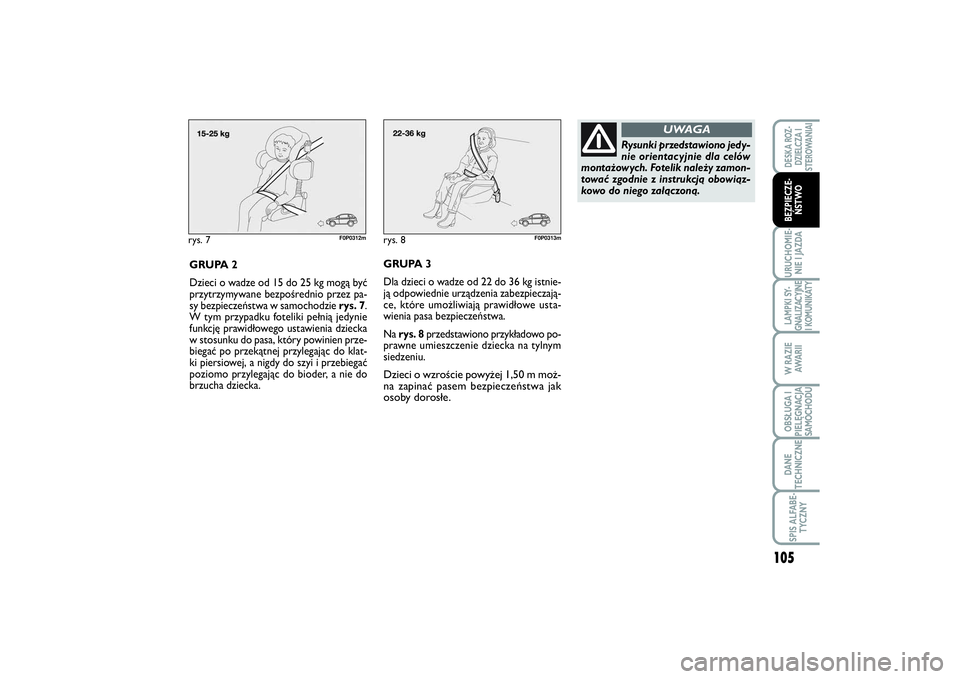

GRUPA 2
Dzieci o wadze od 15 do 25 kg mogą być
przytrzymywane bezpośrednio przez pa-
sy bezpieczeństwa w samochodzie rys. 7.
W tym przypadku foteliki pełnią jedynie
funkcję prawidłowego ustawienia dziecka
w stosunku do pasa, który powinien prze-
biegać po przekątnej przylegając do klat-
ki piersiowej, a nigdy do szyi i przebiegać
poziomo przylegając do bioder, a nie do
brzucha dziecka.
Rysunki przedstawiono jedy-
nie orientacyjnie dla celów
montażowych. Fotelik należy zamon-
tować zgodnie z instrukcją obowiąz-
kowo do niego załączoną.
UWAGA
GRUPA 3
Dla dzieci o wadze od 22 do 36 kg istnie-
ją odpowiednie urządzenia zabezpieczają-
ce, które umożliwiają prawidłowe usta-
wienia pasa bezpieczeństwa.
Na rys. 8przedstawiono przykładowo po-
prawne umieszczenie dziecka na tylnym
siedzeniu.Dzieci o wzroście powyżej 1,50 m moż-
na zapinać pasem bezpieczeństwa jak
osoby dorosłe.rys. 8
F0P0313m
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 105

106URUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWO

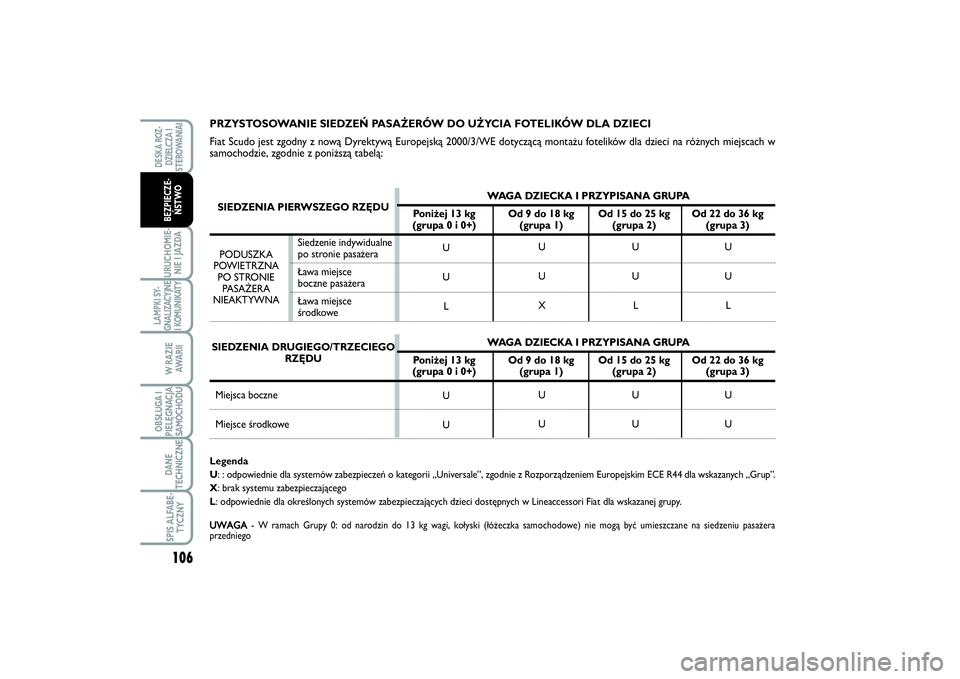

PRZYSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW DLA DZIECI
Fiat Scudo jest zgodny z nową Dyrektywą Europejską 2000/3/WE dotyczącą montażu fotelików dla dzieci na różnych miejscach w
samochodzie, zgodnie z poniższą tabelą:Legenda
U: : odpowiednie dla systemów zabezpieczeń o kategorii „Universale”, zgodnie z Rozporządzeniem Europejskim ECE R44 dla wskazanych „Grup”.
X: brak systemu zabezpieczającego
L: odpowiednie dla określonych systemów zabezpieczających dzieci dostępnych w Lineaccessori Fiat dla wskazanej grupy. UWAGA
- W ramach Grupy 0: od narodzin do 13 kg wagi, kołyski (łóeczka samochodowe) nie mog by umieszczane na siedzeniu pasaera
przedniego
U
U
L
U
UU
U
X
U
UU
U
L
U
UU
U
L
U
U
SIEDZENIA PIERWSZEGO RZĘDU
Miejsca boczne
Miejsce środkowe
WAGA DZIECKA I PRZYPISANA GRUPA
Poniżej 13 kg Od 9 do 18 kg Od 15 do 25 kg Od 22 do 36 kg
(grupa 0 i 0+) (grupa 1) (grupa 2) (grupa 3)
WAGA DZIECKA I PRZYPISANA GRUPA
Poniżej 13 kg Od 9 do 18 kg Od 15 do 25 kg Od 22 do 36 kg
(grupa 0 i 0+) (grupa 1) (grupa 2) (grupa 3)
Siedzenie indywidualne
po stronie pasażera
Ława miejsce
boczne pasażera
Ława miejsce
środkowe PODUSZKA
POWIETRZNA
PO STRONIE
PASAŻERA
NIEAKTYWNA
SIEDZENIA DRUGIEGO/TRZECIEGO
RZĘDU
097-118 SCUDO LUM PL 02/12/13 14.54 Pagina 106
