Page 41 of 227
37
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

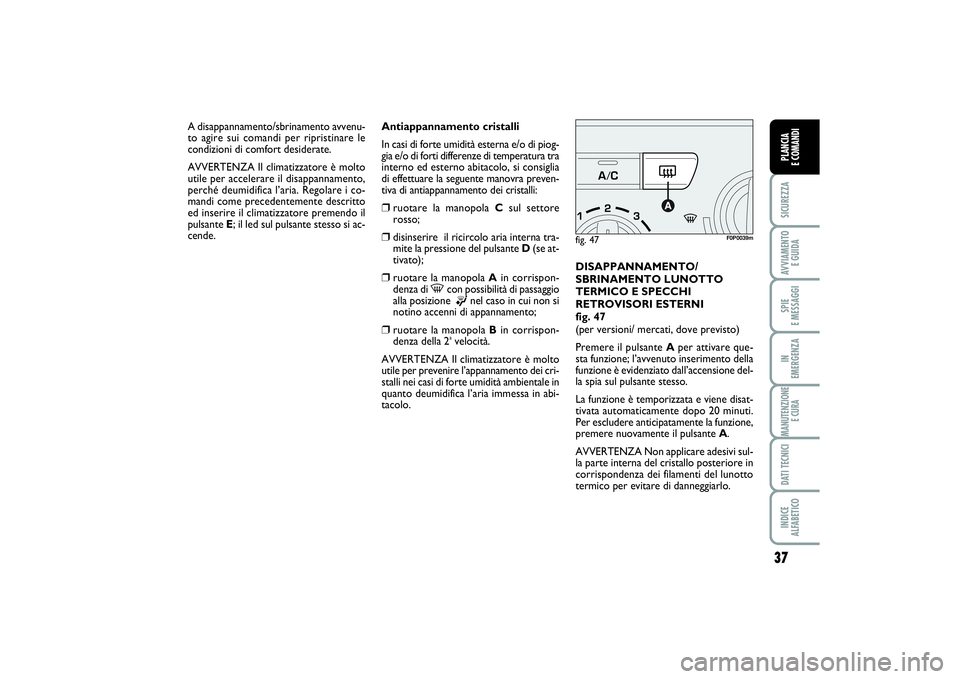

Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:❒
ruotare la manopola Csul settore
rosso;
❒
disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se at-
tivato);
❒
ruotare la manopola Ain corrispon-
denza di
-
con possibilità di passaggio
alla posizione ®
nel caso in cui non si
notino accenni di appannamento;
❒
ruotare la manopola Bin corrispon-
denza della 2
avelocità.
AVVERTENZA Il climatizzatore è molto
utile per prevenire l’appannamento dei cri-
stalli nei casi di forte umidità ambientale in
quanto deumidifica l’aria immessa in abi-
tacolo.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
fig. 47
(per versioni/ mercati, dove previsto)
Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 47
F0P0039m
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.
AVVERTENZA Il climatizzatore è molto
utile per accelerare il disappannamento,
perché deumidifica l’aria. Regolare i co-
mandi come precedentemente descritto
ed inserire il climatizzatore premendo il
pulsante E; il led sul pulsante stesso si ac-
cende.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 37
Page 42 of 227
38SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

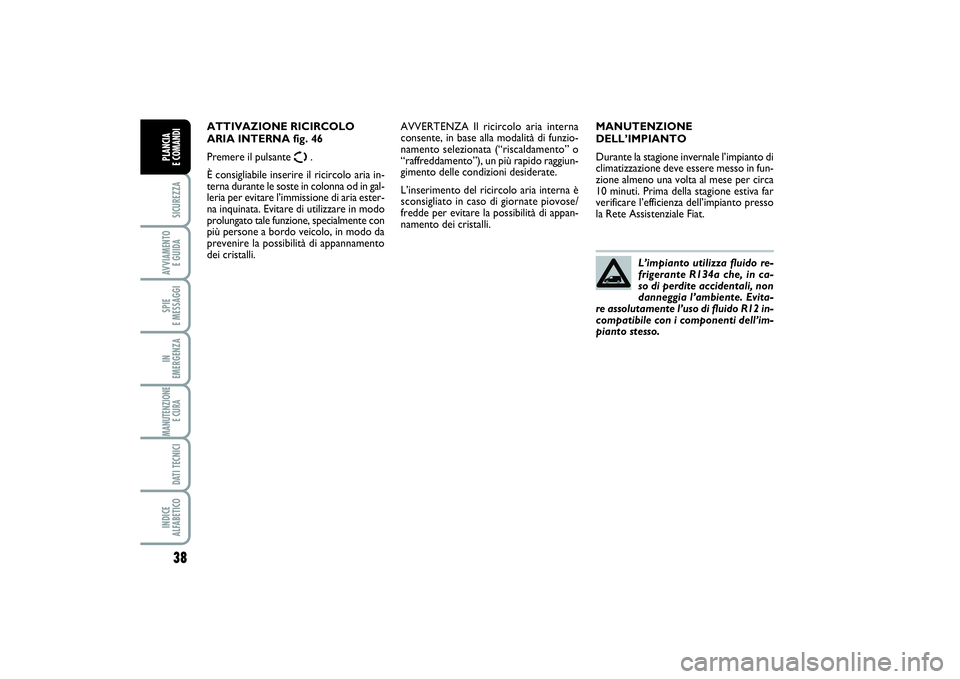

MANUTENZIONE
DELL’IMPIANTO
Durante la stagione invernale l’impianto di
climatizzazione deve essere messo in fun-
zione almeno una volta al mese per circa
10 minuti. Prima della stagione estiva far
verificare l’efficienza dell’impianto presso
la Rete Assistenziale Fiat.
L’impianto utilizza fluido re-
frigerante R134a che, in ca-
so di perdite accidentali, non
danneggia l’ambiente. Evita-
re assolutamente l’uso di fluido R12 in-
compatibile con i componenti dell’im-
pianto stesso.
AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli. ATTIVAZIONE RICIRCOLO
ARIA INTERNA fig. 46
Premere il pulsante
Ω
.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento
dei cristalli.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 38
Page 43 of 227
39
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

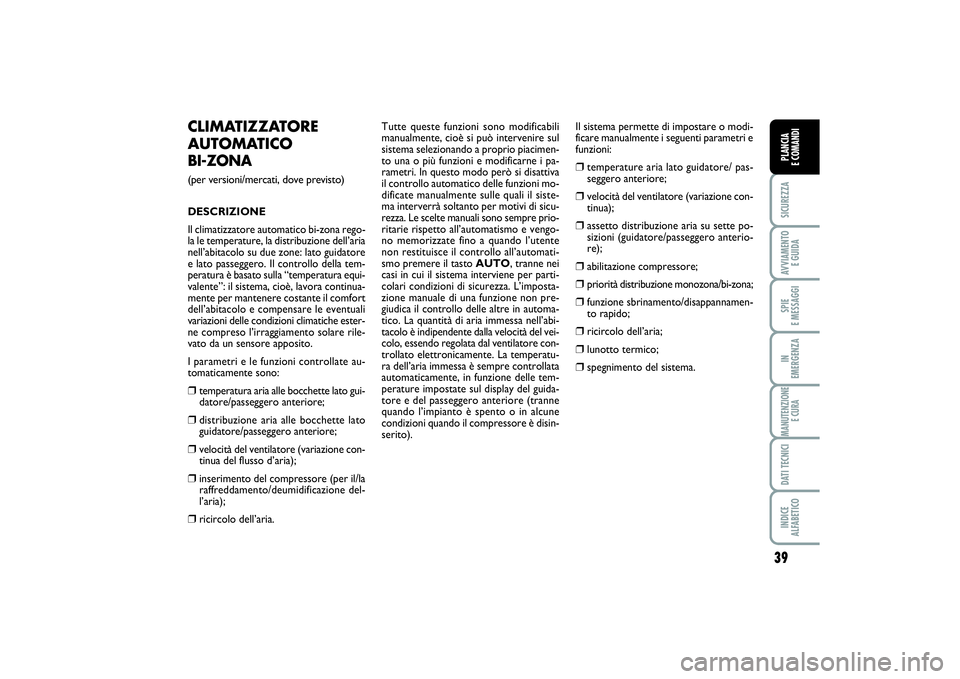

CLIMATIZZATORE
AUTOMATICO BI-ZONA (per versioni/mercati, dove previsto)DESCRIZIONE
Il climatizzatore automatico bi-zona rego-
la le temperature, la distribuzione dell’aria
nell’abitacolo su due zone: lato guidatore
e lato passeggero. Il controllo della tem-
peratura è basato sulla “temperatura equi-
valente”: il sistema, cioè, lavora continua-
mente per mantenere costante il comfort
dell’abitacolo e compensare le eventuali
variazioni delle condizioni climatiche ester-
ne compreso l’irraggiamento solare rile-
vato da un sensore apposito.
I parametri e le funzioni controllate au-
tomaticamente sono:❒
temperatura aria alle bocchette lato gui-
datore/passeggero anteriore;
❒
distribuzione aria alle bocchette lato
guidatore/passeggero anteriore;
❒
velocità del ventilatore (variazione con-
tinua del flusso d’aria);
❒
inserimento del compressore (per il/la
raffreddamento/deumidificazione del-
l’aria);
❒
ricircolo dell’aria.Tutte queste funzioni sono modificabili
manualmente, cioè si può intervenire sul
sistema selezionando a proprio piacimen-
to una o più funzioni e modificarne i pa-
rametri. In questo modo però si disattiva
il controllo automatico delle funzioni mo-
dificate manualmente sulle quali il siste-
ma interverrà soltanto per motivi di sicu-
rezza. Le scelte manuali sono sempre prio-
ritarie rispetto all’automatismo e vengo-
no memorizzate fino a quando l’utente
non restituisce il controllo all’automati-
smo premere il tasto AUTO, tranne nei
casi in cui il sistema interviene per parti-
colari condizioni di sicurezza. L’imposta-
zione manuale di una funzione non pre-
giudica il controllo delle altre in automa-
tico. La quantità di aria immessa nell’abi-
tacolo è indipendente dalla velocità del vei-
colo, essendo regolata dal ventilatore con-
trollato elettronicamente. La temperatu-
ra dell’aria immessa è sempre controllata
automaticamente, in funzione delle tem-
perature impostate sul display del guida-
tore e del passeggero anteriore (tranne
quando l’impianto è spento o in alcune
condizioni quando il compressore è disin-
serito).Il sistema permette di impostare o modi-
ficare manualmente i seguenti parametri e
funzioni:
❒
temperature aria lato guidatore/ pas-
seggero anteriore;
❒
velocità del ventilatore (variazione con-
tinua);
❒
assetto distribuzione aria su sette po-
sizioni (guidatore/passeggero anterio-
re);
❒
abilitazione compressore;
❒
priorità distribuzione monozona/bi-zona;
❒
funzione sbrinamento/disappannamen-
to rapido;
❒
ricircolo dell’aria;
❒
lunotto termico;
❒
spegnimento del sistema.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 39
Page 44 of 227
40SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

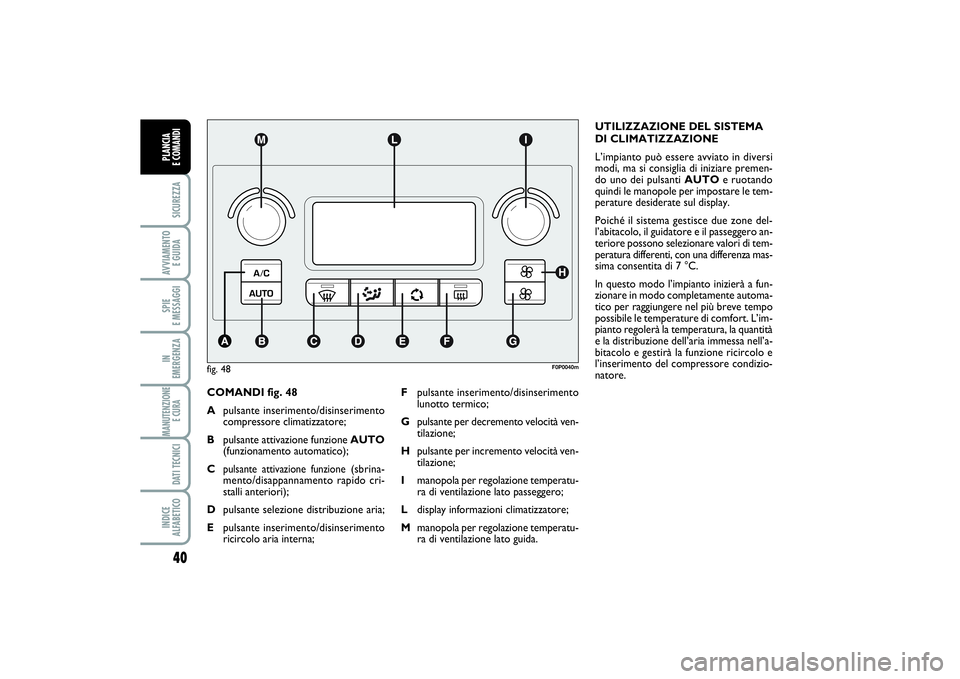

COMANDI fig. 48
Apulsante inserimento/disinserimento
compressore climatizzatore;
Bpulsante attivazione funzione AUTO
(funzionamento automatico);
C
pulsante attivazione funzione
(sbrina-
mento/disappannamento rapido cri-
stalli anteriori);
Dpulsante selezione distribuzione aria;
Epulsante inserimento/disinserimento
ricircolo aria interna; UTILIZZAZIONE DEL SISTEMA
DI CLIMATIZZAZIONE
L’impianto può essere avviato in diversi
modi, ma si consiglia di iniziare premen-
do uno dei pulsanti AUTOe ruotando
quindi le manopole per impostare le tem-
perature desiderate sul display.
Poiché il sistema gestisce due zone del-
l’abitacolo, il guidatore e il passeggero an-
teriore possono selezionare valori di tem-
peratura differenti, con una differenza mas-
sima consentita di 7 °C.
In questo modo l’impianto inizierà a fun-
zionare in modo completamente automa-
tico per raggiungere nel più breve tempo
possibile le temperature di comfort. L’im-
pianto regolerà la temperatura, la quantità
e la distribuzione dell’aria immessa nell’a-
bitacolo e gestirà la funzione ricircolo e
l’inserimento del compressore condizio-
natore.
fig. 48
F0P0040m
Fpulsante inserimento/disinserimento
lunotto termico;
Gpulsante per decremento velocità ven-
tilazione;
Hpulsante per incremento velocità ven-
tilazione;
Imanopola per regolazione temperatu-
ra di ventilazione lato passeggero;
Ldisplay informazioni climatizzatore;
Mmanopola per regolazione temperatu-
ra di ventilazione lato guida.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 40
Page 45 of 227
41
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI

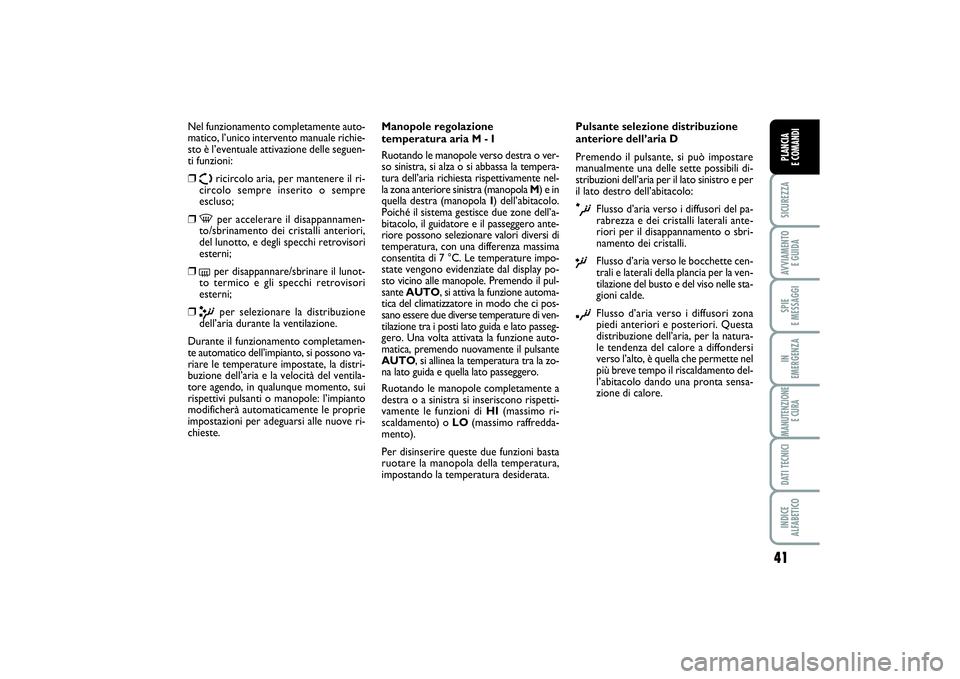

Nel funzionamento completamente auto-
matico, l’unico intervento manuale richie-
sto è l’eventuale attivazione delle seguen-
ti funzioni:❒
Ω
ricircolo aria, per mantenere il ri-
circolo sempre inserito o sempre
escluso;
❒-
per accelerare il disappannamen-
to/sbrinamento dei cristalli anteriori,
del lunotto, e degli specchi retrovisori
esterni;
❒
(
per disappannare/sbrinare il lunot-
to termico e gli specchi retrovisori
esterni;
❒
π
per selezionare la distribuzione
dell’aria durante la ventilazione.
Durante il funzionamento completamen-
te automatico dell’impianto, si possono va-
riare le temperature impostate, la distri-
buzione dell’aria e la velocità del ventila-
tore agendo, in qualunque momento, sui
rispettivi pulsanti o manopole: l’impianto
modificherà automaticamente le proprie
impostazioni per adeguarsi alle nuove ri-
chieste.Manopole regolazione
temperatura aria M - I
Ruotando le manopole verso destra o ver-
so sinistra, si alza o si abbassa la tempera-
tura dell’aria richiesta rispettivamente nel-
la zona anteriore sinistra (manopola M) e in
quella destra (manopola I) dell’abitacolo.
Poiché il sistema gestisce due zone dell’a-
bitacolo, il guidatore e il passeggero ante-
riore possono selezionare valori diversi di
temperatura, con una differenza massima
consentita di 7 °C. Le temperature impo-
state vengono evidenziate dal display po-
sto vicino alle manopole. Premendo il pul-
sante AUTO, si attiva la funzione automa-
tica del climatizzatore in modo che ci pos-
sano essere due diverse temperature di ven-
tilazione tra i posti lato guida e lato passeg-
gero. Una volta attivata la funzione auto-
matica, premendo nuovamente il pulsante
AUTO, si allinea la temperatura tra la zo-
na lato guida e quella lato passeggero.
Ruotando le manopole completamente a
destra o a sinistra si inseriscono rispetti-
vamente le funzioni di HI(massimo ri-
scaldamento) o LO(massimo raffredda-
mento).
Per disinserire queste due funzioni basta
ruotare la manopola della temperatura,
impostando la temperatura desiderata.Pulsante selezione distribuzione
anteriore dell’aria D
Premendo il pulsante, si può impostare
manualmente una delle sette possibili di-
stribuzioni dell’aria per il lato sinistro e per
il lato destro dell’abitacolo:
æ
Flusso d’aria verso i diffusori del pa-
rabrezza e dei cristalli laterali ante-
riori per il disappannamento o sbri-
namento dei cristalli.
ø
Flusso d’aria verso le bocchette cen-
trali e laterali della plancia per la ven-
tilazione del busto e del viso nelle sta-
gioni calde.
¿
Flusso d’aria verso i diffusori zona
piedi anteriori e posteriori. Questa
distribuzione dell’aria, per la natura-
le tendenza del calore a diffondersi
verso l’alto, è quella che permette nel
più breve tempo il riscaldamento del-
l’abitacolo dando una pronta sensa-
zione di calore.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 41
Page 46 of 227

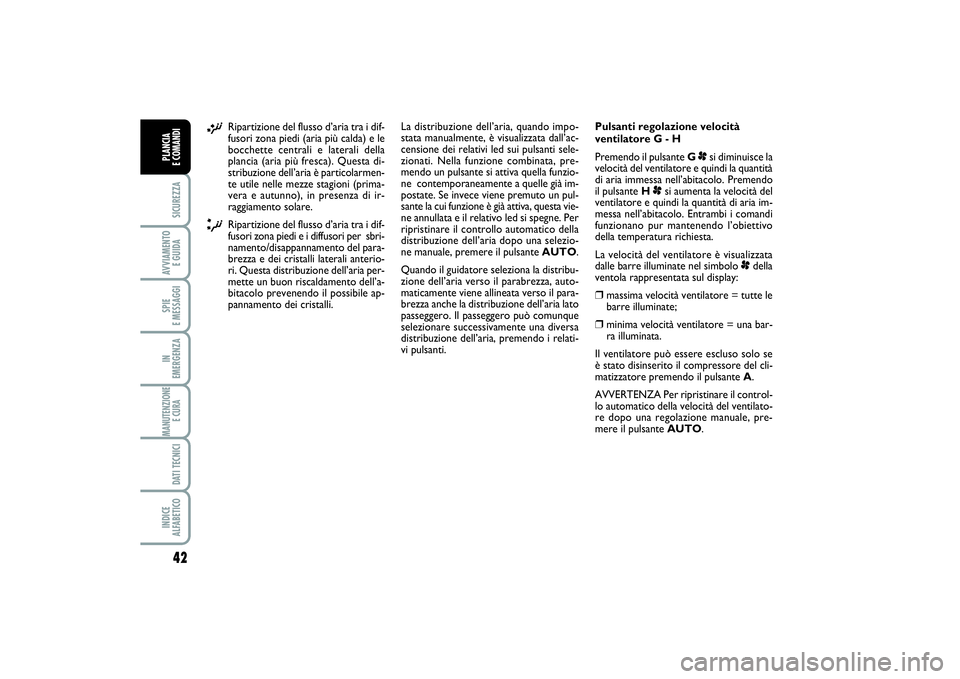

42SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
¡
Ripartizione del flusso d’aria tra i dif-
fusori zona piedi (aria più calda) e le
bocchette centrali e laterali della
plancia (aria più fresca). Questa di-
stribuzione dell’aria è particolarmen-
te utile nelle mezze stagioni (prima-
vera e autunno), in presenza di ir-
raggiamento solare.
¬
Ripartizione del flusso d’aria tra i dif-
fusori zona piedi e i diffusori per sbri-
namento/disappannamento del para-
brezza e dei cristalli laterali anterio-
ri. Questa distribuzione dell’aria per-
mette un buon riscaldamento dell’a-
bitacolo prevenendo il possibile ap-
pannamento dei cristalli.La distribuzione dell’aria, quando impo-
stata manualmente, è visualizzata dall’ac-
censione dei relativi led sui pulsanti sele-
zionati. Nella funzione combinata, pre-
mendo un pulsante si attiva quella funzio-
ne contemporaneamente a quelle già im-
postate. Se invece viene premuto un pul-
sante la cui funzione è già attiva, questa vie-
ne annullata e il relativo led si spegne. Per
ripristinare il controllo automatico della
distribuzione dell’aria dopo una selezio-
ne manuale, premere il pulsante AUTO.
Quando il guidatore seleziona la distribu-
zione dell’aria verso il parabrezza, auto-
maticamente viene allineata verso il para-
brezza anche la distribuzione dell’aria lato
passeggero. Il passeggero può comunque
selezionare successivamente una diversa
distribuzione dell’aria, premendo i relati-
vi pulsanti.Pulsanti regolazione velocità
ventilatore G - H
Premendo il pulsante Gpsi diminuisce la
velocità del ventilatore e quindi la quantità
di aria immessa nell’abitacolo. Premendo
il pulsante Hpsi aumenta la velocità del
ventilatore e quindi la quantità di aria im-
messa nell’abitacolo. Entrambi i comandi
funzionano pur mantenendo l’obiettivo
della temperatura richiesta.
La velocità del ventilatore è visualizzata
dalle barre illuminate nel simbolo pdella
ventola rappresentata sul display:
❒
massima velocità ventilatore = tutte le
barre illuminate;
❒
minima velocità ventilatore = una bar-
ra illuminata.
Il ventilatore può essere escluso solo se
è stato disinserito il compressore del cli-
matizzatore premendo il pulsante A.
AVVERTENZA Per ripristinare il control-
lo automatico della velocità del ventilato-
re dopo una regolazione manuale, pre-
mere il pulsante AUTO.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 42
Page 47 of 227

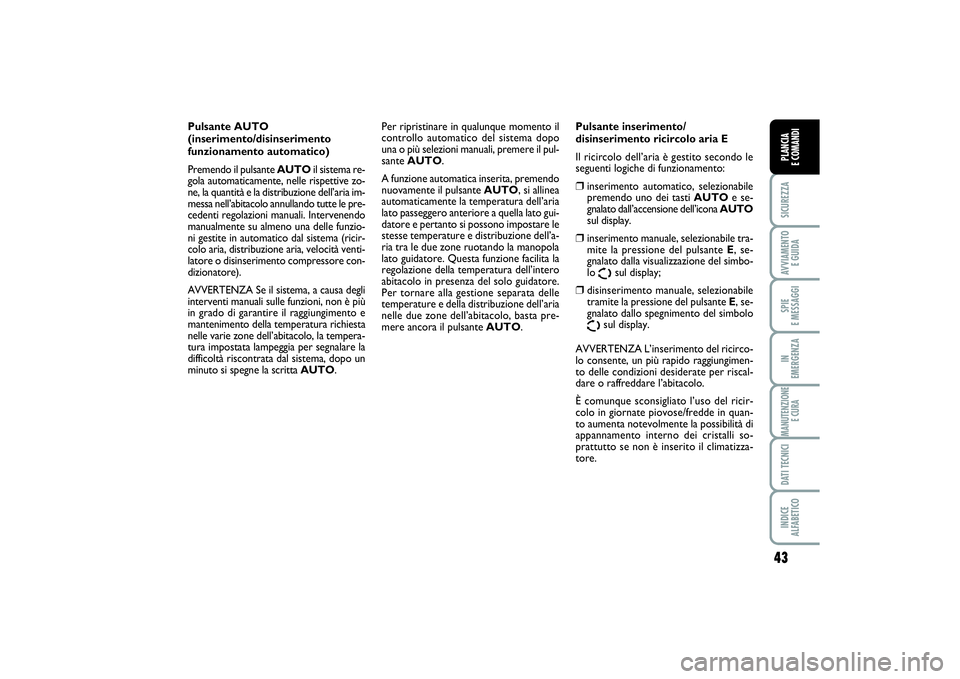

43
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Pulsante AUTO
(inserimento/disinserimento
funzionamento automatico)
Premendo il pulsante AUTOil sistema re-
gola automaticamente, nelle rispettive zo-
ne, la quantità e la distribuzione dell’aria im-
messa nell’abitacolo annullando tutte le pre-
cedenti regolazioni manuali. Intervenendo
manualmente su almeno una delle funzio-
ni gestite in automatico dal sistema (ricir-
colo aria, distribuzione aria, velocità venti-
latore o disinserimento compressore con-
dizionatore).
AVVERTENZA Se il sistema, a causa degli
interventi manuali sulle funzioni, non è più
in grado di garantire il raggiungimento e
mantenimento della temperatura richiesta
nelle varie zone dell’abitacolo, la tempera-
tura impostata lampeggia per segnalare la
difficoltà riscontrata dal sistema, dopo un
minuto si spegne la scritta AUTO.Per ripristinare in qualunque momento il
controllo automatico del sistema dopo
una o più selezioni manuali, premere il pul-
sante AUTO.
A funzione automatica inserita, premendo
nuovamente il pulsante AUTO, si allinea
automaticamente la temperatura dell’aria
lato passeggero anteriore a quella lato gui-
datore e pertanto si possono impostare le
stesse temperature e distribuzione dell’a-
ria tra le due zone ruotando la manopola
lato guidatore. Questa funzione facilita la
regolazione della temperatura dell’intero
abitacolo in presenza del solo guidatore.
Per tornare alla gestione separata delle
temperature e della distribuzione dell’aria
nelle due zone dell’abitacolo, basta pre-
mere ancora il pulsante AUTO.Pulsante inserimento/
disinserimento ricircolo aria E
Il ricircolo dell’aria è gestito secondo le
seguenti logiche di funzionamento:
❒
inserimento automatico, selezionabile
premendo uno dei tasti AUTOe se-
gnalato dall’accensione dell’icona AUTO
sul display.
❒
inserimento manuale, selezionabile tra-
mite la pressione del pulsante E, se-
gnalato dalla visualizzazione del simbo-
lo Ω
sul display;
❒
disinserimento manuale, selezionabile
tramite la pressione del pulsante E, se-
gnalato dallo spegnimento del simboloΩ
sul display.
AVVERTENZA L’inserimento del ricirco-
lo consente, un più rapido raggiungimen-
to delle condizioni desiderate per riscal-
dare o raffreddare l’abitacolo.
È comunque sconsigliato l’uso del ricir-
colo in giornate piovose/fredde in quan-
to aumenta notevolmente la possibilità di
appannamento interno dei cristalli so-
prattutto se non è inserito il climatizza-
tore.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 43
Page 48 of 227

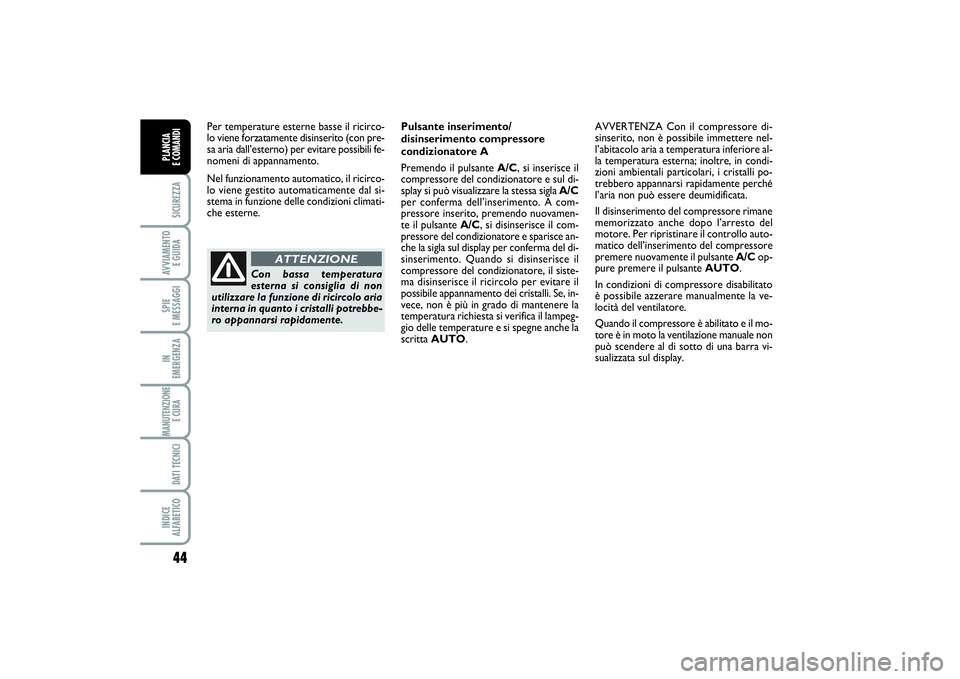

44SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Per temperature esterne basse il ricirco-
lo viene forzatamente disinserito (con pre-
sa aria dall’esterno) per evitare possibili fe-
nomeni di appannamento.
Nel funzionamento automatico, il ricirco-
lo viene gestito automaticamente dal si-
stema in funzione delle condizioni climati-
che esterne.Pulsante inserimento/
disinserimento compressore
condizionatore A
Premendo il pulsante A/C, si inserisce il
compressore del condizionatore e sul di-
splay si può visualizzare la stessa sigla A/C
per conferma dell’inserimento. A com-
pressore inserito, premendo nuovamen-
te il pulsante A/C, si disinserisce il com-
pressore del condizionatore e sparisce an-
che la sigla sul display per conferma del di-
sinserimento. Quando si disinserisce il
compressore del condizionatore, il siste-
ma disinserisce il ricircolo per evitare il
possibile appannamento dei cristalli. Se, in-
vece, non è più in grado di mantenere la
temperatura richiesta si verifica il lampeg-
gio delle temperature e si spegne anche la
scritta AUTO.AVVERTENZA Con il compressore di-
sinserito, non è possibile immettere nel-
l’abitacolo aria a temperatura inferiore al-
la temperatura esterna; inoltre, in condi-
zioni ambientali particolari, i cristalli po-
trebbero appannarsi rapidamente perché
l’aria non può essere deumidificata.
Il disinserimento del compressore rimane
memorizzato anche dopo l’arresto del
motore. Per ripristinare il controllo auto-
matico dell’inserimento del compressore
premere nuovamente il pulsante A/Cop-
pure premere il pulsante AUTO.
In condizioni di compressore disabilitato
è possibile azzerare manualmente la ve-
locità del ventilatore.
Quando il compressore è abilitato e il mo-
tore è in moto la ventilazione manuale non
può scendere al di sotto di una barra vi-
sualizzata sul display.
Con bassa temperatura
esterna si consiglia di non
utilizzare la funzione di ricircolo aria
interna in quanto i cristalli potrebbe-
ro appannarsi rapidamente.
ATTENZIONE
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 44
Page 49 of 227

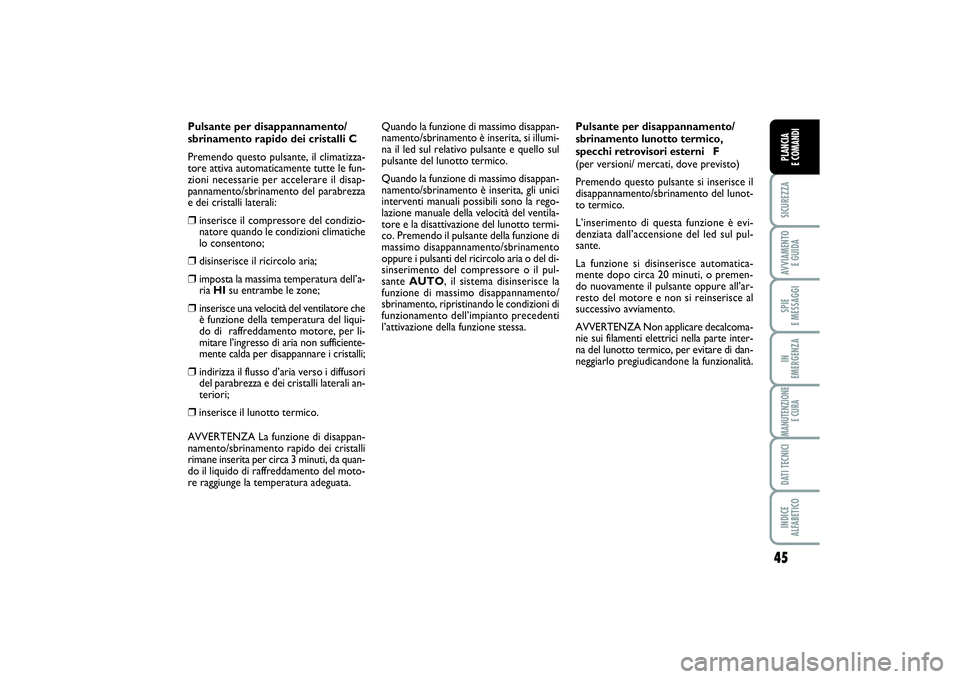

45
SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Pulsante per disappannamento/
sbrinamento rapido dei cristalli C
Premendo questo pulsante, il climatizza-
tore attiva automaticamente tutte le fun-
zioni necessarie per accelerare il disap-
pannamento/sbrinamento del parabrezza
e dei cristalli laterali:❒
inserisce il compressore del condizio-
natore quando le condizioni climatiche
lo consentono;
❒
disinserisce il ricircolo aria;
❒
imposta la massima temperatura dell’a-
ria HIsu entrambe le zone;
❒
inserisce una velocità del ventilatore che
è funzione della temperatura del liqui-
do di raffreddamento motore, per li-
mitare l’ingresso di aria non sufficiente-
mente calda per disappannare i cristalli;
❒
indirizza il flusso d’aria verso i diffusori
del parabrezza e dei cristalli laterali an-
teriori;
❒
inserisce il lunotto termico.
AVVERTENZA La funzione di disappan-
namento/sbrinamento rapido dei cristalli
rimane inserita per circa 3 minuti, da quan-
do il liquido di raffreddamento del moto-
re raggiunge la temperatura adeguata.Quando la funzione di massimo disappan-
namento/sbrinamento è inserita, si illumi-
na il led sul relativo pulsante e quello sul
pulsante del lunotto termico.
Quando la funzione di massimo disappan-
namento/sbrinamento è inserita, gli unici
interventi manuali possibili sono la rego-
lazione manuale della velocità del ventila-
tore e la disattivazione del lunotto termi-
co. Premendo il pulsante della funzione di
massimo disappannamento/sbrinamento
oppure i pulsanti del ricircolo aria o del di-
sinserimento del compressore o il pul-
sante AUTO, il sistema disinserisce la
funzione di massimo disappannamento/
sbrinamento, ripristinando le condizioni di
funzionamento dell’impianto precedenti
l’attivazione della funzione stessa.Pulsante per disappannamento/
sbrinamento lunotto termico,
specchi retrovisori esterni F
(per versioni/ mercati, dove previsto)
Premendo questo pulsante si inserisce il
disappannamento/sbrinamento del lunot-
to termico.
L’inserimento di questa funzione è evi-
denziata dall’accensione del led sul pul-
sante.
La funzione si disinserisce automatica-
mente dopo circa 20 minuti, o premen-
do nuovamente il pulsante oppure all’ar-
resto del motore e non si reinserisce al
successivo avviamento.
AVVERTENZA Non applicare decalcoma-
nie sui filamenti elettrici nella parte inter-
na del lunotto termico, per evitare di dan-
neggiarlo pregiudicandone la funzionalità.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 45
Page 50 of 227

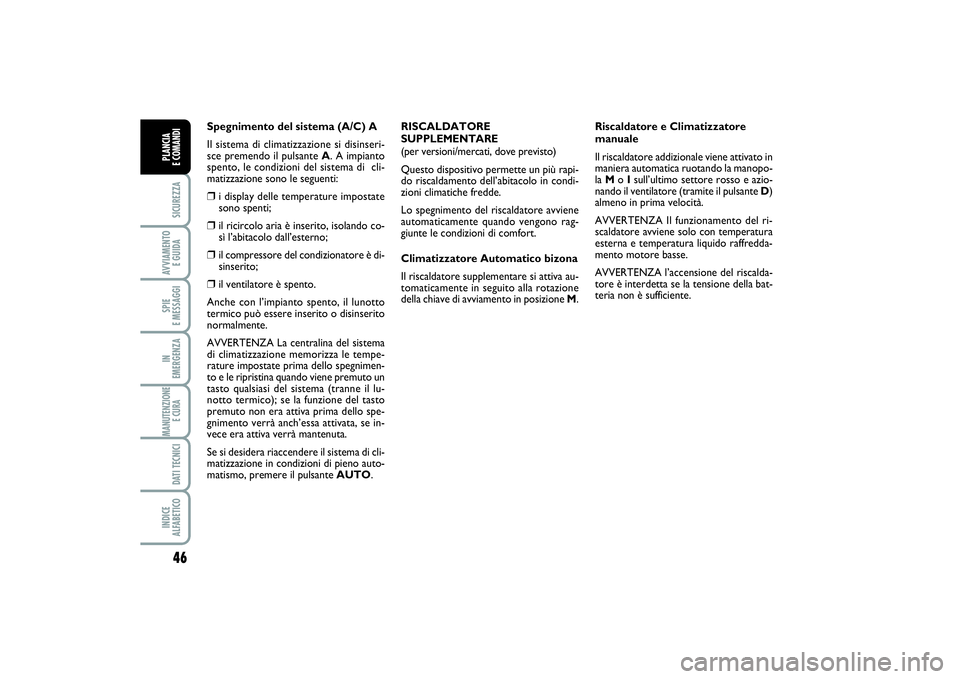

46SICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDI
Spegnimento del sistema (A/C) A
Il sistema di climatizzazione si disinseri-
sce premendo il pulsante A. A impianto
spento, le condizioni del sistema di cli-
matizzazione sono le seguenti:❒
i display delle temperature impostate
sono spenti;
❒
il ricircolo aria è inserito, isolando co-
sì l’abitacolo dall’esterno;
❒
il compressore del condizionatore è di-
sinserito;
❒
il ventilatore è spento.
Anche con l’impianto spento, il lunotto
termico può essere inserito o disinserito
normalmente.
AVVERTENZA La centralina del sistema
di climatizzazione memorizza le tempe-
rature impostate prima dello spegnimen-
to e le ripristina quando viene premuto un
tasto qualsiasi del sistema (tranne il lu-
notto termico); se la funzione del tasto
premuto non era attiva prima dello spe-
gnimento verrà anch’essa attivata, se in-
vece era attiva verrà mantenuta.
Se si desidera riaccendere il sistema di cli-
matizzazione in condizioni di pieno auto-
matismo, premere il pulsante AUTO.RISCALDATORE
SUPPLEMENTARE
(per versioni/mercati, dove previsto)
Questo dispositivo permette un più rapi-
do riscaldamento dell’abitacolo in condi-
zioni climatiche fredde.
Lo spegnimento del riscaldatore avviene
automaticamente quando vengono rag-
giunte le condizioni di comfort.
Climatizzatore Automatico bizona
Il riscaldatore supplementare si attiva au-
tomaticamente in seguito alla rotazione
della chiave di avviamento in posizione M.Riscaldatore e Climatizzatore
manuale
Il riscaldatore addizionale viene attivato in
maniera automatica ruotando la manopo-
la M o Isull’ultimo settore rosso e azio-
nando il ventilatore (tramite il pulsanteD)
almeno in prima velocità.
AVVERTENZA Il funzionamento del ri-
scaldatore avviene solo con temperatura
esterna e temperatura liquido raffredda-
mento motore basse.
AVVERTENZA l’accensione del riscalda-
tore è interdetta se la tensione della bat-
teria non è sufficiente.
020-082 SCUDO LUM IT 19/11/13 08.18 Pagina 46
