147
LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA

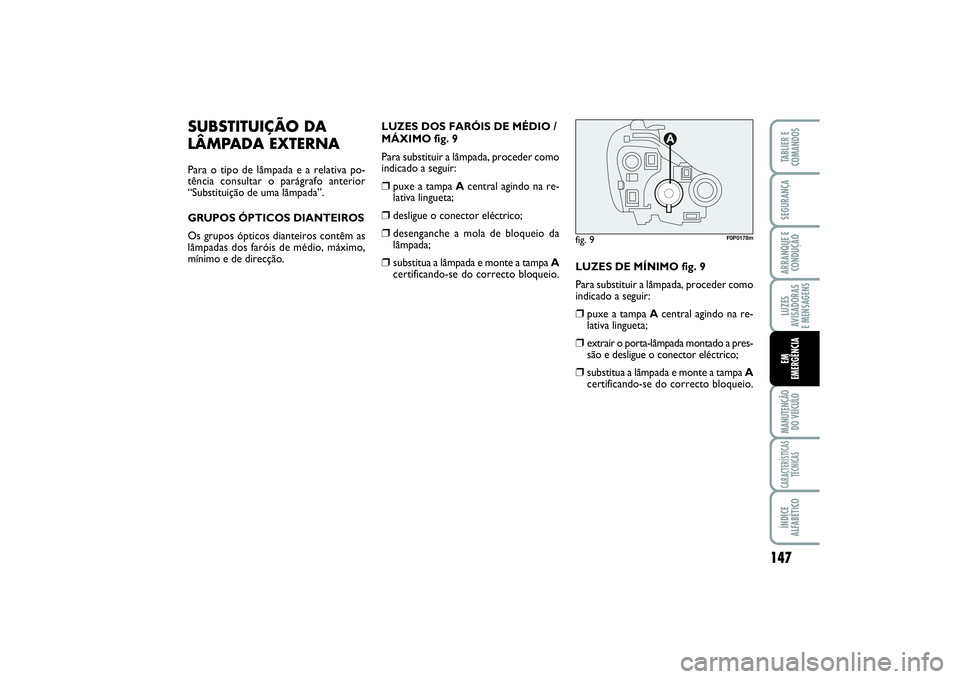

SUBSTITUIÇÃO DA
LÂMPADA EXTERNAPara o tipo de lâmpada e a relativa po-
tência consultar o parágrafo anterior
“Substituição de uma lâmpada”.
GRUPOS ÓPTICOS DIANTEIROS
Os grupos ópticos dianteiros contêm as
lâmpadas dos faróis de médio, máximo,
mínimo e de direcção.LUZES DOS FARÓIS DE MÉDIO /
MÁXIMO fig. 9
Para substituir a lâmpada, proceder como
indicado a seguir:
❒
puxe a tampa Acentral agindo na re-
lativa lingueta;
❒
desligue o conector eléctrico;
❒
desenganche a mola de bloqueio da
lâmpada;
❒
substitua a lâmpada e monte a tampa A
certificando-se do correcto bloqueio.LUZES DE MÍNIMO fig. 9
Para substituir a lâmpada, proceder como
indicado a seguir:
❒
puxe a tampa Acentral agindo na re-
lativa lingueta;
❒
extrair o porta-lâmpada montado a pres-
são e desligue o conector eléctrico;
❒
substitua a lâmpada e monte a tampa A
certificando-se do correcto bloqueio.
fig. 9
F0P0178m
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 147

148LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA

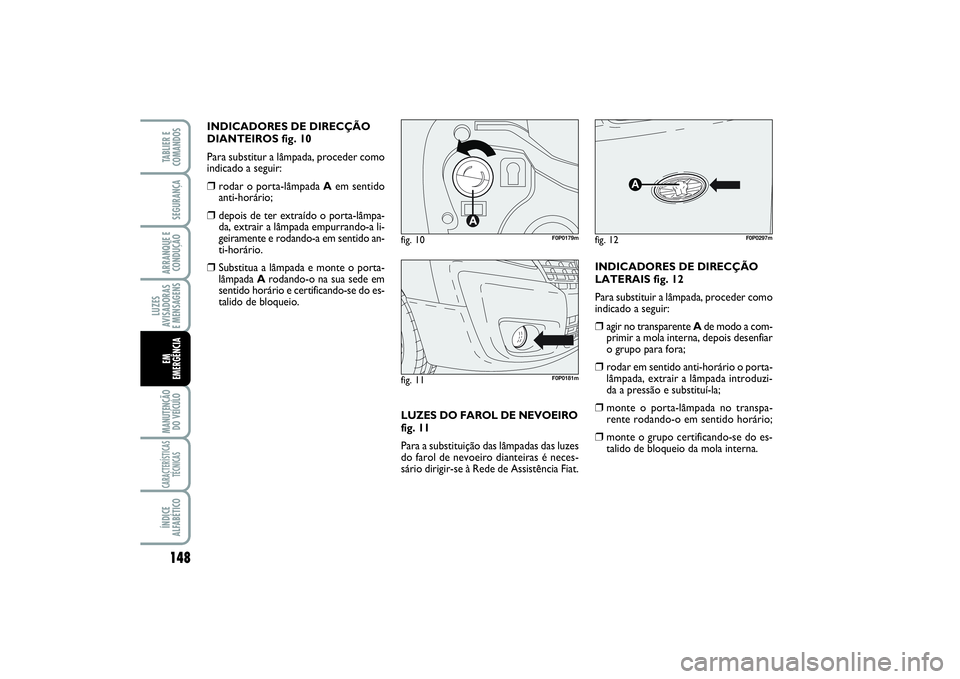

INDICADORES DE DIRECÇÃO
DIANTEIROS fig. 10
Para substitur a lâmpada, proceder como
indicado a seguir:❒
rodar o porta-lâmpada Aem sentido
anti-horário;
❒
depois de ter extraído o porta-lâmpa-
da, extrair a lâmpada empurrando-a li-
geiramente e rodando-a em sentido an-
ti-horário.
❒
Substitua a lâmpada e monte o porta-
lâmpada Arodando-o na sua sede em
sentido horário e certificando-se do es-
talido de bloqueio.
LUZES DO FAROL DE NEVOEIRO
fig. 11
Para a substituição das lâmpadas das luzes
do farol de nevoeiro dianteiras é neces-
sário dirigir-se à Rede de Assistência Fiat.INDICADORES DE DIRECÇÃO
LATERAIS fig. 12
Para substituir a lâmpada, proceder como
indicado a seguir:
❒
agir no transparente Ade modo a com-
primir a mola interna, depois desenfiar
o grupo para fora;
❒
rodar em sentido anti-horário o porta-
lâmpada, extrair a lâmpada introduzi-
da a pressão e substituí-la;
❒
monte o porta-lâmpada no transpa-
rente rodando-o em sentido horário;
❒
monte o grupo certificando-se do es-
talido de bloqueio da mola interna.
fig. 11
F0P0181m
fig. 10
F0P0179m
fig. 12
A
F0P0297m
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 148

149
LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA
GRUPOS ÓPTICOS TRASEIROS
fig. 13
Os farolins traseiros possuem as lâmpa-
das das luzes de mínimos/stop, direcção,
marcha-atrás e de nevoeiro.fig. 13
F0P0184m
Para desmontar os faróis traseiros e pro-
ceder com à substituição das lâmpadas,
abra as portas traseiras com dois baten-
tes de 180° (consulte o parágrafo “Por-
tas traseiras com dois batentes” no capí-
tulo “Tablier e comandos”).fig. 14
F0P0185m
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:❒
identificar a lâmpada a substituir;
❒
retirar as duas porcas de fixação Ae B;
❒
a partir do exterior, retirar o grupo
transparente;
❒
segurando no grupo, desligar o conec-
tor eléctrico;
❒
alargar as patilhas e retirar o porta-lâm-
padas;
❒
retirar a lâmpada a substituir deslocan-
do-a ligeiramente e rodando-a para a
esquerda (bloqueio de "baioneta"), de
seguida substituí-la.
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 149

150LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA

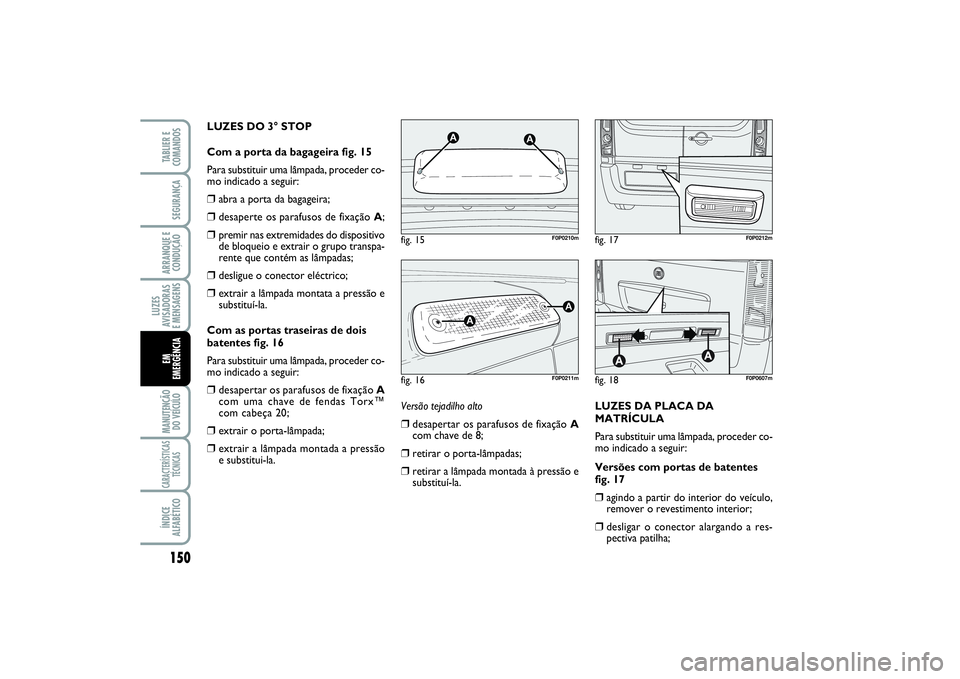

LUZES DO 3° STOP
Com a porta da bagageira fig. 15
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:❒
abra a porta da bagageira;
❒
desaperte os parafusos de fixação A;
❒
premir nas extremidades do dispositivo
de bloqueio e extrair o grupo transpa-
rente que contém as lâmpadas;
❒
desligue o conector eléctrico;
❒
extrair a lâmpada montata a pressão e
substituí-la.
Com as portas traseiras de dois
batentes fig. 16
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒
desapertar os parafusos de fixação A
com uma chave de fendas Torx™
com cabeça 20;
❒
extrair o porta-lâmpada;
❒
extrair a lâmpada montada a pressão
e substitui-la.Versão tejadilho alto
❒
desapertar os parafusos de fixação A
com chave de 8;
❒
retirar o porta-lâmpadas;
❒
retirar a lâmpada montada à pressão e
substituí-la.LUZES DA PLACA DA
MATRÍCULA
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
Versões com portas de batentes
fig. 17
❒
agindo a partir do interior do veículo,
remover o revestimento interior;
❒
desligar o conector alargando a res-
pectiva patilha;
fig. 15
A
A
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17
F0P0212m
fig. 18
F0P0607m
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 150

151
LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA
❒

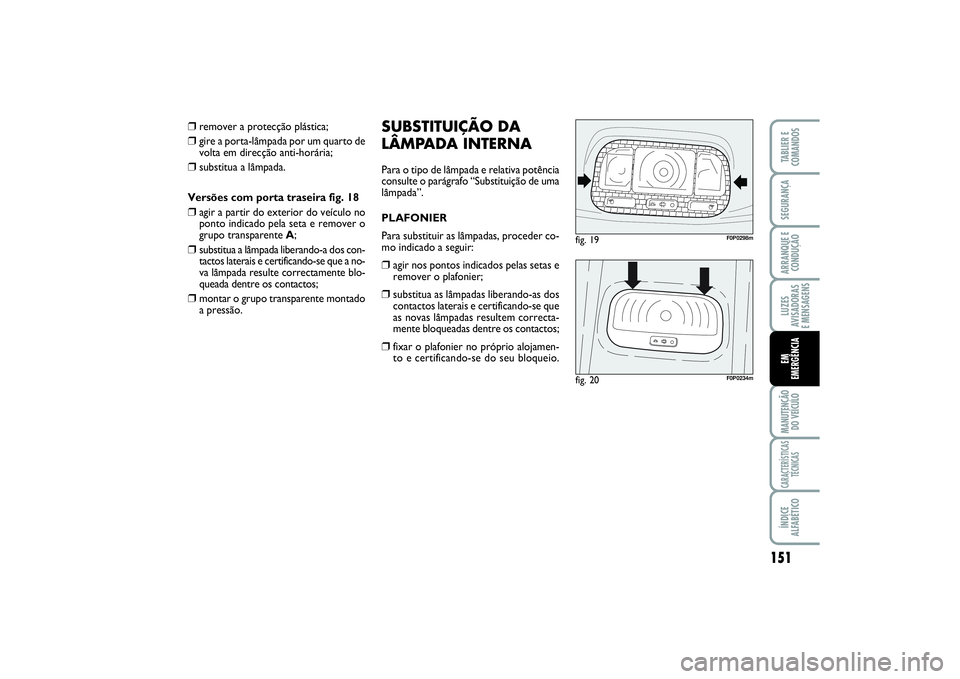

remover a protecção plástica;
❒
gire a porta-lâmpada por um quarto de
volta em direcção anti-horária;
❒
substitua a lâmpada.
Versões com porta traseira fig. 18
❒
agir a partir do exterior do veículo no
ponto indicado pela seta e remover o
grupo transparente A;
❒
substitua a lâmpada liberando-a dos con-
tactos laterais e certificando-se que a no-
va lâmpada resulte correctamente blo-
queada dentre os contactos;
❒
montar o grupo transparente montado
a pressão.
fig. 19
F0P0298m
fig. 20
F0P0234m
SUBSTITUIÇÃO DA
LÂMPADA INTERNAPara o tipo de lâmpada e relativa potência
consulte o parágrafo “Substituição de uma
lâmpada”.
PLAFONIER
Para substituir as lâmpadas, proceder co-
mo indicado a seguir:❒
agir nos pontos indicados pelas setas e
remover o plafonier;
❒
substitua as lâmpadas liberando-as dos
contactos laterais e certificando-se que
as novas lâmpadas resultem correcta-
mente bloqueadas dentre os contactos;
❒
fixar o plafonier no próprio alojamen-
to e certificando-se do seu bloqueio.
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 151

152LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA
fig. 21
F0P0236m
Não substitua em nenhum
caso um fusível com um ou-
tro que tenha uma amperagem su-
perior; PERIGO DE INCÊNDIO.
AVISO
Nunca substitua um fusível
queimado com fios metálicos
ou outro material de recupe-
ração.
Se um fusível geral de pro-
tecção (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervém dirija-se
à Rede de Assistência Fiat. Antes de
substituir um fusível, certifique-se de
ter removido a chave do dispositivo
de arranque e de ter desligado e/ou
desactivado tos os acessórios.
AVISO
Se um fusível geral de pro-
tecção dos sistemas de segu-
rança (sistema air bag, sistema de tra-
vagem), sistemas do motopropulsor
(sistema do motor, sistema da caixa
de vel.) ou sistema da direcção inter-
vier, dirigir-se à Rede de Assistência
Fiat.
AVISO
No caso em que o fusível ti-
vesse de queimar-se nova-
mente ou interromper-se, dirija-se à
Rede de Assistência Fiat.
AVISO

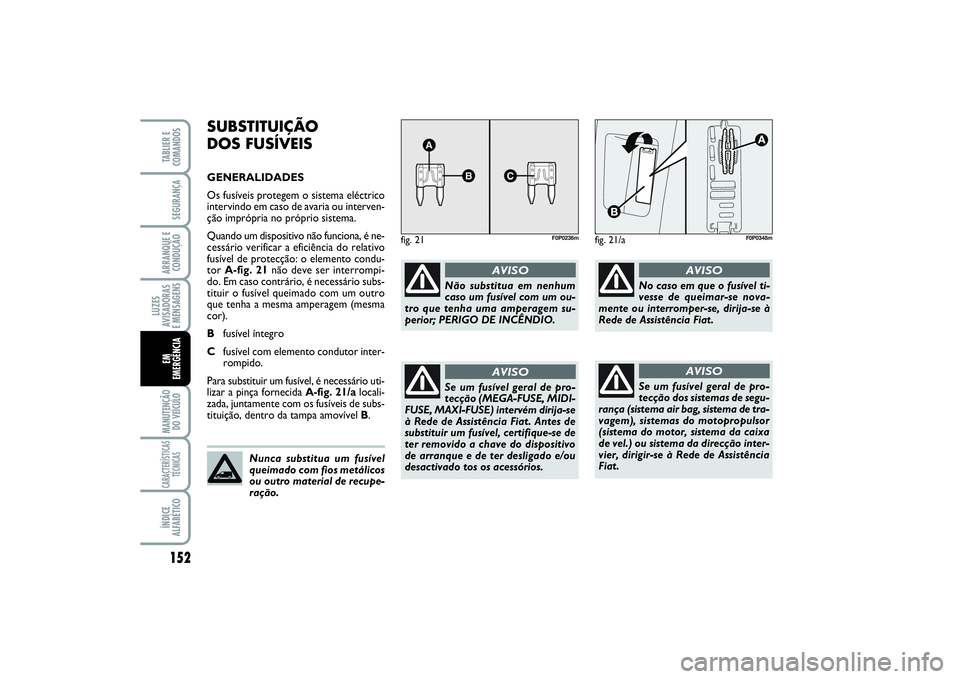

SUBSTITUIÇÃO
DOS FUSÍVEISGENERALIDADES
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou interven-
ção imprópria no próprio sistema.
Quando um dispositivo não funciona, é ne-
cessário verificar a eficiência do relativo
fusível de protecção: o elemento condu-
tor A-fig. 21não deve ser interrompi-
do. Em caso contrário, é necessário subs-
tituir o fusível queimado com um outro
que tenha a mesma amperagem (mesma
cor).
Bfusível íntegro
Cfusível com elemento condutor inter-
rompido.
Para substituir um fusível, é necessário uti-
lizar a pinça fornecida A-fig. 21/alocali-
zada, juntamente com os fusíveis de subs-
tituição, dentro da tampa amovível B.
fig. 21/a
F0P0348m
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 152

153
LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA

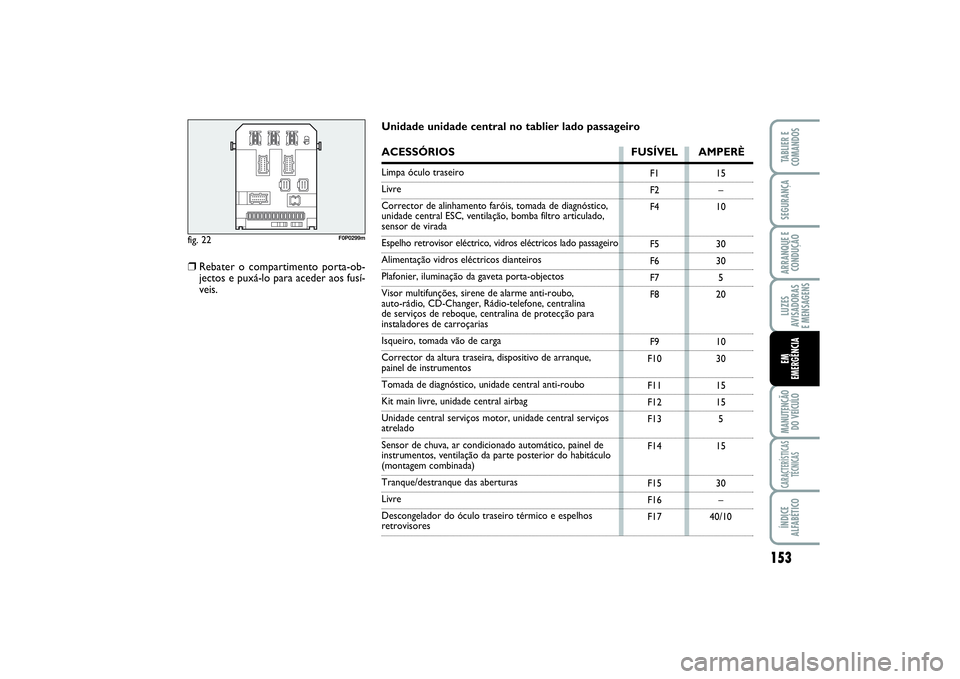

fig. 22
F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Unidade unidade central no tablier lado passageiroACESSÓRIOS FUSÍVEL AMPERÈLimpa óculo traseiroLivre
Corrector de alinhamento faróis, tomada de diagnóstico,
unidade central ESC, ventilação, bomba filtro articulado,sensor de viradaEspelho retrovisor eléctrico, vidros eléctricos lado passageiroAlimentação vidros eléctricos dianteirosPlafonier, iluminação da gaveta porta-objectos
Visor multifunções, sirene de alarme anti-roubo,
auto-rádio, CD-Changer, Rádio-telefone, centralina
de serviços de reboque, centralina de protecção para instaladores de carroçariasIsqueiro, tomada vão de carga
Corrector da altura traseira, dispositivo de arranque, painel de instrumentosTomada de diagnóstico, unidade central anti-rouboKit main livre, unidade central airbag
Unidade central serviços motor, unidade central serviçosatrelado
Sensor de chuva, ar condicionado automático, painel de
instrumentos, ventilação da parte posterior do habitáculo (montagem combinada)Tranque/destranque das aberturasLivre
Descongelador do óculo traseiro térmico e espelhos retrovisores
❒
Rebater o compartimento porta-ob-
jectos e puxá-lo para aceder aos fusí-
veis.
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 153

154LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA

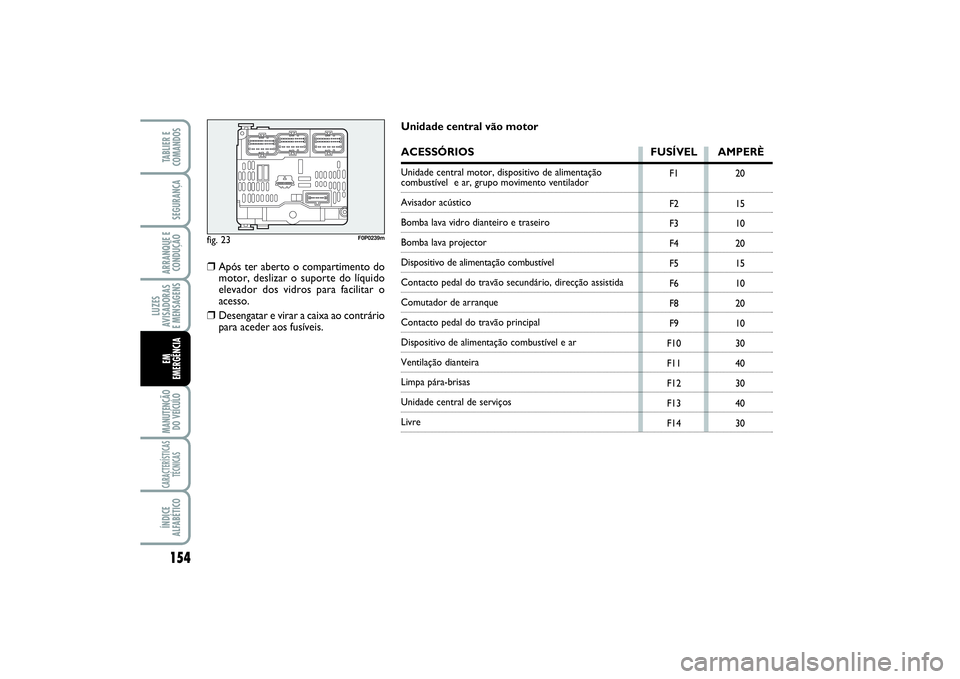

fig. 23
F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Unidade central vão motorACESSÓRIOS FUSÍVEL AMPERÈUnidade central motor, dispositivo de alimentação combustível e ar, grupo movimento ventiladorAvisador acústicoBomba lava vidro dianteiro e traseiroBomba lava projectorDispositivo de alimentação combustívelContacto pedal do travão secundário, direcção assistidaComutador de arranqueContacto pedal do travão principalDispositivo de alimentação combustível e arVentilação dianteiraLimpa pára-brisasUnidade central de serviçosLivre
❒
Após ter aberto o compartimento do
motor, deslizar o suporte do líquido
elevador dos vidros para facilitar o
acesso.
❒
Desengatar e virar a caixa ao contrário
para aceder aos fusíveis.
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 154

155
LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA
fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Unidade central habitáculo (na bateria)ACESSÓRIOS FUSÍVEL AMPERÈBancos aquecidos
Tomada de 12V na terceira fila de bancos (montagem combinada)
Centralina de serviços de reboque (se disponível) centralina de protecção para instaladores de carroçariasLivreFechaduras das portas e folhasFechaduras das portas e folhasLimpa óculo traseiro porta e folha
Ventilação da parte posterior do habitáculo (montagem combinada)Espelhos inclináveis
❒
Desengatar a tampa do vão da bateria.
❒
Retirar o terminal da bateria vermel-
ho (+).
Após cada intervenção, fechar bem
a tampa.
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 155

156LUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOEM
EMERGÊNCIA

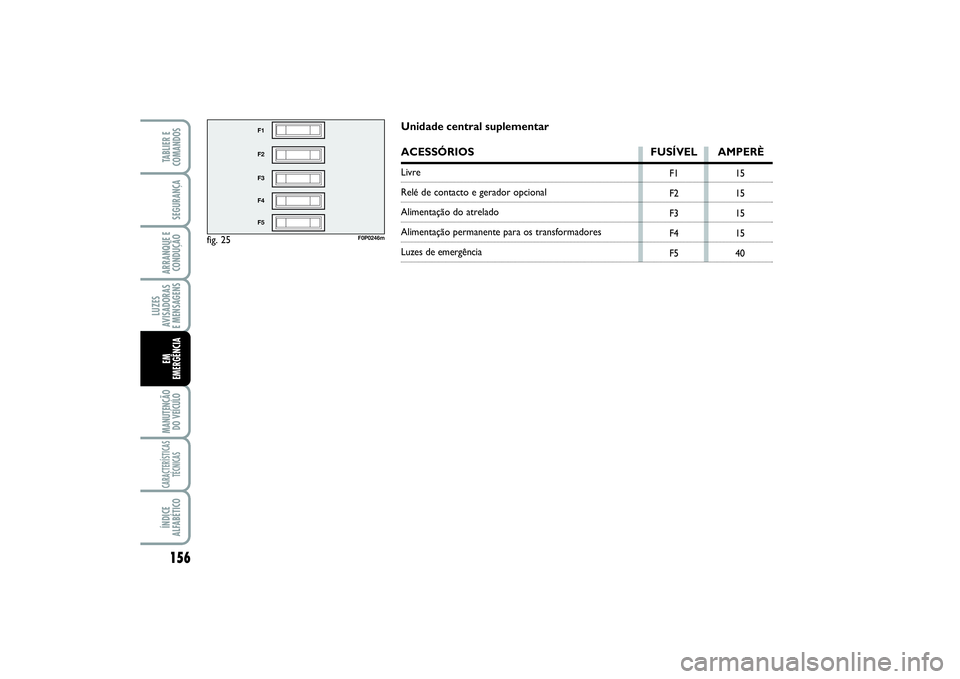

fig. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Unidade central suplementarACESSÓRIOS FUSÍVEL AMPERÈLivreRelé de contacto e gerador opcionalAlimentação do atrelado Alimentação permanente para os transformadoresLuzes de emergência
139-158 SCUDO LUM P 07/03/14 08.51 Pagina 156
