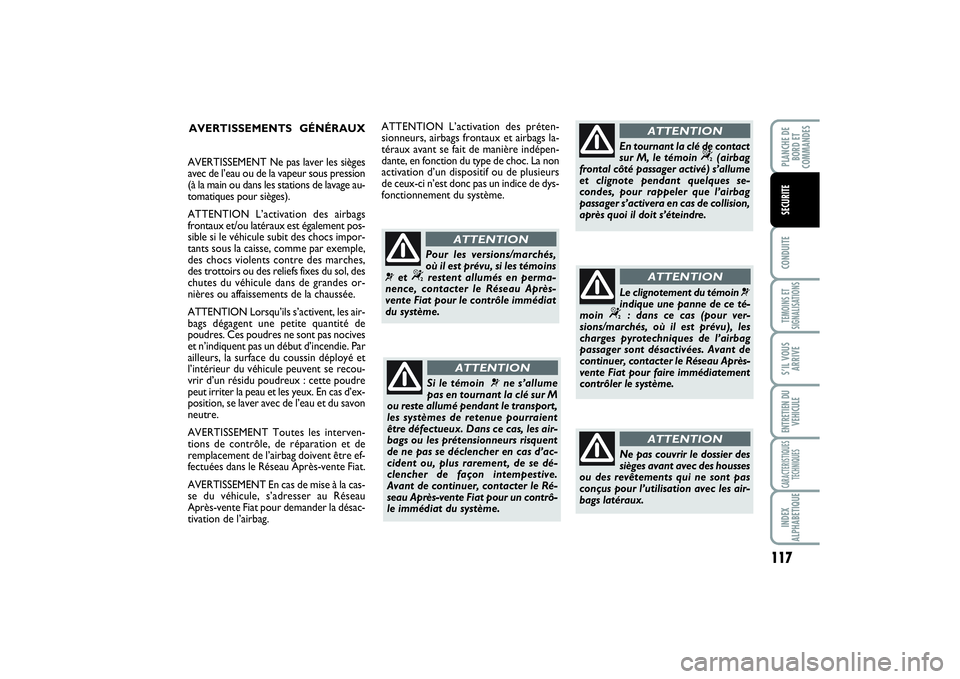

AVERTISSEMENTS GÉNÉRAUX
Si le témoin
¬
ne s’allume
pas en tournant la clé sur M
ou reste allumé pendant le transport,
les systèmes de retenue pourraient
être défectueux. Dans ce cas, les air-
bags ou les prétensionneurs risquent
de ne pas se déclencher en cas d’ac-
cident ou, plus rarement, de se dé-
clencher de façon intempestive.
Avant de continuer, contacter le Ré-
seau Après-vente Fiat pour un contrô-
le immédiat du système.
ATTENTION
Pour les versions/marchés,
où il est prévu, si les témoins
¬
et
“
restent allumés en perma-
nence, contacter le Réseau Après-
vente Fiat pour le contrôle immédiat
du système.
ATTENTION
AVERTISSEMENT Ne pas laver les sièges
avec de l’eau ou de la vapeur sous pression
(à la main ou dans les stations de lavage au-
tomatiques pour sièges).
ATTENTION L’activation des airbags
frontaux et/ou latéraux est également pos-
sible si le véhicule subit des chocs impor-
tants sous la caisse, comme par exemple,
des chocs violents contre des marches,
des trottoirs ou des reliefs fixes du sol, des
chutes du véhicule dans de grandes or-
nières ou affaissements de la chaussée.
ATTENTION Lorsqu’ils s’activent, les air-
bags dégagent une petite quantité de
poudres. Ces poudres ne sont pas nocives
et n’indiquent pas un début d’incendie. Par
ailleurs, la surface du coussin déployé et
l’intérieur du véhicule peuvent se recou-
vrir d’un résidu poudreux : cette poudre
peut irriter la peau et les yeux. En cas d’ex-
position, se laver avec de l’eau et du savon
neutre.
AVERTISSEMENT Toutes les interven-
tions de contrôle, de réparation et de
remplacement de l’airbag doivent être ef-
fectuées dans le Réseau Après-vente Fiat.
AVERTISSEMENT En cas de mise à la cas-
se du véhicule, s’adresser au Réseau
Après-vente Fiat pour demander la désac-
tivation de l’airbag.ATTENTION L’activation des préten-
sionneurs, airbags frontaux et airbags la-
téraux avant se fait de manière indépen-
dante, en fonction du type de choc. La non
activation d’un dispositif ou de plusieurs
de ceux-ci n’est donc pas un indice de dys-
fonctionnement du système.
Le clignotement du témoin
¬
indique une panne de ce té-
moin “
: dans ce cas (pour ver-
sions/marchés, où il est prévu), les
charges pyrotechniques de l’airbag
passager sont désactivées. Avant de
continuer, contacter le Réseau Après-
vente Fiat pour faire immédiatement
contrôler le système.
ATTENTION
En tournant la clé de contact
sur M, le témoin
“
(airbag
frontal côté passager activé) s’allume
et clignote pendant quelques se-
condes, pour rappeler que l’airbag
passager s’activera en cas de collision,
après quoi il doit s’éteindre.
ATTENTION
Ne pas couvrir le dossier des
sièges avant avec des housses
ou des revêtements qui ne sont pas
conçus pour l’utilisation avec les air-
bags latéraux.
ATTENTION
097-118 SCUDO LUM F 18/11/13 13.24 Pagina 117

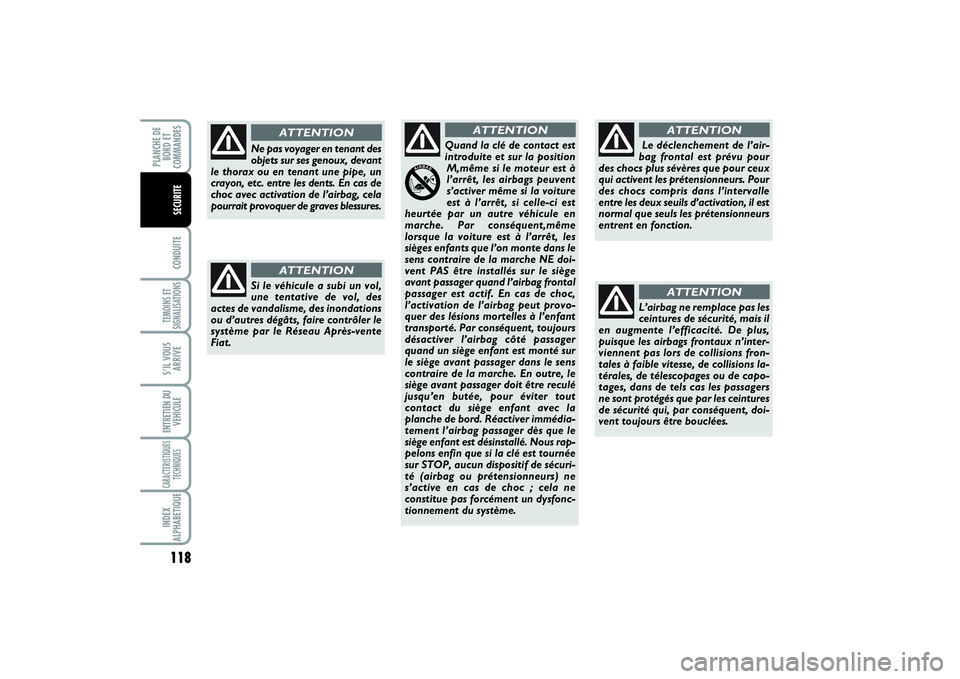

118CONDUITETEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
SECURITE
Si le véhicule a subi un vol,
une tentative de vol, des
actes de vandalisme, des inondations
ou d’autres dégâts, faire contrôler le
système par le Réseau Après-vente
Fiat.
ATTENTION
Le déclenchement de l’air-
bag frontal est prévu pour
des chocs plus sévères que pour ceux
qui activent les prétensionneurs. Pour
des chocs compris dans l’intervalle
entre les deux seuils d’activation, il est
normal que seuls les prétensionneurs
entrent en fonction.
ATTENTION
L’airbag ne remplace pas les
ceintures de sécurité, mais il
en augmente l’efficacité. De plus,
puisque les airbags frontaux n’inter-
viennent pas lors de collisions fron-
tales à faible vitesse, de collisions la-
térales, de télescopages ou de capo-
tages, dans de tels cas les passagers
ne sont protégés que par les ceintures
de sécurité qui, par conséquent, doi-
vent toujours être bouclées.
ATTENTION
Ne pas voyager en tenant des
objets sur ses genoux, devant
le thorax ou en tenant une pipe, un
crayon, etc. entre les dents. En cas de
choc avec activation de l’airbag, cela
pourrait provoquer de graves blessures.
ATTENTION
Quand la clé de contact est
introduite et sur la position
M,même si le moteur est à
l’arrêt, les airbags peuvent
s’activer même si la voiture
est à l’arrêt, si celle-ci est
heurtée par un autre véhicule en
marche. Par conséquent,même
lorsque la voiture est à l’arrêt, les
sièges enfants que l’on monte dans le
sens contraire de la marche NE doi-
vent PAS être installés sur le siège
avant passager quand l’airbag frontal
passager est actif. En cas de choc,
l’activation de l’airbag peut provo-
quer des lésions mortelles à l’enfant
transporté. Par conséquent, toujours
désactiver l’airbag côté passager
quand un siège enfant est monté sur
le siège avant passager dans le sens
contraire de la marche. En outre, le
siège avant passager doit être reculé
jusqu’en butée, pour éviter tout
contact du siège enfant avec la
planche de bord. Réactiver immédia-
tement l’airbag passager dès que le
siège enfant est désinstallé. Nous rap-
pelons enfin que si la clé est tournée
sur STOP, aucun dispositif de sécuri-
té (airbag ou prétensionneurs) ne
s’active en cas de choc ; cela ne
constitue pas forcément un dysfonc-
tionnement du système.
ATTENTION
097-118 SCUDO LUM F 18/11/13 13.24 Pagina 118

119
TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDESSECURITECONDUITE
DEMARRAGE DU MOTEUR ........................................... 120
A L’ARRET ............................................................................ 122
UTILISATION DE LA BOITE
DE VITESSES MANUELLE ................................................. 123
CONSOMMATION DE CARBURANT ........................ 124
PNEUS A NEIGE .................................................................. 127
CHAINES A NEIGE ............................................................ 127
NON UTILISATION PROLONGEE
DU VEHICULE ..................................................................... 128
C C
O O
N N
D D
U U
I I
T T
E E
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 119

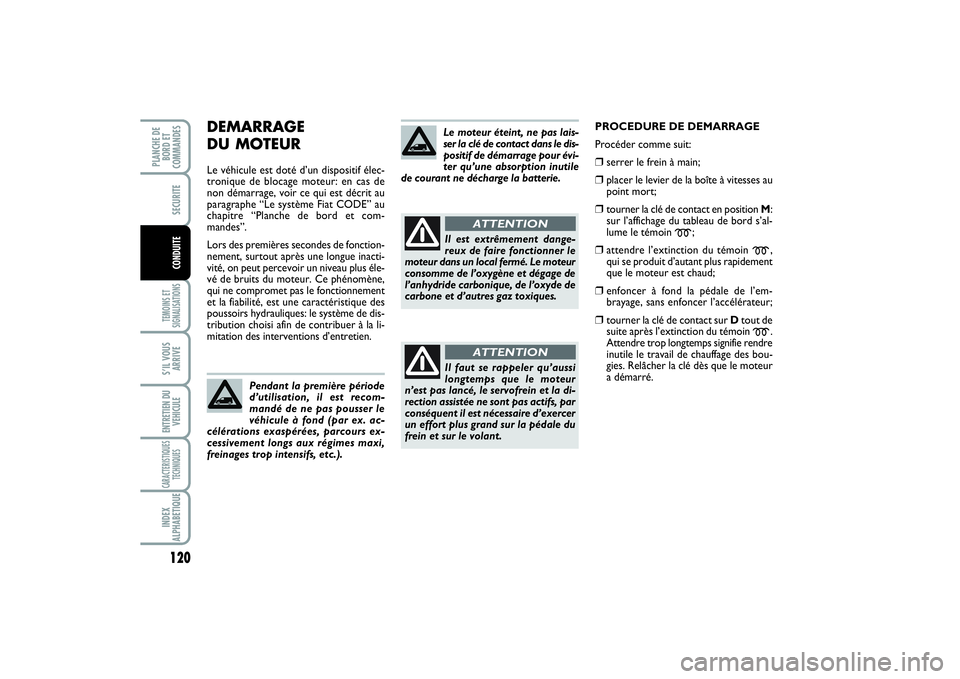

120TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
SECURITECONDUITE
DEMARRAGE
DU MOTEURLe véhicule est doté d’un dispositif élec-
tronique de blocage moteur: en cas de
non démarrage, voir ce qui est décrit au
paragraphe “Le système Fiat CODE” au
chapitre “Planche de bord et com-
mandes”.
Lors des premières secondes de fonction-
nement, surtout après une longue inacti-
vité, on peut percevoir un niveau plus éle-
vé de bruits du moteur. Ce phénomène,
qui ne compromet pas le fonctionnement
et la fiabilité, est une caractéristique des
poussoirs hydrauliques: le système de dis-
tribution choisi afin de contribuer à la li-
mitation des interventions d’entretien.
Pendant la première période
d’utilisation, il est recom-
mandé de ne pas pousser le
véhicule à fond (par ex. ac-
célérations exaspérées, parcours ex-
cessivement longs aux régimes maxi,
freinages trop intensifs, etc.).
Le moteur éteint, ne pas lais-
ser la clé de contact dans le dis-
positif de démarrage pour évi-
ter qu’une absorption inutile
de courant ne décharge la batterie.Il est extrêmement dange-
reux de faire fonctionner le
moteur dans un local fermé. Le moteur
consomme de l’oxygène et dégage de
l’anhydride carbonique, de l’oxyde de
carbone et d’autres gaz toxiques.
ATTENTION
Il faut se rappeler qu’aussi
longtemps que le moteur
n’est pas lancé, le servofrein et la di-
rection assistée ne sont pas actifs, par
conséquent il est nécessaire d’exercer
un effort plus grand sur la pédale du
frein et sur le volant.
ATTENTION
PROCEDURE DE DEMARRAGE
Procéder comme suit:❒
serrer le frein à main;
❒
placer le levier de la boîte à vitesses au
point mort;
❒
tourner la clé de contact en position M:
sur l’affichage du tableau de bord s’al-
lume le témoin
m
;
❒
attendre l’extinction du témoin
m
,
qui se produit d’autant plus rapidement
que le moteur est chaud;
❒
enfoncer à fond la pédale de l’em-
brayage, sans enfoncer l’accélérateur;
❒
tourner la clé de contact sur Dtout de
suite après l’extinction du témoin
m
.
Attendre trop longtemps signifie rendre
inutile le travail de chauffage des bou-
gies. Relâcher la clé dès que le moteur
a démarré.
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 120

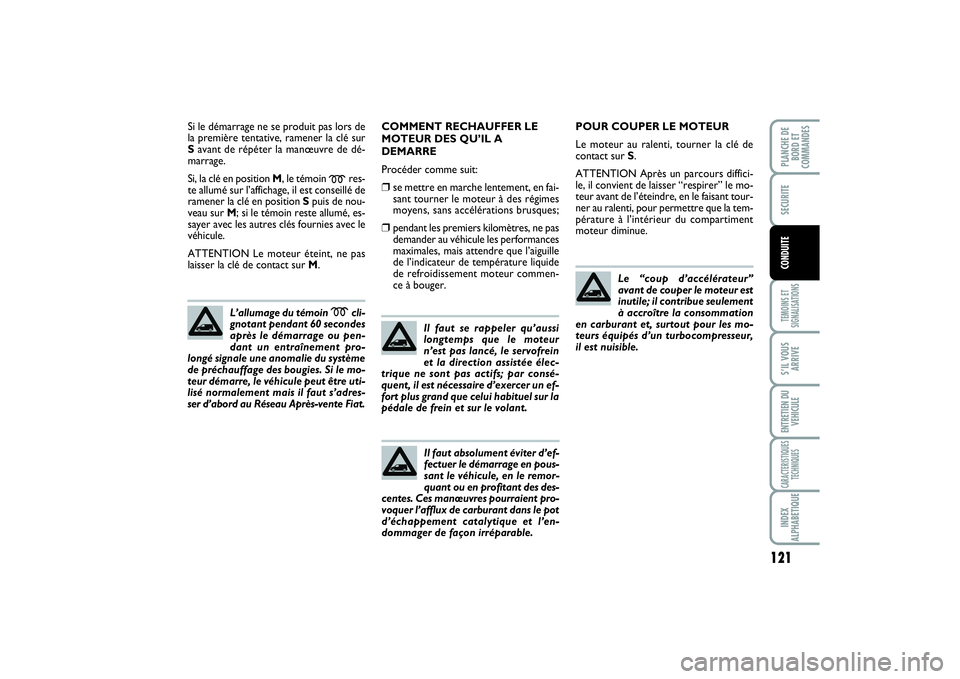

121
TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDESSECURITECONDUITE
Si le démarrage ne se produit pas lors de
la première tentative, ramener la clé sur
Savant de répéter la manœuvre de dé-
marrage.
Si, la clé en position M, le témoin
m
res-
te allumé sur l’affichage, il est conseillé de
ramener la clé en position Spuis de nou-
veau sur M; si le témoin reste allumé, es-
sayer avec les autres clés fournies avec le
véhicule.
ATTENTION Le moteur éteint, ne pas
laisser la clé de contact sur M.
L’allumage du témoin mcli-
gnotant pendant 60 secondes
après le démarrage ou pen-
dant un entraînement pro-
longé signale une anomalie du système
de préchauffage des bougies. Si le mo-
teur démarre, le véhicule peut être uti-
lisé normalement mais il faut s’adres-
ser d’abord au Réseau Après-vente Fiat.
COMMENT RECHAUFFER LE
MOTEUR DES QU’IL A
DEMARRE
Procéder comme suit:❒
se mettre en marche lentement, en fai-
sant tourner le moteur à des régimes
moyens, sans accélérations brusques;
❒
pendant les premiers kilomètres, ne pas
demander au véhicule les performances
maximales, mais attendre que l’aiguille
de l’indicateur de température liquide
de refroidissement moteur commen-
ce à bouger.
Il faut se rappeler qu’aussi
longtemps que le moteur
n’est pas lancé, le servofrein
et la direction assistée élec-
trique ne sont pas actifs; par consé-
quent, il est nécessaire d’exercer un ef-
fort plus grand que celui habituel sur la
pédale de frein et sur le volant.
Il faut absolument éviter d’ef-
fectuer le démarrage en pous-
sant le véhicule, en le remor-
quant ou en profitant des des-
centes. Ces manœuvres pourraient pro-
voquer l’afflux de carburant dans le pot
d’échappement catalytique et l’en-
dommager de façon irréparable.
POUR COUPER LE MOTEUR
Le moteur au ralenti, tourner la clé de
contact sur S.
ATTENTION Après un parcours diffici-
le, il convient de laisser “respirer” le mo-
teur avant de l’éteindre, en le faisant tour-
ner au ralenti, pour permettre que la tem-
pérature à l’intérieur du compartiment
moteur diminue.
Le “coup d’accélérateur”
avant de couper le moteur est
inutile; il contribue seulement
à accroître la consommation
en carburant et, surtout pour les mo-
teurs équipés d’un turbocompresseur,
il est nuisible.
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 121

122TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
SECURITECONDUITE

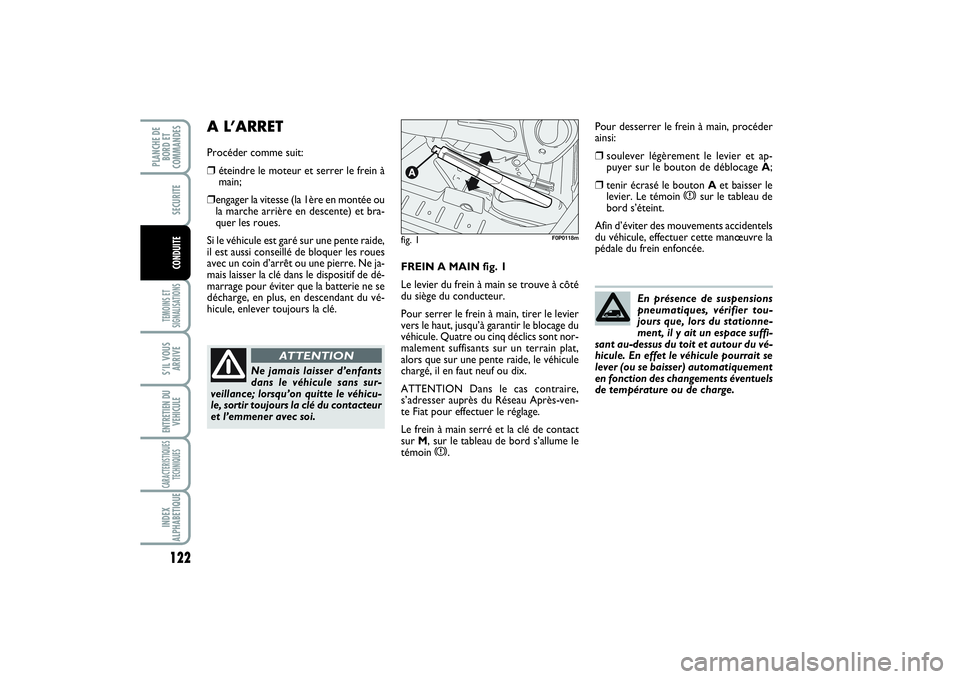

FREIN A MAIN fig. 1
Le levier du frein à main se trouve à côté
du siège du conducteur.
Pour serrer le frein à main, tirer le levier
vers le haut, jusqu’à garantir le blocage du
véhicule. Quatre ou cinq déclics sont nor-
malement suffisants sur un terrain plat,
alors que sur une pente raide, le véhicule
chargé, il en faut neuf ou dix.
ATTENTION Dans le cas contraire,
s’adresser auprès du Réseau Après-ven-
te Fiat pour effectuer le réglage.
Le frein à main serré et la clé de contact
sur M, sur le tableau de bord s’allume le
témoin
x.
A L’ARRETProcéder comme suit:❒
éteindre le moteur et serrer le frein à
main;
❒engager la vitesse (la 1ère en montée ou
la marche arrière en descente) et bra-
quer les roues.
Si le véhicule est garé sur une pente raide,
il est aussi conseillé de bloquer les roues
avec un coin d’arrêt ou une pierre. Ne ja-
mais laisser la clé dans le dispositif de dé-
marrage pour éviter que la batterie ne se
décharge, en plus, en descendant du vé-
hicule, enlever toujours la clé.
Ne jamais laisser d’enfants
dans le véhicule sans sur-
veillance; lorsqu’on quitte le véhicu-
le, sortir toujours la clé du contacteur
et l’emmener avec soi.
ATTENTION
fig. 1
F0P0118m
Pour desserrer le frein à main, procéder
ainsi:❒
soulever légèrement le levier et ap-
puyer sur le bouton de déblocage A;
❒
tenir écrasé le bouton Aet baisser le
levier. Le témoin
x
sur le tableau de
bord s’éteint.
Afin d’éviter des mouvements accidentels
du véhicule, effectuer cette manœuvre la
pédale du frein enfoncée.
En présence de suspensions
pneumatiques, vérifier tou-
jours que, lors du stationne-
ment, il y ait un espace suffi-
sant au-dessus du toit et autour du vé-
hicule. En effet le véhicule pourrait se
lever (ou se baisser) automatiquement
en fonction des changements éventuels
de température ou de charge.
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 122

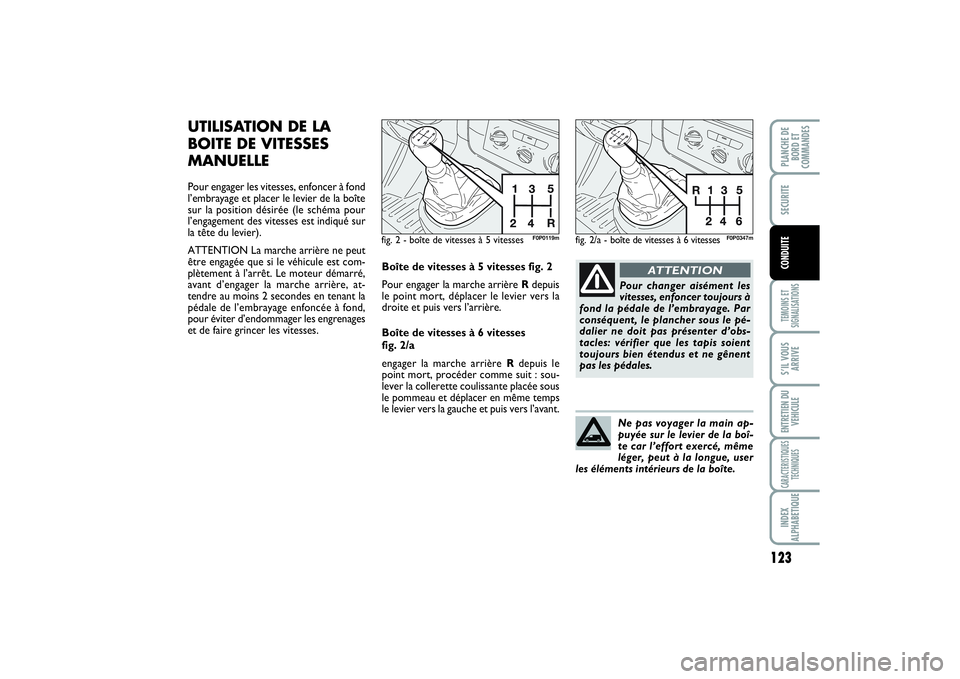

123
TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDESSECURITECONDUITE
UTILISATION DE LA
BOITE DE VITESSES
MANUELLEPour engager les vitesses, enfoncer à fond
l’embrayage et placer le levier de la boîte
sur la position désirée (le schéma pour
l’engagement des vitesses est indiqué sur
la tête du levier).
ATTENTION La marche arrière ne peut
être engagée que si le véhicule est com-
plètement à l’arrêt. Le moteur démarré,
avant d’engager la marche arrière, at-
tendre au moins 2 secondes en tenant la
pédale de l’embrayage enfoncée à fond,
pour éviter d’endommager les engrenages
et de faire grincer les vitesses.
fig. 2 - boîte de vitesses à 5 vitesses
F0P0119m
Boîte de vitesses à 5 vitesses fig. 2
Pour engager la marche arrière Rdepuis
le point mort, déplacer le levier vers la
droite et puis vers l’arrière.
Boîte de vitesses à 6 vitesses
fig. 2/a
engager la marche arrière Rdepuis le
point mort, procéder comme suit : sou-
lever la collerette coulissante placée sous
le pommeau et déplacer en même temps
le levier vers la gauche et puis vers l’avant.
Pour changer aisément les
vitesses, enfoncer toujours à
fond la pédale de l’embrayage. Par
conséquent, le plancher sous le pé-
dalier ne doit pas présenter d’obs-
tacles: vérifier que les tapis soient
toujours bien étendus et ne gênent
pas les pédales.
ATTENTION
Ne pas voyager la main ap-
puyée sur le levier de la boî-
te car l’effort exercé, même
léger, peut à la longue, user
les éléments intérieurs de la boîte.
fig. 2/a - boîte de vitesses à 6 vitesses
F0P0347m
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 123

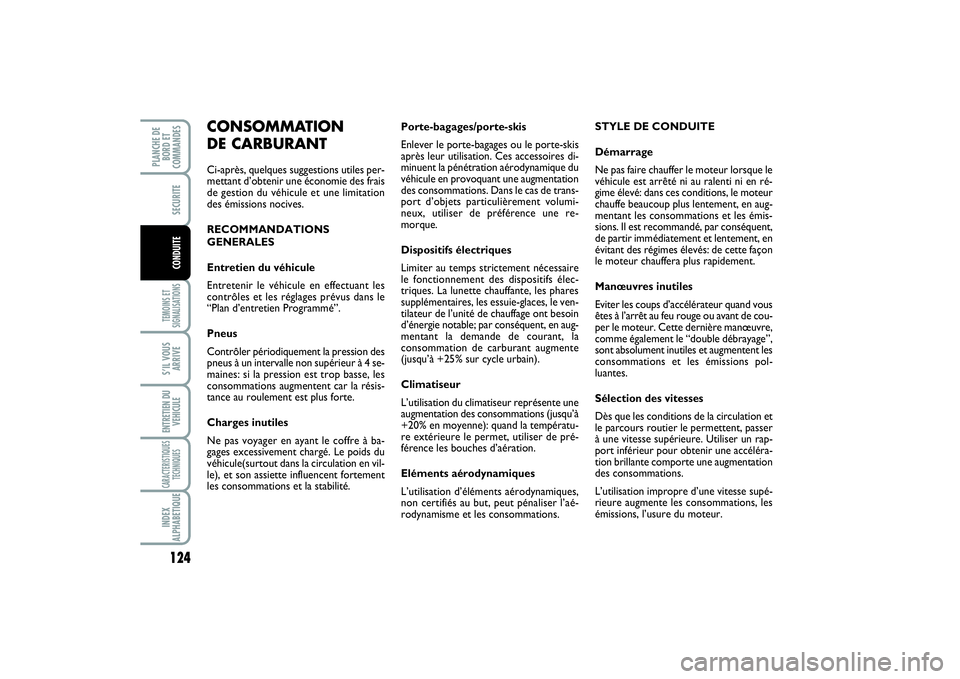

124TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
SECURITECONDUITE
Porte-bagages/porte-skis
Enlever le porte-bagages ou le porte-skis
après leur utilisation. Ces accessoires di-
minuent la pénétration aérodynamique du
véhicule en provoquant une augmentation
des consommations. Dans le cas de trans-
port d’objets particulièrement volumi-
neux, utiliser de préférence une re-
morque.
Dispositifs électriques
Limiter au temps strictement nécessaire
le fonctionnement des dispositifs élec-
triques. La lunette chauffante, les phares
supplémentaires, les essuie-glaces, le ven-
tilateur de l’unité de chauffage ont besoin
d’énergie notable; par conséquent, en aug-
mentant la demande de courant, la
consommation de carburant augmente
(jusqu’à +25% sur cycle urbain).
Climatiseur
L’utilisation du climatiseur représente une
augmentation des consommations (jusqu’à
+20% en moyenne): quand la températu-
re extérieure le permet, utiliser de pré-
férence les bouches d’aération.
Eléments aérodynamiques
L’utilisation d’éléments aérodynamiques,
non certifiés au but, peut pénaliser l’aé-
rodynamisme et les consommations.STYLE DE CONDUITE
Démarrage
Ne pas faire chauffer le moteur lorsque le
véhicule est arrêté ni au ralenti ni en ré-
gime élevé: dans ces conditions, le moteur
chauffe beaucoup plus lentement, en aug-
mentant les consommations et les émis-
sions. Il est recommandé, par conséquent,
de partir immédiatement et lentement, en
évitant des régimes élevés: de cette façon
le moteur chauffera plus rapidement.
Manœuvres inutiles
Eviter les coups d’accélérateur quand vous
êtes à l’arrêt au feu rouge ou avant de cou-
per le moteur. Cette dernière manœuvre,
comme également le “double débrayage”,
sont absolument inutiles et augmentent les
consommations et les émissions pol-
luantes.
Sélection des vitesses
Dès que les conditions de la circulation et
le parcours routier le permettent, passer
à une vitesse supérieure. Utiliser un rap-
port inférieur pour obtenir une accéléra-
tion brillante comporte une augmentation
des consommations.
L’utilisation impropre d’une vitesse supé-
rieure augmente les consommations, les
émissions, l’usure du moteur.
CONSOMMATION
DE CARBURANTCi-après, quelques suggestions utiles per-
mettant d’obtenir une économie des frais
de gestion du véhicule et une limitation
des émissions nocives.
RECOMMANDATIONS
GENERALES
Entretien du véhicule
Entretenir le véhicule en effectuant les
contrôles et les réglages prévus dans le
“Plan d’entretien Programmé”.
Pneus
Contrôler périodiquement la pression des
pneus à un intervalle non supérieur à 4 se-
maines: si la pression est trop basse, les
consommations augmentent car la résis-
tance au roulement est plus forte.
Charges inutiles
Ne pas voyager en ayant le coffre à ba-
gages excessivement chargé. Le poids du
véhicule(surtout dans la circulation en vil-
le), et son assiette influencent fortement
les consommations et la stabilité.
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 124

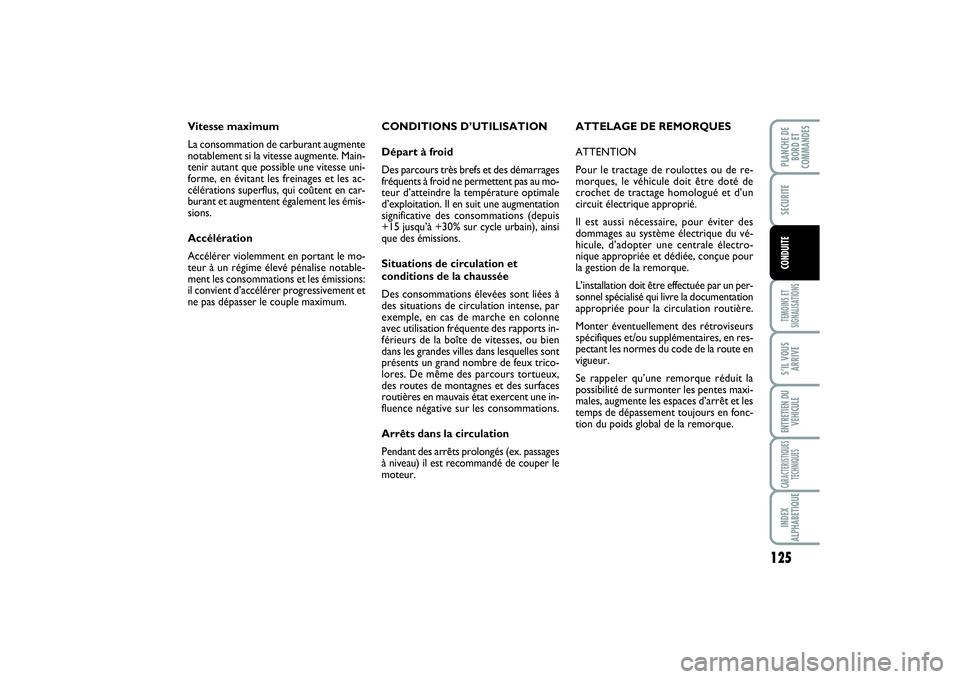

125
TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDESSECURITECONDUITE
CONDITIONS D’UTILISATION
Départ à froid
Des parcours très brefs et des démarrages
fréquents à froid ne permettent pas au mo-
teur d’atteindre la température optimale
d’exploitation. Il en suit une augmentation
significative des consommations (depuis
+15 jusqu’à +30% sur cycle urbain), ainsi
que des émissions.
Situations de circulation et
conditions de la chaussée
Des consommations élevées sont liées à
des situations de circulation intense, par
exemple, en cas de marche en colonne
avec utilisation fréquente des rapports in-
férieurs de la boîte de vitesses, ou bien
dans les grandes villes dans lesquelles sont
présents un grand nombre de feux trico-
lores. De même des parcours tortueux,
des routes de montagnes et des surfaces
routières en mauvais état exercent une in-
fluence négative sur les consommations.
Arrêts dans la circulation
Pendant des arrêts prolongés (ex. passages
à niveau) il est recommandé de couper le
moteur. Vitesse maximum
La consommation de carburant augmente
notablement si la vitesse augmente. Main-
tenir autant que possible une vitesse uni-
forme, en évitant les freinages et les ac-
célérations superflus, qui coûtent en car-
burant et augmentent également les émis-
sions.
Accélération
Accélérer violemment en portant le mo-
teur à un régime élevé pénalise notable-
ment les consommations et les émissions:
il convient d’accélérer progressivement et
ne pas dépasser le couple maximum.ATTELAGE DE REMORQUES
ATTENTION
Pour le tractage de roulottes ou de re-
morques, le véhicule doit être doté de
crochet de tractage homologué et d’un
circuit électrique approprié.
Il est aussi nécessaire, pour éviter des
dommages au système électrique du vé-
hicule, d’adopter une centrale électro-
nique appropriée et dédiée, conçue pour
la gestion de la remorque.
L’installation doit être effectuée par un per-
sonnel spécialisé qui livre la documentation
appropriée pour la circulation routière.
Monter éventuellement des rétroviseurs
spécifiques et/ou supplémentaires, en res-
pectant les normes du code de la route en
vigueur.
Se rappeler qu’une remorque réduit la
possibilité de surmonter les pentes maxi-
males, augmente les espaces d’arrêt et les
temps de dépassement toujours en fonc-
tion du poids global de la remorque.
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 125

126TEMOINS ET
SIGNALISATIONSS’IL VOUS
ARRIVEENTRETIEN DU
VEHICULECARACTERISTIQUES
TECHNIQUESINDEX
ALPHABETIQUEPLANCHE DE
BORD ET
COMMANDES
SECURITECONDUITE
INSTALLATION DU CROCHET
D’ATTELAGE
Le dispositif d’attelage doit être fixé à la
carrosserie par du personnel spécialisé, en
respectant d’éventuelles informations
fournies par le Constructeur du dispositif. Dans les descentes, passer à une vitesse
inférieure au lieu d’utiliser constamment
le frein.
Le poids de la remorque sur le crochet
d’attelage réduit dans la même mesure la
capacité de charge du véhicule.
Pour être sûr de ne pas dépasser le poids
maximum remorquable (figurant sur la
carte de circulation), il faut tenir compte
du poids de la remorque à pleine charge,
y compris les accessoires et les bagages
personnels.
Respecter les limites de vitesse spécifiques
de chaque pays pour les véhicules avec
tractage de remorque. En tout cas, la vi-
tesse maxi ne doit pas dépasser les
100 km/h.
Le système ABS dont le vé-
hicule peut être doté me
contrôle pas le système de freinage
de la remorque. Conduire donc très
prudemment sur des chaussées glis-
santes.
ATTENTION
De la façon la plus absolue,
il n’est admis aucune modi-
fication au système de freinage du vé-
hicule pour la commande du frein de
la remorque. Son système de freina-
ge doit être complètement indépen-
dant du système hydraulique du vé-
hicule.
ATTENTION
119-128 SCUDO LUM F 18/11/13 11.44 Pagina 126
