FIAT SCUDO 2015 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2015, Model line: SCUDO, Model: FIAT SCUDO 2015Pages: 227, PDF-Größe: 4.6 MB
Page 181 of 227
177
KONTROLL-
LEUCHTEN UND
ANZEIGENTECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGE

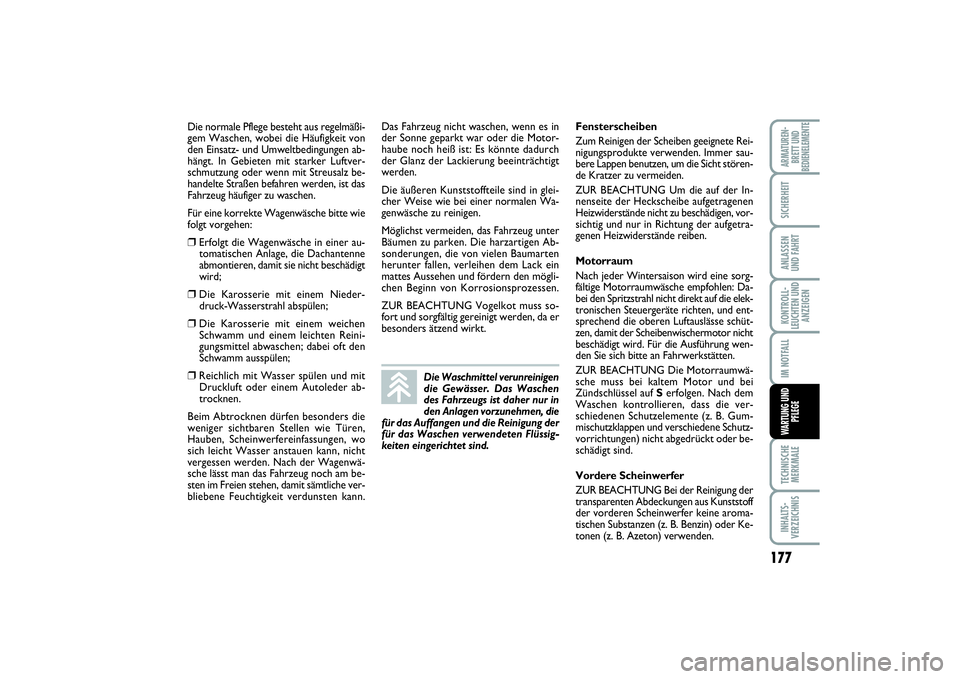

Die normale Pflege besteht aus regelmäßi-
gem Waschen, wobei die Häufigkeit von
den Einsatz- und Umweltbedingungen ab-
hängt. In Gebieten mit starker Luftver-
schmutzung oder wenn mit Streusalz be-
handelte Straßen befahren werden, ist das
Fahrzeug häufiger zu waschen.
Für eine korrekte Wagenwäsche bitte wie
folgt vorgehen:❒
Erfolgt die Wagenwäsche in einer au-
tomatischen Anlage, die Dachantenne
abmontieren, damit sie nicht beschädigt
wird;
❒
Die Karosserie mit einem Nieder-
druck-Wasserstrahl abspülen;
❒
Die Karosserie mit einem weichen
Schwamm und einem leichten Reini-
gungsmittel abwaschen; dabei oft den
Schwamm ausspülen;
❒
Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder ab-
trocknen.
Beim Abtrocknen dürfen besonders die
weniger sichtbaren Stellen wie Türen,
Hauben, Scheinwerfereinfassungen, wo
sich leicht Wasser anstauen kann, nicht
vergessen werden. Nach der Wagenwä-
sche lässt man das Fahrzeug noch am be-
sten im Freien stehen, damit sämtliche ver-
bliebene Feuchtigkeit verdunsten kann.Das Fahrzeug nicht waschen, wenn es in
der Sonne geparkt war oder die Motor-
haube noch heiß ist: Es könnte dadurch
der Glanz der Lackierung beeinträchtigt
werden.
Die äußeren Kunststoffteile sind in glei-
cher Weise wie bei einer normalen Wa-
genwäsche zu reinigen.
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Die harzartigen Ab-
sonderungen, die von vielen Baumarten
herunter fallen, verleihen dem Lack ein
mattes Aussehen und fördern den mögli-
chen Beginn von Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss so-
fort und sorgfältig gereinigt werden, da er
besonders ätzend wirkt.
Die Waschmittel verunreinigen
die Gewässer. Das Waschen
des Fahrzeugs ist daher nur in
den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der
für das Waschen verwendeten Flüssig-
keiten eingerichtet sind.
Fensterscheiben
Zum Reinigen der Scheiben geeignete Rei-
nigungsprodukte verwenden. Immer sau-
bere Lappen benutzen, um die Sicht stören-
de Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der In-
nenseite der Heckscheibe aufgetragenen
Heizwiderstände nicht zu beschädigen, vor-
sichtig und nur in Richtung der aufgetra-
genen Heizwiderstände reiben.
Motorraum
Nach jeder Wintersaison wird eine sorg-
fältige Motorraumwäsche empfohlen: Da-
bei den Spritzstrahl nicht direkt auf die elek-
tronischen Steuergeräte richten, und ent-
sprechend die oberen Luftauslässe schüt-
zen, damit der Scheibenwischermotor nicht
beschädigt wird. Für die Ausführung wen-
den Sie sich bitte an Fahrwerkstätten.
ZUR BEACHTUNG Die Motorraumwä-
sche muss bei kaltem Motor und bei
Zündschlüssel auf Serfolgen. Nach dem
Waschen kontrollieren, dass die ver-
schiedenen Schutzelemente (z. B. Gum-
mischutzklappen und verschiedene Schutz-
vorrichtungen) nicht abgedrückt oder be-
schädigt sind.
Vordere Scheinwerfer
ZUR BEACHTUNG Bei der Reinigung der
transparenten Abdeckungen aus Kunststoff
der vorderen Scheinwerfer keine aroma-
tischen Substanzen (z. B. Benzin) oder Ke-
tonen (z. B. Azeton) verwenden.
159-178 SCUDO LUM D 12/12/13 10.06 Pagina 177
Page 182 of 227

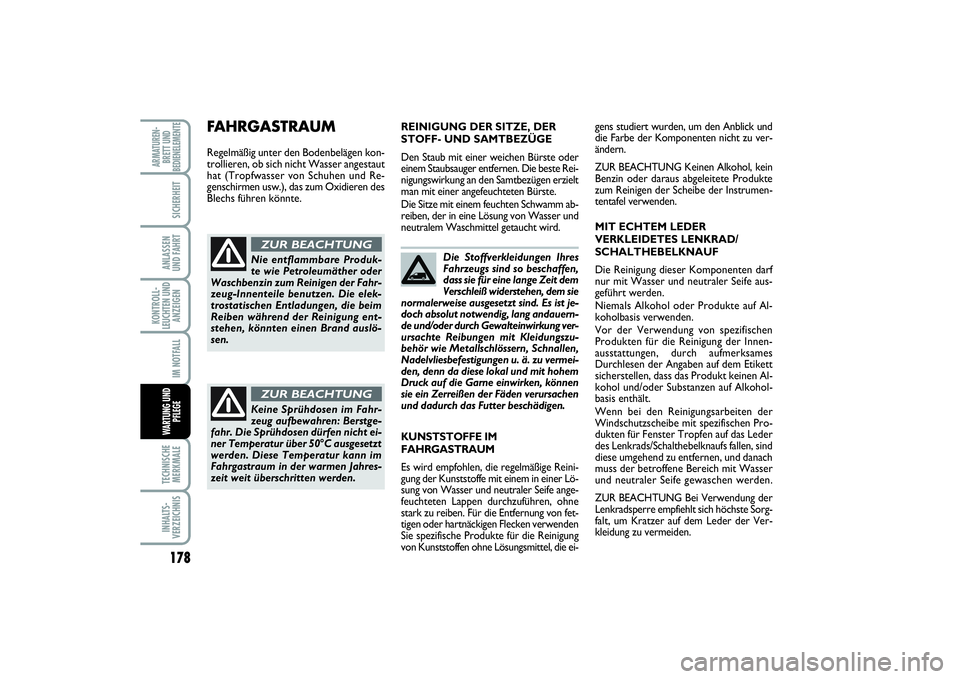

178KONTROLL-
LEUCHTEN UND
ANZEIGENTECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGE
Die Stoffverkleidungen Ihres
Fahrzeugs sind so beschaffen,
dass sie für eine lange Zeit dem
Verschleiß widerstehen, dem sie
normalerweise ausgesetzt sind. Es ist je-
doch absolut notwendig, lang andauern-
de und/oder durch Gewalteinwirkung ver-
ursachte Reibungen mit Kleidungszu-
behör wie Metallschlössern, Schnallen,
Nadelvliesbefestigungen u. ä. zu vermei-
den, denn da diese lokal und mit hohem
Druck auf die Garne einwirken, können
sie ein Zerreißen der Fäden verursachen
und dadurch das Futter beschädigen. REINIGUNG DER SITZE, DER
STOFF- UND SAMTBEZÜGE
Den Staub mit einer weichen Bürste oder
einem Staubsauger entfernen. Die beste Rei-
nigungswirkung an den Samtbezügen erzielt
man mit einer angefeuchteten Bürste.
Die Sitze mit einem feuchten Schwamm ab-
reiben, der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.
Nie entflammbare Produk-
te wie Petroleumäther oder
Waschbenzin zum Reinigen der Fahr-
zeug-Innenteile benutzen. Die elek-
trostatischen Entladungen, die beim
Reiben während der Reinigung ent-
stehen, könnten einen Brand auslö-
sen.ZUR BEACHTUNGKeine Sprühdosen im Fahr-
zeug aufbewahren: Berstge-
fahr. Die Sprühdosen dürfen nicht ei-
ner Temperatur über 50°C ausgesetzt
werden. Diese Temperatur kann im
Fahrgastraum in der warmen Jahres-
zeit weit überschritten werden.ZUR BEACHTUNG
FAHRGASTRAUMRegelmäßig unter den Bodenbelägen kon-
trollieren, ob sich nicht Wasser angestaut
hat (Tropfwasser von Schuhen und Re-
genschirmen usw.), das zum Oxidieren des
Blechs führen könnte.gens studiert wurden, um den Anblick und
die Farbe der Komponenten nicht zu ver-
ändern.
ZUR BEACHTUNG Keinen Alkohol, kein
Benzin oder daraus abgeleitete Produkte
zum Reinigen der Scheibe der Instrumen-
tentafel verwenden.
MIT ECHTEM LEDER
VERKLEIDETES LENKRAD/
SCHALTHEBELKNAUF
Die Reinigung dieser Komponenten darf
nur mit Wasser und neutraler Seife aus-
geführt werden.
Niemals Alkohol oder Produkte auf Al-
koholbasis verwenden.
Vor der Verwendung von spezifischen
Produkten für die Reinigung der Innen-
ausstattungen, durch aufmerksames
Durchlesen der Angaben auf dem Etikett
sicherstellen, dass das Produkt keinen Al-
kohol und/oder Substanzen auf Alkohol-
basis enthält.
Wenn bei den Reinigungsarbeiten der
Windschutzscheibe mit spezifischen Pro-
dukten für Fenster Tropfen auf das Leder
des Lenkrads/Schalthebelknaufs fallen, sind
diese umgehend zu entfernen, und danach
muss der betroffene Bereich mit Wasser
und neutraler Seife gewaschen werden.
ZUR BEACHTUNG Bei Verwendung der
Lenkradsperre empfiehlt sich höchste Sorg-
falt, um Kratzer auf dem Leder der Ver-
kleidung zu vermeiden. KUNSTSTOFFE IM
FAHRGASTRAUM
Es wird empfohlen, die regelmäßige Reini-
gung der Kunststoffe mit einem in einer Lö-
sung von Wasser und neutraler Seife ange-
feuchteten Lappen durchzuführen, ohne
stark zu reiben. Für die Entfernung von fet-
tigen oder hartnäckigen Flecken verwenden
Sie spezifische Produkte für die Reinigung
von Kunststoffen ohne Lösungsmittel, die ei-
159-178 SCUDO LUM D 12/12/13 10.06 Pagina 178
Page 183 of 227
179
KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

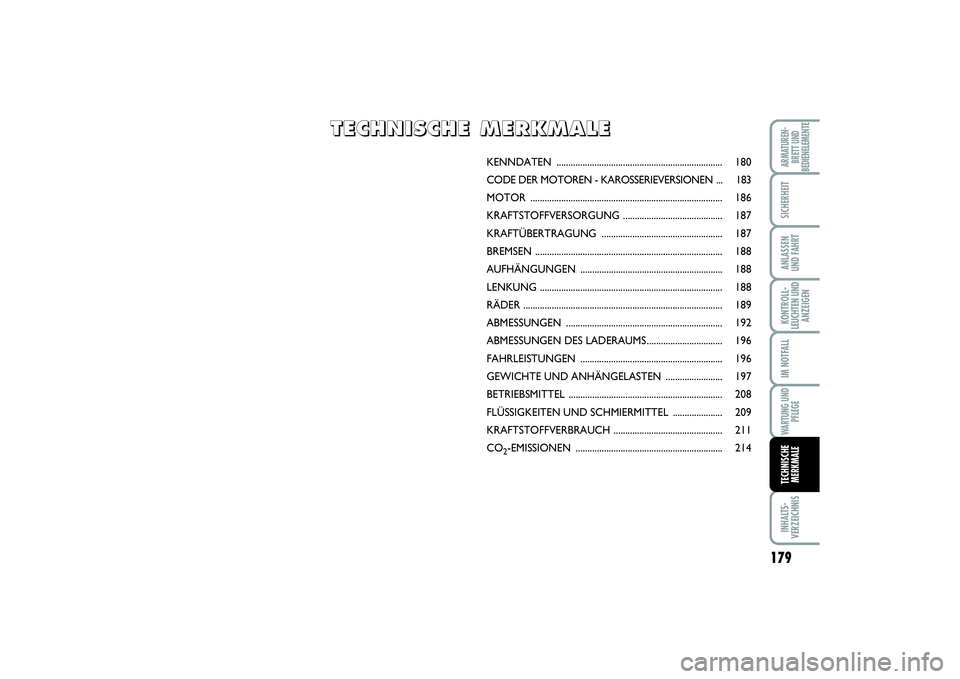

KENNDATEN ...................................................................... 180
CODE DER MOTOREN - KAROSSERIEVERSIONEN ... 183
MOTOR ................................................................................. 186
KRAFTSTOFFVERSORGUNG .......................................... 187
KRAFTÜBERTRAGUNG ................................................... 187
BREMSEN ............................................................................... 188
AUFHÄNGUNGEN ............................................................ 188
LENKUNG ............................................................................. 188
RÄDER .................................................................................... 189
ABMESSUNGEN .................................................................. 192
ABMESSUNGEN DES LADERAUMS ................................ 196
FAHRLEISTUNGEN ............................................................ 196
GEWICHTE UND ANHÄNGELASTEN ........................ 197
BETRIEBSMITTEL ................................................................. 208
FLÜSSIGKEITEN UND SCHMIERMITTEL ..................... 209
KRAFTSTOFFVERBRAUCH .............................................. 211
CO
2-EMISSIONEN .............................................................. 214
T T
E E
C C
H H
N N
I I
S S
C C
H H
E E
M M
E E
R R
K K
M M
A A
L L
E E
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 179
Page 184 of 227
180KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

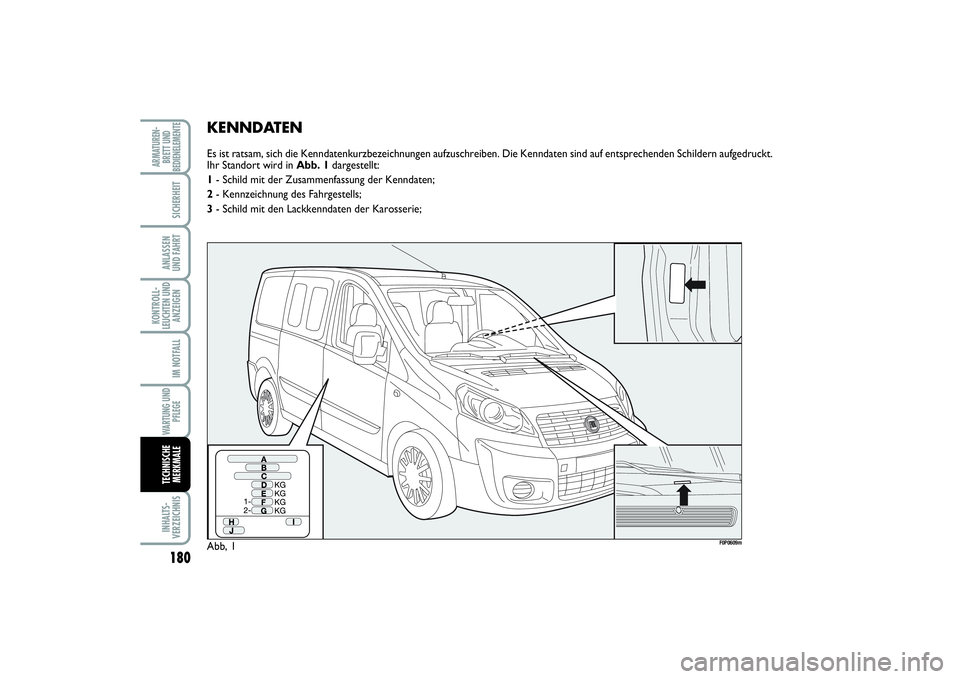

KENNDATENEs ist ratsam, sich die Kenndatenkurzbezeichnungen aufzuschreiben. Die Kenndaten sind auf entsprechenden Schildern aufgedruckt.
Ihr Standort wird in Abb. 1dargestellt:
1- Schild mit der Zusammenfassung der Kenndaten;
2- Kennzeichnung des Fahrgestells;
3- Schild mit den Lackkenndaten der Karosserie;Abb, 1
F0P0609m
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 180
Page 185 of 227
181
KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

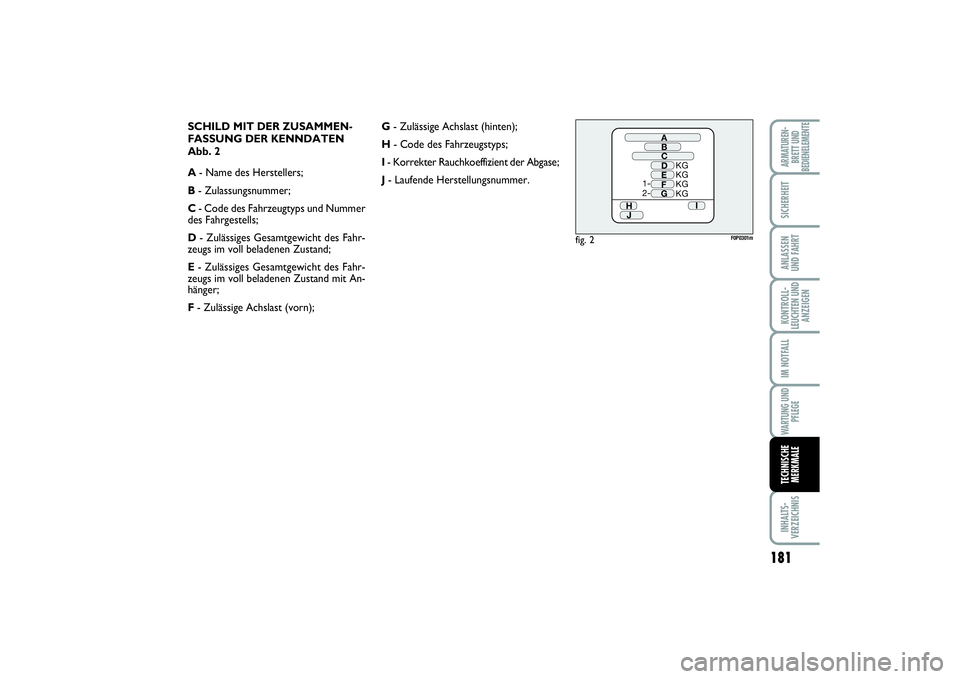

SCHILD MIT DER ZUSAMMEN-
FASSUNG DER KENNDATEN
Abb. 2
A- Name des Herstellers;
B- Zulassungsnummer;
C- Code des Fahrzeugtyps und Nummer
des Fahrgestells;
D- Zulässiges Gesamtgewicht des Fahr-
zeugs im voll beladenen Zustand;
E- Zulässiges Gesamtgewicht des Fahr-
zeugs im voll beladenen Zustand mit An-
hänger;
F- Zulässige Achslast (vorn);G- Zulässige Achslast (hinten);
H- Code des Fahrzeugstyps;
I- Korrekter Rauchkoeffizient der Abgase;
J- Laufende Herstellungsnummer.
fig. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 181
Page 186 of 227
182KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

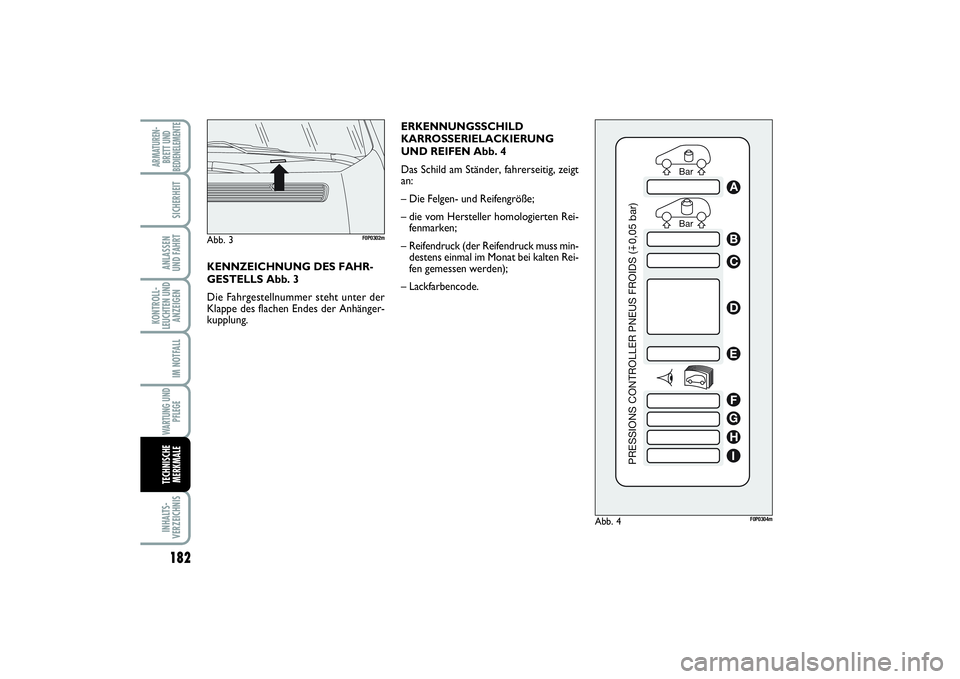

ERKENNUNGSSCHILD
KARROSSERIELACKIERUNG
UND REIFEN Abb. 4
Das Schild am Ständer, fahrerseitig, zeigt
an:
– Die Felgen- und Reifengröße;
– die vom Hersteller homologierten Rei-
fenmarken;
– Reifendruck (der Reifendruck muss min-
destens einmal im Monat bei kalten Rei-
fen gemessen werden);
– Lackfarbencode. KENNZEICHNUNG DES FAHR-
GESTELLS Abb. 3
Die Fahrgestellnummer steht unter der
Klappe des flachen Endes der Anhänger-
kupplung.
Abb. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (0,05 bar)
ABCDEFGHI
F0P0304m
Abb. 3
F0P0302m
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 182
Page 187 of 227
183
KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE
Motorcode
9HU
9H07

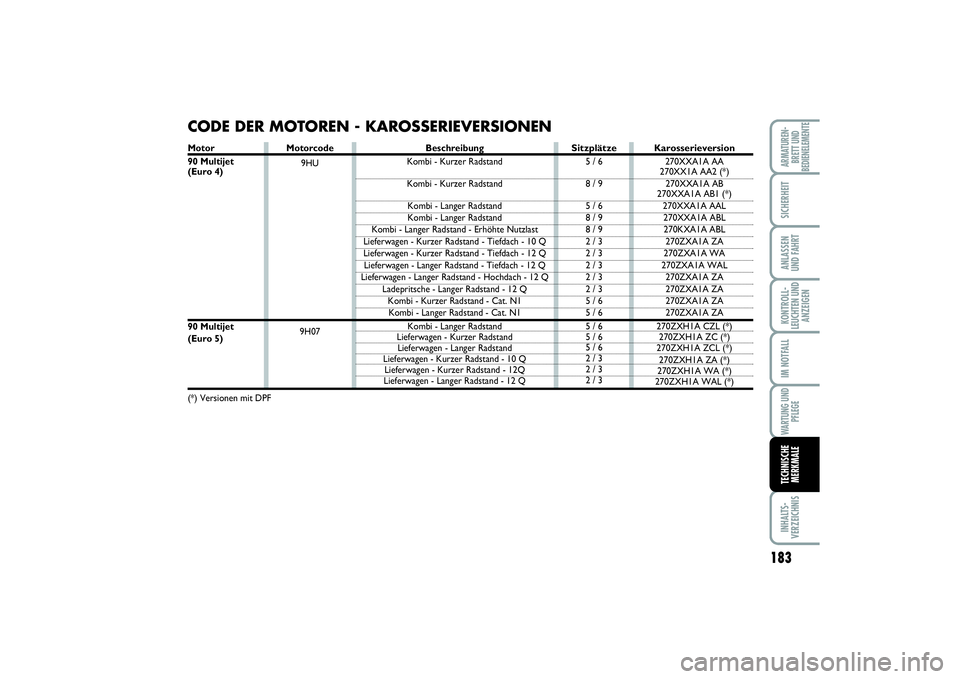

CODE DER MOTOREN - KAROSSERIEVERSIONEN
Beschreibung
Kombi - Kurzer Radstand
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Erhöhte Nutzlast
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - Cat. N1
Kombi - Langer Radstand - Cat. N1
Kombi - Langer Radstand
Lieferwagen - Kurzer Radstand
Lieferwagen - Langer Radstand
Lieferwagen - Kurzer Radstand - 10 Q
Lieferwagen - Kurzer Radstand - 12Q
Lieferwagen - Langer Radstand - 12 Q
Karosserieversion270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXH1A CZL (*)
270ZXH1A ZC (*)
270ZXH1A ZCL (*)
270ZXH1A ZA (*)
270ZXH1A WA (*)
270ZXH1A WAL (*)
Sitzplätze
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
Motor
90 Multijet(Euro 4)90 Multijet(Euro 5)(*) Versionen mit DPF
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 183
Page 188 of 227
184KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

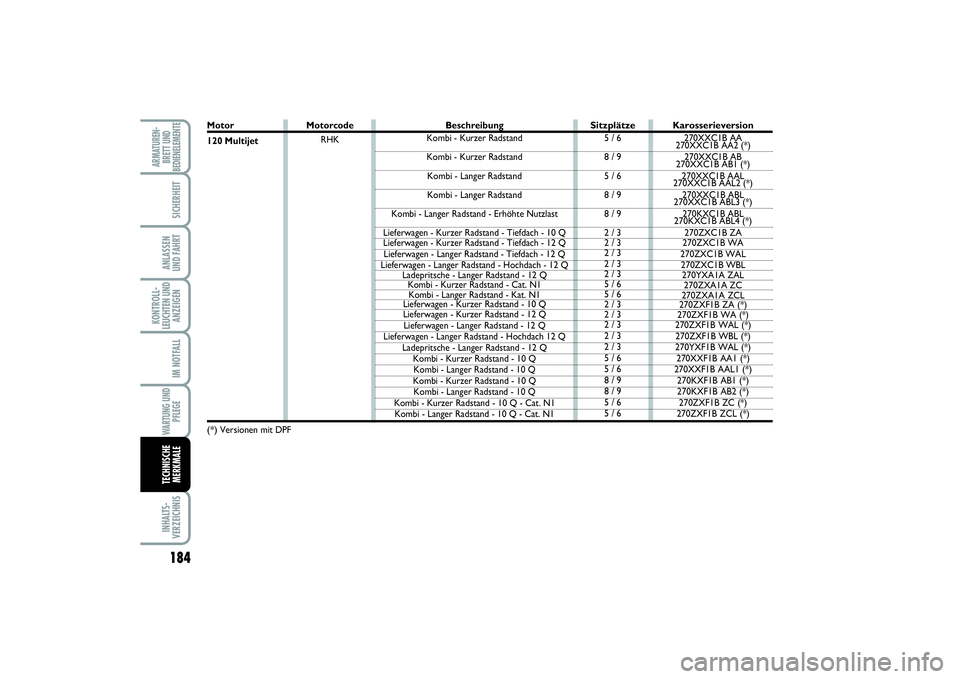

Motor
120 Multijet(*)
Versionen mit DPF
Sitzplätze
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
8 / 9
8 / 9
5 / 6
5 / 6 Motorcode
RHKBeschreibung
Kombi - Kurzer Radstand
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Erhöhte Nutzlast
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - Cat. N1
Kombi - Langer Radstand - Kat. N1
Lieferwagen - Kurzer Radstand - 10 Q
Lieferwagen - Kurzer Radstand - 12 Q
Lieferwagen - Langer Radstand - 12 Q
Lieferwagen - Langer Radstand - Hochdach 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - 10 Q
Kombi - Langer Radstand - 10 Q
Kombi - Kurzer Radstand - 10 Q
Kombi - Langer Radstand - 10 Q
Kombi - Kurzer Radstand - 10 Q - Cat. N1
Kombi - Langer Radstand - 10 Q - Cat. N1
Karosserieversion
270XXC1B AA
270XXC1B AA2 (*)
270XXC1B AB
270XXC1B AB1 (*)
270XXC1B AAL
270XXC1B AAL2 (*)
270XXC1B ABL
270XXC1B ABL3 (*)
270KXC1B ABL
270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA
270ZXC1B WAL
270ZXC1B WBL
270YXA1A ZAL
270ZXA1A ZC
270ZXA1A ZCL
270ZXF1B ZA (*)
270ZXF1B WA (*)
270ZXF1B WAL (*)
270ZXF1B WBL (*)
270YXF1B WAL (*)
270XXF1B AA1 (*)
270XXF1B AAL1 (*)
270KXF1B AB1 (*)
270KXF1B AB2 (*)
270ZXF1B ZC (*)
270ZXF1B ZCL (*)
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 184
Page 189 of 227
185
KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTESICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

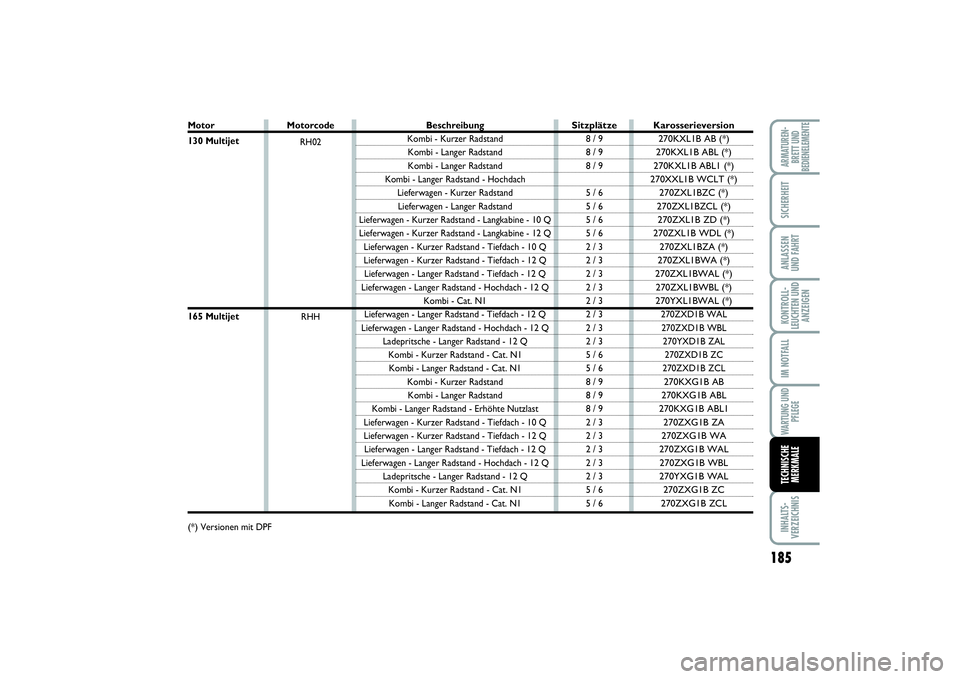

Motor130 Multijet165 Multijet (*)
Versionen mit DPF
Sitzplätze
8 / 9
8 / 9
8 / 9
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
8 / 9
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6 Motorcode
RH02
RHHBeschreibung
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Hochdach
Lieferwagen - Kurzer Radstand
Lieferwagen - Langer Radstand
Lieferwagen - Kurzer Radstand - Langkabine - 10 Q
Lieferwagen - Kurzer Radstand - Langkabine - 12 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Kombi - Cat. N1
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - Cat. N1
Kombi - Langer Radstand - Cat. N1
Kombi - Kurzer Radstand
Kombi - Langer Radstand
Kombi - Langer Radstand - Erhöhte Nutzlast
Lieferwagen - Kurzer Radstand - Tiefdach - 10 Q
Lieferwagen - Kurzer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Tiefdach - 12 Q
Lieferwagen - Langer Radstand - Hochdach - 12 Q
Ladepritsche - Langer Radstand - 12 Q
Kombi - Kurzer Radstand - Cat. N1
Kombi - Langer Radstand - Cat. N1
Karosserieversion
270KXL1B AB (*)
270KXL1B ABL (*)
270KXL1B ABL1 (*)
270XXL1B WCLT (*)
270ZXL1BZC (*)
270ZXL1BZCL (*)
270ZXL1B ZD (*)
270ZXL1B WDL (*)
270ZXL1BZA (*)
270ZXL1BWA (*)
270ZXL1BWAL (*)
270ZXL1BWBL (*)
270YXL1BWAL (*)270ZXD1B WAL
270ZXD1B WBL
270YXD1B ZAL
270ZXD1B ZC
270ZXD1B ZCL270KXG1B AB
270KXG1B ABL
270KXG1B ABL1
270ZXG1B ZA
270ZXG1B WA
270ZXG1B WAL
270ZXG1B WBL
270YXG1B WAL
270ZXG1B ZC
270ZXG1B ZCL
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 185
Page 190 of 227
186KONTROLL-
LEUCHTEN UND
ANZEIGENINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEITANLASSEN
UND FAHRTIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALE

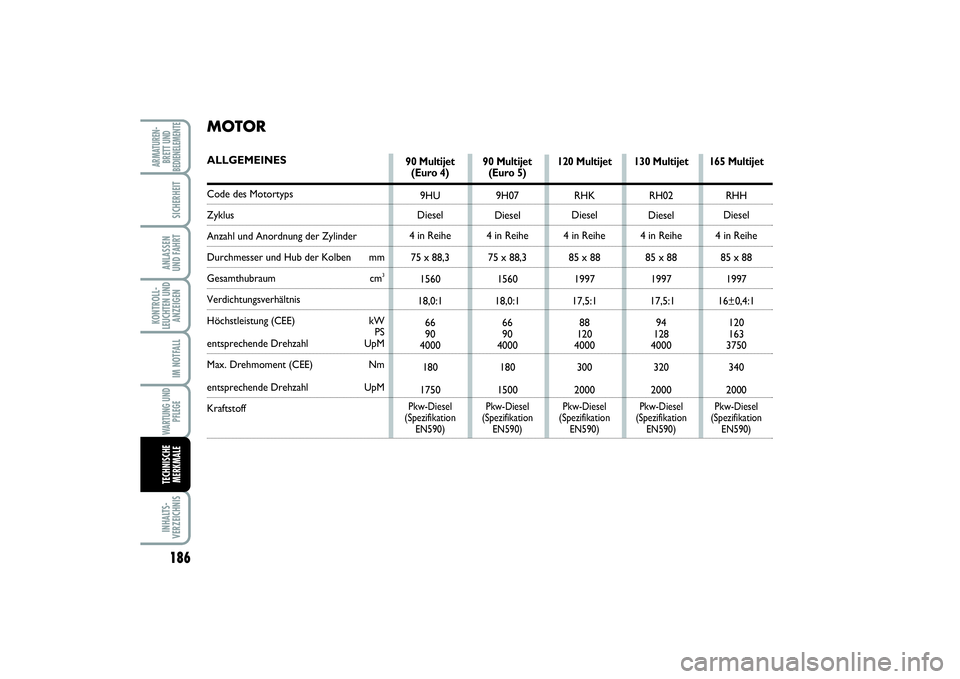

90 Multijet
(Euro 4)
9HU
Diesel
4 in Reihe
75 x 88,3
1560
18,0:1
66
90
4000
180
1750
Pkw-Diesel
(Spezifikation
EN590)
120 Multijet
RHK
Diesel
4 in Reihe
85 x 88
1997
17,5:1
88
120
4000
300
2000
Pkw-Diesel
(Spezifikation
EN590)
165 Multijet
RHH
Diesel
4 in Reihe
85 x 88
1997
16±0,4:1
120
163
3750
340
2000Pkw-Diesel
(Spezifikation
EN590)
130 Multijet
RH02
Diesel
4 in Reihe
85 x 88
1997
17,5:1
94
128
4000
320
2000Pkw-Diesel
(Spezifikation
EN590)
90 Multijet
(Euro 5)
9H07
Diesel
4 in Reihe
75 x 88,3
1560
18,0:1
66
90
4000
180
1500Pkw-Diesel
(Spezifikation
EN590)
MOTORALLGEMEINESCode des MotortypsZyklusAnzahl und Anordnung der ZylinderDurchmesser und Hub der Kolben mmGesamthubraum cm
3
Verdichtungsverhältnis
Höchstleistung (CEE) kW
PSentsprechende Drehzahl UpM
Max. Drehmoment (CEE) Nmentsprechende Drehzahl UpM
Kraftstoff
179-214 SCUDO LUM D 19/11/13 13.17 Pagina 186
