FIAT SCUDO 2016 Instrukcja obsługi (in Polish)

47
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I STE-
ROWANIAI

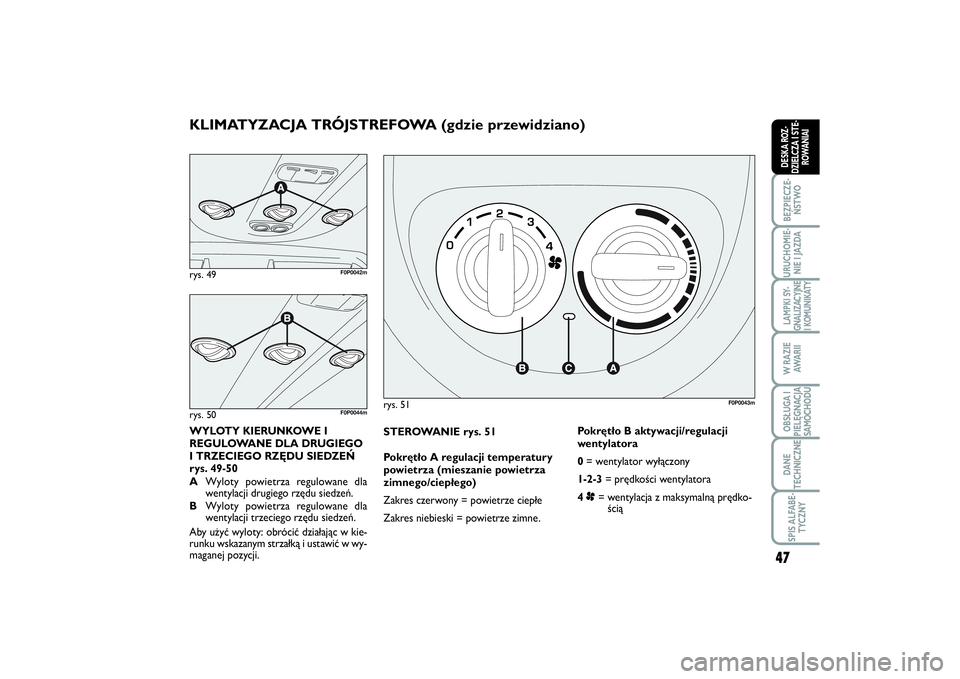

STEROWANIE rys. 51
Pokrętło A regulacji temperatury
powietrza (mieszanie powietrza
zimnego/ciepłego)
Zakres czerwony = powietrze ciepłe
Zakres niebieski = powietrze zimne.Pokrętło B aktywacji/regulacji
wentylatora
0= wentylator wyłączony
1-2-3= prędkości wentylatora
4 p= wentylacja z maksymalną prędko-
ściąrys. 51
F0P0043m
WYLOTY KIERUNKOWE I
REGULOWANE DLA DRUGIEGO
I TRZECIEGO RZĘDU SIEDZEŃ
rys. 49-50
AWyloty powietrza regulowane dla
wentylacji drugiego rzędu siedzeń.
BWyloty powietrza regulowane dla
wentylacji trzeciego rzędu siedzeń.
Aby użyć wyloty: obrócić działając w kie-
runku wskazanym strzałką i ustawić w wy-
maganej pozycji.KLIMATYZACJA TRÓJSTREFOWA (gdzie przewidziano)rys. 49
F0P0042m
rys. 50
F0P0044m
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 47

48BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

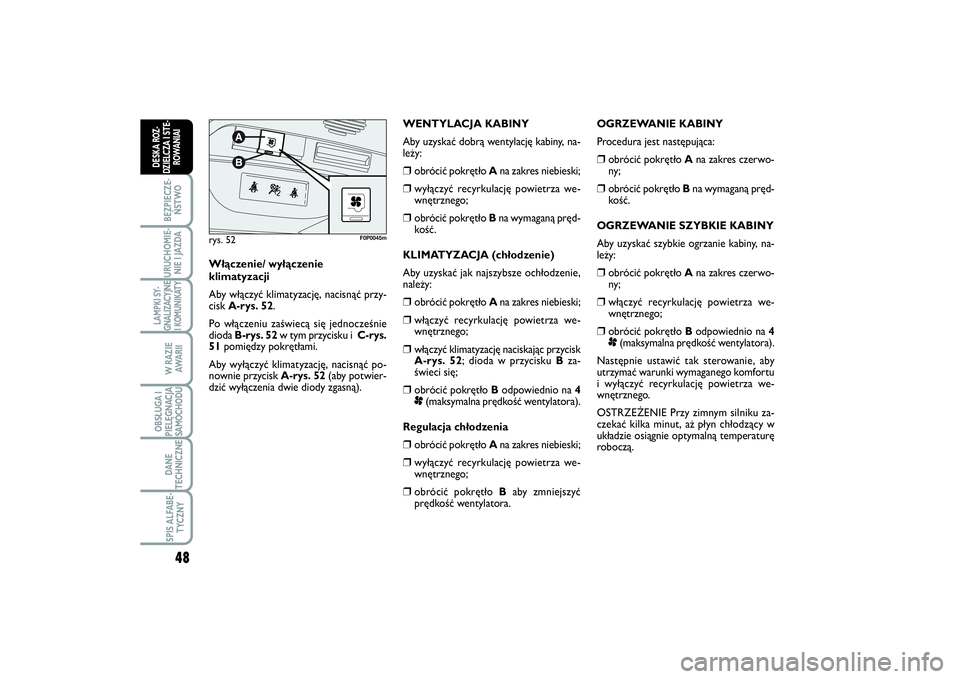

OGRZEWANIE KABINY
Procedura jest następująca:❒
obrócić pokrętło Ana zakres czerwo-
ny;
❒
obrócić pokrętło Bna wymaganą pręd-
kość.
OGRZEWANIE SZYBKIE KABINY
Aby uzyskać szybkie ogrzanie kabiny, na-
leży:
❒
obrócić pokrętło Ana zakres czerwo-
ny;
❒
włączyć recyrkulację powietrza we-
wnętrznego;
❒
obrócić pokrętło Bodpowiednio na 4
p(maksymalna prędkość wentylatora).
Następnie ustawić tak sterowanie, aby
utrzymać warunki wymaganego komfortu
i wyłączyć recyrkulację powietrza we-
wnętrznego.
OSTRZEŻENIE Przy zimnym silniku za-
czekać kilka minut, aż płyn chłodzący w
układzie osiągnie optymalną temperaturę
roboczą.
rys. 52
F0P0045m
Włączenie/ wyłączenie
klimatyzacji
Aby włączyć klimatyzację, nacisnąć przy-
cisk A-rys. 52.
Po włączeniu zaświecą się jednocześnie
dioda B-rys. 52w tym przycisku i C-rys.
51pomiędzy pokrętłami.
Aby wyłączyć klimatyzację, nacisnąć po-
nownie przycisk A-rys. 52(aby potwier-
dzić wyłączenia dwie diody zgasną).WENTYLACJA KABINY
Aby uzyskać dobrą wentylację kabiny, na-
leży:
❒
obrócić pokrętło Ana zakres niebieski;
❒
wyłączyć recyrkulację powietrza we-
wnętrznego;
❒
obrócić pokrętło Bna wymaganą pręd-
kość.
KLIMATYZACJA (chłodzenie)
Aby uzyskać jak najszybsze ochłodzenie,
należy:
❒
obrócić pokrętło Ana zakres niebieski;
❒
włączyć recyrkulację powietrza we-
wnętrznego;
❒
włączyć klimatyzację naciskając przycisk
A-rys. 52; dioda w przycisku Bza-
świeci się;
❒
obrócić pokrętło Bodpowiednio na 4
p(maksymalna prędkość wentylatora).
Regulacja chłodzenia
❒
obrócić pokrętło Ana zakres niebieski;
❒
wyłączyć recyrkulację powietrza we-
wnętrznego;
❒
obrócić pokrętło Baby zmniejszyć
prędkość wentylatora.
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 48

49
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I STE-
ROWANIAI

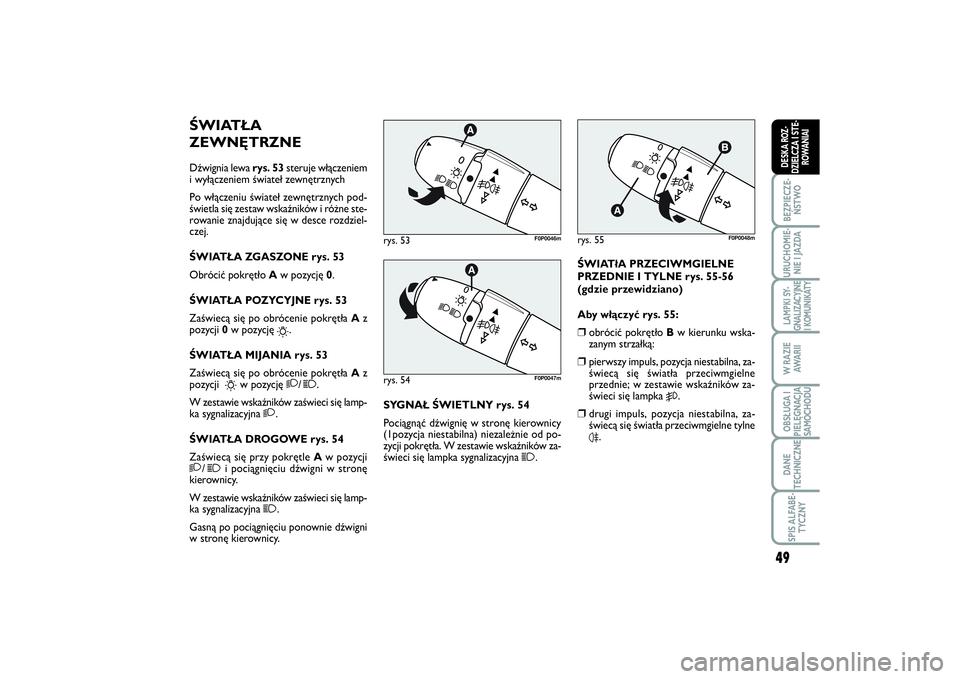

ŚWIATŁA
ZEWNĘTRZNEDźwignia lewa rys. 53steruje włączeniem
i wyłączeniem świateł zewnętrznych
Po włączeniu świateł zewnętrznych pod-
świetla się zestaw wskaźników i różne ste-
rowanie znajdujące się w desce rozdziel-
czej.
ŚWIATŁA ZGASZONE rys. 53
Obrócić pokrętło Aw pozycję 0.
ŚWIATŁA POZYCYJNE rys. 53
Zaświecą się po obrócenie pokrętła A z
pozycji 0 w pozycję
6
.
ŚWIATŁA MIJANIA rys. 53
Zaświecą się po obrócenie pokrętła Az
pozycji
6
w pozycję
2
/1
.
W zestawie wskaźników zaświeci się lamp-
ka sygnalizacyjna
2
.
ŚWIATŁA DROGOWE rys. 54
Zaświecą się przy pokrętle Aw pozycji
2
/1
i pociągnięciu dźwigni w stronę
kierownicy.
W zestawie wskaźników zaświeci się lamp-
ka sygnalizacyjna
1
.
Gasną po pociągnięciu ponownie dźwigni
w stronę kierownicy.SYGNAŁ ŚWIETLNY rys. 54
Pociągnąć dźwignię w stronę kierownicy
(1pozycja niestabilna) niezależnie od po-
zycji pokrętła. W zestawie wskaźników za-
świeci się lampka sygnalizacyjna
1
.
rys. 53
F0P0046m
rys. 54
F0P0047m
rys. 55
F0P0048m
ŚWIATłA PRZECIWMGIELNE
PRZEDNIE I TYLNE rys. 55-56
(gdzie przewidziano)
Aby włączyć rys. 55:❒
obrócić pokrętło Bw kierunku wska-
zanym strzałką:
❒
pierwszy impuls, pozycja niestabilna, za-
świecą się światła przeciwmgielne
przednie; w zestawie wskaźników za-
świeci się lampka
5
.
❒
drugi impuls, pozycja niestabilna, za-
świecą się światła przeciwmgielne tylne4.
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 49

50BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

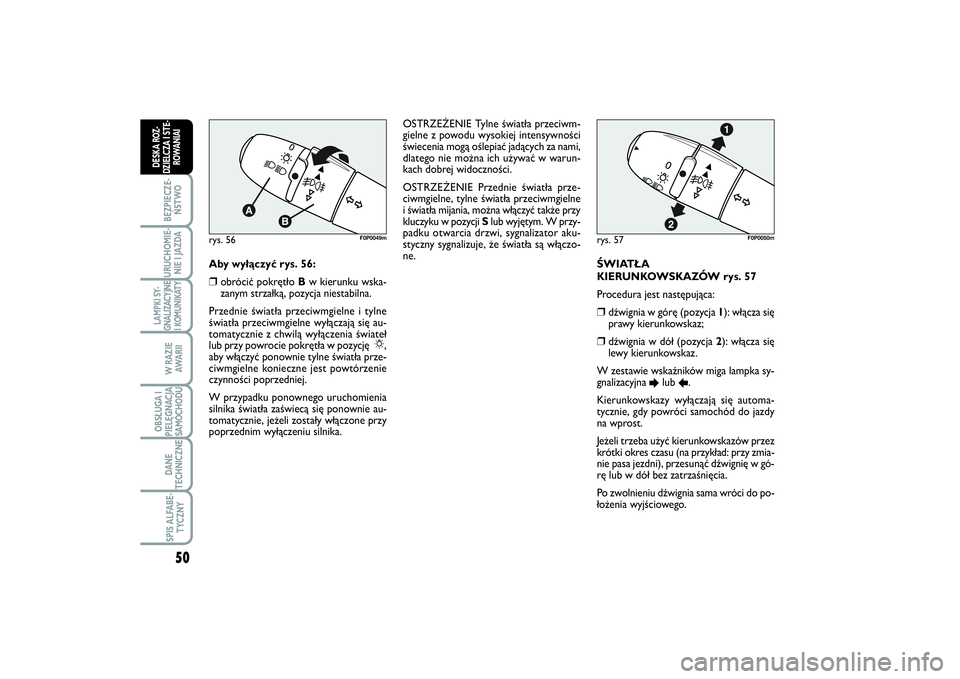

ŚWIATŁA
KIERUNKOWSKAZÓW rys. 57
Procedura jest następująca: ❒
dźwignia w górę (pozycja 1): włącza się
prawy kierunkowskaz;
❒
dźwignia w dół (pozycja 2): włącza się
lewy kierunkowskaz.
W zestawie wskaźników miga lampka sy-
gnalizacyjna
E
lub
R.
Kierunkowskazy wyłączają się automa-
tycznie, gdy powróci samochód do jazdy
na wprost.
Jeżeli trzeba użyć kierunkowskazów przez
krótki okres czasu (na przykład: przy zmia-
nie pasa jezdni), przesunąć dźwignię w gó-
rę lub w dół bez zatrzaśnięcia.
Po zwolnieniu dźwignia sama wróci do po-
łożenia wyjściowego.
rys. 57
F0P0050m
rys. 56
F0P0049m
Aby wyłączyć rys. 56:❒
obrócić pokrętło Bw kierunku wska-
zanym strzałką, pozycja niestabilna.
Przednie światła przeciwmgielne i tylne
światła przeciwmgielne wyłączają się au-
tomatycznie z chwilą wyłączenia świateł
lub przy powrocie pokrętła w pozycję 6,
aby włączyć ponownie tylne światła prze-
ciwmgielne konieczne jest powtórzenie
czynności poprzedniej.
W przypadku ponownego uruchomienia
silnika światła zaświecą się ponownie au-
tomatycznie, jeżeli zostały włączone przy
poprzednim wyłączeniu silnika.OSTRZEŻENIE Tylne światła przeciwm-
gielne z powodu wysokiej intensywności
świecenia mogą oślepiać jadących za nami,
dlatego nie można ich używać w warun-
kach dobrej widoczności.
OSTRZEŻENIE Przednie światła prze-
ciwmgielne, tylne światła przeciwmgielne
i światła mijania, można włączyć także przy
kluczyku w pozycji Slub wyjętym. W przy-
padku otwarcia drzwi, sygnalizator aku-
styczny sygnalizuje, że światła są włączo-
ne.
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 50

51
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I STE-
ROWANIAI

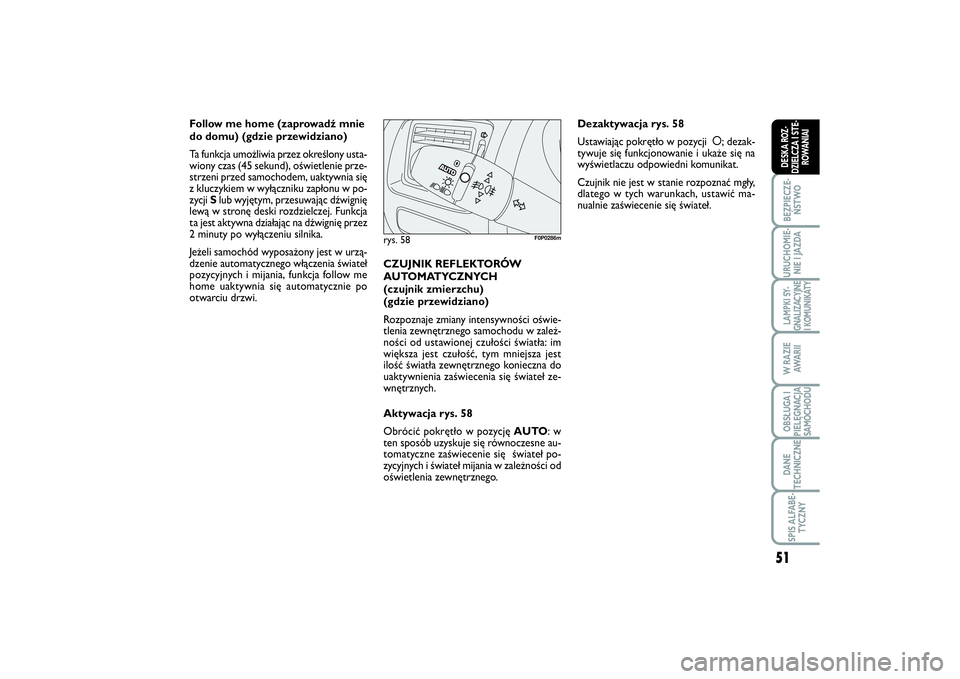

Follow me home (zaprowadź mnie
do domu) (gdzie przewidziano)
Ta funkcja umożliwia przez określony usta-
wiony czas (45 sekund), oświetlenie prze-
strzeni przed samochodem, uaktywnia się
z kluczykiem w wyłączniku zapłonu w po-
zycji Slub wyjętym, przesuwając dźwignię
lewą w stronę deski rozdzielczej. Funkcja
ta jest aktywna działając na dźwignię przez
2 minuty po wyłączeniu silnika.
Jeżeli samochód wyposażony jest w urzą-
dzenie automatycznego włączenia świateł
pozycyjnych i mijania, funkcja follow me
home uaktywnia się automatycznie po
otwarciu drzwi.CZUJNIK REFLEKTORÓW
AUTOMATYCZNYCH
(czujnik zmierzchu)
(gdzie przewidziano)
Rozpoznaje zmiany intensywności oświe-
tlenia zewnętrznego samochodu w zależ-
ności od ustawionej czułości światła: im
większa jest czułość, tym mniejsza jest
ilość światła zewnętrznego konieczna do
uaktywnienia zaświecenia się świateł ze-
wnętrznych.
Aktywacja rys. 58
Obrócić pokrętło w pozycję AUTO: w
ten sposób uzyskuje się równoczesne au-
tomatyczne zaświecenie się świateł po-
zycyjnych i świateł mijania w zależności od
oświetlenia zewnętrznego.
rys. 58
F0P0286m
Dezaktywacja rys. 58
Ustawiając pokrętło w pozycji å; dezak-
tywuje się funkcjonowanie i ukaże się na
wyświetlaczu odpowiedni komunikat.
Czujnik nie jest w stanie rozpoznać mgły,
dlatego w tych warunkach, ustawić ma-
nualnie zaświecenie się świateł.
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 51

52BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

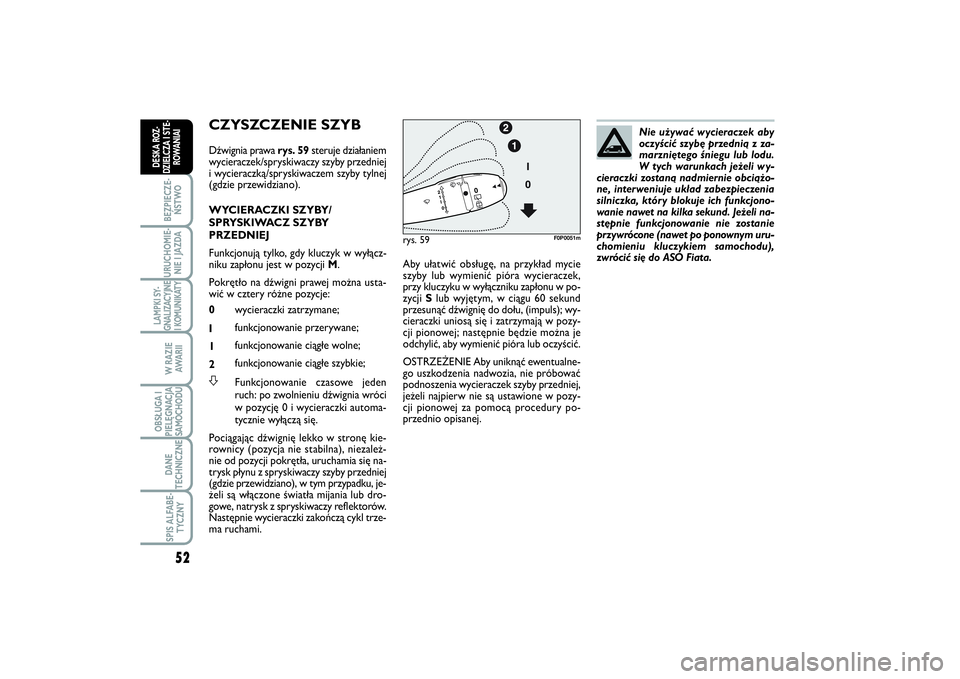

CZYSZCZENIE SZYBDźwignia prawa rys. 59steruje działaniem
wycieraczek/spryskiwaczy szyby przedniej
i wycieraczką/spryskiwaczem szyby tylnej
(gdzie przewidziano).
WYCIERACZKI SZYBY/
SPRYSKIWACZ SZYBY
PRZEDNIEJ
Funkcjonują tylko, gdy kluczyk w wyłącz-
niku zapłonu jest w pozycji M.
Pokrętło na dźwigni prawej można usta-
wić w cztery różne pozycje:
0wycieraczki zatrzymane;
Ifunkcjonowanie przerywane;
1funkcjonowanie ciągłe wolne;
2funkcjonowanie ciągłe szybkie;S
Funkcjonowanie czasowe jeden
ruch: po zwolnieniu dźwignia wróci
w pozycję 0 i wycieraczki automa-
tycznie wyłączą się.
Pociągając dźwignię lekko w stronę kie-
rownicy (pozycja nie stabilna), niezależ-
nie od pozycji pokrętła, uruchamia się na-
trysk płynu z spryskiwaczy szyby przedniej
(gdzie przewidziano), w tym przypadku, je-
żeli są włączone światła mijania lub dro-
gowe, natrysk z spryskiwaczy reflektorów.
Następnie wycieraczki zakończą cykl trze-
ma ruchami.Nie używać wycieraczek aby
oczyścić szybę przednią z za-
marzniętego śniegu lub lodu.
W tych warunkach jeżeli wy-
cieraczki zostaną nadmiernie obciążo-
ne, interweniuje układ zabezpieczenia
silniczka, który blokuje ich funkcjono-
wanie nawet na kilka sekund. Jeżeli na-
stępnie funkcjonowanie nie zostanie
przywrócone (nawet po ponownym uru-
chomieniu kluczykiem samochodu),
zwrócić się do ASO Fiata.
Aby ułatwić obsługę, na przykład mycie
szyby lub wymienić pióra wycieraczek,
przy kluczyku w wyłączniku zapłonu w po-
zycji S lub wyjętym, w ciągu 60 sekund
przesunąć dźwignię do dołu, (impuls); wy-
cieraczki uniosą się i zatrzymają w pozy-
cji pionowej; następnie będzie można je
odchylić, aby wymienić pióra lub oczyścić.
OSTRZEŻENIE Aby uniknąć ewentualne-
go uszkodzenia nadwozia, nie próbować
podnoszenia wycieraczek szyby przedniej,
jeżeli najpierw nie są ustawione w pozy-
cji pionowej za pomocą procedury po-
przednio opisanej.rys. 59
F0P0051m
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 52

53
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I STE-
ROWANIAI

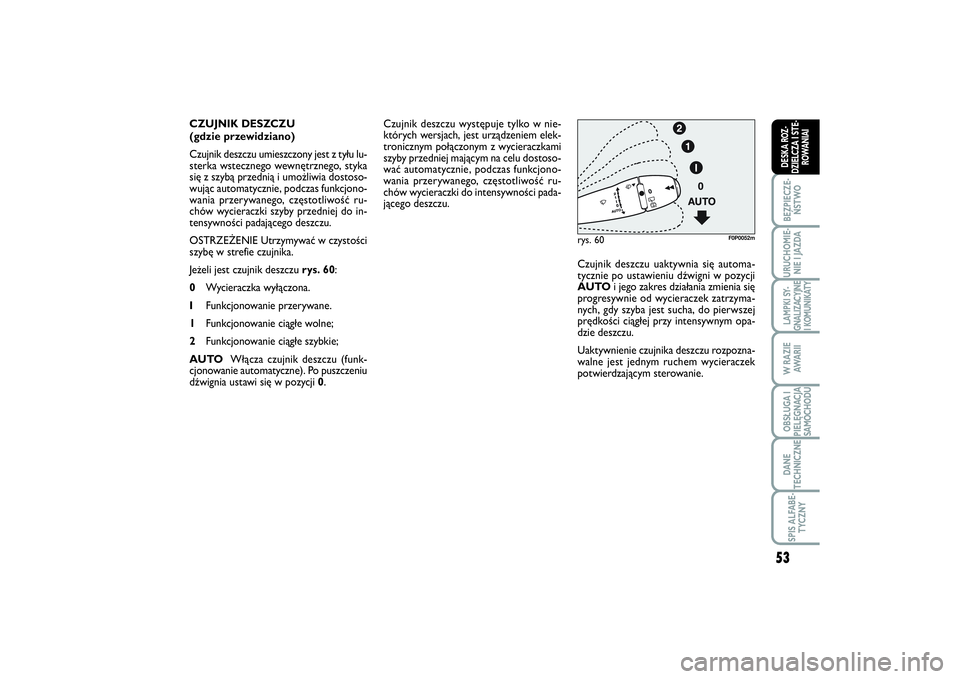

Czujnik deszczu występuje tylko w nie-
których wersjach, jest urządzeniem elek-
tronicznym połączonym z wycieraczkami
szyby przedniej mającym na celu dostoso-
wać automatycznie, podczas funkcjono-
wania przerywanego, częstotliwość ru-
chów wycieraczki do intensywności pada-
jącego deszczu.
Czujnik deszczu uaktywnia się automa-
tycznie po ustawieniu dźwigni w pozycji
AUTO i jego zakres działania zmienia się
progresywnie od wycieraczek zatrzyma-
nych, gdy szyba jest sucha, do pierwszej
prędkości ciągłej przy intensywnym opa-
dzie deszczu.
Uaktywnienie czujnika deszczu rozpozna-
walne jest jednym ruchem wycieraczek
potwierdzającym sterowanie. CZUJNIK DESZCZU
(gdzie przewidziano)
Czujnik deszczu umieszczony jest z tyłu lu-
sterka wstecznego wewnętrznego, styka
się z szybą przednią i umożliwia dostoso-
wując automatycznie, podczas funkcjono-
wania przerywanego, częstotliwość ru-
chów wycieraczki szyby przedniej do in-
tensywności padającego deszczu.
OSTRZEŻENIE Utrzymywać w czystości
szybę w strefie czujnika.
Jeżeli jest czujnik deszczu rys. 60:
0Wycieraczka wyłączona.
IFunkcjonowanie przerywane.
1Funkcjonowanie ciągłe wolne;
2Funkcjonowanie ciągłe szybkie;
AUTOWłącza czujnik deszczu (funk-
cjonowanie automatyczne). Po puszczeniu
dźwignia ustawi się w pozycji 0.
rys. 60
F0P0052m
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 53

54BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

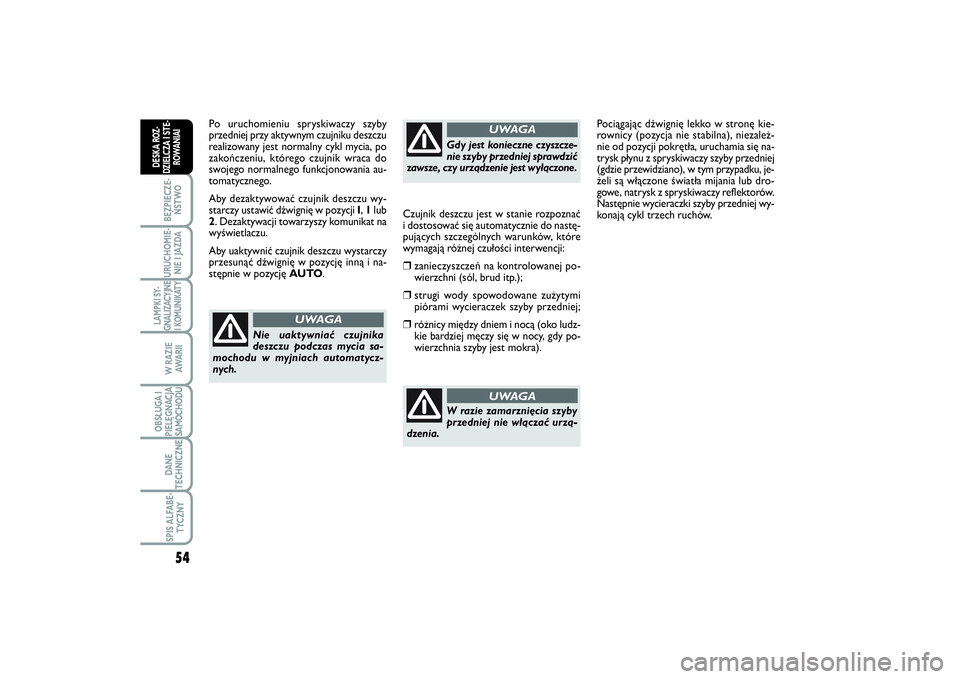

Po uruchomieniu spryskiwaczy szyby
przedniej przy aktywnym czujniku deszczu
realizowany jest normalny cykl mycia, po
zakończeniu, którego czujnik wraca do
swojego normalnego funkcjonowania au-
tomatycznego.
Aby dezaktywować czujnik deszczu wy-
starczy ustawić dźwignię w pozycji I, 1lub
2. Dezaktywacji towarzyszy komunikat na
wyświetlaczu.
Aby uaktywnić czujnik deszczu wystarczy
przesunąć dźwignię w pozycję inną i na-
stępnie w pozycję AUTO.Czujnik deszczu jest w stanie rozpoznać
i dostosować się automatycznie do nastę-
pujących szczególnych warunków, które
wymagają różnej czułości interwencji:
❒
zanieczyszczeń na kontrolowanej po-
wierzchni (sól, brud itp.);
❒
strugi wody spowodowane zużytymi
piórami wycieraczek szyby przedniej;
❒
różnicy między dniem i nocą (oko ludz-
kie bardziej męczy się w nocy, gdy po-
wierzchnia szyby jest mokra).Pociągając dźwignię lekko w stronę kie-
rownicy (pozycja nie stabilna), niezależ-
nie od pozycji pokrętła, uruchamia się na-
trysk płynu z spryskiwaczy szyby przedniej
(gdzie przewidziano), w tym przypadku, je-
żeli są włączone światła mijania lub dro-
gowe, natrysk z spryskiwaczy reflektorów.
Następnie wycieraczki szyby przedniej wy-
konają cykl trzech ruchów.
Nie uaktywniać czujnika
deszczu podczas mycia sa-
mochodu w myjniach automatycz-
nych.
UWAGA
Gdy jest konieczne czyszcze-
nie szyby przedniej sprawdzić
zawsze, czy urządzenie jest wyłączone.
UWAGA
W razie zamarznięcia szyby
przedniej nie włączać urzą-
dzenia.
UWAGA
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 54

55
BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I STE-
ROWANIAI

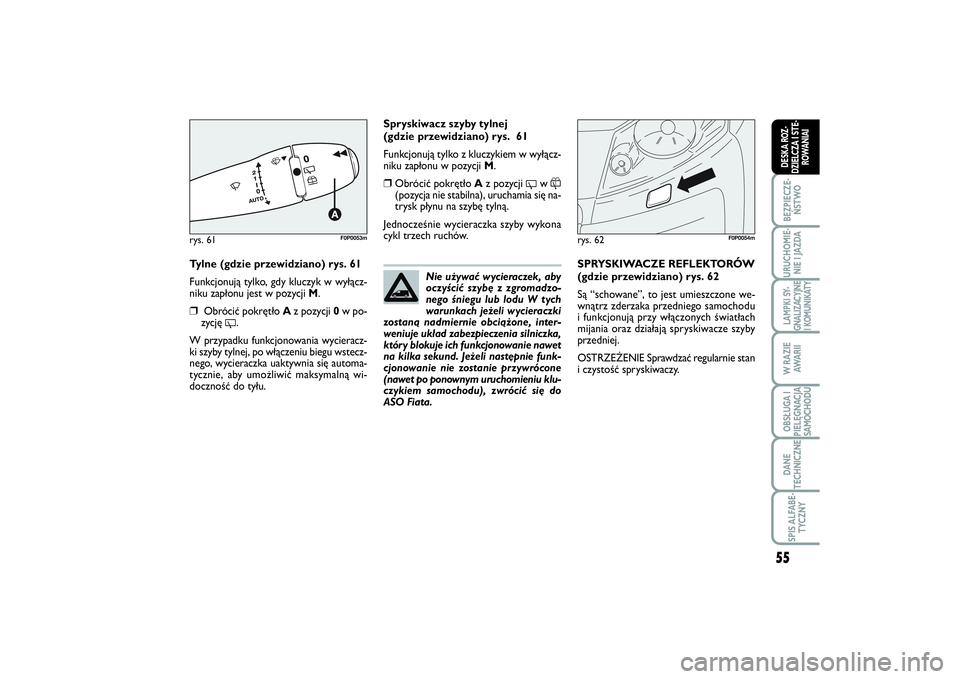

Tylne (gdzie przewidziano) rys. 61
Funkcjonują tylko, gdy kluczyk w wyłącz-
niku zapłonu jest w pozycji M.❒
Obrócić pokrętło A z pozycji 0w po-
zycję
'.
W przypadku funkcjonowania wycieracz-
ki szyby tylnej, po włączeniu biegu wstecz-
nego, wycieraczka uaktywnia się automa-
tycznie, aby umożliwić maksymalną wi-
doczność do tyłu.SPRYSKIWACZE REFLEKTORÓW
(gdzie przewidziano) rys. 62
Są “schowane”, to jest umieszczone we-
wnątrz zderzaka przedniego samochodu
i funkcjonują przy włączonych światłach
mijania oraz działają spryskiwacze szyby
przedniej.
OSTRZEŻENIE Sprawdzać regularnie stan
i czystość spryskiwaczy.
rys. 62
F0P0054m
Nie używać wycieraczek, aby
oczyścić szybę z zgromadzo-
nego śniegu lub lodu W tych
warunkach jeżeli wycieraczki
zostaną nadmiernie obciążone, inter-
weniuje układ zabezpieczenia silniczka,
który blokuje ich funkcjonowanie nawet
na kilka sekund. Jeżeli następnie funk-
cjonowanie nie zostanie przywrócone
(nawet po ponownym uruchomieniu klu-
czykiem samochodu), zwrócić się do
ASO Fiata.
Spryskiwacz szyby tylnej
(gdzie przewidziano) rys. 61
Funkcjonują tylko z kluczykiem w wyłącz-
niku zapłonu w pozycji M.❒
Obrócić pokrętło Az pozycji
'w
&
(pozycja nie stabilna), uruchamia się na-
trysk płynu na szybę tylną.
Jednocześnie wycieraczka szyby wykona
cykl trzech ruchów.
rys. 61
F0P0053m
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 55

56BEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDALAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I STE-
ROWANIAI

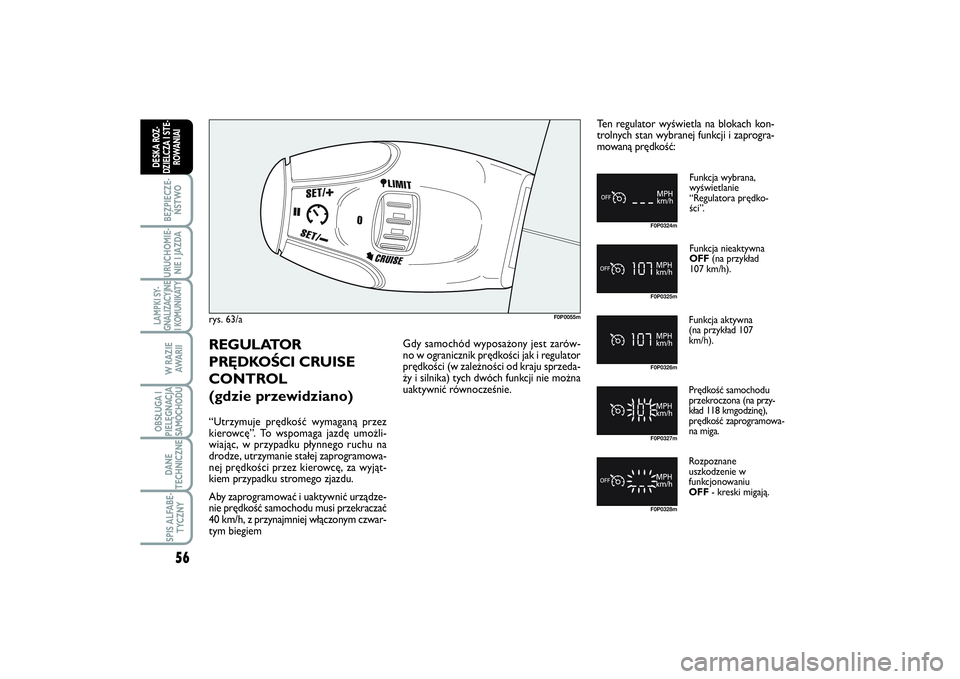

rys. 63/a
F0P0055m
Funkcja wybrana,
wyświetlanie
“Regulatora prędko-
ści”.
Funkcja nieaktywna
OFF (na przykład
107 km/h).
Funkcja aktywna
(na przykład 107
km/h).
Prędkość samochodu
przekroczona (na przy-
kład 118 kmgodzinę),
prędkość zaprogramowa-
na miga.
Rozpoznane
uszkodzenie w
funkcjonowaniu
OFF - kreski migają.
Ten regulator wyświetla na blokach kon-
trolnych stan wybranej funkcji i zaprogra-
mowaną prędkość:
F0P0324mF0P0325mF0P0326mF0P0327mF0P0328m
REGULATOR
PRĘDKOŚCI CRUISE
CONTROL
(gdzie przewidziano)“Utrzymuje prędkość wymaganą przez
kierowcę”. To wspomaga jazdę umożli-
wiając, w przypadku płynnego ruchu na
drodze, utrzymanie stałej zaprogramowa-
nej prędkości przez kierowcę, za wyjąt-
kiem przypadku stromego zjazdu.
Aby zaprogramować i uaktywnić urządze-
nie prędkość samochodu musi przekraczać
40 km/h, z przynajmniej włączonym czwar-
tym biegiemGdy samochód wyposażony jest zarów-
no w ogranicznik prędkości jak i regulator
prędkości (w zależności od kraju sprzeda-
ży i silnika) tych dwóch funkcji nie można
uaktywnić równocześnie.
020-082 SCUDO LUM PL_018-080 ScudoG9 PL 09/12/13 10.13 Pagina 56
