FIAT SCUDO 2016 Betriebsanleitung (in German)

Alle in dieser Veröffentlichung enthaltenen Daten sind Richtwerte.
Es können jedoch von Fiat jederzeit aus technischen oder wirtschaftlichen Gründen Änderungen an den in
dieser Veröffentlichung beschriebenen Modellen vorgenommen werden.
Der Kunde wird gebeten, sich für weitere Informationen an das Fiat-Kundendienstnetz zu wenden.
Gedruckt auf umweltschonendem, chlorfreiem Papier.
BETRIEBSANLEITUNG
FIATSCUDO
DEUTSCH
SCUDO UM TED 19-06-2007 8:35 Pagina 1

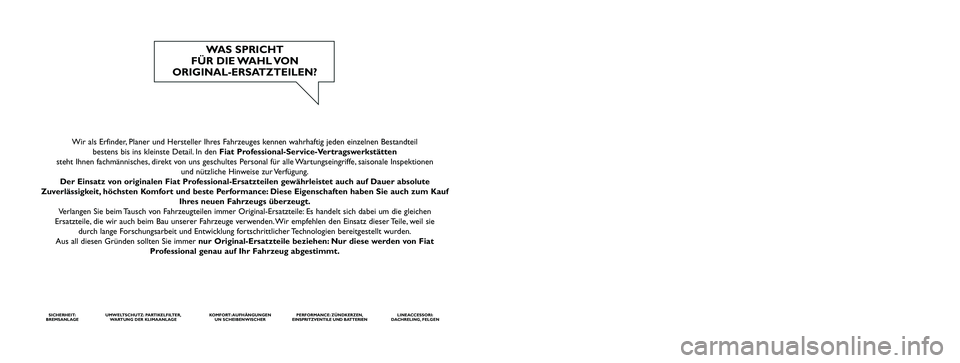

Wir als Erfinder, Planer und Hersteller Ihres Fahrzeuges kennen wahrhaftig jeden einzelnen Bestandteil
bestens bis ins kleinste Detail. In den Fiat Professional-Service-Vertragswerkstätten
steht Ihnen fachmännisches, direkt von uns geschultes Personal für alle Wartungseingriffe, saisonale Inspektionen
und nützliche Hinweise zur Verfügung.
Der Einsatz von originalen Fiat Professional-Ersatzteilen gewährleistet auch auf Dauer absolute
Zuverlässigkeit, höchsten Komfort und beste Performance: Diese Eigenschaften haben Sie auch zum Kauf
Ihres neuen Fahrzeugs überzeugt.
Verlangen Sie beim Tausch von Fahrzeugteilen immer Original-Ersatzteile: Es handelt sich dabei um die gleichen
Ersatzteile, die wir auch beim Bau unserer Fahrzeuge verwenden. Wir empfehlen den Einsatz dieser Teile, weil sie
durch lange Forschungsarbeit und Entwicklung fortschrittlicher Technologien bereitgestellt wurden.
Aus all diesen Gründen sollten Sie immer nur Original-Ersatzteile beziehen: Nur diese werden von Fiat
Professional genau auf Ihr Fahrzeug abgestimmt.
SICHERHEIT:
BREMSANLAGEUMWELTSCHUTZ: PARTIKELFILTER,
WARTUNG DER KLIMAANLAGEKOMFORT: AUFHÄNGUNGEN
UN SCHEIBENWISCHERPERFORMANCE: ZÜNDKERZEN,
EINSPRITZVENTILE UND BATTERIENLINEACCESSORI:
DACHRELING, FELGEN
WAS SPRICHT
FÜR DIE WAHL VON
ORIGINAL-ERSATZTEILEN?
SCUDO UM D:SCUDO UM TED 30-05-2011 14:02 Pagina 2

ORIGINAL-ERSATZTEILE
ZU WÄHLEN IST
DIE NATÜRLICHSTE WAHL
PERFORMANCEORIGINALERSATZTEILE
KOMFORTORIGINALERSATZTEILE
SICHERHEITORIGINALERSATZTEILE
UMWELTORIGINALERSATZTEILE
WERT
ORIGINALERSATZTEILE
ZUBEHÖRORIGINALERSATZTEILE
001-019 SCUDO LUM D 27/03/14 10:13 Pagina A

WORAN ERKENNT MAN
ORIGINAL-ERSATZTEILE?



Alle Originalersatzteile werden durch Fachleute strengen Inspektionskontrollen sowohl bei der Entwicklung
als auch der Herstellung unterzogen, wobei geprüft wird, dass für die Herstellung
nur fortschrittlichstes Material eingesetzt wurde, damit die Teile die härtesten Zuverlässigkeitstests überstehen.
Damit wird auch auf Dauer Performance und Sicherheit für Sie und die Fahrzeuginsassen gewährleistet.
Verlangen Sie immer Original-Ersatzteile und prüfen Sie stets, dass auch nur diese Teile eingebaut wurden.
001-019 SCUDO LUM D 27/03/14 10:13 Pagina B

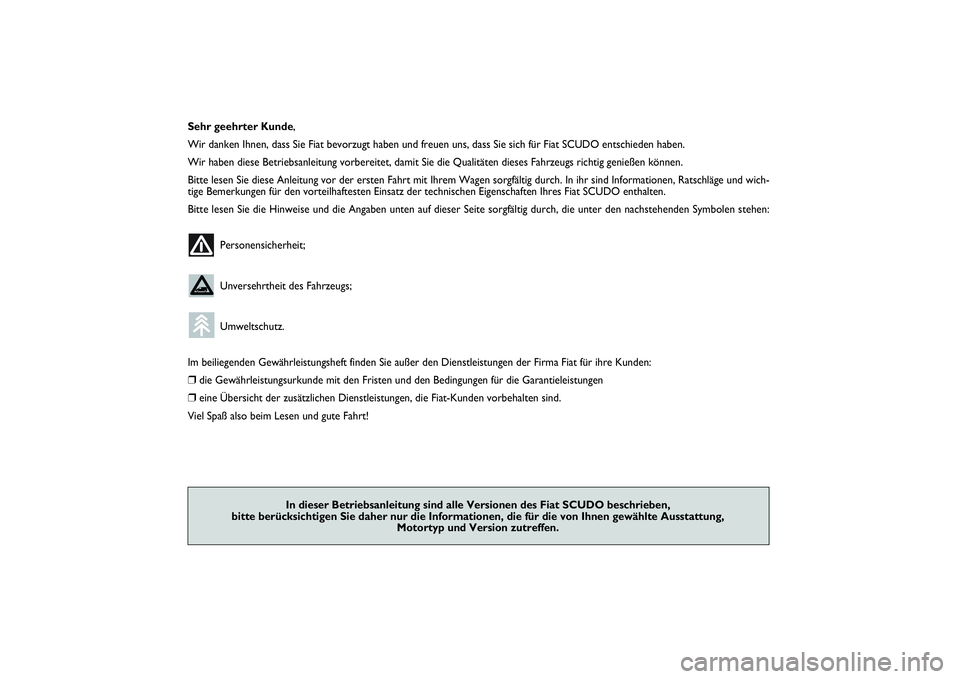

Sehr geehrter Kunde,
Wir danken Ihnen, dass Sie Fiat bevorzugt haben und freuen uns, dass Sie sich für Fiat SCUDO entschieden haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualitäten dieses Fahrzeugs richtig genießen können.
Bitte lesen Sie diese Anleitung vor der ersten Fahrt mit Ihrem Wagen sorgfältig durch. In ihr sind Informationen, Ratschläge und wich-
tige Bemerkungen für den vorteilhaftesten Einsatz der technischen Eigenschaften Ihres Fiat SCUDO enthalten.
Bitte lesen Sie die Hinweise und die Angaben unten auf dieser Seite sorgfältig durch, die unter den nachstehenden Symbolen stehen:
Personensicherheit;
Unversehrtheit des Fahrzeugs;
Umweltschutz.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma Fiat für ihre Kunden:❒
die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen
❒
eine Übersicht der zusätzlichen Dienstleistungen, die Fiat-Kunden vorbehalten sind.
Viel Spaß also beim Lesen und gute Fahrt!
In dieser Betriebsanleitung sind alle Versionen des Fiat SCUDO beschrieben,
bitte berücksichtigen Sie daher nur die Informationen, die für die von Ihnen gewählte Ausstattung,
Motortyp und Version zutreffen.
001-019 SCUDO LUM D 27/03/14 10:13 Pagina 1

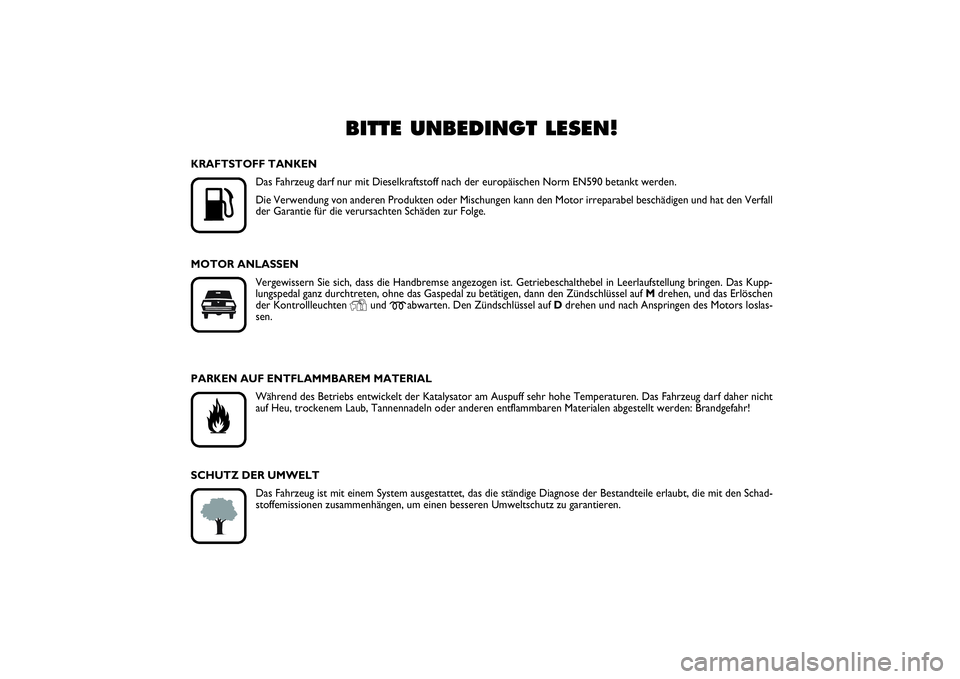

BITTE UNBEDINGT LESEN!
K
KRAFTSTOFF TANKEN
Das Fahrzeug darf nur mit Dieselkraftstoff nach der europäischen Norm EN590 betankt werden.
Die Verwendung von anderen Produkten oder Mischungen kann den Motor irreparabel beschädigen und hat den Verfall
der Garantie für die verursachten Schäden zur Folge.
MOTOR ANLASSEN
Vergewissern Sie sich, dass die Handbremse angezogen ist. Getriebeschalthebel in Leerlaufstellung bringen. Das Kupp-
lungspedal ganz durchtreten, ohne das Gaspedal zu betätigen, dann den Zündschlüssel auf Mdrehen, und das Erlöschen
der Kontrollleuchten
Y
und
m
abwarten. Den Zündschlüssel auf Ddrehen und nach Anspringen des Motors loslas-
sen.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt der Katalysator am Auspuff sehr hohe Temperaturen. Das Fahrzeug darf daher nicht
auf Heu, trockenem Laub, Tannennadeln oder anderen entflammbaren Materialen abgestellt werden: Brandgefahr!
SCHUTZ DER UMWELT
Das Fahrzeug ist mit einem System ausgestattet, das die ständige Diagnose der Bestandteile erlaubt, die mit den Schad-
stoffemissionen zusammenhängen, um einen besseren Umweltschutz zu garantieren.
001-019 SCUDO LUM D 27/03/14 10:13 Pagina 2

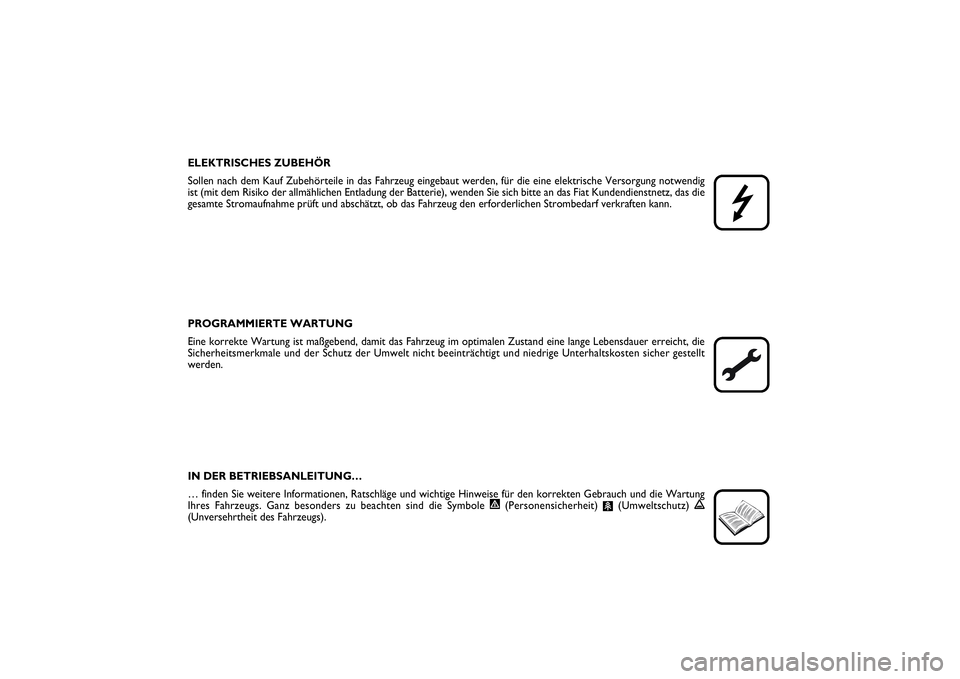

ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf Zubehörteile in das Fahrzeug eingebaut werden, für die eine elektrische Versorgung notwendig
ist (mit dem Risiko der allmählichen Entladung der Batterie), wenden Sie sich bitte an das Fiat Kundendienstnetz, das die
gesamte Stromaufnahme prüft und abschätzt, ob das Fahrzeug den erforderlichen Strombedarf verkraften kann.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das Fahrzeug im optimalen Zustand eine lange Lebensdauer erreicht, die
Sicherheitsmerkmale und der Schutz der Umwelt nicht beeinträchtigt und niedrige Unterhaltskosten sicher gestellt
werden.
IN DER BETRIEBSANLEITUNG…
… finden Sie weitere Informationen, Ratschläge und wichtige Hinweise für den korrekten Gebrauch und die Wartung
Ihres Fahrzeugs. Ganz besonders zu beachten sind die Symbole
"
(Personensicherheit)
#
(Umweltschutz)
!
(Unversehrtheit des Fahrzeugs).

001-019 SCUDO LUM D 27/03/14 10:13 Pagina 3

4SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E

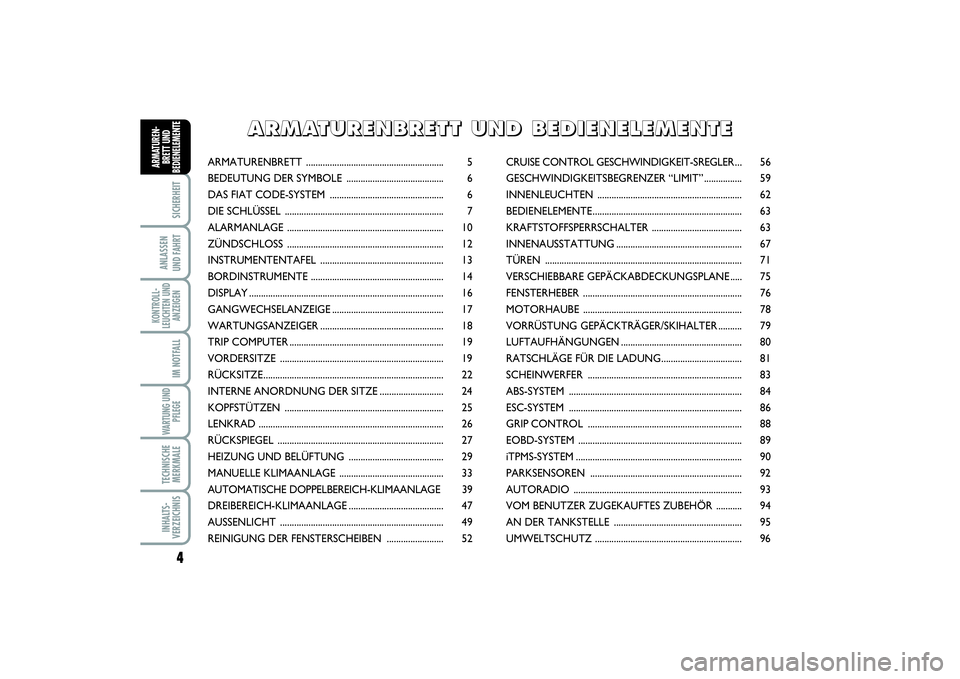

ARMATURENBRETT .......................................................... 5
BEDEUTUNG DER SYMBOLE ......................................... 6
DAS FIAT CODE-SYSTEM ................................................ 6
DIE SCHLÜSSEL ................................................................... 7
ALARMANLAGE .................................................................. 10
ZÜNDSCHLOSS .................................................................. 12
INSTRUMENTENTAFEL .................................................... 13
BORDINSTRUMENTE ........................................................ 14
DISPLAY.................................................................................. 16
GANGWECHSELANZEIGE............................................... 17
WARTUNGSANZEIGER.................................................... 18
TRIP COMPUTER................................................................. 19
VORDERSITZE ..................................................................... 19
RÜCKSITZE............................................................................ 22
INTERNE ANORDNUNG DER SITZE ........................... 24
KOPFSTÜTZEN ................................................................... 25
LENKRAD .............................................................................. 26
RÜCKSPIEGEL ...................................................................... 27
HEIZUNG UND BELÜFTUNG ........................................ 29
MANUELLE KLIMAANLAGE ............................................ 33
AUTOMATISCHE DOPPELBEREICH-KLIMAANLAGE 39
DREIBEREICH-KLIMAANLAGE........................................ 47
AUSSENLICHT ..................................................................... 49
REINIGUNG DER FENSTERSCHEIBEN ........................ 52CRUISE CONTROL GESCHWINDIGKEIT-SREGLER ... 56
GESCHWINDIGKEITSBEGRENZER “LIMIT” ................ 59
INNENLEUCHTEN ............................................................. 62
BEDIENELEMENTE............................................................... 63
KRAFTSTOFFSPERRSCHALTER ...................................... 63
INNENAUSSTATTUNG..................................................... 67
TÜREN ................................................................................... 71
VERSCHIEBBARE GEPÄCKABDECKUNGSPLANE ..... 75
FENSTERHEBER ................................................................... 76
MOTORHAUBE ................................................................... 78
VORRÜSTUNG GEPÄCKTRÄGER/SKIHALTER .......... 79
LUFTAUFHÄNGUNGEN................................................... 80
RATSCHLÄGE FÜR DIE LADUNG.................................. 81
SCHEINWERFER ................................................................. 83
ABS-SYSTEM ......................................................................... 84
ESC-SYSTEM ......................................................................... 86
GRIP CONTROL ................................................................. 88
EOBD-SYSTEM ..................................................................... 89
iTPMS-SYSTEM...................................................................... 90
PARKSENSOREN ................................................................ 92
AUTORADIO ....................................................................... 93
VOM BENUTZER ZUGEKAUFTES ZUBEHÖR ........... 94
AN DER TANKSTELLE ...................................................... 95
UMWELTSCHUTZ .............................................................. 96
A A
R R
M M
A A
T T
U U
R R
E E
N N
B B
R R
E E
T T
T T

U U
N N
D D

B B
E E
D D
I I
E E
N N
E E
L L
E E
M M
E E
N N
T T
E E
001-019 SCUDO LUM D 27/03/14 10:13 Pagina 4

ARMATURENBRETTDas Vorhandensein und Position der Bedienungselemente, der Instrumente und Anzeigen kann je nach Version variieren.

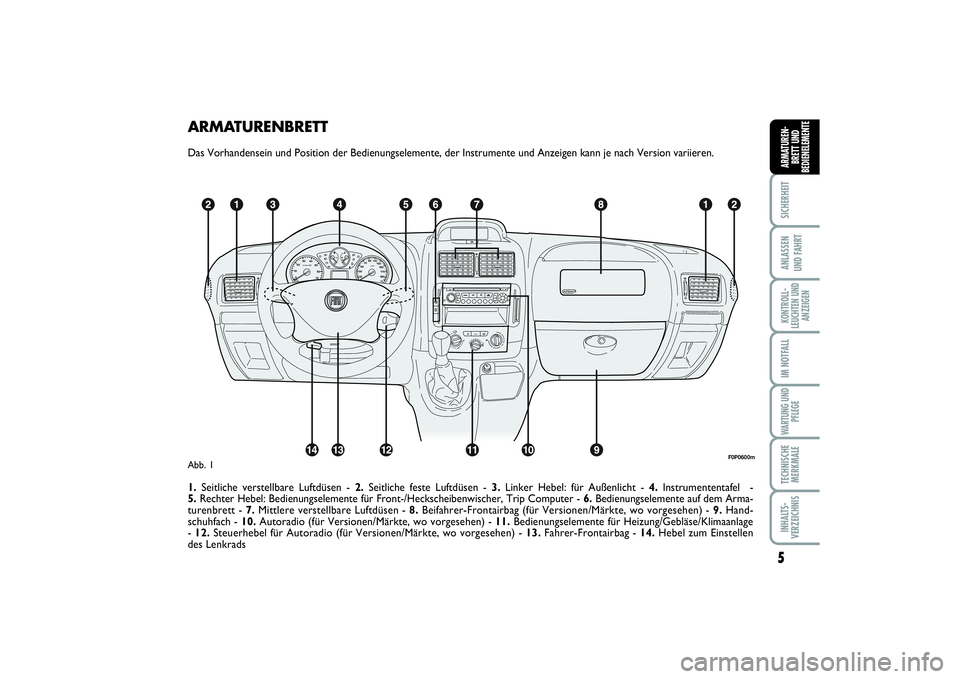

1.Seitliche verstellbare Luftdüsen - 2.Seitliche feste Luftdüsen - 3.Linker Hebel: für Außenlicht - 4.Instrumententafel -
5.Rechter Hebel: Bedienungselemente für Front-/Heckscheibenwischer, Trip Computer - 6.Bedienungselemente auf dem Arma-
turenbrett - 7.Mittlere verstellbare Luftdüsen - 8.Beifahrer-Frontairbag (für Versionen/Märkte, wo vorgesehen) - 9.Hand-
schuhfach - 10.Autoradio (für Versionen/Märkte, wo vorgesehen) - 11.Bedienungselemente für Heizung/Gebläse/Klimaanlage
- 12.Steuerhebel für Autoradio (für Versionen/Märkte, wo vorgesehen) - 13.Fahrer-Frontairbag - 14. Hebel zum Einstellen
des Lenkrads
5SICHERHEITANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGENIM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E
F0P0600m
Abb. 1
001-019 SCUDO LUM D 27/03/14 10:13 Pagina 5

6SICHERHEIT
ANLASSEN
UND FAHRTKONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALLWARTUNG UND
PFLEGE TECHNISCHE
MERKMALEINHALTS-
VERZEICHNISARMATUREN-
BRETT UND
BEDIENELEMENT
E

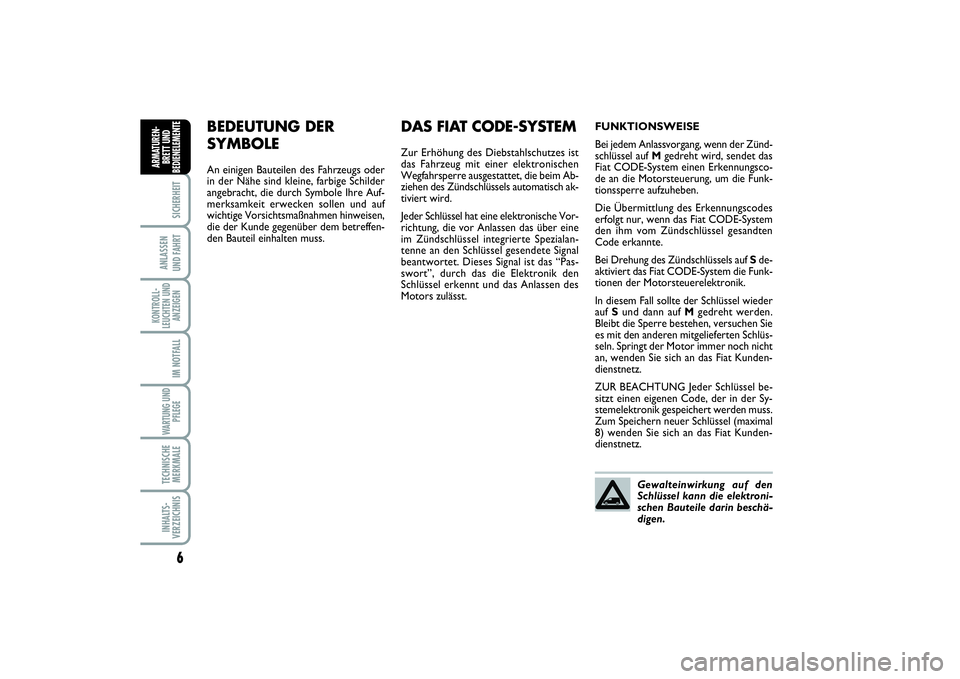

BEDEUTUNG DER
SYMBOLEAn einigen Bauteilen des Fahrzeugs oder
in der Nähe sind kleine, farbige Schilder
angebracht, die durch Symbole Ihre Auf-
merksamkeit erwecken sollen und auf
wichtige Vorsichtsmaßnahmen hinweisen,
die der Kunde gegenüber dem betreffen-
den Bauteil einhalten muss.
DAS FIAT CODE-SYSTEMZur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet, die beim Ab-
ziehen des Zündschlüssels automatisch ak-
tiviert wird.
Jeder Schlüssel hat eine elektronische Vor-
richtung, die vor Anlassen das über eine
im Zündschlüssel integrierte Spezialan-
tenne an den Schlüssel gesendete Signal
beantwortet. Dieses Signal ist das “Pas-
swort”, durch das die Elektronik den
Schlüssel erkennt und das Anlassen des
Motors zulässt.
Gewalteinwirkung auf den
Schlüssel kann die elektroni-
schen Bauteile darin beschä-
digen.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zünd-
schlüssel auf Mgedreht wird, sendet das
Fiat CODE-System einen Erkennungsco-
de an die Motorsteuerung, um die Funk-
tionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Fiat CODE-System
den ihm vom Zündschlüssel gesandten
Code erkannte.
Bei Drehung des Zündschlüssels auf Sde-
aktiviert das Fiat CODE-System die Funk-
tionen der Motorsteuerelektronik.
In diesem Fall sollte der Schlüssel wieder
auf Sund dann auf Mgedreht werden.
Bleibt die Sperre bestehen, versuchen Sie
es mit den anderen mitgelieferten Schlüs-
seln. Springt der Motor immer noch nicht
an, wenden Sie sich an das Fiat Kunden-
dienstnetz.
ZUR BEACHTUNG Jeder Schlüssel be-
sitzt einen eigenen Code, der in der Sy-
stemelektronik gespeichert werden muss.
Zum Speichern neuer Schlüssel (maximal
8) wenden Sie sich an das Fiat Kunden-
dienstnetz.
001-019 SCUDO LUM D 27/03/14 10:13 Pagina 6
