VARIANTES PAR RAPPORT A LA NOTICE D’ENTRETIEN
Ce supplément contient la description de l’équipement Fiat Stilo Multi
Wagon VAN. Cette version est disponible dans les équipements à 2 et 4
places, les deux équipements ayant une cloison entre l’habitacle et le
compartiment de chargement (voir figure). En ce qui concerne les parties
non contenues dans ce supplément, se rapporter à la Notice d’Entretien
à laquelle ce supplément est en annexe.
DOTATIONS INTERNES Version à 2 places
(différences principales par rapport aux versions Stilo Multi Wagon)
❒Absence de siège arrière et cache compartiment coffre (plage arrière).
❒Absence de ceintures de sécurité arrière
❒Cloison de séparation fixe entre la zone de chargement et l’habitacle,
fait en grille dans la partie supérieure et en tôle dans la partie
inférieure.
❒Plan de chargement étendu jusqu’à la cloison de division.
❒Vitres latérales (compartiment de charge) obscurcies et bloquées.
❒Roues de secours ayant la même dimension des roues en dotation.
❒Bouchon du combustible avec serrure.
Version 4 places
(différences principales par rapport aux versions Stilo Multi Wagon)
❒Siège arrière uniquement pour deux places avec ceinture de sécurité à
trois points avec enrouleur.
❒Cloison tubulaire fixe de séparation de la zone de chargement avec
l’habitacle.
❒Roues de secours ayant les mêmes dimensions des roues en dotation.
La conduite avec le hayon arrière soulevé est déconseillé car les gaz d’échappement
pourraient être aspirés à l’intérieur du compartiment de chargement.
ATTENTION
F0C0445m
Version à 2 places
Version à 4 places

29
FRANÇAIS ENGLISH ESPAÑOL PORTUGUÊS ITALIANODEUTSCH
WERKZEUGE UND RESERVERAD
Sie befinden sich im Gepäckraum unter der Verkleidung. Um zu den
Werkzeugen zu gelangen, ist es notwendig, die Befestigungsschraube
abzuschrauben und den Deckel (A) abzunehmen. Die Matte kann am
Band (B) angehoben werden.
Die Werkzeuge, sind folgende:
(A): Wagenheber, um das Fahrzeug anzuheben;
(B): Schraubenzieher;
(C): Steckschlüssel für die Abnahme der Radbolzen;
(D): Handkurbel zur Betätigung des Wagenhebers;
(E): Verlängerungsstück für die Abnahme der Radbolzen;
(F): Zentrierstift für die Montage des Rades (Versionen mit
Leichtmetallfelgen);
(G): Abschleppring;
(H): Steckschlüssel;
(L): Ratschenschlüssel für die Betätigung des Wagenhebers;
(M): Blockiervorrichtung (für die Blockierung der Räder zu verwenden);
(N): Werkzeugkoffer.
Die Werkzeuge (A), (C), (H), (L) befinden sich im Werkzeugkoffer (N),
der:
hinter dem Fahrersitz (Versionen mit 2 Plätzen) oder im Gepäckraum
(Versionen mit 4 Plätzen) untergebracht ist.
Alle anderen Werkzeuge befinden sich im entsprechenden Behälter, der
sich im Gepäckraum befindet.
Die Feststellvorrichtung (M) wird dagegen in die Tasche mit dem
Ausbesserungslack gesteckt. Für den Reifenwechsel beachten Sie bitte die
Angaben der Betriebsanleitung, der dieser Anhang beigefügt ist.
.
F0C0442mF0C0443mF0C0480m

31
FRANÇAIS ENGLISH ESPAÑOL PORTUGUÊS ITALIANODEUTSCH
4516
1756
1570
893
1023
2600
1514
1508
mit 2 mit 4
Sitzplätzen Sitzplätzen
16821073
14421442
1132–
945 945
537 537
1600 510
4516
1756
1570
893
1023
2600
1514
1508
mit 4
Sitzplätzen
1073
1442
–
945
537
510 4516
1756
1570
893
1023
2600
1514
1508
mit 4
Sitzplätzen
1073
1442
–
945
537
510
1.4
16V
-1.6
16V
1.9 Multijet
8V
1.9 Multijet
16V
LängeBreite mmHöhe ohne Zuladung mm
Überhang
vorn mm
hinten mm
Radstand mm
Spurweite
vorn mm
hinten mm
Laderaum
Länge mmHöchstbreite mm
Abstand zwischen den Radkästen mmHöhe in der Mitte mm
Bodenabstand der Ladefläche mmVolumen des Laderaums: dm
3

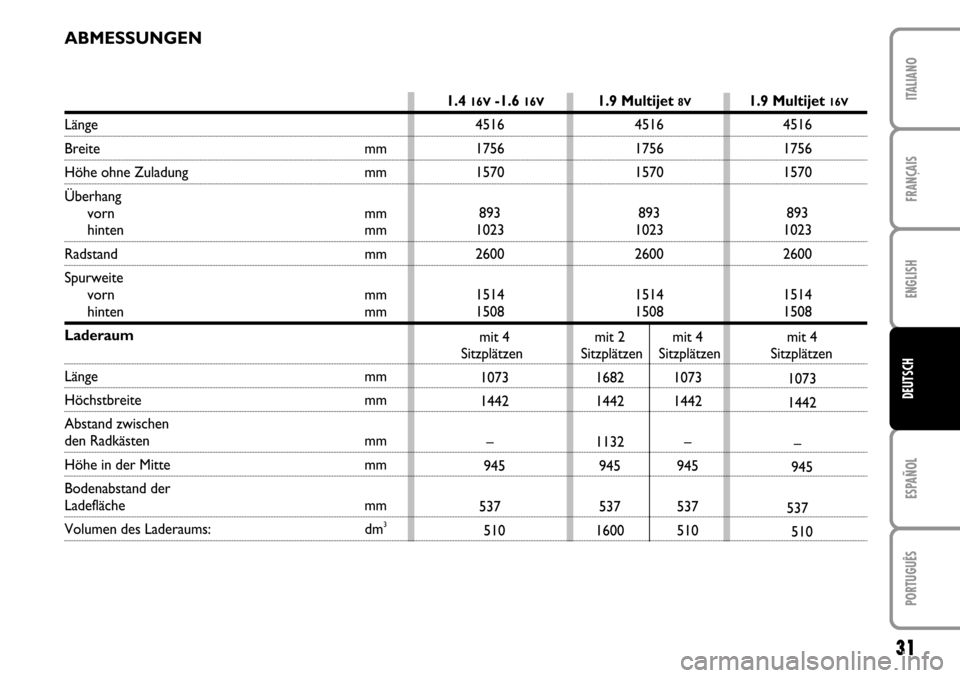

ABMESSUNGEN
