FIAT STRADA 2010 Libretto Uso Manutenzione (in Italian)

160
Intervello
di sostituzione
Secondo Piano di
Manutenzione
ProgrammataImpiego
Lubrificanti per
motori a gasolioCaratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento del veicolo
Lubrificanti con base sintetica di gradazione SAE 5W-40
qualificazione FIAT 9.55535-N2

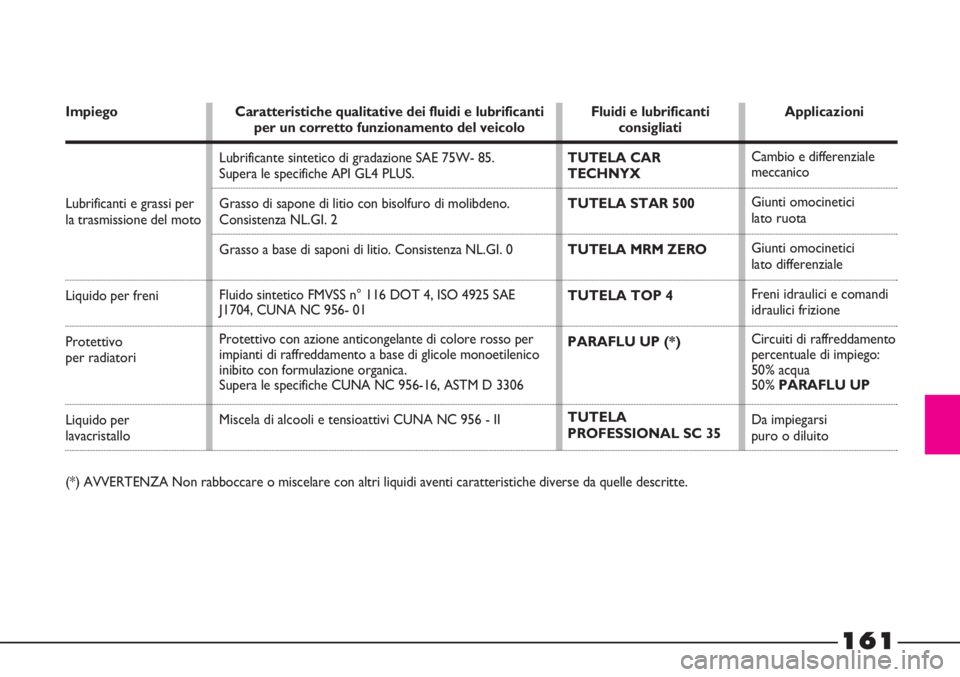

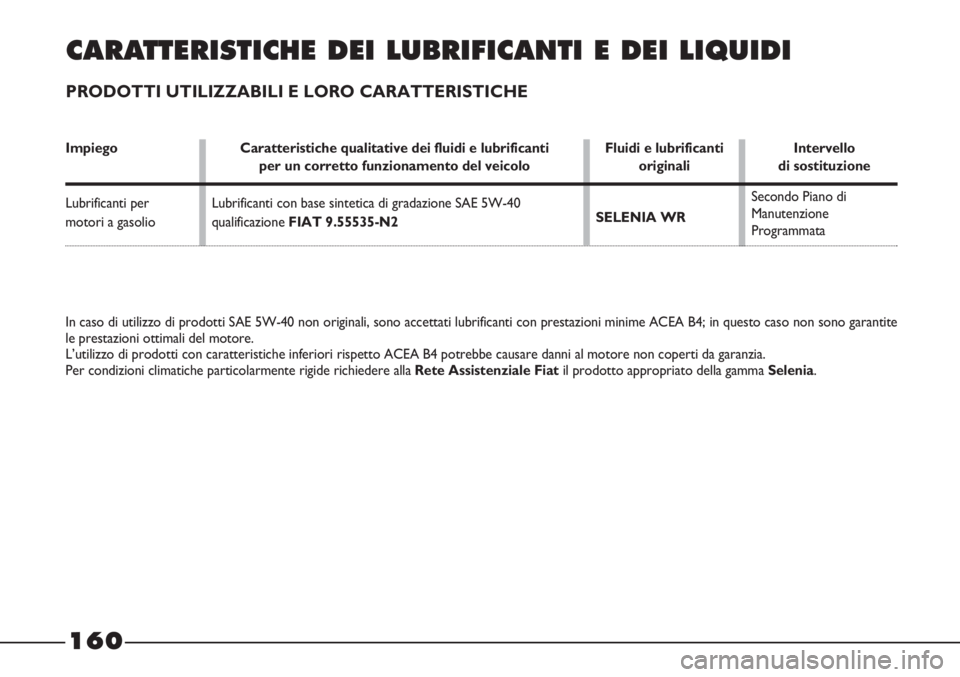

CARATTERISTICHE DEI LUBRIFICANTI E DEI LIQUIDI
PRODOTTI UTILIZZABILI E LORO CARATTERISTICHE
Fluidi e lubrificanti
originali
SELENIA WR
In caso di utilizzo di prodotti SAE 5W-40 non originali, sono accettati lubrificanti con prestazioni minime ACEA B4; in questo caso non sono garantite
le prestazioni ottimali del motore.
L’utilizzo di prodotti con caratteristiche inferiori rispetto ACEA B4 potrebbe causare danni al motore non coperti da garanzia.
Per condizioni climatiche particolarmente rigide richiedere alla Rete Assistenziale Fiatil prodotto appropriato della gamma Selenia.

161
Impiego
Lubrificanti e grassi per la trasmissione del moto
Liquido per freni
Protettivo
per radiatori
Liquido per lavacristallo
(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.Fluidi e lubrificanti
consigliati
TUTELA CAR
TECHNYX
TUTELA STAR 500
TUTELA MRM ZERO
TUTELA TOP 4
PARAFLU UP (*)
TUTELA
PROFESSIONAL SC 35 Caratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento del veicolo
Lubrificante sintetico di gradazione SAE 75W- 85.
Supera le specifiche API GL4 PLUS.
Grasso di sapone di litio con bisolfuro di molibdeno.
Consistenza NL.GI. 2
Grasso a base di saponi di litio. Consistenza NL.GI. 0
Fluido sintetico FMVSS n° 116 DOT 4, ISO 4925 SAE
J1704, CUNA NC 956- 01
Protettivo con azione anticongelante di colore rosso per
impianti di raffreddamento a base di glicole monoetilenico
inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcooli e tensioattivi CUNA NC 956 - IIApplicazioni
Cambio e differenziale
meccanico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Freni idraulici e comandi
idraulici frizione
Circuiti di raffreddamento
percentuale di impiego:
50% acqua
50% PARAFLU UP
Da impiegarsi
puro o diluito

162

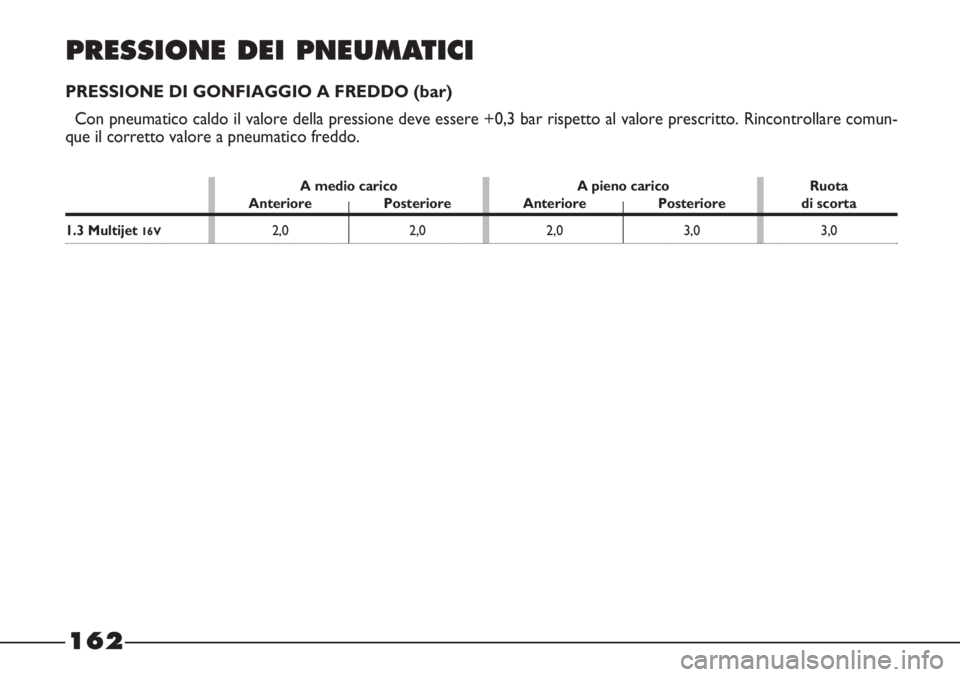

PRESSIONE DEI PNEUMATICI
PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Rincontrollare comun-
que il corretto valore a pneumatico freddo.
A medio carico A pieno carico Ruota
Anteriore Posteriore Anteriore Posteriore di scorta
1.3 Multijet 16V2,0 2,0 2,0 3,0 3,0

163

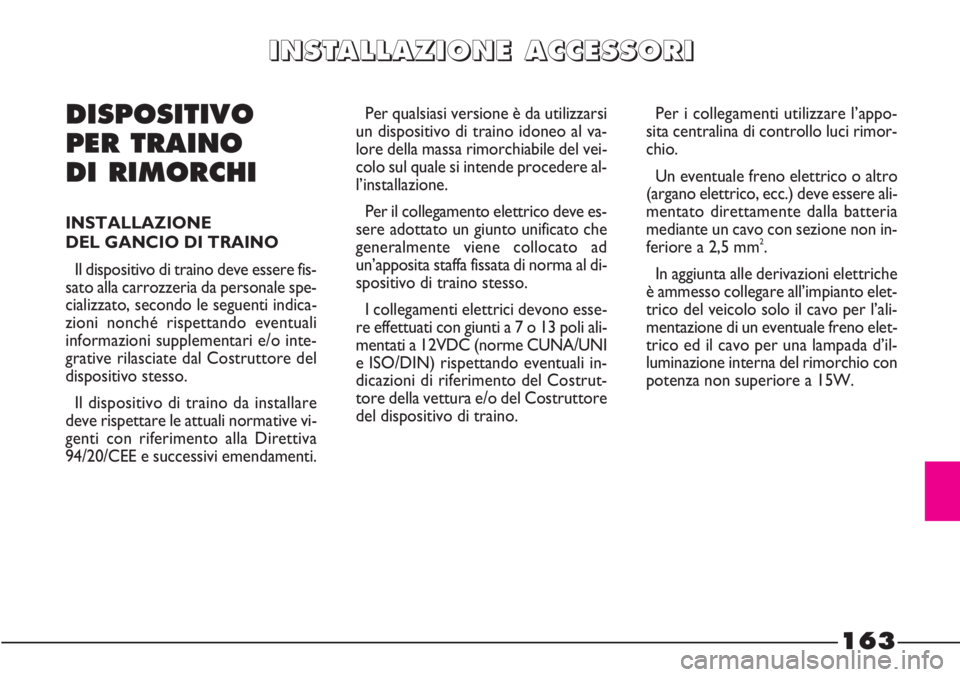

DISPOSITIVO
PER TRAINO
DI RIMORCHI
INSTALLAZIONE
DEL GANCIO DI TRAINO
Il dispositivo di traino deve essere fis-
sato alla carrozzeria da personale spe-
cializzato, secondo le seguenti indica-
zioni nonché rispettando eventuali
informazioni supplementari e/o inte-
grative rilasciate dal Costruttore del
dispositivo stesso.
Il dispositivo di traino da installare
deve rispettare le attuali normative vi-
genti con riferimento alla Direttiva
94/20/CEE e successivi emendamenti.
I I
N N
S S
T T
A A
L L
L L
A A
Z Z
I I
O O
N N
E E
A A
C C
C C
E E
S S
S S
O O
R R
I I
Per qualsiasi versione è da utilizzarsi
un dispositivo di traino idoneo al va-
lore della massa rimorchiabile del vei-
colo sul quale si intende procedere al-
l’installazione.
Per il collegamento elettrico deve es-
sere adottato un giunto unificato che
generalmente viene collocato ad
un’apposita staffa fissata di norma al di-
spositivo di traino stesso.
I collegamenti elettrici devono esse-
re effettuati con giunti a 7 o 13 poli ali-
mentati a 12VDC (norme CUNA/UNI
e ISO/DIN) rispettando eventuali in-
dicazioni di riferimento del Costrut-
tore della vettura e/o del Costruttore
del dispositivo di traino.Per i collegamenti utilizzare l’appo-
sita centralina di controllo luci rimor-
chio.
Un eventuale freno elettrico o altro
(argano elettrico, ecc.) deve essere ali-
mentato direttamente dalla batteria
mediante un cavo con sezione non in-
feriore a 2,5 mm
2.
In aggiunta alle derivazioni elettriche
è ammesso collegare all’impianto elet-
trico del veicolo solo il cavo per l’ali-
mentazione di un eventuale freno elet-
trico ed il cavo per una lampada d’il-
luminazione interna del rimorchio con
potenza non superiore a 15W.

164

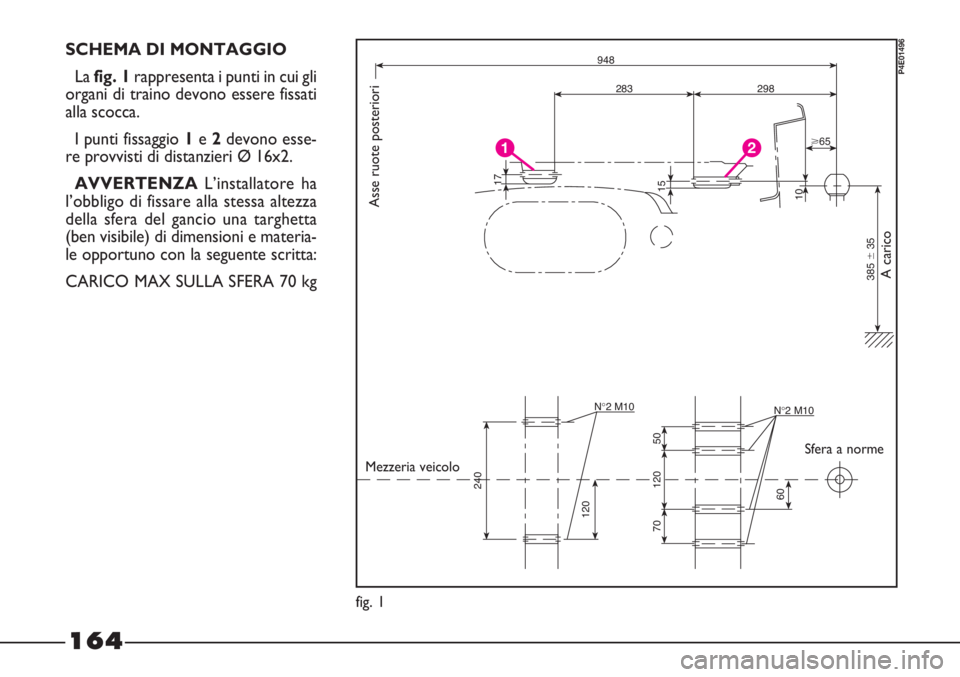

SCHEMA DI MONTAGGIO
Lafig. 1rappresenta i punti in cui gli
organi di traino devono essere fissati
alla scocca.
I punti fissaggio 1e 2devono esse-
re provvisti di distanzieri Ø 16x2.
AVVERTENZAL’installatore ha
l’obbligo di fissare alla stessa altezza
della sfera del gancio una targhetta
(ben visibile) di dimensioni e materia-
le opportuno con la seguente scritta:
CARICO MAX SULLA SFERA 70 kg948
283 298
65
385 35 50 120 70
60 120240
101517
12
N°2 M10
N°2 M10
fig. 1
P4E01496
Asse ruote posteriori
A carico
Mezzeria veicoloSfera a norme

165
