FIAT STRADA 2011 Instrukcja obsługi (in Polish)

39

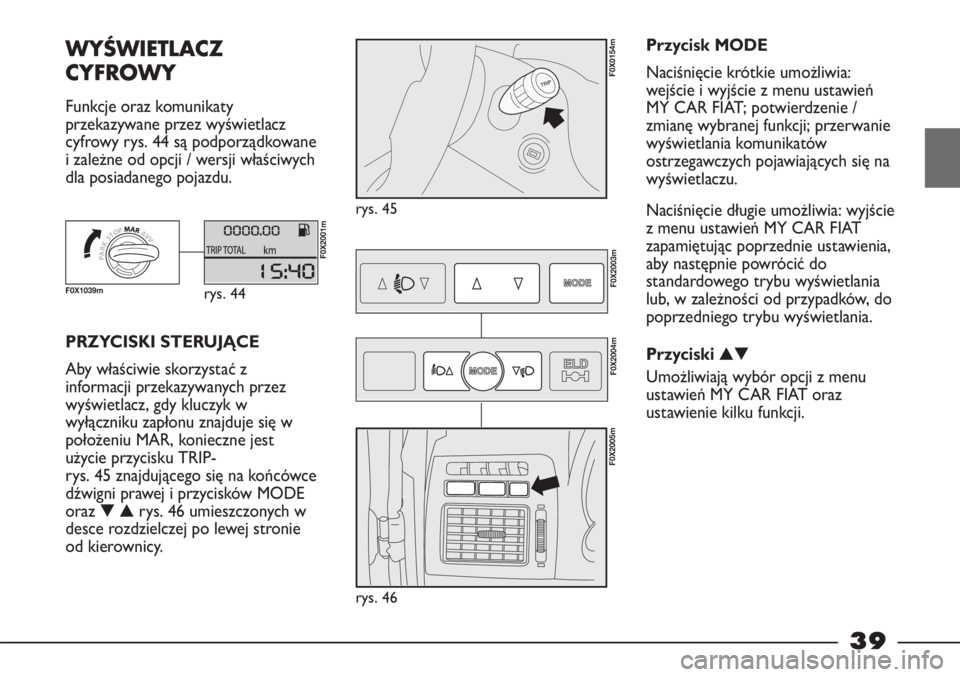

WYŚWIETLACZ
CYFROWY
Funkcje oraz komunikaty
przekazywane przez wyświetlacz
cyfrowy rys. 44 są podporządkowane
i zależne od opcji / wersji właściwych
dla posiadanego pojazdu.
rys. 45
F0X0154m
PRZYCISKI STERUJĄCE
Aby właściwie skorzystać z
informacji przekazywanych przez
wyświetlacz, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR, konieczne jest
użycie przycisku TRIP-
rys. 45 znajdującego się na końcówce
dźwigni prawej i przycisków MODE
oraz ▼▲ rys. 46 umieszczonych w
desce rozdzielczej po lewej stronie
od kierownicy.
F0X2003m
F0X2004m
rys. 46
F0X2005m
Przycisk MODE
Naciśnięcie krótkie umożliwia:
wejście i wyjście z menu ustawień
MY CAR FIAT; potwierdzenie /
zmianę wybranej funkcji; przerwanie
wyświetlania komunikatów
ostrzegawczych pojawiających się na
wyświetlaczu.
Naciśnięcie długie umożliwia: wyjście
z menu ustawień MY CAR FIAT
zapamiętując poprzednie ustawienia,
aby następnie powrócić do
standardowego trybu wyświetlania
lub, w zależności od przypadków, do
poprzedniego trybu wyświetlania.
Przyciski ▲▼
Umożliwiają wybór opcji z menu
ustawień MY CAR FIAT oraz
ustawienie kilku funkcji.
rys. 44
F0X2001m
F0X1039m

40

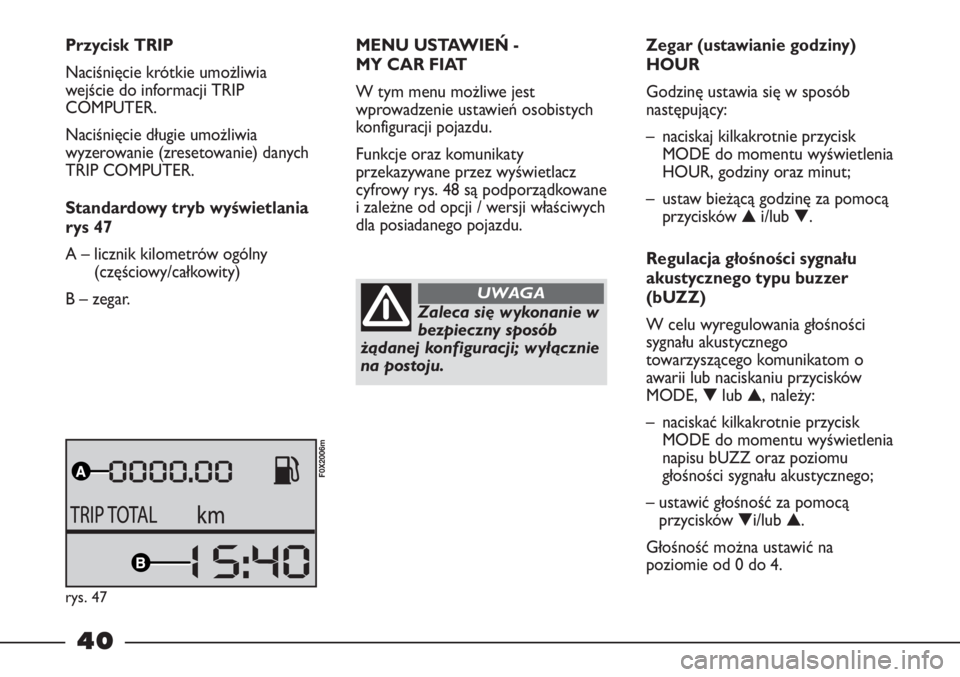

Przycisk TRIP
Naciśnięcie krótkie umożliwia
wejście do informacji TRIP
COMPUTER.
Naciśnięcie długie umożliwia
wyzerowanie (zresetowanie) danych
TRIP COMPUTER.
Standardowy tryb wyświetlania
rys 47
A – licznik kilometrów ogólny
(częściowy/całkowity)
B – zegar.MENU USTAWIEŃ -
MY CAR FIAT
W tym menu możliwe jest
wprowadzenie ustawień osobistych
konfiguracji pojazdu.
Funkcje oraz komunikaty
przekazywane przez wyświetlacz
cyfrowy rys. 48 są podporządkowane
i zależne od opcji / wersji właściwych
dla posiadanego pojazdu.
Zaleca się wykonanie w
bezpieczny sposób
żądanej konfiguracji; wyłącznie
na postoju.
UWAGA
Zegar (ustawianie godziny)
HOUR
Godzinę ustawia się w sposób
następujący:
– naciskaj kilkakrotnie przycisk
MODE do momentu wyświetlenia
HOUR, godziny oraz minut;
– ustaw bieżącą godzinę za pomocą
przycisków ▲i/lub ▼.
Regulacja głośności sygnału
akustycznego typu buzzer
(bUZZ)
W celu wyregulowania głośności
sygnału akustycznego
towarzyszącego komunikatom o
awarii lub naciskaniu przycisków
MODE, ▼lub ▲, należy:
– naciskać kilkakrotnie przycisk
MODE do momentu wyświetlenia
napisu bUZZ oraz poziomu
głośności sygnału akustycznego;
– ustawić głośność za pomocą
przycisków ▼i/lub ▲.
Głośność można ustawić na
poziomie od 0 do 4.
rys. 47
F0X2006m

41

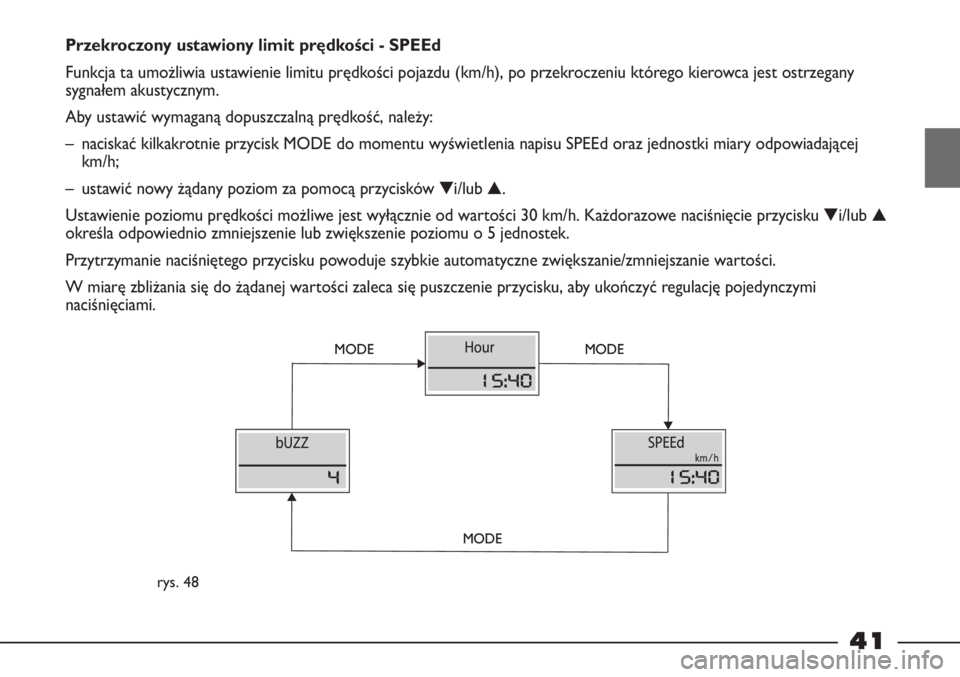

Przekroczony ustawiony limit prędkości - SPEEd
Funkcja ta umożliwia ustawienie limitu prędkości pojazdu (km/h), po przekroczeniu którego kierowca jest ostrzegany
sygnałem akustycznym.
Aby ustawić wymaganą dopuszczalną prędkość, należy:
– naciskać kilkakrotnie przycisk MODE do momentu wyświetlenia napisu SPEEd oraz jednostki miary odpowiadającej
km/h;
– ustawić nowy żądany poziom za pomocą przycisków ▼i/lub ▲.
Ustawienie poziomu prędkości możliwe jest wyłącznie od wartości 30 km/h. Każdorazowe naciśnięcie przycisku ▼i/lub ▲
określa odpowiednio zmniejszenie lub zwiększenie poziomu o 5 jednostek.
Przytrzymanie naciśniętego przycisku powoduje szybkie automatyczne zwiększanie/zmniejszanie wartości.
W miarę zbliżania się do żądanej wartości zaleca się puszczenie przycisku, aby ukończyć regulację pojedynczymi
naciśnięciami.
rys. 48
▼
▼ ▼
▼
MODE
MODE MODE
MODE
MODE MODE

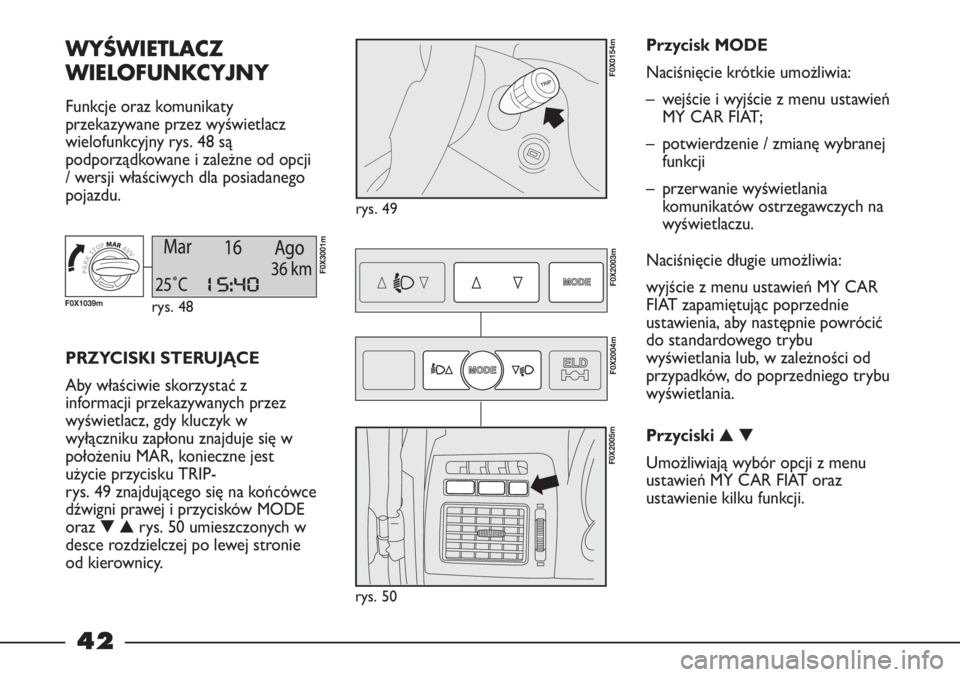

42
WYŚWIETLACZ
WIELOFUNKCYJNY
Funkcje oraz komunikaty
przekazywane przez wyświetlacz
wielofunkcyjny rys. 48 są
podporządkowane i zależne od opcji
/ wersji właściwych dla posiadanego
pojazdu.
rys. 49
F0X0154m
PRZYCISKI STERUJĄCE
Aby właściwie skorzystać z
informacji przekazywanych przez
wyświetlacz, gdy kluczyk w
wyłączniku zapłonu znajduje się w
położeniu MAR, konieczne jest
użycie przycisku TRIP-
rys. 49 znajdującego się na końcówce
dźwigni prawej i przycisków MODE
oraz ▼▲ rys. 50 umieszczonych w
desce rozdzielczej po lewej stronie
od kierownicy.Przycisk MODE
Naciśnięcie krótkie umożliwia:
– wejście i wyjście z menu ustawień
MY CAR FIAT;
– potwierdzenie / zmianę wybranej
funkcji
– przerwanie wyświetlania
komunikatów ostrzegawczych na
wyświetlaczu.
Naciśnięcie długie umożliwia:
wyjście z menu ustawień MY CAR
FIAT zapamiętując poprzednie
ustawienia, aby następnie powrócić
do standardowego trybu
wyświetlania lub, w zależności od
przypadków, do poprzedniego trybu
wyświetlania.
Przyciski ▲▼
Umożliwiają wybór opcji z menu
ustawień MY CAR FIAT oraz
ustawienie kilku funkcji.
rys. 48
F0X3001m
F0X1039m
F0X2003m
F0X2004m
rys. 50
F0X2005m

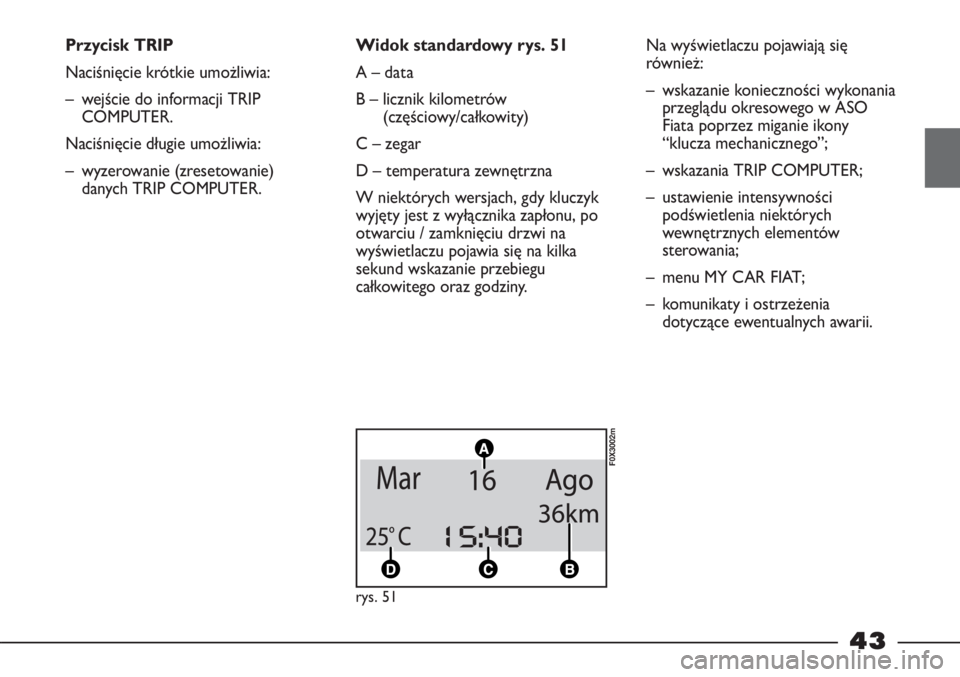

43
Przycisk TRIP
Naciśnięcie krótkie umożliwia:
– wejście do informacji TRIP
COMPUTER.
Naciśnięcie długie umożliwia:
– wyzerowanie (zresetowanie)
danych TRIP COMPUTER.Widok standardowy rys. 51
A – data
B – licznik kilometrów
(częściowy/całkowity)
C – zegar
D – temperatura zewnętrzna
W niektórych wersjach, gdy kluczyk
wyjęty jest z wyłącznika zapłonu, po
otwarciu / zamknięciu drzwi na
wyświetlaczu pojawia się na kilka
sekund wskazanie przebiegu
całkowitego oraz godziny.
F0X3002m
Na wyświetlaczu pojawiają się
również:
– wskazanie konieczności wykonania
przeglądu okresowego w ASO
Fiata poprzez miganie ikony
“klucza mechanicznego”;
– wskazania TRIP COMPUTER;
– ustawienie intensywności
podświetlenia niektórych
wewnętrznych elementów
sterowania;
– menu MY CAR FIAT;
– komunikaty i ostrzeżenia
dotyczące ewentualnych awarii.
rys. 51

44

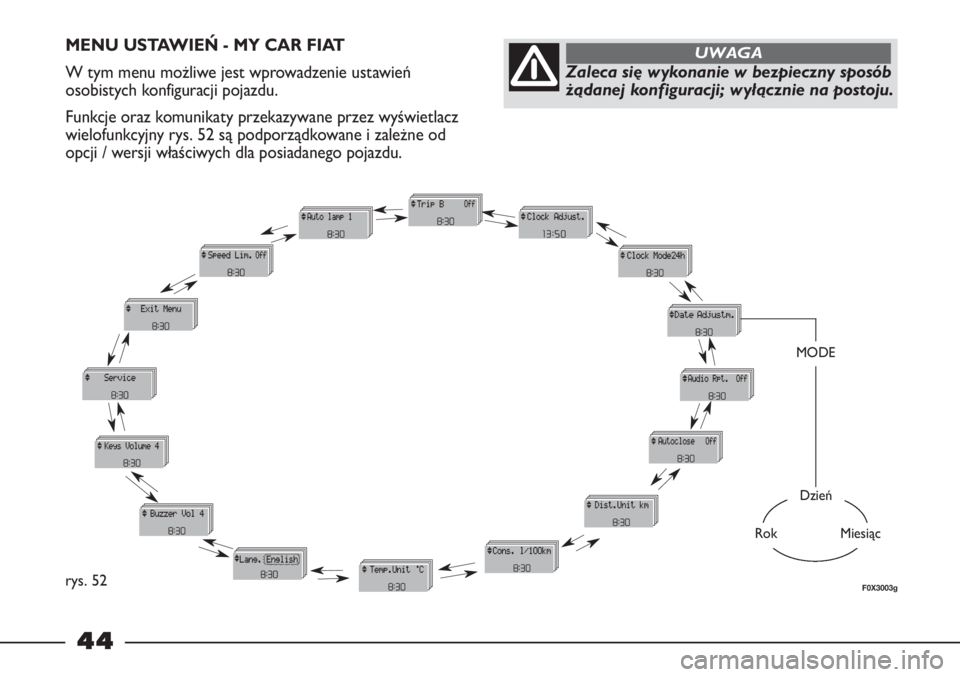

MENU USTAWIEŃ - MY CAR FIAT
W tym menu możliwe jest wprowadzenie ustawień
osobistych konfiguracji pojazdu.
Funkcje oraz komunikaty przekazywane przez wyświetlacz
wielofunkcyjny rys. 52 są podporządkowane i zależne od
opcji / wersji właściwych dla posiadanego pojazdu.
Zaleca się wykonanie w bezpieczny sposób
żądanej konfiguracji; wyłącznie na postoju.
UWAGA
F0X3003grys. 52
Dzień
RokMiesiąc
MODE

45
Weryfikacja początkowa
Po przekręceniu kluczyka w
wyłączniku zapłonu w położenie
MAR wyświetlacz uaktywnia fazę
diagnostyki systemów dostępnych w
pojeździe. Faza ta może trwać kilka
sekund. Jeśli system nie rozpoznaje
żadnej anomalii przy uruchomionym
silniku, na wyświetlaczu pojawia się
napis OK.
Jeśli na wyświetlaczu widnieje
anomalia, patrz LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
w niniejszym rozdziale.
Limit przekroczenia prędkości
(Lim. Vel)
Funkcja ta umożliwia ustawienie
limitu prędkości pojazdu (km/h), po
przekroczeniu którego kierowca
ostrzegany jest poprzez
odpowiednie wskazanie na
wyświetlaczu, sygnał akustyczny oraz
zaświecenie się lampki sygnalizacyjnej
(logo trójkąta).
Po naciśnięciu przycisku MODE
wskazania te są natychmiast
przerywane. Wskazanie na
wyświetlaczuAby ustawić limit prędkości, należy:
– nacisnąć krótko przycisk MODE i
wejść do menu;
– nacisnąć przycisk ▼, na
wyświetlaczu pojawi się Lim. Vel;
– nacisnąć krótko przycisk MODE, a
następnie przycisk ▼lub ▲celem
wybrania ON lub OFF;
– aby uaktywnić tę funkcję, należy
nacisnąć krótko przycisk MODE,
kiedy miga napis ON;
– nacisnąć przycisk ▼: na
wyświetlaczu widnieje wartość
prędkości;
– nacisnąć krótko przycisk MODE:
wartość miga;
– ustawić nową żądaną wartość,
odpowiadającą nowemu limitowi
prędkości, posługując się
przyciskami ▼i/lub ▲.
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.Ustawienie limitu prędkości możliwe
jest wyłącznie począwszy od
prędkości 30 km/h (lub 20mph).
Każdorazowe naciśnięcie przycisku
▼lub ▲powoduje odpowiednio
zmniejszenie lub zwiększenie
wartości o 5 jednostek.
Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne
zwiększanie lub zmniejszanie
wartości. W miarę zbliżania się do
żądanej wartości zaleca się
puszczenie przycisku, aby ukończyć
regulację pojedynczymi naciśnięciami.
Wskazanie na wyświetlaczu
przerywa się automatycznie, jeśli
prędkość pojazdu spada poniżej
ustawionej wartości o co najmniej 5
km/h (lub 5 mph).

46
Czułość czujnika zmierzchu
(auto lamp)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia regulowanie w 3
poziomach czułości czujnika
zmierzchu:
poziom 1 – minimalna czułość
poziom 2 – średnia czułość
poziom 3 – maksymalna czułość.
Im większa ustawiona czułość, tym
mniejsza będzie intensywność
oświetlenia wymagana do sterowania
automatycznym włączeniem się
świateł mijania, świateł pozycyjnych
oraz podświetlenia tablicy
rejestracyjnej.
Procedura regulacji jest następująca:
– naciśnij krótko przycisk MODE: na
wyświetlaczu pojawi się ustawiony
wcześniej poziom;
– naciskaj przyciski ▼lub ▲celem
wykonania żądanej regulacji;
– naciśnij krótko przycisk MODE,
aby potwierdzić;
– naciśnij długo przycisk MODE, aby
powrócić do standardowego trybu
wyświetlania.Trip B
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia aktywację (ON)
lub dezaktywację (OFF) trybu
wyświetlania Trip B (trip częściowy).
Dodatkowe informacje, patrz TRIP
COMPUTER w tym rozdziale.
Aby włączyć/wyłączyć tę funkcję,
należy postępować według
poniższych wskazówek:
– naciśnij krótko przycisk MODE: na
wyświetlaczu miga ON lub OFF
(w zależności od wcześniejszego
ustawienia);
– naciskaj przyciski ▼lub ▲celem
dokonania wyboru;
– naciśnij krótko przycisk MODE,
aby potwierdzić;
– naciśnij długo przycisk MODE, aby
powrócić do standardowego trybu
wyświetlania.Reg. Orologio
(ustawianie godziny)
Godzinę ustawia się w następujący
sposób:
– naciśnij krótko przycisk MODE: na
wyświetlaczu migać będą godziny;
– naciskaj przyciski ▼lub ▲celem
wykonania ustawień;
– naciśnij krótko przycisk MODE: na
wyświetlaczu migać będą minuty;
– naciskaj przyciski ▼lub ▲celem
wykonania ustawień;
– naciśnij krótko przycisk MODE,
aby potwierdzić;
– naciśnij długo przycisk MODE, aby
powrócić do standardowego trybu
wyświetlania.
Każdorazowe naciśnięcie przycisku
▼lub ▲powoduje odpowiednio
zmniejszenie lub zwiększenie
wartości o 1 jednostkę.
Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne
zwiększanie lub zmniejszanie
wartości. W miarę zbliżania się do
żądanej wartości zaleca się
puszczenie przycisku, aby ukończyć
regulację pojedynczymi naciśnięciami.

47
Modo Orol. (tryb zegara)
(12h lub 24h)
Aby wybrać tryb wyświetlania
godziny (12h lub 24h), należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie
ustawiony wcześniej tryb;
– naciskać przyciski ▼lub ▲celem
dokonania wyboru 12h lub 24h;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
Regolaz. Data (ustawianie daty)
Funkcja ta umożliwia aktualizację
daty (dzień – miesiąc – rok). Aby
uaktualnić datę, należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie rok;
– naciskać przyciski ▼lub ▲celem
wykonania ustawień;– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie
miesiąc;
– naciskać przyciski ▼lub ▲celem
wykonania ustawień;
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będzie
dzień;
– naciskać przyciski ▼lub ▲celem
wykonania ustawień;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
Każdorazowe naciśnięcie przycisku
▼lub ▲powoduje odpowiednio
zmniejszenie lub zwiększenie
wartości o 1 jednostkę.
Przytrzymanie naciśniętego przycisku
powoduje szybkie automatyczne
zwiększanie lub zmniejszanie
wartości. W miarę zbliżania się do
żądanej wartości zaleca się
puszczenie przycisku, aby ukończyć
regulację pojedynczymi naciśnięciami.Audio Rpt.
(powtarzanie informacji
radiowych)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia wskazywanie na
wyświetlaczu typu częstotliwości lub
komunikatów RDS nadawanych
przez słuchaną stację.
Aby włączyć (ON) lub wyłączyć
(OFF) powtarzanie informacji
radiowych, należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu miga ON lub OFF
(w zależności od wcześniejszego
ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.

48
Cons. (jednostka miary zużycia
paliwa)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia wybranie jaki typ
jednostki miary ma być zastosowany
do obliczania zużycia paliwa: km/l lub
l/100km.
Należy wykonać, co następuje:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będą km/l
lub l/100km (w zależności od
wcześniejszego ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania. Bloc. Porte
(blokada drzwi, gdy pojazd jest
w ruchu)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia aktywację
automatycznej blokady drzwi po
przekroczeniu prędkości 20km/h.
Aby włączyć (ON) lub wyłączyć
(OFF) tę funkcję, należy:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu miga ON lub OFF
(w zależności od wcześniejszego
ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.Dist. Unità
(jednostka miary odległości)
Funkcja ta, dostępna tylko w
niektórych wersjach/na niektórych
rynkach, umożliwia wybranie jaki typ
jednostki miary ma być zastosowany
do obliczania odległości: km lub mi.
Należy wykonać, co następuje:
– nacisnąć krótko przycisk MODE:
na wyświetlaczu migać będą km
lub mi (w zależności od
wcześniejszego ustawienia);
– naciskać przyciski ▼lub ▲celem
dokonania wyboru;
– nacisnąć krótko przycisk MODE,
aby potwierdzić;
– nacisnąć długo przycisk MODE,
aby powrócić do standardowego
trybu wyświetlania.
