FIAT STRADA 2011 Manual de Empleo y Cuidado (in Spanish)

39

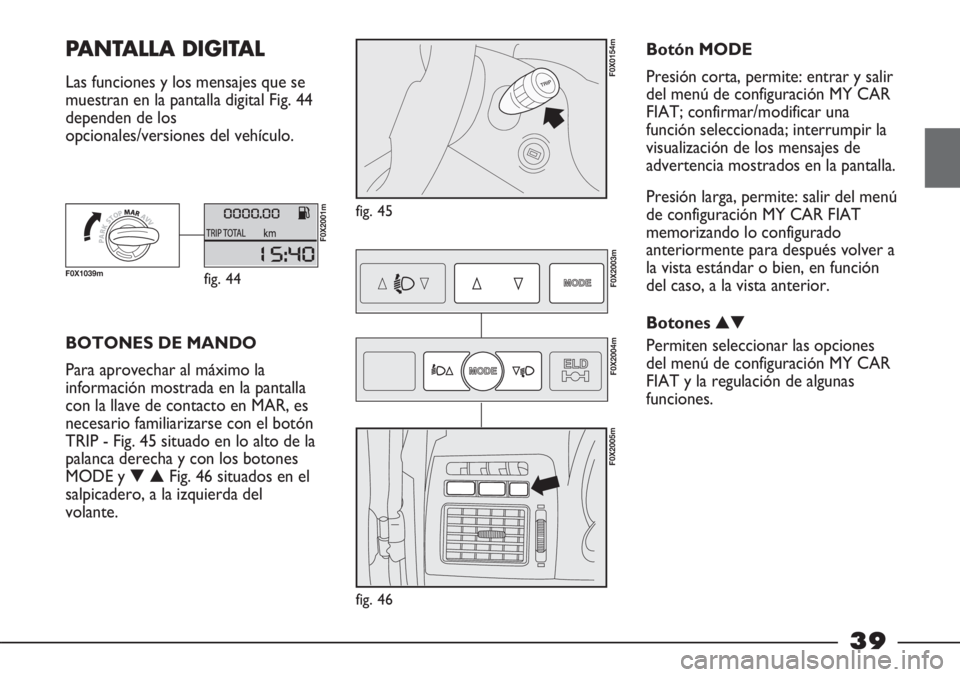

PANTALLA DIGITAL
Las funciones y los mensajes que se
muestran en la pantalla digital Fig. 44
dependen de los
opcionales/versiones del vehículo.
fig. 45
F0X0154m
BOTONES DE MANDO
Para aprovechar al máximo la
información mostrada en la pantalla
con la llave de contacto en MAR, es
necesario familiarizarse con el botón
TRIP - Fig. 45 situado en lo alto de la
palanca derecha y con los botones
MODE y ▼▲ Fig. 46 situados en el
salpicadero, a la izquierda del
volante.
F0X2003m
F0X2004m
fig. 46
F0X2005m
Botón MODE
Presión corta, permite: entrar y salir
del menú de configuración MY CAR
FIAT; confirmar/modificar una
función seleccionada; interrumpir la
visualización de los mensajes de
advertencia mostrados en la pantalla.
Presión larga, permite: salir del menú
de configuración MY CAR FIAT
memorizando lo configurado
anteriormente para después volver a
la vista estándar o bien, en función
del caso, a la vista anterior.
Botones ▲▼
Permiten seleccionar las opciones
del menú de configuración MY CAR
FIAT y la regulación de algunas
funciones.
fig. 44
F0X2001m
F0X1039m

40

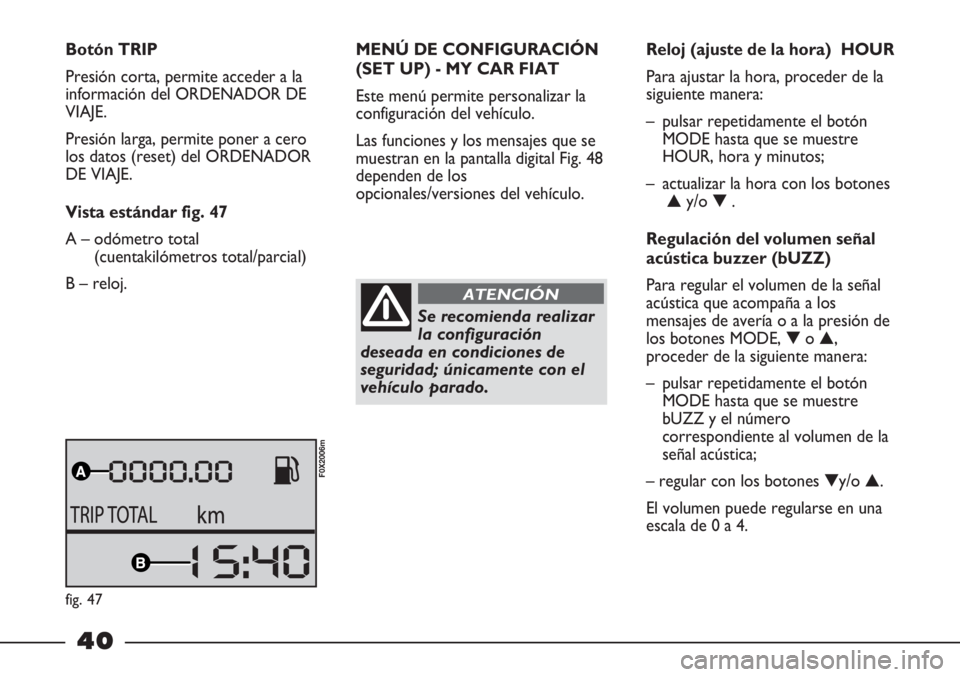

Botón TRIP
Presión corta, permite acceder a la
información del ORDENADOR DE
VIAJE.
Presión larga, permite poner a cero
los datos (reset) del ORDENADOR
DE VIAJE.
Vista estándar fig. 47
A – odómetro total
(cuentakilómetros total/parcial)
B – reloj.MENÚ DE CONFIGURACIÓN
(SET UP) - MY CAR FIAT
Este menú permite personalizar la
configuración del vehículo.
Las funciones y los mensajes que se
muestran en la pantalla digital Fig. 48
dependen de los
opcionales/versiones del vehículo.
Se recomienda realizar
la configuración
deseada en condiciones de
seguridad; únicamente con el
vehículo parado.
ATENCIÓN
Reloj (ajuste de la hora) HOUR
Para ajustar la hora, proceder de la
siguiente manera:
– pulsar repetidamente el botón
MODE hasta que se muestre
HOUR, hora y minutos;
– actualizar la hora con los botones
▲y/o ▼.
Regulación del volumen señal
acústica buzzer (bUZZ)
Para regular el volumen de la señal
acústica que acompaña a los
mensajes de avería o a la presión de
los botones MODE, ▼o ▲,
proceder de la siguiente manera:
– pulsar repetidamente el botón
MODE hasta que se muestre
bUZZ y el número
correspondiente al volumen de la
señal acústica;
– regular con los botones ▼y/o ▲.
El volumen puede regularse en una
escala de 0 a 4.
fig. 47
F0X2006m

41

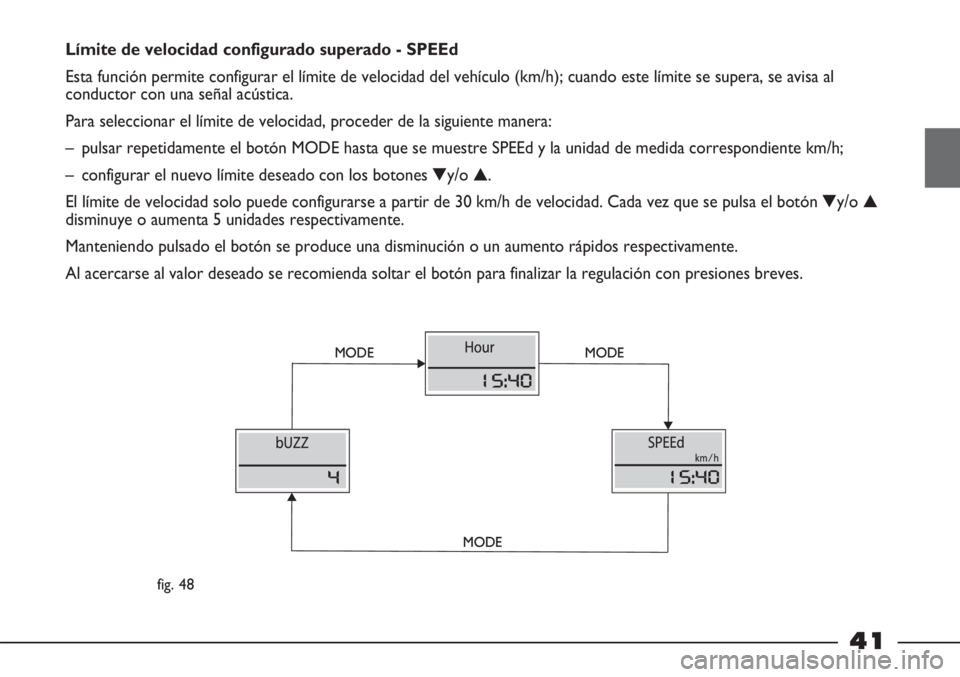

Límite de velocidad configurado superado - SPEEd
Esta función permite configurar el límite de velocidad del vehículo (km/h); cuando este límite se supera, se avisa al
conductor con una señal acústica.
Para seleccionar el límite de velocidad, proceder de la siguiente manera:
– pulsar repetidamente el botón MODE hasta que se muestre SPEEd y la unidad de medida correspondiente km/h;
– configurar el nuevo límite deseado con los botones ▼y/o ▲.
El límite de velocidad solo puede configurarse a partir de 30 km/h de velocidad. Cada vez que se pulsa el botón ▼y/o ▲
disminuye o aumenta 5 unidades respectivamente.
Manteniendo pulsado el botón se produce una disminución o un aumento rápidos respectivamente.
Al acercarse al valor deseado se recomienda soltar el botón para finalizar la regulación con presiones breves.
fig. 48
▼
▼ ▼
▼
MODE
MODE MODE
MODE
MODE MODE

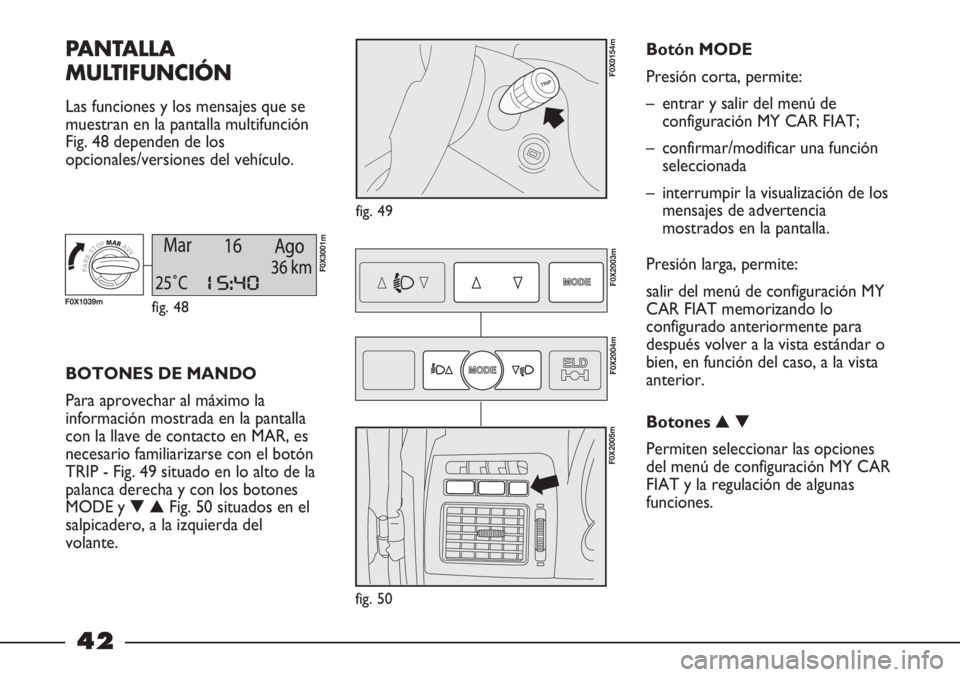

42
PANTALLA
MULTIFUNCIÓN
Las funciones y los mensajes que se
muestran en la pantalla multifunción
Fig. 48 dependen de los
opcionales/versiones del vehículo.
fig. 49
F0X0154m
BOTONES DE MANDO
Para aprovechar al máximo la
información mostrada en la pantalla
con la llave de contacto en MAR, es
necesario familiarizarse con el botón
TRIP - Fig. 49 situado en lo alto de la
palanca derecha y con los botones
MODE y ▼▲ Fig. 50 situados en el
salpicadero, a la izquierda del
volante.Botón MODE
Presión corta, permite:
– entrar y salir del menú de
configuración MY CAR FIAT;
– confirmar/modificar una función
seleccionada
– interrumpir la visualización de los
mensajes de advertencia
mostrados en la pantalla.
Presión larga, permite:
salir del menú de configuración MY
CAR FIAT memorizando lo
configurado anteriormente para
después volver a la vista estándar o
bien, en función del caso, a la vista
anterior.
Botones ▲▼
Permiten seleccionar las opciones
del menú de configuración MY CAR
FIAT y la regulación de algunas
funciones.
fig. 48
F0X3001m
F0X1039m
F0X2003m
F0X2004m
fig. 50
F0X2005m

43

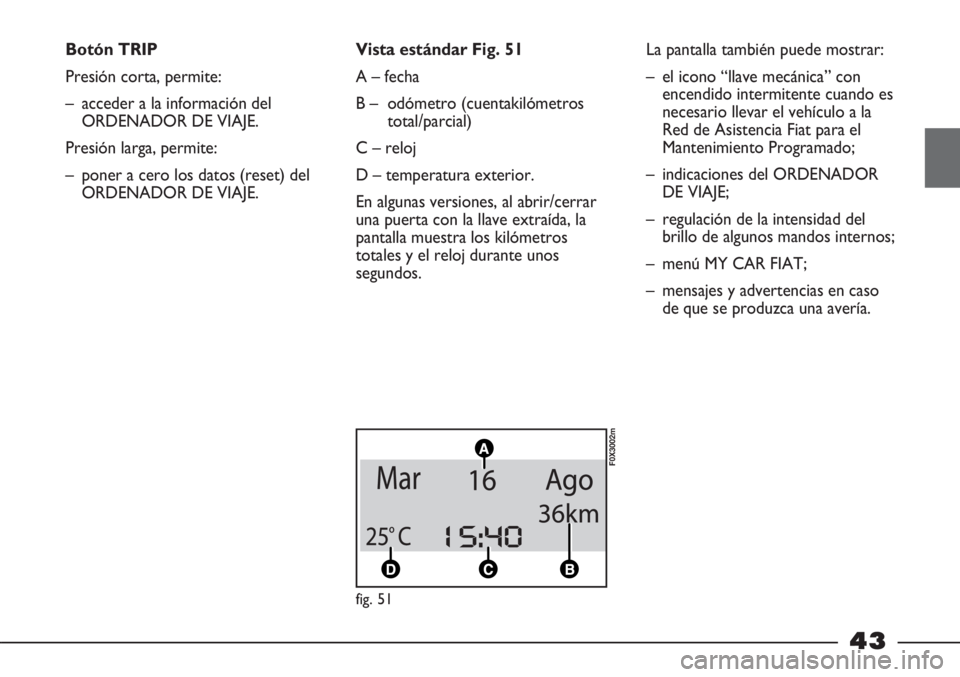

Botón TRIP
Presión corta, permite:
– acceder a la información del
ORDENADOR DE VIAJE.
Presión larga, permite:
– poner a cero los datos (reset) del
ORDENADOR DE VIAJE.Vista estándar Fig. 51
A – fecha
B – odómetro (cuentakilómetros
total/parcial)
C – reloj
D – temperatura exterior.
En algunas versiones, al abrir/cerrar
una puerta con la llave extraída, la
pantalla muestra los kilómetros
totales y el reloj durante unos
segundos.
F0X3002m
La pantalla también puede mostrar:
– el icono “llave mecánica” con
encendido intermitente cuando es
necesario llevar el vehículo a la
Red de Asistencia Fiat para el
Mantenimiento Programado;
– indicaciones del ORDENADOR
DE VIAJE;
– regulación de la intensidad del
brillo de algunos mandos internos;
– menú MY CAR FIAT;
– mensajes y advertencias en caso
de que se produzca una avería.
fig. 51

44

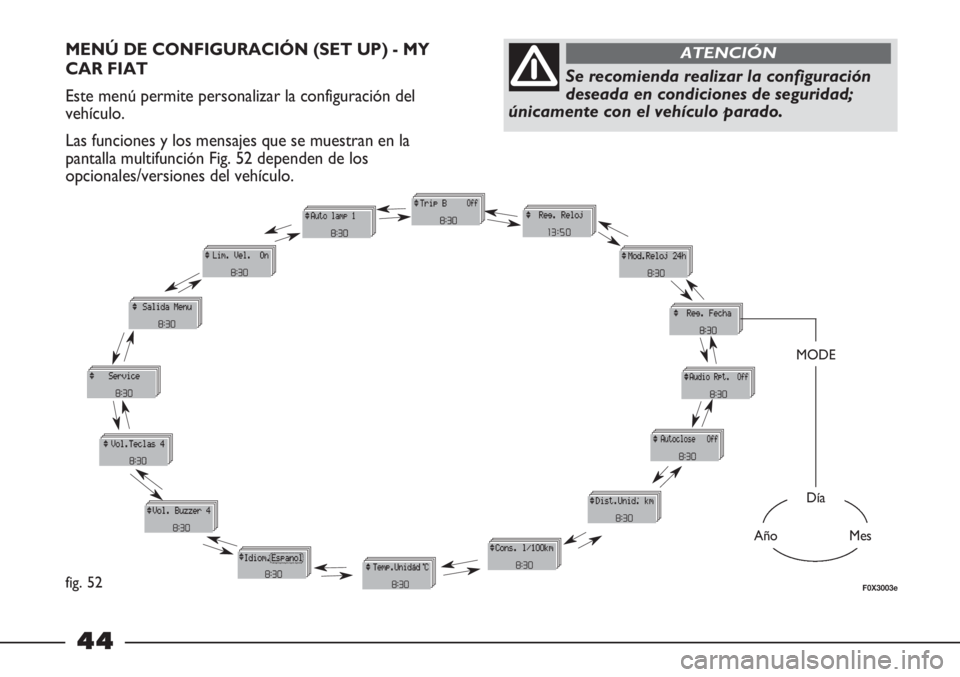

MENÚ DE CONFIGURACIÓN (SET UP) - MY
CAR FIAT
Este menú permite personalizar la configuración del
vehículo.
Las funciones y los mensajes que se muestran en la
pantalla multifunción Fig. 52 dependen de los
opcionales/versiones del vehículo.
Se recomienda realizar la configuración
deseada en condiciones de seguridad;
únicamente con el vehículo parado.
ATENCIÓN
F0X3003efig. 52
Día
AñoMes
MODE

45

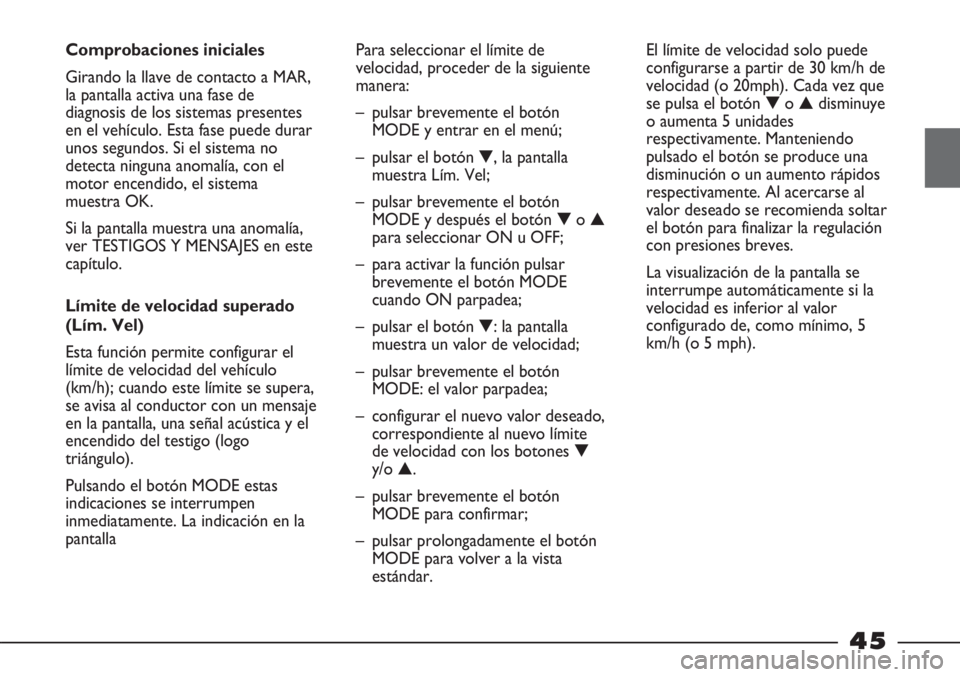

Comprobaciones iniciales
Girando la llave de contacto a MAR,
la pantalla activa una fase de
diagnosis de los sistemas presentes
en el vehículo. Esta fase puede durar
unos segundos. Si el sistema no
detecta ninguna anomalía, con el
motor encendido, el sistema
muestra OK.
Si la pantalla muestra una anomalía,
ver TESTIGOS Y MENSAJES en este
capítulo.
Límite de velocidad superado
(Lím. Vel)
Esta función permite configurar el
límite de velocidad del vehículo
(km/h); cuando este límite se supera,
se avisa al conductor con un mensaje
en la pantalla, una señal acústica y el
encendido del testigo (logo
triángulo).
Pulsando el botón MODE estas
indicaciones se interrumpen
inmediatamente. La indicación en la
pantallaPara seleccionar el límite de
velocidad, proceder de la siguiente
manera:
– pulsar brevemente el botón
MODE y entrar en el menú;
– pulsar el botón ▼, la pantalla
muestra Lím. Vel;
– pulsar brevemente el botón
MODE y después el botón ▼o ▲
para seleccionar ON u OFF;
– para activar la función pulsar
brevemente el botón MODE
cuando ON parpadea;
– pulsar el botón ▼: la pantalla
muestra un valor de velocidad;
– pulsar brevemente el botón
MODE: el valor parpadea;
– configurar el nuevo valor deseado,
correspondiente al nuevo límite
de velocidad con los botones ▼
y/o ▲.
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.El límite de velocidad solo puede
configurarse a partir de 30 km/h de
velocidad (o 20mph). Cada vez que
se pulsa el botón ▼o ▲disminuye
o aumenta 5 unidades
respectivamente. Manteniendo
pulsado el botón se produce una
disminución o un aumento rápidos
respectivamente. Al acercarse al
valor deseado se recomienda soltar
el botón para finalizar la regulación
con presiones breves.
La visualización de la pantalla se
interrumpe automáticamente si la
velocidad es inferior al valor
configurado de, como mínimo, 5
km/h (o 5 mph).

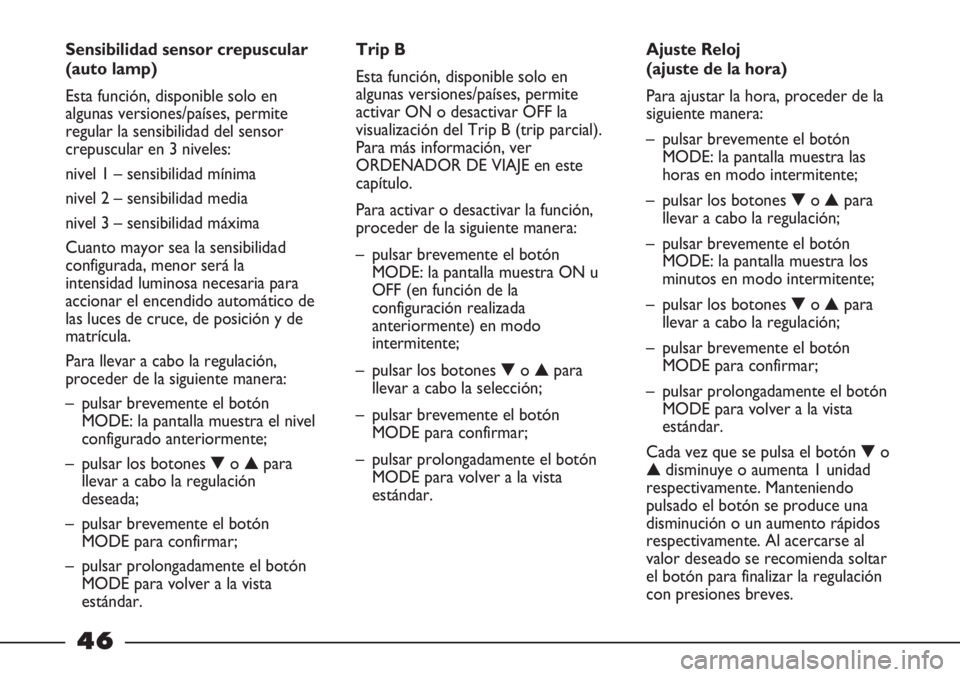

46
Sensibilidad sensor crepuscular
(auto lamp)
Esta función, disponible solo en
algunas versiones/países, permite
regular la sensibilidad del sensor
crepuscular en 3 niveles:
nivel 1 – sensibilidad mínima
nivel 2 – sensibilidad media
nivel 3 – sensibilidad máxima
Cuanto mayor sea la sensibilidad
configurada, menor será la
intensidad luminosa necesaria para
accionar el encendido automático de
las luces de cruce, de posición y de
matrícula.
Para llevar a cabo la regulación,
proceder de la siguiente manera:
– pulsar brevemente el botón
MODE: la pantalla muestra el nivel
configurado anteriormente;
– pulsar los botones ▼o ▲para
llevar a cabo la regulación
deseada;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.Trip B
Esta función, disponible solo en
algunas versiones/países, permite
activar ON o desactivar OFF la
visualización del Trip B (trip parcial).
Para más información, ver
ORDENADOR DE VIAJE en este
capítulo.
Para activar o desactivar la función,
proceder de la siguiente manera:
– pulsar brevemente el botón
MODE: la pantalla muestra ON u
OFF (en función de la
configuración realizada
anteriormente) en modo
intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la selección;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.Ajuste Reloj
(ajuste de la hora)
Para ajustar la hora, proceder de la
siguiente manera:
– pulsar brevemente el botón
MODE: la pantalla muestra las
horas en modo intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la regulación;
– pulsar brevemente el botón
MODE: la pantalla muestra los
minutos en modo intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la regulación;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.
Cada vez que se pulsa el botón ▼o
▲disminuye o aumenta 1 unidad
respectivamente. Manteniendo
pulsado el botón se produce una
disminución o un aumento rápidos
respectivamente. Al acercarse al
valor deseado se recomienda soltar
el botón para finalizar la regulación
con presiones breves.

47

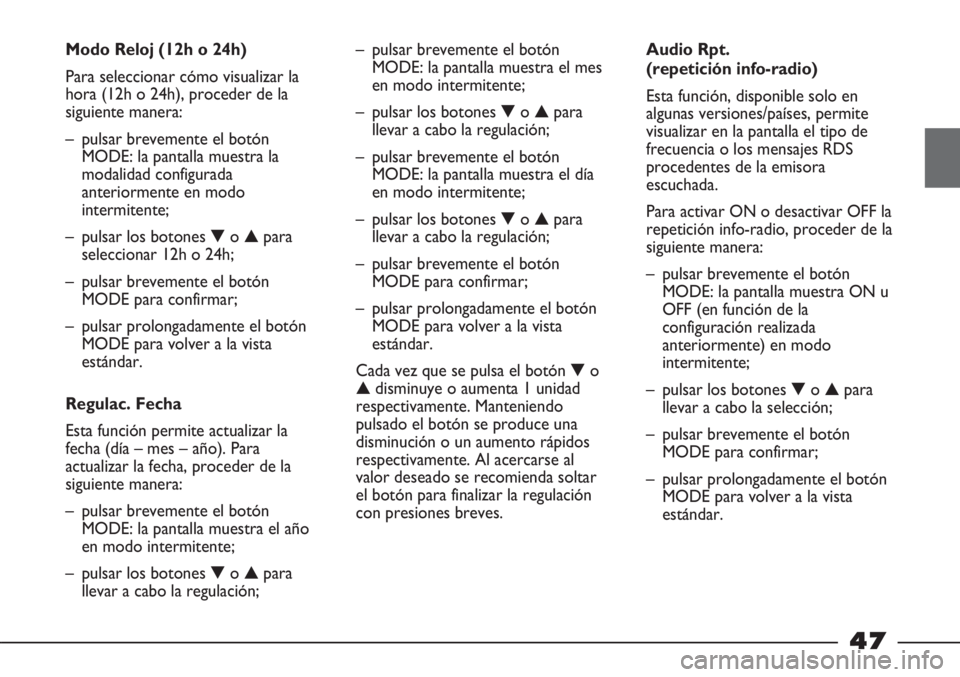

Modo Reloj (12h o 24h)
Para seleccionar cómo visualizar la
hora (12h o 24h), proceder de la
siguiente manera:
– pulsar brevemente el botón
MODE: la pantalla muestra la
modalidad configurada
anteriormente en modo
intermitente;
– pulsar los botones ▼o ▲para
seleccionar 12h o 24h;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.
Regulac. Fecha
Esta función permite actualizar la
fecha (día – mes – año). Para
actualizar la fecha, proceder de la
siguiente manera:
– pulsar brevemente el botón
MODE: la pantalla muestra el año
en modo intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la regulación;– pulsar brevemente el botón
MODE: la pantalla muestra el mes
en modo intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la regulación;
– pulsar brevemente el botón
MODE: la pantalla muestra el día
en modo intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la regulación;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.
Cada vez que se pulsa el botón ▼o
▲disminuye o aumenta 1 unidad
respectivamente. Manteniendo
pulsado el botón se produce una
disminución o un aumento rápidos
respectivamente. Al acercarse al
valor deseado se recomienda soltar
el botón para finalizar la regulación
con presiones breves.Audio Rpt.
(repetición info-radio)
Esta función, disponible solo en
algunas versiones/países, permite
visualizar en la pantalla el tipo de
frecuencia o los mensajes RDS
procedentes de la emisora
escuchada.
Para activar ON o desactivar OFF la
repetición info-radio, proceder de la
siguiente manera:
– pulsar brevemente el botón
MODE: la pantalla muestra ON u
OFF (en función de la
configuración realizada
anteriormente) en modo
intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la selección;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.

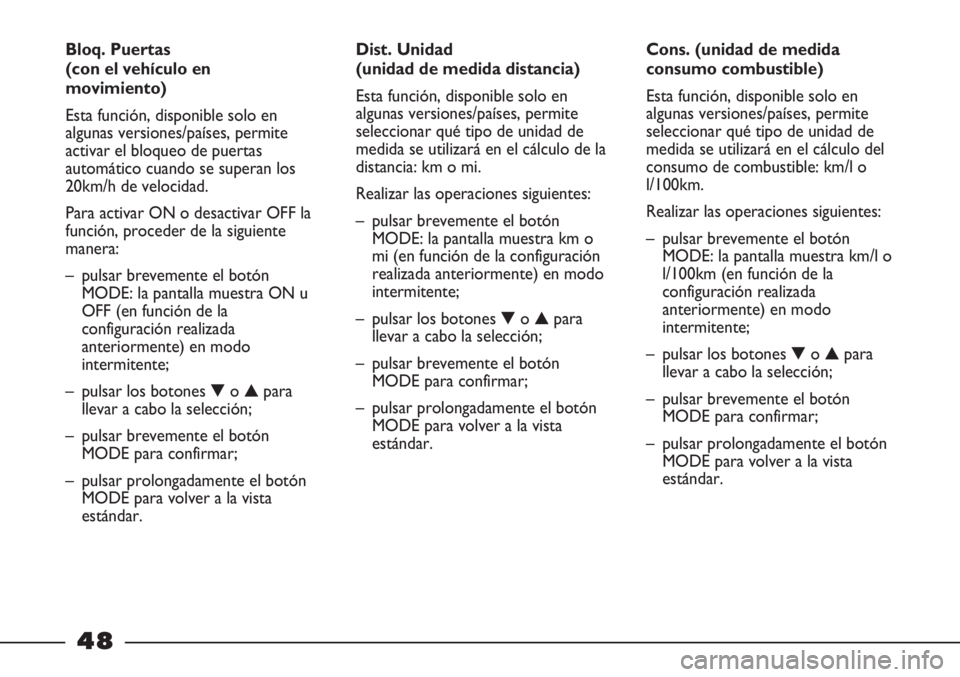

48
Cons. (unidad de medida
consumo combustible)
Esta función, disponible solo en
algunas versiones/países, permite
seleccionar qué tipo de unidad de
medida se utilizará en el cálculo del
consumo de combustible: km/l o
l/100km.
Realizar las operaciones siguientes:
– pulsar brevemente el botón
MODE: la pantalla muestra km/l o
l/100km (en función de la
configuración realizada
anteriormente) en modo
intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la selección;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar. Bloq. Puertas
(con el vehículo en
movimiento)
Esta función, disponible solo en
algunas versiones/países, permite
activar el bloqueo de puertas
automático cuando se superan los
20km/h de velocidad.
Para activar ON o desactivar OFF la
función, proceder de la siguiente
manera:
– pulsar brevemente el botón
MODE: la pantalla muestra ON u
OFF (en función de la
configuración realizada
anteriormente) en modo
intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la selección;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.Dist. Unidad
(unidad de medida distancia)
Esta función, disponible solo en
algunas versiones/países, permite
seleccionar qué tipo de unidad de
medida se utilizará en el cálculo de la
distancia: km o mi.
Realizar las operaciones siguientes:
– pulsar brevemente el botón
MODE: la pantalla muestra km o
mi (en función de la configuración
realizada anteriormente) en modo
intermitente;
– pulsar los botones ▼o ▲para
llevar a cabo la selección;
– pulsar brevemente el botón
MODE para confirmar;
– pulsar prolongadamente el botón
MODE para volver a la vista
estándar.
