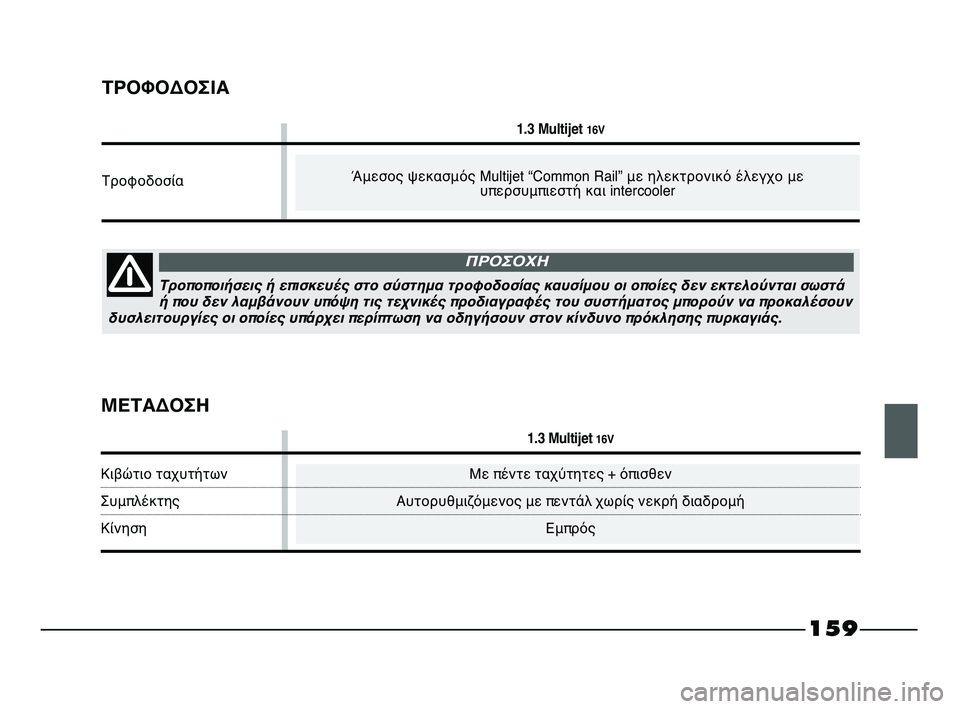

ΤΡΟΦΟΔΟΣΙΑ
1.3 Multijet 16V
Τροφοδοσία
ΜΕΤΑΔΟΣΗ
1.3 Multijet 16V
Κιβώτιο ταχυτήτων Με πέντε ταχύτητες + όπισθεν
Συμπλέκτης Αυτορυθμιζόμενος με πεντάλ χωρίς νεκρή διαδρομή
Κίνηση Εμπρός
Άμεσος ψεκασμός Multijet “Common Rail” με ηλεκτρονικό έλεγχο με
υπερσυμπιεστή και intercooler
Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά
ή που δεν λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 159

ΑΝΑΡΤΗΣΕΙΣ
1.3 Multijet 16V
Εμπρόσθια Με ανεξάρτητους τροχούς, τύπου McPherson με κάτω εγκάρσια κρεμαστά ψαλίδια
στερεωμένα σε μία τραβέρσα.
Ελικοειδή παράκεντρα ελατήρια και υδραυλικά τηλεσκοπικά αμορτισέρ με διπλή δράση.
Αντιστρεπτική δοκός.
Οπίσθια Με σκληρό άξονα με διαμήκη ντίζα μονής λάμας παραβολική.
160

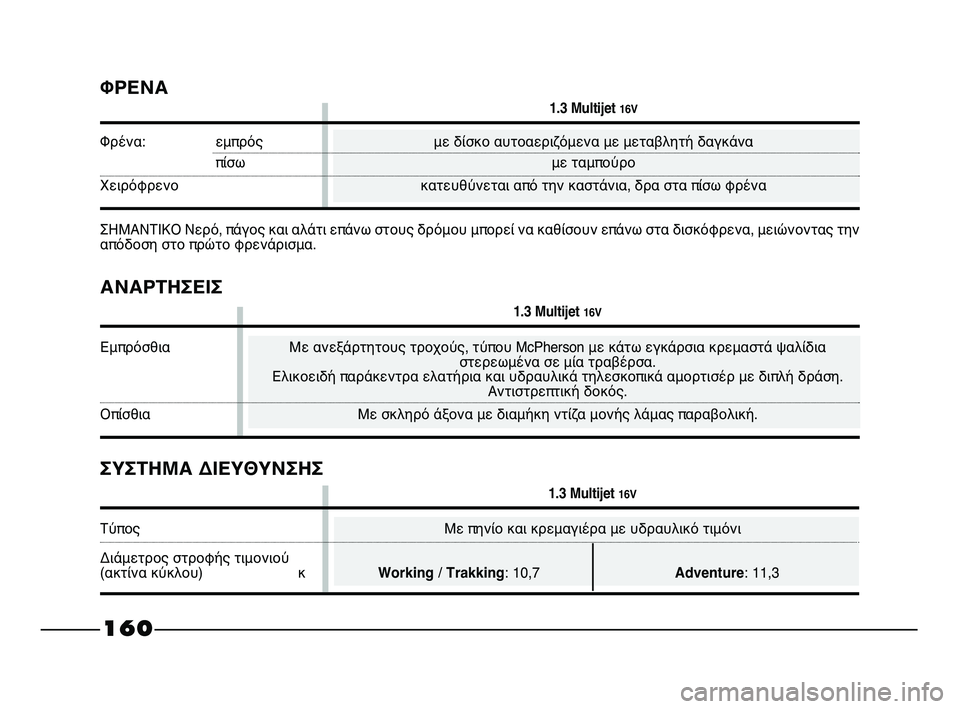

ΦΡΕΝΑ
1.3 Multijet 16V
Φρένα: εμπρός με δίσκο αυτοαεριζόμενα με μεταβλητή δαγκάνα
πίσω με ταμπούρο
Χειρόφρενο κατευθύνεται από την καστάνια, δρα στα πίσω φρένα
ΣΗΜΑΝΤΙΚΟ Νερό, πάγος και αλάτι επάνω στους δρόμου μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.
ΣΥΣΤΗΜΑ ΔΙΕΥΘΥΝΣΗΣ
1.3 Multijet 16V
Τύπος Με πηνίο και κρεμαγιέρα με υδραυλικό τιμόνι
Διάμετρος στροφής τιμονιού
(ακτίνα κύκλου) κWorking/ Trakking: 10,7Adventure: 11,3
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 160

161

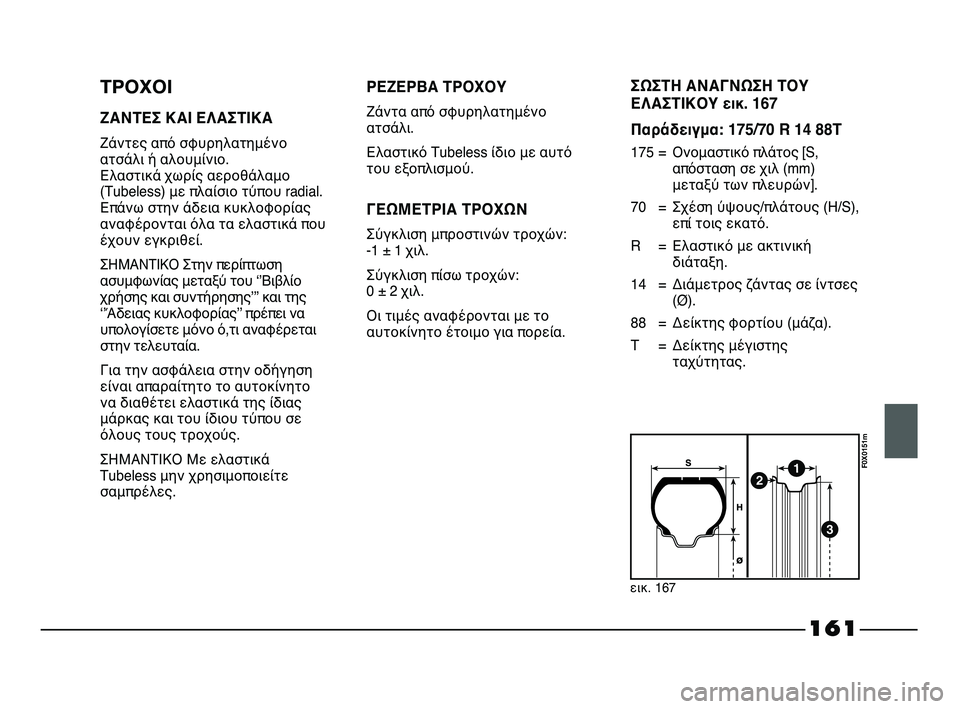

ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από σφυρηλατημένο
ατσάλι ή αλουμίνιο.
Ελαστικά χωρίς αεροθάλαμο
(Tubeless) με πλαίσιο τύπου radial.
Επάνω στην άδεια κυκλοφορίας
αναφέρονται όλα τα ελαστικά που
έχουν εγκριθεί.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση
ασυμφωνίας μεταξύ του ʻʼΒιβλίο
χρήσης και συντήρησηςʼʼʼ και της
ʻʼΆδειας κυκλοφορίαςʼʼ πρέπει να
υπολογίσετε μόνο ό,τι αναφέρεται
στην τελευταία.
Για την ασφάλεια στην οδήγηση
είναι απαραίτητο το αυτοκίνητο
να διαθέτει ελαστικά της ίδιας
μάρκας και του ίδιου τύπου σε
όλους τους τροχούς.
ΣΗΜΑΝΤΙΚΟ Με ελαστικά
Tubeless μην χρησιμοποιείτε
σαμπρέλες.
21
3
εικ. 167
F0X0151m
ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
Ζάντα από σφυρηλατημένο
ατσάλι.
Ελαστικό Tubeless ίδιο με αυτό
του εξοπλισμού.
ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Σύγκλιση μπροστινών τροχών:
-1 ± 1 χιλ.
Σύγκλιση πίσω τροχών:
0 ± 2 χιλ.
Οι τιμές αναφέρονται με το
αυτοκίνητο έτοιμο για πορεία.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ
ΕΛΑΣΤΙΚΟΥ εικ. 167
Παράδειγμα: 175/70 R 14 88T
175 = Ονομαστικό πλάτος [S,
απόσταση σε χιλ (mm)
μεταξύ των πλευρών].
70 = Σχέση ύψους/πλάτους (H/S),
επί τοις εκατό.
R = Ελαστικό με ακτινική
διάταξη.
14 = Διάμετρος ζάντας σε ίντσες
(Ø).
88 = Δείκτης φορτίου (μάζα).
T = Δείκτης μέγιστης
ταχύτητας.
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 161

εικ. 168
F0X0152m
70 335 κιλά 81 462 κιλά
71 345 κιλά 82 475 κιλά
72 355 κιλά 83 487 κιλά
73 365 κιλά 84 500 κιλά
74 375 κιλά 85 515 κιλά
75 387 κιλά 86 530 κιλά
76 400 κιλά 87 545 κιλά
77 412 κιλά 88 560 κιλά
78 425 κιλά 89 580 κιλά
79 437 κιλά 90 600 κιλά
80 450 κιλά 91 615 κιλά
Q μέχρι 160 χλμ/ώρα.
R μέχρι 170 χλμ/ώρα.
S μέχρι 180 χλμ/ώρα.
T μέχρι 190 χλμ/ώρα.
U μέχρι 200 χλμ/ώρα.
H μέχρι 210 χλμ/ώρα.
V μέχρι 240 χλμ/ώρα.
QM + S μέχρι 160 χλμ/ώρα.
TM + S μέχρι 190 χλμ/ώρα.
HM + S μέχρι 210 χλμ/ώρα.

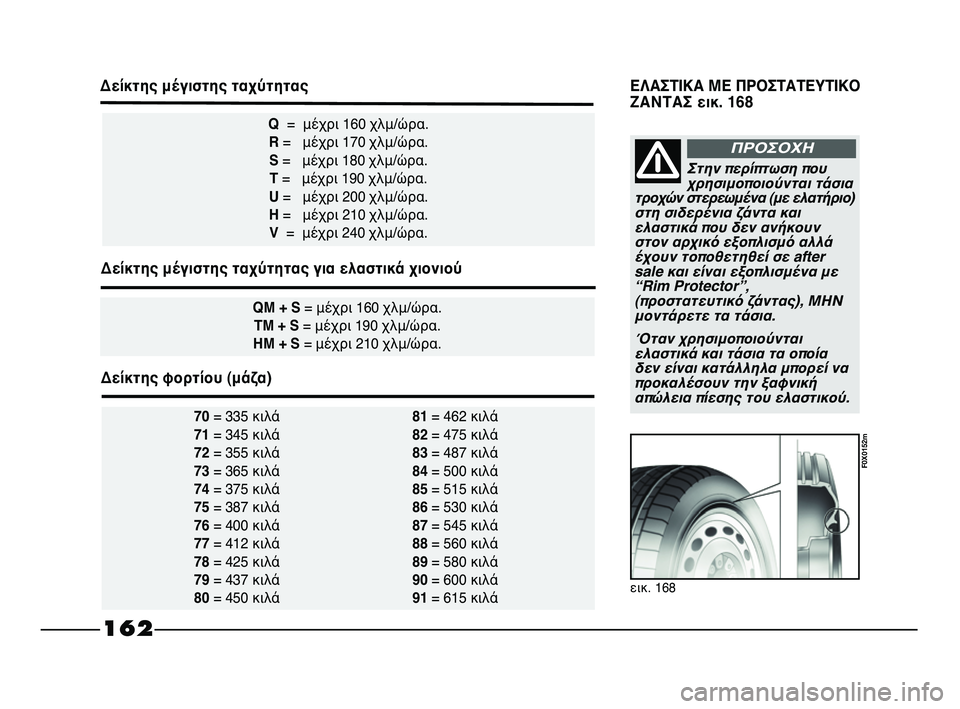

Δείκτης μέγιστης ταχύτητας
Δείκτης μέγιστης ταχύτητας για ελαστικά χιονιού
Δείκτης φορτίου (μάζα)ΕΛΑΣΤΙΚΑ ΜΕ ΠΡΟΣΤΑΤΕΥΤΙΚΟ
ΖΑΝΤΑΣ εικ. 168
Στην περίπτωση που
χρησιμοποιούνται τάσια
τροχών στερεωμένα (με ελατήριο)
στη σιδερένια ζάντα και
ελαστικά που δεν ανήκουν
στον αρχικό εξοπλισμό αλλά
έχουν τοποθετηθεί σε after
sale και είναι εξοπλισμένα με
“Rim Protector”,
(προστατευτικό ζάντας), ΜΗΝ
μοντάρετε τα τάσια.
Όταν χρησιμοποιούνται
ελαστικά και τάσια τα οποία
δεν είναι κατάλληλα μπορεί να
προκαλέσουν την ξαφνική
απώλεια πίεσης του ελαστικού.
ΠΡΟΣΟΧΗ
162
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 162

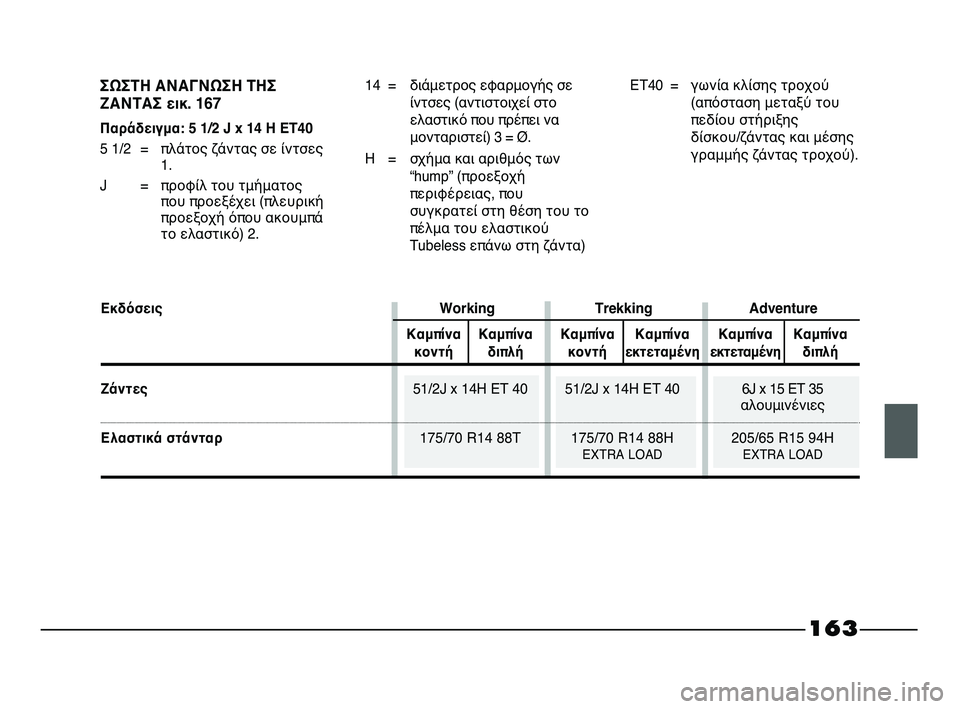

ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ
ΖΑΝΤΑΣ εικ. 167
Παράδειγμα: 5 1/2 J x 14 H ET40
5 1/2 = πλάτος ζάντας σε ίντσες
1.
J = προφίλ του τμήματος
που προεξέχει (πλευρική
προεξοχή όπου ακουμπά
το ελαστικό) 2.14 = διάμετρος εφαρμογής σε
ίντσες (αντιστοιχεί στο
ελαστικό που πρέπει να
μονταριστεί) 3 = Ø.
H = σχήμα και αριθμός των
“hump” (προεξοχή
περιφέρειας, που
συγκρατεί στη θέση του το
πέλμα του ελαστικού
Tubeless επάνω στη ζάντα)
ET40 = γωνία κλίσης τροχού
(απόσταση μεταξύ του
πεδίου στήριξης
δίσκου/ζάντας και μέσης
γραμμής ζάντας τροχού).
Εκδόσεις Working Trekking Adventure
Καμπίνα Καμπίνα Καμπίνα Καμπίνα Καμπίνα Καμπίνα
κοντή διπλή κοντήεκτεταμένηεκτεταμένηδιπλή
Ζάντες51/2J x 14H ET 40 51/2J x 14H ET 40 6J x 15 ET 35
αλουμινένιες
Ελαστικά στάνταρ175/70 R14 88T 175/70 R14 88H 205/65 R15 94H
EXTRA LOAD EXTRA LOAD
163
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 163

ΕΛΑΣΤΙΚΑ ΕΞΟΠΛΙΣΜΟΥ
Με μεσαίο φορτίο Με πλήρες φορτίο
Εμπρός Πίσω Εμπρός Πίσω
175/70 R14 88T 2,0 3,0 2,1 3,1
175/70 R14 88H 2,0 3,0 2,1 3,1
205/65 R15 94H 2,0 3,0 2,1 3,1
164

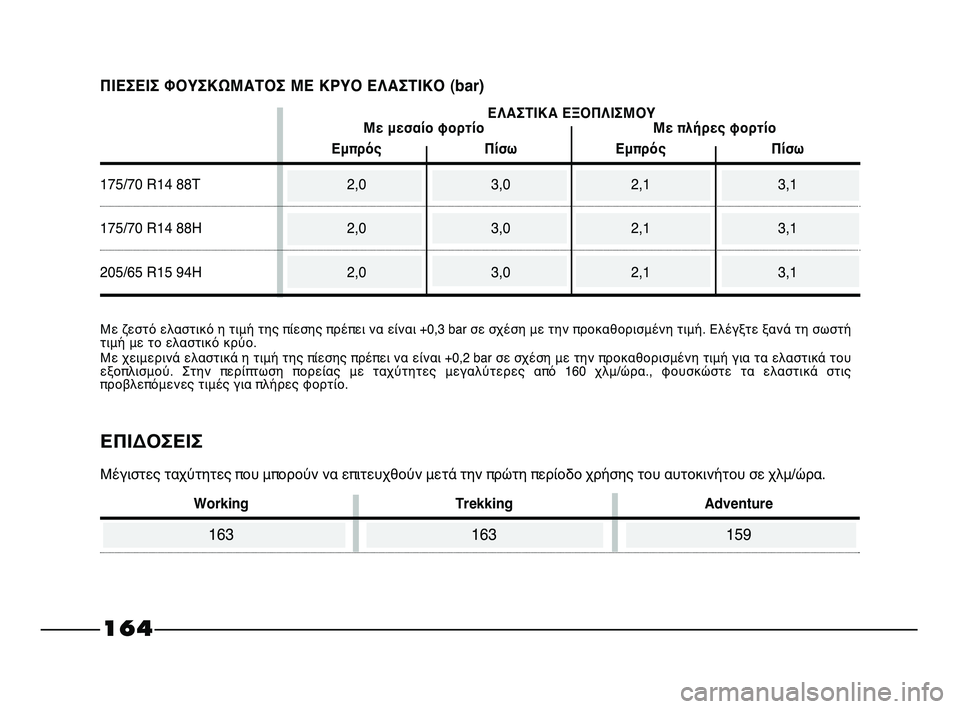

ΠΙΕΣΕΙΣ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή. Ελέγξτε ξανά τη σωστή
τιμή με το ελαστικό κρύο.
Με χειμερινά ελαστικά η τιμή της πίεσης πρέπει να είναι +0,2 bar σε σχέση με την προκαθορισμένη τιμή για τα ελαστικά του
εξοπλισμού. Στην περίπτωση πορείας με ταχύτητες μεγαλύτερες από 160 χλμ/ώρα., φουσκώστε τα ελαστικά στις
προβλεπόμενες τιμές για πλήρες φορτίο.
ΕΠΙΔΟΣΕΙΣ
Μέγιστες ταχύτητες που μπορούν να επιτευχθούν μετά την πρώτη περίοδο χρήσης του αυτοκινήτου σε χλμ/ώρα.
Working Trekking Adventure
163 163 159
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 164

165

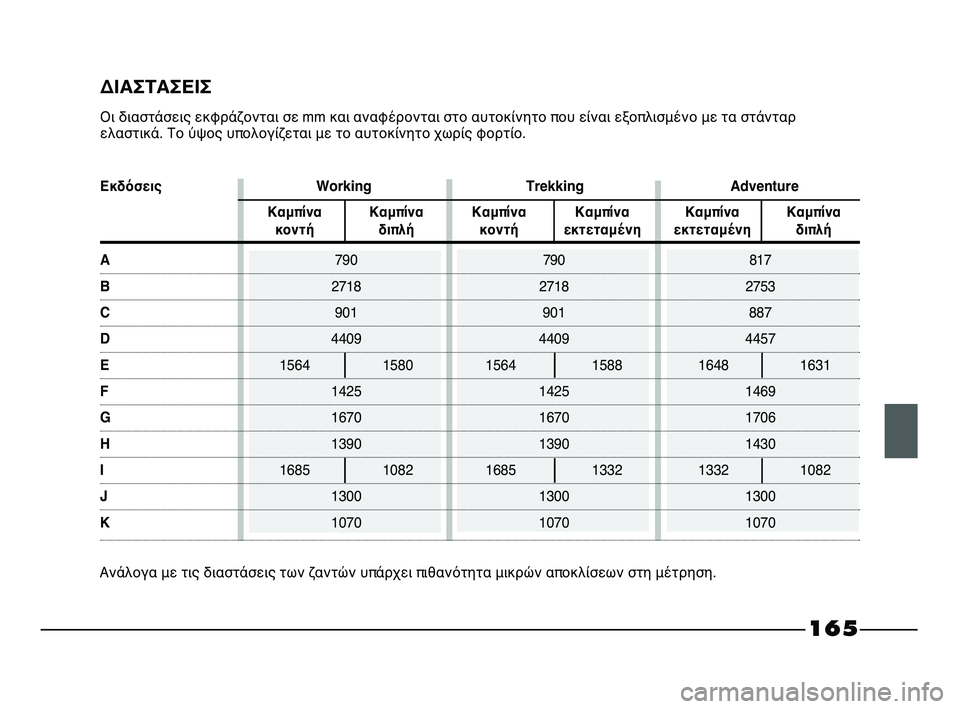

ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται σε mm και αναφέρονται στο αυτοκίνητο που είναι εξοπλισμένο με τα στάνταρ
ελαστικά. Το ύψος υπολογίζεται με το αυτοκίνητο χωρίς φορτίο.
Ανάλογα με τις διαστάσεις των ζαντών υπάρχει πιθανότητα μικρών αποκλίσεων στη μέτρηση.
Εκδόσεις Working Trekking Adventure
Καμπίνα Καμπίνα Καμπίνα Καμπίνα Καμπίνα Καμπίνα
κοντή διπλή κοντή εκτεταμένη εκτεταμένη διπλή
A790 790 817
B2718 2718 2753
C901 901 887
D4409 4409 4457
E1564 1580 1564 1588 1648 1631
F1425 1425 1469
G1670 1670 1706
H1390 1390 1430
I1685 1082 1685 1332 1332 1082
J1300 1300 1300
K1070 1070 1070
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 165

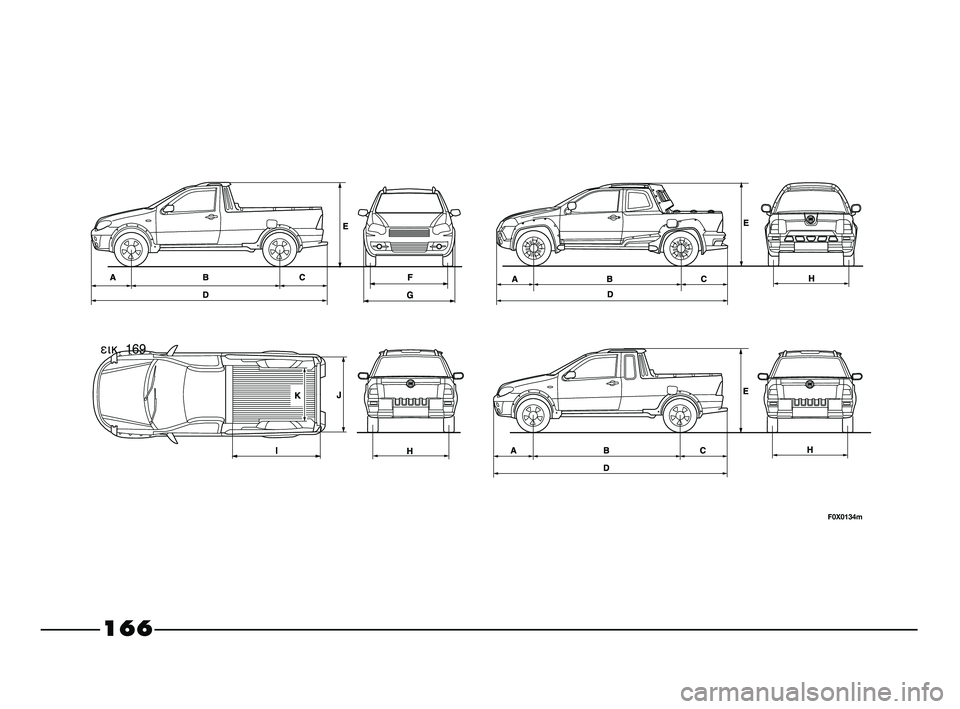

εικ. 169
166
F0X0134m
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 166

167

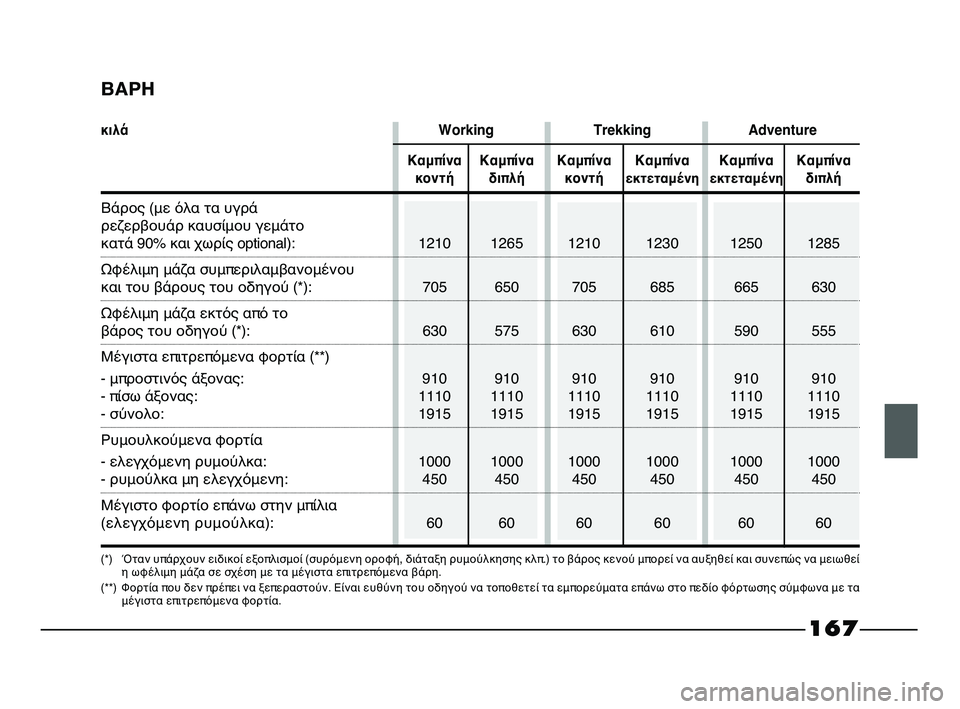

ΒΑΡΗ
κιλά Working Trekking Adventure
Καμπίνα Καμπίνα Καμπίνα Καμπίνα Καμπίνα Καμπίνα
κοντή διπλή κοντήεκτεταμένη εκτεταμένηδιπλή
Βάρος (με όλα τα υγρά
ρεζερβουάρ καυσίμου γεμάτο
κατά 90% και χωρίς optional):1210 1265 1210 1230 1250 1285
Ωφέλιμη μάζα συμπεριλαμβανομένου
και του βάρους του οδηγού (*): 705 650 705 685 665 630
Ωφέλιμη μάζα εκτός από το
βάρος του οδηγού (*): 630 575 630 610 590 555
Μέγιστα επιτρεπόμενα φορτία (**)
- μπροστινός άξονας: 910 910 910 910 910 910
- πίσω άξονας:1110 1110 1110 1110 1110 1110
- σύνολο:1915 1915 1915 1915 1915 1915
Ρυμουλκούμενα φορτία
- ελεγχόμενη ρυμούλκα:1000 1000 1000 1000 1000 1000
- ρυμούλκα μη ελεγχόμενη: 450 450 450 450 450 450
Μέγιστο φορτίο επάνω στην μπίλια
(ελεγχόμενη ρυμούλκα): 60 60 60 60 60 60
(*) Όταν υπάρχουν ειδικοί εξοπλισμοί (συρόμενη οροφή, διάταξη ρυμούλκησης κλπ.) το βάρος κενού μπορεί να αυξηθεί και συνεπώς να μειωθεί
η ωφέλιμη μάζα σε σχέση με τα μέγιστα επιτρεπόμενα βάρη.
(**) Φορτία που δεν πρέπει να ξεπεραστούν. Είναι ευθύνη του οδηγού να τοποθετεί τα εμπορεύματα επάνω στο πεδίο φόρτωσης σύμφωνα με τα
μέγιστα επιτρεπόμενα φορτία.
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 167

1.3 Multijet 16V

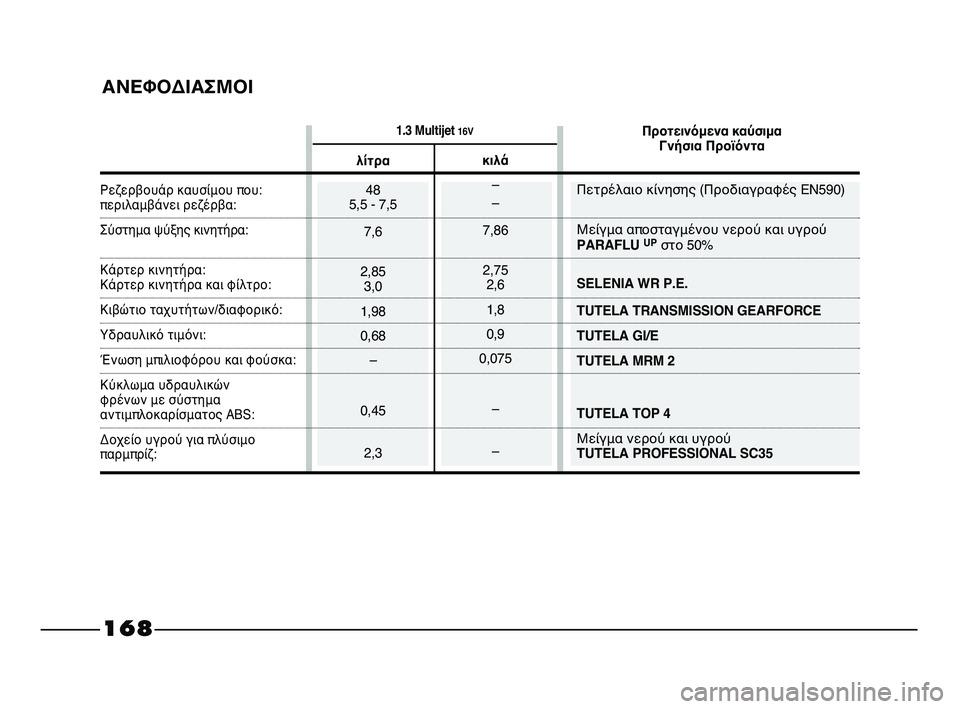

ΑΝΕΦΟΔΙΑΣΜΟΙ
Ρεζερβουάρ καυσίμου που:περιλαμβάνει ρεζέρβα:
Σύστημα ψύξης κινητήρα:
Κάρτερ κινητήρα:Κάρτερ κινητήρα και φίλτρο:
Κιβώτιο ταχυτήτων/διαφορικό:
Υδραυλικό τιμόνι:
Ένωση μπιλιοφόρου και φούσκα:
Κύκλωμα υδραυλικών
φρένων με σύστημα
αντιμπλοκαρίσματος ABS:
Δοχείο υγρού για πλύσιμο
παρμπρίζ:
λίτρα
48
5,5 - 7,5
7,6
2,85
3,0
1,98
0,68
–
0,45
2,3Προτεινόμενα καύσιμα
Γνήσια Προϊόντα
Πετρέλαιο κίνησης (Προδιαγραφές EN590)
Μείγμα αποσταγμένου νερού και υγρού
PARAFLU
UPστο 50%
SELENIA WR P.E.
TUTELA TRANSMISSION GEARFORCE
TUTELA GI/E
TUTELA MRM 2
TUTELA TOP 4
Μείγμα νερού και υγρού
TUTELA PROFESSIONAL SC35 κιλά
–
–
7,86
2,75
2,6
1,8
0,9
0,075
–
–
168
155-184 STRADA LUM EL 1ed 13-02-2012 11:28 Pagina 168
