FIAT STRADA 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

119
fig. 135
F0X0115m
fig. 136
F0X0116m
fig. 137
F0X0117m

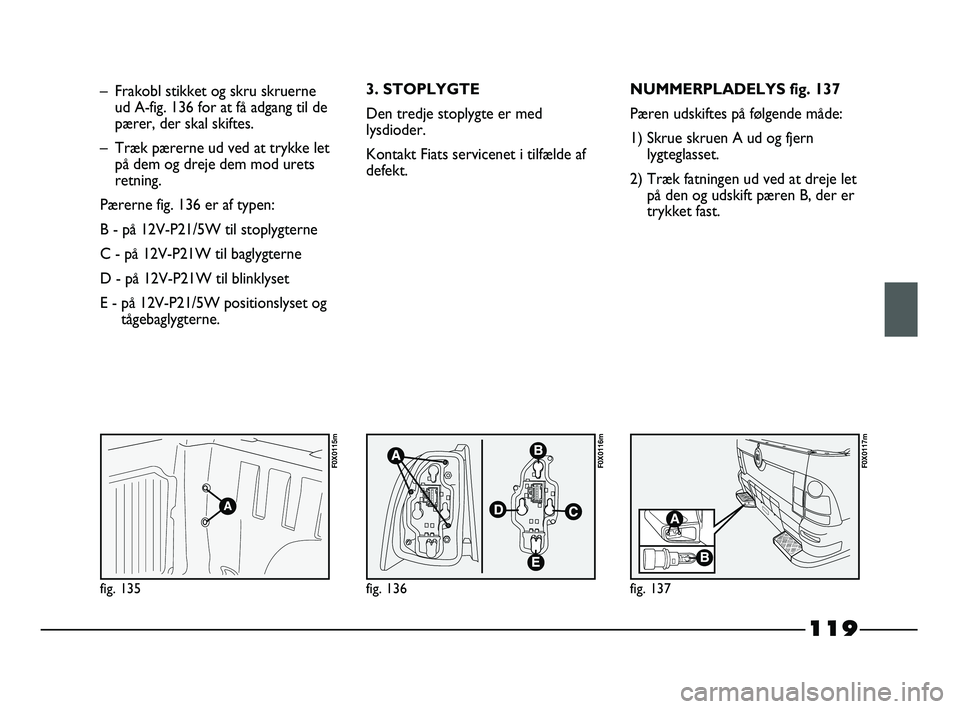

– Frakobl stikket og skru skruerne
ud A-fig. 136 for at få adgang til de
pærer, der skal skiftes.
– Træk pærerne ud ved at trykke let
på dem og dreje dem mod urets
retning.
Pærerne fig. 136 er af typen:
B - på 12V-P21/5W til stoplygterne
C - på 12V-P21W til baglygterne
D - på 12V-P21W til blinklyset
E - på 12V-P21/5W positionslyset og
tågebaglygterne.3. STOPLYGTE
Den tredje stoplygte er med
lysdioder.
Kontakt Fiats servicenet i tilfælde af
defekt.NUMMERPLADELYS fig. 137
Pæren udskiftes på følgende måde:
1) Skrue skruen A ud og fjern
lygteglasset.
2) Træk fatningen ud ved at dreje let
på den og udskift pæren B, der er
trykket fast.
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 119

120

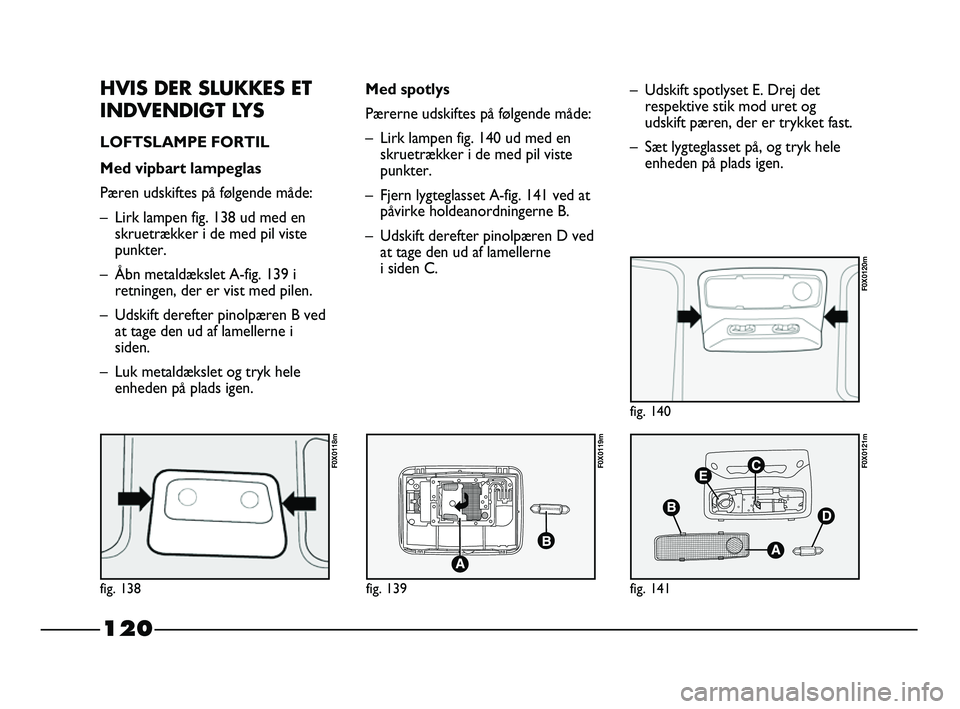

HVIS DER SLUKKES ET
INDVENDIGT LYS
LOFTSLAMPE FORTIL
Med vipbart lampeglas
Pæren udskiftes på følgende måde:
– Lirk lampen fig. 138 ud med en
skruetrækker i de med pil viste
punkter.
– Åbn metaldækslet A-fig. 139 i
retningen, der er vist med pilen.
– Udskift derefter pinolpæren B ved
at tage den ud af lamellerne i
siden.
– Luk metaldækslet og tryk hele
enheden på plads igen.Med spotlys
Pærerne udskiftes på følgende måde:
– Lirk lampen fig. 140 ud med en
skruetrækker i de med pil viste
punkter.
– Fjern lygteglasset A-fig. 141 ved at
påvirke holdeanordningerne B.
– Udskift derefter pinolpæren D ved
at tage den ud af lamellerne
i siden C.– Udskift spotlyset E. Drej det
respektive stik mod uret og
udskift pæren, der er trykket fast.
– Sæt lygteglasset på, og tryk hele
enheden på plads igen.
fig. 138
F0X0118m
fig. 139
F0X0119m
fig. 141
F0X0121m
fig. 140
F0X0120m
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 120

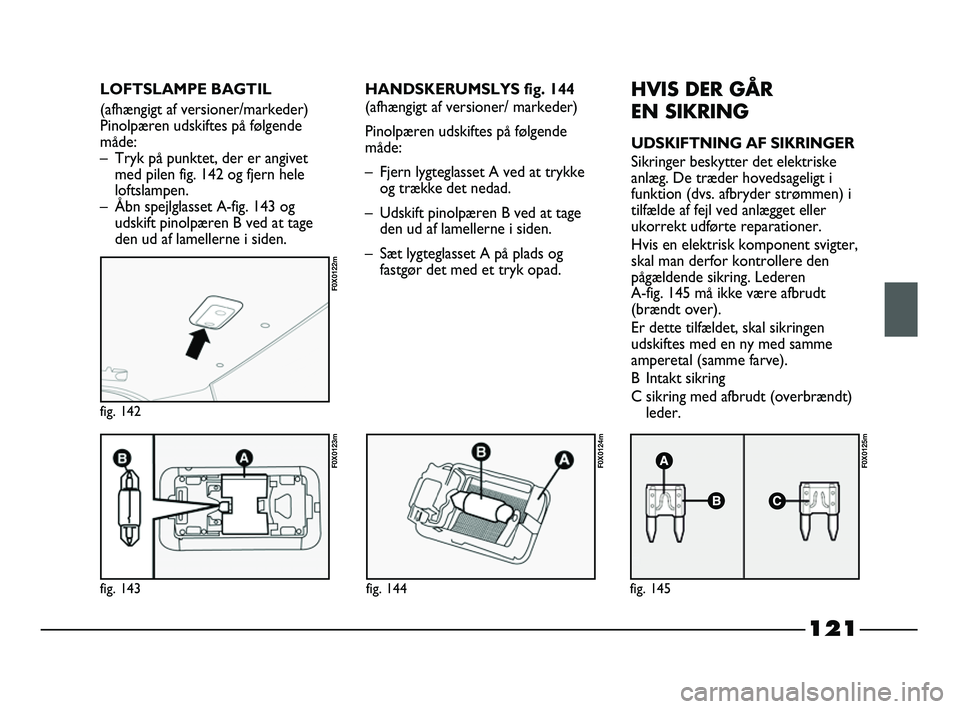

121
fig. 143
F0X0123m
fig. 142
F0X0122m
fig. 144
F0X0124m
fig. 145
F0X0125m
HANDSKERUMSLYS fig. 144
(afhængigt af versioner/ markeder)
Pinolpæren udskiftes på følgende
måde:
– Fjern lygteglasset A ved at trykke
og trække det nedad.
– Udskift pinolpæren B ved at tage
den ud af lamellerne i siden.
– Sæt lygteglasset A på plads og
fastgør det med et tryk opad.HVIS DER GÅR
EN SIKRING
UDSKIFTNING AF SIKRINGER
Sikringer beskytter det elektriske
anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i
tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter,
skal man derfor kontrollere den
pågældende sikring. Lederen
A-fig. 145 må ikke være afbrudt
(brændt over).
Er dette tilfældet, skal sikringen
udskiftes med en ny med samme
amperetal (samme farve).
B Intakt sikring
C sikring med afbrudt (overbrændt)
leder. LOFTSLAMPE BAGTIL
(afhængigt af versioner/markeder)
Pinolpæren udskiftes på følgende
måde:
– Tryk på punktet, der er angivet
med pilen fig. 142 og fjern hele
loftslampen.
– Åbn spejlglasset A-fig. 143 og
udskift pinolpæren B ved at tage
den ud af lamellerne i siden.
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 121

122

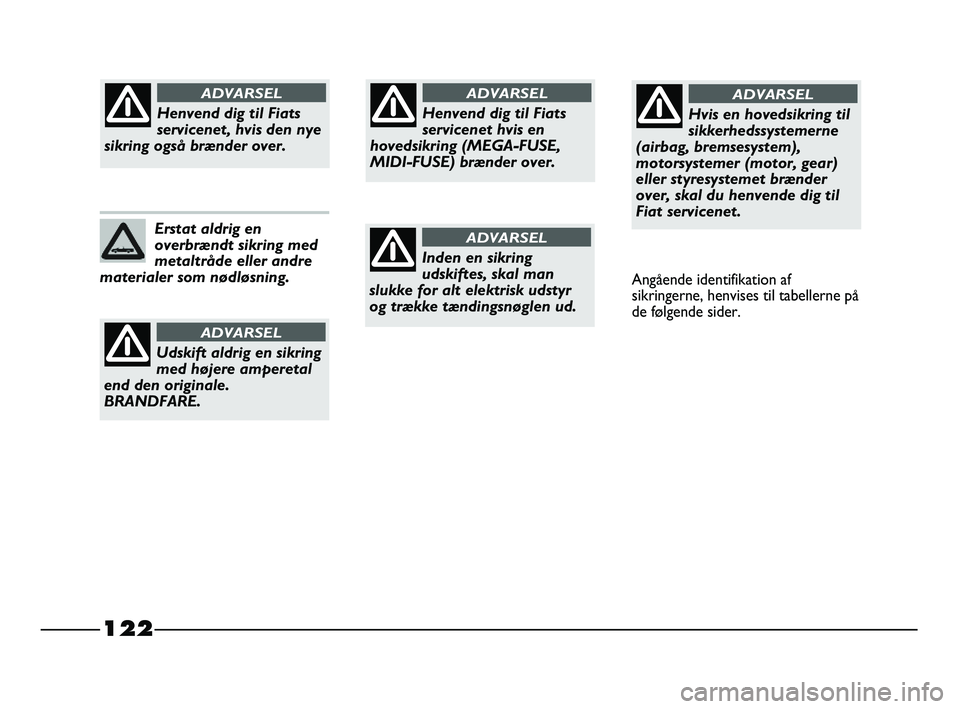

Henvend dig til Fiats
servicenet hvis en
hovedsikring (MEGA-FUSE,
MIDI-FUSE) brænder over.
ADVARSEL
Inden en sikring
udskiftes, skal man
slukke for alt elektrisk udstyr
og trække tændingsnøglen ud.
ADVARSEL
Hvis en hovedsikring til
sikkerhedssystemerne
(airbag, bremsesystem),
motorsystemer (motor, gear)
eller styresystemet brænder
over, skal du henvende dig til
Fiat servicenet.
ADVARSEL
Angående identifikation af
sikringerne, henvises til tabellerne på
de følgende sider.
Erstat aldrig en
overbrændt sikring med
metaltråde eller andre
materialer som nødløsning.
Henvend dig til Fiats
servicenet, hvis den nye
sikring også brænder over.
ADVARSEL
Udskift aldrig en sikring
med højere amperetal
end den originale.
BRANDFARE.
ADVARSEL
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 122

123

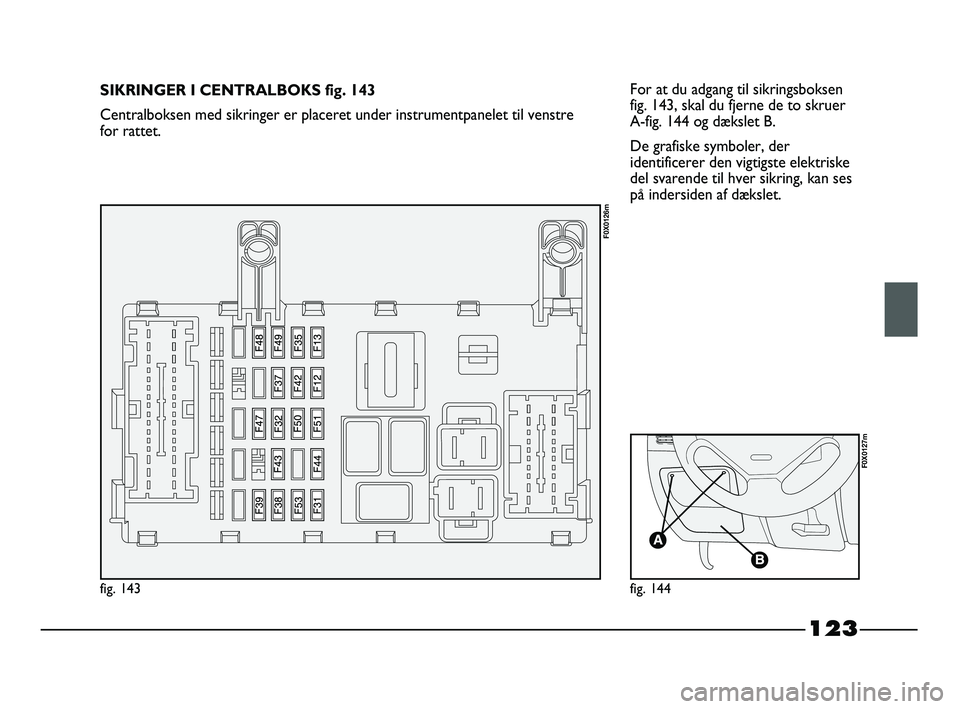

For at du adgang til sikringsboksen
fig. 143, skal du fjerne de to skruer
A-fig. 144 og dækslet B.
De grafiske symboler, der
identificerer den vigtigste elektriske
del svarende til hver sikring, kan ses
på indersiden af dækslet.
fig. 143
F0X0126m
fig. 144
F0X0127m
SIKRINGER I CENTRALBOKS fig. 143
Centralboksen med sikringer er placeret under instrumentpanelet til venstre
for rattet.
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 123

124

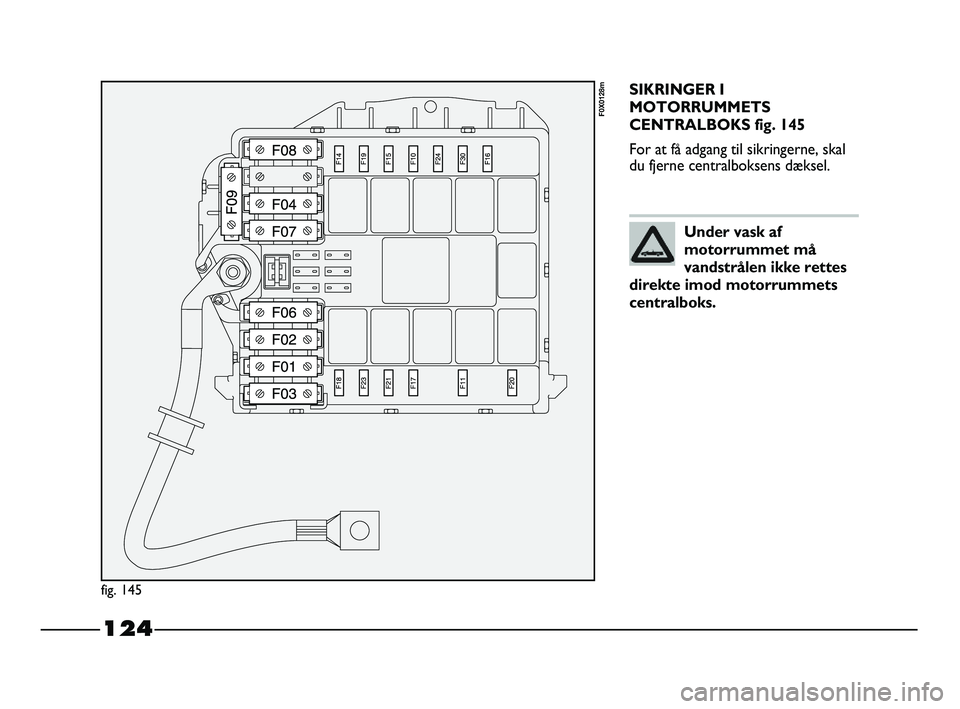

SIKRINGER I
MOTORRUMMETS
CENTRALBOKS fig. 145
For at få adgang til sikringerne, skal
du fjerne centralboksens dæksel.
fig. 145
F0X0128m
Under vask af
motorrummet må
vandstrålen ikke rettes
direkte imod motorrummets
centralboks.
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 124

125

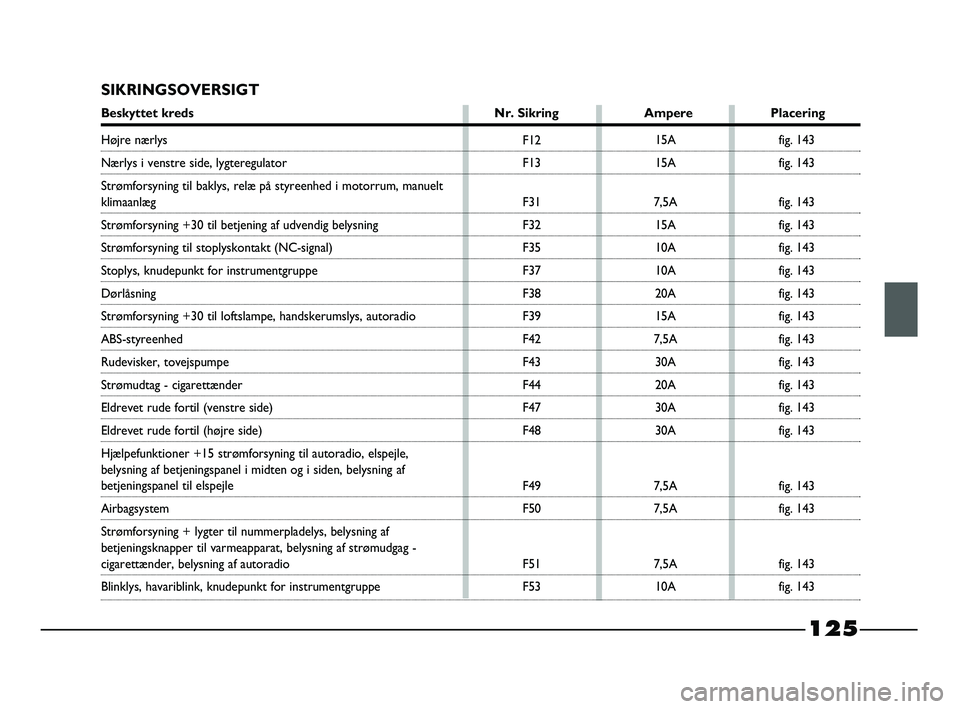

SIKRINGSOVERSIGT
Beskyttet kreds Nr. Sikring Ampere Placering
15A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Højre nærlys
Nærlys i venstre side, lygteregulator
Strømforsyning til baklys, relæ på styreenhed i motorrum, manuelt
klimaanlæg
Strømforsyning +30 til betjening af udvendig belysning
Strømforsyning til stoplyskontakt (NC-signal)
Stoplys, knudepunkt for instrumentgruppe
Dørlåsning
Strømforsyning +30 til loftslampe, handskerumslys, autoradio
ABS-styreenhed
Rudevisker, tovejspumpe
Strømudtag - cigarettænder
Eldrevet rude fortil (venstre side)
Eldrevet rude fortil (højre side)
Hjælpefunktioner +15 strømforsyning til autoradio, elspejle,
belysning af betjeningspanel i midten og i siden, belysning af
betjeningspanel til elspejle
Airbagsystem
Strømforsyning + lygter til nummerpladelys, belysning af
betjeningsknapper til varmeapparat, belysning af strømudgag -
cigarettænder, belysning af autoradio
Blinklys, havariblink, knudepunkt for instrumentgruppefig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143 F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F53
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 125

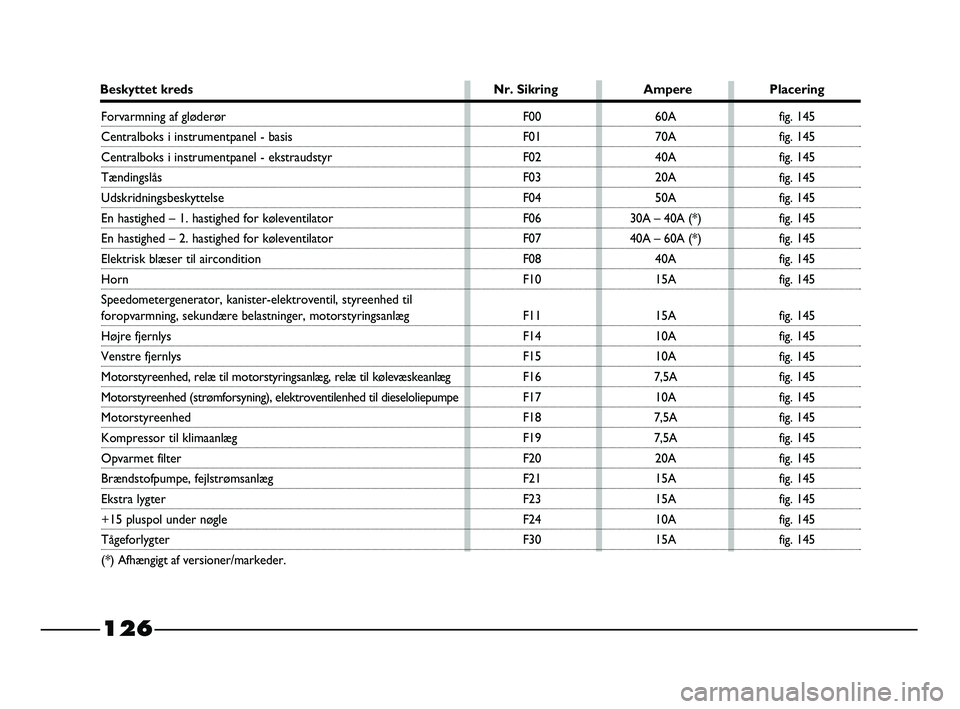

126
Beskyttet kreds Nr. Sikring Ampere Placering
Forvarmning af gløderør
Centralboks i instrumentpanel - basis
Centralboks i instrumentpanel - ekstraudstyr
Tændingslås
Udskridningsbeskyttelse
En hastighed – 1. hastighed for køleventilator
En hastighed – 2. hastighed for køleventilator
Elektrisk blæser til aircondition
Horn
Speedometergenerator, kanister-elektroventil, styreenhed til
foropvarmning, sekundære belastninger, motorstyringsanlæg
Højre fjernlys
Venstre fjernlys
Motorstyreenhed, relæ til motorstyringsanlæg, relæ til kølevæskeanlæg
Motorstyreenhed (strømforsyning), elektroventilenhed til dieseloliepumpe
Motorstyreenhed
Kompressor til klimaanlæg
Opvarmet filter
Brændstofpumpe, fejlstrømsanlæg
Ekstra lygter
+15 pluspol under nøgle
Tågeforlygter
(*) Afhængigt af versioner/markeder.F00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15Afig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 126

127

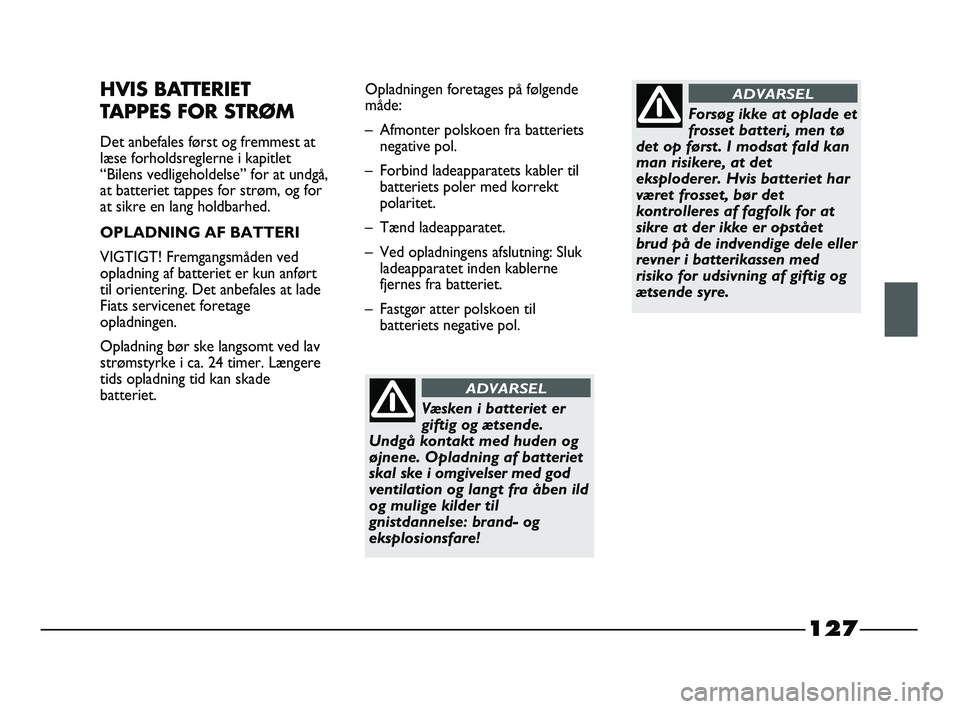

HVIS BATTERIET
TAPPES FOR STRØM
Det anbefales først og fremmest at
læse forholdsreglerne i kapitlet
“Bilens vedligeholdelse” for at undgå,
at batteriet tappes for strøm, og for
at sikre en lang holdbarhed.
OPLADNING AF BATTERI
VIGTIGT! Fremgangsmåden ved
opladning af batteriet er kun anført
til orientering. Det anbefales at lade
Fiats servicenet foretage
opladningen.
Opladning bør ske langsomt ved lav
strømstyrke i ca. 24 timer. Længere
tids opladning tid kan skade
batteriet.Opladningen foretages på følgende
måde:
– Afmonter polskoen fra batteriets
negative pol.
– Forbind ladeapparatets kabler til
batteriets poler med korrekt
polaritet.
– Tænd ladeapparatet.
– Ved opladningens afslutning: Sluk
ladeapparatet inden kablerne
fjernes fra batteriet.
– Fastgør atter polskoen til
batteriets negative pol.
Væsken i batteriet er
giftig og ætsende.
Undgå kontakt med huden og
øjnene. Opladning af batteriet
skal ske i omgivelser med god
ventilation og langt fra åben ild
og mulige kilder til
gnistdannelse: brand- og
eksplosionsfare!
ADVARSEL
Forsøg ikke at oplade et
frosset batteri, men tø
det op først. I modsat fald kan
man risikere, at det
eksploderer. Hvis batteriet har
været frosset, bør det
kontrolleres af fagfolk for at
sikre at der ikke er opstået
brud på de indvendige dele eller
revner i batterikassen med
risiko for udsivning af giftig og
ætsende syre.
ADVARSEL
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 127

128

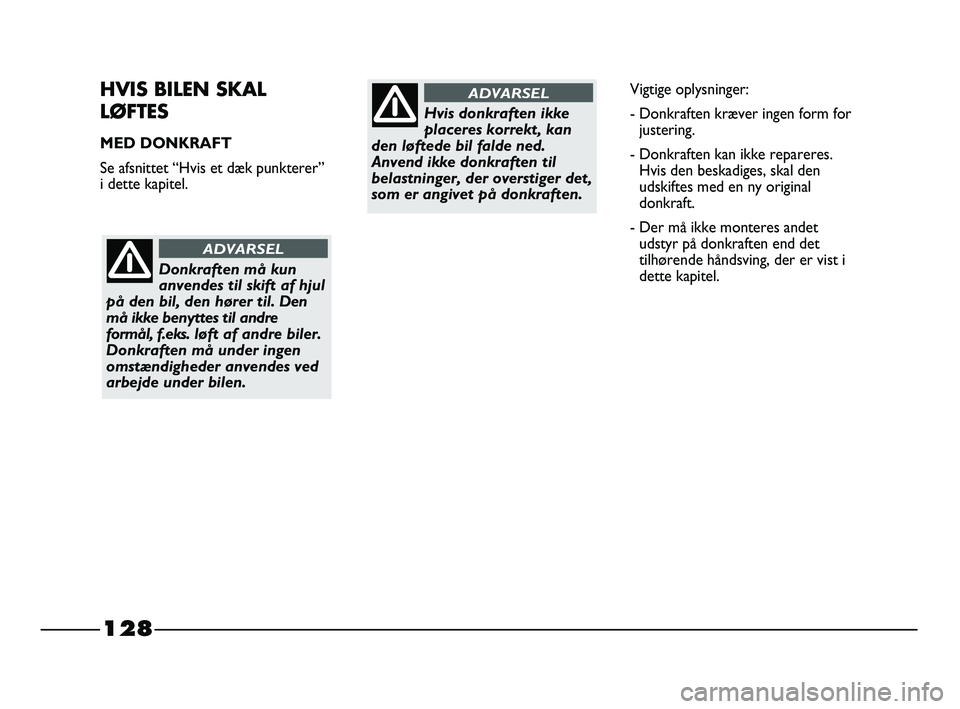

HVIS BILEN SKAL
LØFTES
MED DONKRAFT
Se afsnittet “Hvis et dæk punkterer”
i dette kapitel.
Donkraften må kun
anvendes til skift af hjul
på den bil, den hører til. Den
må ikke benyttes til andre
formål, f.eks. løft af andre biler.
Donkraften må under ingen
omstændigheder anvendes ved
arbejde under bilen.
ADVARSEL
Hvis donkraften ikke
placeres korrekt, kan
den løftede bil falde ned.
Anvend ikke donkraften til
belastninger, der overstiger det,
som er angivet på donkraften.
ADVARSELVigtige oplysninger:
- Donkraften kræver ingen form for
justering.
- Donkraften kan ikke repareres.
Hvis den beskadiges, skal den
udskiftes med en ny original
donkraft.
- Der må ikke monteres andet
udstyr på donkraften end det
tilhørende håndsving, der er vist i
dette kapitel.
