FIAT STRADA 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

129
Bilen må ikke løftes i
bagenden (nederste del
af karrosseriet eller dele af
hjulophænget) og heller ikke i
den forreste del (gearkasse).
ADVARSELMED VÆRKSTEDSLIFT
I siderne
Bilen skal løftes ved at placere
armen på den hydrauliske lift, som
vist i fig. 146 og 147.
fig. 146
F0X0129m
fig. 147
F0X0130m
fig. 148
F0X0131m
MED ARMLIFTE
Bilen skal løftes ved at placere
enderne af armene i de nederste
punkter på karrosseriet, som vist i
fig. 148.
Sørg for, at liftens arme
ikke trykker mod
karrosseriet eller
sidebeklædningen. Justér liftens
arme rigtigt, og indsæt en klods i
gummi- eller træklods, hvis det er
nødvendigt.
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 129

130
Inden slæbningen
påbegyndes, skal
tændingsnøglen drejes på MAR
og tilbage på STOP. Træk ikke
nøglen ud. Hvis tændingsnøglen
trækkes ud, træder ratlåsen
automatisk i funktion, hvorved
det bliver umuligt at styre bilen.
ADVARSEL
Trækøjet må kun
anvendes til slæbning
på plan vej.
Det er tilladt at slæbe over
korte afstande ved brug af
udstyr, som er i
overensstemmelse med
færdselsloven (stiv stang), samt
flytning af bilen på plan vej for
at klargøre den til slæbning
eller transport med kranvogn.
Trækøjet MÅ IKKE bruges til
bjærgningsoperationer på bilen
uden for vejbanen, eller ved
forhindringer og/eller slæbning
ved hjælp af tove eller andre
anordninger, som ikke er stive.
Når ovennævnte betingelser
overholdes, skal slæbningen ske
med to biler (den der trækker
og den der trækkes), der er
stillet mest muligt på samme
midterlinje.
ADVARSEL

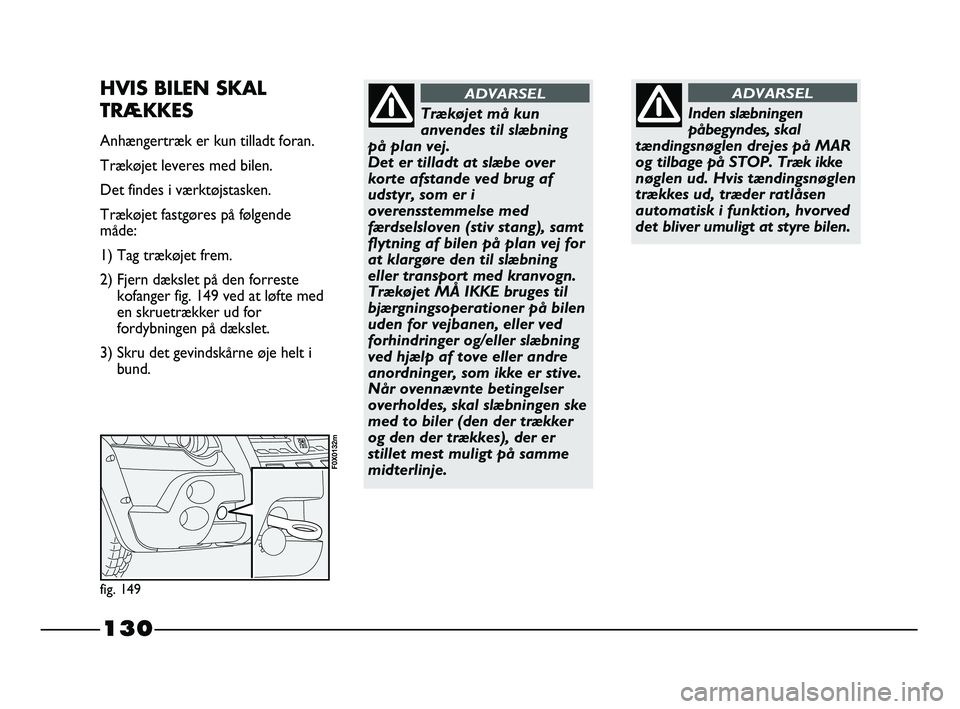

fig. 149
F0X0132m
HVIS BILEN SKAL
TRÆKKES
Anhængertræk er kun tilladt foran.
Trækøjet leveres med bilen.
Det findes i værktøjstasken.
Trækøjet fastgøres på følgende
måde:
1) Tag trækøjet frem.
2) Fjern dækslet på den forreste
kofanger fig. 149 ved at løfte med
en skruetrækker ud for
fordybningen på dækslet.
3) Skru det gevindskårne øje helt i
bund.
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 130

131
Rens gevindtappen
omhyggeligt inden
trækøjet skrues på. Kontroller,
at trækøjet er spændt i bund på
gevindtappen inden slæbningen
påbegyndes.

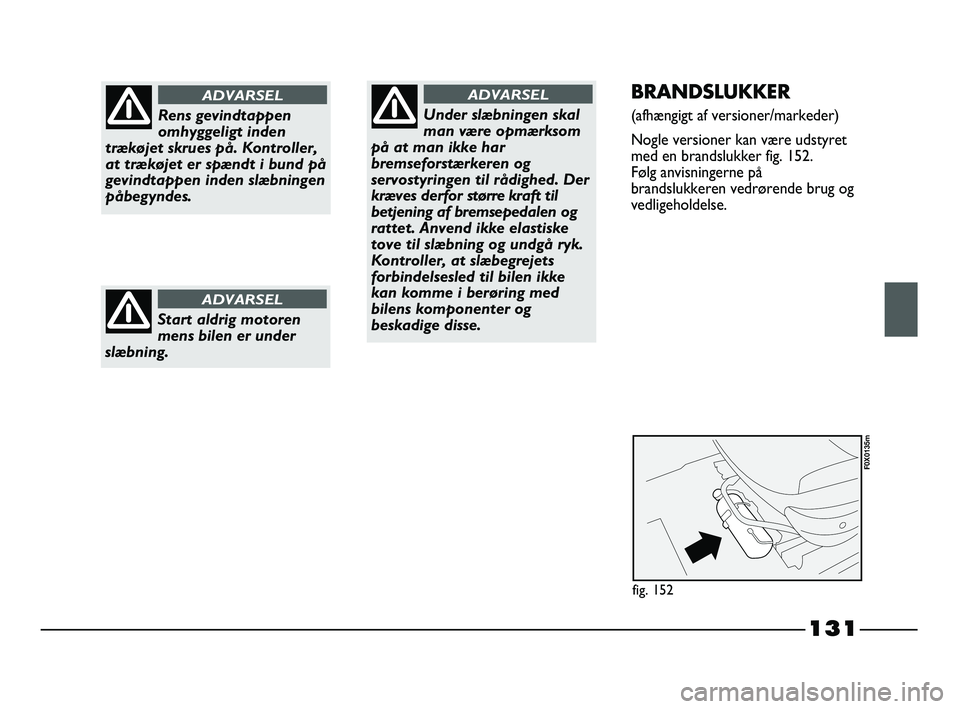

ADVARSELBRANDSLUKKER
(afhængigt af versioner/markeder)
Nogle versioner kan være udstyret
med en brandslukker fig. 152.
Følg anvisningerne på
brandslukkeren vedrørende brug og
vedligeholdelse.Under slæbningen skal
man være opmærksom
på at man ikke har
bremseforstærkeren og
servostyringen til rådighed. Der
kræves derfor større kraft til
betjening af bremsepedalen og
rattet. Anvend ikke elastiske
tove til slæbning og undgå ryk.
Kontroller, at slæbegrejets
forbindelsesled til bilen ikke
kan komme i berøring med
bilens komponenter og
beskadige disse.
ADVARSEL
Start aldrig motoren
mens bilen er under
slæbning.
ADVARSEL
fig. 152
F0X0135m
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 131

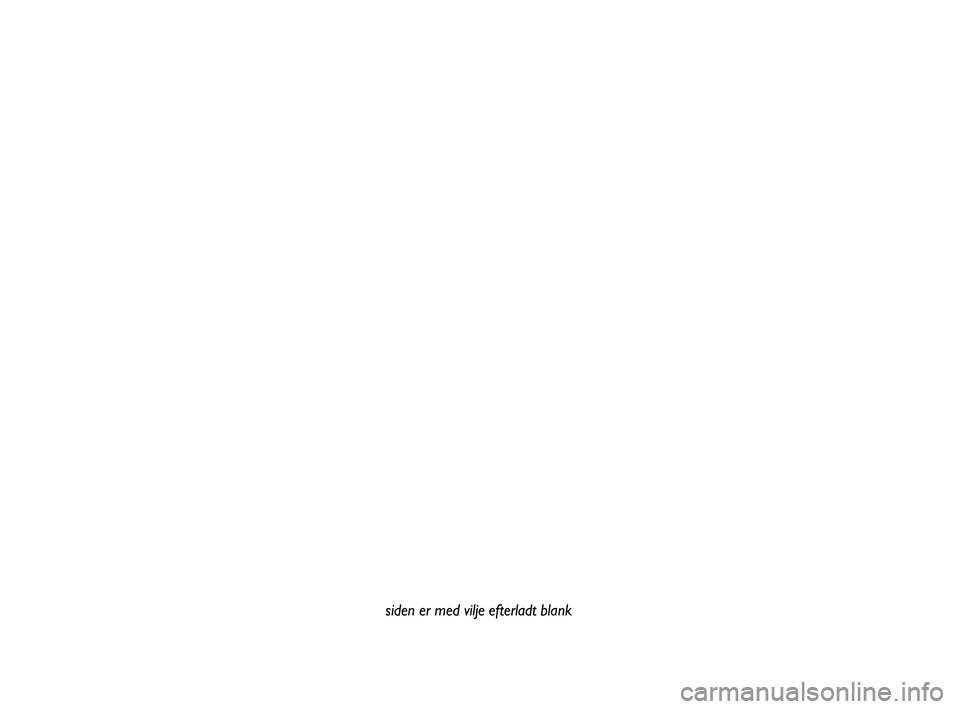

siden er med vilje efterladt blank
107-132 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 132

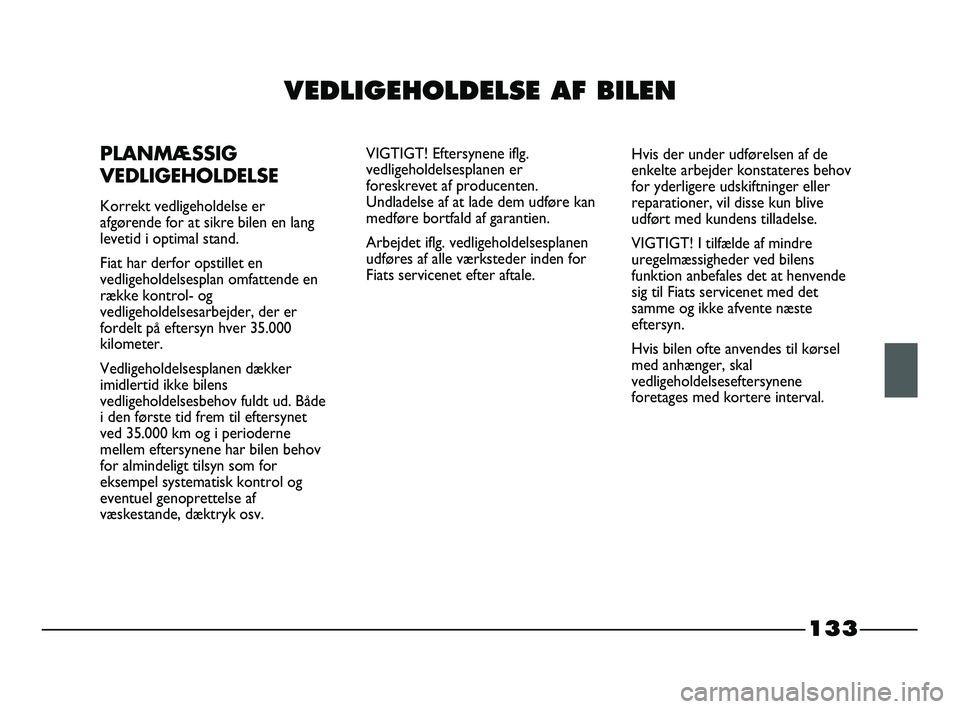

133
VEDLIGEHOLDELSE AF BILEN
PLANMÆSSIG
VEDLIGEHOLDELSE
Korrekt vedligeholdelse er
afgørende for at sikre bilen en lang
levetid i optimal stand.
Fiat har derfor opstillet en
vedligeholdelsesplan omfattende en
række kontrol- og
vedligeholdelsesarbejder, der er
fordelt på eftersyn hver 35.000
kilometer.
Vedligeholdelsesplanen dækker
imidlertid ikke bilens
vedligeholdelsesbehov fuldt ud. Både
i den første tid frem til eftersynet
ved 35.000 km og i perioderne
mellem eftersynene har bilen behov
for almindeligt tilsyn som for
eksempel systematisk kontrol og
eventuel genoprettelse af
væskestande, dæktryk osv.VIGTIGT! Eftersynene iflg.
vedligeholdelsesplanen er
foreskrevet af producenten.
Undladelse af at lade dem udføre kan
medføre bortfald af garantien.
Arbejdet iflg. vedligeholdelsesplanen
udføres af alle værksteder inden for
Fiats servicenet efter aftale.Hvis der under udførelsen af de
enkelte arbejder konstateres behov
for yderligere udskiftninger eller
reparationer, vil disse kun blive
udført med kundens tilladelse.
VIGTIGT! I tilfælde af mindre
uregelmæssigheder ved bilens
funktion anbefales det at henvende
sig til Fiats servicenet med det
samme og ikke afvente næste
eftersyn.
Hvis bilen ofte anvendes til kørsel
med anhænger, skal
vedligeholdelseseftersynene
foretages med kortere interval.
133-154 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 133

35 70 105 140 175
24 48 72 96 120
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
134

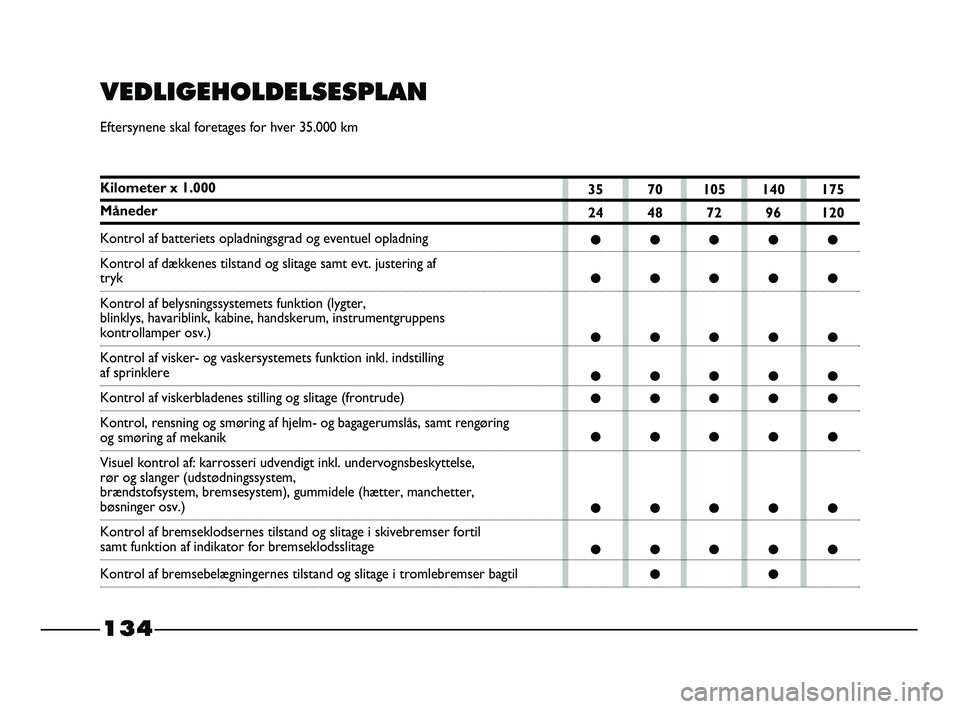

VEDLIGEHOLDELSESPLAN
Eftersynene skal foretages for hver 35.000 km
Kilometer x 1.000
Måneder
Kontrol af batteriets opladningsgrad og eventuel opladning
Kontrol af dækkenes tilstand og slitage samt evt. justering af
tryk
Kontrol af belysningssystemets funktion (lygter,
blinklys, havariblink, kabine, handskerum, instrumentgruppens
kontrollamper osv.)
Kontrol af visker- og vaskersystemets funktion inkl. indstilling
af sprinklere
Kontrol af viskerbladenes stilling og slitage (frontrude)
Kontrol, rensning og smøring af hjelm- og bagagerumslås, samt rengøring
og smøring af mekanik
Visuel kontrol af: karrosseri udvendigt inkl. undervognsbeskyttelse,
rør og slanger (udstødningssystem,
brændstofsystem, bremsesystem), gummidele (hætter, manchetter,
bøsninger osv.)
Kontrol af bremseklodsernes tilstand og slitage i skivebremser fortil
samt funktion af indikator for bremseklodsslitage
Kontrol af bremsebelægningernes tilstand og slitage i tromlebremser bagtil
133-154 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 134

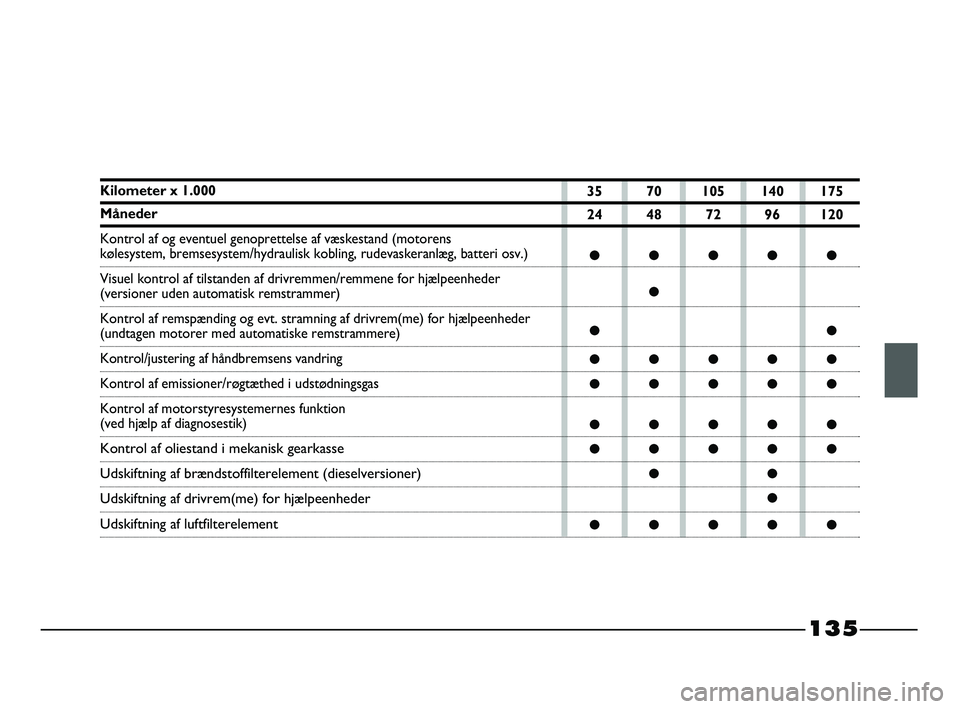

135
Kilometer x 1.000
Måneder
Kontrol af og eventuel genoprettelse af væskestand (motorens
kølesystem, bremsesystem/hydraulisk kobling, rudevaskeranlæg, batteri osv.)
Visuel kontrol af tilstanden af drivremmen/remmene for hjælpeenheder
(versioner uden automatisk remstrammer)
Kontrol af remspænding og evt. stramning af drivrem(me) for hjælpeenheder
(undtagen motorer med automatiske remstrammere)
Kontrol/justering af håndbremsens vandring
Kontrol af emissioner/røgtæthed i udstødningsgas
Kontrol af motorstyresystemernes funktion
(ved hjælp af diagnosestik)
Kontrol af oliestand i mekanisk gearkasse
Udskiftning af brændstoffilterelement (dieselversioner)
Udskiftning af drivrem(me) for hjælpeenheder
Udskiftning af luftfilterelement
35 70 105 140 175
24 48 72 96 120
●●●●●
●
●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●
●●●●●
133-154 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 135

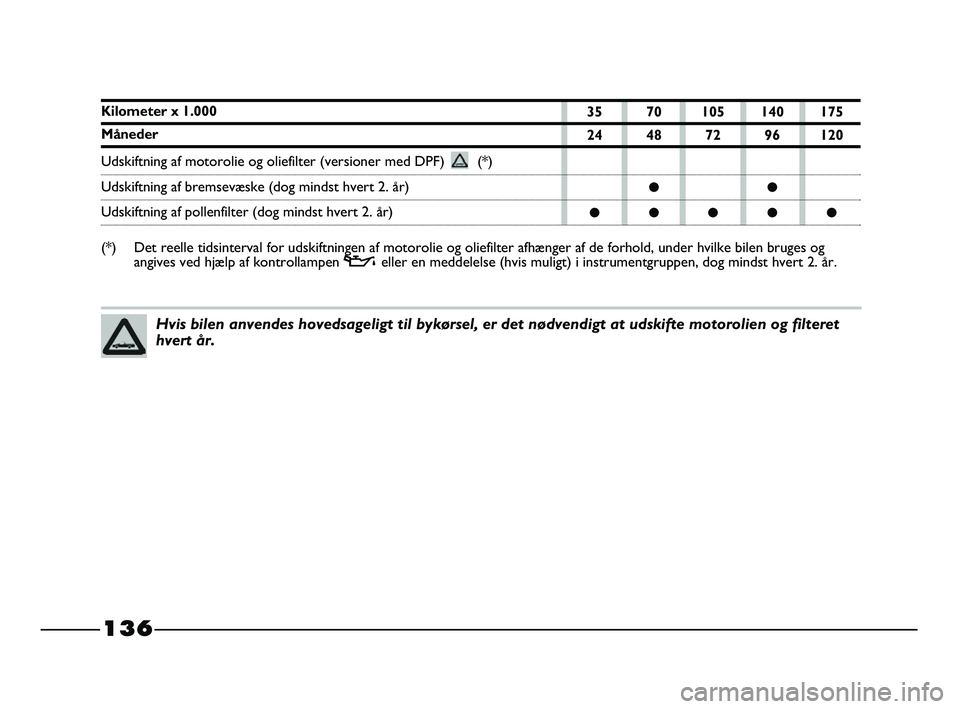

136
Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret
hvert år.
35 70 105 140 175
24 48 72 96 120
●●
●●●●●
Kilometer x 1.000
Måneder
Udskiftning af motorolie og oliefilter (versioner med DPF) (*)
Udskiftning af bremsevæske (dog mindst hvert 2. år)
Udskiftning af pollenfilter (dog mindst hvert 2. år)
(*) Det reelle tidsinterval for udskiftningen af motorolie og oliefilter afhænger af de forhold, under hvilke bilen bruges og
angives ved hjælp af kontrollampen veller en meddelelse (hvis muligt) i instrumentgruppen, dog mindst hvert 2. år.
133-154 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 136

137

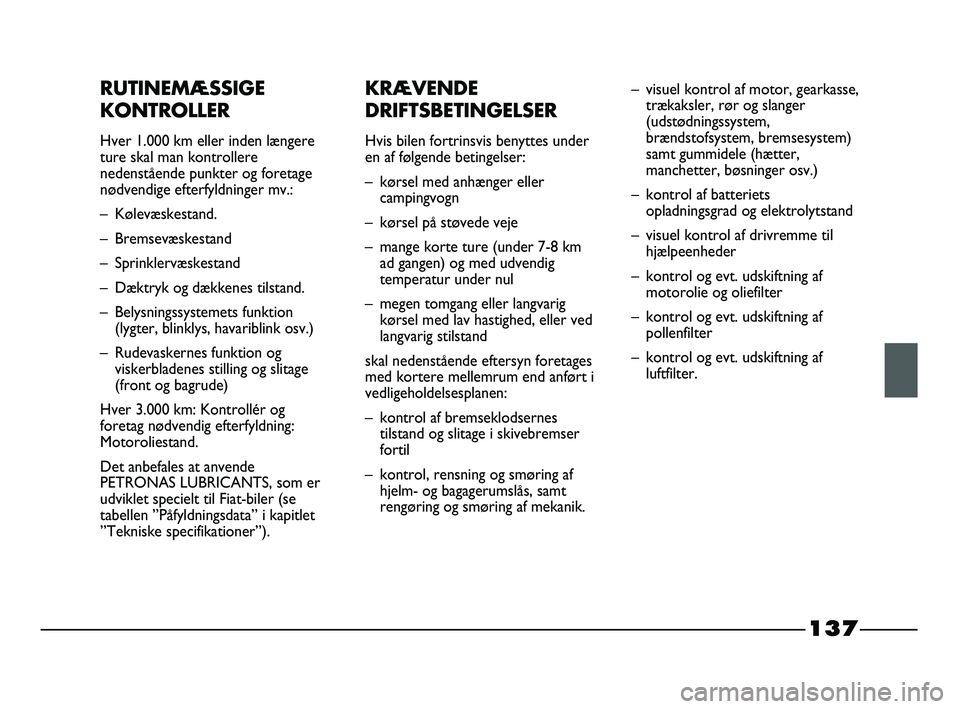

RUTINEMÆSSIGE
KONTROLLER
Hver 1.000 km eller inden længere
ture skal man kontrollere
nedenstående punkter og foretage
nødvendige efterfyldninger mv.:
– Kølevæskestand.
– Bremsevæskestand
– Sprinklervæskestand
– Dæktryk og dækkenes tilstand.
– Belysningssystemets funktion
(lygter, blinklys, havariblink osv.)
– Rudevaskernes funktion og
viskerbladenes stilling og slitage
(front og bagrude)
Hver 3.000 km: Kontrollér og
foretag nødvendig efterfyldning:
Motoroliestand.
Det anbefales at anvende
PETRONAS LUBRICANTS, som er
udviklet specielt til Fiat-biler (se
tabellen ”Påfyldningsdata” i kapitlet
”Tekniske specifikationer”).
KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under
en af følgende betingelser:
– kørsel med anhænger eller
campingvogn
– kørsel på støvede veje
– mange korte ture (under 7-8 km
ad gangen) og med udvendig
temperatur under nul
– megen tomgang eller langvarig
kørsel med lav hastighed, eller ved
langvarig stilstand
skal nedenstående eftersyn foretages
med kortere mellemrum end anført i
vedligeholdelsesplanen:
– kontrol af bremseklodsernes
tilstand og slitage i skivebremser
fortil
– kontrol, rensning og smøring af
hjelm- og bagagerumslås, samt
rengøring og smøring af mekanik.– visuel kontrol af motor, gearkasse,
trækaksler, rør og slanger
(udstødningssystem,
brændstofsystem, bremsesystem)
samt gummidele (hætter,
manchetter, bøsninger osv.)
– kontrol af batteriets
opladningsgrad og elektrolytstand
– visuel kontrol af drivremme til
hjælpeenheder
– kontrol og evt. udskiftning af
motorolie og oliefilter
– kontrol og evt. udskiftning af
pollenfilter
– kontrol og evt. udskiftning af
luftfilter.
133-154 STRADA LUM DK 1ed 10-01-2012 15:50 Pagina 137

138
KONTROL AF
VÆSKESTANDE
Undlad at ryge under
arbejder i
motorrummet. Der kan
forekomme brændbare gasser
og dampe med deraf følgende
brandfare.
ADVARSEL
Pas på ikke at forveksle
de forskellige væsketyper
når du fylder efter.
Væskerne er indbyrdes
uforenelige og kan medføre
alvorlige skader på bilen hvis de

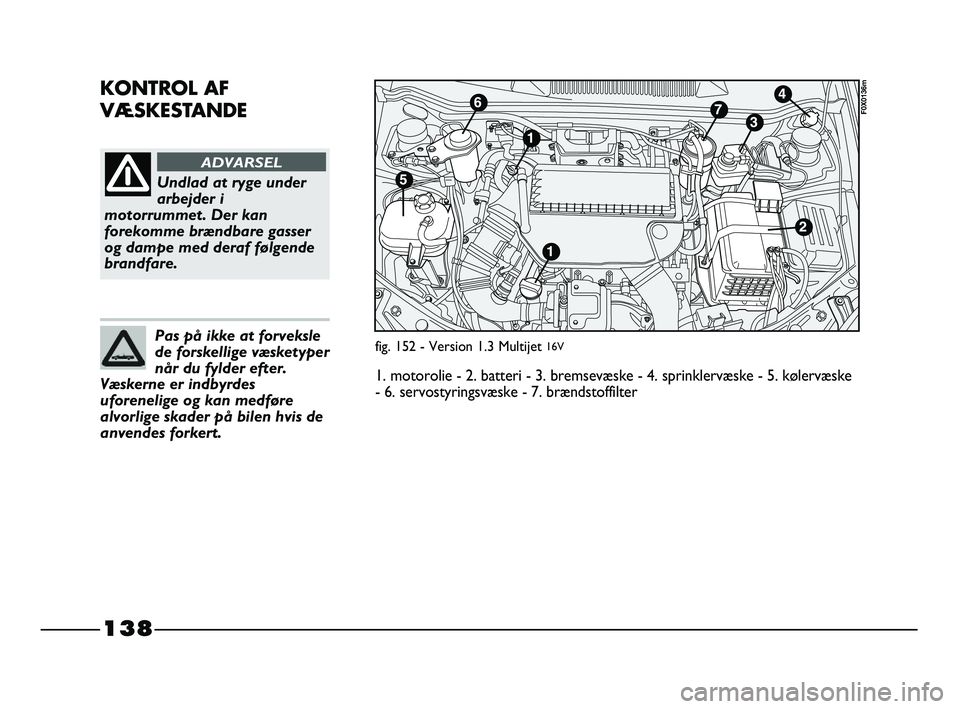

anvendes forkert.fig. 152 - Version 1.3 Multijet 16V
F0X0136m
1. motorolie - 2. batteri - 3. bremsevæske - 4. sprinklervæske - 5. kølervæske
- 6. servostyringsvæske - 7. brændstoffilter
