FIAT STRADA 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

159

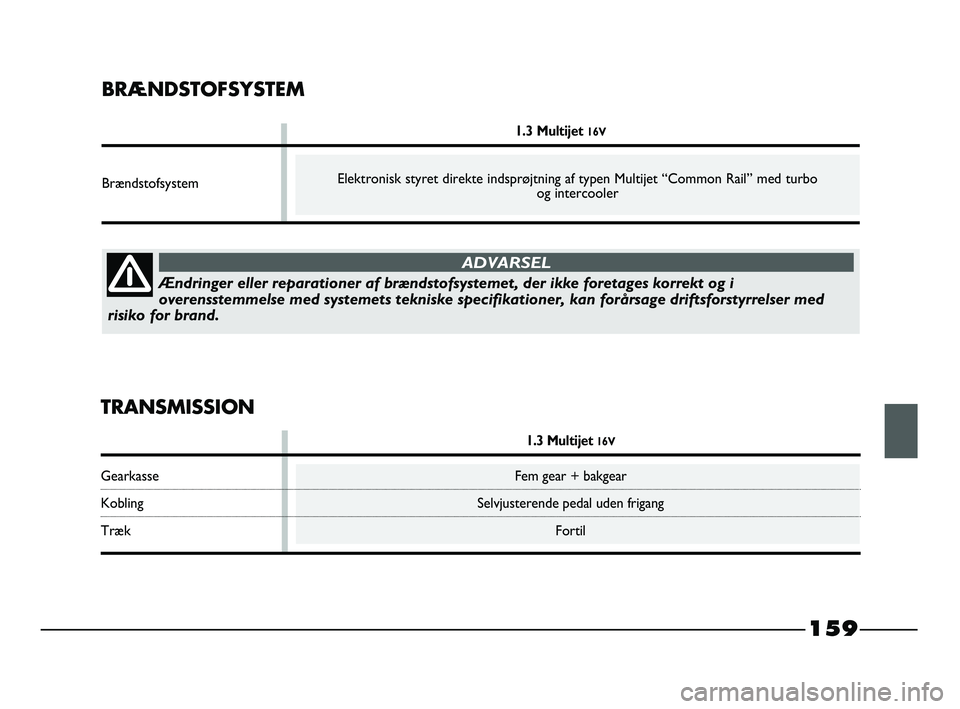

BRÆNDSTOFSYSTEM
1.3 Multijet 16V
Brændstofsystem
TRANSMISSION
1.3 Multijet 16V
Gearkasse Fem gear + bakgear
Kobling Selvjusterende pedal uden frigang
Træk Fortil
Elektronisk styret direkte indsprøjtning af typen Multijet “Common Rail” med turbo
og intercooler
Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i
overensstemmelse med systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med
risiko for brand.
ADVARSEL
155-184 STRADA LUM DK 1ed 13-02-2012 10:51 Pagina 159

HJULOPHÆNG
1.3 Multijet 16V
Fortil Uafhængig ophængning type McPherson med svingarme forneden fastgjort til en tværstang.
Skruefjedre og teleskopstøddæmpere med dobbelt virkning.
Stabilisatorstang.
Bagtil Med stiv aksel med parabolsk længdegående bladfjeder.
160
STYRETØJ
1.3 Multijet 16V
Type Tandstangsstyring med hydraulisk servo
Vendediameter
(mellem fortove) mWorking/ Trekking: 10,7Adventure: 11,3

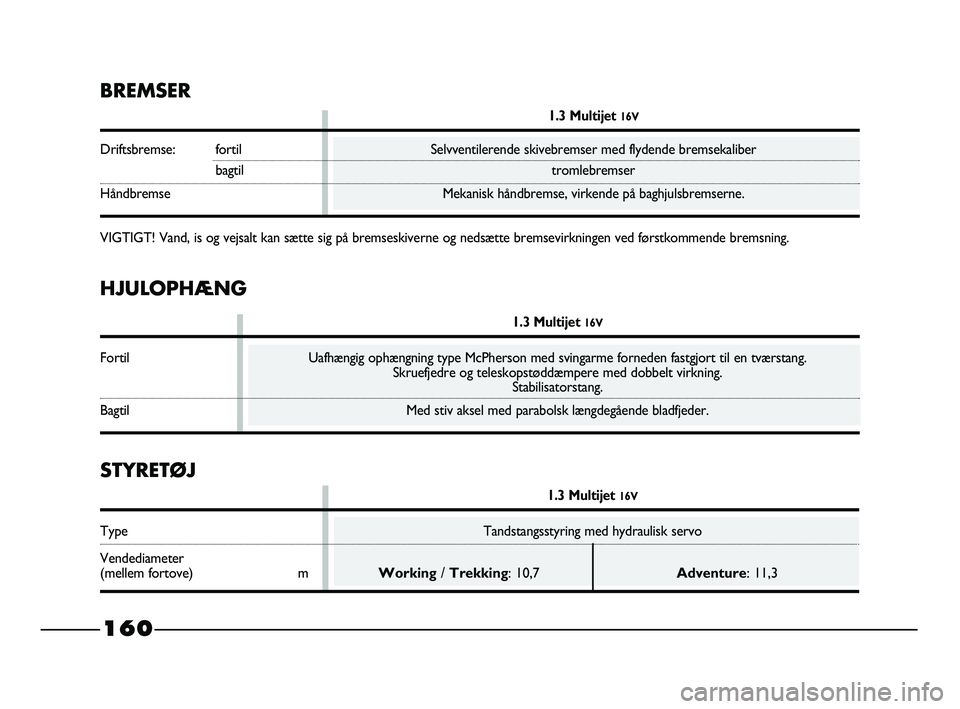

BREMSER
1.3 Multijet 16V
Driftsbremse: fortil Selvventilerende skivebremser med flydende bremsekaliber
bagtil tromlebremser
Håndbremse Mekanisk håndbremse, virkende på baghjulsbremserne.
VIGTIGT! Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
155-184 STRADA LUM DK 1ed 13-02-2012 10:51 Pagina 160

161

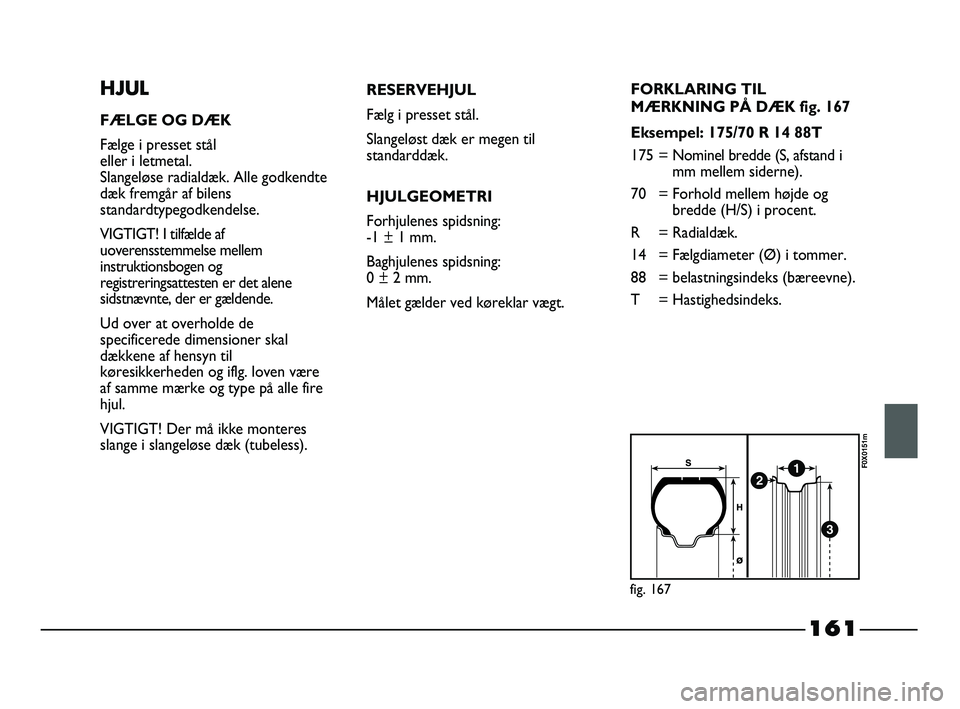

HJUL
FÆLGE OG DÆK
Fælge i presset stål
eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
standardtypegodkendelse.
VIGTIGT! I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
registreringsattesten er det alene
sidstnævnte, der er gældende.
Ud over at overholde de
specificerede dimensioner skal
dækkene af hensyn til
køresikkerheden og iflg. loven være
af samme mærke og type på alle fire
hjul.
VIGTIGT! Der må ikke monteres
slange i slangeløse dæk (tubeless).
21
3
fig. 167
F0X0151m
RESERVEHJUL
Fælg i presset stål.
Slangeløst dæk er megen til
standarddæk.
HJULGEOMETRI
Forhjulenes spidsning:
-1 ± 1 mm.
Baghjulenes spidsning:
0 ± 2 mm.
Målet gælder ved køreklar vægt.FORKLARING TIL
MÆRKNING PÅ DÆK fig. 167
Eksempel: 175/70 R 14 88T
175 = Nominel bredde (S, afstand i
mm mellem siderne).
70 = Forhold mellem højde og
bredde (H/S) i procent.
R = Radialdæk.
14 = Fælgdiameter (Ø) i tommer.
88 = belastningsindeks (bæreevne).
T = Hastighedsindeks.
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 161

fig. 168
F0X0152m
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg

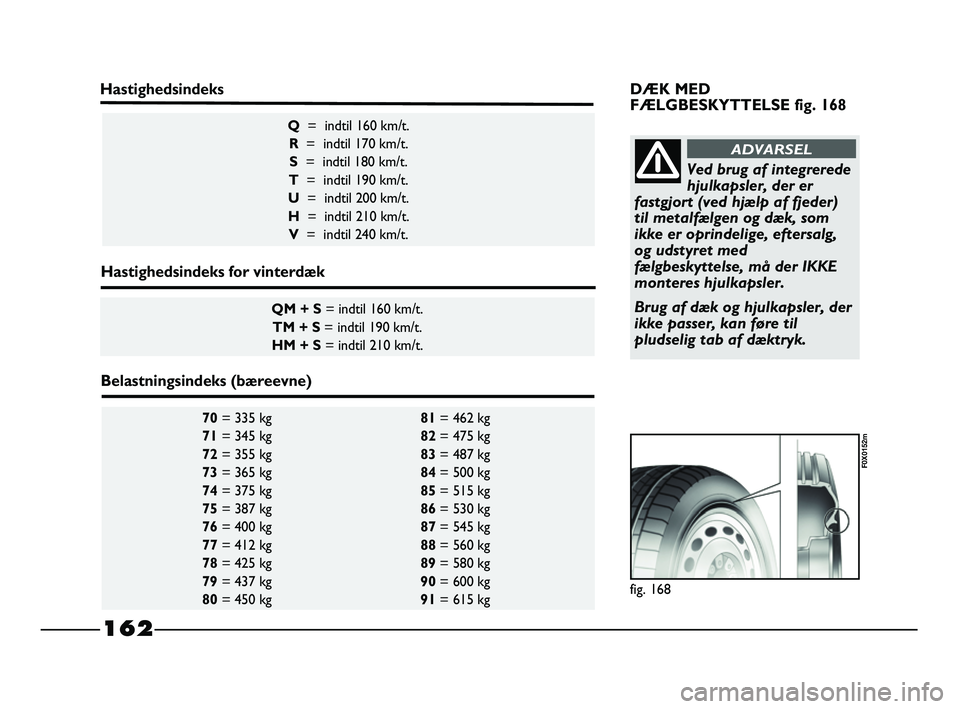

Q= indtil 160 km/t.
R= indtil 170 km/t.
S= indtil 180 km/t.
T= indtil 190 km/t.
U= indtil 200 km/t.
H= indtil 210 km/t.
V= indtil 240 km/t.
QM + S= indtil 160 km/t.
TM + S= indtil 190 km/t.
HM + S= indtil 210 km/t.
Hastighedsindeks
Hastighedsindeks for vinterdæk
Belastningsindeks (bæreevne)DÆK MED
FÆLGBESKYTTELSE fig. 168
Ved brug af integrerede
hjulkapsler, der er
fastgjort (ved hjælp af fjeder)
til metalfælgen og dæk, som
ikke er oprindelige, eftersalg,
og udstyret med
fælgbeskyttelse, må der IKKE
monteres hjulkapsler.
Brug af dæk og hjulkapsler, der
ikke passer, kan føre til
pludselig tab af dæktryk.
ADVARSEL
162
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 162

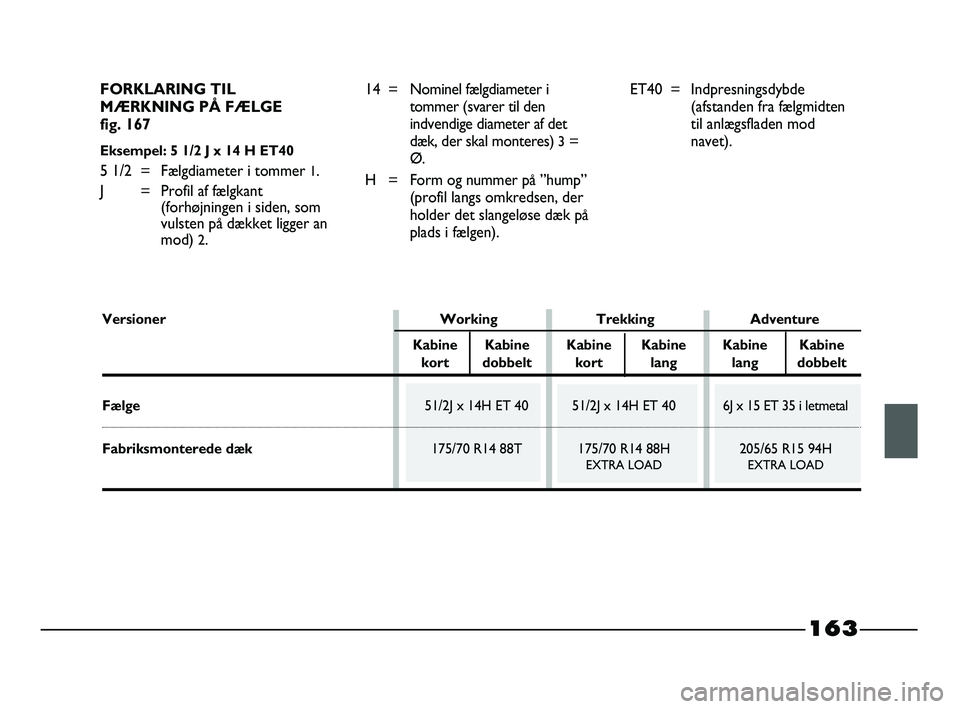

FORKLARING TIL
MÆRKNING PÅ FÆLGE
fig. 167
Eksempel: 5 1/2 J x 14 H ET40
5 1/2 = Fælgdiameter i tommer 1.
J = Profil af fælgkant
(forhøjningen i siden, som
vulsten på dækket ligger an
mod)
2.14 = Nominel fælgdiameter i
tommer (svarer til den
indvendige diameter af det
dæk, der skal monteres)
3=
Ø.
H = Form og nummer på ”hump”
(profil langs omkredsen, der
holder det slangeløse dæk på
plads i fælgen).ET40 = Indpresningsdybde
(afstanden fra fælgmidten
til anlægsfladen mod
navet).
Versioner Working Trekking Adventure
Kabine Kabine Kabine Kabine Kabine Kabine
kort dobbelt kort lang lang dobbelt
Fælge51/2J x 14H ET 40 51/2J x 14H ET 40 6J x 15 ET 35 i letmetal
Fabriksmonterede dæk175/70 R14 88T 175/70 R14 88H 205/65 R15 94H
EXTRA LOAD EXTRA LOAD
163
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 163

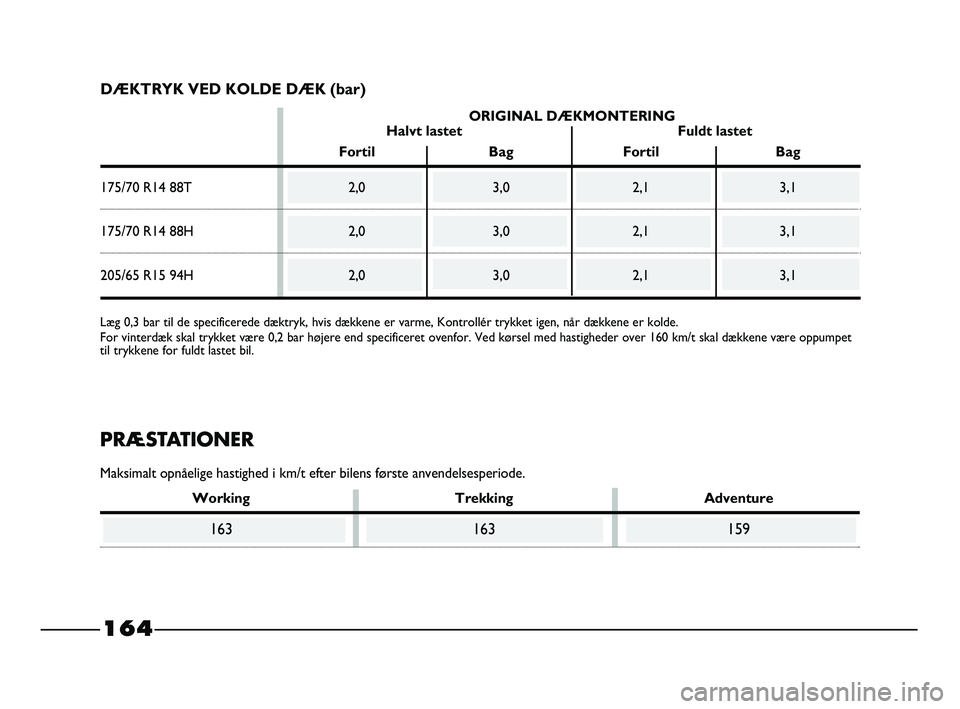

Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme, Kontrollér trykket igen, når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end specificeret ovenfor. Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet
til trykkene for fuldt lastet bil.
ORIGINAL DÆKMONTERING
Halvt lastet Fuldt lastet
Fortil Bag Fortil Bag
175/70 R14 88T 2,0 3,0 2,1 3,1
175/70 R14 88H 2,0 3,0 2,1 3,1
205/65 R15 94H 2,0 3,0 2,1 3,1
DÆKTRYK VED KOLDE DÆK (bar)
164
PRÆSTATIONER
Maksimalt opnåelige hastighed i km/t efter bilens første anvendelsesperiode.
Working Trekking Adventure
163 163 159
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 164

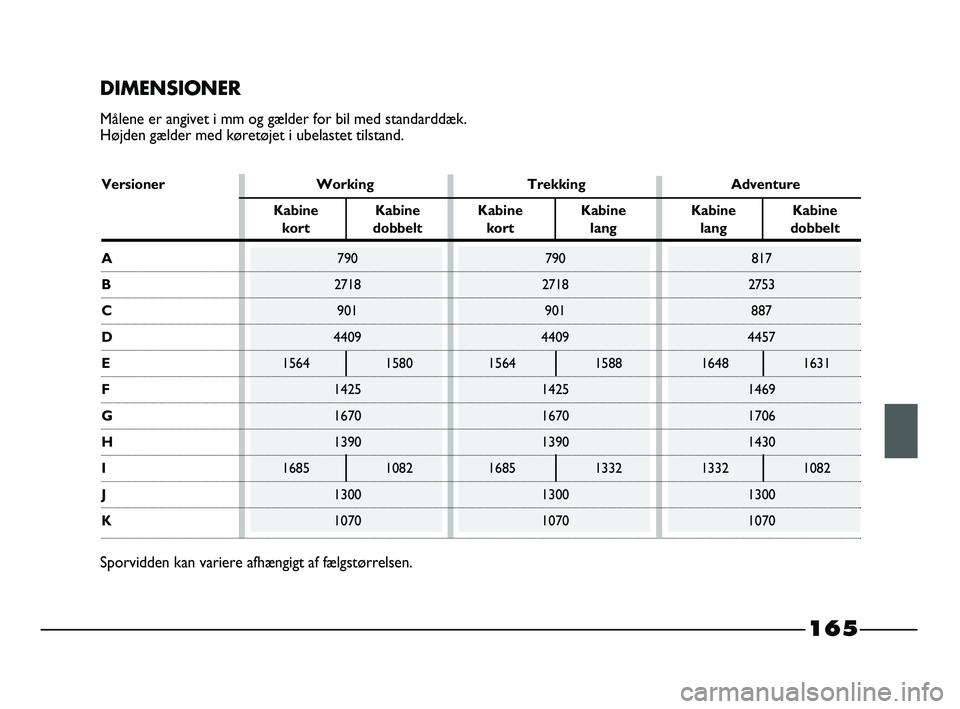

DIMENSIONER
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
Sporvidden kan variere afhængigt af fælgstørrelsen.
165
Versioner Working Trekking Adventure
Kabine Kabine Kabine Kabine Kabine Kabine
kort dobbelt kort lang lang dobbelt
A790 790 817
B2718 2718 2753
C901 901 887
D4409 4409 4457
E1564 1580 1564 1588 1648 1631
F1425 1425 1469
G1670 1670 1706
H1390 1390 1430
I1685 1082 1685 1332 1332 1082
J1300 1300 1300
K1070 1070 1070
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 165

166

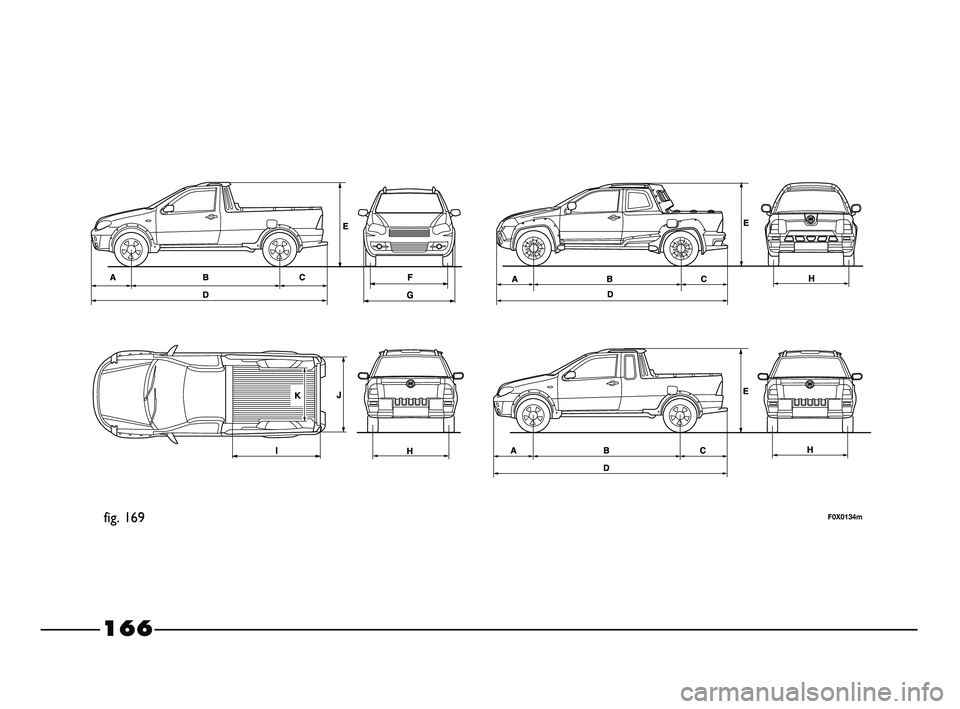

fig. 169F0X0134m
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 166

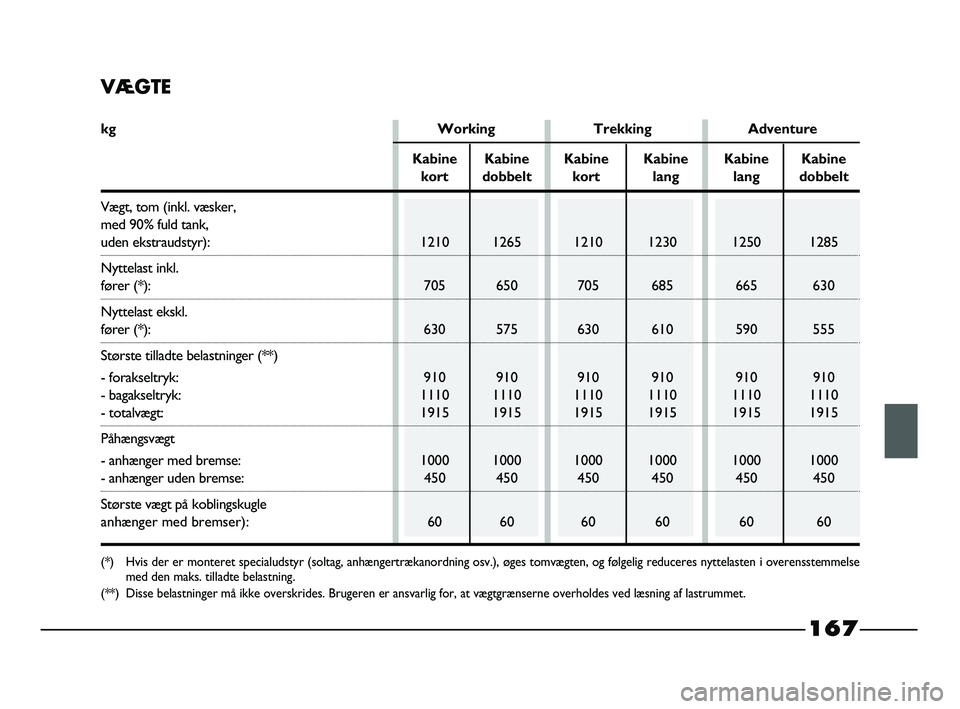

VÆGTE
kg Working Trekking Adventure
Kabine Kabine Kabine Kabine Kabine Kabine
kort dobbelt kort lang lang dobbelt
Vægt, tom (inkl. væsker,
med 90% fuld tank,
uden ekstraudstyr):1210 1265 1210 1230 1250 1285
Nyttelast inkl.
fører (*): 705 650 705 685 665 630
Nyttelast ekskl.
fører (*): 630 575 630 610 590 555
Største tilladte belastninger (**)
- forakseltryk: 910 910 910 910 910 910
- bagakseltryk:1110 1110 1110 1110 1110 1110
- totalvægt:1915 1915 1915 1915 1915 1915
Påhængsvægt
- anhænger med bremse:1000 1000 1000 1000 1000 1000
- anhænger uden bremse: 450 450 450 450 450 450
Største vægt på koblingskugle
anhænger med bremser): 60 60 60 60 60 60
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten i overensstemmelse
med den maks. tilladte belastning.
(**) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning af lastrummet.
167
155-184 STRADA LUM DK 1ed 13-02-2012 10:52 Pagina 167

1.3 Multijet 16V

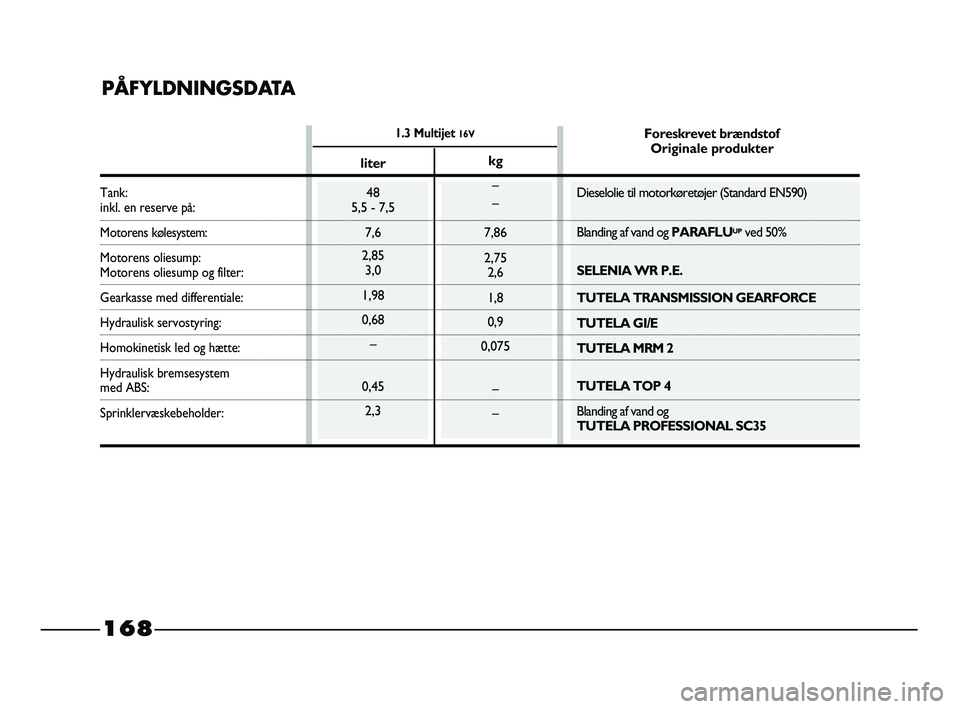

PÅFYLDNINGSDATA
Tank:inkl. en reserve på:
Motorens kølesystem:
Motorens oliesump:
Motorens oliesump og filter:
Gearkasse med differentiale:
Hydraulisk servostyring:
Homokinetisk led og hætte:
Hydraulisk bremsesystem
med ABS:
Sprinklervæskebeholder:
liter
48
5,5 - 7,5
7,6
2,85
3,0
1,98
0,68
–
0,45
2,3Foreskrevet brændstof
Originale produkter
Dieselolie til motorkøretøjer (Standard EN590)
Blanding af vand og PARAFLU
UPved 50%
SELENIA WR P.E.
TUTELA TRANSMISSION GEARFORCE
TUTELA GI/E
TUTELA MRM 2
TUTELA TOP 4
Blanding af vand og
TUTELA PROFESSIONAL SC35 kg
–
–
7,86
2,75
2,6
1,8
0,9
0,075
–
–
168
