VARNING Den elektroniska
insprutningens kontrollsystem
blockerar progressivt bränsleflödet
när motorn står på “övervarvning”
med följande progressiva
effektförluster på själva motorn.
fig. 39
F0X0303m
fig. 40
F0X0304m
Om visaren ställer sig
på det röda området,
stäng omedelbart av
motorn och kontakta Fiats
servicenät.
Om villkoret kvarstår
oberoende av
åtgärderna som gjorts,
stäng av motorn och kontakta
Fiats servicenät.

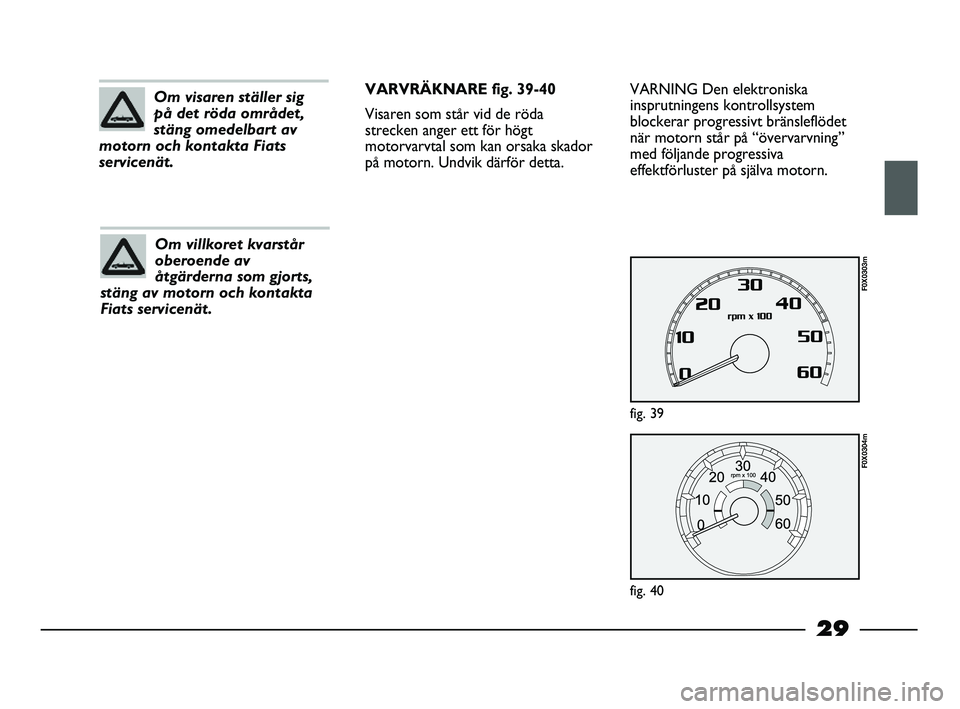

VARVRÄKNARE fig. 39-40
Visaren som står vid de röda
strecken anger ett för högt
motorvarvtal som kan orsaka skador
på motorn. Undvik därför detta.
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 29
Page 32 of 187
30

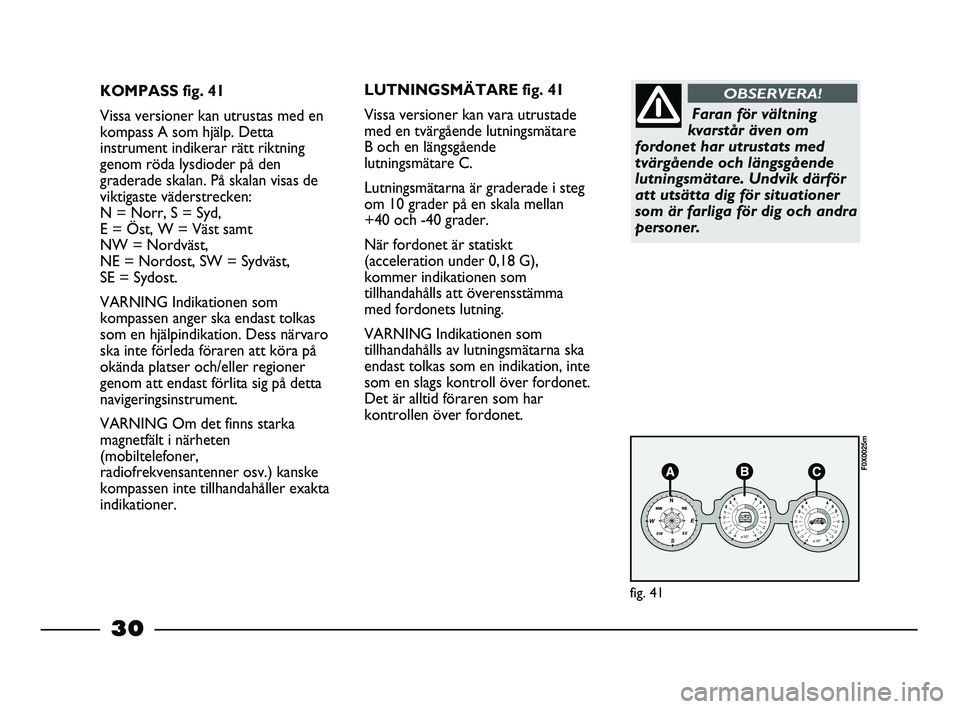

KOMPASS fig. 41
Vissa versioner kan utrustas med en
kompass A som hjälp. Detta
instrument indikerar rätt riktning
genom röda lysdioder på den
graderade skalan. På skalan visas de
viktigaste väderstrecken:
N = Norr, S = Syd,
E = Öst, W = Väst samt
NW = Nordväst,
NE = Nordost, SW = Sydväst,
SE = Sydost.
VARNING Indikationen som
kompassen anger ska endast tolkas
som en hjälpindikation. Dess närvaro
ska inte förleda föraren att köra på
okända platser och/eller regioner
genom att endast förlita sig på detta
navigeringsinstrument.
VARNING Om det finns starka
magnetfält i närheten
(mobiltelefoner,
radiofrekvensantenner osv.) kanske
kompassen inte tillhandahåller exakta
indikationer.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
fig. 41
F0X0025m
LUTNINGSMÄTARE fig. 41
Vissa versioner kan vara utrustade
med en tvärgående lutningsmätare
B och en längsgående
lutningsmätare C.
Lutningsmätarna är graderade i steg
om 10 grader på en skala mellan
+40 och -40 grader.
När fordonet är statiskt
(acceleration under 0,18 G),
kommer indikationen som
tillhandahålls att överensstämma
med fordonets lutning.
VARNING Indikationen som
tillhandahålls av lutningsmätarna ska
endast tolkas som en indikation, inte
som en slags kontroll över fordonet.
Det är alltid föraren som har
kontrollen över fordonet.
Faran för vältning
kvarstår även om
fordonet har utrustats med
tvärgående och längsgående
lutningsmätare. Undvik därför
att utsätta dig för situationer
som är farliga för dig och andra
personer.
OBSERVERA!
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 30
Page 33 of 187
31

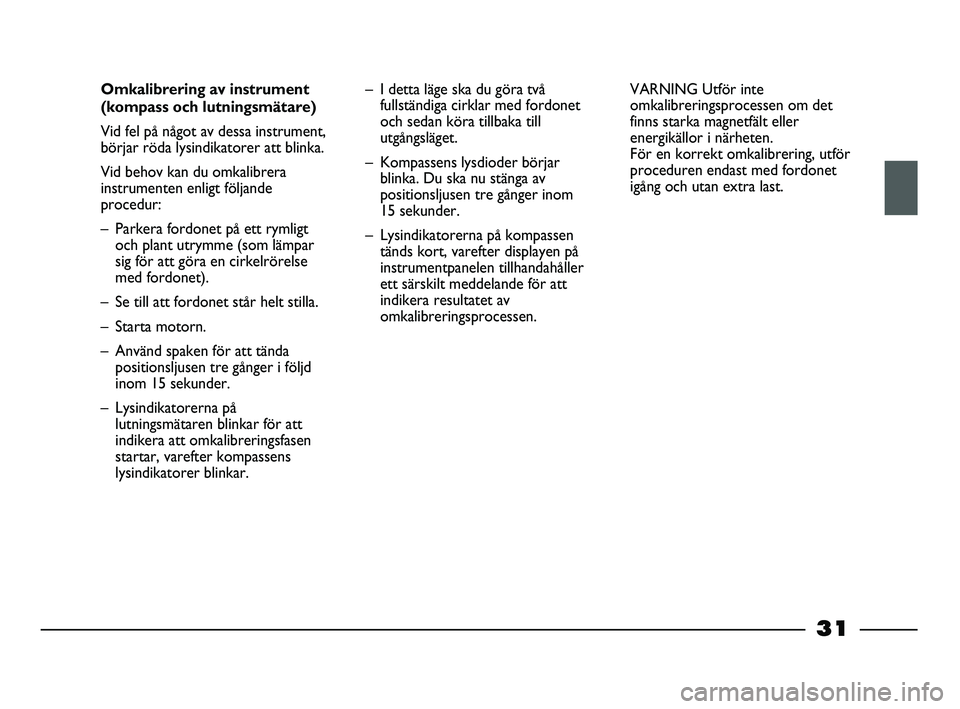

Omkalibrering av instrument
(kompass och lutningsmätare)
Vid fel på något av dessa instrument,
börjar röda lysindikatorer att blinka.
Vid behov kan du omkalibrera
instrumenten enligt följande
procedur:
– Parkera fordonet på ett rymligt
och plant utrymme (som lämpar
sig för att göra en cirkelrörelse
med fordonet).
– Se till att fordonet står helt stilla.
– Starta motorn.
– Använd spaken för att tända
positionsljusen tre gånger i följd
inom 15 sekunder.
– Lysindikatorerna på
lutningsmätaren blinkar för att
indikera att omkalibreringsfasen
startar, varefter kompassens
lysindikatorer blinkar.– I detta läge ska du göra två
fullständiga cirklar med fordonet
och sedan köra tillbaka till
utgångsläget.
– Kompassens lysdioder börjar
blinka. Du ska nu stänga av
positionsljusen tre gånger inom
15 sekunder.
– Lysindikatorerna på kompassen
tänds kort, varefter displayen på
instrumentpanelen tillhandahåller
ett särskilt meddelande för att
indikera resultatet av
omkalibreringsprocessen.VARNING Utför inte
omkalibreringsprocessen om det
finns starka magnetfält eller
energikällor i närheten.
För en korrekt omkalibrering, utför
proceduren endast med fordonet
igång och utan extra last.
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 31
Page 34 of 187
32

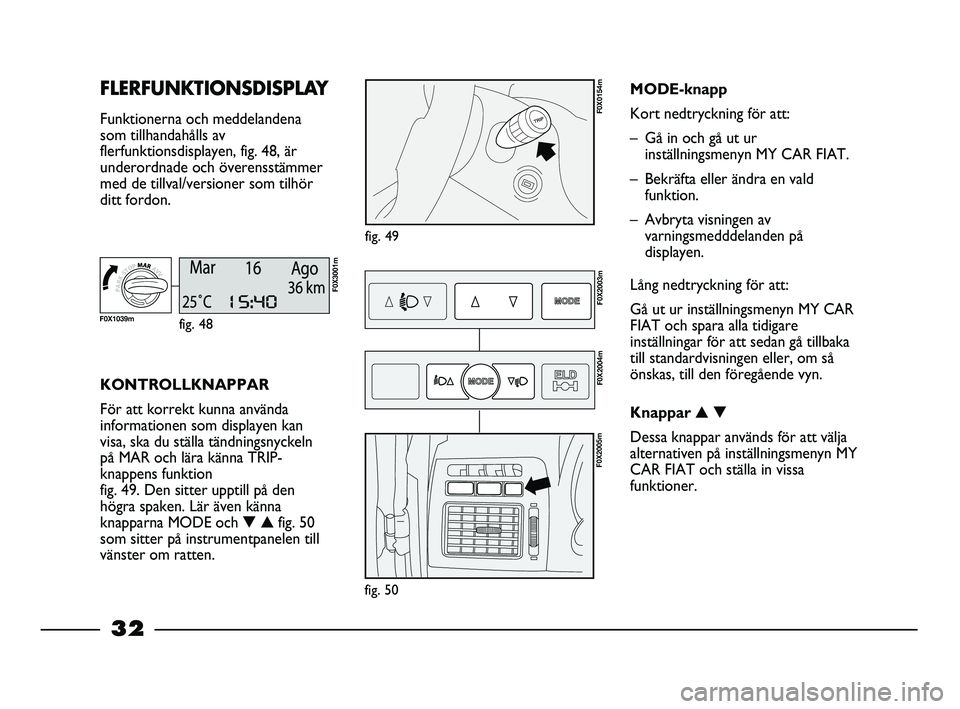

FLERFUNKTIONSDISPLAY
Funktionerna och meddelandena
som tillhandahålls av
flerfunktionsdisplayen, fig. 48, är
underordnade och överensstämmer
med de tillval/versioner som tilhör
ditt fordon.
fig. 49
F0X0154m
KONTROLLKNAPPAR
För att korrekt kunna använda
informationen som displayen kan
visa, ska du ställa tändningsnyckeln
på MAR och lära känna TRIP-
knappens funktion
fig. 49. Den sitter upptill på den
högra spaken. Lär även känna
knapparna MODE och ▼▲ fig. 50
som sitter på instrumentpanelen till
vänster om ratten.MODE-knapp
Kort nedtryckning för att:
– Gå in och gå ut ur
inställningsmenyn MY CAR FIAT.
– Bekräfta eller ändra en vald
funktion.
– Avbryta visningen av
varningsmedddelanden på
displayen.
Lång nedtryckning för att:
Gå ut ur inställningsmenyn MY CAR
FIAT och spara alla tidigare
inställningar för att sedan gå tillbaka
till standardvisningen eller, om så
önskas, till den föregående vyn.
Knappar ▲▼
Dessa knappar används för att välja
alternativen på inställningsmenyn MY
CAR FIAT och ställa in vissa
funktioner.
fig. 48
F0X3001m
F0X1039m
F0X2003m
F0X2004m
fig. 50
F0X2005m
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 32
Page 35 of 187
33
TRIP-knapp
Kort nedtryckning för att:
– Få tillgång till FÄRDDATORNS
information.
Lång nedtryckning för att:
– Nollställa FÄRDDATORNS data

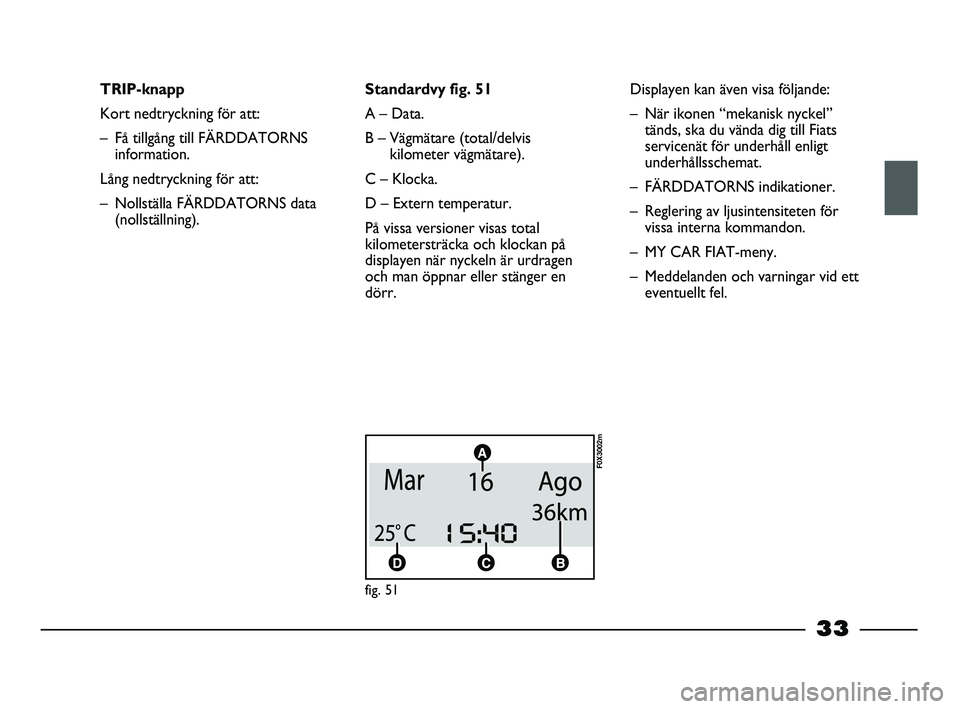

(nollställning).Standardvy fig. 51
A – Data.
B – Vägmätare (total/delvis
kilometer vägmätare).
C – Klocka.
D – Extern temperatur.
På vissa versioner visas total
kilometersträcka och klockan på
displayen när nyckeln är urdragen
och man öppnar eller stänger en
dörr.
F0X3002m
Displayen kan även visa följande:
– När ikonen “mekanisk nyckel”
tänds, ska du vända dig till Fiats
servicenät för underhåll enligt
underhållsschemat.
– FÄRDDATORNS indikationer.
– Reglering av ljusintensiteten för
vissa interna kommandon.
– MY CAR FIAT-meny.
– Meddelanden och varningar vid ett
eventuellt fel.
fig. 51
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 33
Page 36 of 187
34

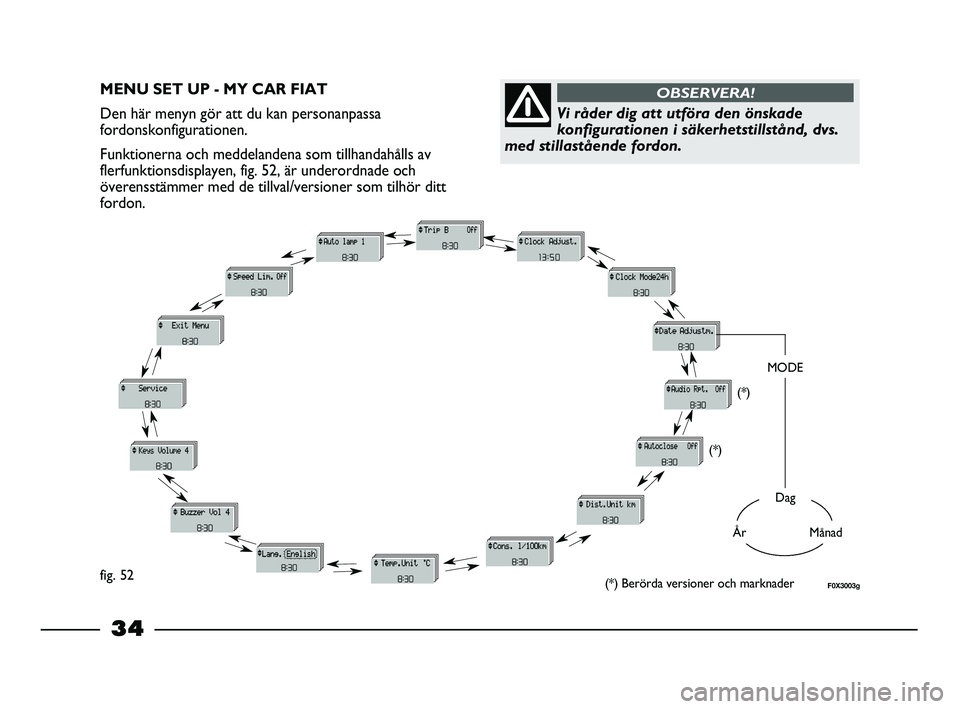

MENU SET UP - MY CAR FIAT
Den här menyn gör att du kan personanpassa
fordonskonfigurationen.
Funktionerna och meddelandena som tillhandahålls av
flerfunktionsdisplayen, fig. 52, är underordnade och
överensstämmer med de tillval/versioner som tilhör ditt
fordon.
Vi råder dig att utföra den önskade
konfigurationen i säkerhetstillstånd, dvs.
med stillastående fordon.
OBSERVERA!
F0X3003gfig. 52
Dag
ÅrMånad
MODE
(*) Berörda versioner och marknader(*)
(*)
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 34
Page 37 of 187
35

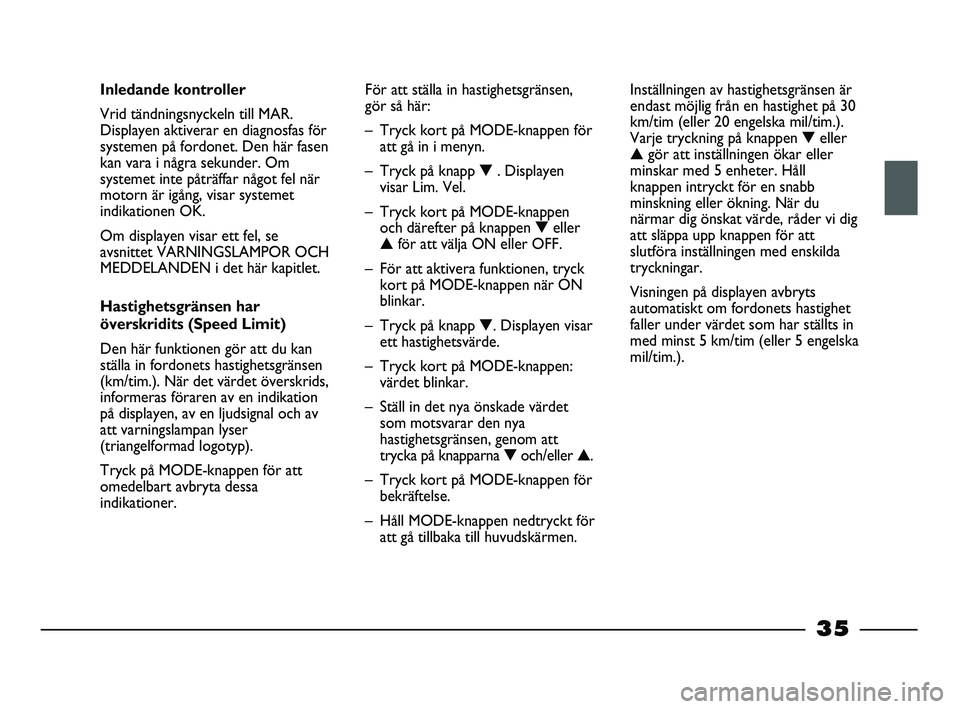

Inledande kontroller
Vrid tändningsnyckeln till MAR.
Displayen aktiverar en diagnosfas för
systemen på fordonet. Den här fasen
kan vara i några sekunder. Om
systemet inte påträffar något fel när
motorn är igång, visar systemet
indikationen OK.
Om displayen visar ett fel, se
avsnittet VARNINGSLAMPOR OCH
MEDDELANDEN i det här kapitlet.
Hastighetsgränsen har
överskridits (Speed Limit)
Den här funktionen gör att du kan
ställa in fordonets hastighetsgränsen
(km/tim.). När det värdet överskrids,
informeras föraren av en indikation
på displayen, av en ljudsignal och av
att varningslampan lyser
(triangelformad logotyp).
Tryck på MODE-knappen för att
omedelbart avbryta dessa
indikationer. För att ställa in hastighetsgränsen,
gör så här:
– Tryck kort på MODE-knappen för
att gå in i menyn.
– Tryck på knapp ▼. Displayen
visar Lim. Vel.
– Tryck kort på MODE-knappen
och därefter på knappen ▼eller
▲för att välja ON eller OFF.
– För att aktivera funktionen, tryck
kort på MODE-knappen när ON
blinkar.
– Tryck på knapp ▼. Displayen visar
ett hastighetsvärde.
– Tryck kort på MODE-knappen:
värdet blinkar.
– Ställ in det nya önskade värdet
som motsvarar den nya
hastighetsgränsen, genom att
trycka på knapparna ▼och/eller ▲.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.Inställningen av hastighetsgränsen är
endast möjlig från en hastighet på 30
km/tim (eller 20 engelska mil/tim.).
Varje tryckning på knappen ▼eller
▲gör att inställningen ökar eller
minskar med 5 enheter. Håll
knappen intryckt för en snabb
minskning eller ökning. När du
närmar dig önskat värde, råder vi dig
att släppa upp knappen för att
slutföra inställningen med enskilda
tryckningar.
Visningen på displayen avbryts
automatiskt om fordonets hastighet
faller under värdet som har ställts in
med minst 5 km/tim (eller 5 engelska
mil/tim.).
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 35
Page 38 of 187
36

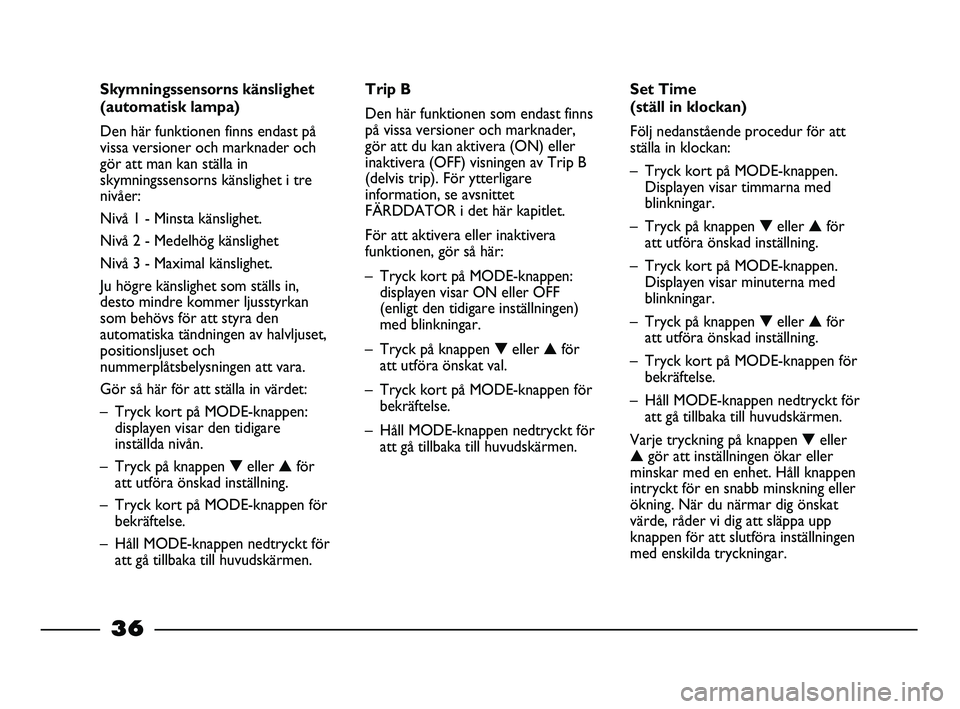

Skymningssensorns känslighet
(automatisk lampa)
Den här funktionen finns endast på
vissa versioner och marknader och
gör att man kan ställa in
skymningssensorns känslighet i tre
nivåer:
Nivå 1 - Minsta känslighet.
Nivå 2 - Medelhög känslighet
Nivå 3 - Maximal känslighet.
Ju högre känslighet som ställs in,
desto mindre kommer ljusstyrkan
som behövs för att styra den
automatiska tändningen av halvljuset,
positionsljuset och
nummerplåtsbelysningen att vara.
Gör så här för att ställa in värdet:
– Tryck kort på MODE-knappen:
displayen visar den tidigare
inställda nivån.
– Tryck på knappen ▼eller ▲för
att utföra önskad inställning.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.Trip B
Den här funktionen som endast finns
på vissa versioner och marknader,
gör att du kan aktivera (ON) eller
inaktivera (OFF) visningen av Trip B
(delvis trip). För ytterligare
information, se avsnittet
FÄRDDATOR i det här kapitlet.
För att aktivera eller inaktivera
funktionen, gör så här:
– Tryck kort på MODE-knappen:
displayen visar ON eller OFF
(enligt den tidigare inställningen)
med blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskat val.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.Set Time
(ställ in klockan)
Följ nedanstående procedur för att
ställa in klockan:
– Tryck kort på MODE-knappen.
Displayen visar timmarna med
blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskad inställning.
– Tryck kort på MODE-knappen.
Displayen visar minuterna med
blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskad inställning.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.
Varje tryckning på knappen ▼eller
▲gör att inställningen ökar eller
minskar med en enhet. Håll knappen
intryckt för en snabb minskning eller
ökning. När du närmar dig önskat
värde, råder vi dig att släppa upp
knappen för att slutföra inställningen
med enskilda tryckningar.
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 36
Page 39 of 187
37
Clock Mode
(12 timmar eller 24 timmar)
För att välja typ av tidsvisning
(12 timmar eller 24 timmar),
gör så här:
– Tryck kort på MODE-knappen:
displayen visar läget som tidigare
ställdes in med blinkningar.
– Tryck på knappen ▼eller ▲för
att välja mellan 12 timmar eller 24
timmar.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.

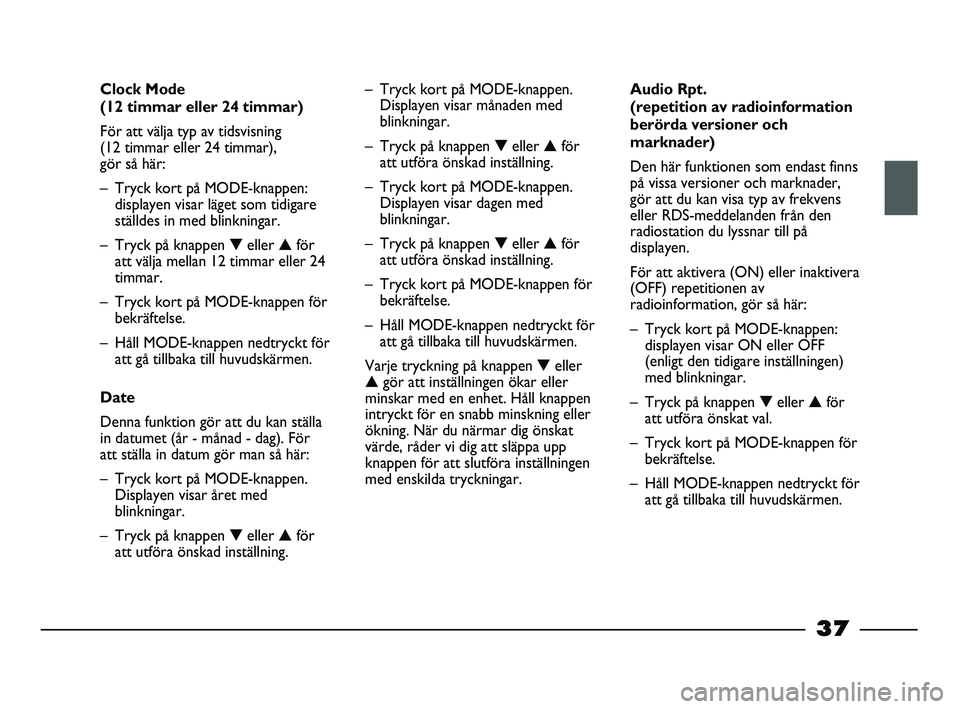

Date
Denna funktion gör att du kan ställa
in datumet (år - månad - dag). För
att ställa in datum gör man så här:
– Tryck kort på MODE-knappen.
Displayen visar året med
blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskad inställning.– Tryck kort på MODE-knappen.
Displayen visar månaden med
blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskad inställning.
– Tryck kort på MODE-knappen.
Displayen visar dagen med
blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskad inställning.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.
Varje tryckning på knappen ▼eller
▲gör att inställningen ökar eller
minskar med en enhet. Håll knappen
intryckt för en snabb minskning eller
ökning. När du närmar dig önskat
värde, råder vi dig att släppa upp
knappen för att slutföra inställningen
med enskilda tryckningar.Audio Rpt.
(repetition av radioinformation
berörda versioner och
marknader)
Den här funktionen som endast finns
på vissa versioner och marknader,
gör att du kan visa typ av frekvens
eller RDS-meddelanden från den
radiostation du lyssnar till på
displayen.
För att aktivera (ON) eller inaktivera
(OFF) repetitionen av
radioinformation, gör så här:
– Tryck kort på MODE-knappen:
displayen visar ON eller OFF
(enligt den tidigare inställningen)
med blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskat val.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 37
Page 40 of 187
38
Cons. (måttenhet för
bränsleförbrukningen)
Den här funktionen som endast finns
på vissa versioner och marknader,
gör att du kan välja vilken måttenhet
som ska användas vid beräkningen av
bränsleförbrukningen: km/l eller
1/100 km.
Gör så här:
– Tryck kort på MODE-knappen:
displayen visar km/l eller l/100 km
(enligt den tidigare inställningen)
med blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskat val.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för

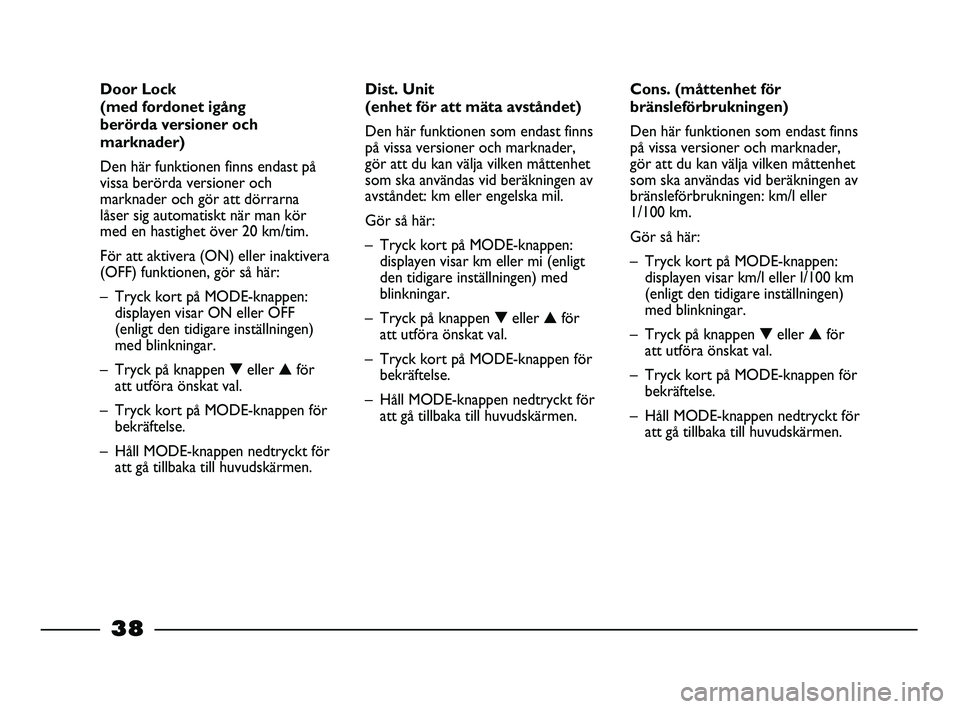

att gå tillbaka till huvudskärmen. Door Lock
(med fordonet igång
berörda versioner och
marknader)
Den här funktionen finns endast på
vissa berörda versioner och
marknader och gör att dörrarna
låser sig automatiskt när man kör
med en hastighet över 20 km/tim.
För att aktivera (ON) eller inaktivera
(OFF) funktionen, gör så här:
– Tryck kort på MODE-knappen:
displayen visar ON eller OFF
(enligt den tidigare inställningen)
med blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskat val.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.Dist. Unit
(enhet för att mäta avståndet)
Den här funktionen som endast finns
på vissa versioner och marknader,
gör att du kan välja vilken måttenhet
som ska användas vid beräkningen av
avståndet: km eller engelska mil.
Gör så här:
– Tryck kort på MODE-knappen:
displayen visar km eller mi (enligt
den tidigare inställningen) med
blinkningar.
– Tryck på knappen ▼eller ▲för
att utföra önskat val.
– Tryck kort på MODE-knappen för
bekräftelse.
– Håll MODE-knappen nedtryckt för
att gå tillbaka till huvudskärmen.
007-044 STRADA LUM SW 1ed 4-04-2012 9:16 Pagina 38
