FIAT STRADA 2015 Instructieboek (in Dutch)

119
fig. 135
F0X0115m
fig. 136
F0X0116m
fig. 137
F0X0117m

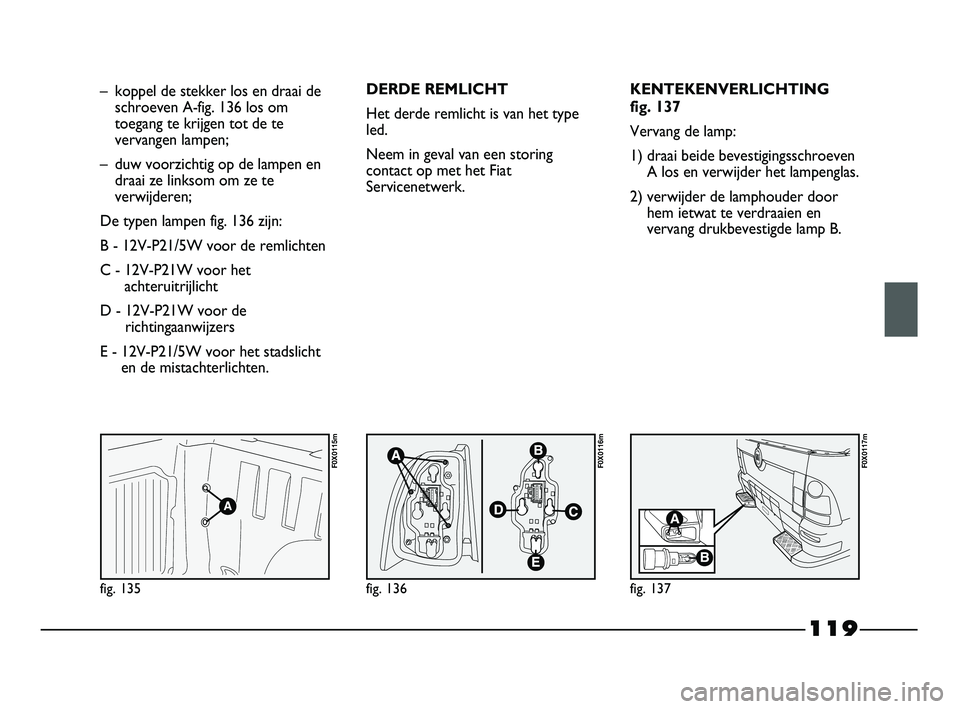

– koppel de stekker los en draai de
schroeven A-fig. 136 los om
toegang te krijgen tot de te
vervangen lampen;
– duw voorzichtig op de lampen en
draai ze linksom om ze te
verwijderen;
De typen lampen fig. 136 zijn:
B - 12V-P21/5W voor de remlichten
C - 12V-P21W voor het
achteruitrijlicht
D - 12V-P21W voor de
richtingaanwijzers
E - 12V-P21/5W voor het stadslicht
en de mistachterlichten.DERDE REMLICHT
Het derde remlicht is van het type
led.
Neem in geval van een storing
contact op met het Fiat
Servicenetwerk.KENTEKENVERLICHTING
fig. 137
Vervang de lamp:
1) draai beide bevestigingsschroeven
A los en verwijder het lampenglas.
2) verwijder de lamphouder door
hem ietwat te verdraaien en
vervang drukbevestigde lamp B.
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 119

120

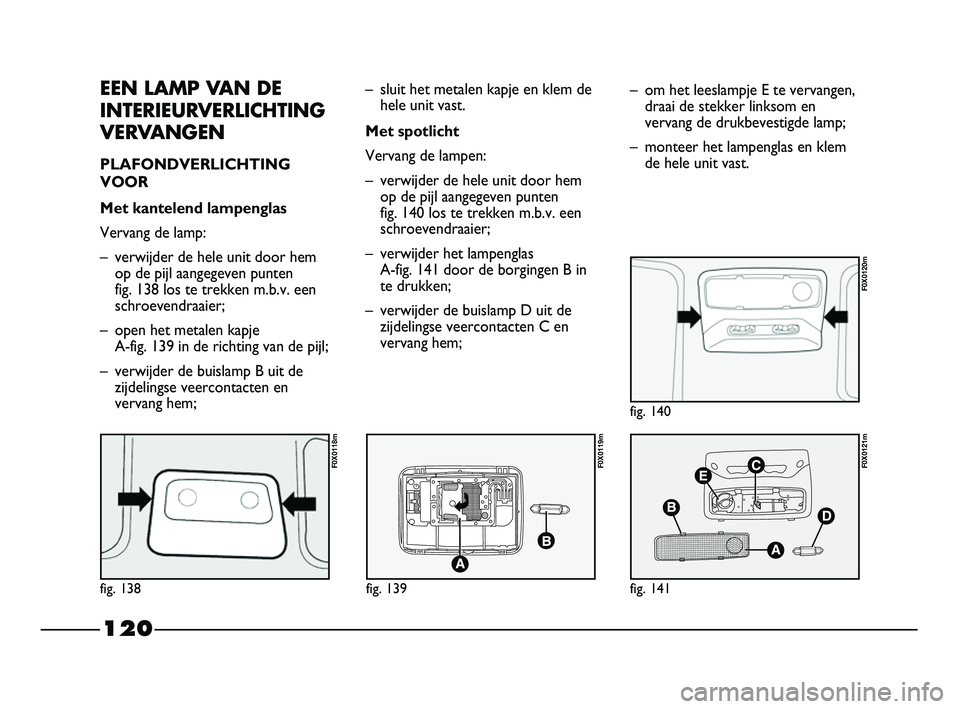

EEN LAMP VAN DE
INTERIEURVERLICHTING
VERVANGEN
PLAFONDVERLICHTING
VOOR
Met kantelend lampenglas
Vervang de lamp:
– verwijder de hele unit door hem
op de pijl aangegeven punten
fig. 138 los te trekken m.b.v. een
schroevendraaier;
– open het metalen kapje
A-fig. 139 in de richting van de pijl;
– verwijder de buislamp B uit de
zijdelingse veercontacten en
vervang hem;– sluit het metalen kapje en klem de
hele unit vast.
Met spotlicht
Vervang de lampen:
– verwijder de hele unit door hem
op de pijl aangegeven punten
fig. 140 los te trekken m.b.v. een
schroevendraaier;
– verwijder het lampenglas
A-fig. 141 door de borgingen B in
te drukken;
– verwijder de buislamp D uit de
zijdelingse veercontacten C en
vervang hem;– om het leeslampje E te vervangen,
draai de stekker linksom en
vervang de drukbevestigde lamp;
– monteer het lampenglas en klem
de hele unit vast.
fig. 138
F0X0118m
fig. 139
F0X0119m
fig. 141
F0X0121m
fig. 140
F0X0120m
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 120

121
fig. 143
F0X0123m
fig. 142
F0X0122m
fig. 144
F0X0124m
fig. 145
F0X0125m
DASHBOARDKASTVERLICHTING
fig. 144 (voor bepaalde
versies/markten)
Vervang de buislamp:
– verwijder het lampenglas A door
het ietwat in te drukken en naar
beneden te trekken;
– verwijder de buislamp B uit de
zijdelingse veercontacten;
– maak het lampenglas A vast door
het naar boven te drukken.
ZEKERINGEN
VERVANGEN
Het elektrische systeem wordt
beveiligd door zekeringen: bij een
storing of bij oneigenlijk gebruik van
het systeem brandt de zekering door.
Als een elektrisch onderdeel niet
werkt, moet gecontroleerd worden
of de zekering niet is doorgebrand:
de geleidende band A-fig. 145 mag
niet onderbroken zijn.
Als dit wel het geval is, dan moet de
zekering worden vervangen door
een nieuw exemplaar met dezelfde
stroomsterkte (zelfde kleur).
B intacte zekering.
C zekering met doorgebrande
geleidende band. PLAFONDVERLICHTING
ACHTER
(voor bepaalde versies/markten)
Vervang de buislamp:
– verwijder de hele unit door hem
op de pijl aangegeven punten
fig. 142 los te trekken;
– open de reflector A-fig. 143 en
vervang de buislamp B uit de
zijdelingse veercontacten.
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 121

122
Als een hoofdzekering
(MEGA-FUSE,
MIDIFUSE) doorbrandt, neem
dan contact op met het Fiat
Servicenetwerk.

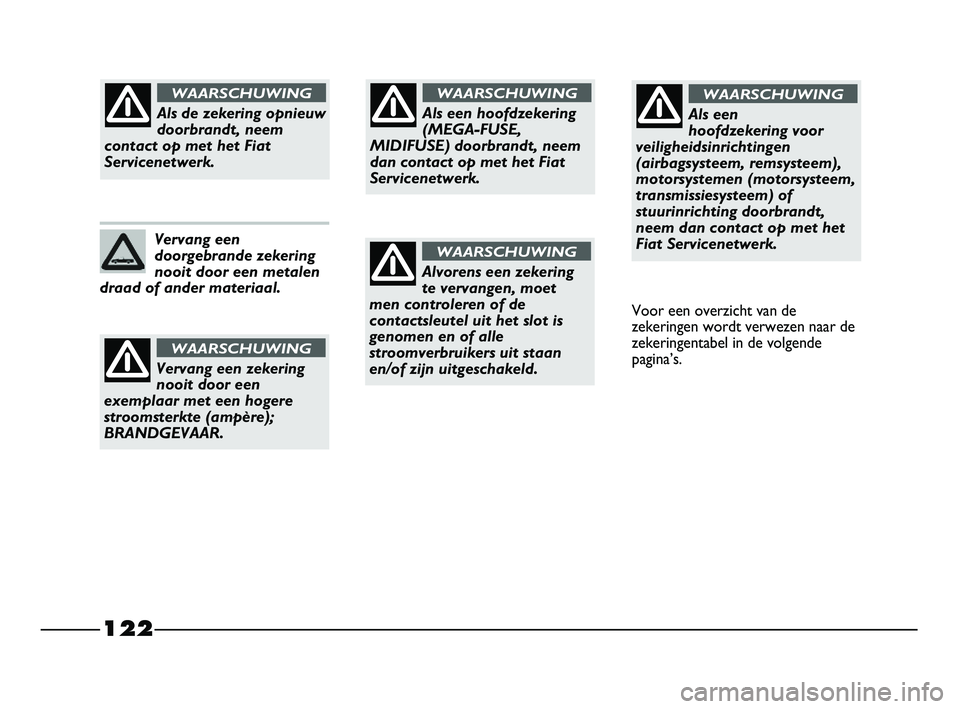

WAARSCHUWING
Alvorens een zekering
te vervangen, moet
men controleren of de
contactsleutel uit het slot is
genomen en of alle
stroomverbruikers uit staan
en/of zijn uitgeschakeld.
WAARSCHUWING
Als een
hoofdzekering voor
veiligheidsinrichtingen
(airbagsysteem, remsysteem),
motorsystemen (motorsysteem,
transmissiesysteem) of
stuurinrichting doorbrandt,
neem dan contact op met het
Fiat Servicenetwerk.
WAARSCHUWING
Voor een overzicht van de
zekeringen wordt verwezen naar de
zekeringentabel in de volgende
pagina’s.
Vervang een
doorgebrande zekering
nooit door een metalen
draad of ander materiaal.
Als de zekering opnieuw
doorbrandt, neem
contact op met het Fiat
Servicenetwerk.
WAARSCHUWING
Vervang een zekering
nooit door een
exemplaar met een hogere
stroomsterkte (ampère);
BRANDGEVAAR.
WAARSCHUWING
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 122

123
Om de zekeringenkast te openen
fig. 143, draai de schroeven
A-fig. 144 los en verwijder het
deksel B.
Op de achterkant van het deksel zijn
de identificatienummers van de
voornaamste elektrische onderdelen
die met de zekeringen
overeenkomen aangegeven.
fig. 143
F0X0126m
fig. 144
F0X0127m

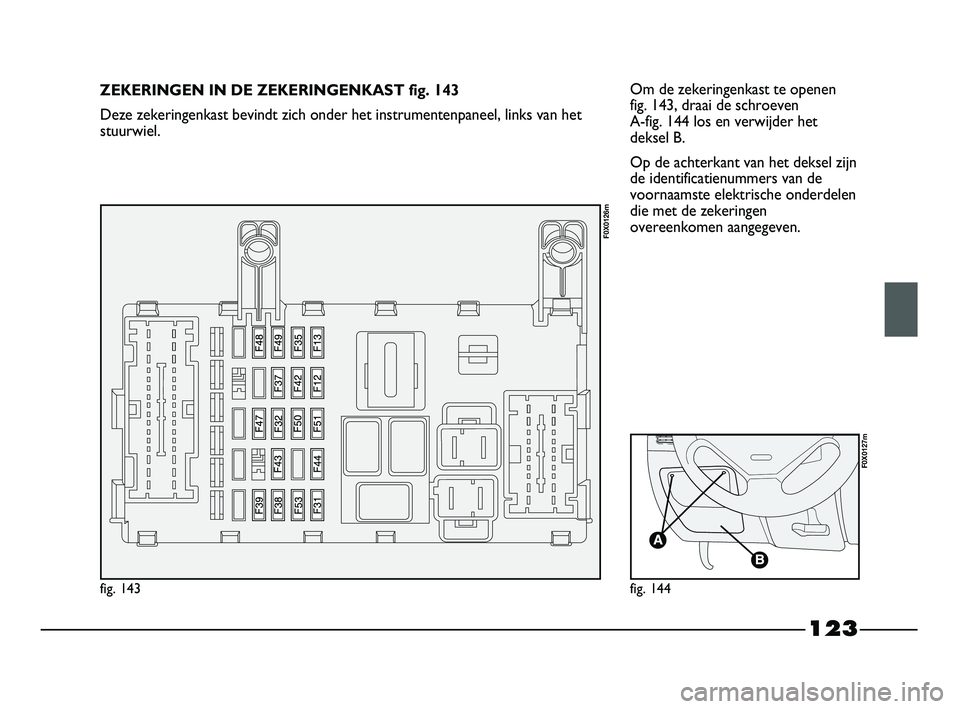

ZEKERINGEN IN DE ZEKERINGENKAST fig. 143
Deze zekeringenkast bevindt zich onder het instrumentenpaneel, links van het
stuurwiel.
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 123

124
ZEKERINGENKAST IN
MOTORRUIMTE fig. 145
Verwijder het deksel om de
zekeringenkast te openen.
fig. 145
F0X0128m
Als de motorruimte
moet worden
schoongespoten,
voorkom dan dat de waterstraal
rechtstreeks op de
zekeringenkast in de
motorruimte wordt gericht.
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 124

125
ZEKERINGENTABEL
Stroomverbruiker Nr. Zekering Ampère Plaats
F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F5315A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Rechter dimlicht
Linker dimlicht, koplampverstelling
Voeding voor achteruitrijlicht, relaisspoelen op zekeringenkast
motorruimte, handbediend klimaatregelsysteem
Voeding +30 bediening buitenverlichting
Voedin schakelaar remlichten (NC-signaal)
Remlichten, regeleenheid instrumentenpaneel
Centrale portiervergrendeling
Voeding +30 plafondverlichting, verlichting dashboardkastje, autoradio
ABS-regeleenheid
Ruitenwissers, bidirectionele pomp
Stopcontact - aansteker
Elektrische ruitbediening linksvoor
Elektrische ruitbediening rechtsvoor
+15 stroomverbruikers voeding voor autoradio, elektrisch
verstelbare spiegels, verlichting midden- en zijconsole, verlichting
bediening elektrische spiegels
Airbagsysteem
+ voeding voor kentekenverlichting, verlichting bediening
verwarming, verlichting stopcontact - aansteker, verlichting autoradio
Richtingaanwijzers, alarmknipperlichten, regeleenheid instrumentenpaneelfig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 125

126
Stroomverbruiker Nr. Zekering Ampère Plaats
Voorgloeibougies
Zekeringenkast dashboard - basis
Zekeringenkast dashboard - optie
Contactslot
Anti-slipsysteem
Enkele snelheid - eerste snelheid koelventilator
Enkele snelheid - tweede snelheid koelventilator
Elektrische ventilator klimaatregeling
Claxon
Generator snelheidsmeter, magneetklep actieve-koolfilter,
voorgloeiregeleenheid, secundaire belastingen, motorregelsysteem
Rechter grootlicht
Linker grootlicht
Motorregeleenheid, relais motorregelsysteem, wisselrelais
motorkoelsysteem
Motorregeleenheid (voeding), magneetkleppengroep dieseloliepomp
Motorregeleenheid
Aircocompressor
Verwarmd filter
Brandstofpomp, afsluitsysteem
Extra koplampen
+ 15 pluspool via ingeschakeld contact
Mistlampen voorF00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15Afig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
(*)
Voor bepaalde versies/markten
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 126

127

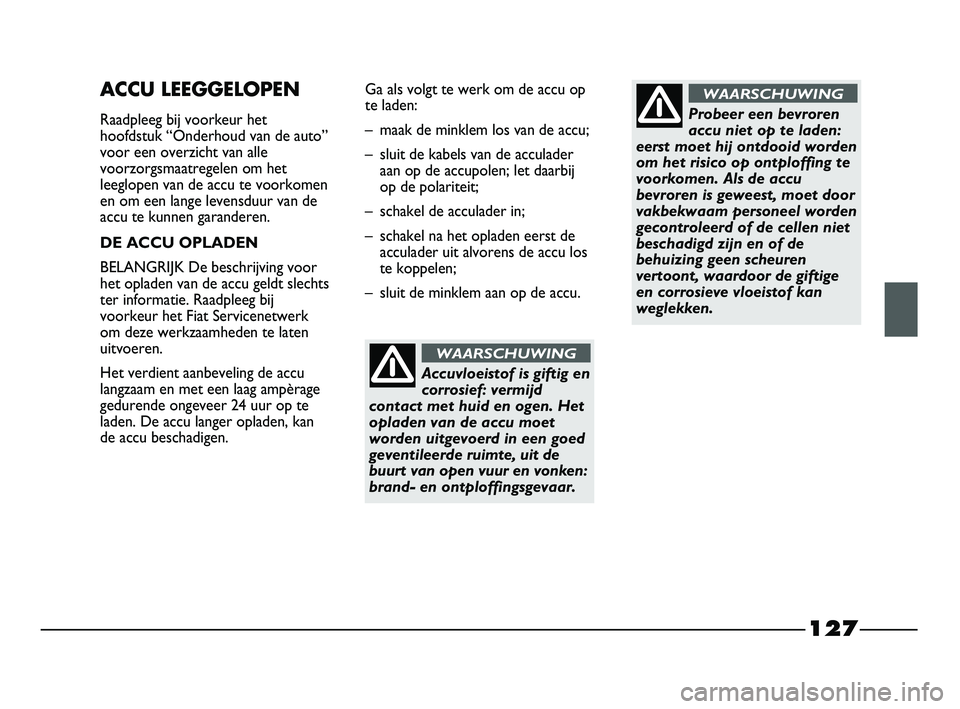

ACCU LEEGGELOPEN
Raadpleeg bij voorkeur het
hoofdstuk “Onderhoud van de auto”
voor een overzicht van alle
voorzorgsmaatregelen om het
leeglopen van de accu te voorkomen
en om een lange levensduur van de
accu te kunnen garanderen.
DE ACCU OPLADEN
BELANGRIJK De beschrijving voor
het opladen van de accu geldt slechts
ter informatie. Raadpleeg bij
voorkeur het Fiat Servicenetwerk
om deze werkzaamheden te laten
uitvoeren.
Het verdient aanbeveling de accu
langzaam en met een laag ampèrage
gedurende ongeveer 24 uur op te
laden. De accu langer opladen, kan
de accu beschadigen.Ga als volgt te werk om de accu op
te laden:
– maak de minklem los van de accu;
– sluit de kabels van de acculader
aan op de accupolen; let daarbij
op de polariteit;
– schakel de acculader in;
– schakel na het opladen eerst de
acculader uit alvorens de accu los
te koppelen;
– sluit de minklem aan op de accu.
Accuvloeistof is giftig en
corrosief: vermijd
contact met huid en ogen. Het
opladen van de accu moet
worden uitgevoerd in een goed
geventileerde ruimte, uit de
buurt van open vuur en vonken:
brand- en ontploffingsgevaar.
WAARSCHUWING
Probeer een bevroren
accu niet op te laden:
eerst moet hij ontdooid worden
om het risico op ontploffing te
voorkomen. Als de accu
bevroren is geweest, moet door
vakbekwaam personeel worden
gecontroleerd of de cellen niet
beschadigd zijn en of de
behuizing geen scheuren
vertoont, waardoor de giftige
en corrosieve vloeistof kan
weglekken.
WAARSCHUWING
107-132 STRADA LUM NL 1ed 10-01-2012 15:18 Pagina 127

128

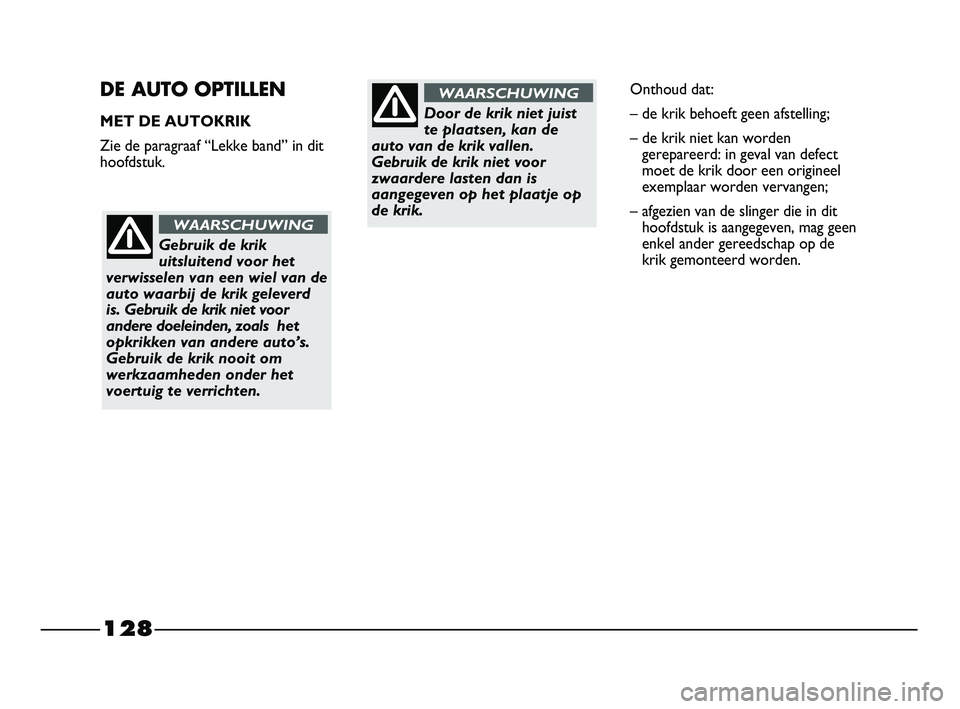

DE AUTO OPTILLEN
MET DE AUTOKRIK
Zie de paragraaf “Lekke band” in dit
hoofdstuk.
Gebruik de krik
uitsluitend voor het
verwisselen van een wiel van de
auto waarbij de krik geleverd
is. Gebruik de krik niet voor
andere doeleinden, zoals het
opkrikken van andere auto’s.
Gebruik de krik nooit om
werkzaamheden onder het
