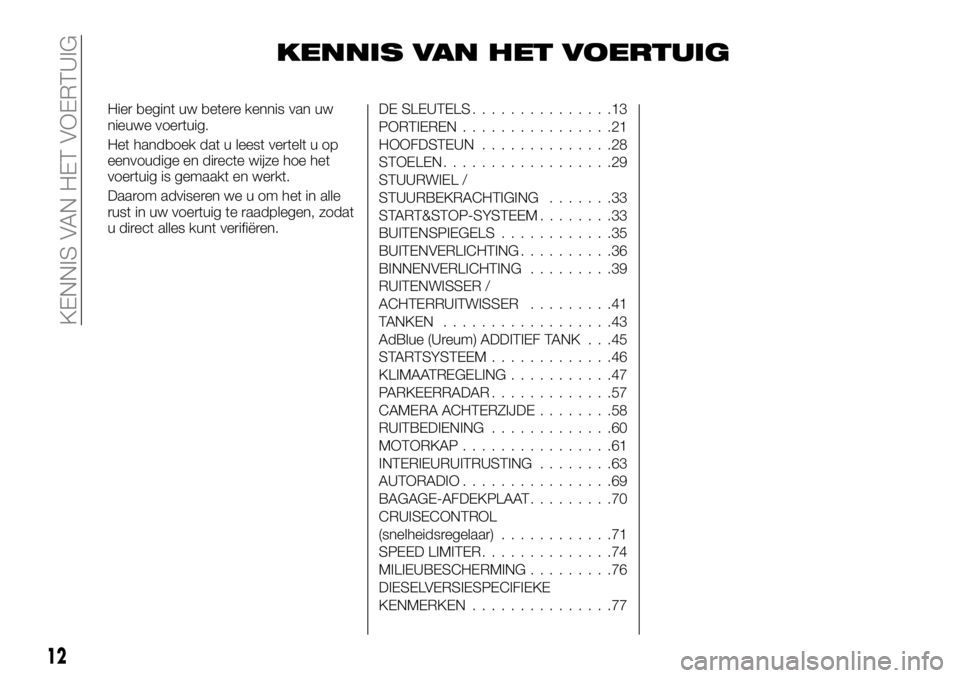

KENNIS VAN HET VOERTUIG
Hier begint uw betere kennis van uw
nieuwe voertuig.
Het handboek dat u leest vertelt u op
eenvoudige en directe wijze hoe het
voertuig is gemaakt en werkt.
Daarom adviseren we u om het in alle
rust in uw voertuig te raadplegen, zodat
u direct alles kunt verifiëren.DE SLEUTELS...............13
PORTIEREN................21
HOOFDSTEUN..............28
STOELEN..................29
STUURWIEL /
STUURBEKRACHTIGING.......33
START&STOP-SYSTEEM........33
BUITENSPIEGELS............35
BUITENVERLICHTING..........36
BINNENVERLICHTING.........39
RUITENWISSER /
ACHTERRUITWISSER.........41
TANKEN..................43
AdBlue (Ureum) ADDITIEF TANK . . .45
STARTSYSTEEM.............46
KLIMAATREGELING...........47
PARKEERRADAR.............57
CAMERA ACHTERZIJDE........58
RUITBEDIENING.............60
MOTORKAP................61
INTERIEURUITRUSTING........63
AUTORADIO................69
BAGAGE-AFDEKPLAAT.........70
CRUISECONTROL
(snelheidsregelaar)............71
SPEED LIMITER..............74
MILIEUBESCHERMING.........76
DIESELVERSIESPECIFIEKE
KENMERKEN...............77
12
KENNIS VAN HET VOERTUIG

AdBlue (Ureum)
ADDITIEF TANK
Zorg dat u zich houdt aan de wetten
van het land waar u zich bevindt.
Vergeet niet dat als de eigenaar van het
voertuig zich niet aan de geldende
wetten houdt, er rechtelijke gevolgen
zouden kunnen zijn.
Werkingsprincipe
Gebruik van additieven verlaagt de
uitstoot van verontreinigende stoffen,
doordat deze worden omgezet in
waterdamp en stikstof.
Vullen
Nuttige tankinhoud: Ongeveer 20 liter.
Open het linkervoorportier om klep A te
openen. Schroef dop 1 los.
43)
9) 10) 11)
BELANGRIJK Vul op voertuigen met
Start&Stop-functie het AdBlue (Ureum)
additief bij als de motor volledig is
afgezet. Zet altijd de motor af
(raadpleeg de informatie over het
starten en afzetten van de motor).
AdBlue (Ureum) additief kwaliteit
Gebruik alleen additieven die voldoen
aan de norm ISO 22241 en conform
het etiket op de tankklep.
Gemiddeld brandstofverbruik
Ongeveer 2 l/1000 km, afhankelijk van
de versie van het voertuig en de rijstijl.
Voorzorgsmaatregelen voor de
bediening
Lees altijd de informatie over het
AdBlue (Ureum) additiefpakket.
Ga zorgvuldig om met additieven. Ze
kunnen kleding, schoenen,
chassisonderdelen, enz. beschadigen.
Als het additief over gelakte
oppervlakken stroomt of deze
verontreinigt, reinig het oppervlak dan
snel met een vochtige doek.
In extreem koude klimaten
Het voertuig is voorzien van een
verwarmingssysteem voor AdBlue
(Ureum) additief om in zeer koud weer
te kunnen rijden.
Voorzorgsmaatregelen voor het
bijvullen van de tank
Het AdBlue (Ureum) additief bevriest bij
temperaturen lager dan ongeveer -10
°C.Probeer in dit geval deze niet (bij) te
vullen. Als het controlelampjeop het
instrumentenpaneel aangaat, raden we
u echter aan het AdBlue (Ureum)
additief bij te vullen of bij te laten vullen
door een gekwalificeerd professional.
44)
BELANGRIJK
43)De tankdop is specifiek. Als deze
vervangen moet worden, gebruik dan
dezelfde als het origineel. Neem contact op
met het Fiat Servicenetwerk. Was het
vulgebied niet met een hogedrukspuit.
44)Het AdBlue (Urea) additief mag niet in
contact komen met ogen of huid. Gebeurt
dit toch, spoel dan grondig uit met water.
Raadpleeg, indien nodig, een arts.
BELANGRIJK
9)Er mogen aan geen enkel deel van het
systeem werkzaamheden worden verricht.
Om eventuele schade te vermijden, is
alleen gekwalificeerd personeel van het Fiat
Servicenetwerk bevoegd werkzaamheden
aan het systeem te verrichten.
10)Vul de AdBlue (Ureum) additieftank
(minimaal 10 liter) zodra het speciale bericht
wordt weergegeven en raadpleeg de
instructies voor het bijvullen. Gevaar dat het
voertuig stilvalt.
86T40504
45

11)Controleer na het bijvullen van de
AdBlue (Ureum) additieftank of de dop en
klep gesloten zijn, start de motor en
WACHT 10 seconden met stilstaand
voertuig en draaiende motor, voordat u
verder rijdt. Doet u dit niet, dan wordt het
bijvullen van de tank pas na een paar
minuten rijden automatisch gedetecteerd.
Het bijbehorende bericht en/of de
controlelampjes zijn nog steeds zichtbaar
tot het systeem detecteert dat de tank is
bijgevuld.STARTSYSTEEM
45) 46) 47) 48) 49)
S fig. 87: "Stopstand" Neem de
sleutel uit en draai het stuurwiel tot het
slot wordt ingeschakeld, om het
stuurwiel te vergrendelen. Gebruik
zowel de sleutel als het stuurwiel
zonder kracht uit te oefenen, om het
stuurwiel te ontgrendelen.
A: Stand accessoires: Als de
startinrichting wordt uitgeschakeld,
blijven de accessoires (autoradio, enz.)
werken.
M: Schakelstand. Met
geïntroduceerde startinrichting.
D: Rijstand. Als de motor niet start,
moet u eerst de sleutel uitnemen
voordat u de motor weer probeert te
starten. Laat de sleutel los, zodra de
motor start.
BELANGRIJK
45)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Fiat
Servicenetwerk voordat er verder gereden
wordt.
46)Neem de sleutel altijd mee als het
voertuig wordt verlaten, om te voorkomen
dat iemand onverhoeds gebruik van de
bedieningselementen maakt. Vergeet niet
de parkeerrem in te schakelen. Laat nooit
kinderen zonder toezicht in het voertuig
achter.
47)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem en
de garantie in gevaar brengen en het kan
ook ernstige veiligheidsproblemen
veroorzaken of erin resulteren dat de auto
niet meer aan de typegoedkeuring voldoet.
48)Verwijder de mechanische sleutel nooit
terwijl het voertuig rijdt. Het stuurwiel zal
automatisch vergrendeld worden zodra
eraan gedraaid wordt. Dit geldt ook voor
voertuigen die gesleept worden.
49)Alvorens het voertuig te verlaten
ALTIJD de parkeerrem inschakelen, de
wielen draaien, de eerste versnelling
inschakelen bij een helling omhoog en de
achteruitversnelling bij een helling omlaag.
Als het voertuig op een steile helling wordt
geparkeerd, blokkeer de wielen dan met of
wiggen of stenen. Bij het verlaten van het
voertuig, altijd de portieren sluiten door op
het knopje op de sleutel te drukken.
87T36545-1
46
KENNIS VAN HET VOERTUIG

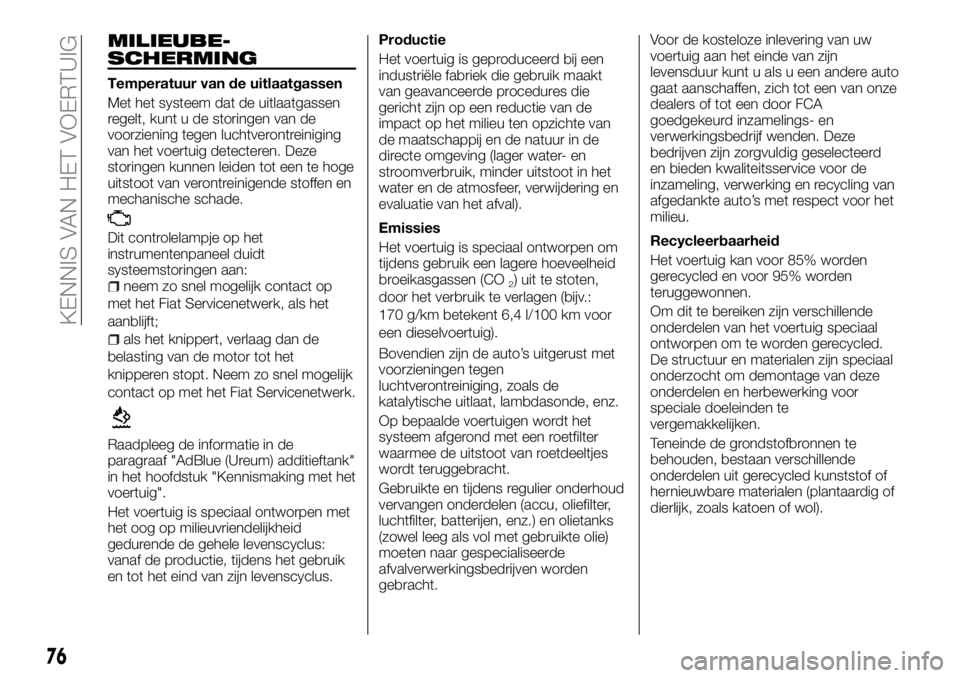

MILIEUBE-
SCHERMING
Temperatuur van de uitlaatgassen
Met het systeem dat de uitlaatgassen
regelt, kunt u de storingen van de
voorziening tegen luchtverontreiniging
van het voertuig detecteren. Deze
storingen kunnen leiden tot een te hoge
uitstoot van verontreinigende stoffen en
mechanische schade.
Dit controlelampje op het
instrumentenpaneel duidt
systeemstoringen aan:
neem zo snel mogelijk contact op
met het Fiat Servicenetwerk, als het
aanblijft;
als het knippert, verlaag dan de
belasting van de motor tot het
knipperen stopt. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
Raadpleeg de informatie in de
paragraaf "AdBlue (Ureum) additieftank"
in het hoofdstuk "Kennismaking met het
voertuig".
Het voertuig is speciaal ontworpen met
het oog op milieuvriendelijkheid
gedurende de gehele levenscyclus:
vanaf de productie, tijdens het gebruik
en tot het eind van zijn levenscyclus.Productie
Het voertuig is geproduceerd bij een
industriële fabriek die gebruik maakt
van geavanceerde procedures die
gericht zijn op een reductie van de
impact op het milieu ten opzichte van
de maatschappij en de natuur in de
directe omgeving (lager water- en
stroomverbruik, minder uitstoot in het
water en de atmosfeer, verwijdering en
evaluatie van het afval).
Emissies
Het voertuig is speciaal ontworpen om
tijdens gebruik een lagere hoeveelheid
broeikasgassen (CO
2) uit te stoten,
door het verbruik te verlagen (bijv.:
170 g/km betekent 6,4 l/100 km voor
een dieselvoertuig).
Bovendien zijn de auto’s uitgerust met
voorzieningen tegen
luchtverontreiniging, zoals de
katalytische uitlaat, lambdasonde, enz.
Op bepaalde voertuigen wordt het
systeem afgerond met een roetfilter
waarmee de uitstoot van roetdeeltjes
wordt teruggebracht.
Gebruikte en tijdens regulier onderhoud
vervangen onderdelen (accu, oliefilter,
luchtfilter, batterijen, enz.) en olietanks
(zowel leeg als vol met gebruikte olie)
moeten naar gespecialiseerde
afvalverwerkingsbedrijven worden
gebracht.Voor de kosteloze inlevering van uw
voertuig aan het einde van zijn
levensduur kunt u als u een andere auto
gaat aanschaffen, zich tot een van onze
dealers of tot een door FCA
goedgekeurd inzamelings- en
verwerkingsbedrijf wenden. Deze
bedrijven zijn zorgvuldig geselecteerd
en bieden kwaliteitsservice voor de
inzameling, verwerking en recycling van
afgedankte auto’s met respect voor het
milieu.
Recycleerbaarheid
Het voertuig kan voor 85% worden
gerecycled en voor 95% worden
teruggewonnen.
Om dit te bereiken zijn verschillende
onderdelen van het voertuig speciaal
ontworpen om te worden gerecycled.
De structuur en materialen zijn speciaal
onderzocht om demontage van deze
onderdelen en herbewerking voor
speciale doeleinden te
vergemakkelijken.
Teneinde de grondstofbronnen te
behouden, bestaan verschillende
onderdelen uit gerecycled kunststof of
hernieuwbare materialen (plantaardig of
dierlijk, zoals katoen of wol).
76
KENNIS VAN HET VOERTUIG

Controlelampje Wat het betekent
UITGEWERKTE MOTOROLIE
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Als het lampje tijdens het rijden aangaat in combinatie met het lampjeSTOPen een geluidssignaal, moet u het
voertuig stilzetten en contact opnemen met het Fiat Servicenetwerk.
Controleer het oliepeil. Als het oliepeil normaal is, is er iets anders aan de hand. Neem contact op met het Fiat
Servicenetwerk.
ALARMLAMPJE
Wanneer de startinrichting op MAR wordt gezet, gaat het lampje branden, maar het moet doven zodra de motor is
gestart. Als het aangaat in combinatie met andere controlelampjes/berichten op het instrumentenpaneel, dient u
voorzichtig te rijden en uit voorzorg zo snel mogelijk naar een Fiat Servicepunt te gaan.
Door niet-naleving van deze regel kan het voertuig schade oplopen.
AdBlue (Ureum) ADDITIEF NIVEUA EN UITLAATGASREDUCTIESYSTEEM WERKINGSFOUTEN
Raadpleeg de infotmatie in de “AdBlue (Ureum) additief tank” paragraaf.
STORING INSPUIT-/EOBD-SYSTEEM
Voor voertuigen die hiermee zijn uitgerust, gaat dit lampje aan als u de motor start en daarna gaat het weer uit:
als het aanblijft, neem dan contact op met het Fiat Servicenetwerk;
als het knippert, verlaag dan de belasting van de motor tot het knipperen stopt. Neem contact op
met het Fiat Servicenetwerk.
Zie de paragraaf "Milieu beschermen” in het hoofdstuk "Kennismaken met uw voertuig”.
DYNAMISCHE STABILITEITSREGELING (ESC)/STORING TRACTION CONTROL
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Dit lampje gaat aan in verschillende omstandigheden: zie de paragraaf “Actieve veiligheidssystemen” in het
hoofdstuk “Veiligheid”.
STORING ABS
Het controlelampje gaat aan, als de startinriching wordt geïntroduceerd en gaat na een paar seconden weer uit.
Als het tijdens het rijden gaat branden, duidt dit op een storing in het ABS-systeem. In dat geval blijft het
remsysteem normaal werken, maar met uitsluiting van het ABS-systeem. Wend u tot het Fiat Servicenetwerk.
84
KENNIS VAN HET INSTRUMENTENPANEEL

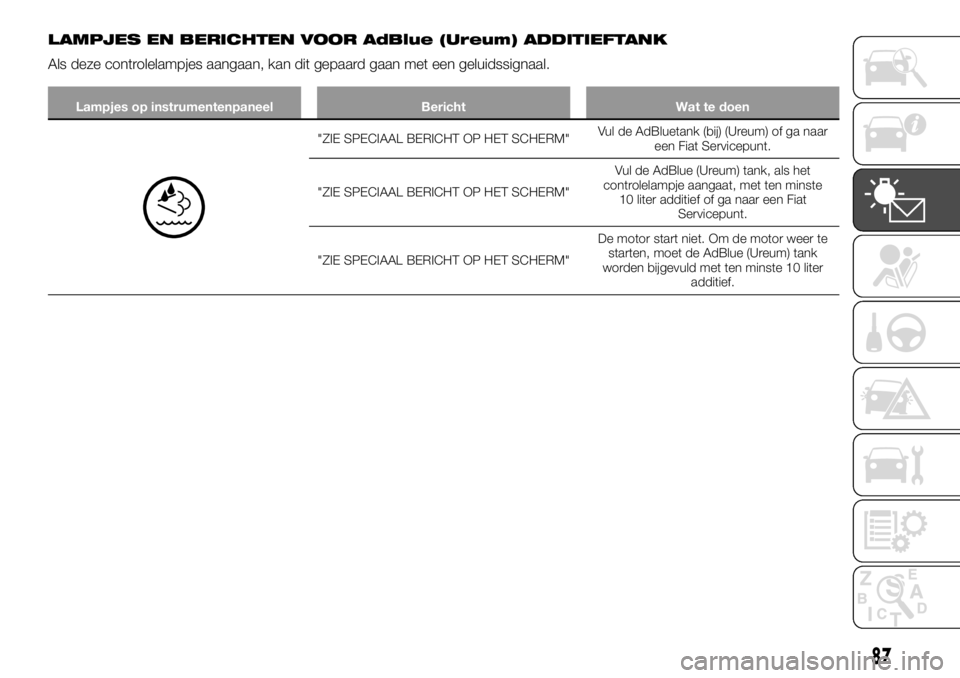

LAMPJES EN BERICHTEN VOOR AdBlue (Ureum) ADDITIEFTANK
Als deze controlelampjes aangaan, kan dit gepaard gaan met een geluidssignaal.
Lampjes op instrumentenpaneel Bericht Wat te doen
"ZIE SPECIAAL BERICHT OP HET SCHERM"Vul de AdBluetank (bij) (Ureum) of ga naar
een Fiat Servicepunt.
"ZIE SPECIAAL BERICHT OP HET SCHERM"Vul de AdBlue (Ureum) tank, als het
controlelampje aangaat, met ten minste
10 liter additief of ga naar een Fiat
Servicepunt.
"ZIE SPECIAAL BERICHT OP HET SCHERM"De motor start niet. Om de motor weer te
starten, moet de AdBlue (Ureum) tank
worden bijgevuld met ten minste 10 liter
additief.
87

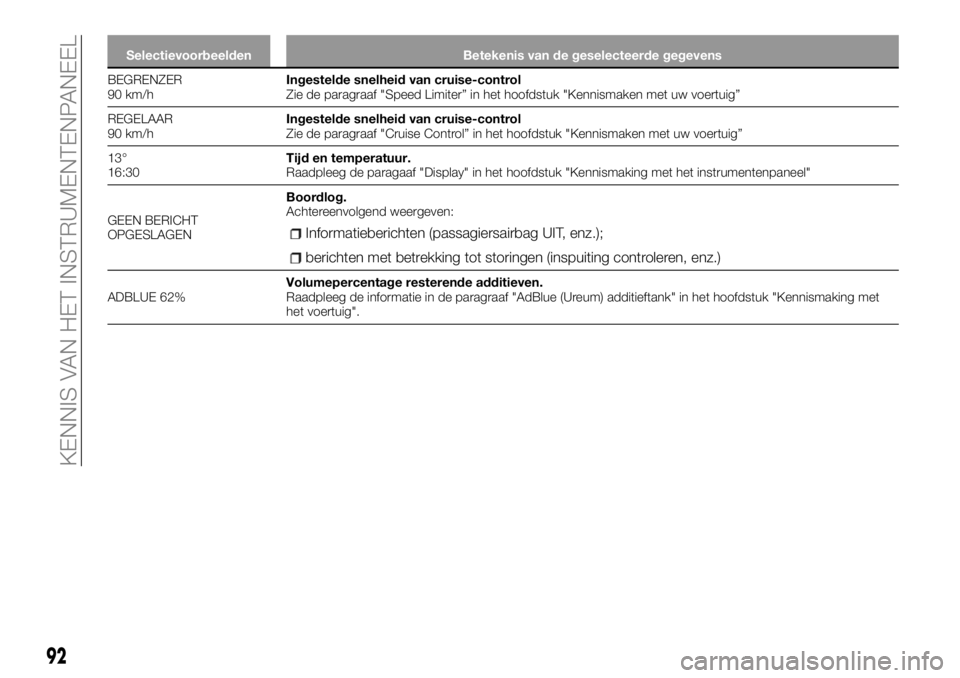

Selectievoorbeelden Betekenis van de geselecteerde gegevens
BEGRENZER
90 km/hIngestelde
snelheid van cruise-control
Zie de paragraaf "Speed Limiter” in het hoofdstuk "Kennismaken met uw voertuig”
REGELAAR
90 km/hIngestelde snelheid van cruise-control
Zie de paragraaf "Cruise Control” in het hoofdstuk "Kennismaken met uw voertuig”
13°
16:30Tijd en temperatuur.
Raadpleeg de paragaaf "Display" in het hoofdstuk "Kennismaking met het instrumentenpaneel"
GEEN BERICHT
OPGESLAGENBoordlog.
Achtereenvolgend weergeven:
Informatieberichten (passagiersairbag UIT, enz.);
berichten met betrekking tot storingen (inspuiting controleren, enz.)
ADBLUE 62%Volumepercentage resterende additieven.
Raadpleeg de informatie in de paragraaf "AdBlue (Ureum) additieftank" in het hoofdstuk "Kennismaking met
het voertuig".
92
KENNIS VAN HET INSTRUMENTENPANEEL

173

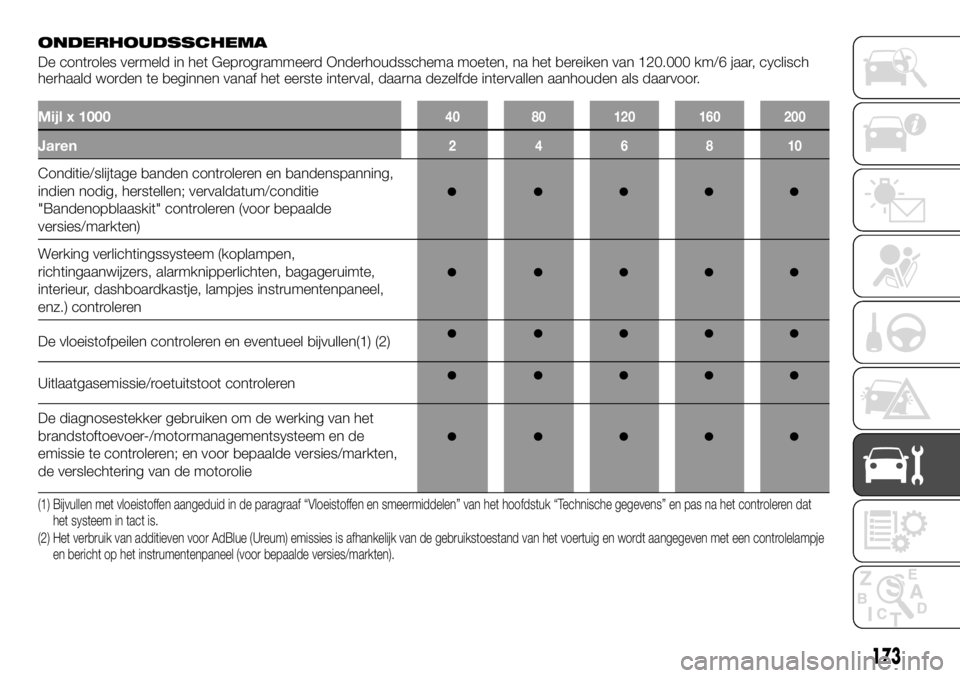

ONDERHOUDSSCHEMA
De controles vermeld in het Geprogrammeerd Onderhoudsschema moeten, na het bereiken van 120.000 km/6 jaar, cyclisch
herhaald worden te beginnen vanaf het eerste interval, daarna dezelfde intervallen aanhouden als daarvoor.
Mijl x 100040 80 120 160 200
Jaren246810
Conditie/slijtage banden controleren en bandenspanning,
indien nodig, herstellen; vervaldatum/conditie
"Bandenopblaaskit" controleren (voor bepaalde
versies/markten)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1) (2)
Uitlaatgasemissie/roetuitstoot controleren
De diagnosestekker gebruiken om de werking van het
brandstoftoevoer-/motormanagementsysteem en de
emissie te controleren; en voor bepaalde versies/markten,
de verslechtering van de motorolie
(1) Bijvullen met vloeistoffen aangeduid in de paragraaf “Vloeistoffen en smeermiddelen” van het hoofdstuk “Technische gegevens” en pas na het controleren dat
het systeem in tact is.
(2) Het verbruik van additieven voor AdBlue (Ureum) emissies is afhankelijk van de gebruikstoestand van het voertuig en wordt aangegeven met een controlelampje
en bericht op het instrumentenpaneel (voor bepaalde versies/markten).

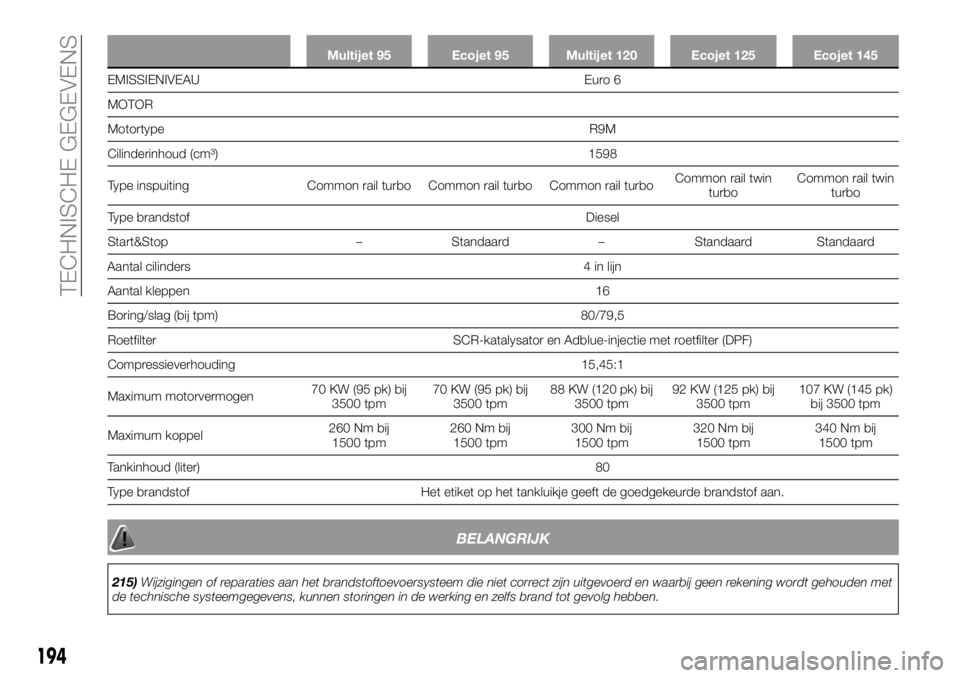

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
EMISSIENIVEAU Euro 6
MOTOR
MotortypeR9M
Cilinderinhoud
(cm³) 1598
T
ype inspuiting Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Type brandstof Diesel
Start&Stop – Standaard – Standaard Standaard
Aantal cilinders 4 in lijn
Aantal kleppen 16
Boring/slag (bij tpm) 80/79,5
Roetfilter SCR-katalysator en Adblue-injectie met roetfilter (DPF)
Compressieverhouding 15,45:1
Maximum motorvermogen70 KW (95 pk) bij
3500 tpm70 KW (95 pk) bij
3500 tpm88 KW (120 pk) bij
3500 tpm92 KW (125 pk) bij
3500 tpm107 KW (145 pk)
bij 3500 tpm
Maximum koppel260 Nm bij
1500 tpm260 Nm bij
1500 tpm300 Nm bij
1500 tpm320 Nm bij
1500 tpm340 Nm bij
1500 tpm
Tankinhoud (liter) 80
Type brandstof Het etiket op het tankluikje geeft de goedgekeurde brandstof aan.
BELANGRIJK
215)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
194
TECHNISCHE GEGEVENS

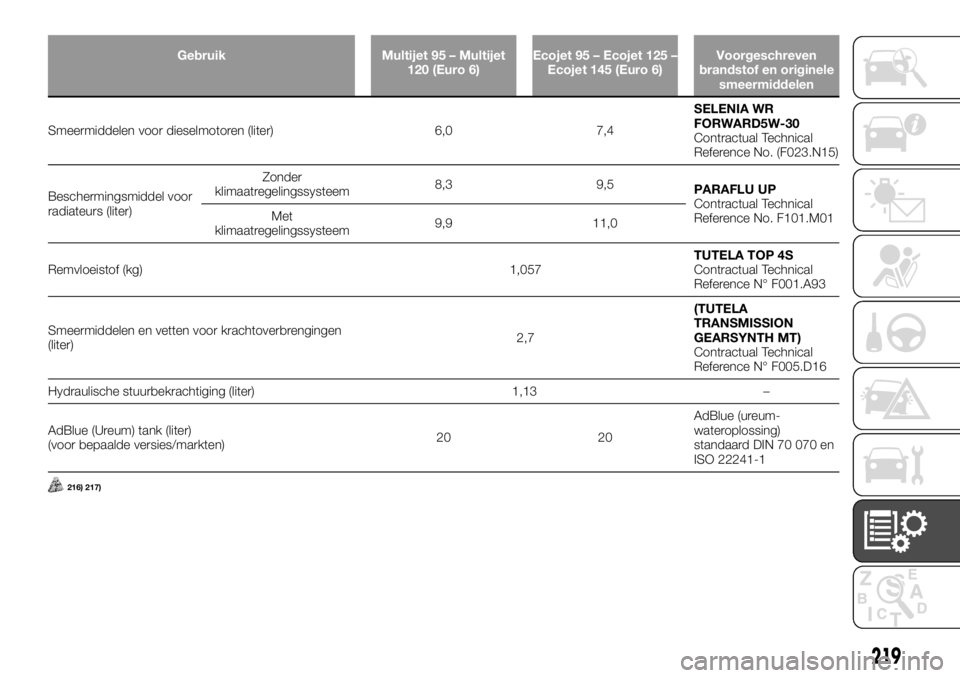

Gebruik Multijet 95 – Multijet
120 (Euro 6)Ecojet 95 – Ecojet 125 –
Ecojet 145 (Euro 6)Voorgeschreven
brandstof en originele
smeermiddelen
Smeermiddelen voor dieselmotoren (liter) 6,0 7,4SELENIA WR
FORWARD5W-30
Contractual Technical
Reference No. (F023.N15)
Beschermingsmiddel voor
radiateurs (liter)Zonder
klimaatregelingssysteem8,3 9,5
PARAFLU UP
Contractual Technical
Reference No. F101.M01 Met
klimaatregelingssysteem9,9 11,0
Remvloeistof (kg) 1,057TUTELA TOP 4S
Contractual Technical
Reference N° F001.A93
Smeermiddelen en vetten voor krachtoverbrengingen
(liter)2,7(TUTELA
TRANSMISSION
GEARSYNTH MT)
Contractual Technical
Reference N° F005.D16
Hydraulische stuurbekrachtiging (liter)–
AdBlue (Ureum) tank (liter)
(voor bepaalde versies/markten)20 20AdBlue (ureum-
wateroplossing)
standaard DIN 70 070 en
ISO 22241-1
216) 217)
219
1,13
