FIAT TALENTO 2017 Libretto Uso Manutenzione (in Italian)

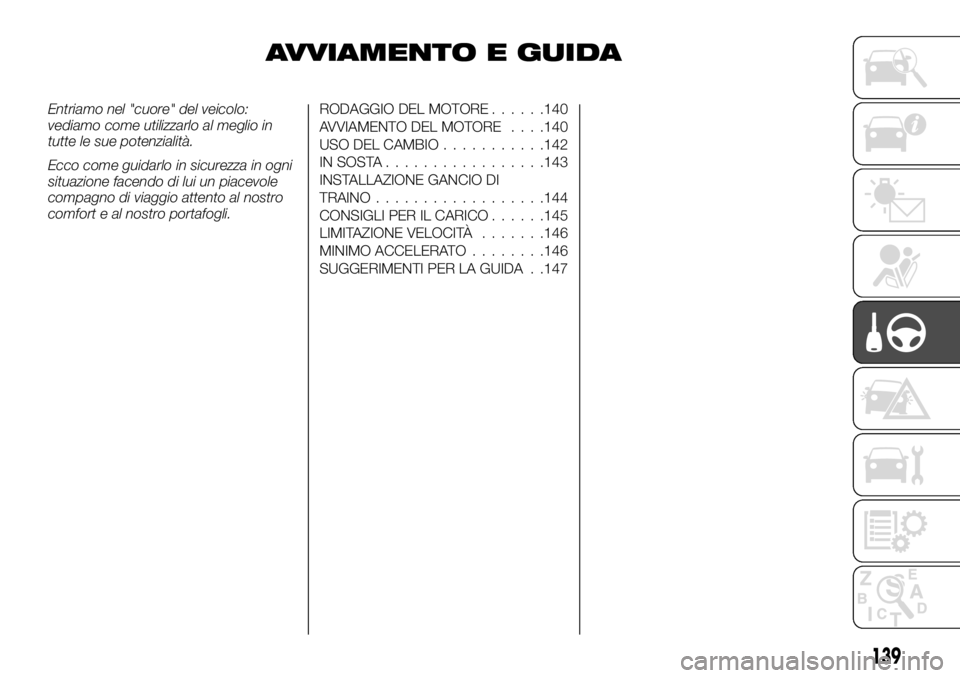

AVVIAMENTO E GUIDA
Entriamo nel "cuore" del veicolo:
vediamo come utilizzarlo al meglio in
tutte le sue potenzialità.
Ecco come guidarlo in sicurezza in ogni
situazione facendo di lui un piacevole
compagno di viaggio attento al nostro
comfort e al nostro portafogli.RODAGGIO DEL MOTORE......140
AVVIAMENTO DEL MOTORE. . . .140
USO DEL CAMBIO...........142
IN SOSTA.................143
INSTALLAZIONE GANCIO DI
TRAINO..................144
CONSIGLI PER IL CARICO......145
LIMITAZIONE VELOCITÀ.......146
MINIMO ACCELERATO........146
SUGGERIMENTI PER LA GUIDA . .147
139

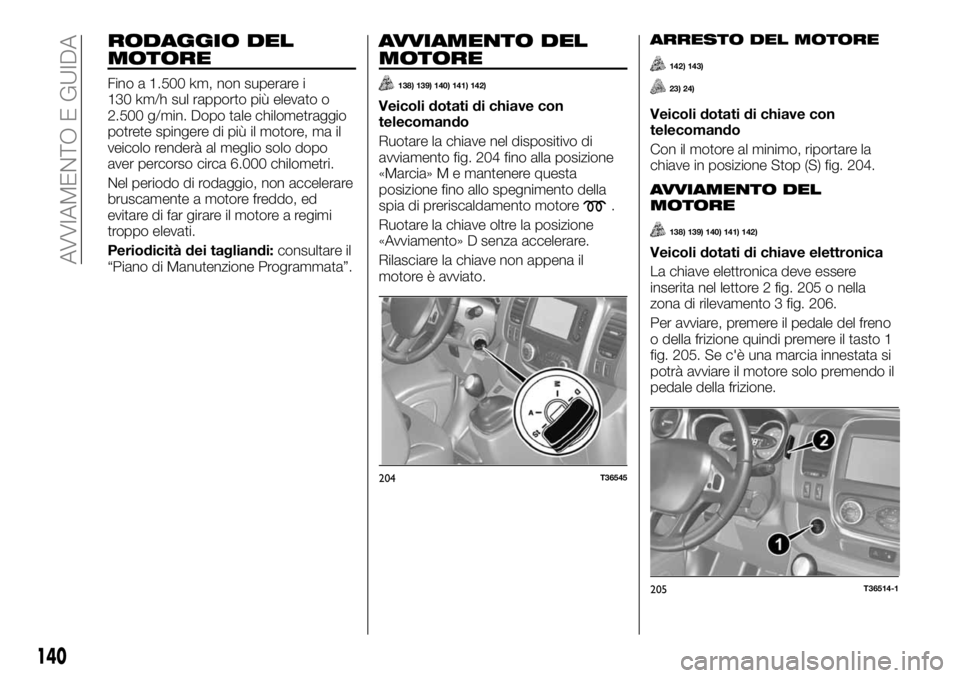

RODAGGIO DEL
MOTORE
Fino a 1.500 km, non superare i
130 km/h sul rapporto più elevato o
2.500 g/min. Dopo tale chilometraggio
potrete spingere di più il motore, ma il
veicolo renderà al meglio solo dopo
aver percorso circa 6.000 chilometri.
Nel periodo di rodaggio, non accelerare
bruscamente a motore freddo, ed
evitare di far girare il motore a regimi
troppo elevati.
Periodicità dei tagliandi:consultare il
“Piano di Manutenzione Programmata”.
AVVIAMENTO DEL
MOTORE
138) 139) 140) 141) 142)
Veicoli dotati di chiave con
telecomando
Ruotare la chiave nel dispositivo di
avviamento fig. 204 fino alla posizione
«Marcia» M e mantenere questa
posizione fino allo spegnimento della
spia di preriscaldamento motore
.
Ruotare la chiave oltre la posizione
«Avviamento» D senza accelerare.
Rilasciare la chiave non appena il
motore è avviato.
ARRESTO DEL MOTORE
142) 143)
23) 24)
Veicoli dotati di chiave con
telecomando
Con il motore al minimo, riportare la
chiave in posizione Stop (S) fig. 204.
AVVIAMENTO DEL
MOTORE
138) 139) 140) 141) 142)
Veicoli dotati di chiave elettronica
La chiave elettronica deve essere
inserita nel lettore 2 fig. 205 o nella
zona di rilevamento 3 fig. 206.
Per avviare, premere il pedale del freno
o della frizione quindi premere il tasto 1
fig. 205. Se c'è una marcia innestata si
potrà avviare il motore solo premendo il
pedale della frizione.
204T36545
205T36514-1
140
AVVIAMENTO E GUIDA

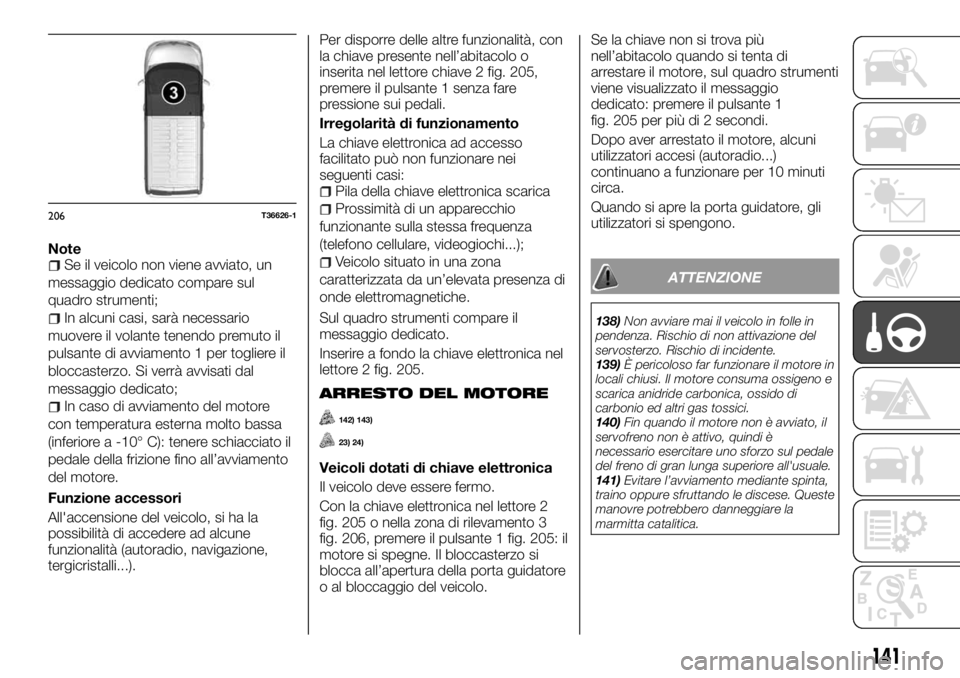

NoteSe il veicolo non viene avviato, un
messaggio dedicato compare sul
quadro strumenti;
In alcuni casi, sarà necessario
muovere il volante tenendo premuto il
pulsante di avviamento 1 per togliere il
bloccasterzo. Si verrà avvisati dal
messaggio dedicato;
In caso di avviamento del motore
con temperatura esterna molto bassa
(inferiore a -10° C): tenere schiacciato il
pedale della frizione fino all’avviamento
del motore.
Funzione accessori
All'accensione del veicolo, si ha la
possibilità di accedere ad alcune
funzionalità (autoradio, navigazione,
tergicristalli...).Per disporre delle altre funzionalità, con
la chiave presente nell’abitacolo o
inserita nel lettore chiave 2 fig. 205,
premere il pulsante 1 senza fare
pressione sui pedali.
Irregolarità di funzionamento
La chiave elettronica ad accesso
facilitato può non funzionare nei
seguenti casi:
Pila della chiave elettronica scarica
Prossimità di un apparecchio
funzionante sulla stessa frequenza
(telefono cellulare, videogiochi...);
Veicolo situato in una zona
caratterizzata da un’elevata presenza di
onde elettromagnetiche.
Sul quadro strumenti compare il
messaggio dedicato.
Inserire a fondo la chiave elettronica nel
lettore 2 fig. 205.
ARRESTO DEL MOTORE
142) 143)
23) 24)
Veicoli dotati di chiave elettronica
Il veicolo deve essere fermo.
Con la chiave elettronica nel lettore 2
fig. 205 o nella zona di rilevamento 3
fig. 206, premere il pulsante 1 fig. 205: il
motore si spegne. Il bloccasterzo si
blocca all’apertura della porta guidatore
o al bloccaggio del veicolo.Se la chiave non si trova più
nell’abitacolo quando si tenta di
arrestare il motore, sul quadro strumenti
viene visualizzato il messaggio
dedicato: premere il pulsante 1
fig. 205 per più di 2 secondi.
Dopo aver arrestato il motore, alcuni
utilizzatori accesi (autoradio...)
continuano a funzionare per 10 minuti
circa.
Quando si apre la porta guidatore, gli
utilizzatori si spengono.
ATTENZIONE
138)Non avviare mai il veicolo in folle in
pendenza. Rischio di non attivazione del
servosterzo. Rischio di incidente.
139)È pericoloso far funzionare il motore in
locali chiusi. Il motore consuma ossigeno e
scarica anidride carbonica, ossido di
carbonio ed altri gas tossici.
140)Fin quando il motore non è avviato, il
servofreno non è attivo, quindi è
necessario esercitare uno sforzo sul pedale
del freno di gran lunga superiore all'usuale.
141)Evitare l’avviamento mediante spinta,
traino oppure sfruttando le discese. Queste
manovre potrebbero danneggiare la
marmitta catalitica.
206T36626-1
141

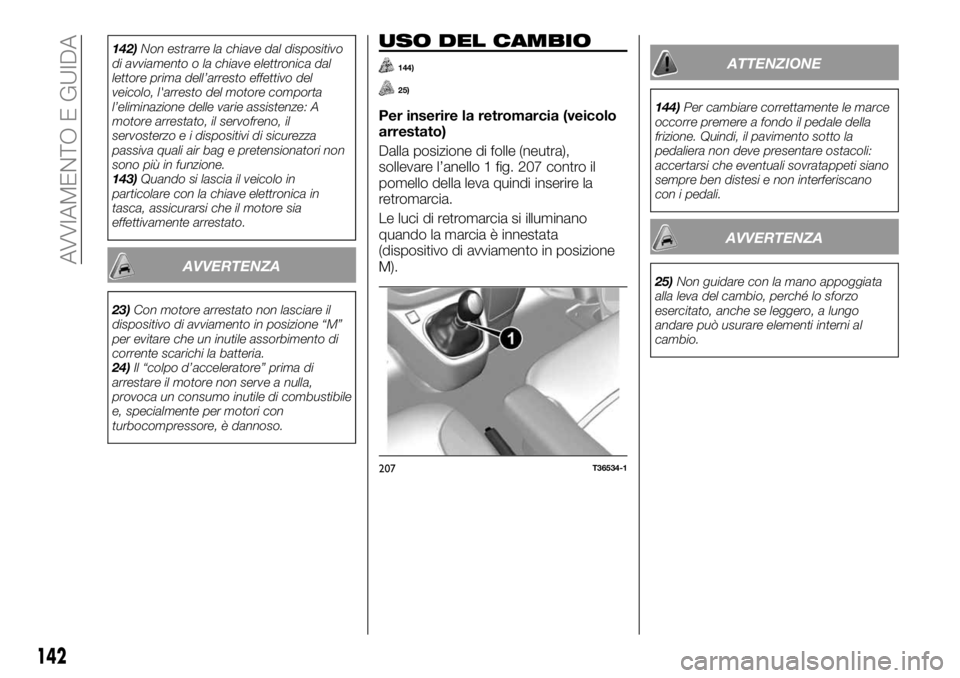

142)Non estrarre la chiave dal dispositivo
di avviamento o la chiave elettronica dal
lettore prima dell’arresto effettivo del
veicolo, l'arresto del motore comporta
l’eliminazione delle varie assistenze: A
motore arrestato, il servofreno, il
servosterzo e i dispositivi di sicurezza
passiva quali air bag e pretensionatori non
sono più in funzione.
143)Quando si lascia il veicolo in
particolare con la chiave elettronica in
tasca, assicurarsi che il motore sia
effettivamente arrestato.
AVVERTENZA
23)Con motore arrestato non lasciare il
dispositivo di avviamento in posizione “M”
per evitare che un inutile assorbimento di
corrente scarichi la batteria.
24)Il “colpo d’acceleratore” prima di
arrestare il motore non serve a nulla,
provoca un consumo inutile di combustibile
e, specialmente per motori con
turbocompressore, è dannoso.
USO DEL CAMBIO
144)
25)
Per inserire la retromarcia (veicolo
arrestato)
Dalla posizione di folle (neutra),
sollevare l’anello 1 fig. 207 contro il
pomello della leva quindi inserire la
retromarcia.
Le luci di retromarcia si illuminano
quando la marcia è innestata
(dispositivo di avviamento in posizione
M).
ATTENZIONE
144)Per cambiare correttamente le marce
occorre premere a fondo il pedale della
frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano
con i pedali.
AVVERTENZA
25)Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio.
207T36534-1
142
AVVIAMENTO E GUIDA

IN SOSTA
145) 146)
26) 27) 28)
In caso di sosta e abbandono del
veicolo, procedere come segue:
inserire la marcia (la 1° in salita o la
retromarcia in discesa) e lasciare le
ruote sterzate;
arrestare il motore ed azionare il
freno a mano;
estrarre sempre la chiave dal
dispositivo di avviamento.
Se il veicolo è posteggiata in forte
pendenza si consiglia anche di bloccare
le ruote con un cuneo od un sasso.
AVVERTENZA Non abbandonareMAIil
veicolo con cambio in folle.
FRENO A MANO
Per inserire il freno a mano, tirare la leva
verso l’alto e verificare che il veicolo sia
ben immobilizzato. Sul quadro
strumenti si accende la spia
.
Per disinserire il freno a mano, tirare la
leva leggermente verso l’alto, premere il
pulsante 2 fig. 208ed accompagnare la
leva verso il basso fino alla condizione
di riposo. La spia si spegne.
ATTENZIONE
145)Non lasciare mai bambini da soli sul
veicolo incustodito; inoltre allontanandosi
dal veicolo estrarre sempre la chiave dal
dispositivo di avviamento e portarla con sé.
146)Per vetture dotate di bracciolo
anteriore, sollevare quest'ultimo in modo
che non costituisca impedimento
all'azionamento della leva del freno a
mano.
AVVERTENZA
26)In funzione della pendenzae/odel
carico del veicolo, può essere necessario
aumentare il serraggio di altri due scatti.
27)Durante la guida, verificare che il freno
a mano sia completamente abbassato e
disinserito (spia rossa spenta): rischio di
surriscaldamento o di deterioramento.28)In seguito ad un urto contro un
marciapiede, un gradino alto, un paracarro
o altri tipi di arredi urbani, per evitare
qualsiasi rischio di incidente, far controllare
il veicolo dalla Rete Assistenziale Fiat:
potreste aver danneggiato un semiasse, la
scatola dello sterzo o altro.
208T36534
143

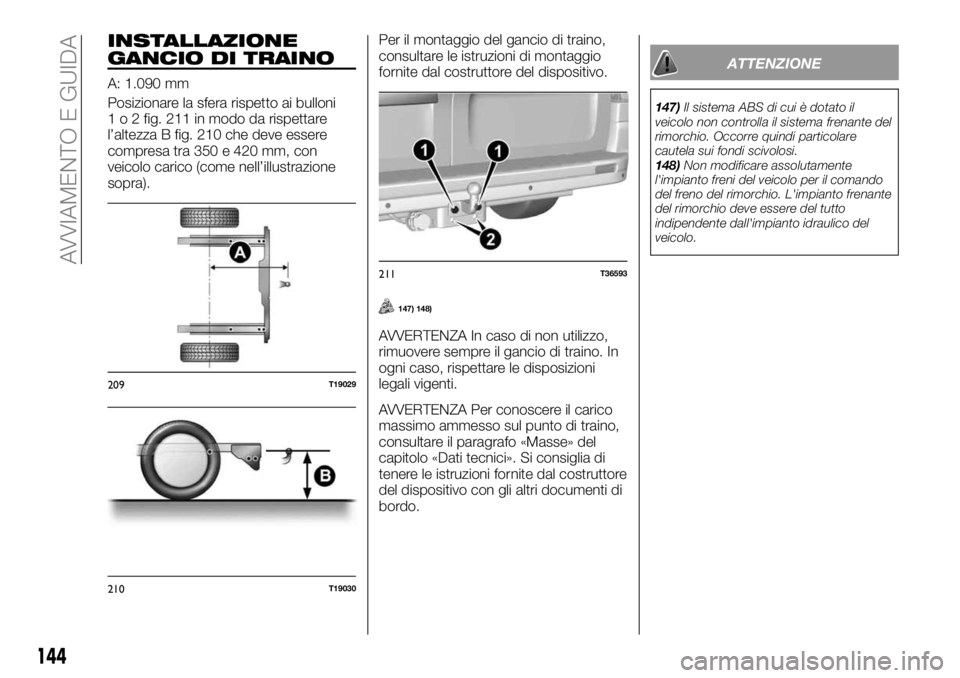

INSTALLAZIONE
GANCIO DI TRAINO
A: 1.090 mm
Posizionare la sfera rispetto ai bulloni
1 o 2 fig. 211 in modo da rispettare
l’altezza B fig. 210 che deve essere
compresa tra 350 e 420 mm, con
veicolo carico (come nell’illustrazione
sopra).Per il montaggio del gancio di traino,
consultare le istruzioni di montaggio
fornite dal costruttore del dispositivo.
147) 148)
AVVERTENZA In caso di non utilizzo,
rimuovere sempre il gancio di traino. In
ogni caso, rispettare le disposizioni
legali vigenti.
AVVERTENZA Per conoscere il carico
massimo ammesso sul punto di traino,
consultare il paragrafo «Masse» del
capitolo «Dati tecnici». Si consiglia di
tenere le istruzioni fornite dal costruttore
del dispositivo con gli altri documenti di
bordo.
ATTENZIONE
147)Il sistema ABS di cui è dotato il
veicolo non controlla il sistema frenante del
rimorchio. Occorre quindi particolare
cautela sui fondi scivolosi.
148)Non modificare assolutamente
l'impianto freni del veicolo per il comando
del freno del rimorchio. L'impianto frenante
del rimorchio deve essere del tutto
indipendente dall'impianto idraulico del
veicolo.
209T19029
210T19030
211T36593
144
AVVIAMENTO E GUIDA

CONSIGLI PER IL
CARICO
Trasporto di oggetti nel vano di
carico posteriore
A seconda del veicolo, gli anelli1e2
fig. 212 e 1 fig. 213 impediscono agli
oggetti trasportati di spostarsi. Il
numero di anelli e la loro ubicazione
possono variare a seconda della
versione del veicolo.
AVVERTENZA Gli anelli 1
fig. 212 fig. 213 servono
esclusivamente ad evitare lo
spostamento del carico. Il carico deve
essere precedentemente fissato agli
anelli di fissaggio 2 fig. 212 sul pianale
del veicolo.
149) 150)
In fig. 214 viene descritta la particolarità
della versione furgone: F max 500 daN
(ISO 27956).
ATTENZIONE
149)Appoggiare sempre gli oggetti più
pesanti a contatto diretto con il pianale.
Utilizzare, se il veicolo ne è equipaggiato, i
punti di fissaggio situati sul pianale del
bagagliaio. Il carico deve essere sistemato
in modo tale da non mettere a repentaglio
l’incolumità degli occupanti del veicolo in
caso di frenata brusca o di accelerazione
improvvisa o in caso di guida in forte
pendenza.
150)Per ragioni di sicurezza, assicurarsi
che tutte le porte sian ben chiuse prima di
partire.
212T36630
213T36590
214T31412
145

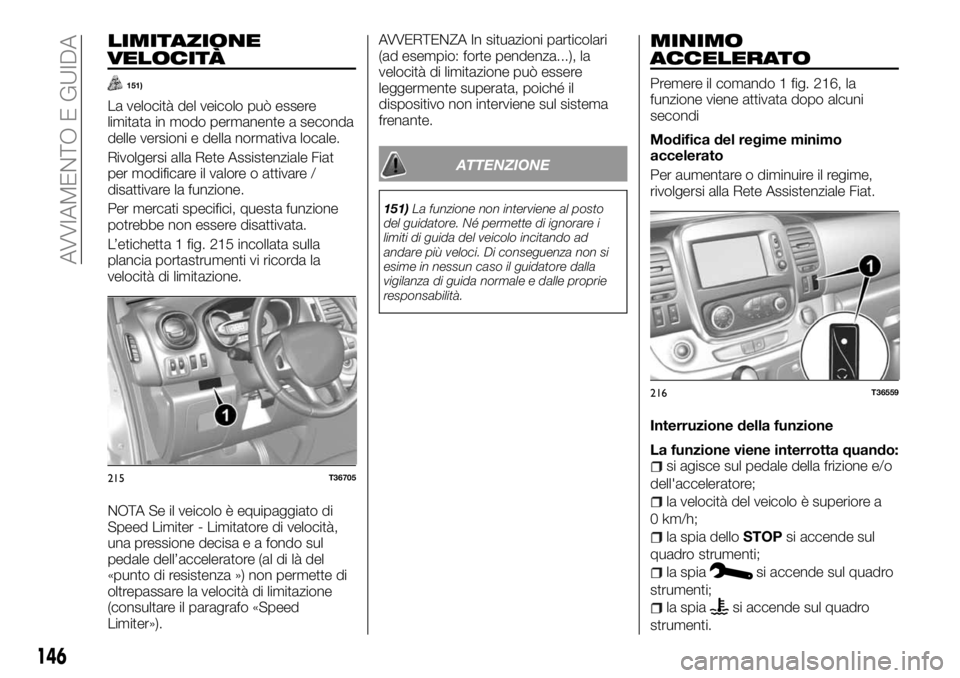

LIMITAZIONE
VELOCITÀ
151)
La velocità del veicolo può essere
limitata in modo permanente a seconda
delle versioni e della normativa locale.
Rivolgersi alla Rete Assistenziale Fiat
per modificare il valore o attivare /
disattivare la funzione.
Per mercati specifici, questa funzione
potrebbe non essere disattivata.
L’etichetta 1 fig. 215 incollata sulla
plancia portastrumenti vi ricorda la
velocità di limitazione.
NOTA Se il veicolo è equipaggiato di
Speed Limiter - Limitatore di velocità,
una pressione decisa e a fondo sul
pedale dell’acceleratore (al di là del
«punto di resistenza ») non permette di
oltrepassare la velocità di limitazione
(consultare il paragrafo «Speed
Limiter»).AVVERTENZA In situazioni particolari
(ad esempio: forte pendenza...), la
velocità di limitazione può essere
leggermente superata, poiché il
dispositivo non interviene sul sistema
frenante.
ATTENZIONE
151)La funzione non interviene al posto
del guidatore. Né permette di ignorare i
limiti di guida del veicolo incitando ad
andare più veloci. Di conseguenza non si
esime in nessun caso il guidatore dalla
vigilanza di guida normale e dalle proprie
responsabilità.
MINIMO
ACCELERATO
Premere il comando 1 fig. 216, la
funzione viene attivata dopo alcuni
secondi
Modifica del regime minimo
accelerato
Per aumentare o diminuire il regime,
rivolgersi alla Rete Assistenziale Fiat.
Interruzione della funzione
La funzione viene interrotta quando:
si agisce sul pedale della frizione e/o
dell'acceleratore;
la velocità del veicolo è superiore a
0 km/h;
la spia delloSTOPsi accende sul
quadro strumenti;
la spiasi accende sul quadro
strumenti;
la spiasi accende sul quadro
strumenti.
215T36705
216T36559
146
AVVIAMENTO E GUIDA

SUGGERIMENTI PER
LA GUIDA
RISPARMIO DI
COMBUSTIBILE
Il consumo di combustibile è omologato
in conformità a un metodo standard e
regolamentare identico per tutti i
costruttori, che consente di confrontare
i veicoli tra di loro. Il consumo reale
dipende dalle condizioni di utilizzo del
veicolo, dagli equipaggiamenti e dallo
stile di guida.
A seconda del veicolo, si ha la
possibiltà di disporre di diverse funzioni
che consentono di ridurre il consumo di
combustibile:
l'indicatore di cambio di marcia;
l'indicatore dello stile di guida;
la sintesi percorso e i consigli
ecologici tramite il display multimediale;
la funzione ECOMODE, attivabile
tramite il pulsante ECO.Il sistema di navigazione, se il veicolo ne
è dotato, completa le informazioni.
Indicatore di cambio marcia
A seconda delle versioni, per
ottimizzare i consumi, una spia 1
fig. 218 sul quadro strumenti vi informa
del momento più appropriato per
inserire la marcia superiore o inferiore:
Inserire marcia superiore;
Inserire marcia inferiore;
Indicatore dello stile di guida
Vi informa in tempo reale sullo stile di
guida adottato. La segnalazione è
indicata dal colore della spia 2 fig. 218.
Verde: guida flessibile ed economica;
Giallo: adottate una guida flessibile;
Arancione: guida troppo dinamica.
Per attivare / disattivare l’indicatore
dello stile di guida, consultate il
supplemento RADIO/TOUCH – RADIO
NAV.Sintesi percorso
All'arresto del motore, un messaggio
dedicato sul display 3 fig. 219 vi
fornisce le informazioni relative al vostro
ultimo percorso.
Indica:
il consumo medio;
il numero di chilometri percorsi;
il numero di chilometri risparmiati.
217T26569
218T38203
219T36519-1
220T40396
147

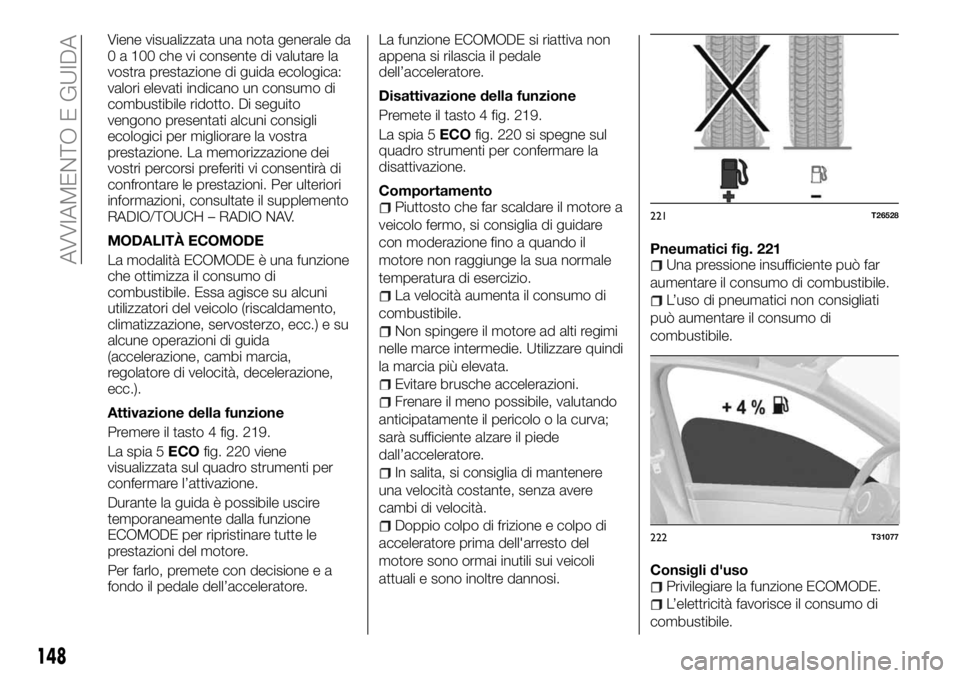

Viene visualizzata una nota generale da
0 a 100 che vi consente di valutare la
vostra prestazione di guida ecologica:
valori elevati indicano un consumo di
combustibile ridotto. Di seguito
vengono presentati alcuni consigli
ecologici per migliorare la vostra
prestazione. La memorizzazione dei
vostri percorsi preferiti vi consentirà di
confrontare le prestazioni. Per ulteriori
informazioni, consultate il supplemento
RADIO/TOUCH – RADIO NAV.
MODALITÀ ECOMODE
La modalità ECOMODE è una funzione
che ottimizza il consumo di
combustibile. Essa agisce su alcuni
utilizzatori del veicolo (riscaldamento,
climatizzazione, servosterzo, ecc.) e su
alcune operazioni di guida
(accelerazione, cambi marcia,
regolatore di velocità, decelerazione,
ecc.).
Attivazione della funzione
Premere il tasto 4 fig. 219.
La spia 5ECOfig. 220 viene
visualizzata sul quadro strumenti per
confermare l’attivazione.
Durante la guida è possibile uscire
temporaneamente dalla funzione
ECOMODE per ripristinare tutte le
prestazioni del motore.
Per farlo, premete con decisione e a
fondo il pedale dell’acceleratore.La funzione ECOMODE si riattiva non
appena si rilascia il pedale
dell’acceleratore.
Disattivazione della funzione
Premete il tasto 4 fig. 219.
La spia 5ECOfig. 220 si spegne sul
quadro strumenti per confermare la
disattivazione.
Comportamento
Piuttosto che far scaldare il motore a
veicolo fermo, si consiglia di guidare
con moderazione fino a quando il
motore non raggiunge la sua normale
temperatura di esercizio.
La velocità aumenta il consumo di
combustibile.
Non spingere il motore ad alti regimi
nelle marce intermedie. Utilizzare quindi
la marcia più elevata.
Evitare brusche accelerazioni.
Frenare il meno possibile, valutando
anticipatamente il pericolo o la curva;
sarà sufficiente alzare il piede
dall’acceleratore.
In salita, si consiglia di mantenere
una velocità costante, senza avere
cambi di velocità.
Doppio colpo di frizione e colpo di
acceleratore prima dell'arresto del
motore sono ormai inutili sui veicoli
attuali e sono inoltre dannosi.Pneumatici fig. 221
Una pressione insufficiente può far
aumentare il consumo di combustibile.
L’uso di pneumatici non consigliati
può aumentare il consumo di
combustibile.
Consigli d'uso
Privilegiare la funzione ECOMODE.
L’elettricità favorisce il consumo di
combustibile.
221T26528
222T31077
148
AVVIAMENTO E GUIDA
