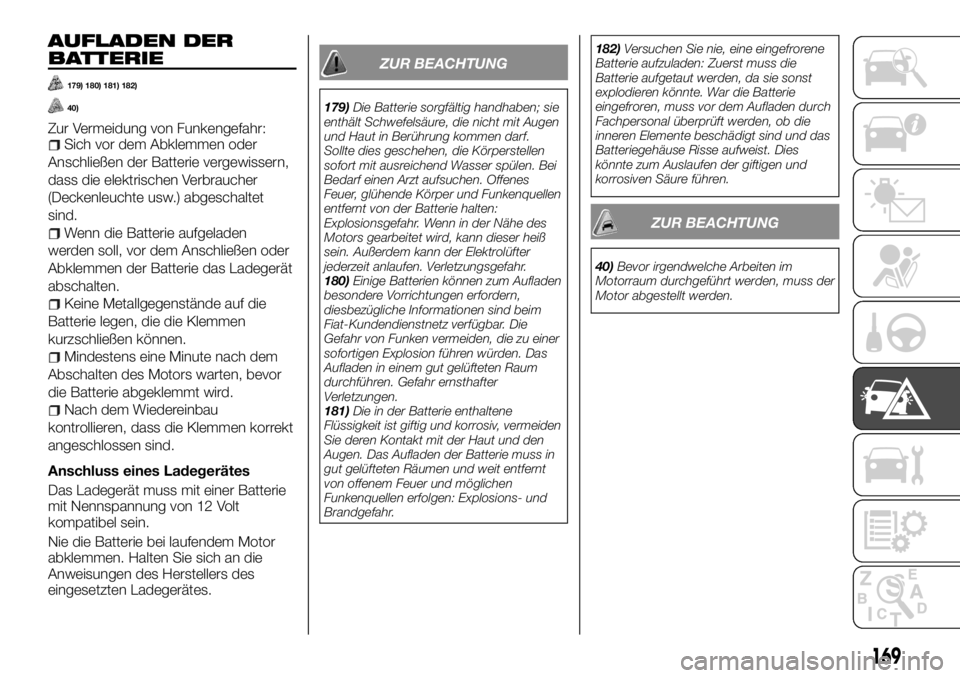

AUFLADEN DER
BATTERIE
179) 180) 181) 182)
40)
Zur Vermeidung von Funkengefahr:Sich vor dem Abklemmen oder
Anschließen der Batterie vergewissern,
dass die elektrischen Verbraucher
(Deckenleuchte usw.) abgeschaltet
sind.
Wenn die Batterie aufgeladen
werden soll, vor dem Anschließen oder
Abklemmen der Batterie das Ladegerät
abschalten.
Keine Metallgegenstände auf die
Batterie legen, die die Klemmen
kurzschließen können.
Mindestens eine Minute nach dem
Abschalten des Motors warten, bevor
die Batterie abgeklemmt wird.
Nach dem Wiedereinbau
kontrollieren, dass die Klemmen korrekt
angeschlossen sind.
Anschluss eines Ladegerätes
Das Ladegerät muss mit einer Batterie
mit Nennspannung von 12 Volt
kompatibel sein.
Nie die Batterie bei laufendem Motor
abklemmen. Halten Sie sich an die
Anweisungen des Herstellers des
eingesetzten Ladegerätes.
ZUR BEACHTUNG
179)Die Batterie sorgfältig handhaben; sie
enthält Schwefelsäure, die nicht mit Augen
und Haut in Berührung kommen darf.
Sollte dies geschehen, die Körperstellen
sofort mit ausreichend Wasser spülen. Bei
Bedarf einen Arzt aufsuchen. Offenes
Feuer, glühende Körper und Funkenquellen
entfernt von der Batterie halten:
Explosionsgefahr. Wenn in der Nähe des
Motors gearbeitet wird, kann dieser heiß
sein. Außerdem kann der Elektrolüfter
jederzeit anlaufen. Verletzungsgefahr.
180)Einige Batterien können zum Aufladen
besondere Vorrichtungen erfordern,
diesbezügliche Informationen sind beim
Fiat-Kundendienstnetz verfügbar. Die
Gefahr von Funken vermeiden, die zu einer
sofortigen Explosion führen würden. Das
Aufladen in einem gut gelüfteten Raum
durchführen. Gefahr ernsthafter
Verletzungen.
181)Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv, vermeiden
Sie deren Kontakt mit der Haut und den
Augen. Das Aufladen der Batterie muss in
gut gelüfteten Räumen und weit entfernt
von offenem Feuer und möglichen
Funkenquellen erfolgen: Explosions- und
Brandgefahr.182)Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen: Zuerst muss die
Batterie aufgetaut werden, da sie sonst
explodieren könnte. War die Batterie
eingefroren, muss vor dem Aufladen durch
Fachpersonal überprüft werden, ob die
inneren Elemente beschädigt sind und das
Batteriegehäuse Risse aufweist. Dies
könnte zum Auslaufen der giftigen und
korrosiven Säure führen.
ZUR BEACHTUNG
40)Bevor irgendwelche Arbeiten im
Motorraum durchgeführt werden, muss der
Motor abgestellt werden.
169

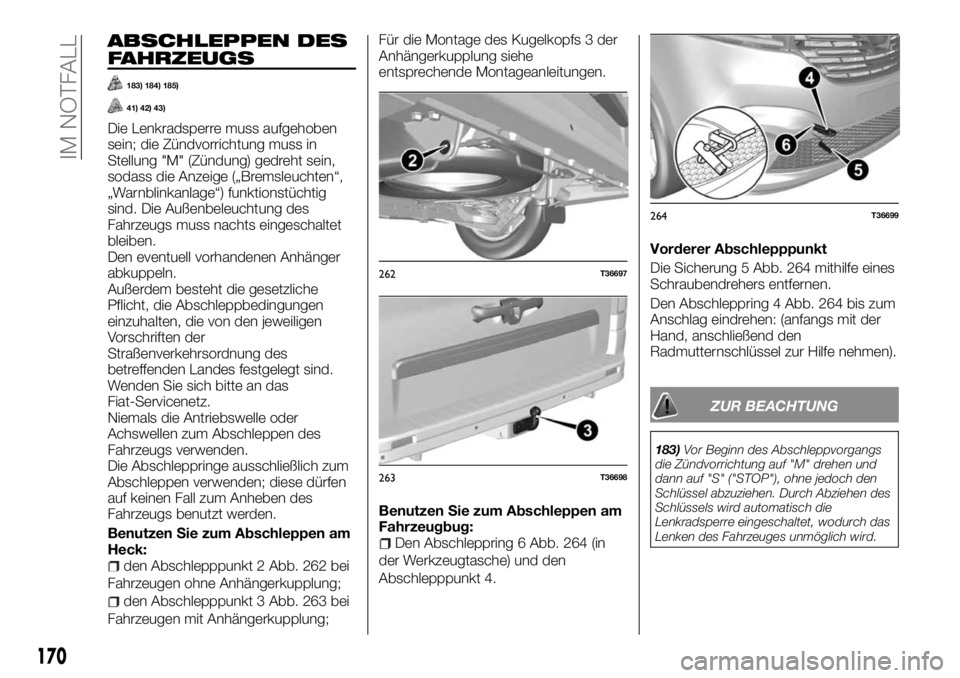

ABSCHLEPPEN DES
FAHRZEUGS
183) 184) 185)
41) 42) 43)
Die Lenkradsperre muss aufgehoben
sein; die Zündvorrichtung muss in
Stellung "M" (Zündung) gedreht sein,
sodass die Anzeige („Bremsleuchten“,
„Warnblinkanlage“) funktionstüchtig
sind. Die Außenbeleuchtung des
Fahrzeugs muss nachts eingeschaltet
bleiben.
Den eventuell vorhandenen Anhänger
abkuppeln.
Außerdem besteht die gesetzliche
Pflicht, die Abschleppbedingungen
einzuhalten, die von den jeweiligen
Vorschriften der
Straßenverkehrsordnung des
betreffenden Landes festgelegt sind.
Wenden Sie sich bitte an das
Fiat-Servicenetz.
Niemals die Antriebswelle oder
Achswellen zum Abschleppen des
Fahrzeugs verwenden.
Die Abschleppringe ausschließlich zum
Abschleppen verwenden; diese dürfen
auf keinen Fall zum Anheben des
Fahrzeugs benutzt werden.
Benutzen Sie zum Abschleppen am
Heck:
den Abschlepppunkt 2 Abb. 262 bei
Fahrzeugen ohne Anhängerkupplung;
den Abschlepppunkt 3 Abb. 263 bei
Fahrzeugen mit Anhängerkupplung;Für die Montage des Kugelkopfs 3 der
Anhängerkupplung siehe
entsprechende Montageanleitungen.
Benutzen Sie zum Abschleppen am
Fahrzeugbug:
Den Abschleppring 6 Abb. 264 (in
der Werkzeugtasche) und den
Abschlepppunkt 4.Vorderer Abschlepppunkt
Die Sicherung 5 Abb. 264 mithilfe eines
Schraubendrehers entfernen.
Den Abschleppring 4 Abb. 264 bis zum
Anschlag eindrehen: (anfangs mit der
Hand, anschließend den
Radmutternschlüssel zur Hilfe nehmen).
ZUR BEACHTUNG
183)Vor Beginn des Abschleppvorgangs
die Zündvorrichtung auf "M" drehen und
dann auf "S" ("STOP"), ohne jedoch den
Schlüssel abzuziehen. Durch Abziehen des
Schlüssels wird automatisch die
Lenkradsperre eingeschaltet, wodurch das
Lenken des Fahrzeuges unmöglich wird.
262T36697
263T36698
264T36699
170
IM NOTFALL

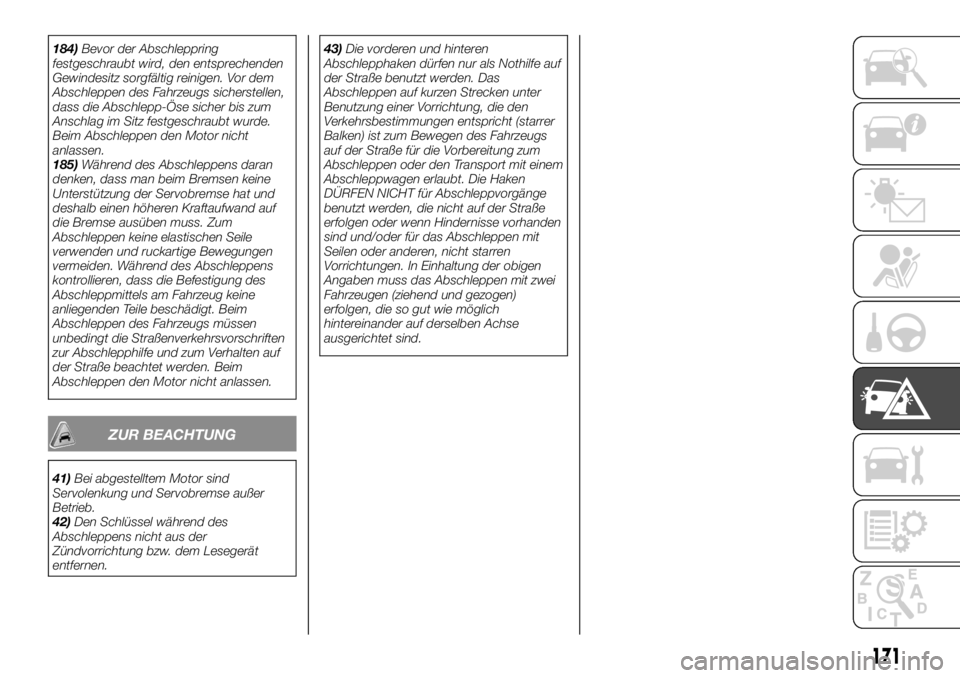

184)Bevor der Abschleppring
festgeschraubt wird, den entsprechenden
Gewindesitz sorgfältig reinigen. Vor dem
Abschleppen des Fahrzeugs sicherstellen,
dass die Abschlepp-Öse sicher bis zum
Anschlag im Sitz festgeschraubt wurde.
Beim Abschleppen den Motor nicht
anlassen.
185)Während des Abschleppens daran
denken, dass man beim Bremsen keine
Unterstützung der Servobremse hat und
deshalb einen höheren Kraftaufwand auf
die Bremse ausüben muss. Zum
Abschleppen keine elastischen Seile
verwenden und ruckartige Bewegungen
vermeiden. Während des Abschleppens
kontrollieren, dass die Befestigung des
Abschleppmittels am Fahrzeug keine
anliegenden Teile beschädigt. Beim
Abschleppen des Fahrzeugs müssen
unbedingt die Straßenverkehrsvorschriften
zur Abschlepphilfe und zum Verhalten auf
der Straße beachtet werden. Beim
Abschleppen den Motor nicht anlassen.
ZUR BEACHTUNG
41)Bei abgestelltem Motor sind
Servolenkung und Servobremse außer
Betrieb.
42)Den Schlüssel während des
Abschleppens nicht aus der
Zündvorrichtung bzw. dem Lesegerät
entfernen.43)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeugs
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
171

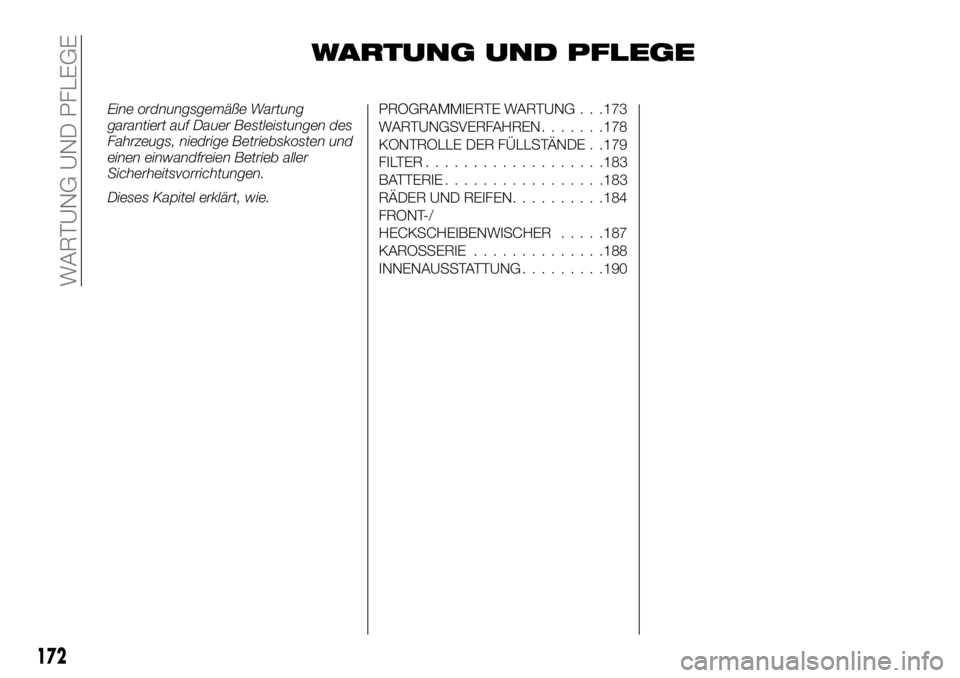

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten und
einen einwandfreien Betrieb aller
Sicherheitsvorrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG . . .173
WARTUNGSVERFAHREN.......178
KONTROLLE DER FÜLLSTÄNDE . .179
FILTER...................183
BATTERIE.................183
RÄDER UND REIFEN..........184
FRONT-/
HECKSCHEIBENWISCHER.....187
KAROSSERIE..............188
INNENAUSSTATTUNG.........190
172
WARTUNG UND PFLEGE

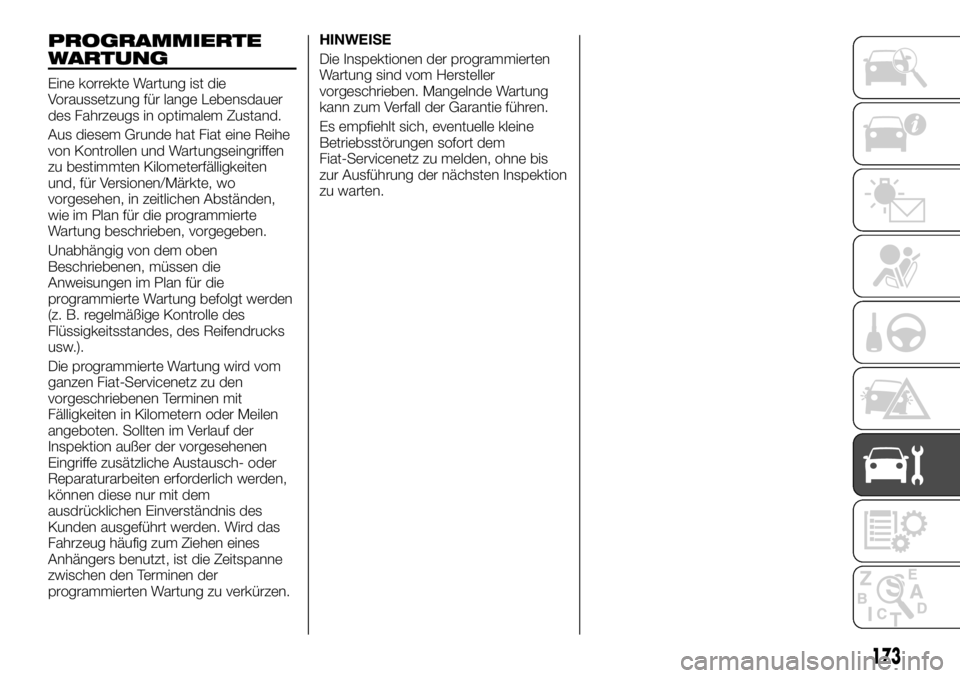

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Fiat eine Reihe
von Kontrollen und Wartungseingriffen
zu bestimmten Kilometerfälligkeiten
und, für Versionen/Märkte, wo
vorgesehen, in zeitlichen Abständen,
wie im Plan für die programmierte
Wartung beschrieben, vorgegeben.
Unabhängig von dem oben
Beschriebenen, müssen die
Anweisungen im Plan für die
programmierte Wartung befolgt werden
(z. B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendrucks
usw.).
Die programmierte Wartung wird vom
ganzen Fiat-Servicenetz zu den
vorgeschriebenen Terminen mit
Fälligkeiten in Kilometern oder Meilen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit dem
ausdrücklichen Einverständnis des
Kunden ausgeführt werden. Wird das
Fahrzeug häufig zum Ziehen eines
Anhängers benutzt, ist die Zeitspanne
zwischen den Terminen der
programmierten Wartung zu verkürzen.HINWEISE
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verfall der Garantie führen.
Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem
Fiat-Servicenetz zu melden, ohne bis
zur Ausführung der nächsten Inspektion
zu warten.
173

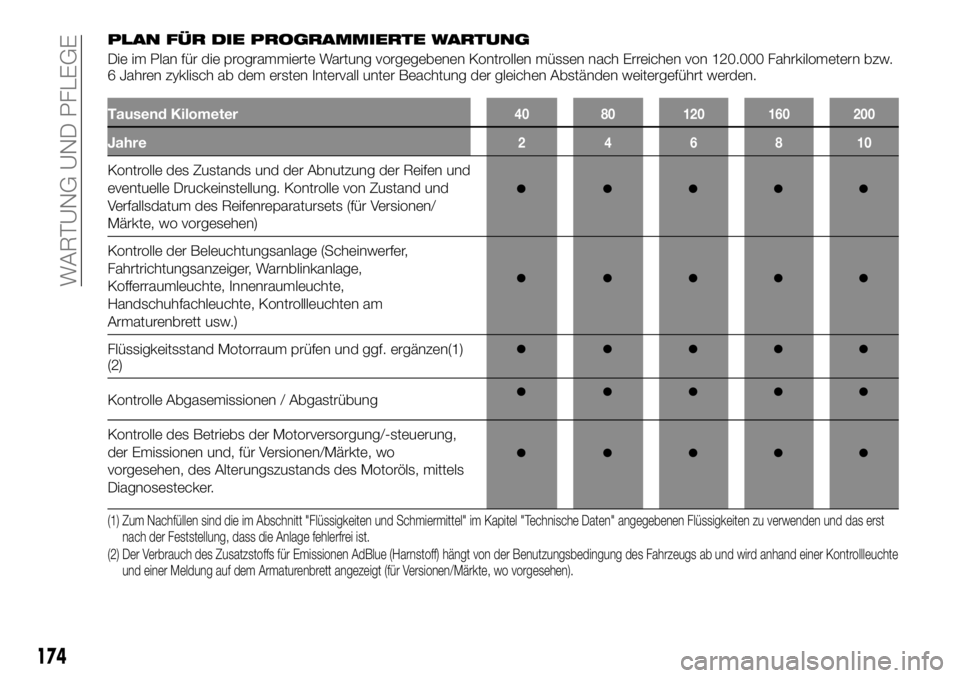

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 120.000 Fahrkilometern bzw.
6 Jahren zyklisch ab dem ersten Intervall unter Beachtung der gleichen Abständen weitergeführt werden.
Tausend Kilometer40 80 120 160 200
Jahre246810
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung. Kontrolle von Zustand und
Verfallsdatum des Reifenreparatursets (für Versionen/
Märkte, wo vorgesehen)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
(2)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-steuerung,
der Emissionen und, für Versionen/Märkte, wo
vorgesehen, des Alterungszustands des Motoröls, mittels
Diagnosestecker.
(1) Zum Nachfüllen sind die im Abschnitt "Flüssigkeiten und Schmiermittel" im Kapitel "Technische Daten" angegebenen Flüssigkeiten zu verwenden und das erst
nach der Feststellung, dass die Anlage fehlerfrei ist.
(2) Der Verbrauch des Zusatzstoffs für Emissionen AdBlue (Harnstoff) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchte
und einer Meldung auf dem Armaturenbrett angezeigt (für Versionen/Märkte, wo vorgesehen).
174
WARTUNG UND PFLEGE

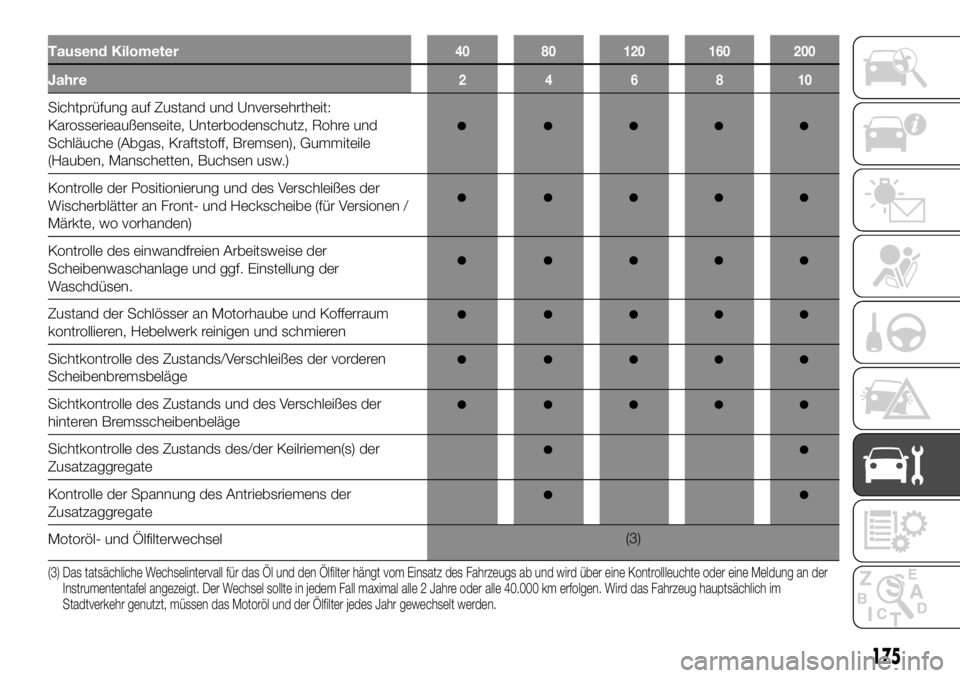

Tausend Kilometer40 80 120 160 200
Jahre246810
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe (für Versionen /
Märkte, wo vorhanden)
Kontrolle des einwandfreien Arbeitsweise der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Zustand der Schlösser an Motorhaube und Kofferraum
kontrollieren, Hebelwerk reinigen und schmieren
Sichtkontrolle des Zustands/Verschleißes der vorderen
Scheibenbremsbeläge
Sichtkontrolle des Zustands und des Verschleißes der
hinteren Bremsscheibenbeläge
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Zusatzaggregate
Kontrolle der Spannung des Antriebsriemens der
Zusatzaggregate
Motoröl- und Ölfilterwechsel(3)
(3) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall maximal alle 2 Jahre oder alle 40.000 km erfolgen. Wird das Fahrzeug hauptsächlich im
Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jedes Jahr gewechselt werden.
175

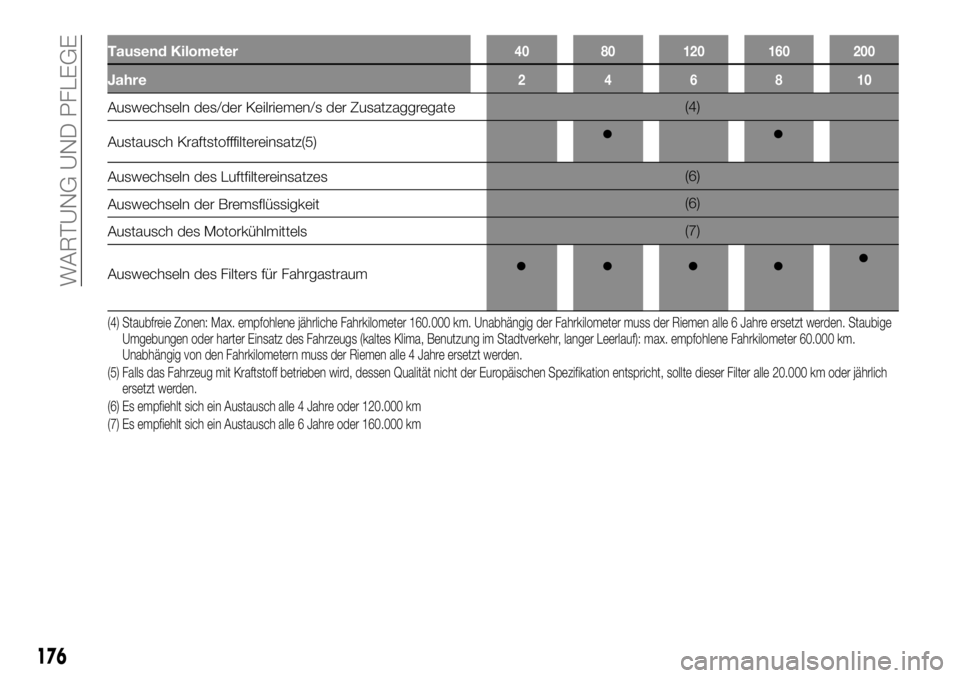

Tausend Kilometer40 80 120 160 200
Jahre246810
Auswechseln des/der Keilriemen/s der Zusatzaggregate(4)
Austausch Kraftstofffiltereinsatz(5)
Auswechseln des Luftfiltereinsatzes(6)
Auswechseln der Bremsflüssigkeit(6)
Austausch des Motorkühlmittels(7)
Auswechseln des Filters für Fahrgastraum
(4) Staubfreie Zonen: Max. empfohlene jährliche Fahrkilometer 160.000 km. Unabhängig der Fahrkilometer muss der Riemen alle 6 Jahre ersetzt werden. Staubige
Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer 60.000 km.
Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(5) Falls das Fahrzeug mit Kraftstoff betrieben wird, dessen Qualität nicht der Europäischen Spezifikation entspricht, sollte dieser Filter alle 20.000 km oder jährlich
ersetzt werden.
(6) Es empfiehlt sich ein Austausch alle 4 Jahre oder 120.000 km
(7) Es empfiehlt sich ein Austausch alle 6 Jahre oder 160.000 km
176
WARTUNG UND PFLEGE

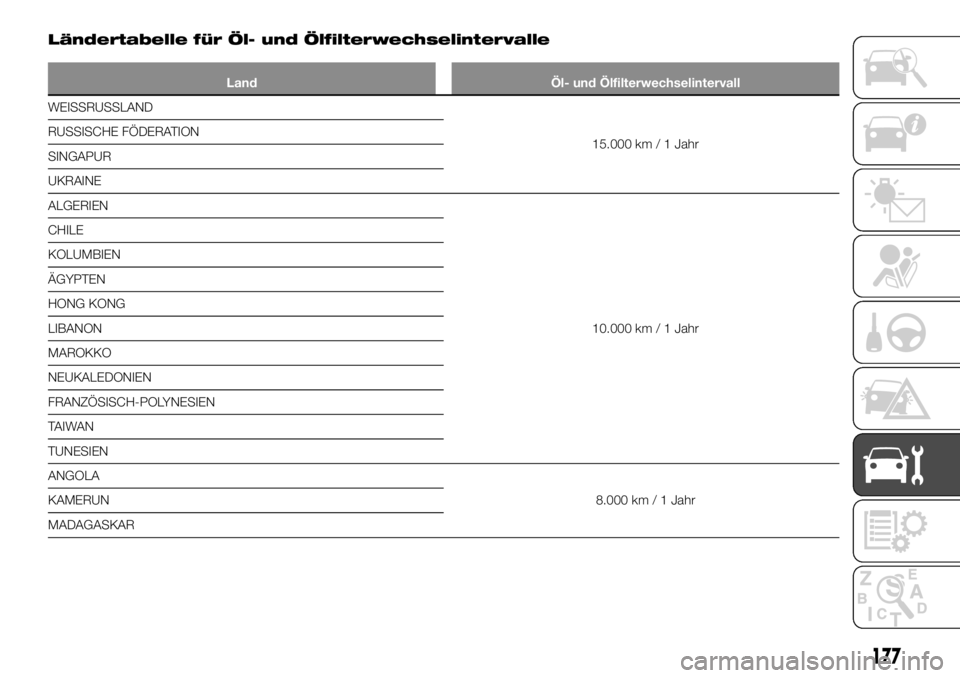

Ländertabelle für Öl- und Ölfilterwechselintervalle
Land Öl- und Ölfilterwechselintervall
WEISSRUSSLAND
15.000 km / 1 Jahr RUSSISCHE FÖDERATION
SINGAPUR
UKRAINE
ALGERIEN
10.000 km / 1 Jahr CHILE
KOLUMBIEN
ÄGYPTEN
HONG KONG
LIBANON
MAROKKO
NEUKALEDONIEN
FRANZÖSISCH-POLYNESIEN
TAIWAN
TUNESIEN
ANGOLA
8.000 km / 1 Jahr KAMERUN
MADAGASKAR
177

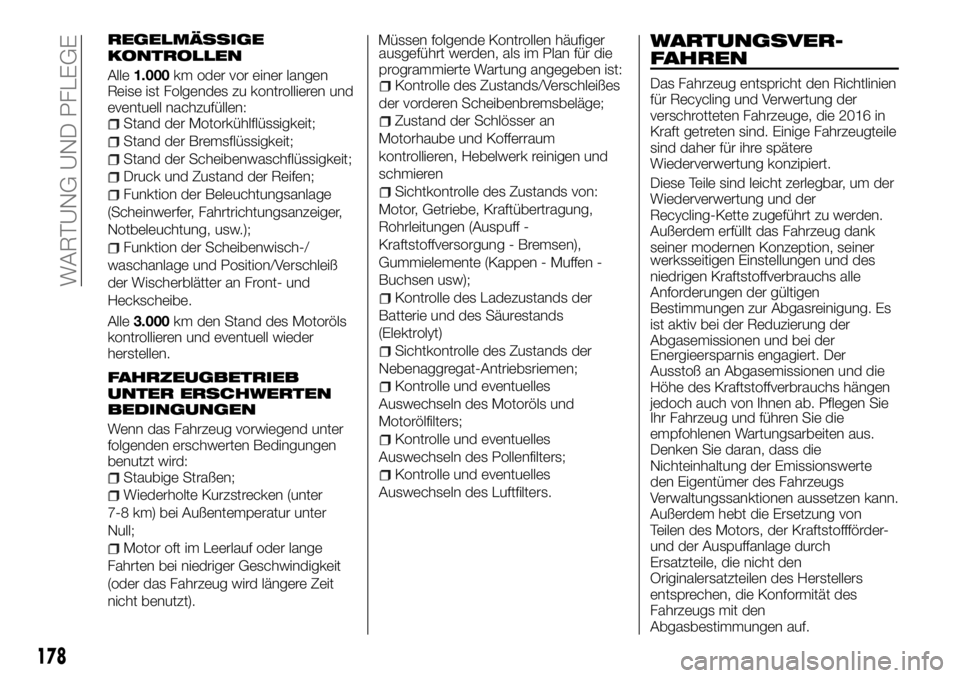

REGELMÄSSIGE
KONTROLLEN
Alle1.000km oder vor einer langen
Reise ist Folgendes zu kontrollieren und
eventuell nachzufüllen:
Stand der Motorkühlflüssigkeit;
Stand der Bremsflüssigkeit;
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.);
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle3.000km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
FAHRZEUGBETRIEB
UNTER ERSCHWERTEN
BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter
folgenden erschwerten Bedingungen
benutzt wird:
Staubige Straßen;
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter
Null;
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Zustand der Schlösser an
Motorhaube und Kofferraum
kontrollieren, Hebelwerk reinigen und
schmieren
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw);
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters;
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
WARTUNGSVER-
FAHREN
Das Fahrzeug entspricht den Richtlinien
für Recycling und Verwertung der
verschrotteten Fahrzeuge, die 2016 in
Kraft getreten sind. Einige Fahrzeugteile
sind daher für ihre spätere
Wiederverwertung konzipiert.
Diese Teile sind leicht zerlegbar, um der
Wiederverwertung und der
Recycling-Kette zugeführt zu werden.
Außerdem erfüllt das Fahrzeug dank
seiner modernen Konzeption, seiner
werksseitigen Einstellungen und des
niedrigen Kraftstoffverbrauchs alle
Anforderungen der gültigen
Bestimmungen zur Abgasreinigung. Es
ist aktiv bei der Reduzierung der
Abgasemissionen und bei der
Energieersparnis engagiert. Der
Ausstoß an Abgasemissionen und die
Höhe des Kraftstoffverbrauchs hängen
jedoch auch von Ihnen ab. Pflegen Sie
Ihr Fahrzeug und führen Sie die
empfohlenen Wartungsarbeiten aus.
Denken Sie daran, dass die
Nichteinhaltung der Emissionswerte
den Eigentümer des Fahrzeugs
Verwaltungssanktionen aussetzen kann.
Außerdem hebt die Ersetzung von
Teilen des Motors, der Kraftstoffförder-
und der Auspuffanlage durch
Ersatzteile, die nicht den
Originalersatzteilen des Herstellers
entsprechen, die Konformität des
Fahrzeugs mit den
Abgasbestimmungen auf.
178
WARTUNG UND PFLEGE
