FIAT TALENTO 2018 Drift- og vedlikeholdshåndbok (in Norwegian)
Manufacturer: FIAT, Model Year: 2018, Model line: TALENTO, Model: FIAT TALENTO 2018Pages: 232, PDF Size: 4.66 MB
Page 31 of 232

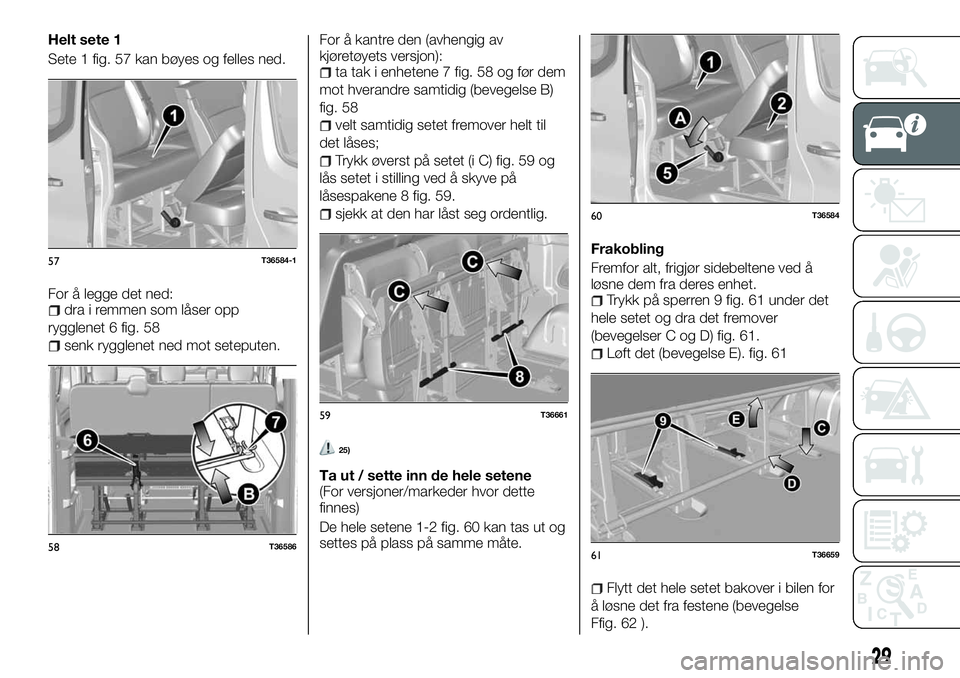

Helt sete 1
Sete 1 fig. 57 kan bøyes og felles ned.
For å legge det ned:
dra i remmen som låser opp
rygglenet 6 fig. 58
senk rygglenet ned mot seteputen.For å kantre den (avhengig av
kjøretøyets versjon):
ta tak i enhetene 7 fig. 58 og før dem
mot hverandre samtidig (bevegelse B)
fig. 58
velt samtidig setet fremover helt til
det låses;
Trykk øverst på setet (i C) fig. 59 og
lås setet i stilling ved å skyve på
låsespakene 8 fig. 59.
sjekk at den har låst seg ordentlig.
25)
Ta ut / sette inn de hele setene
(For versjoner/markeder hvor dette
finnes)
De hele setene 1-2 fig. 60 kan tas ut og
settes på plass på samme måte.Frakobling
Fremfor alt, frigjør sidebeltene ved å
løsne dem fra deres enhet.
Trykk på sperren 9 fig. 61 under det
hele setet og dra det fremover
(bevegelser C og D) fig. 61.
Løft det (bevegelse E). fig. 61
Flytt det hele setet bakover i bilen for
å løsne det fra festene (bevegelse
Ffig. 62 ).
57T36584-1
58T36586
59T36661
60T36584
61T36659
29
Page 32 of 232

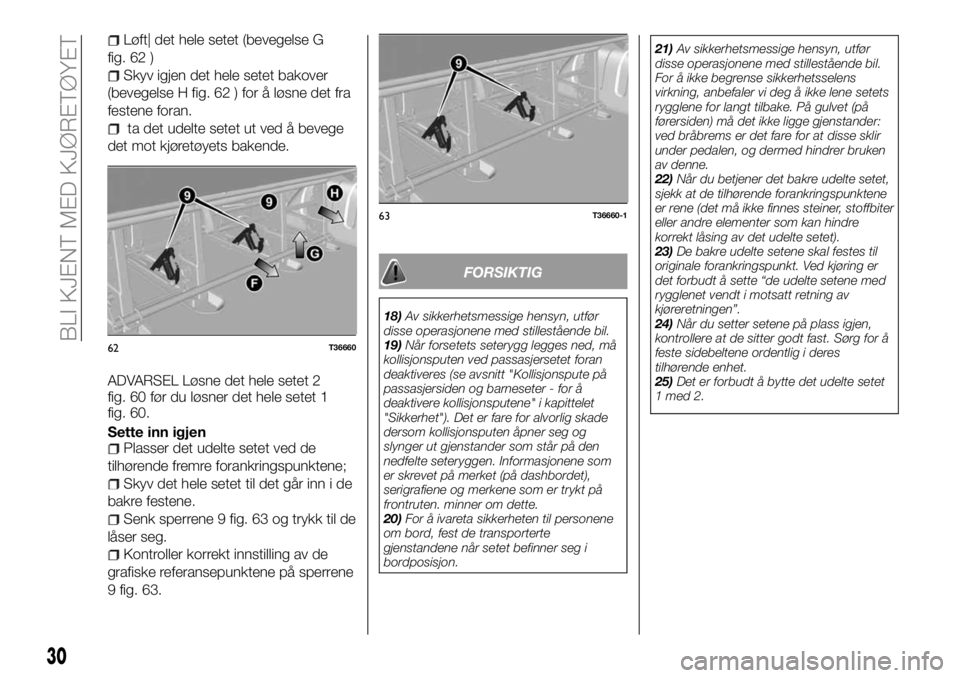

Løft| det hele setet (bevegelse G
fig. 62 )
Skyv igjen det hele setet bakover
(bevegelse H fig. 62 ) for å løsne det fra
festene foran.
ta det udelte setet ut ved å bevege
det mot kjøretøyets bakende.
ADVARSEL Løsne det hele setet 2
fig. 60 før du løsner det hele setet 1
fig. 60.
Sette inn igjen
Plasser det udelte setet ved de
tilhørende fremre forankringspunktene;
Skyv det hele setet til det går inn i de
bakre festene.
Senk sperrene 9 fig. 63 og trykk til de
låser seg.
Kontroller korrekt innstilling av de
grafiske referansepunktene på sperrene
9 fig. 63.
FORSIKTIG
18)Av sikkerhetsmessige hensyn, utfør
disse operasjonene med stillestående bil.
19)Når forsetets seterygg legges ned, må
kollisjonsputen ved passasjersetet foran
deaktiveres (se avsnitt "Kollisjonspute på
passasjersiden og barneseter - for å
deaktivere kollisjonsputene" i kapittelet
"Sikkerhet"). Det er fare for alvorlig skade
dersom kollisjonsputen åpner seg og
slynger ut gjenstander som står på den
nedfelte seteryggen. Informasjonene som
er skrevet på merket (på dashbordet),
serigrafiene og merkene som er trykt på
frontruten. minner om dette.
20)For å ivareta sikkerheten til personene
om bord, fest de transporterte
gjenstandene når setet befinner seg i
bordposisjon.21)Av sikkerhetsmessige hensyn, utfør
disse operasjonene med stillestående bil.
For å ikke begrense sikkerhetsselens
virkning, anbefaler vi deg å ikke lene setets
rygglene for langt tilbake. På gulvet (på
førersiden) må det ikke ligge gjenstander:
ved bråbrems er det fare for at disse sklir
under pedalen, og dermed hindrer bruken
av denne.
22)Når du betjener det bakre udelte setet,
sjekk at de tilhørende forankringspunktene
er rene (det må ikke finnes steiner, stoffbiter
eller andre elementer som kan hindre
korrekt låsing av det udelte setet).
23)De bakre udelte setene skal festes til
originale forankringspunkt. Ved kjøring er
det forbudt å sette “de udelte setene med
rygglenet vendt i motsatt retning av
kjøreretningen”.
24)Når du setter setene på plass igjen,
kontrollere at de sitter godt fast. Sørg for å
feste sidebeltene ordentlig i deres
tilhørende enhet.
25)Det er forbudt å bytte det udelte setet
1 med 2.
62T36660
63T36660-1
30
BLI KJENT MED KJØRETØYET
Page 33 of 232

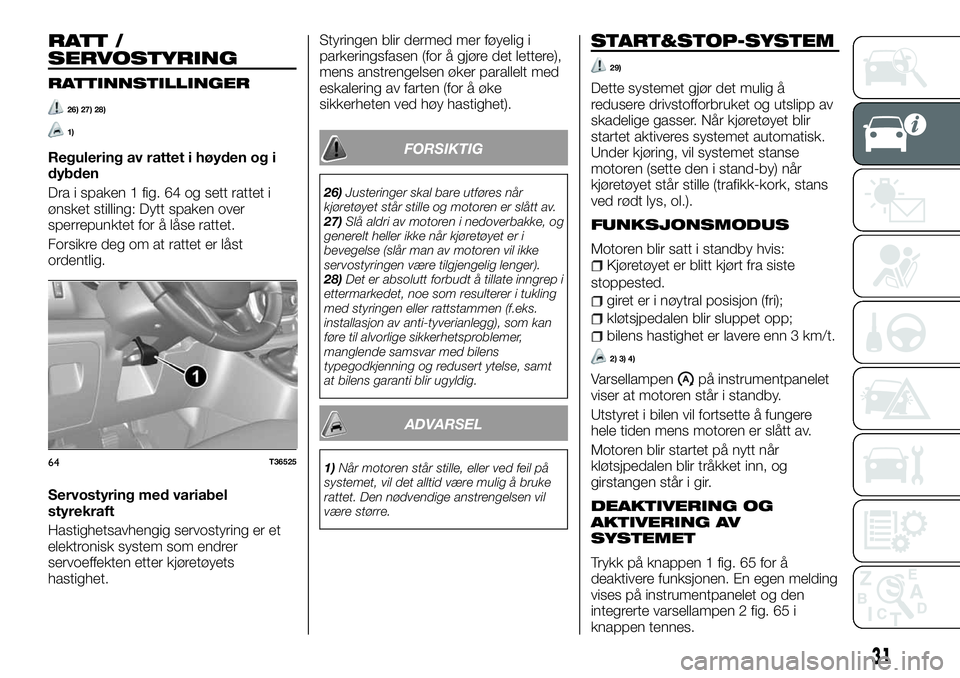

RATT /
SERVOSTYRING
RATTINNSTILLINGER
26) 27) 28)
1)
Regulering av rattet i høyden og i
dybden
Dra i spaken 1 fig. 64 og sett rattet i
ønsket stilling: Dytt spaken over
sperrepunktet for å låse rattet.
Forsikre deg om at rattet er låst
ordentlig.
Servostyring med variabel
styrekraft
Hastighetsavhengig servostyring er et
elektronisk system som endrer
servoeffekten etter kjøretøyets
hastighet.Styringen blir dermed mer føyelig i
parkeringsfasen (for å gjøre det lettere),
mens anstrengelsen øker parallelt med
eskalering av farten (for å øke
sikkerheten ved høy hastighet).FORSIKTIG
26)Justeringer skal bare utføres når
kjøretøyet står stille og motoren er slått av.
27)Slå aldri av motoren i nedoverbakke, og
generelt heller ikke når kjøretøyet er i
bevegelse (slår man av motoren vil ikke
servostyringen være tilgjengelig lenger).
28)Det er absolutt forbudt å tillate inngrep i
ettermarkedet, noe som resulterer i tukling
med styringen eller rattstammen (f.eks.
installasjon av anti-tyverianlegg), som kan
føre til alvorlige sikkerhetsproblemer,
manglende samsvar med bilens
typegodkjenning og redusert ytelse, samt
at bilens garanti blir ugyldig.
ADVARSEL
1)Når motoren står stille, eller ved feil på
systemet, vil det alltid være mulig å bruke
rattet. Den nødvendige anstrengelsen vil
være større.
START&STOP-SYSTEM
29)
Dette systemet gjør det mulig å
redusere drivstofforbruket og utslipp av
skadelige gasser. Når kjøretøyet blir
startet aktiveres systemet automatisk.
Under kjøring, vil systemet stanse
motoren (sette den i stand-by) når
kjøretøyet står stille (trafikk-kork, stans
ved rødt lys, ol.).
FUNKSJONSMODUS
Motoren blir satt i standby hvis:Kjøretøyet er blitt kjørt fra siste
stoppested.
giret er i nøytral posisjon (fri);
kløtsjpedalen blir sluppet opp;
bilens hastighet er lavere enn 3 km/t.
2) 3) 4)
Varsellampenpå instrumentpanelet
viser at motoren står i standby.
Utstyret i bilen vil fortsette å fungere
hele tiden mens motoren er slått av.
Motoren blir startet på nytt når
kløtsjpedalen blir tråkket inn, og
girstangen står i gir.
DEAKTIVERING OG
AKTIVERING AV
SYSTEMET
Trykk på knappen 1 fig. 65 for å
deaktivere funksjonen. En egen melding
vises på instrumentpanelet og den
integrerte varsellampen 2 fig. 65 i
knappen tennes.
64T36525
31
Page 34 of 232

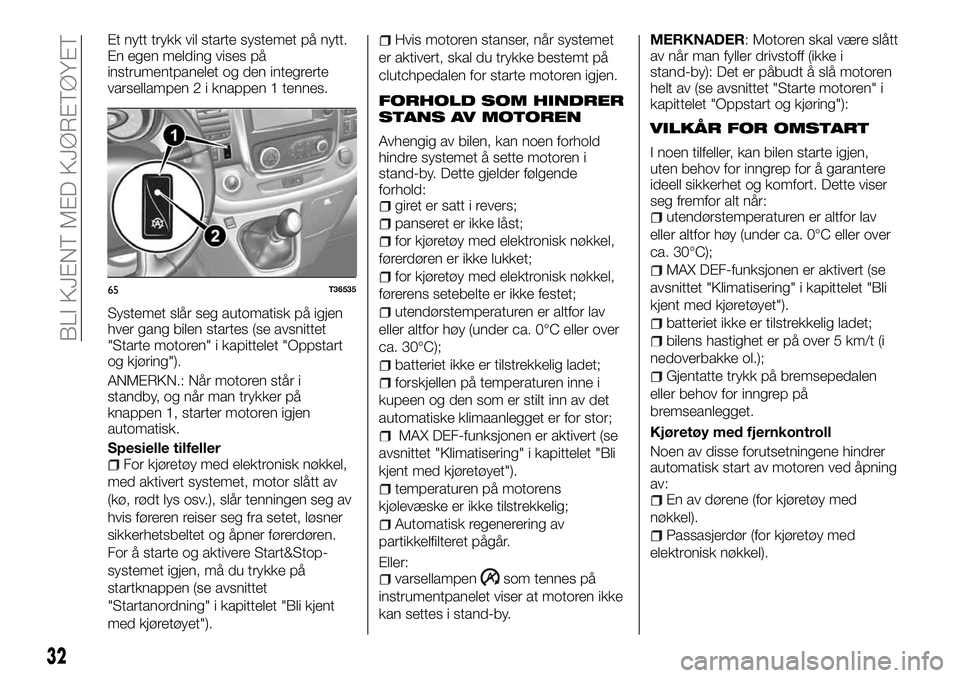

Et nytt trykk vil starte systemet på nytt.
En egen melding vises på
instrumentpanelet og den integrerte
varsellampen 2 i knappen 1 tennes.
Systemet slår seg automatisk på igjen
hver gang bilen startes (se avsnittet
"Starte motoren" i kapittelet "Oppstart
og kjøring").
ANMERKN.: Når motoren står i
standby, og når man trykker på
knappen 1, starter motoren igjen
automatisk.
Spesielle tilfeller
For kjøretøy med elektronisk nøkkel,
med aktivert systemet, motor slått av
(kø, rødt lys osv.), slår tenningen seg av
hvis føreren reiser seg fra setet, løsner
sikkerhetsbeltet og åpner førerdøren.
For å starte og aktivere Start&Stop-
systemet igjen, må du trykke på
startknappen (se avsnittet
"Startanordning" i kapittelet "Bli kjent
med kjøretøyet").
Hvis motoren stanser, når systemet
er aktivert, skal du trykke bestemt på
clutchpedalen for starte motoren igjen.
FORHOLD SOM HINDRER
STANS AV MOTOREN
Avhengig av bilen, kan noen forhold
hindre systemet å sette motoren i
stand-by. Dette gjelder følgende
forhold:
giret er satt i revers;
panseret er ikke låst;
for kjøretøy med elektronisk nøkkel,
førerdøren er ikke lukket;
for kjøretøy med elektronisk nøkkel,
førerens setebelte er ikke festet;
utendørstemperaturen er altfor lav
eller altfor høy (under ca. 0°C eller over
ca. 30°C);
batteriet ikke er tilstrekkelig ladet;
forskjellen på temperaturen inne i
kupeen og den som er stilt inn av det
automatiske klimaanlegget er for stor;
MAX DEF-funksjonen er aktivert (se
avsnittet "Klimatisering" i kapittelet "Bli
kjent med kjøretøyet").
temperaturen på motorens
kjølevæske er ikke tilstrekkelig;
Automatisk regenerering av
partikkelfilteret pågår.
Eller:
varsellampensom tennes på
instrumentpanelet viser at motoren ikke
kan settes i stand-by.MERKNADER: Motoren skal være slått
av når man fyller drivstoff (ikke i
stand-by): Det er påbudt å slå motoren
helt av (se avsnittet "Starte motoren" i
kapittelet "Oppstart og kjøring"):
VILKÅR FOR OMSTART
I noen tilfeller, kan bilen starte igjen,
uten behov for inngrep for å garantere
ideell sikkerhet og komfort. Dette viser
seg fremfor alt når:
utendørstemperaturen er altfor lav
eller altfor høy (under ca. 0°C eller over
ca. 30°C);
MAX DEF-funksjonen er aktivert (se
avsnittet "Klimatisering" i kapittelet "Bli
kjent med kjøretøyet").
batteriet ikke er tilstrekkelig ladet;
bilens hastighet er på over 5 km/t (i
nedoverbakke ol.);
Gjentatte trykk på bremsepedalen
eller behov for inngrep på
bremseanlegget.
Kjøretøy med fjernkontroll
Noen av disse forutsetningene hindrer
automatisk start av motoren ved åpning
av:
En av dørene (for kjøretøy med
nøkkel).
Passasjerdør (for kjøretøy med
elektronisk nøkkel).
65T36535
32
BLI KJENT MED KJØRETØYET
Page 35 of 232

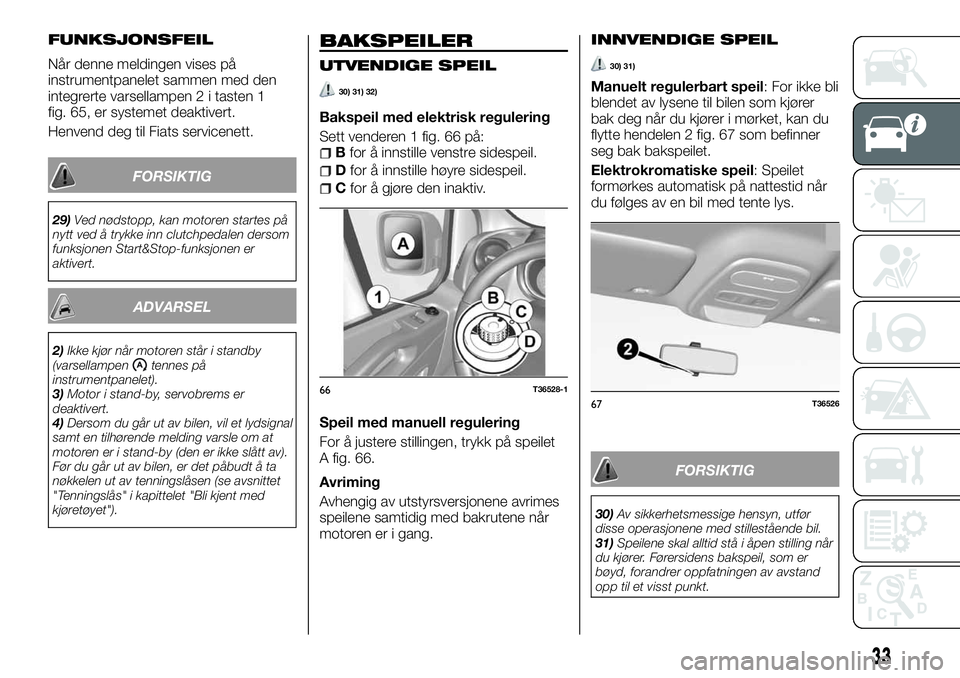

FUNKSJONSFEIL
Når denne meldingen vises på
instrumentpanelet sammen med den
integrerte varsellampen 2 i tasten 1
fig. 65, er systemet deaktivert.
Henvend deg til Fiats servicenett.
FORSIKTIG
29)Ved nødstopp, kan motoren startes på
nytt ved å trykke inn clutchpedalen dersom
funksjonen Start&Stop-funksjonen er
aktivert.
ADVARSEL
2)Ikke kjør når motoren står i standby
(varsellampentennes på
instrumentpanelet).
3)Motor i stand-by, servobrems er
deaktivert.
4)Dersom du går ut av bilen, vil et lydsignal
samt en tilhørende melding varsle om at
motoren er i stand-by (den er ikke slått av).
Før du går ut av bilen, er det påbudt å ta
nøkkelen ut av tenningslåsen (se avsnittet
"Tenningslås" i kapittelet "Bli kjent med
kjøretøyet").
BAKSPEILER
UTVENDIGE SPEIL
30) 31) 32)
Bakspeil med elektrisk regulering
Sett venderen 1 fig. 66 på:
Bfor å innstille venstre sidespeil.
Dfor å innstille høyre sidespeil.
Cfor å gjøre den inaktiv.
Speil med manuell regulering
For å justere stillingen, trykk på speilet
A fig. 66.
Avriming
Avhengig av utstyrsversjonene avrimes
speilene samtidig med bakrutene når
motoren er i gang.
INNVENDIGE SPEIL
30) 31)
Manuelt regulerbart speil: For ikke bli
blendet av lysene til bilen som kjører
bak deg når du kjører i mørket, kan du
flytte hendelen 2 fig. 67 som befinner
seg bak bakspeilet.
Elektrokromatiske speil: Speilet
formørkes automatisk på nattestid når
du følges av en bil med tente lys.
FORSIKTIG
30)Av sikkerhetsmessige hensyn, utfør
disse operasjonene med stillestående bil.
31)Speilene skal alltid stå i åpen stilling når
du kjører. Førersidens bakspeil, som er
bøyd, forandrer oppfatningen av avstand
opp til et visst punkt.
66T36528-167T36526
33
Page 36 of 232

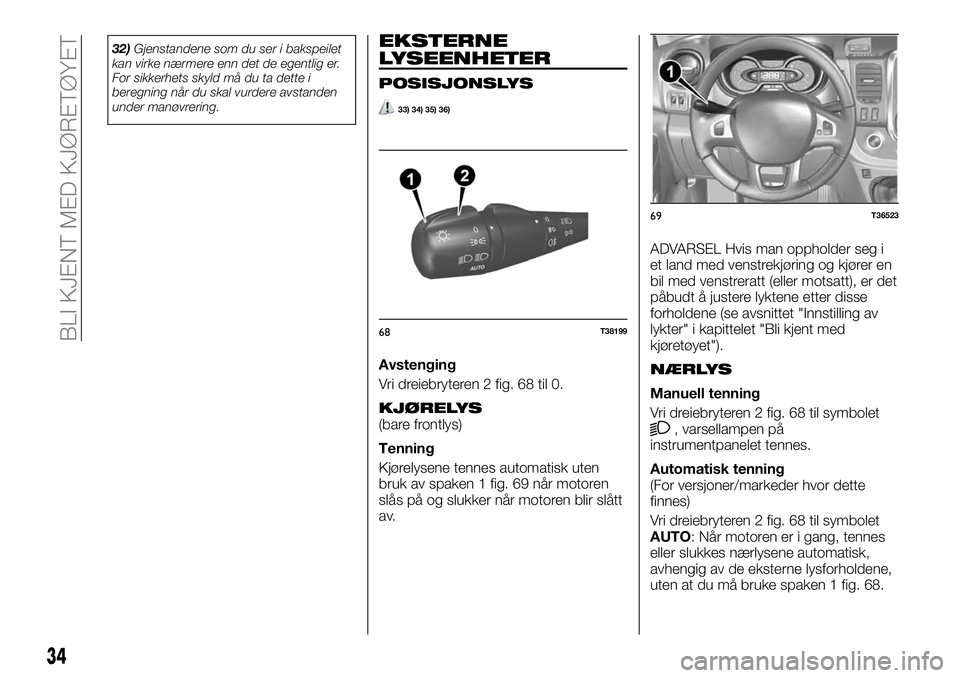

32)Gjenstandene som du ser i bakspeilet
kan virke nærmere enn det de egentlig er.
For sikkerhets skyld må du ta dette i
beregning når du skal vurdere avstanden
under manøvrering.EKSTERNE
LYSEENHETER
POSISJONSLYS
33) 34) 35) 36)
Avstenging
Vri dreiebryteren 2 fig. 68 til 0.
KJØRELYS(bare frontlys)
Tenning
Kjørelysene tennes automatisk uten
bruk av spaken 1 fig. 69 når motoren
slås på og slukker når motoren blir slått

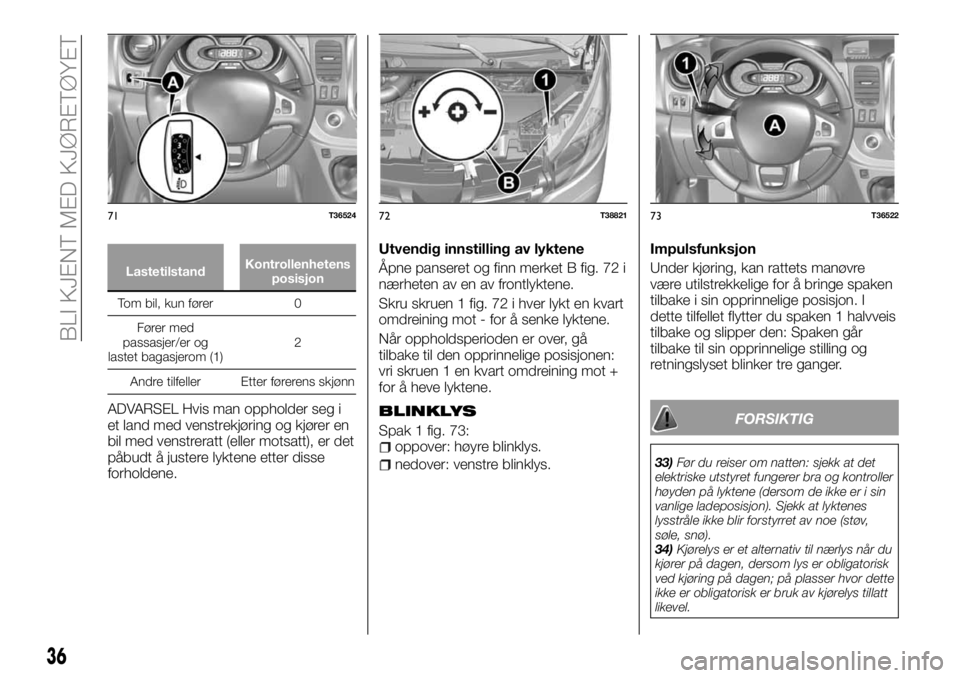

av.ADVARSEL Hvis man oppholder seg i
et land med venstrekjøring og kjører en
bil med venstreratt (eller motsatt), er det
påbudt å justere lyktene etter disse
forholdene (se avsnittet "Innstilling av
lykter" i kapittelet "Bli kjent med
kjøretøyet").
NÆRLYS
Manuell tenning
Vri dreiebryteren 2 fig. 68 til symbolet
, varsellampen på
instrumentpanelet tennes.
Automatisk tenning
(For versjoner/markeder hvor dette
finnes)
Vri dreiebryteren 2 fig. 68 til symbolet
AUTO: Når motoren er i gang, tennes
eller slukkes nærlysene automatisk,
avhengig av de eksterne lysforholdene,
uten at du må bruke spaken 1 fig. 68.
68T38199
69T36523
34
BLI KJENT MED KJØRETØYET
Page 37 of 232

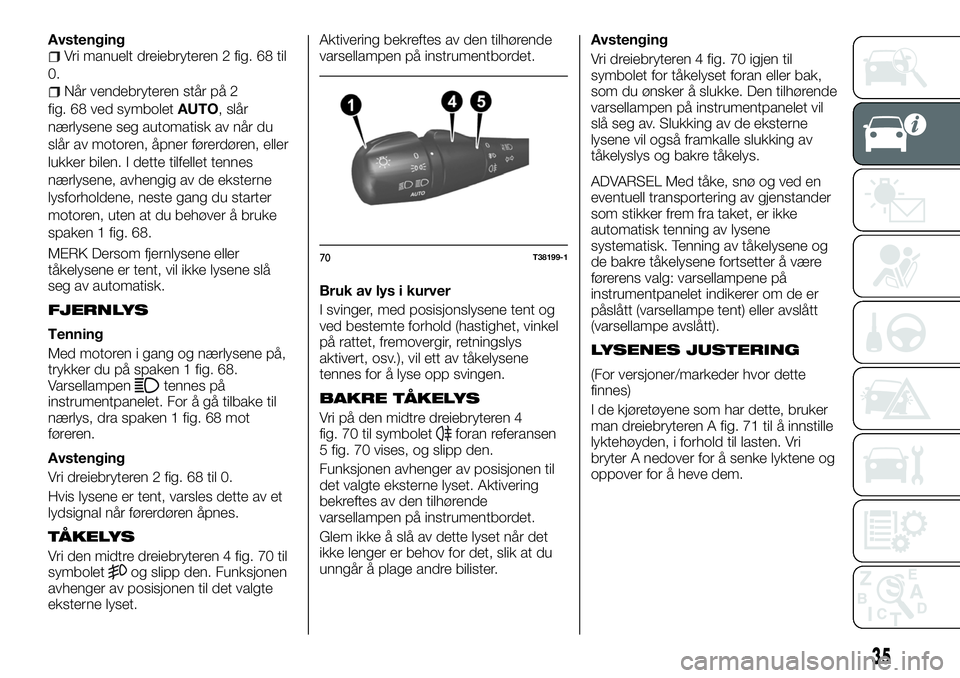

AvstengingVri manuelt dreiebryteren 2 fig. 68 til
0.
Når vendebryteren står på 2
fig. 68 ved symboletAUTO, slår
nærlysene seg automatisk av når du
slår av motoren, åpner førerdøren, eller
lukker bilen. I dette tilfellet tennes
nærlysene, avhengig av de eksterne
lysforholdene, neste gang du starter
motoren, uten at du behøver å bruke
spaken 1 fig. 68.
MERK Dersom fjernlysene eller
tåkelysene er tent, vil ikke lysene slå
seg av automatisk.
FJERNLYS
Tenning
Med motoren i gang og nærlysene på,
trykker du på spaken 1 fig. 68.
Varsellampen
tennes på
instrumentpanelet. For å gå tilbake til
nærlys, dra spaken 1 fig. 68 mot
føreren.
Avstenging
Vri dreiebryteren 2 fig. 68 til 0.
Hvis lysene er tent, varsles dette av et
lydsignal når førerdøren åpnes.
TÅKELYS
Vri den midtre dreiebryteren 4 fig. 70 til
symboletog slipp den. Funksjonen
avhenger av posisjonen til det valgte
eksterne lyset.Aktivering bekreftes av den tilhørende
varsellampen på instrumentbordet.
Bruk av lys i kurver
I svinger, med posisjonslysene tent og
ved bestemte forhold (hastighet, vinkel
på rattet, fremovergir, retningslys
aktivert, osv.), vil ett av tåkelysene
tennes for å lyse opp svingen.
BAKRE TÅKELYS
Vri på den midtre dreiebryteren 4
fig. 70 til symboletforan referansen
5 fig. 70 vises, og slipp den.
Funksjonen avhenger av posisjonen til
det valgte eksterne lyset. Aktivering
bekreftes av den tilhørende
varsellampen på instrumentbordet.
Glem ikke å slå av dette lyset når det
ikke lenger er behov for det, slik at du
unngår å plage andre bilister.Avstenging
Vri dreiebryteren 4 fig. 70 igjen til
symbolet for tåkelyset foran eller bak,
som du ønsker å slukke. Den tilhørende
varsellampen på instrumentpanelet vil
slå seg av. Slukking av de eksterne
lysene vil også framkalle slukking av
tåkelyslys og bakre tåkelys.
ADVARSEL Med tåke, snø og ved en
eventuell transportering av gjenstander
som stikker frem fra taket, er ikke
automatisk tenning av lysene
systematisk. Tenning av tåkelysene og
de bakre tåkelysene fortsetter å være
førerens valg: varsellampene på
instrumentpanelet indikerer om de er
påslått (varsellampe tent) eller avslått
(varsellampe avslått).
LYSENES JUSTERING
(For versjoner/markeder hvor dette
finnes)
I de kjøretøyene som har dette, bruker
man dreiebryteren A fig. 71 til å innstille
lyktehøyden, i forhold til lasten. Vri
bryter A nedover for å senke lyktene og
oppover for å heve dem.
70T38199-1
35
Page 38 of 232
LastetilstandKontrollenhetens
posisjon
Tom bil, kun fører 0
Fører med
passasjer/er og
lastet bagasjerom (1)2
Andre tilfeller Etter førerens skjønn
ADVARSEL Hvis man oppholder seg i
et land med venstrekjøring og kjører en
bil med venstreratt (eller motsatt), er det
påbudt å justere lyktene etter disse
forholdene.Utvendig innstilling av lyktene
Åpne panseret og finn merket B fig. 72 i
nærheten av en av frontlyktene.
Skru skruen 1 fig. 72 i hver lykt en kvart
omdreining mot - for å senke lyktene.
Når oppholdsperioden er over, gå
tilbake til den opprinnelige posisjonen:
vri skruen 1 en kvart omdreining mot +
for å heve lyktene.BLINKLYS
Spak 1 fig. 73:oppover: høyre blinklys.
nedover: venstre blinklys.Impulsfunksjon
Under kjøring, kan rattets manøvre
være utilstrekkelige for å bringe spaken
tilbake i sin opprinnelige posisjon. I
dette tilfellet flytter du spaken 1 halvveis
tilbake og slipper den: Spaken går
tilbake til sin opprinnelige stilling og
retningslyset blinker tre ganger.
FORSIKTIG
33)Før du reiser om natten: sjekk at det
elektriske utstyret fungerer bra og kontroller
høyden på lyktene (dersom de ikke er i sin
vanlige ladeposisjon). Sjekk at lyktenes
lysstråle ikke blir forstyrret av noe (støv,
søle, snø).
34)Kjørelys er et alternativ til nærlys når du
kjører på dagen, dersom lys er obligatorisk
ved kjøring på dagen; på plasser hvor dette
ikke er obligatorisk er bruk av kjørelys tillatt
likevel.
71T3652472T3882173T36522
36
BLI KJENT MED KJØRETØYET
Page 39 of 232

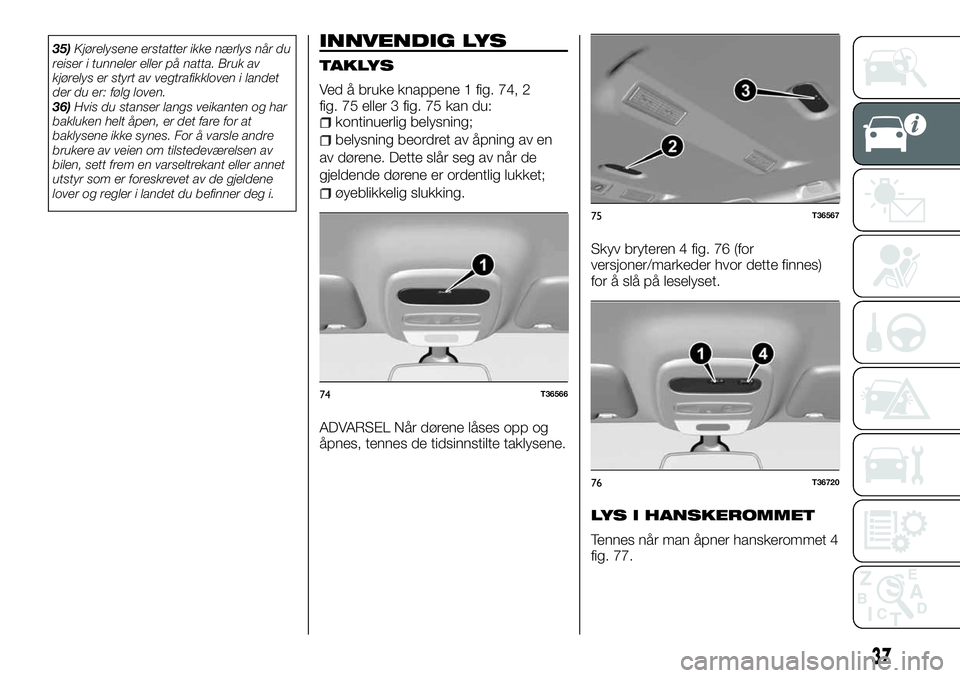

35)Kjørelysene erstatter ikke nærlys når du
reiser i tunneler eller på natta. Bruk av
kjørelys er styrt av vegtrafikkloven i landet
der du er: følg loven.
36)Hvis du stanser langs veikanten og har
bakluken helt åpen, er det fare for at
baklysene ikke synes. For å varsle andre
brukere av veien om tilstedeværelsen av
bilen, sett frem en varseltrekant eller annet
utstyr som er foreskrevet av de gjeldene
lover og regler i landet du befinner deg i.INNVENDIG LYS
TAKLYS
Ved å bruke knappene 1 fig. 74, 2
fig. 75 eller 3 fig. 75 kan du:
kontinuerlig belysning;
belysning beordret av åpning av en
av dørene. Dette slår seg av når de
gjeldende dørene er ordentlig lukket;
øyeblikkelig slukking.
ADVARSEL Når dørene låses opp og
åpnes, tennes de tidsinnstilte taklysene.Skyv bryteren 4 fig. 76 (for
versjoner/markeder hvor dette finnes)
for å slå på leselyset.
LYS I HANSKEROMMET
Tennes når man åpner hanskerommet 4
fig. 77.
74T36566
75T36567
76T36720
37
Page 40 of 232

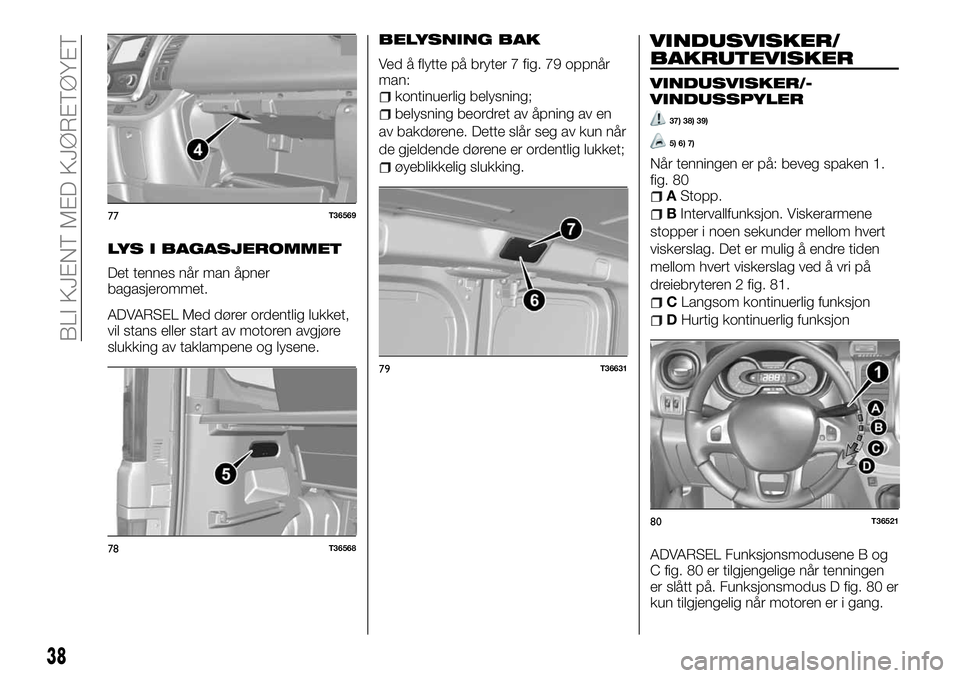

LYS I BAGASJEROMMET
Det tennes når man åpner
bagasjerommet.
ADVARSEL Med dører ordentlig lukket,
vil stans eller start av motoren avgjøre
slukking av taklampene og lysene.
BELYSNING BAK
Ved å flytte på bryter 7 fig. 79 oppnår
man:
kontinuerlig belysning;
belysning beordret av åpning av en
av bakdørene. Dette slår seg av kun når
de gjeldende dørene er ordentlig lukket;
øyeblikkelig slukking.
VINDUSVISKER/
BAKRUTEVISKER
VINDUSVISKER/-
VINDUSSPYLER
37) 38) 39)
5) 6) 7)
Når tenningen er på: beveg spaken 1.
fig. 80
AStopp.
BIntervallfunksjon. Viskerarmene
stopper i noen sekunder mellom hvert
viskerslag. Det er mulig å endre tiden
mellom hvert viskerslag ved å vri på
dreiebryteren 2 fig. 81.
CLangsom kontinuerlig funksjon
DHurtig kontinuerlig funksjon
ADVARSEL Funksjonsmodusene B og
C fig. 80 er tilgjengelige når tenningen
er slått på. Funksjonsmodus D fig. 80 er
kun tilgjengelig når motoren er i gang.
77T36569
78T36568
79T36631
80T36521
38
BLI KJENT MED KJØRETØYET
