FIAT TALENTO 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

GRAAFINEN HAKEMISTO

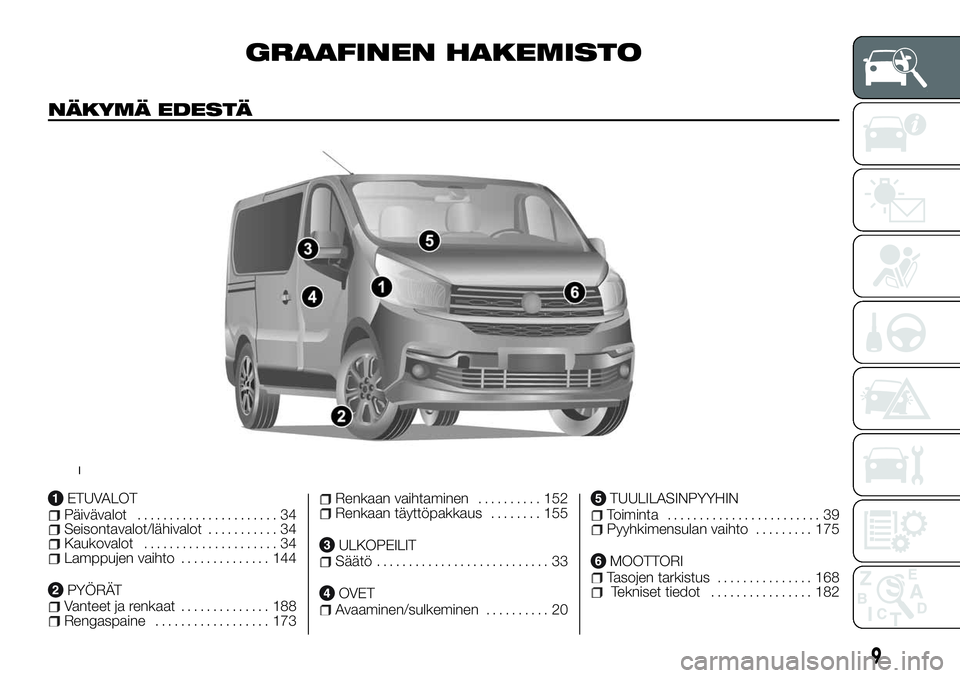

NÄKYMÄ EDESTÄ
ETUVALOTPäivävalot...................... 34Seisontavalot/lähivalot........... 34Kaukovalot..................... 34Lamppujen vaihto.............. 144
PYÖRÄTVanteet ja renkaat.............. 188Rengaspaine.................. 173
Renkaan vaihtaminen.......... 152Renkaan täyttöpakkaus........ 155
ULKOPEILITSäätö........................... 33
OVETAvaaminen/sulkeminen.......... 20
TUULILASINPYYHINToiminta........................ 39Pyyhkimensulan vaihto......... 175
MOOTTORITasojen tarkistus............... 168Tekniset tiedot................ 182
1
9

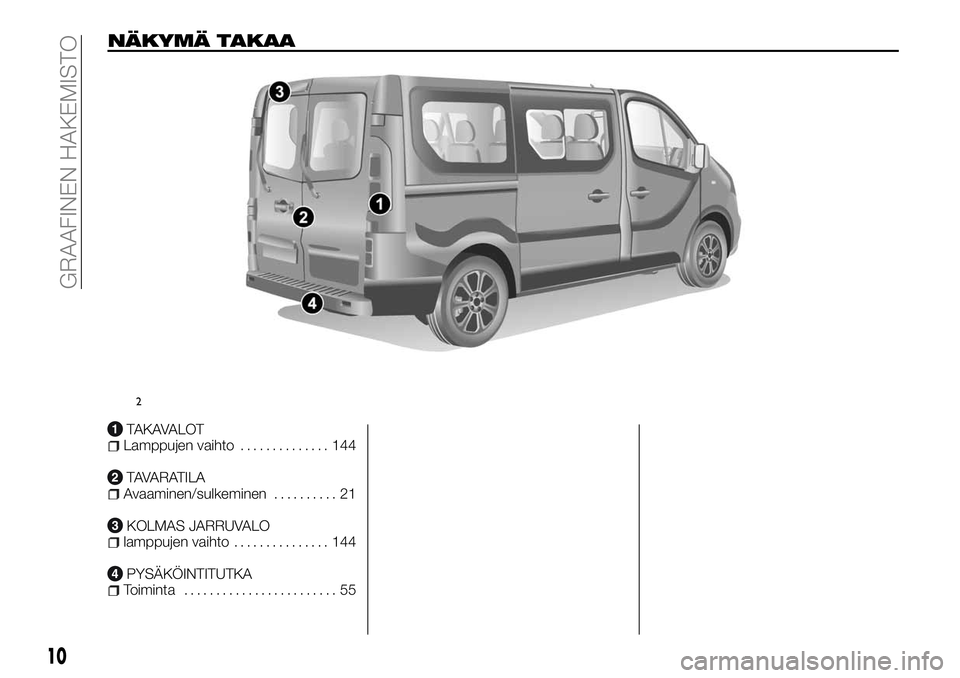

NÄKYMÄ TAKAA
TAKAVALOTLamppujen vaihto.............. 144
TAVARATILAAvaaminen/sulkeminen.......... 21
KOLMAS JARRUVALOlamppujen vaihto............... 144
PYSÄKÖINTITUTKAToiminta........................ 55
2
10
GRAAFINEN HAKEMISTO

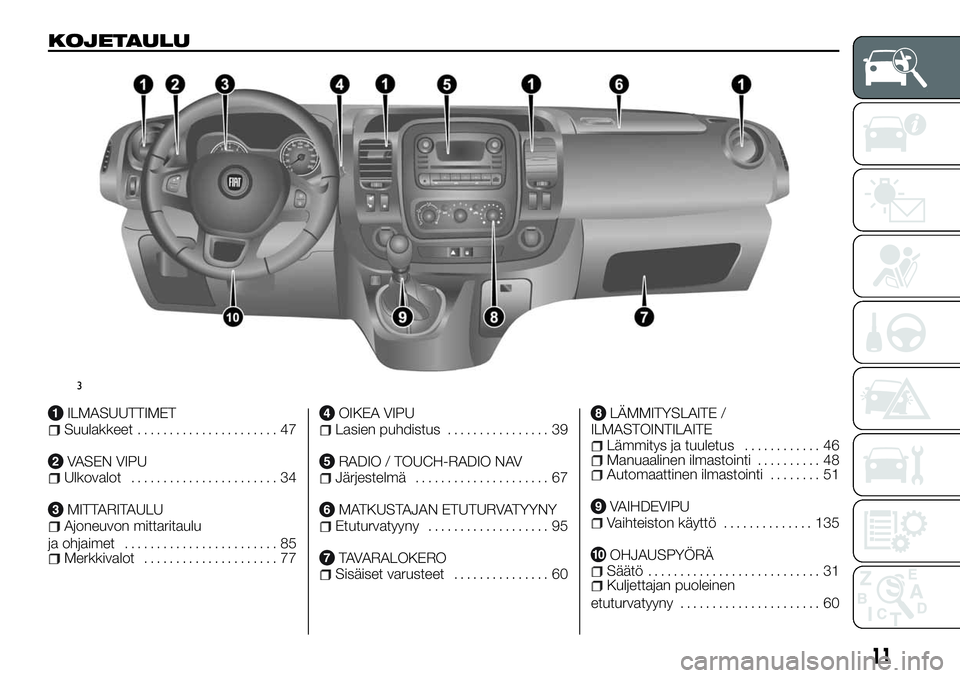

KOJETAULU
ILMASUUTTIMETSuulakkeet...................... 47
VASEN VIPUUlkovalot....................... 34
MITTARITAULUAjoneuvon mittaritaulu
ja ohjaimet........................ 85
Merkkivalot..................... 77
OIKEA VIPULasien puhdistus................ 39
RADIO / TOUCH-RADIO NAVJärjestelmä..................... 67
MATKUSTAJAN ETUTURVATYYNYEtuturvatyyny................... 95
TAVARALOKEROSisäiset varusteet............... 60
LÄMMITYSLAITE /
ILMASTOINTILAITE
Lämmitys ja tuuletus............ 46Manuaalinen ilmastointi.......... 48Automaattinen ilmastointi........ 51
VAIHDEVIPUVaihteiston käyttö.............. 135
OHJAUSPYÖRÄSäätö........................... 31Kuljettajan puoleinen
etuturvatyyny...................... 60
3
11

AJONEUVOON TUTUSTUMINEN
Aloita tästä tarkempi tutustuminen
uuteen ajoneuvoosi.
Ohjekirjassa kuvataan selkeästi ja
suoraviivaisesti sen osat sekä toiminta.
Suosittelemme, että luet sen
ajoneuvossa mukavasti istuen, jotta voit
tarkistaa välittömästi sen kuvaukset.AVAIMET..................13
OVET....................20
PÄÄTUKI..................26
ISTUIMET..................27
OHJAUSPYÖRÄ/OH
JAUSTEHOSTIN.............31
START&STOP-JÄRJESTELMÄ....31
TAUSTAPEILIT...............33
ULKOVALOT................34
SISÄVALOT.................37
TUULI-/TAKALASINPYYHKIMET . . .39
AJONEUVON TÄYTTÖ..........41
AdBlue-LISÄAINESÄILIÖ (urea)....43
KÄYNNISTYSJÄRJESTELMÄ.....44
ILMASTOINTI...............44
PYSÄKÖINTITUTKA...........55
TAKAKAMERA...............56
SÄHKÖIKKUNAT.............58
KONEPELTI................59
SISÄISET VARUSTEET.........60
AUTORADIO................67
MATKATAVAROIDEN PEITE......67
CRUISE CONTROL
(vakionopeudensäädin).........68
NOPEUDENRAJOITIN..........70
YMPÄRISTÖN SUOJELU........72
DIESELMALLIEN ERITYISPIIRTEET .73
12
AJONEUVOON TUTUSTUMINEN

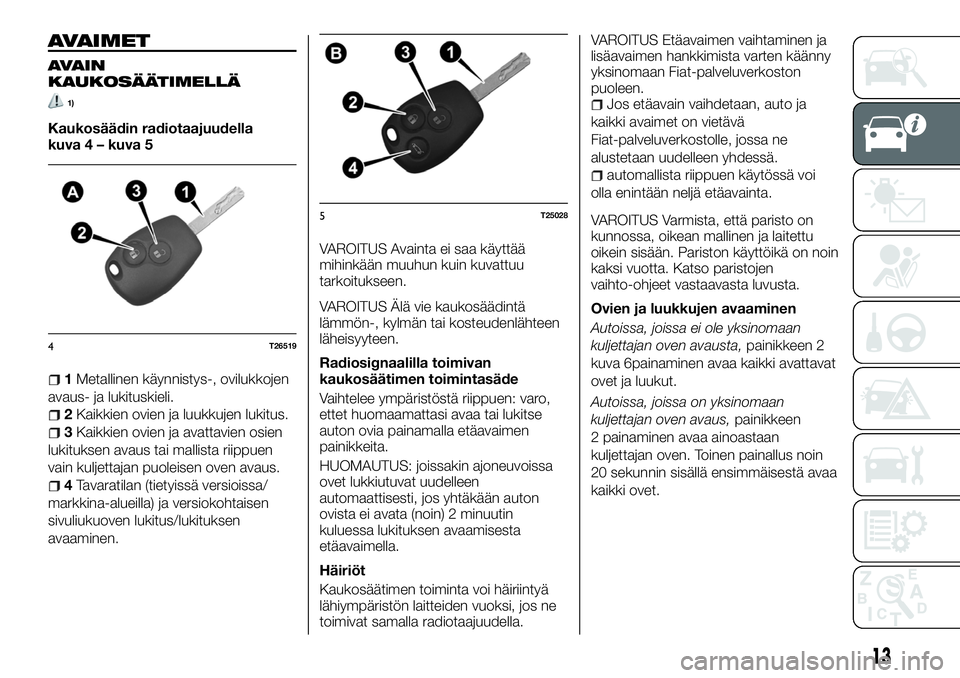

AVAIMET
AVAIN
KAUKOSÄÄTIMELLÄ
1)
Kaukosäädin radiotaajuudella
kuva 4 – kuva 5
1Metallinen käynnistys-, ovilukkojen
avaus- ja lukituskieli.
2Kaikkien ovien ja luukkujen lukitus.
3Kaikkien ovien ja avattavien osien
lukituksen avaus tai mallista riippuen
vain kuljettajan puoleisen oven avaus.
4Tavaratilan (tietyissä versioissa/
markkina-alueilla) ja versiokohtaisen
sivuliukuoven lukitus/lukituksen
avaaminen.VAROITUS Avainta ei saa käyttää
mihinkään muuhun kuin kuvattuu
tarkoitukseen.
VAROITUS Älä vie kaukosäädintä
lämmön-, kylmän tai kosteudenlähteen
läheisyyteen.
Radiosignaalilla toimivan
kaukosäätimen toimintasäde
Vaihtelee ympäristöstä riippuen: varo,
ettet huomaamattasi avaa tai lukitse
auton ovia painamalla etäavaimen
painikkeita.
HUOMAUTUS: joissakin ajoneuvoissa
ovet lukkiutuvat uudelleen
automaattisesti, jos yhtäkään auton
ovista ei avata (noin) 2 minuutin
kuluessa lukituksen avaamisesta
etäavaimella.
Häiriöt
Kaukosäätimen toiminta voi häiriintyä
lähiympäristön laitteiden vuoksi, jos ne
toimivat samalla radiotaajuudella.VAROITUS Etäavaimen vaihtaminen ja
lisäavaimen hankkimista varten käänny
yksinomaan Fiat-palveluverkoston
puoleen.
Jos etäavain vaihdetaan, auto ja
kaikki avaimet on vietävä
Fiat-palveluverkostolle, jossa ne
alustetaan uudelleen yhdessä.
automallista riippuen käytössä voi
olla enintään neljä etäavainta.
VAROITUS Varmista, että paristo on
kunnossa, oikean mallinen ja laitettu
oikein sisään. Pariston käyttöikä on noin
kaksi vuotta. Katso paristojen
vaihto-ohjeet vastaavasta luvusta.
Ovien ja luukkujen avaaminen
Autoissa, joissa ei ole yksinomaan
kuljettajan oven avausta,painikkeen 2
kuva 6painaminen avaa kaikki avattavat
ovet ja luukut.
Autoissa, joissa on yksinomaan
kuljettajan oven avaus,painikkeen
2 painaminen avaa ainoastaan
kuljettajan oven. Toinen painallus noin
20 sekunnin sisällä ensimmäisestä avaa
kaikki ovet.
4T26519
5T25028
13

Painamalla kerran lyhyesti painiketta 3
(tietyissä versioissa/ markkina-alueilla)
kuva 7voidaan avata takaovien lukitus ja
versiokohtaisesti sivuliukuovet.
Lukituksen avaamisen merkiksi
hätävilkut ja suuntavilkut välähtävät.
HUOMAUTUS Ovet lukkiutuvat
uudelleen automaattisesti, jos yhtäkään
auton ovista ei avata (noin) 2 minuutin
kuluessa lukituksen avaamisesta
kaukosäätimellä.Ovien ja luukkujen lukitseminen
Painamalla kerran painiketta 2
kuva 8voidaan lukita kaikki ovet ja
luukut.
Painamalla kerran lyhyesti painiketta 4
kuva 8(tietyissä versioissa/
markkina-alueilla) voidaan lukita
takaovet ja versiokohtaisesti
sivuliukuovet.
Lukituksen merkiksi hätävilkut ja
suuntavilkut välähtävät kaksi kertaa.
Jos jokin ovi on avoin tai huonosti
suljettu, ovet ja luukut lukitaan ja sitten
avataan lukituksesta nopeasti ilman
hätävilkkujen ja sivusuuntavalojen
vilkkumista.
Ovien keskuslukitus (DEAD
LOCKING)
2)
Jos varusteena, keskuslukituksen avulla
voidaan lukita ovet ja luukut ja estää
ovien avaaminen sisäkahvoista (jos
esim.ikkuna rikotaan ja ovi yritetään avata
sisäpuolelta).
Kytke keskuslukitus painamalla
painiketta 1 kuva 9-kuva 10kaksi kertaa
peräkkäin.
Lukituksen merkiksi hätävilkut ja
sivusuuntavalot välähtävät viisi kertaa.
HUOMAUTUS Deadlock-keskuslukitus
ei kytkeydy, jos hätävilkut tai
seisontavalot palavat.
6T103A
7T25028-1
8T25028
9T26519-1
10T25028-2
14
AJONEUVOON TUTUSTUMINEN

Kauko-ohjaimen pariston
vaihtaminen
1)
Kierrä auki ruuvi 1 kuva 11ja poista
etäavaimen kansi.
VAROITUS Paristoja on saatavissa
Fiat-huoltoverkostolta. Ne kestävät noin
kaksi vuotta. Varmista, ettei paristossa
ole mustejälkiä, jotka voivat huonontaa
sähkökontaktia.
Vaihda paristo 2 kuva 12ja noudata
kannessa osoitettua napaisuutta.HUOMAUTUS Älä koske pariston
vaihtamisen aikana avaimen kannessa
oevaa sähköpiiriä.
VAROITUS Kun asennat sen takaisin
varmista, että kansi on kiinnitetty oikein
ja ruuvi on kierretty kiinni.
ELEKTRONINEN AVAIN
(Keyless ENTRY / Keyless GO)
1)
1kuva 14 Kaikkien ovien ja luukkujen
avaus.
2Kaikkien ovien ja luukkujen lukitus.
3Sisävalojen sytytys kauko-
ohjaimella.
4Tavaratilan ja takaliukuovien
lukitus/lukituksen avaus.
5Sisäänrakennettu avain.
Elektronisen avaimen toiminnot:
ovien lukituksen avaus ja
lukitseminen (katso tarkemmat tiedot
seuraavilla sivuilla)
auton sisävalojen sytytys
kauko-ohjaimella (katso lisätietoja
seuraavilta sivuilta)
moottorin käynnistäminen, katso
lisätietoja kohdasta "Moottorin
käynnistäminen".
11T29999
12T31574
13T26913
14T26787
15

Toimintasäde
Varmista, että paristo on kunnossa,
oikeanmallinen ja laitettu oikein sisään.
Se kestää noin kaksi vuotta. Vaihda se,
kun kojetauluun tulee vastaava viesti
(katso seuraavilta sivuilta).
Elektronisen avaimen toimintasäde
Vaihtelee ympäristöstä riippuen: varo,
ettet avaa tai lukitse ajoneuvon ovia
vahingossa, jos painat elektronisen
avaimen painikkeita huomaamattasi.
Sisäänrakennettu avain
Sisäänrakennetulla avaimella 5
kuva 15 voidaan lukita ja avata vasen
etuovi ja ajoneuvosta riippuen takaovi,
jos elektroninen avain ei toimi:
elektronisen avaimen paristo on tyhjä
laitteiden, jotka toimivat samalla
taajuudella kuin elektroninen avain,
käyttö
auto on pysäköity alueelle, jolla on
voimakasta sähkömagneettista säteilyä.
Avaimen esiinotto: paina painiketta 6
kuva 15, vedä avainta 5 ja vapauta
painike.Avaimen käyttö: katso kohdasta
"Ovien ja luukkujen lukitus/lukituksen
avaus".
Kun olet noussut ajoneuvoon integroitu
avain mukanasi, laita se paikalleen
elektroniseen avaimeen. Laita
elektroninen avain lukijaan ajoneuvon
käynnistämiseksi.
VAROITUS Älä vie elektronista avainta
lämmön-, kylmän- tai kosteudenlähteen
läheisyyteen. Älä säilytä elektronista
avainta siten, että se voi taittua tai
muuten vaurioitua. Varo esim.
säilyttämästä avainta takataskussa. Jos
istuudut takataskussa olevan avaimen
päälle, kortti voi taittua tai katketa
kokonaan.
VAROITUS Elektronisen avaimen
vaihtamista ja lisäavaimen hankkimista
varten käänny Fiat-palveluverkoston
puoleen.Jos elektroninen avain vaihdetaan
uuteen, auto ja kaikki elektroniset
avaimet on vietävä Fiat-
palveluverkostolle järjestelmän
alustamiseksi uudelleen. Yhdelle autolle
voidaan antaa neljä elektronista avainta.
Hands-free-käyttö (Keyless ENTRY)
Auto voidaan lukita/avata elektroniseen
avaimeen koskematta, jos se on
tunnistusalueella 1 kuva 16.
Ajoneuvon lukitseminen/lukituksen
avaaminen
Auto voidaan lukita/avata kahdella
tavalla: avaimella tunnistusalueella tai
käyttämällä elektronista avainta.
VAROITUS Älä laita elektronista avainta
paikkaan, jossa se voi olla
kosketuksissa muiden elektronisten
laitteiden (tietokone, puhelin jne.)
kanssa, jotka voivat vaikuttaa sen
toimintaan.
15T26788
16T36509
16
AJONEUVOON TUTUSTUMINEN

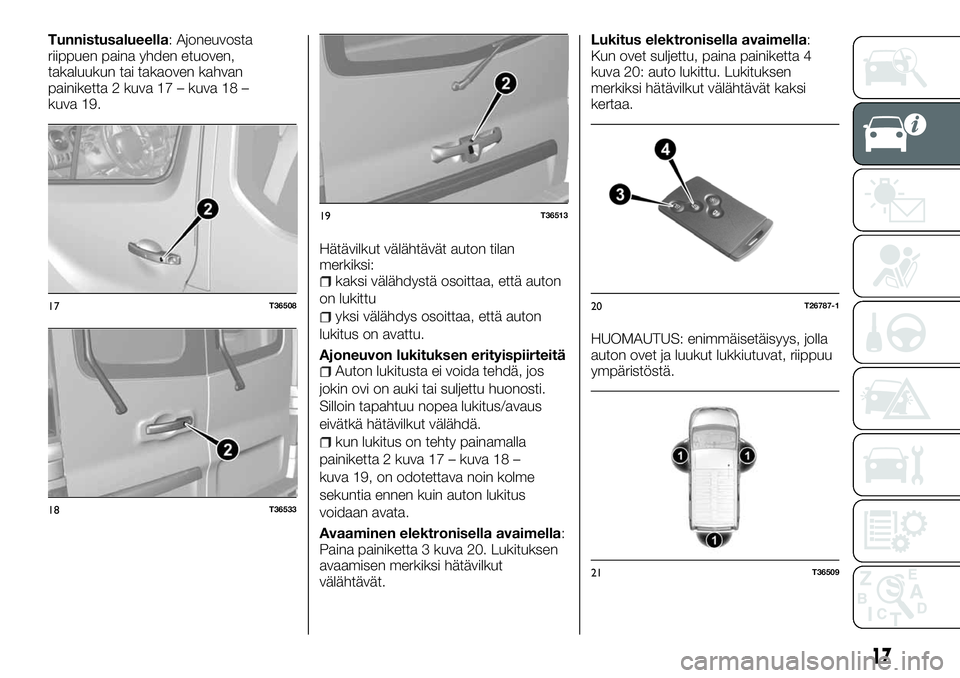

Tunnistusalueella: Ajoneuvosta
riippuen paina yhden etuoven,
takaluukun tai takaoven kahvan
painiketta 2 kuva 17 – kuva 18 –
kuva 19.
Hätävilkut välähtävät auton tilan
merkiksi:
kaksi välähdystä osoittaa, että auton
on lukittu
yksi välähdys osoittaa, että auton
lukitus on avattu.
Ajoneuvon lukituksen erityispiirteitä
Auton lukitusta ei voida tehdä, jos
jokin ovi on auki tai suljettu huonosti.
Silloin tapahtuu nopea lukitus/avaus
eivätkä hätävilkut välähdä.
kun lukitus on tehty painamalla
painiketta 2 kuva 17 – kuva 18 –
kuva 19, on odotettava noin kolme
sekuntia ennen kuin auton lukitus
voidaan avata.
Avaaminen elektronisella avaimella:
Paina painiketta 3 kuva 20. Lukituksen
avaamisen merkiksi hätävilkut
välähtävät.Lukitus elektronisella avaimella:
Kun ovet suljettu, paina painiketta 4
kuva 20: auto lukittu. Lukituksen
merkiksi hätävilkut välähtävät kaksi
kertaa.
HUOMAUTUS: enimmäisetäisyys, jolla
auton ovet ja luukut lukkiutuvat, riippuu
ympäristöstä.
17T36508
18T36533
19T36513
20T26787-1
21T36509
17

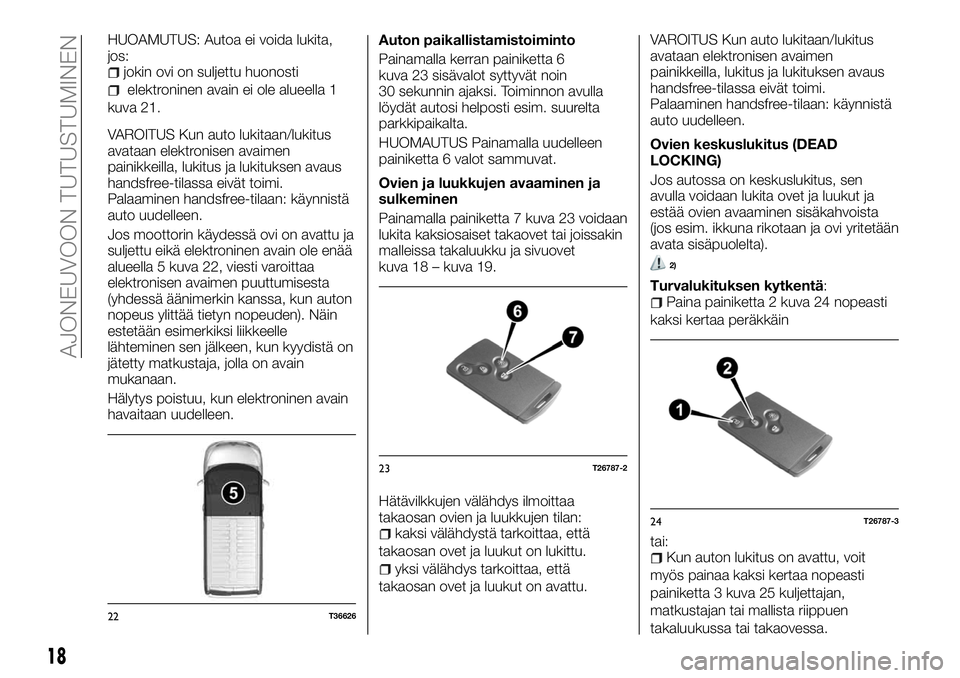

HUOAMUTUS: Autoa ei voida lukita,
jos:
jokin ovi on suljettu huonosti
elektroninen avain ei ole alueella 1
kuva 21.
VAROITUS Kun auto lukitaan/lukitus
avataan elektronisen avaimen
painikkeilla, lukitus ja lukituksen avaus
handsfree-tilassa eivät toimi.
Palaaminen handsfree-tilaan: käynnistä
auto uudelleen.
Jos moottorin käydessä ovi on avattu ja
suljettu eikä elektroninen avain ole enää
alueella 5 kuva 22, viesti varoittaa
elektronisen avaimen puuttumisesta
(yhdessä äänimerkin kanssa, kun auton
nopeus ylittää tietyn nopeuden). Näin
estetään esimerkiksi liikkeelle
lähteminen sen jälkeen, kun kyydistä on
jätetty matkustaja, jolla on avain
mukanaan.
Hälytys poistuu, kun elektroninen avain
havaitaan uudelleen.Auton paikallistamistoiminto
Painamalla kerran painiketta 6
kuva 23 sisävalot syttyvät noin
30 sekunnin ajaksi. Toiminnon avulla
löydät autosi helposti esim. suurelta
parkkipaikalta.
HUOMAUTUS Painamalla uudelleen
painiketta 6 valot sammuvat.
Ovien ja luukkujen avaaminen ja
sulkeminen
Painamalla painiketta 7 kuva 23 voidaan
lukita kaksiosaiset takaovet tai joissakin
malleissa takaluukku ja sivuovet
kuva 18 – kuva 19.
Hätävilkkujen välähdys ilmoittaa
takaosan ovien ja luukkujen tilan:
kaksi välähdystä tarkoittaa, että
takaosan ovet ja luukut on lukittu.
yksi välähdys tarkoittaa, että
takaosan ovet ja luukut on avattu.VAROITUS Kun auto lukitaan/lukitus
avataan elektronisen avaimen
painikkeilla, lukitus ja lukituksen avaus
handsfree-tilassa eivät toimi.
Palaaminen handsfree-tilaan: käynnistä
auto uudelleen.
Ovien keskuslukitus (DEAD
LOCKING)
Jos autossa on keskuslukitus, sen
avulla voidaan lukita ovet ja luukut ja
estää ovien avaaminen sisäkahvoista
(jos esim. ikkuna rikotaan ja ovi yritetään
avata sisäpuolelta).
2)
Turvalukituksen kytkentä:Paina painiketta 2 kuva 24 nopeasti
kaksi kertaa peräkkäin
tai:
Kun auton lukitus on avattu, voit
myös painaa kaksi kertaa nopeasti
painiketta 3 kuva 25 kuljettajan,
matkustajan tai mallista riippuen
takaluukussa tai takaovessa.
22T36626
23T26787-2
24T26787-3
18
AJONEUVOON TUTUSTUMINEN
