FIAT TALENTO 2019 Notice d'entretien (in French)

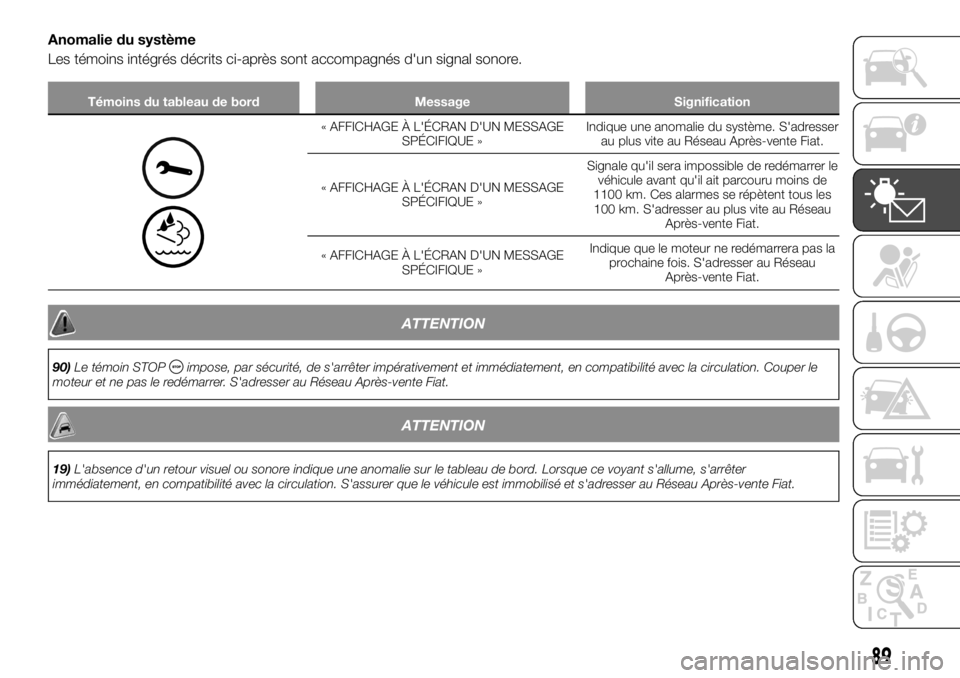

Anomalie du système
Les témoins intégrés décrits ci-après sont accompagnés d'un signal sonore.
Témoins du tableau de bord Message Signification
« AFFICHAGE À L'ÉCRAN D'UN MESSAGE
SPÉCIFIQUE »Indique une anomalie du système. S'adresser
au plus vite au Réseau Après-vente Fiat.
« AFFICHAGE À L'ÉCRAN D'UN MESSAGE
SPÉCIFIQUE »Signale qu'il sera impossible de redémarrer le
véhicule avant qu'il ait parcouru moins de
1100 km. Ces alarmes se répètent tous les
100 km. S'adresser au plus vite au Réseau
Après-vente Fiat.
« AFFICHAGE À L'ÉCRAN D'UN MESSAGE
SPÉCIFIQUE »Indique que le moteur ne redémarrera pas la
prochaine fois. S'adresser au Réseau
Après-vente Fiat.
ATTENTION
90)Le témoin STOPimpose, par sécurité, de s'arrêter impérativement et immédiatement, en compatibilité avec la circulation. Couper le
moteur et ne pas le redémarrer. S'adresser au Réseau Après-vente Fiat.
ATTENTION
19)L'absence d'un retour visuel ou sonore indique une anomalie sur le tableau de bord. Lorsque ce voyant s'allume, s'arrêter
immédiatement, en compatibilité avec la circulation. S'assurer que le véhicule est immobilisé et s'adresser au Réseau Après-vente Fiat.
89

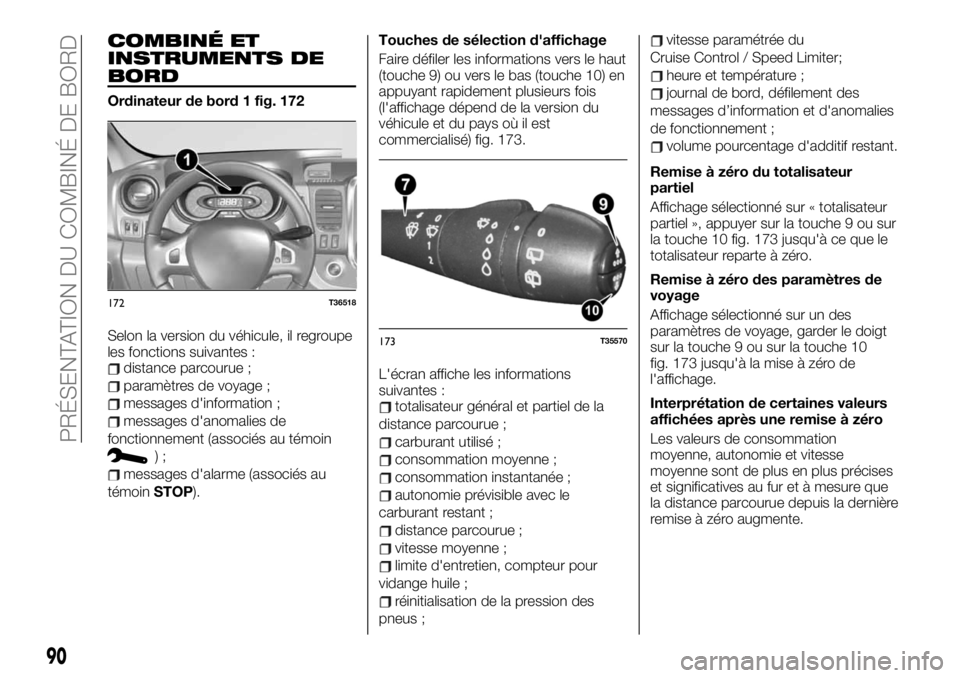

COMBINÉ ET
INSTRUMENTS DE
BORD
Ordinateur de bord 1 fig. 172
Selon la version du véhicule, il regroupe
les fonctions suivantes :
distance parcourue ;
paramètres de voyage ;
messages d'information ;
messages d'anomalies de
fonctionnement (associés au témoin
);
messages d'alarme (associés au
témoinSTOP).Touches de sélection d'affichage
Faire défiler les informations vers le haut
(touche 9) ou vers le bas (touche 10) en
appuyant rapidement plusieurs fois
(l'affichage dépend de la version du
véhicule et du pays où il est
commercialisé) fig. 173.
L'écran affiche les informations
suivantes :
totalisateur général et partiel de la
distance parcourue ;
carburant utilisé ;
consommation moyenne ;
consommation instantanée ;
autonomie prévisible avec le
carburant restant ;
distance parcourue ;
vitesse moyenne ;
limite d'entretien, compteur pour
vidange huile ;
réinitialisation de la pression des
pneus ;
vitesse paramétrée du
Cruise Control / Speed Limiter;
heure et température ;
journal de bord, défilement des
messages d’information et d'anomalies
de fonctionnement ;
volume pourcentage d'additif restant.
Remise à zéro du totalisateur
partiel
Affichage sélectionné sur « totalisateur
partiel », appuyer sur la touche 9 ou sur
la touche 10 fig. 173 jusqu'à ce que le
totalisateur reparte à zéro.
Remise à zéro des paramètres de
voyage
Affichage sélectionné sur un des
paramètres de voyage, garder le doigt
sur la touche 9 ou sur la touche 10
fig. 173 jusqu'à la mise à zéro de
l'affichage.
Interprétation de certaines valeurs
affichées après une remise à zéro
Les valeurs de consommation
moyenne, autonomie et vitesse
moyenne sont de plus en plus précises
et significatives au fur et à mesure que
la distance parcourue depuis la dernière
remise à zéro augmente.
172T36518
173T35570
90
PRÉSENTATION DU COMBINÉ DE BORD

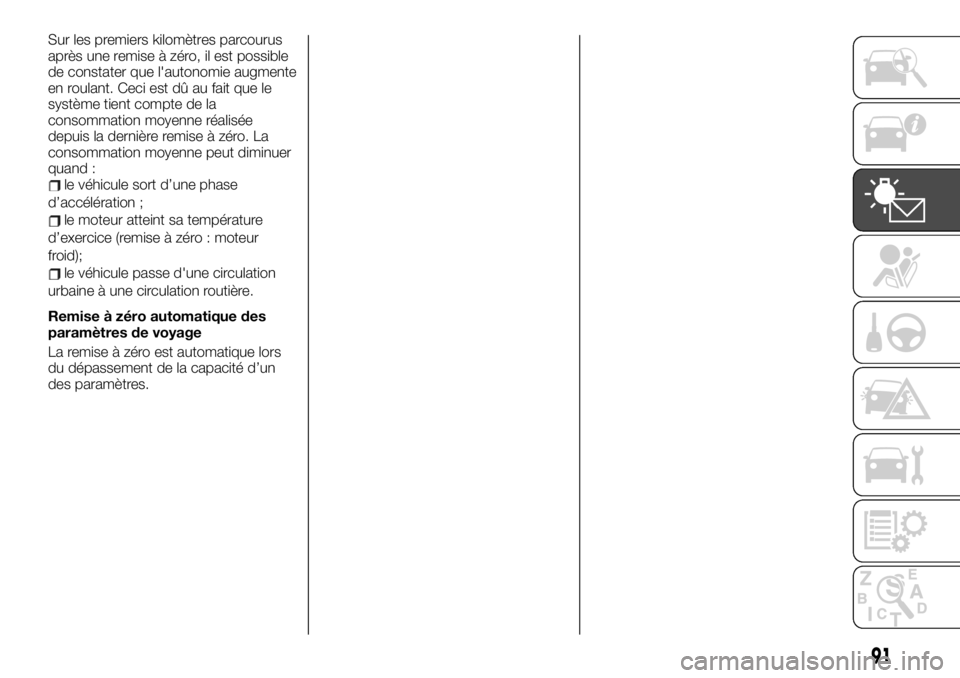

Sur les premiers kilomètres parcourus
après une remise à zéro, il est possible
de constater que l'autonomie augmente
en roulant. Ceci est dû au fait que le
système tient compte de la
consommation moyenne réalisée
depuis la dernière remise à zéro. La
consommation moyenne peut diminuer
quand :
le véhicule sort d’une phase
d’accélération ;
le moteur atteint sa température
d’exercice (remise à zéro : moteur
froid);
le véhicule passe d'une circulation
urbaine à une circulation routière.
Remise à zéro automatique des
paramètres de voyage
La remise à zéro est automatique lors
du dépassement de la capacité d’un
des paramètres.
91

ORDINATEUR DE BORD : paramètres de voyage
Exemples de sélection Interprétation des informations sélectionnées
101778 km 112.4 km Totalisateur général et partiel
CARBURANT
8L
Paramètres de voyage.
Carburant utilisé.
Carburant consommé depuis la dernière remise à zéro.
CONSOMMATION
MOYENNE
5,8 l/100
Consommation moyennedepuis la dernière remise à zéro.
La valeur s'affiche après avoir parcouru au moins 400 m depuis la dernière remise à zéro.
INSTANTANÉE
7.4 l/100
Consommation instantanée.
Valeur affichée après avoir atteint la vitesse de 30 km/h.
AUTONOMIE
541 km
Autonomie prévisible avec le carburant restant.
Valeur affichée après avoir parcouru 400 mètres.
DISTANCE
522 km
Distance parcouruedepuis la dernière remise à zéro.
VITESSE MOYENNE
89.4 km/h
Vitesse moyennedepuis la dernière remise à zéro.
Valeur affichée après avoir parcouru 400 mètres.
PRESSION PNEU SET
< PRES LONGUE >Réinitialisation de la pression des pneus.
Consulter le paragraphe « TPMS – Tyre Pressure Monitoring System » du chapitre « Sécurité ».
92
PRÉSENTATION DU COMBINÉ DE BORD

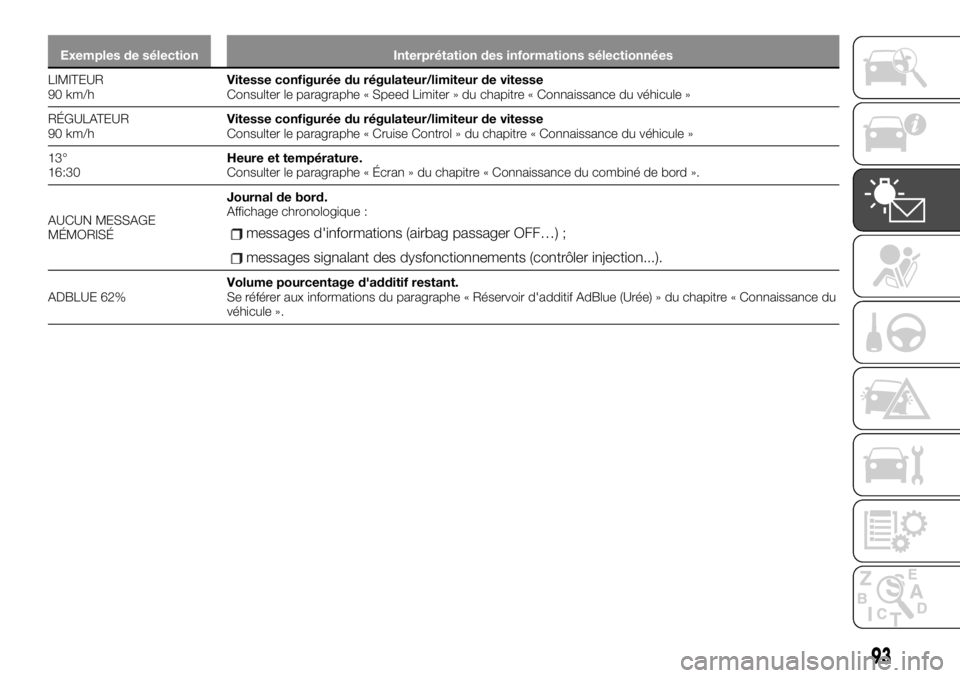

Exemples de sélection Interprétation des informations sélectionnées
LIMITEUR
90 km/hVitesse configurée
du régulateur/limiteur de vitesse
Consulter le paragraphe « Speed Limiter » du chapitre « Connaissance du véhicule »
RÉGULATEUR
90 km/hVitesse configurée du régulateur/limiteur de vitesse
Consulter le paragraphe « Cruise Control » du chapitre « Connaissance du véhicule »
13°
16:30Heure et température.
Consulter le paragraphe « Écran » du chapitre « Connaissance du combiné de bord ».
AUCUN MESSAGE
MÉMORISÉJournal de bord.
Affichage chronologique :
messages d'informations (airbag passager OFF…) ;
messages signalant des dysfonctionnements (contrôler injection...).
ADBLUE 62%Volume pourcentage d'additif restant.
Se référer aux informations du paragraphe « Réservoir d'additif AdBlue (Urée) » du chapitre « Connaissance du
véhicule ».
93

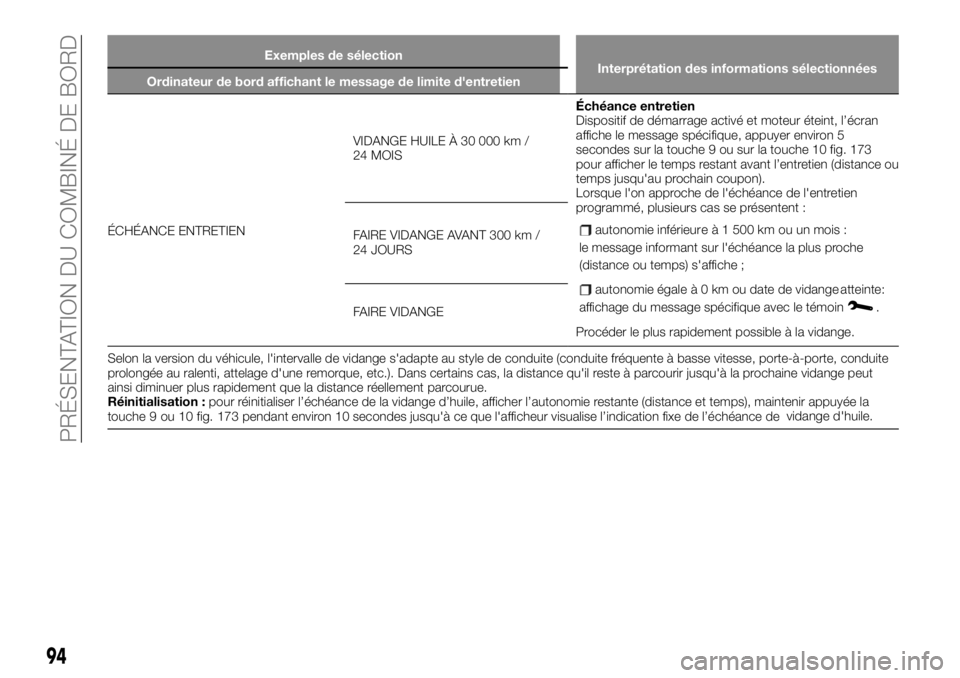

Exemples de sélection
Interprétation des informations sélectionnées
Ordinateur de bord affichant le message de limite d'entretien
ÉCHÉANCE ENTRETIENVIDANGE HUILE À 30 000 km /
24 MOISÉchéance entretien
Dispositif de démarrage activé et moteur éteint, l’écran
affiche le message spécifique, appuyer environ 5
secondes sur la touche 9 ou sur la touche 10 fig. 173
pour afficher le temps restant avant l’entretien (distance ou
temps jusqu'au prochain coupon).
Lorsque l'on approche de l'échéance de l'entretien
programmé, plusieurs cas se présentent :autonomie inférieure à 1 500 km ou un mois :
le message informant sur l'échéance la plus proche
(distance ou temps) s'affiche ;
autonomie égale à 0 km o u date de vidange atteinte:
affichage du message spécifique avec le témoin .
Procéder le plus rapidement possible à la vidange. FAIRE VIDANGE AVANT 300 km /
24 JOURS
FAIRE VIDANGE
Selon la version du véhicule, l'intervalle de vidange s'adapte au style de conduite (conduite fréquente à basse vitesse, porte-à-porte, conduite
prolongée au ralenti, attelage d'une remorque, etc.). Dans certains cas, la distance qu'il reste à parcourir jusqu'à la prochaine vidange peut
ainsi diminuer plus rapidement que la distance réellement parcourue.
Réinitialisation :pour réinitialiser l’échéance de la vidange d’huile, afficher l’autonomie restante (distance et temps), maintenir appuyée la
touche 9 ou 10 fig. 173 pendant environ 10 secondes jusqu'à ce que l'afficheur visualise l’indication fixe de l’échéance devidange d'huile.
94
PRÉSENTATION DU COMBINÉ DE BORD

ORDINATEUR DE BORD : messages d'information
Ils peuvent être utiles au démarrage du véhicule ou donner des indications sur un choix ou sur les conditions de conduite.
ORDINATEUR DE BORD : messages de dysfonctionnements
Ils apparaissent avec le témoin
.À l'apparition d’un de ces messages, s’adresser au Réseau Après-vente
Fiat, en conduisant avec prudence. Ne pas respecter cette consigne risque d’endommager le véhicule.
Ces messages sont éliminés soit en appuyant sur la touche de sélection de l’affichage, soit automatiquement après quelques
secondes. Mais ils sont conservés dans le journal de bord. Le témoin
reste allumé.
ORDINATEUR DE BORD : messages d'alarme
Ils apparaissent avec le témoin STOP et imposent, pour la sécurité des passagers, l'arrêt immédiat du véhicule,
dès que la circulation l’autorise. Couper le moteur et ne pas le redémarrer. S'adresser au Réseau Après-vente Fiat.
95

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série du
véhicule et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈMES DE PROTECTION DES
OCCUPANTS...............97
CEINTURES DE SÉCURITÉ......97
PRÉTENSIONNEURS.........100
AIRBAGS FRONTAUX.........101
AIRBAGS LATÉRAUX.........104
SYSTÈMES DE PROTECTION
POUR ENFANTS............105
SYSTÈMES DE SÉCURITÉ
ACTIVE..................131
TPMS – TYRE PRESSURE
MONITORING SYSTEM
(Système de contrôle de la pression
des pneus)................134
96
SÉCURITÉ

SYSTÈMES DE
PROTECTION DES
OCCUPANTS
91) 92)
20) 21)
3)
Selon les versions, le véhicule peut être
équipé des éléments suivants :
prétensionneurs de l'enrouleur de la
ceinture de sécurité avant ;
limiteurs de charge ;
airbags frontaux conducteur et
passager.
Ces systèmes sont conçus pour
fonctionner individuellement ou
ensemble en cas de choc frontal.
En fonction de la violence du choc, le
système actionne :
le blocage de la ceinture de sécurité ;
le prétensionneur de la ceinture de
sécurité (qui s'enclenche pour tendre la
ceinture) ;
l'airbag frontal.
ATTENTION
91)Après un accident, faire contrôler tous
les dispositifs de sécurité.
92)Toute intervention sur le système
complet (prétensionneurs, airbag, modules
électroniques, faisceaux) ou réutilisation sur
un autre véhicule, même s'il est identique,
est strictement interdite.
ATTENTION
20)Pour éviter toute manœuvre
accidentelle pouvant provoquer des
dommages, seul le personnel qualifié du
Réseau Après-vente Fiat est autorisé à
intervenir sur les prétensionneurs et sur les
airbags.
21)Le contrôle des caractéristiques
électriques de l'actionneur est réservé
exclusivement à des techniciens qualifiés et
utilisant des outils appropriés.
ATTENTION
3)Au moment de la mise au rebut du
véhicule, s'adresser au Réseau
Après-vente Fiat afin d'éliminer le
générateur de gaz des prétensionneurs et
des airbags.
CEINTURES DE
SÉCURITÉ
93)
Pour des raisons évidentes de sécurité,
toujours attacher les ceintures. Toujours
respecter les réglementations en
vigueur dans le pays d’utilisation du
véhicule
ATTENTION Pour disposer de la
protection complète des ceintures
arrière, s'assurer que la banquette
arrière est bien calée. Consulter le
paragraphe « Banquettes arrières » au
chapitre « Connaissance du véhicule ».
Avant de mettre en route le moteur,
régler le siège du conducteur, régler les
ceintures de sécurité pour obtenir un
maximum de protection (pour tous les
passagers) en cas d’accident.
Les ceintures de sécurité doivent
toujours être propres. Utiliser les
produits sélectionnés par le réseau
après-vente Fiat ou de l'eau tiède et du
savon, passer une éponge puis essuyer
avec un chiffon sec. Ne pas utiliser de
détergents ou de produits chimiques.
RÉGLAGE DE LA POSITION AU
VOLANT
S'asseoir au fond du siège (après
avoir ôté manteau, blouson ...). Il s'agit
d’un facteur essentiel pour une bonne
posture du dos ;
97

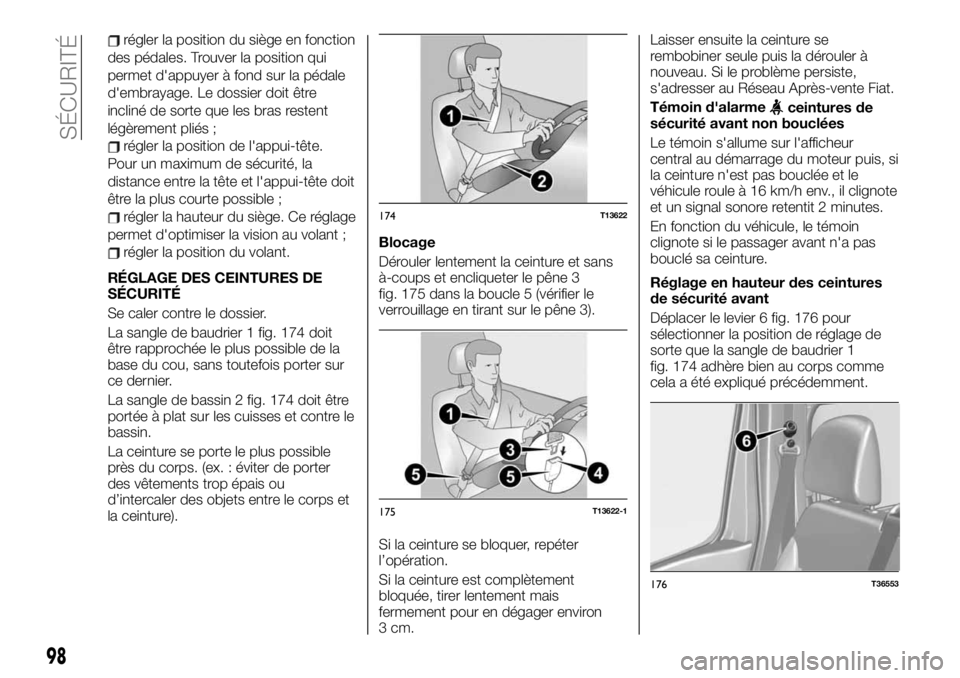

régler la position du siège en fonction
des pédales. Trouver la position qui
permet d'appuyer à fond sur la pédale
d'embrayage. Le dossier doit être
incliné de sorte que les bras restent
légèrement pliés ;
régler la position de l'appui-tête.
Pour un maximum de sécurité, la
distance entre la tête et l'appui-tête doit
être la plus courte possible ;
régler la hauteur du siège. Ce réglage
permet d'optimiser la vision au volant ;
régler la position du volant.
RÉGLAGE DES CEINTURES DE
SÉCURITÉ
Se caler contre le dossier.
La sangle de baudrier 1 fig. 174 doit
être rapprochée le plus possible de la
base du cou, sans toutefois porter sur
ce dernier.
La sangle de bassin 2 fig. 174 doit être
portée à plat sur les cuisses et contre le
bassin.
La ceinture se porte le plus possible
près du corps. (ex. : éviter de porter
des vêtements trop épais ou
d’intercaler des objets entre le corps et
la ceinture).Blocage
Dérouler lentement la ceinture et sans
à-coups et encliqueter le pêne 3
fig. 175 dans la boucle 5 (vérifier le
verrouillage en tirant sur le pêne 3).
Si la ceinture se bloquer, repéter
l’opération.
Si la ceinture est complètement
bloquée, tirer lentement mais
fermement pour en dégager environ
3 cm.Laisser ensuite la ceinture se
rembobiner seule puis la dérouler à
nouveau. Si le problème persiste,
s'adresser au Réseau Après-vente Fiat.
Témoin d'alarme
ceintures de
sécurité avant non bouclées
Le témoin s'allume sur l'afficheur
central au démarrage du moteur puis, si
la ceinture n'est pas bouclée et le
véhicule roule à 16 km/h env., il clignote
et un signal sonore retentit 2 minutes.
En fonction du véhicule, le témoin
clignote si le passager avant n'a pas
bouclé sa ceinture.
Réglage en hauteur des ceintures
de sécurité avant
Déplacer le levier 6 fig. 176 pour
sélectionner la position de réglage de
sorte que la sangle de baudrier 1
fig. 174 adhère bien au corps comme
cela a été expliqué précédemment.
174T13622
175T13622-1
176T36553
98
SÉCURITÉ
