FIAT TALENTO 2020 Drift- och underhållshandbok (in Swedish)

STYRNING
Multijet – Ecojet (Euro 5 – Euro 6)
Kort axelavstånd (L1) Långt axelavstånd (L2)
Servostyrning Hydraulisk
Minimal svängdiameter mellan
trottoarer (mm)11,84 13,17
Minimal svängradie mellan
väggar (mm)12,40 13,73
189

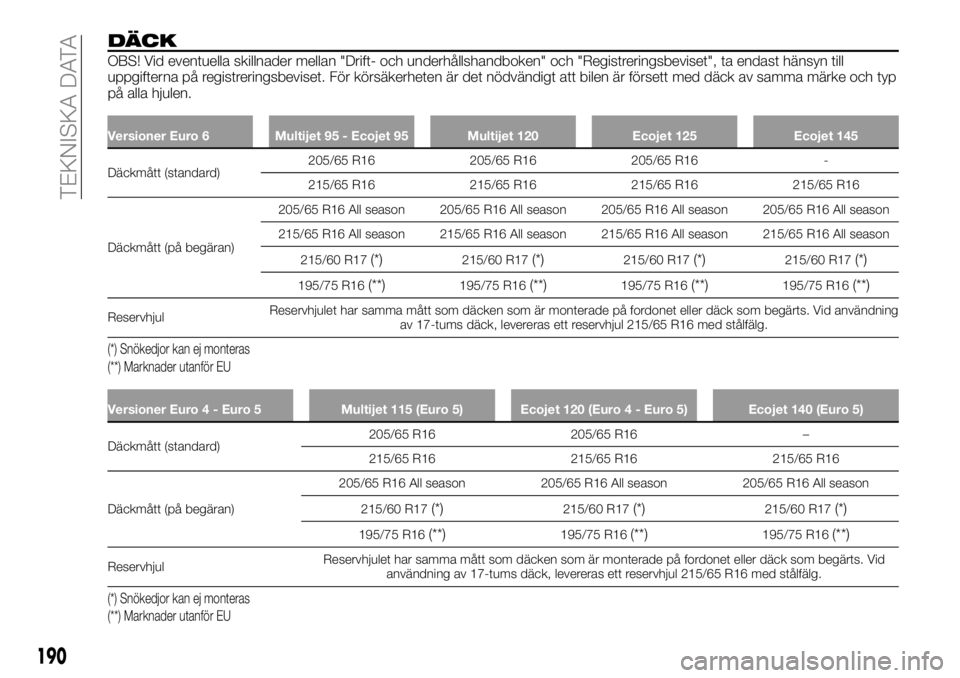

DÄCK
OBS! Vid eventuella skillnader mellan "Drift- och underhållshandboken" och "Registreringsbeviset", ta endast hänsyn till
uppgifterna på registreringsbeviset. För körsäkerheten är det nödvändigt att bilen är försett med däck av samma märke och typ
på alla hjulen.
Versioner Euro 6 Multijet 95 - Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
Däckmått (standard)205/65 R16 205/65 R16 205/65 R16 -
215/65 R16 215/65 R16 215/65 R16 215/65 R16
Däckmått (på begäran)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/65 R16 All season 215/65 R16 All season 215/65 R16 All season 215/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)195/75 R16(**)
ReservhjulReservhjulet har samma mått som däcken som är monterade på fordonet eller däck som begärts. Vid användning
av 17-tums däck, levereras ett reservhjul 215/65 R16 med stålfälg.
(*) Snökedjor kan ej monteras
(**) Marknader utanför EU
Versioner Euro 4 - Euro 5 Multijet 115 (Euro 5) Ecojet 120 (Euro 4 - Euro 5) Ecojet 140 (Euro 5)
Däckmått (standard)205/65 R16 205/65 R16 –
215/65 R16 215/65 R16 215/65 R16
Däckmått (på begäran)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)
ReservhjulReservhjulet har samma mått som däcken som är monterade på fordonet eller däck som begärts. Vid
användning av 17-tums däck, levereras ett reservhjul 215/65 R16 med stålfälg.
(*) Snökedjor kan ej monteras
(**) Marknader utanför EU
190
TEKNISKA DATA

MÅTT
Skåpbilsversion
294T36713
191

Kompletta bilar och utan ytterligare ombyggnader. Mått i millimeter
SKÅPBILKort axelavstånd (L1) Långt axelavstånd (L2)
Lågt tak (H1) Högt tak (H2) Lågt tak (H1) Högt tak (H2)
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
192
TEKNISKA DATA

Kombiversioner
295T36712
193

Kompletta bilar och utan ytterligare ombyggnader. Mått i millimeter
COMBI N1Kort axelavstånd (L1) Långt axelavstånd (L2)
Lågt tak (H1)
5/6 passagerare
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
194
TEKNISKA DATA

Kompletta bilar och utan ytterligare ombyggnader. Mått i millimeter
COMBI M1Kort axelavstånd (L1) Långt axelavstånd (L2)
Lågt tak (H1) Lågt tak (H1)
5/6 passagerare 8/9 passagerare 5/6 passagerare 8/9 passagerare
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
195

Version Crew cab
296T36723
196
TEKNISKA DATA

Kompletta bilar och utan ytterligare ombyggnader. Mått i millimeter
CREW CABKort axelavstånd (L1) Långt axelavstånd (L2)
Lågt tak (H1)
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1 (min/max) 1914 / 2023 2314 / 2423
197

Version Floor cab
297T36724
198
TEKNISKA DATA
