FIAT TALENTO 2020 Kezelési és karbantartási útmutató (in Hungarian)

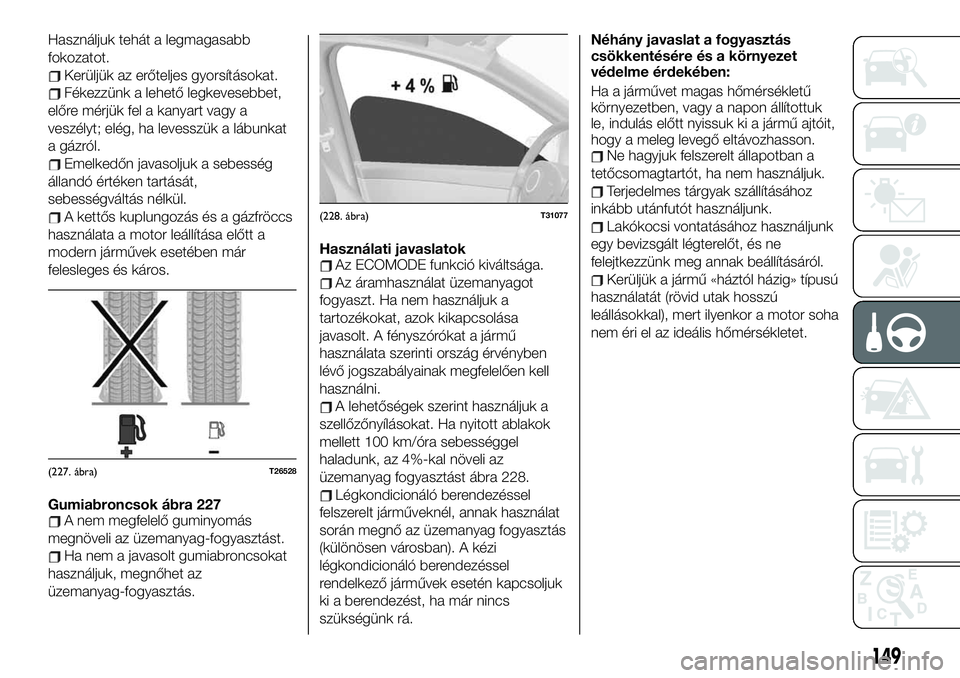

Használjuk tehát a legmagasabb
fokozatot.
Kerüljük az erőteljes gyorsításokat.
Fékezzünk a lehető legkevesebbet,
előre mérjük fel a kanyart vagy a
veszélyt; elég, ha levesszük a lábunkat
a gázról.
Emelkedőn javasoljuk a sebesség
állandó értéken tartását,
sebességváltás nélkül.
A kettős kuplungozás és a gázfröccs
használata a motor leállítása előtt a
modern járművek esetében már
felesleges és káros.
Gumiabroncsok ábra 227
A nem megfelelő guminyomás
megnöveli az üzemanyag-fogyasztást.
Ha nem a javasolt gumiabroncsokat
használjuk, megnőhet az
üzemanyag-fogyasztás.Használati javaslatok
Az ECOMODE funkció kiváltsága.
Az áramhasználat üzemanyagot
fogyaszt. Ha nem használjuk a
tartozékokat, azok kikapcsolása
javasolt. A fényszórókat a jármű
használata szerinti ország érvényben
lévő jogszabályainak megfelelően kell
használni.
A lehetőségek szerint használjuk a
szellőzőnyílásokat. Ha nyitott ablakok
mellett 100 km/óra sebességgel
haladunk, az 4%-kal növeli az
üzemanyag fogyasztást ábra 228.
Légkondicionáló berendezéssel
felszerelt járműveknél, annak használat
során megnő az üzemanyag fogyasztás
(különösen városban). A kézi
légkondicionáló berendezéssel
rendelkező járművek esetén kapcsoljuk
ki a berendezést, ha már nincs
szükségünk rá.Néhány javaslat a fogyasztás
csökkentésére és a környezet
védelme érdekében:
Ha a járművet magas hőmérsékletű
környezetben, vagy a napon állítottuk
le, indulás előtt nyissuk ki a jármű ajtóit,
hogy a meleg levegő eltávozhasson.
Ne hagyjuk felszerelt állapotban a
tetőcsomagtartót, ha nem használjuk.
Terjedelmes tárgyak szállításához
inkább utánfutót használjunk.
Lakókocsi vontatásához használjunk
egy bevizsgált légterelőt, és ne
felejtkezzünk meg annak beállításáról.
Kerüljük a jármű «háztól házig» típusú
használatát (rövid utak hosszú
leállásokkal), mert ilyenkor a motor soha
nem éri el az ideális hőmérsékletet.
(227. ábra)T26528
(228. ábra)T31077
149

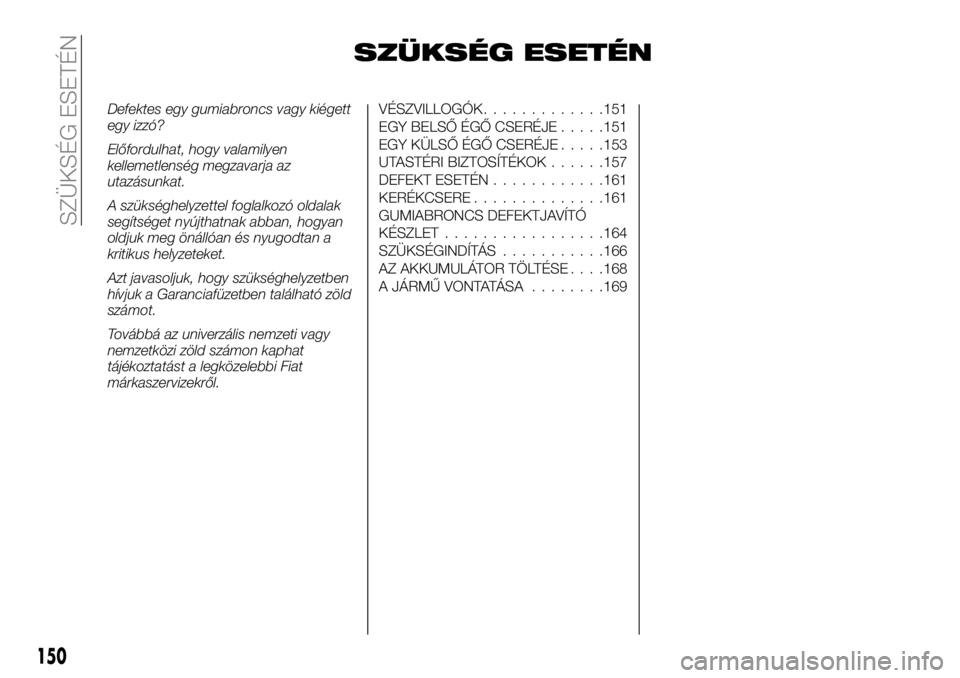

SZÜKSÉG ESETÉN
Defektes egy gumiabroncs vagy kiégett
egy izzó?
Előfordulhat, hogy valamilyen
kellemetlenség megzavarja az
utazásunkat.
A szükséghelyzettel foglalkozó oldalak
segítséget nyújthatnak abban, hogyan
oldjuk meg önállóan és nyugodtan a
kritikus helyzeteket.
Azt javasoljuk, hogy szükséghelyzetben
hívjuk a Garanciafüzetben található zöld
számot.
Továbbá az univerzális nemzeti vagy
nemzetközi zöld számon kaphat
tájékoztatást a legközelebbi Fiat
márkaszervizekről.VÉSZVILLOGÓK.............151
EGY BELSŐ ÉGŐ CSERÉJE.....151
EGY KÜLSŐ ÉGŐ CSERÉJE.....153
UTASTÉRI BIZTOSÍTÉKOK......157
DEFEKT ESETÉN............161
KERÉKCSERE..............161
GUMIABRONCS DEFEKTJAVÍTÓ
KÉSZLET.................164
SZÜKSÉGINDÍTÁS...........166
AZ AKKUMULÁTOR TÖLTÉSE. . . .168
A JÁRMŰ VONTATÁSA ........169
150
SZÜKSÉG ESETÉN

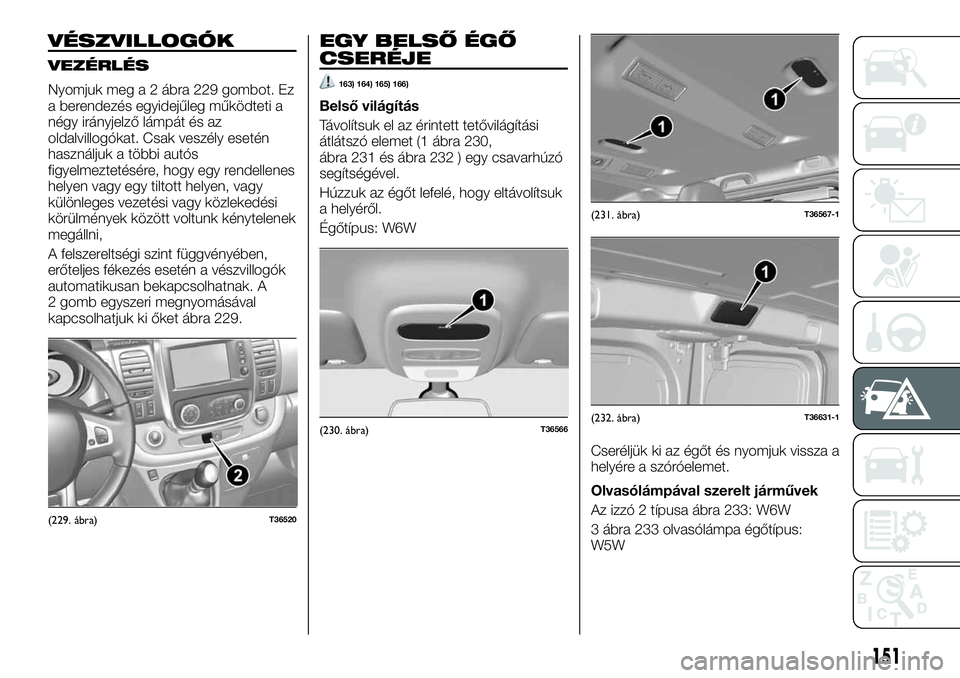

VÉSZVILLOGÓK
VEZÉRLÉS
Nyomjuk meg a 2 ábra 229 gombot. Ez
a berendezés egyidejűleg működteti a
négy irányjelző lámpát és az
oldalvillogókat. Csak veszély esetén
használjuk a többi autós
figyelmeztetésére, hogy egy rendellenes
helyen vagy egy tiltott helyen, vagy
különleges vezetési vagy közlekedési
körülmények között voltunk kénytelenek
megállni,
A felszereltségi szint függvényében,
erőteljes fékezés esetén a vészvillogók
automatikusan bekapcsolhatnak. A
2 gomb egyszeri megnyomásával
kapcsolhatjuk ki őket ábra 229.
EGY BELSŐ ÉGŐ
CSERÉJE
163) 164) 165) 166)
Belső világítás
Távolítsuk el az érintett tetővilágítási
átlátszó elemet (1 ábra 230,
ábra 231 és ábra 232 ) egy csavarhúzó
segítségével.
Húzzuk az égőt lefelé, hogy eltávolítsuk
a helyéről.
Égőtípus: W6W
Cseréljük ki az égőt és nyomjuk vissza a
helyére a szóróelemet.
Olvasólámpával szerelt járművek
Az izzó 2 típusa ábra 233: W6W
3 ábra 233 olvasólámpa égőtípus:
W5W
(229. ábra)T36520
(230. ábra)T36566
(231. ábra)T36567-1
(232. ábra)T36631-1
151

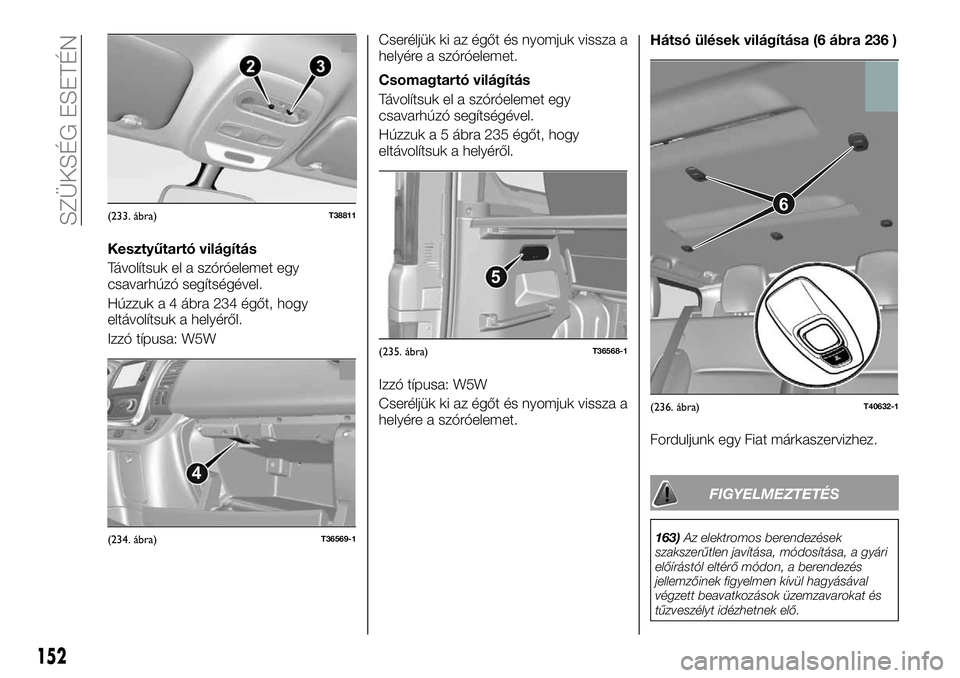

Kesztyűtartó világítás
Távolítsuk el a szóróelemet egy
csavarhúzó segítségével.
Húzzuk a 4 ábra 234 égőt, hogy
eltávolítsuk a helyéről.
Izzó típusa: W5WCseréljük ki az égőt és nyomjuk vissza a
helyére a szóróelemet.
Csomagtartó világítás
Távolítsuk el a szóróelemet egy
csavarhúzó segítségével.
Húzzuk a 5 ábra 235 égőt, hogy
eltávolítsuk a helyéről.
Izzó típusa: W5W
Cseréljük ki az égőt és nyomjuk vissza a
helyére a szóróelemet.Hátsó ülések világítása (6 ábra 236 )
Forduljunk egy Fiat márkaszervizhez.
FIGYELMEZTETÉS
163)Az elektromos berendezések
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és
tűzveszélyt idézhetnek elő.
(233. ábra)T38811
4
(234. ábra)T36569-1
5
(235. ábra)T36568-1
6
(236. ábra)T40632-1
152
SZÜKSÉG ESETÉN

164)A halogénizzók nagynyomású gázt
tartalmaznak, így az üvegtest esetleges
törésekor szétrepülő apró üvegdarabok
sérülést okozhatnak.
165)Az izzócserét kizárólag álló motornál
végezzük el. Az égési sérülések
megelőzése érdekében győződjünk meg
arról, hogy maga a motor hideg.
166)Az égők nyomás alatt állnak, és a
csere pillanatában eldurranhatnak.

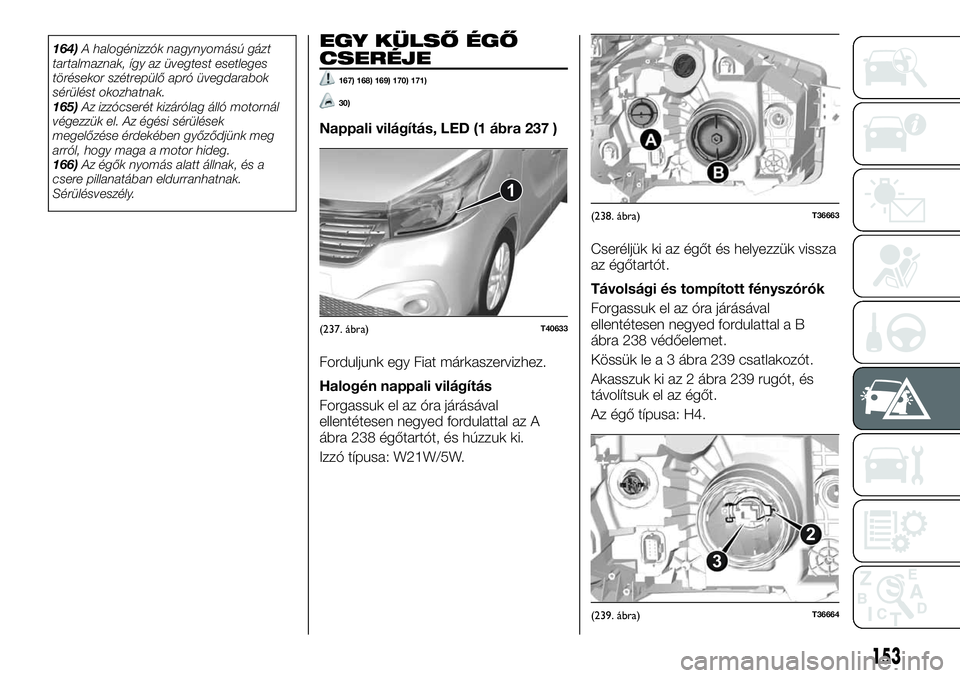

Sérülésveszély.EGY KÜLSŐ ÉGŐ
CSERÉJE
167) 168) 169) 170) 171)
30)
Nappali világítás, LED (1 ábra 237 )
Forduljunk egy Fiat márkaszervizhez.
Halogén nappali világítás
Forgassuk el az óra járásával
ellentétesen negyed fordulattal az A
ábra 238 égőtartót, és húzzuk ki.
Izzó típusa: W21W/5W.Cseréljük ki az égőt és helyezzük vissza
az égőtartót.
Távolsági és tompított fényszórók
Forgassuk el az óra járásával
ellentétesen negyed fordulattal a B
ábra 238 védőelemet.
Kössük le a 3 ábra 239 csatlakozót.
Akasszuk ki az 2 ábra 239 rugót, és
távolítsuk el az égőt.
Az égő típusa: H4.
1
(237. ábra)T40633
(238. ábra)T36663
2
3
(239. ábra)T36664
153

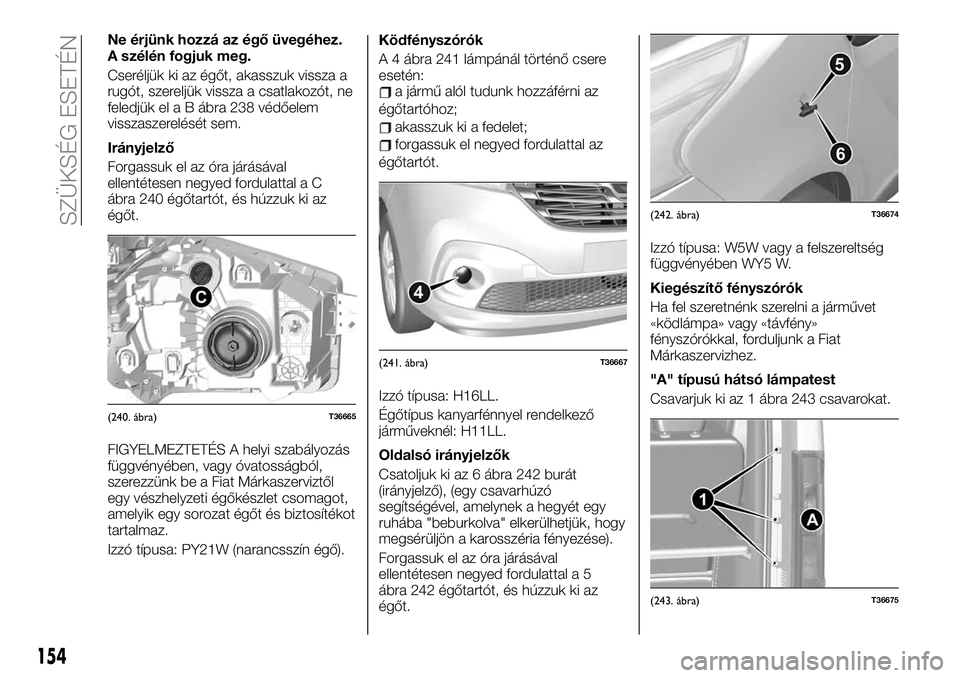

Ne érjünk hozzá az égő üvegéhez.
A szélén fogjuk meg.
Cseréljük ki az égőt, akasszuk vissza a
rugót, szereljük vissza a csatlakozót, ne
feledjük el a B ábra 238 védőelem
visszaszerelését sem.
Irányjelző
Forgassuk el az óra járásával
ellentétesen negyed fordulattal a C
ábra 240 égőtartót, és húzzuk ki az
égőt.
FIGYELMEZTETÉS A helyi szabályozás
függvényében, vagy óvatosságból,
szerezzünk be a Fiat Márkaszerviztől
egy vészhelyzeti égőkészlet csomagot,
amelyik egy sorozat égőt és biztosítékot
tartalmaz.
Izzó típusa: PY21W (narancsszín égő).Ködfényszórók
A 4 ábra 241 lámpánál történő csere
esetén:
a jármű alól tudunk hozzáférni az
égőtartóhoz;
akasszuk ki a fedelet;
forgassuk el negyed fordulattal az
égőtartót.
Izzó típusa: H16LL.
Égőtípus kanyarfénnyel rendelkező
járműveknél: H11LL.
Oldalsó irányjelzők
Csatoljuk ki az 6 ábra 242 burát
(irányjelző), (egy csavarhúzó
segítségével, amelynek a hegyét egy
ruhába "beburkolva" elkerülhetjük, hogy
megsérüljön a karosszéria fényezése).
Forgassuk el az óra járásával
ellentétesen negyed fordulattal a 5
ábra 242 égőtartót, és húzzuk ki az
égőt.Izzó típusa: W5W vagy a felszereltség
függvényében WY5 W.
Kiegészítő fényszórók
Ha fel szeretnénk szerelni a járművet
«ködlámpa» vagy «távfény»
fényszórókkal, forduljunk a Fiat
Márkaszervizhez.
"A" típusú hátsó lámpatest
Csavarjuk ki az 1 ábra 243 csavarokat.
(240. ábra)T36665
4
(241. ábra)T36667
5
6
(242. ábra)T36674
(243. ábra)T36675
154
SZÜKSÉG ESETÉN

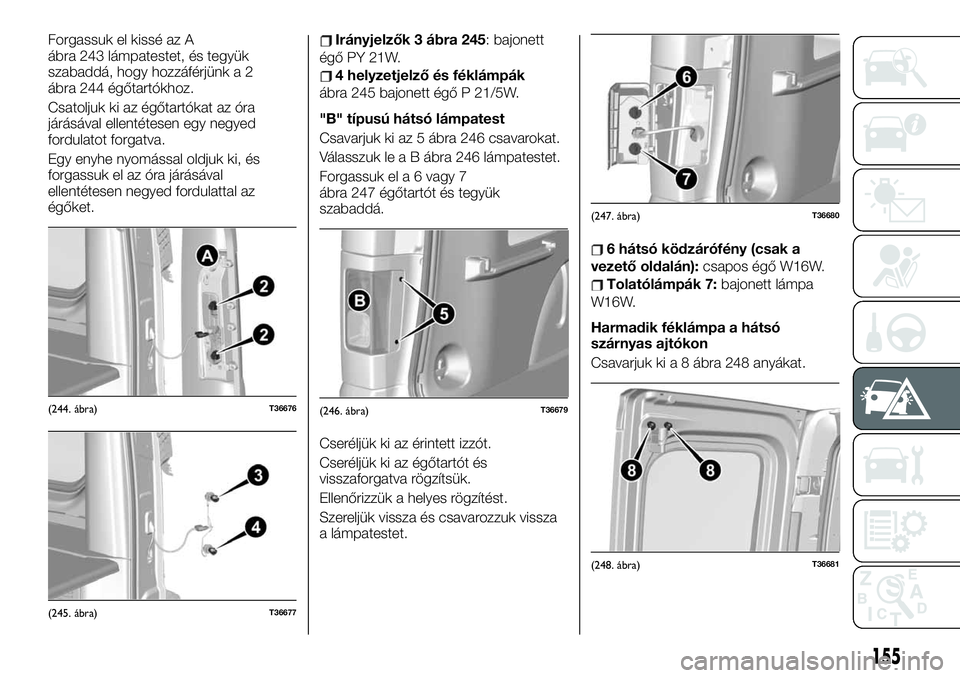

Forgassuk el kissé az A
ábra 243 lámpatestet, és tegyük
szabaddá, hogy hozzáférjünk a 2
ábra 244 égőtartókhoz.
Csatoljuk ki az égőtartókat az óra
járásával ellentétesen egy negyed
fordulatot forgatva.
Egy enyhe nyomással oldjuk ki, és
forgassuk el az óra járásával
ellentétesen negyed fordulattal az
égőket.Irányjelzők 3 ábra 245: bajonett
égő PY 21W.
4 helyzetjelző és féklámpák
ábra 245 bajonett égő P 21/5W.
"B" típusú hátsó lámpatest
Csavarjuk ki az 5 ábra 246 csavarokat.
Válasszuk le a B ábra 246 lámpatestet.
Forgassuk el a 6 vagy 7
ábra 247 égőtartót és tegyük
szabaddá.
Cseréljük ki az érintett izzót.
Cseréljük ki az égőtartót és
visszaforgatva rögzítsük.
Ellenőrizzük a helyes rögzítést.
Szereljük vissza és csavarozzuk vissza
a lámpatestet.
6 hátsó ködzárófény (csak a
vezető oldalán):csapos égő W16W.
Tolatólámpák 7:bajonett lámpa
W16W.
Harmadik féklámpa a hátsó
szárnyas ajtókon
Csavarjuk ki a 8 ábra 248 anyákat.
(244. ábra)T36676
(245. ábra)T36677
(246. ábra)T36679
(247. ábra)T36680
(248. ábra)T36681
155

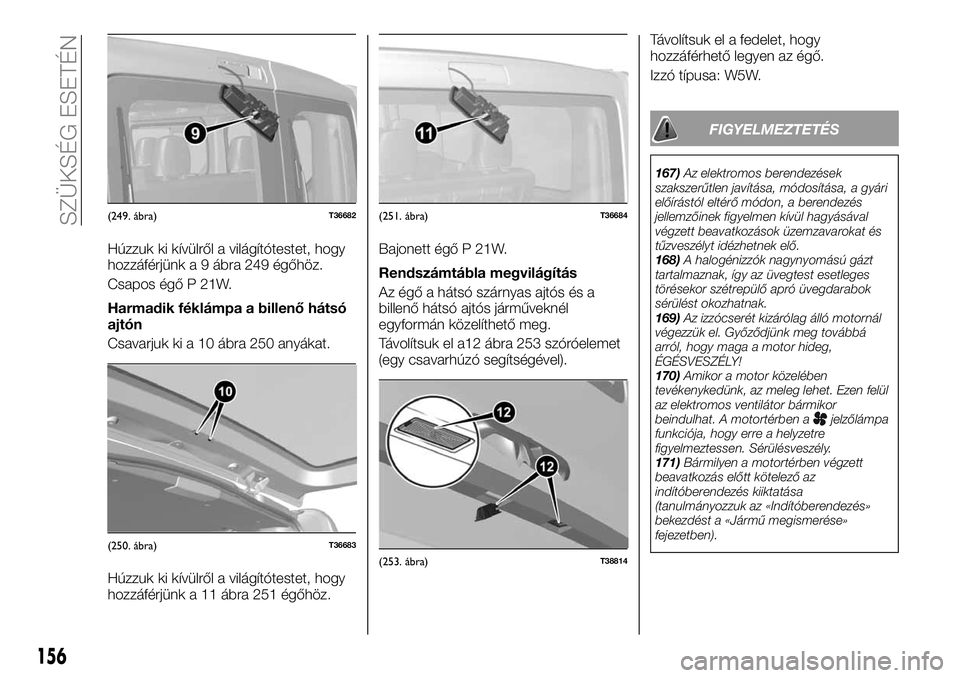

Húzzuk ki kívülről a világítótestet, hogy
hozzáférjünk a 9 ábra 249 égőhöz.
Csapos égő P 21W.
Harmadik féklámpa a billenő hátsó
ajtón
Csavarjuk ki a 10 ábra 250 anyákat.
Húzzuk ki kívülről a világítótestet, hogy
hozzáférjünk a 11 ábra 251 égőhöz.Bajonett égő P 21W.
Rendszámtábla megvilágítás
Az égő a hátsó szárnyas ajtós és a
billenő hátsó ajtós járműveknél
egyformán közelíthető meg.
Távolítsuk el a12 ábra 253 szóróelemet
(egy csavarhúzó segítségével).Távolítsuk el a fedelet, hogy
hozzáférhető legyen az égő.
Izzó típusa: W5W.
FIGYELMEZTETÉS
167)Az elektromos berendezések
szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés
jellemzőinek figyelmen kívül hagyásával
végzett beavatkozások üzemzavarokat és
tűzveszélyt idézhetnek elő.
168)A halogénizzók nagynyomású gázt
tartalmaznak, így az üvegtest esetleges
törésekor szétrepülő apró üvegdarabok
sérülést okozhatnak.
169)Az izzócserét kizárólag álló motornál
végezzük el. Győződjünk meg továbbá
arról, hogy maga a motor hideg,
ÉGÉSVESZÉLY!
170)Amikor a motor közelében
tevékenykedünk, az meleg lehet. Ezen felül
az elektromos ventilátor bármikor
beindulhat. A motortérben a
jelzőlámpa
funkciója, hogy erre a helyzetre
figyelmeztessen. Sérülésveszély.
171)Bármilyen a motortérben végzett
beavatkozás előtt kötelező az
indítóberendezés kiiktatása
(tanulmányozzuk az «Indítóberendezés»
bekezdést a «Jármű megismerése»
fejezetben).
(249. ábra)T36682
(250. ábra)T36683
(251. ábra)T36684
(253. ábra)T38814
156
SZÜKSÉG ESETÉN

FIGYELMEZTETÉS
30)A halogénizzókat csakis a
fémfoglalatuknál fogjuk meg. Ha az
üvegtestet ujjunkkal megérintjük, csökken a
kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis
megérintettük, alkoholos ruhával töröljük le,
és hagyjuk megszáradni.

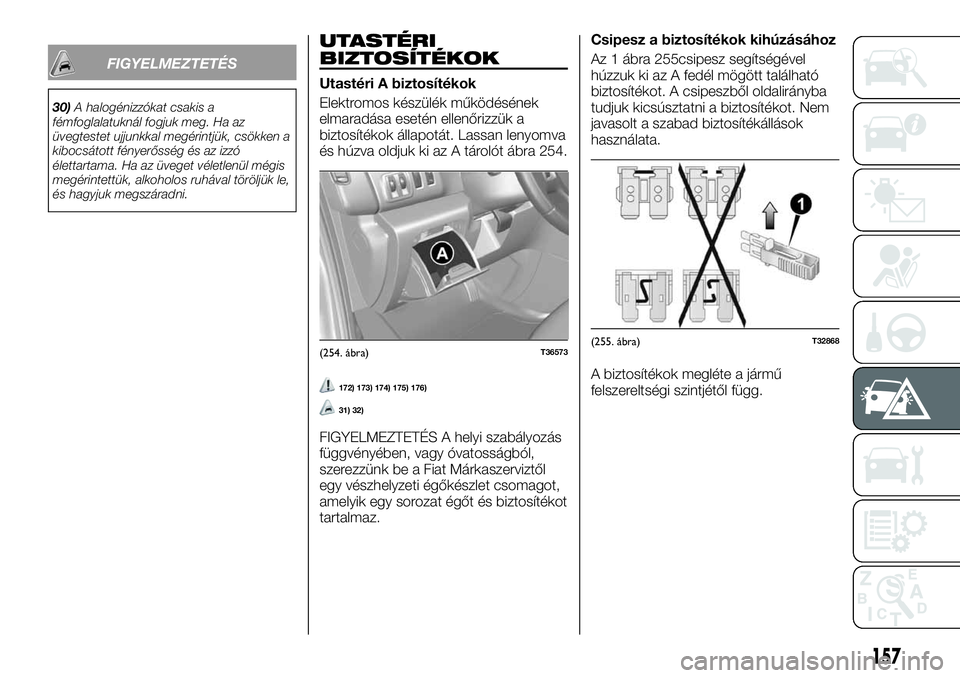

UTASTÉRI
BIZTOSÍTÉKOK
Utastéri A biztosítékok
Elektromos készülék működésének
elmaradása esetén ellenőrizzük a
biztosítékok állapotát. Lassan lenyomva
és húzva oldjuk ki az A tárolót ábra 254.
172) 173) 174) 175) 176)
31) 32)
FIGYELMEZTETÉS A helyi szabályozás
függvényében, vagy óvatosságból,
szerezzünk be a Fiat Márkaszerviztől
egy vészhelyzeti égőkészlet csomagot,
amelyik egy sorozat égőt és biztosítékot
tartalmaz.Csipesz a biztosítékok kihúzásához
Az 1 ábra 255csipesz segítségével
húzzuk ki az A fedél mögött található
biztosítékot. A csipeszből oldalirányba
tudjuk kicsúsztatni a biztosítékot. Nem
javasolt a szabad biztosítékállások
használata.
A biztosítékok megléte a jármű
felszereltségi szintjétől függ.
(254. ábra)T36573(255. ábra)T32868
157

(256. ábra)T40393
158
SZÜKSÉG ESETÉN
