FIAT TALENTO 2020 Kezelési és karbantartási útmutató (in Hungarian)

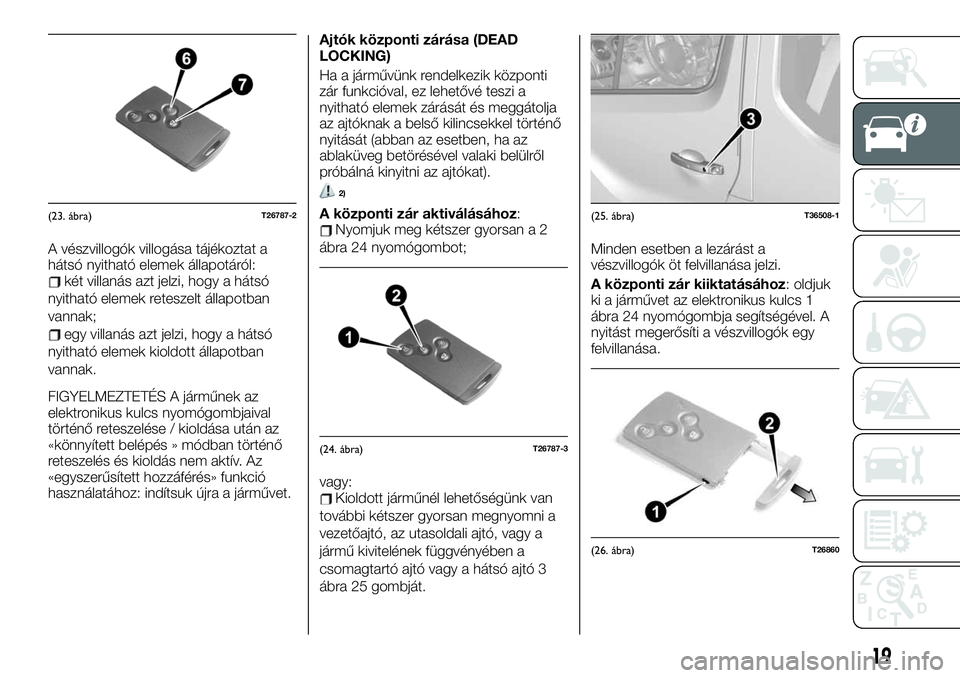

A vészvillogók villogása tájékoztat a
hátsó nyitható elemek állapotáról:
két villanás azt jelzi, hogy a hátsó
nyitható elemek reteszelt állapotban
vannak;
egy villanás azt jelzi, hogy a hátsó
nyitható elemek kioldott állapotban
vannak.
FIGYELMEZTETÉS A járműnek az
elektronikus kulcs nyomógombjaival
történő reteszelése / kioldása után az
«könnyített belépés » módban történő
reteszelés és kioldás nem aktív. Az
«egyszerűsített hozzáférés» funkció
használatához: indítsuk újra a járművet.Ajtók központi zárása (DEAD
LOCKING)
Ha a járművünk rendelkezik központi
zár funkcióval, ez lehetővé teszi a
nyitható elemek zárását és meggátolja
az ajtóknak a belső kilincsekkel történő
nyitását (abban az esetben, ha az
ablaküveg betörésével valaki belülről
próbálná kinyitni az ajtókat).
2)
A központi zár aktiválásához:Nyomjuk meg kétszer gyorsan a 2
ábra 24 nyomógombot;
vagy:
Kioldott járműnél lehetőségünk van
további kétszer gyorsan megnyomni a
vezetőajtó, az utasoldali ajtó, vagy a
jármű kivitelének függvényében a
csomagtartó ajtó vagy a hátsó ajtó 3
ábra 25 gombját.Minden esetben a lezárást a
vészvillogók öt felvillanása jelzi.
A központi zár kiiktatásához: oldjuk
ki a járművet az elektronikus kulcs 1
ábra 24 nyomógombja segítségével. A
nyitást megerősíti a vészvillogók egy
felvillanása.
(23. ábra)T26787-2
(24. ábra)T26787-3
(25. ábra)T36508-1
(26. ábra)T26860
19

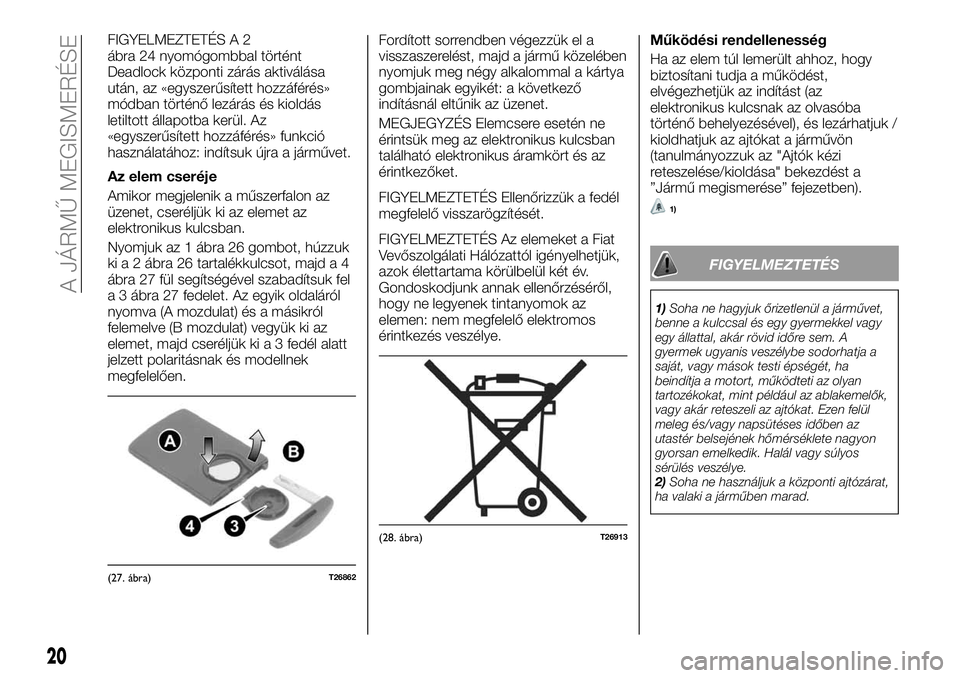

FIGYELMEZTETÉS A 2
ábra 24 nyomógombbal történt
Deadlock központi zárás aktiválása
után, az «egyszerűsített hozzáférés»
módban történő lezárás és kioldás
letiltott állapotba kerül. Az
«egyszerűsített hozzáférés» funkció
használatához: indítsuk újra a járművet.
Az elem cseréje
Amikor megjelenik a műszerfalon az
üzenet, cseréljük ki az elemet az
elektronikus kulcsban.
Nyomjuk az 1 ábra 26 gombot, húzzuk
ki a 2 ábra 26 tartalékkulcsot, majd a 4
ábra 27 fül segítségével szabadítsuk fel
a 3 ábra 27 fedelet. Az egyik oldaláról
nyomva (A mozdulat) és a másikról
felemelve (B mozdulat) vegyük ki az
elemet, majd cseréljük ki a 3 fedél alatt
jelzett polaritásnak és modellnek
megfelelően.Fordított sorrendben végezzük el a
visszaszerelést, majd a jármű közelében
nyomjuk meg négy alkalommal a kártya
gombjainak egyikét: a következő
indításnál eltűnik az üzenet.
MEGJEGYZÉS Elemcsere esetén ne
érintsük meg az elektronikus kulcsban
található elektronikus áramkört és az
érintkezőket.
FIGYELMEZTETÉS Ellenőrizzük a fedél
megfelelő visszarögzítését.
FIGYELMEZTETÉS Az elemeket a Fiat
Vevőszolgálati Hálózattól igényelhetjük,
azok élettartama körülbelül két év.
Gondoskodjunk annak ellenőrzéséről,
hogy ne legyenek tintanyomok az
elemen: nem megfelelő elektromos
érintkezés veszélye.Működési rendellenesség
Ha az elem túl lemerült ahhoz, hogy
biztosítani tudja a működést,
elvégezhetjük az indítást (az
elektronikus kulcsnak az olvasóba
történő behelyezésével), és lezárhatjuk /
kioldhatjuk az ajtókat a járművön
(tanulmányozzuk az "Ajtók kézi
reteszelése/kioldása" bekezdést a
”Jármű megismerése” fejezetben).
1)
FIGYELMEZTETÉS
1)Soha ne hagyjuk őrizetlenül a járművet,
benne a kulccsal és egy gyermekkel vagy
egy állattal, akár rövid időre sem. A
gyermek ugyanis veszélybe sodorhatja a
saját, vagy mások testi épségét, ha
beindítja a motort, működteti az olyan
tartozékokat, mint például az ablakemelők,
vagy akár reteszeli az ajtókat. Ezen felül
meleg és/vagy napsütéses időben az
utastér belsejének hőmérséklete nagyon
gyorsan emelkedik. Halál vagy súlyos
sérülés veszélye.
2)Soha ne használjuk a központi ajtózárat,
ha valaki a járműben marad.
(27. ábra)T26862
(28. ábra)T26913
20
A JÁRMŰ MEGISMERÉSE

FIGYELMEZTETÉS
1)A nem megfelelően megsemmisített
kimerült elemek eldobása veszélyes a
környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben kell
gyűjteni, vagy le kell adni egy Fiat
márkaszervizben, ahol gondoskodnak a
megfelelő kezelésükről.

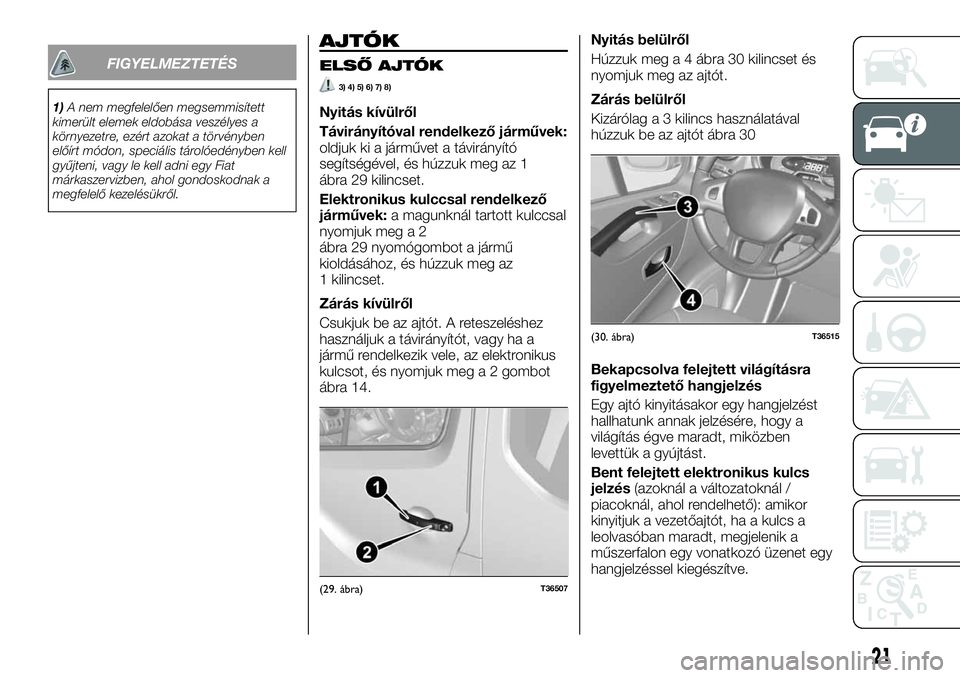

AJTÓK
ELSŐ AJTÓK
3) 4) 5) 6) 7) 8)
Nyitás kívülről
Távirányítóval rendelkező járművek:
oldjuk ki a járművet a távirányító
segítségével, és húzzuk meg az 1
ábra 29 kilincset.
Elektronikus kulccsal rendelkező
járművek:a magunknál tartott kulccsal
nyomjuk meg a 2
ábra 29 nyomógombot a jármű
kioldásához, és húzzuk meg az
1 kilincset.
Zárás kívülről
Csukjuk be az ajtót. A reteszeléshez
használjuk a távirányítót, vagy ha a
jármű rendelkezik vele, az elektronikus
kulcsot, és nyomjuk meg a 2 gombot
ábra 14.Nyitás belülről
Húzzuk meg a 4 ábra 30 kilincset és
nyomjuk meg az ajtót.
Zárás belülről
Kizárólag a 3 kilincs használatával
húzzuk be az ajtót ábra 30
Bekapcsolva felejtett világításra
figyelmeztető hangjelzés
Egy ajtó kinyitásakor egy hangjelzést
hallhatunk annak jelzésére, hogy a
világítás égve maradt, miközben
levettük a gyújtást.
Bent felejtett elektronikus kulcs
jelzés(azoknál a változatoknál /
piacoknál, ahol rendelhető): amikor
kinyitjuk a vezetőajtót, ha a kulcs a
leolvasóban maradt, megjelenik a
műszerfalon egy vonatkozó üzenet egy
hangjelzéssel kiegészítve.
(29. ábra)T36507
(30. ábra)T36515
21

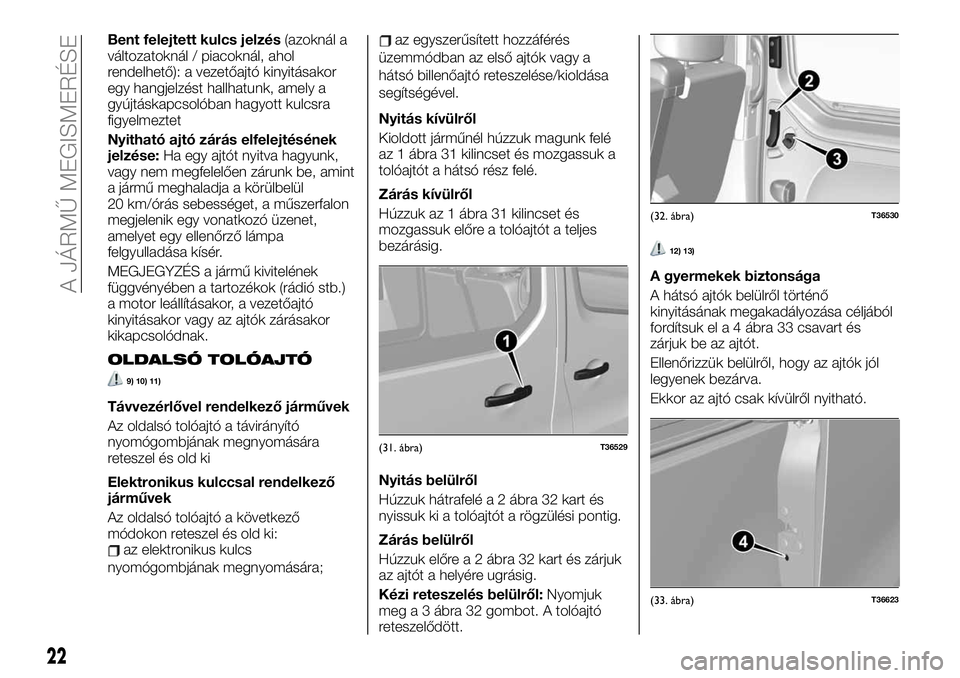

Bent felejtett kulcs jelzés(azoknál a
változatoknál / piacoknál, ahol
rendelhető): a vezetőajtó kinyitásakor
egy hangjelzést hallhatunk, amely a
gyújtáskapcsolóban hagyott kulcsra
figyelmeztet
Nyitható ajtó zárás elfelejtésének
jelzése:Ha egy ajtót nyitva hagyunk,
vagy nem megfelelően zárunk be, amint
a jármű meghaladja a körülbelül
20 km/órás sebességet, a műszerfalon
megjelenik egy vonatkozó üzenet,
amelyet egy ellenőrző lámpa
felgyulladása kísér.
MEGJEGYZÉS a jármű kivitelének
függvényében a tartozékok (rádió stb.)
a motor leállításakor, a vezetőajtó
kinyitásakor vagy az ajtók zárásakor
kikapcsolódnak.
OLDALSÓ TOLÓAJTÓ
9) 10) 11)
Távvezérlővel rendelkező járművek
Az oldalsó tolóajtó a távirányító
nyomógombjának megnyomására
reteszel és old ki
Elektronikus kulccsal rendelkező
járművek
Az oldalsó tolóajtó a következő
módokon reteszel és old ki:
az elektronikus kulcs
nyomógombjának megnyomására;
az egyszerűsített hozzáférés
üzemmódban az első ajtók vagy a
hátsó billenőajtó reteszelése/kioldása
segítségével.
Nyitás kívülről
Kioldott járműnél húzzuk magunk felé
az 1 ábra 31 kilincset és mozgassuk a
tolóajtót a hátsó rész felé.
Zárás kívülről
Húzzuk az 1 ábra 31 kilincset és
mozgassuk előre a tolóajtót a teljes
bezárásig.
Nyitás belülről
Húzzuk hátrafelé a 2 ábra 32 kart és
nyissuk ki a tolóajtót a rögzülési pontig.
Zárás belülről
Húzzuk előre a 2 ábra 32 kart és zárjuk
az ajtót a helyére ugrásig.
Kézi reteszelés belülről:Nyomjuk
meg a 3 ábra 32 gombot. A tolóajtó
reteszelődött.
12) 13)
A gyermekek biztonsága
A hátsó ajtók belülről történő
kinyitásának megakadályozása céljából
fordítsuk el a 4 ábra 33 csavart és
zárjuk be az ajtót.
Ellenőrizzük belülről, hogy az ajtók jól
legyenek bezárva.
Ekkor az ajtó csak kívülről nyitható.
(31. ábra)T36529
(32. ábra)T36530
(33. ábra)T36623
22
A JÁRMŰ MEGISMERÉSE

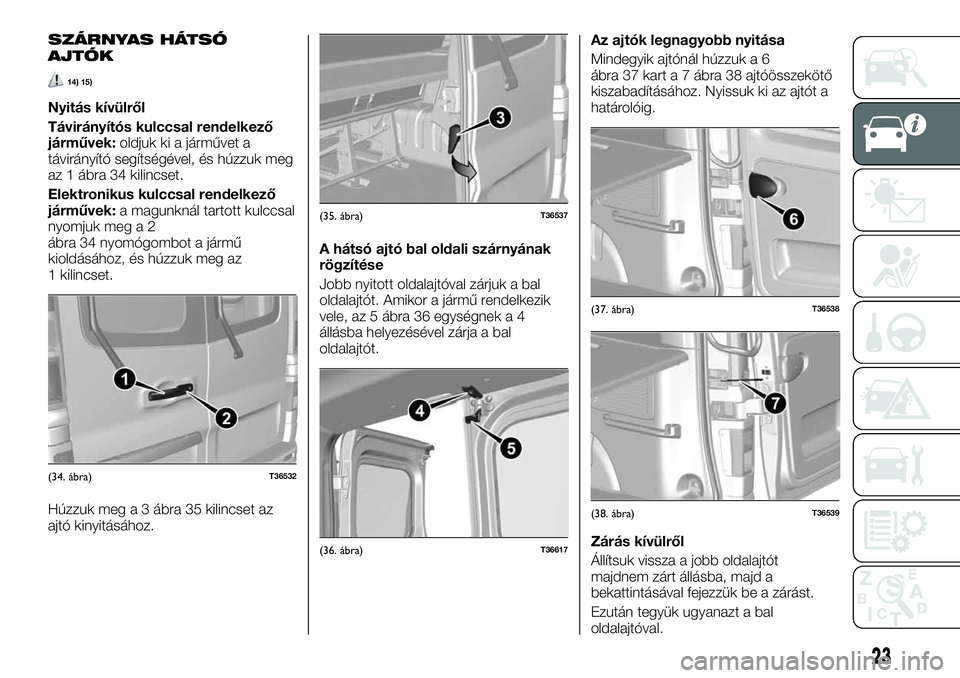

SZÁRNYAS HÁTSÓ
AJTÓK
14) 15)
Nyitás kívülről
Távirányítós kulccsal rendelkező
járművek:oldjuk ki a járművet a
távirányító segítségével, és húzzuk meg
az 1 ábra 34 kilincset.
Elektronikus kulccsal rendelkező
járművek:a magunknál tartott kulccsal
nyomjuk meg a 2
ábra 34 nyomógombot a jármű
kioldásához, és húzzuk meg az
1 kilincset.
Húzzuk meg a 3 ábra 35 kilincset az
ajtó kinyitásához.A hátsó ajtó bal oldali szárnyának
rögzítése
Jobb nyitott oldalajtóval zárjuk a bal
oldalajtót. Amikor a jármű rendelkezik
vele, az 5 ábra 36 egységnek a 4
állásba helyezésével zárja a bal
oldalajtót.Az ajtók legnagyobb nyitása
Mindegyik ajtónál húzzuk a 6
ábra 37 kart a 7 ábra 38 ajtóösszekötő
kiszabadításához. Nyissuk ki az ajtót a
határolóig.
Zárás kívülről
Állítsuk vissza a jobb oldalajtót
majdnem zárt állásba, majd a
bekattintásával fejezzük be a zárást.
Ezután tegyük ugyanazt a bal
oldalajtóval.
(34. ábra)T36532
(35. ábra)T36537
(36. ábra)T36617
(37. ábra)T36538
(38. ábra)T36539
23

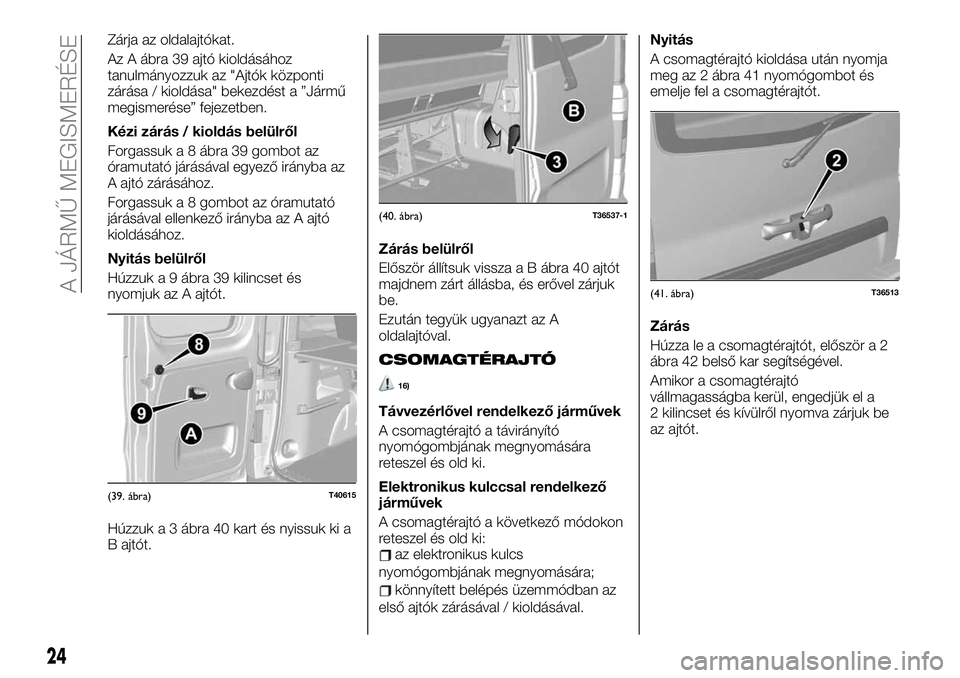

Zárja az oldalajtókat.
Az A ábra 39 ajtó kioldásához
tanulmányozzuk az "Ajtók központi
zárása / kioldása" bekezdést a ”Jármű
megismerése” fejezetben.
Kézi zárás / kioldás belülről
Forgassuk a 8 ábra 39 gombot az
óramutató járásával egyező irányba az
A ajtó zárásához.
Forgassuk a 8 gombot az óramutató
járásával ellenkező irányba az A ajtó
kioldásához.
Nyitás belülről
Húzzuk a 9 ábra 39 kilincset és
nyomjuk az A ajtót.
Húzzuk a 3 ábra 40 kart és nyissuk ki a
B ajtót.Zárás belülről
Először állítsuk vissza a B ábra 40 ajtót
majdnem zárt állásba, és erővel zárjuk
be.
Ezután tegyük ugyanazt az A
oldalajtóval.
CSOMAGTÉRAJTÓ
16)
Távvezérlővel rendelkező járművek
A csomagtérajtó a távirányító
nyomógombjának megnyomására
reteszel és old ki.
Elektronikus kulccsal rendelkező
járművek
A csomagtérajtó a következő módokon
reteszel és old ki:
az elektronikus kulcs
nyomógombjának megnyomására;
könnyített belépés üzemmódban az
első ajtók zárásával / kioldásával.Nyitás
A csomagtérajtó kioldása után nyomja
meg az 2 ábra 41 nyomógombot és
emelje fel a csomagtérajtót.
Zárás
Húzza le a csomagtérajtót, először a 2
ábra 42 belső kar segítségével.
Amikor a csomagtérajtó
vállmagasságba kerül, engedjük el a
2 kilincset és kívülről nyomva zárjuk be
az ajtót.
(39. ábra)T40615
(40. ábra)T36537-1
(41. ábra)T36513
24
A JÁRMŰ MEGISMERÉSE

A NYITHATÓ ELEMEK
KÖZPONTI RETESZELÉSE
/ KIOLDÁSA

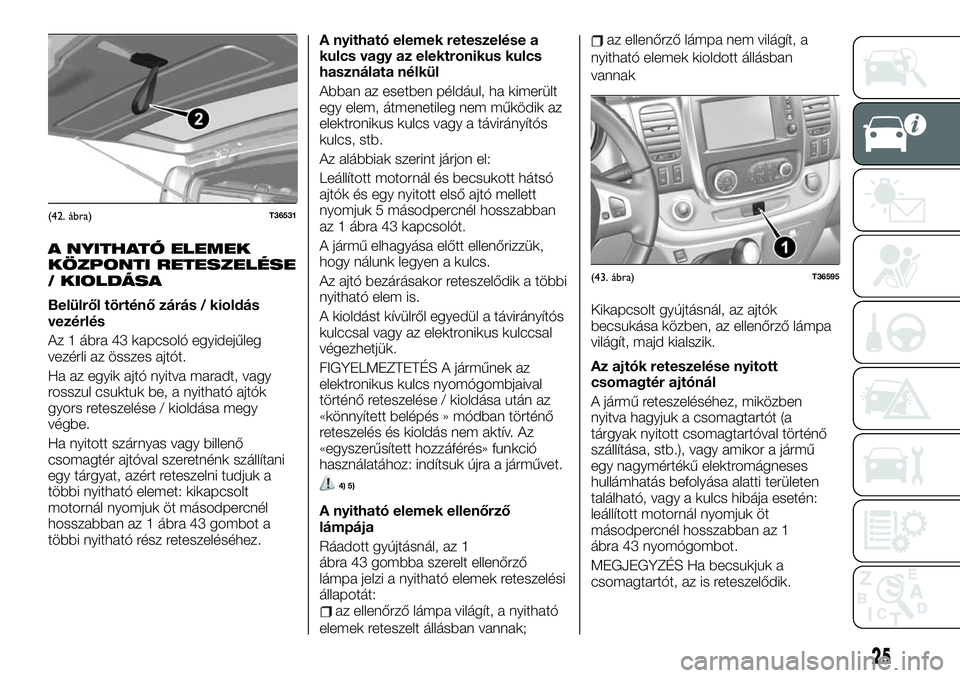

Belülről történő zárás / kioldás
vezérlés
Az 1 ábra 43 kapcsoló egyidejűleg
vezérli az összes ajtót.
Ha az egyik ajtó nyitva maradt, vagy
rosszul csuktuk be, a nyitható ajtók
gyors reteszelése / kioldása megy
végbe.
Ha nyitott szárnyas vagy billenő
csomagtér ajtóval szeretnénk szállítani
egy tárgyat, azért reteszelni tudjuk a
többi nyitható elemet: kikapcsolt
motornál nyomjuk öt másodpercnél
hosszabban az 1 ábra 43 gombot a
többi nyitható rész reteszeléséhez.A nyitható elemek reteszelése a
kulcs vagy az elektronikus kulcs
használata nélkül
Abban az esetben például, ha kimerült
egy elem, átmenetileg nem működik az
elektronikus kulcs vagy a távirányítós
kulcs, stb.
Az alábbiak szerint járjon el:
Leállított motornál és becsukott hátsó
ajtók és egy nyitott első ajtó mellett
nyomjuk 5 másodpercnél hosszabban
az 1 ábra 43 kapcsolót.
A jármű elhagyása előtt ellenőrizzük,
hogy nálunk legyen a kulcs.
Az ajtó bezárásakor reteszelődik a többi
nyitható elem is.
A kioldást kívülről egyedül a távirányítós
kulccsal vagy az elektronikus kulccsal
végezhetjük.
FIGYELMEZTETÉS A járműnek az
elektronikus kulcs nyomógombjaival
történő reteszelése / kioldása után az
«könnyített belépés » módban történő
reteszelés és kioldás nem aktív. Az
«egyszerűsített hozzáférés» funkció
használatához: indítsuk újra a járművet.
4) 5)
A nyitható elemek ellenőrző
lámpája
Ráadott gyújtásnál, az 1
ábra 43 gombba szerelt ellenőrző
lámpa jelzi a nyitható elemek reteszelési
állapotát:
az ellenőrző lámpa világít, a nyitható
elemek reteszelt állásban vannak;
az ellenőrző lámpa nem világít, a
nyitható elemek kioldott állásban
vannak
Kikapcsolt gyújtásnál, az ajtók
becsukása közben, az ellenőrző lámpa
világít, majd kialszik.
Az ajtók reteszelése nyitott
csomagtér ajtónál
A jármű reteszeléséhez, miközben
nyitva hagyjuk a csomagtartót (a
tárgyak nyitott csomagtartóval történő
szállítása, stb.), vagy amikor a jármű
egy nagymértékű elektromágneses
hullámhatás befolyása alatti területen
található, vagy a kulcs hibája esetén:
leállított motornál nyomjuk öt
másodpercnél hosszabban az 1
ábra 43 nyomógombot.
MEGJEGYZÉS Ha becsukjuk a
csomagtartót, az is reteszelődik.
(42. ábra)T36531
(43. ábra)T36595
25

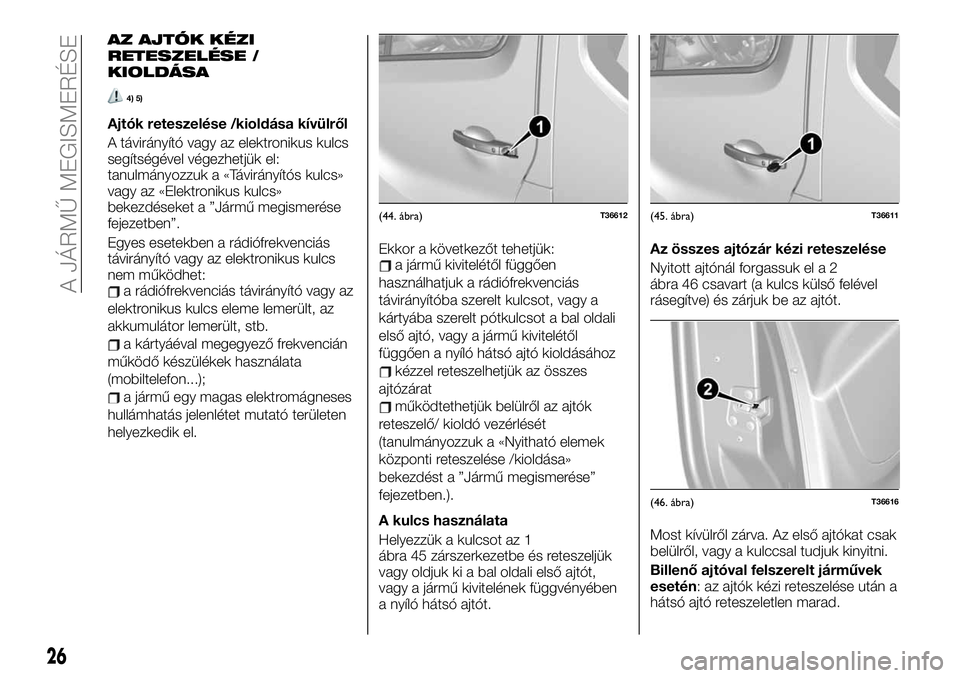

AZ AJTÓK KÉZI
RETESZELÉSE /
KIOLDÁSA
4) 5)
Ajtók reteszelése /kioldása kívülről
A távirányító vagy az elektronikus kulcs
segítségével végezhetjük el:
tanulmányozzuk a «Távirányítós kulcs»
vagy az «Elektronikus kulcs»
bekezdéseket a ”Jármű megismerése
fejezetben”.
Egyes esetekben a rádiófrekvenciás
távirányító vagy az elektronikus kulcs
nem működhet:
a rádiófrekvenciás távirányító vagy az
elektronikus kulcs eleme lemerült, az
akkumulátor lemerült, stb.
a kártyáéval megegyező frekvencián
működő készülékek használata
(mobiltelefon...);
a jármű egy magas elektromágneses
hullámhatás jelenlétet mutató területen
helyezkedik el.Ekkor a következőt tehetjük:
a jármű kivitelétől függően
használhatjuk a rádiófrekvenciás
távirányítóba szerelt kulcsot, vagy a
kártyába szerelt pótkulcsot a bal oldali
első ajtó, vagy a jármű kivitelétől
függően a nyíló hátsó ajtó kioldásához
kézzel reteszelhetjük az összes
ajtózárat
működtethetjük belülről az ajtók
reteszelő/ kioldó vezérlését
(tanulmányozzuk a «Nyitható elemek
központi reteszelése /kioldása»
bekezdést a ”Jármű megismerése”
fejezetben.).
A kulcs használata
Helyezzük a kulcsot az 1
ábra 45 zárszerkezetbe és reteszeljük
vagy oldjuk ki a bal oldali első ajtót,
vagy a jármű kivitelének függvényében
a nyíló hátsó ajtót.Az összes ajtózár kézi reteszelése
Nyitott ajtónál forgassuk el a 2
ábra 46 csavart (a kulcs külső felével
rásegítve) és zárjuk be az ajtót.
Most kívülről zárva. Az első ajtókat csak
belülről, vagy a kulccsal tudjuk kinyitni.
Billenő ajtóval felszerelt járművek
esetén: az ajtók kézi reteszelése után a
hátsó ajtó reteszeletlen marad.
(44. ábra)T36612(45. ábra)T36611
(46. ábra)T36616
26

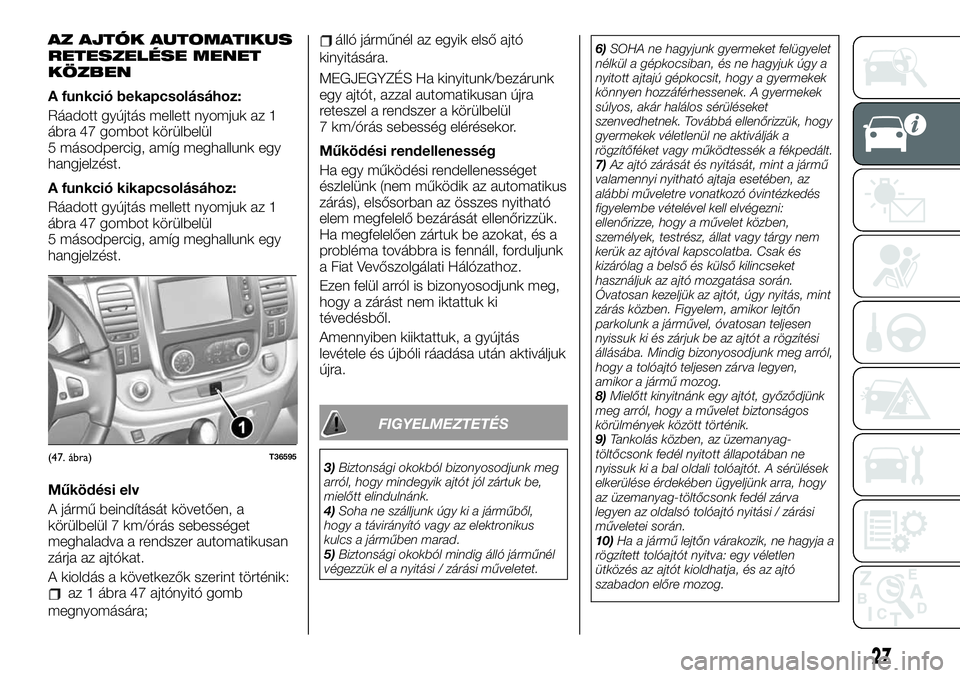

A JÁRMŰ MEGISMERÉSE

AZ AJTÓK AUTOMATIKUS
RETESZELÉSE MENET
KÖZBEN
A funkció bekapcsolásához:
Ráadott gyújtás mellett nyomjuk az 1
ábra 47 gombot körülbelül
5 másodpercig, amíg meghallunk egy
hangjelzést.
A funkció kikapcsolásához:
Ráadott gyújtás mellett nyomjuk az 1
ábra 47 gombot körülbelül
5 másodpercig, amíg meghallunk egy
hangjelzést.
Működési elv
A jármű beindítását követően, a
körülbelül 7 km/órás sebességet
meghaladva a rendszer automatikusan
zárja az ajtókat.
A kioldás a következők szerint történik:
az 1 ábra 47 ajtónyitó gomb
megnyomására;
álló járműnél az egyik első ajtó
kinyitására.
MEGJEGYZÉS Ha kinyitunk/bezárunk
egy ajtót, azzal automatikusan újra
reteszel a rendszer a körülbelül
7 km/órás sebesség elérésekor.
Működési rendellenesség
Ha egy működési rendellenességet
észlelünk (nem működik az automatikus
zárás), elsősorban az összes nyitható
elem megfelelő bezárását ellenőrizzük.
Ha megfelelően zártuk be azokat, és a
probléma továbbra is fennáll, forduljunk
a Fiat Vevőszolgálati Hálózathoz.
Ezen felül arról is bizonyosodjunk meg,
hogy a zárást nem iktattuk ki
tévedésből.
Amennyiben kiiktattuk, a gyújtás
levétele és újbóli ráadása után aktiváljuk
újra.
FIGYELMEZTETÉS
3)Biztonsági okokból bizonyosodjunk meg
arról, hogy mindegyik ajtót jól zártuk be,
mielőtt elindulnánk.
4)Soha ne szálljunk úgy ki a járműből,
hogy a távirányító vagy az elektronikus
kulcs a járműben marad.
5)Biztonsági okokból mindig álló járműnél
végezzük el a nyitási / zárási műveletet.6)SOHA ne hagyjunk gyermeket felügyelet
nélkül a gépkocsiban, és ne hagyjuk úgy a
nyitott ajtajú gépkocsit, hogy a gyermekek
könnyen hozzáférhessenek. A gyermekek
súlyos, akár halálos sérüléseket
szenvedhetnek. Továbbá ellenőrizzük, hogy
gyermekek véletlenül ne aktiválják a
rögzítőféket vagy működtessék a fékpedált.
7)Az ajtó zárását és nyitását, mint a jármű
valamennyi nyitható ajtaja esetében, az
alábbi műveletre vonatkozó óvintézkedés
figyelembe vételével kell elvégezni:
ellenőrizze, hogy a művelet közben,
személyek, testrész, állat vagy tárgy nem
kerük az ajtóval kapscolatba. Csak és
kizárólag a belső és külső kilincseket
használjuk az ajtó mozgatása során.
Óvatosan kezeljük az ajtót, úgy nyitás, mint
zárás közben. Figyelem, amikor lejtőn
parkolunk a járművel, óvatosan teljesen
nyissuk ki és zárjuk be az ajtót a rögzítési
állásába. Mindig bizonyosodjunk meg arról,
hogy a tolóajtó teljesen zárva legyen,
amikor a jármű mozog.
8)Mielőtt kinyitnánk egy ajtót, győződjünk
meg arról, hogy a művelet biztonságos
körülmények között történik.
9)Tankolás közben, az üzemanyag-
töltőcsonk fedél nyitott állapotában ne
nyissuk ki a bal oldali tolóajtót. A sérülések
elkerülése érdekében ügyeljünk arra, hogy
az üzemanyag-töltőcsonk fedél zárva
legyen az oldalsó tolóajtó nyitási / zárási
műveletei során.
10)Ha a jármű lejtőn várakozik, ne hagyja a
rögzített tolóajtót nyitva: egy véletlen
ütközés az ajtót kioldhatja, és az ajtó
szabadon előre mozog.(47. ábra)T36595
27

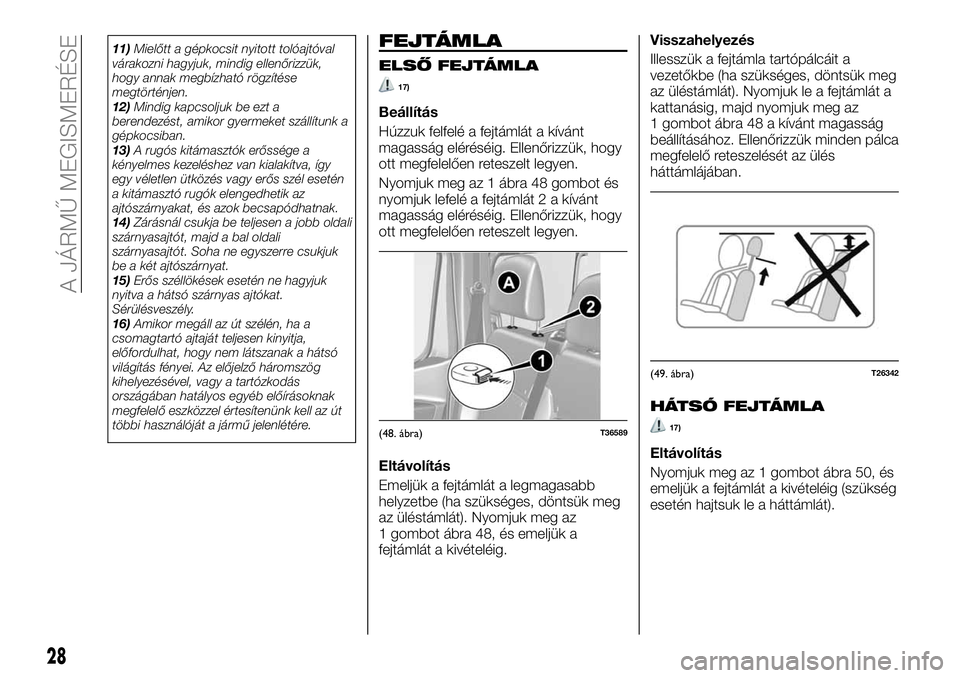

11)Mielőtt a gépkocsit nyitott tolóajtóval
várakozni hagyjuk, mindig ellenőrizzük,
hogy annak megbízható rögzítése
megtörténjen.
12)Mindig kapcsoljuk be ezt a
berendezést, amikor gyermeket szállítunk a
gépkocsiban.
13)A rugós kitámasztók erőssége a
kényelmes kezeléshez van kialakítva, így
egy véletlen ütközés vagy erős szél esetén
a kitámasztó rugók elengedhetik az
ajtószárnyakat, és azok becsapódhatnak.
14)Zárásnál csukja be teljesen a jobb oldali
szárnyasajtót, majd a bal oldali
szárnyasajtót. Soha ne egyszerre csukjuk
be a két ajtószárnyat.
15)Erős széllökések esetén ne hagyjuk
nyitva a hátsó szárnyas ajtókat.
Sérülésveszély.
16)Amikor megáll az út szélén, ha a
csomagtartó ajtaját teljesen kinyitja,
előfordulhat, hogy nem látszanak a hátsó
világítás fényei. Az előjelző háromszög
kihelyezésével, vagy a tartózkodás
országában hatályos egyéb előírásoknak
megfelelő eszközzel értesítenünk kell az út
többi használóját a jármű jelenlétére.FEJTÁMLA
ELSŐ FEJTÁMLA
17)
Beállítás
Húzzuk felfelé a fejtámlát a kívánt
magasság eléréséig. Ellenőrizzük, hogy
ott megfelelően reteszelt legyen.
Nyomjuk meg az 1 ábra 48 gombot és
nyomjuk lefelé a fejtámlát 2 a kívánt
magasság eléréséig. Ellenőrizzük, hogy
ott megfelelően reteszelt legyen.
Eltávolítás
Emeljük a fejtámlát a legmagasabb
helyzetbe (ha szükséges, döntsük meg
az üléstámlát). Nyomjuk meg az
1 gombot ábra 48, és emeljük a
fejtámlát a kivételéig.Visszahelyezés
Illesszük a fejtámla tartópálcáit a
vezetőkbe (ha szükséges, döntsük meg
az üléstámlát). Nyomjuk le a fejtámlát a
kattanásig, majd nyomjuk meg az
1 gombot ábra 48 a kívánt magasság
beállításához. Ellenőrizzük minden pálca
megfelelő reteszelését az ülés
háttámlájában.
HÁTSÓ FEJTÁMLA
17)
Eltávolítás
Nyomjuk meg az 1 gombot ábra 50, és
emeljük a fejtámlát a kivételéig (szükség
esetén hajtsuk le a háttámlát).
(48. ábra)T36589
(49. ábra)T26342
28
A JÁRMŰ MEGISMERÉSE
