FIAT TIPO 4DOORS 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

SYMBOLER FOR
SIKKERHEDSSELER PÅ
BAGSÆDET
Symbolerne vises på displayet
(fig. 73 versioner med
multifunktionsdisplay eller
fig. 74 versioner med rekonfigurerbart
multifunktionsdisplay) i nogle sekunder
efter at tændingskontakten er bragt i
position MAR.
Symbolerne vises for de tilsvarende
sikkerhedsseler og slukker 30 sekunder,
efter at dørene er blevet lukket eller
sikkerhedsselerne er blevet spændt:
versioner med multifunktionsdisplay:
sikkerhedssele ikke fastspændt
sikkerhedssele fastspændt
versioner med rekonfigurerbart
multifunktionsdisplay:
sikkerhedssele ikke fastspændt
sikkerhedssele fastspændt.
Symbolerne på displayet angiver
følgende:
A: sikkerhedssele på bagsædets
venstre side
B: sikkerhedssele på bagsædets
midte
C: sikkerhedssele på bagsædets
højre side.
Hvis en sikkerhedssele på bagsædet
spændes op, samtidig med visning af
symbolet på displayet, aktiveres en
selealarm (3 bip).
73P6J2000140
74P6J2000156
79

Symbolerne tænder i ca. 30 sekunder
hver gang en af bagdørene lukkes.
Symbolet ændrer tilstand, når
sikkerhedsselen spændes igen.
Ca. 30 sekunder efter sidste signalering
slukker symbolerne for bagsæderne,
uafhængig af tilstanden for
sikkerhedsselen.
ADVARSLER
På bagsæderne angiver SBR-systemet
kun, hvis sikkerhedsselerne er spændt
op eller spændt, men det angiver ikke
tilstedeværelsen af en eventuel
passager.
Kontrollamperne/symbolerne forbliver
slukkede, hvis alle sikkerhedsselerne
(for og bag) allerede er spændte, når
tændingskontakten bringes i positionen
MAR.
Symbolerne for bagsæderne aktiveres
først nogle sekunder efter, at
tændingskontakten er bragt i position
MAR, uafhængigt af tilstanden for
sikkerhedsselerne (også hvis alle
sikkerhedsseler er spændte).
I det øjeblik at mindst én sele fra at
være fastspændt bliver taget af eller
omvendt, tænder alle
kontrollamper/symboler.SELESTRAMMERE
Bilen er udstyret med selestrammere,
der trækker selebåndet nogle
centimeter tilbage i tilfælde af en kraftig
front- eller sidekollision. På den måde
sikrer de, at selen er i perfekt kontakt
med kroppen, inden denne holdes
tilbage.
Udløsning af selestrammere kan kendes
på, at sikkerhedsselens selegjorde
trækkes tilbage mod
oprulningsmekanismen.
Bilen er desuden udstyret med en
anden selestrammermekanisme
(installeret i fodpanelområdet) og man
kan se, at den er blevet udløst ved at
metalkablet er blevet kortere og
beskyttelseshylstret er rullet op.
Ved udløsning af selestrammerne kan
der opstå en smule røg. Denne er
hverken giftig eller tegn på brand.
Selestrammeren kræver ingen
vedligeholdelse eller smøring. Enhver
ændring i forhold til dens oprindelige
stand vil forringe dens virkning.
Hvis anordningen ved oversvømmelser
eller lignende har været udsat for
indtrængen af vand eller mudder, skal
den udskiftes hos Fiats servicenet.
VIGTIGT For at få det fulde udbytte af
selestrammerens beskyttende virkning
skal man anlægge sikkerhedsselen, så
den ligger tæt til kroppen omkring
brystkassen og bækkenet.
SELEKRAFTBEGRÆNSERE
74)
35)
For at øge sikkerheden er oprullerne for
selerne fortil udstyret med
selekraftbegrænser. Denne tillader selen
at give efter i et kontrolleret omfang og
doserer derved den kraft der virker på
brystkassen og skulderen, når kroppen
holdes tilbage under en frontal kollision.
ANVISNINGER
VEDRØRENDE BRUG AF
SIKKERHEDSSELER
75) 76) 77)
Gravide kvinder skal også bruge
sikkerhedsseler. Dette mindsker risikoen
for både kvinden og det ufødte barn i
tilfælde af en kollision.
Den gravide skal naturligvis anbringe
selens nederste del meget lavt, så den
passerer under maven fig. 75. Længere
henne i graviditeten skal føreren indstille
sæde og rat, så der er fuld kontrol over
bilen (pedaler og rat skal nemt kunne
nås). Det er vigtigt at holde maksimal
afstand mellem mave og rat.
80
SIKKERHED

Selen må ikke være snoet. Selens
øverste del skal krydse skulderen og
brystkassen diagonalt. Selens nederste
del skal slutte tæt om bækkenet
fig. 76 og ikke passagerens underliv.
Hold ikke selen ud fra kroppen med
clips, klemmer eller lignende.
Hver sele må kun benyttes af én
person.Placér aldrig et barn på skødet af en
voksen med selen omkring dem begge
fig. 77. Anbring i det hele taget aldrig
noget mellem personen og selen.
VEDLIGEHOLDELSE AF
SIKKERHEDSSELER
Overhold følgende anvisninger:
Sørg altid for, at selerne ikke er
foldet eller snoet under brug, og
kontroller, at de løber let uden ujævn
modstand.
Kontrollér, at sikkerhedsselen
fungerer korrekt på følgende måde.
Fastspænd selen og træk hårdt i den.
Sikkerhedsseler, der har været i brug
under en kollision af en vis
størrelsesorden, skal udskiftes, selv om
de ikke er synligt beskadiget. Lad altid
sikkerhedsselerne udskifte, hvis
selestrammerne har været udløst.
Undgå, at retraktorerne
(oprulningsenhederne) bliver våde. Man
kan ikke være sikker på, at de vil
fungere korrekt, hvis de har været udsat
for vandindtrængen.
Udskift sikkerhedsseler, der udviser
væsentlig slitage eller tegn på
revnedannelse i kanten.
BEMÆRK
74)Selestrammeren kan kun bruges én
gang. Lad Fiats servicenet udskifte udløste
selestrammere.
75)Det er ikke tilladt at afmontere eller
ændre ved selernes og selestrammernes
komponenter. Alt arbejde skal udføres af
kvalificeret og autoriseret personale.
Henvend dig altid til Fiats servicenet.
76)For at opnå den størst mulige
sikkerhed skal man anbringe ryglænet i
opret stilling, sætte sig helt tilbage mod det
og sikre sig, at sikkerhedsselen ligget tæt til
brystkassen og bækkenet. Sørg altid for, at
alle personer i bilen bruger sikkerhedssele,
både på de forreste og de bageste
pladser! Ved kørsel uden sele øges risikoen
for alvorlige eller dødelige kvæstelser i
tilfælde af en kollision.
77)Hvis en sele har været udsat for kraftig
belastning, f.eks. ved et trafikuheld, skal
den komplette sele udskiftes inklusive
forankringer, forankringsbolte og
selestrammer. Selen kan være svækket,
selv om den ikke har synlige skader.
75F1B0107C
76F1B0108C
77F1B0109C
81

VIGTIGT
35)Indgreb, der medfører stød, vibrationer
eller lokaliseret opvarmning (over 100 °C i
maks. 6 timer) i området for
selestrammeren, kan medføre
beskadigelser, eller at selestrammeren
udløses. Kontakt Fiats servicenet, hvis der
skal foretages indgreb på disse dele.
BARNEBES-
KYTTELSES-
SYSTEMER
SIKKER BEFORDRING AF
BØRN
78) 79) 80) 81)
For at opnå optimal beskyttelse i
tilfælde af en kollision skal alle personer
i bilen være fastspændt ved hjælp af
egnede fastholdelsesanordninger. Det
gælder også nyfødte og børn!
Brug af fastholdelsesanordninger er iflg.
direktiv 2003/20/EF obligatorisk i alle
EU-lande.
Børn under 1,50 meter, op til 12 år, skal
beskyttes med egnede
fastholdelsessystemer og skal sidde på
bagsæderne.
Statistikkerne over ulykker viser, at
bagsæderne giver større beskyttelse af
børnene.
Børnenes hoved er i forhold til en
voksen person proportionelt større og
tungere i forhold til resten af kroppen,
mens musklerne og knoglestrukturen
endnu ikke er fuldt udviklet. Der er
derfor behov for andre
fastholdelsesanordninger end de seler,
der anvendes til voksne for, at
begrænse risikoen for kvæstelser i
tilfælde af en ulykke, opbremsning eller
brat manøvre til et minimum.Børn skal sidde sikkert og komfortabelt.
I overensstemmelse med den anvendte
barnestol anbefales det at placere
børnene så længe som muligt (mindst
op til 3-4 år gamle) modsat
køreretningen, da det er den mest
beskyttende stilling i tilfælde af kollision.
Valget af den mest egnede
barnefastholdelsesanordning skal
foretages ud fra barnets vægt og
størrelse. Der findes forskellige
barnefastholdelsessystemer, som kan
fastgøres til bilen vha.
sikkerhedsselerne, eller ISOFIX/i-Size-
fastgøringssystemer.
Det anbefales altid at vælge det mest
egnede system til barnet. Derfor tilrådes
det at konsultere den medfølgende
brugerhåndbog til barnesædet for at
sikre, at det er egnet til barnet.
I Europa reguleres barnestolene af
standarden ECE-R44, som inddeler
dem i fem vægtgrupper:
Gruppe Vægtklasser
Vægtgruppe 0 børn op til 10 kg
Gruppe 0+ børn op til 13 kg
Vægtgruppe 1 vægt fra 9 til 18 kg
Vægtgruppe 2 vægt fra 15 til 25 kg
Vægtgruppe 3 børn fra 22 til 36 kg
82
SIKKERHED

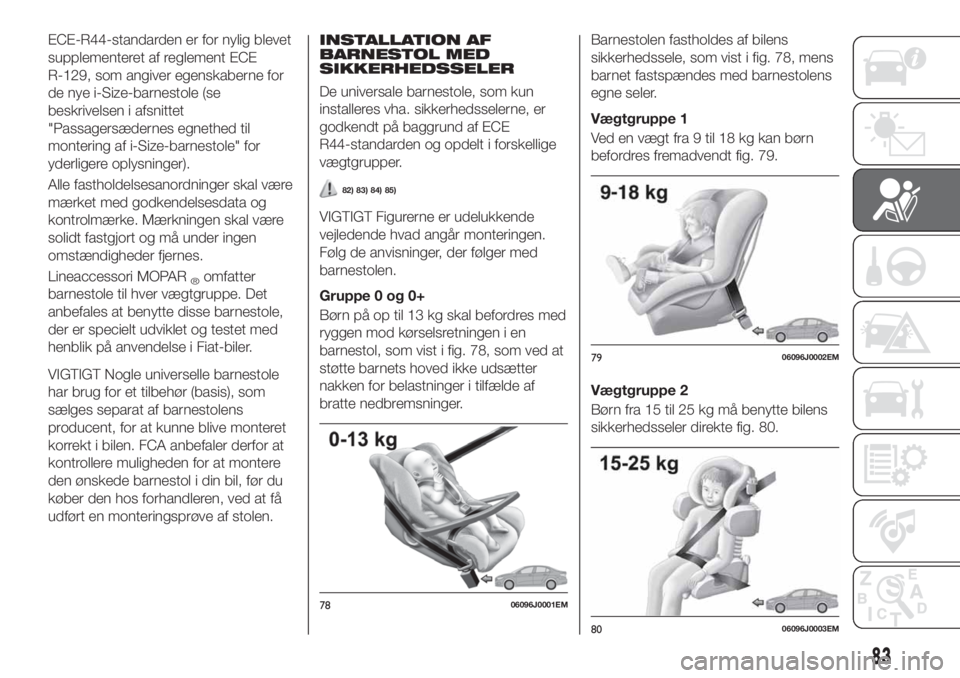

ECE-R44-standarden er for nylig blevet
supplementeret af reglement ECE
R-129, som angiver egenskaberne for
de nye i-Size-barnestole (se
beskrivelsen i afsnittet
"Passagersædernes egnethed til
montering af i-Size-barnestole" for
yderligere oplysninger).
Alle fastholdelsesanordninger skal være
mærket med godkendelsesdata og
kontrolmærke. Mærkningen skal være
solidt fastgjort og må under ingen
omstændigheder fjernes.
Lineaccessori MOPAR
®omfatter
barnestole til hver vægtgruppe. Det
anbefales at benytte disse barnestole,
der er specielt udviklet og testet med
henblik på anvendelse i Fiat-biler.
VIGTIGT Nogle universelle barnestole
har brug for et tilbehør (basis), som
sælges separat af barnestolens
producent, for at kunne blive monteret
korrekt i bilen. FCA anbefaler derfor at
kontrollere muligheden for at montere
den ønskede barnestol i din bil, før du
køber den hos forhandleren, ved at få
udført en monteringsprøve af stolen.INSTALLATION AF
BARNESTOL MED
SIKKERHEDSSELER
De universale barnestole, som kun
installeres vha. sikkerhedsselerne, er
godkendt på baggrund af ECE
R44-standarden og opdelt i forskellige
vægtgrupper.
82) 83) 84) 85)
VIGTIGT Figurerne er udelukkende
vejledende hvad angår monteringen.
Følg de anvisninger, der følger med
barnestolen.
Gruppe 0 og 0+
Børn på op til 13 kg skal befordres med
ryggen mod kørselsretningen i en
barnestol, som vist i fig. 78, som ved at
støtte barnets hoved ikke udsætter
nakken for belastninger i tilfælde af
bratte nedbremsninger.Barnestolen fastholdes af bilens
sikkerhedssele, som vist i fig. 78, mens
barnet fastspændes med barnestolens
egne seler.
Vægtgruppe 1
Ved en vægt fra 9 til 18 kg kan børn
befordres fremadvendt fig. 79.
Vægtgruppe 2
Børn fra 15 til 25 kg må benytte bilens
sikkerhedsseler direkte fig. 80.
7806096J0001EM
7906096J0002EM
8006096J0003EM
83

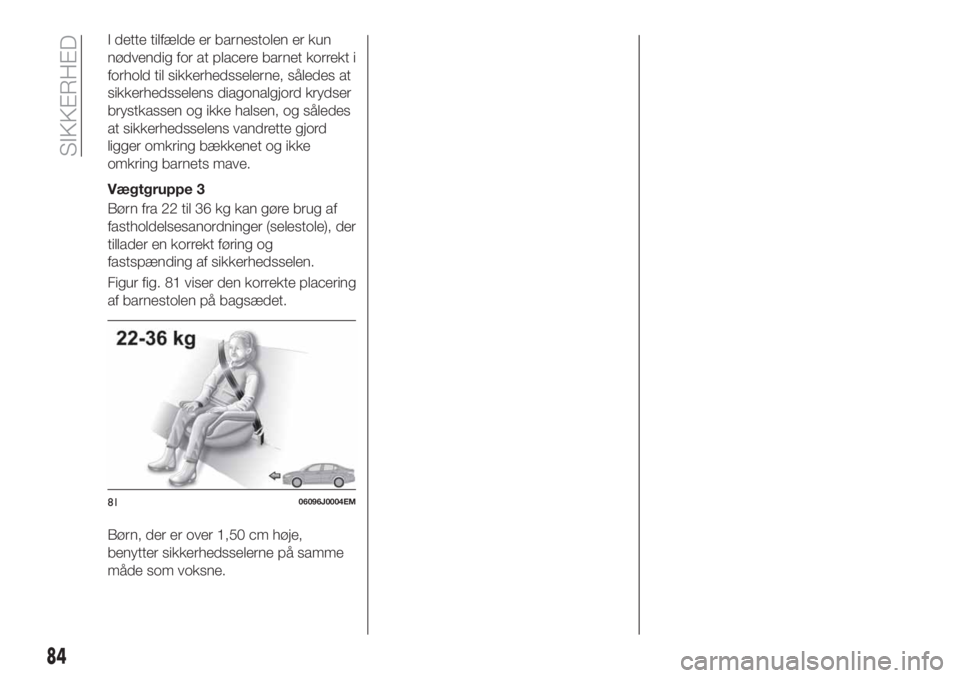

I dette tilfælde er barnestolen er kun
nødvendig for at placere barnet korrekt i
forhold til sikkerhedsselerne, således at
sikkerhedsselens diagonalgjord krydser
brystkassen og ikke halsen, og således
at sikkerhedsselens vandrette gjord
ligger omkring bækkenet og ikke
omkring barnets mave.
Vægtgruppe 3
Børn fra 22 til 36 kg kan gøre brug af
fastholdelsesanordninger (selestole), der
tillader en korrekt føring og
fastspænding af sikkerhedsselen.
Figur fig. 81 viser den korrekte placering
af barnestolen på bagsædet.
Børn, der er over 1,50 cm høje,
benytter sikkerhedsselerne på samme
måde som voksne.
8106096J0004EM
84
SIKKERHED

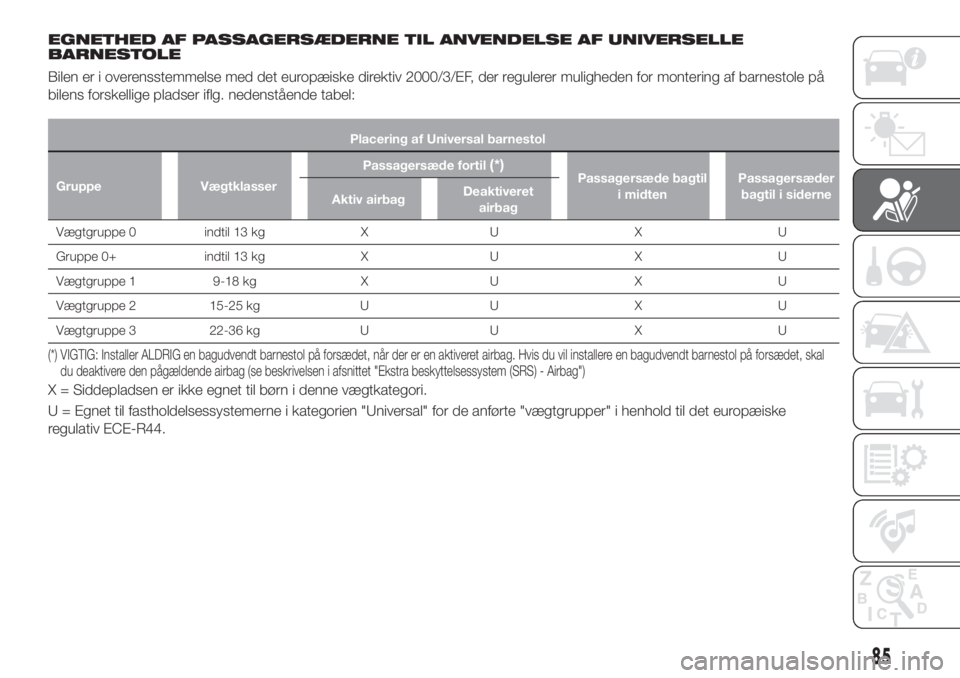

EGNETHED AF PASSAGERSÆDERNE TIL ANVENDELSE AF UNIVERSELLE
BARNESTOLE
Bilen er i overensstemmelse med det europæiske direktiv 2000/3/EF, der regulerer muligheden for montering af barnestole på
bilens forskellige pladser iflg. nedenstående tabel:
Placering af Universal barnestol
Gruppe VægtklasserPassagersæde fortil
(*)Passagersæde bagtil
i midtenPassagersæder
bagtil i siderne
Aktiv airbagDeaktiveret
airbag
Vægtgruppe 0 indtil 13 kg X U X U
Gruppe 0+ indtil 13 kg X U X U
Vægtgruppe 1 9-18 kg X U X U
Vægtgruppe 2 15-25 kg U U X U
Vægtgruppe 3 22-36 kg U U X U
(*) VIGTIG: Installer ALDRIG en bagudvendt barnestol på forsædet, når der er en aktiveret airbag. Hvis du vil installere en bagudvendt barnestol på forsædet, skal
du deaktivere den pågældende airbag (se beskrivelsen i afsnittet "Ekstra beskyttelsessystem (SRS) - Airbag")
X = Siddepladsen er ikke egnet til børn i denne vægtkategori.
U = Egnet til fastholdelsessystemerne i kategorien "Universal" for de anførte "vægtgrupper" i henhold til det europæiske
regulativ ECE-R44.
85

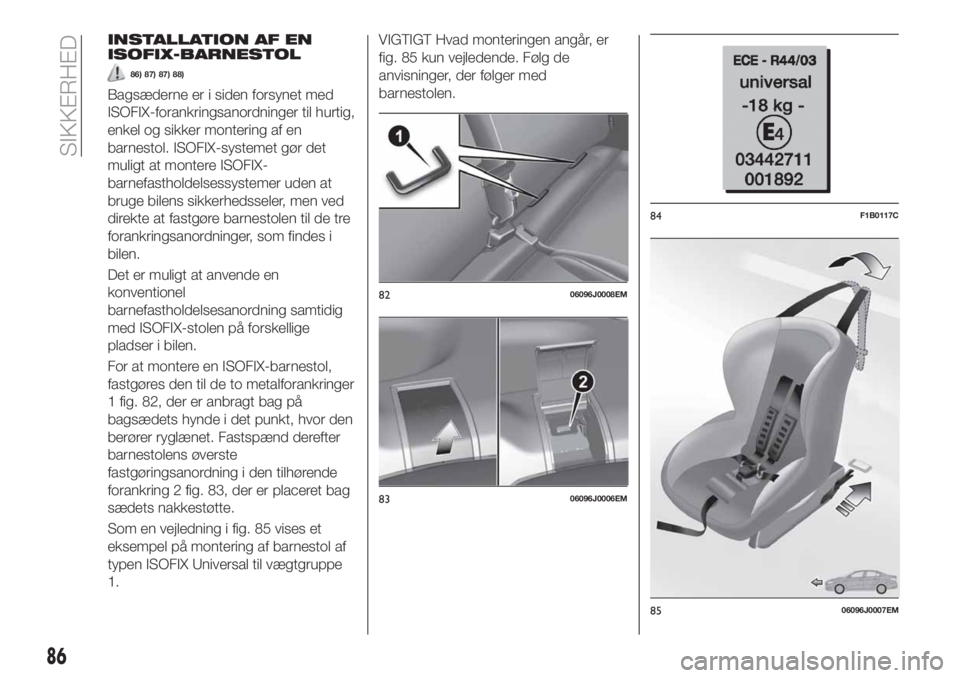

INSTALLATION AF EN
ISOFIX-BARNESTOL
86) 87) 87) 88)
Bagsæderne er i siden forsynet med
ISOFIX-forankringsanordninger til hurtig,
enkel og sikker montering af en
barnestol. ISOFIX-systemet gør det
muligt at montere ISOFIX-
barnefastholdelsessystemer uden at
bruge bilens sikkerhedsseler, men ved
direkte at fastgøre barnestolen til de tre
forankringsanordninger, som findes i
bilen.
Det er muligt at anvende en
konventionel
barnefastholdelsesanordning samtidig
med ISOFIX-stolen på forskellige
pladser i bilen.
For at montere en ISOFIX-barnestol,
fastgøres den til de to metalforankringer
1 fig. 82, der er anbragt bag på
bagsædets hynde i det punkt, hvor den
berører ryglænet. Fastspænd derefter
barnestolens øverste
fastgøringsanordning i den tilhørende
forankring 2 fig. 83, der er placeret bag
sædets nakkestøtte.
Som en vejledning i fig. 85 vises et
eksempel på montering af barnestol af
typen ISOFIX Universal til vægtgruppe
1.
VIGTIGT Hvad monteringen angår, er
fig. 85 kun vejledende. Følg de
anvisninger, der følger med
barnestolen.
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
86
SIKKERHED

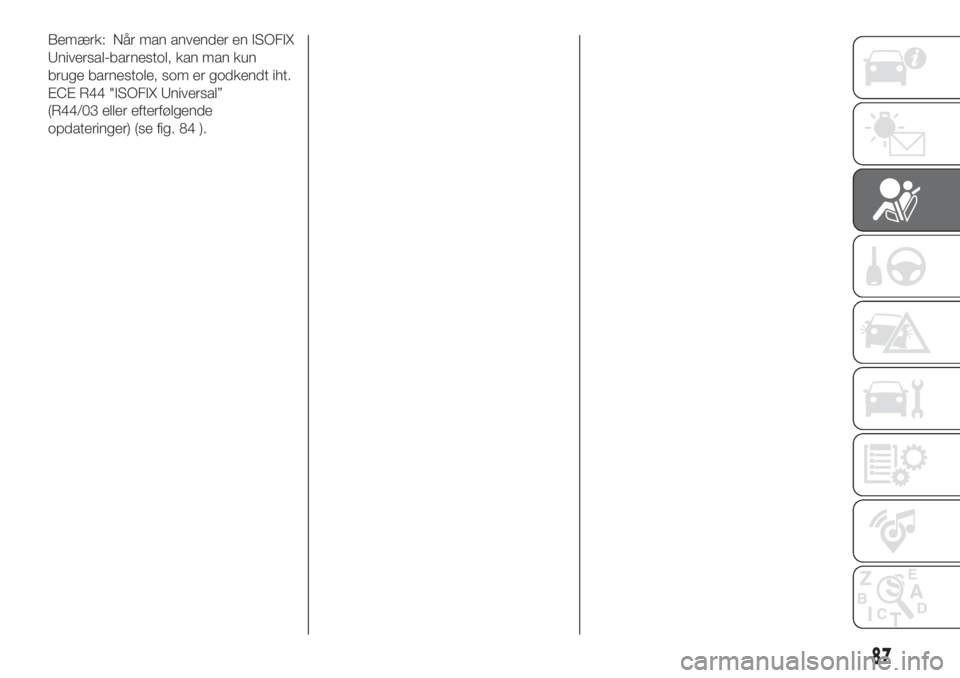

Bemærk: Når man anvender en ISOFIX
Universal-barnestol, kan man kun
bruge barnestole, som er godkendt iht.
ECE R44 "ISOFIX Universal”
(R44/03 eller efterfølgende
opdateringer) (se fig. 84 ).
87

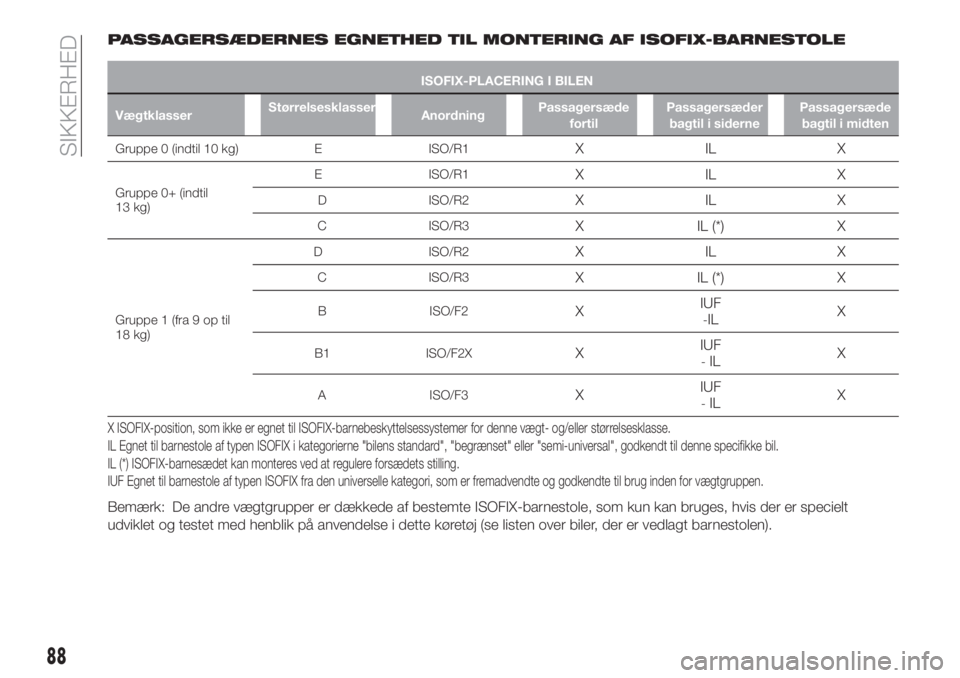

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF ISOFIX-BARNESTOLE
ISOFIX-PLACERING I BILEN
VægtklasserStørrelsesklasser
AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
Gruppe 0 (indtil 10 kg) E ISO/R1XILX
Gruppe 0+ (indtil
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 op til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-position, som ikke er egnet til ISOFIX-barnebeskyttelsessystemer for denne vægt- og/eller størrelsesklasse.
IL Egnet til barnestole af typen ISOFIX i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke bil.
IL (*) ISOFIX-barnesædet kan monteres ved at regulere forsædets stilling.
IUF Egnet til barnestole af typen ISOFIX fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtgruppen.
Bemærk: De andre vægtgrupper er dækkede af bestemte ISOFIX-barnestole, som kun kan bruges, hvis der er specielt
udviklet og testet med henblik på anvendelse i dette køretøj (se listen over biler, der er vedlagt barnestolen).
88
SIKKERHED
