FIAT TIPO 4DOORS 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

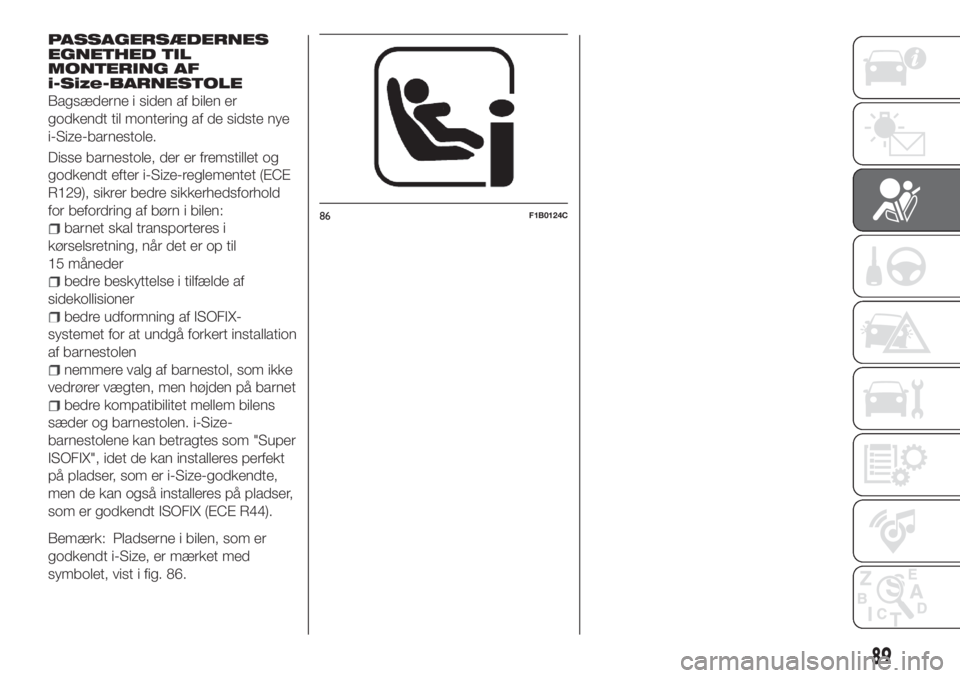

PASSAGERSÆDERNES
EGNETHED TIL
MONTERING AF
i-Size-BARNESTOLE
Bagsæderne i siden af bilen er
godkendt til montering af de sidste nye
i-Size-barnestole.
Disse barnestole, der er fremstillet og
godkendt efter i-Size-reglementet (ECE
R129), sikrer bedre sikkerhedsforhold
for befordring af børn i bilen:
barnet skal transporteres i
kørselsretning, når det er op til
15 måneder
bedre beskyttelse i tilfælde af
sidekollisioner
bedre udformning af ISOFIX-
systemet for at undgå forkert installation
af barnestolen
nemmere valg af barnestol, som ikke
vedrører vægten, men højden på barnet
bedre kompatibilitet mellem bilens
sæder og barnestolen. i-Size-
barnestolene kan betragtes som "Super
ISOFIX", idet de kan installeres perfekt
på pladser, som er i-Size-godkendte,
men de kan også installeres på pladser,
som er godkendt ISOFIX (ECE R44).
Bemærk: Pladserne i bilen, som er
godkendt i-Size, er mærket med
symbolet, vist i fig. 86.
86F1B0124C
89

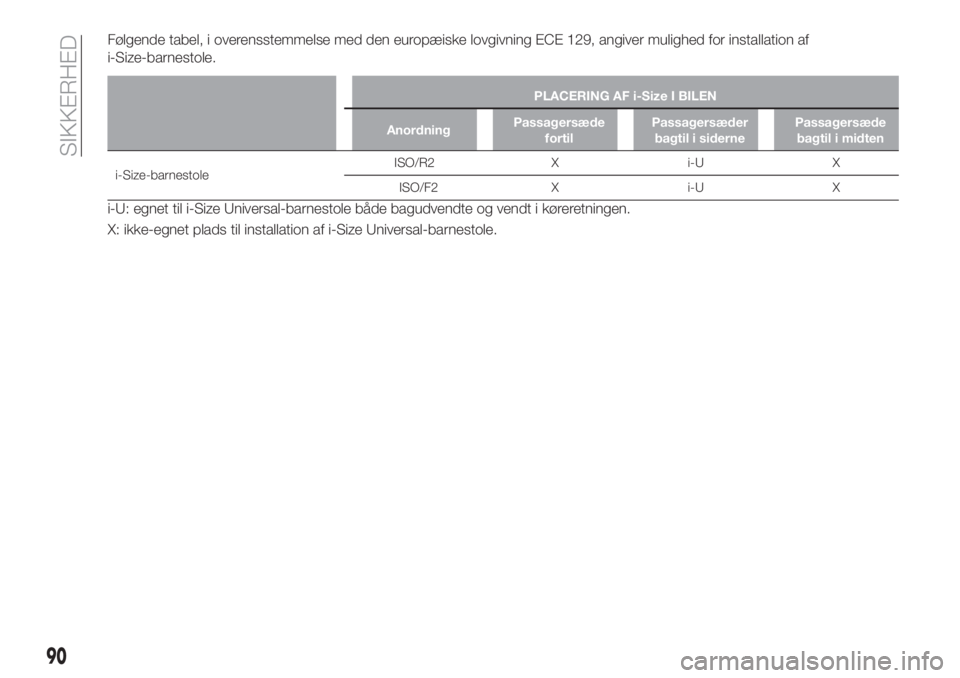

Følgende tabel, i overensstemmelse med den europæiske lovgivning ECE 129, angiver mulighed for installation af
i-Size-barnestole.
PLACERING AF i-Size I BILEN
AnordningPassagersæde
fortilPassagersæder
bagtil i sidernePassagersæde
bagtil i midten
i-Size-barnestoleISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet til i-Size Universal-barnestole både bagudvendte og vendt i køreretningen.
X: ikke-egnet plads til installation af i-Size Universal-barnestole.
90
SIKKERHED

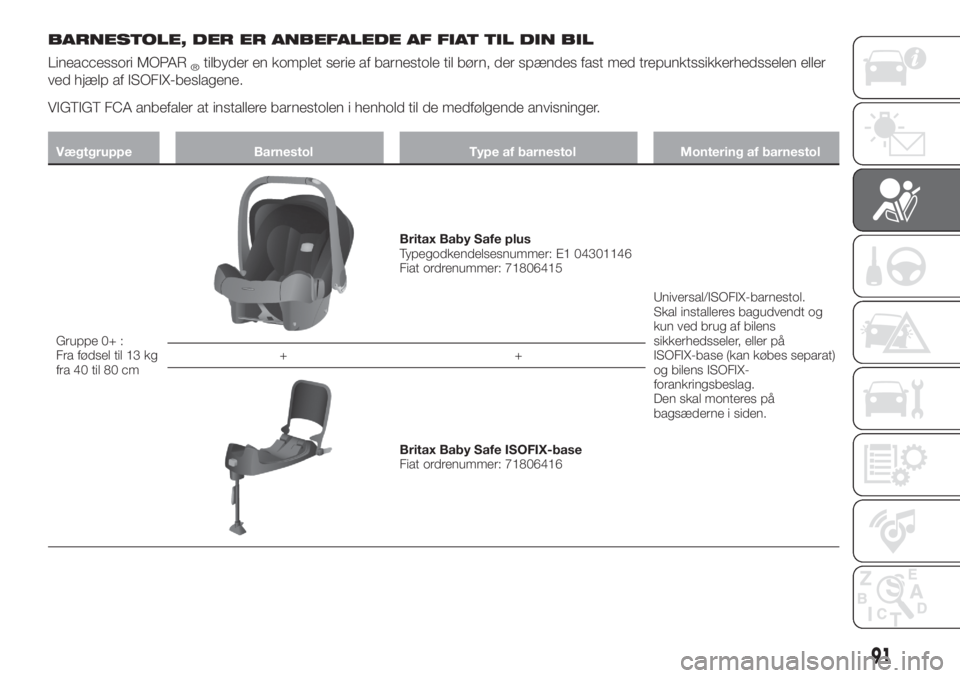

BARNESTOLE, DER ER ANBEFALEDE AF FIAT TIL DIN BIL
Lineaccessori MOPAR®tilbyder en komplet serie af barnestole til børn, der spændes fast med trepunktssikkerhedsselen eller
ved hjælp af ISOFIX-beslagene.
VIGTIGT FCA anbefaler at installere barnestolen i henhold til de medfølgende anvisninger.
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+ :
Fra fødsel til 13 kg
fra 40 til 80 cm
Britax Baby Safe plus
Typegodkendelsesnummer: E1 04301146
Fiat ordrenummer: 71806415
Universal/ISOFIX-barnestol.
Skal installeres bagudvendt og
kun ved brug af bilens
sikkerhedsseler, eller på
ISOFIX-base (kan købes separat)
og bilens ISOFIX-
forankringsbeslag.
Den skal monteres på
bagsæderne i siden. ++
Britax Baby Safe ISOFIX-base
Fiat ordrenummer: 71806416
91

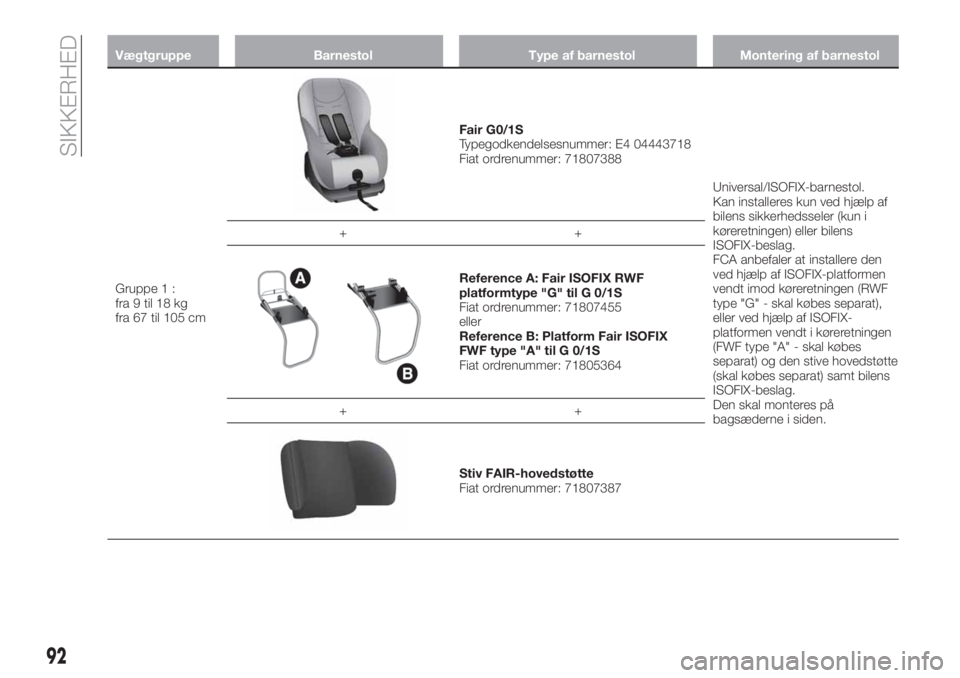

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 1 :
fra 9 til 18 kg
fra 67 til 105 cm
Fair G0/1S
Typegodkendelsesnummer: E4 04443718
Fiat ordrenummer: 71807388
Universal/ISOFIX-barnestol.
Kan installeres kun ved hjælp af
bilens sikkerhedsseler (kun i
køreretningen) eller bilens
ISOFIX-beslag.
FCA anbefaler at installere den
ved hjælp af ISOFIX-platformen
vendt imod køreretningen (RWF
type "G" - skal købes separat),
eller ved hjælp af ISOFIX-
platformen vendt i køreretningen
(FWF type "A" - skal købes
separat) og den stive hovedstøtte
(skal købes separat) samt bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden. ++
Reference A: Fair ISOFIX RWF
platformtype "G" til G 0/1S
Fiat ordrenummer: 71807455
eller
Reference B: Platform Fair ISOFIX
FWF type "A" til G 0/1S
Fiat ordrenummer: 71805364
++
Stiv FAIR-hovedstøtte
Fiat ordrenummer: 71807387
92
SIKKERHED

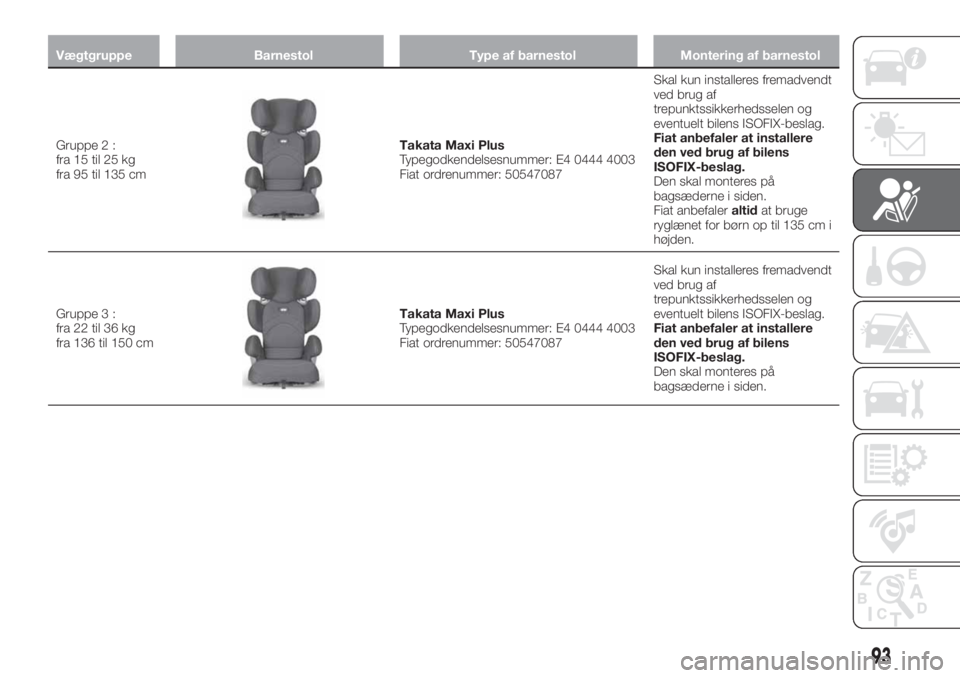

Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 2 :
fra 15 til 25 kg
fra 95 til 135 cmTakata Maxi Plus
Typegodkendelsesnummer: E4 0444 4003
Fiat ordrenummer: 50547087Skal kun installeres fremadvendt
ved brug af
trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.
Fiat anbefaler at installere
den ved brug af bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden.
Fiat anbefaleraltidat bruge
ryglænet for børn op til 135 cm i
højden.
Gruppe 3 :
fra 22 til 36 kg
fra 136 til 150 cm
Takata Maxi Plus
Typegodkendelsesnummer: E4 0444 4003
Fiat ordrenummer: 50547087Skal kun installeres fremadvendt
ved brug af
trepunktssikkerhedsselen og
eventuelt bilens ISOFIX-beslag.
Fiat anbefaler at installere
den ved brug af bilens
ISOFIX-beslag.
Den skal monteres på
bagsæderne i siden.
93

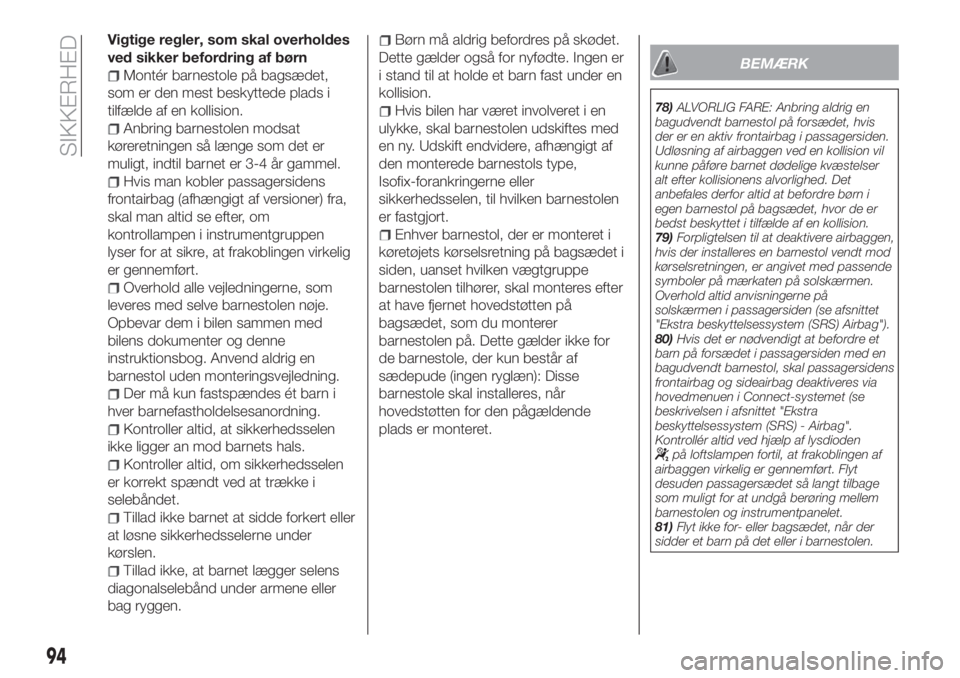

Vigtige regler, som skal overholdes
ved sikker befordring af børn
Montér barnestole på bagsædet,
som er den mest beskyttede plads i
tilfælde af en kollision.
Anbring barnestolen modsat
køreretningen så længe som det er
muligt, indtil barnet er 3-4 år gammel.
Hvis man kobler passagersidens
frontairbag (afhængigt af versioner) fra,
skal man altid se efter, om
kontrollampen i instrumentgruppen
lyser for at sikre, at frakoblingen virkelig
er gennemført.
Overhold alle vejledningerne, som
leveres med selve barnestolen nøje.
Opbevar dem i bilen sammen med
bilens dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol uden monteringsvejledning.
Der må kun fastspændes ét barn i
hver barnefastholdelsesanordning.
Kontroller altid, at sikkerhedsselen
ikke ligger an mod barnets hals.
Kontroller altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
Tillad ikke barnet at sidde forkert eller
at løsne sikkerhedsselerne under
kørslen.
Tillad ikke, at barnet lægger selens
diagonalselebånd under armene eller
bag ryggen.
Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen er
i stand til at holde et barn fast under en
kollision.
Hvis bilen har været involveret i en
ulykke, skal barnestolen udskiftes med
en ny. Udskift endvidere, afhængigt af
den monterede barnestols type,
Isofix-forankringerne eller
sikkerhedsselen, til hvilken barnestolen
er fastgjort.
Enhver barnestol, der er monteret i
køretøjets kørselsretning på bagsædet i
siden, uanset hvilken vægtgruppe
barnestolen tilhører, skal monteres efter
at have fjernet hovedstøtten på
bagsædet, som du monterer
barnestolen på. Dette gælder ikke for
de barnestole, der kun består af
sædepude (ingen ryglæn): Disse
barnestole skal installeres, når
hovedstøtten for den pågældende
plads er monteret.
BEMÆRK
78)ALVORLIG FARE: Anbring aldrig en
bagudvendt barnestol på forsædet, hvis
der er en aktiv frontairbag i passagersiden.
Udløsning af airbaggen ved en kollision vil
kunne påføre barnet dødelige kvæstelser
alt efter kollisionens alvorlighed. Det
anbefales derfor altid at befordre børn i
egen barnestol på bagsædet, hvor de er
bedst beskyttet i tilfælde af en kollision.
79)Forpligtelsen til at deaktivere airbaggen,
hvis der installeres en barnestol vendt mod
kørselsretningen, er angivet med passende
symboler på mærkaten på solskærmen.
Overhold altid anvisningerne på
solskærmen i passagersiden (se afsnittet
"Ekstra beskyttelsessystem (SRS) Airbag").
80)Hvis det er nødvendigt at befordre et
barn på forsædet i passagersiden med en
bagudvendt barnestol, skal passagersidens
frontairbag og sideairbag deaktiveres via
hovedmenuen i Connect-systemet (se
beskrivelsen i afsnittet "Ekstra
beskyttelsessystem (SRS) - Airbag".
Kontrollér altid ved hjælp af lysdioden
på loftslampen fortil, at frakoblingen af
airbaggen virkelig er gennemført. Flyt
desuden passagersædet så langt tilbage
som muligt for at undgå berøring mellem
barnestolen og instrumentpanelet.
81)Flyt ikke for- eller bagsædet, når der
sidder et barn på det eller i barnestolen.
94
SIKKERHED

82)Forkert montering af barnestolen kan
påvirke beskyttelsessystemets virkning. I
tilfælde af uheld kan barnestolen løsne sig
og barnet kan lide alvorlige, og også
dødelige, kvæstelser. Ved montering af et
beskyttelsessystem til nyfødte skal man
nøje overholde anvisningerne fra
fabrikanten.
83)Hvis barnebeskyttelsessystemet ikke
anvendes, skal man fastgøre det vha.
sikkerhedsselen eller ISOFIX-beslagene,
eller fjerne det fra bilen. Lad det aldrig være
ikke-fastgjort i førerkabinen. På denne
måde undgår man, at påføre passagererne
i bilen alvorlige kvæstelser i tilfælde af
hårde opbremsninger.
84)Efter installation af en barnestol, må
man ikke flytte sædet. Fjern altid
barnestolen først, inden der foretages
andre indstillinger.
85)Kontrollér altid, at selve selen ikke går
under armen eller bag ryggen på barnet. I
tilfælde af uheld kan sikkerhedsselen ikke
holde på barnet, og det kan medføre
alvorlige og også dødelige kvæstelser.
Barnet skal derfor altid spænde
sikkerhedsselen korrekt.
86)Brug ikke samme nederste
forankringsanordninger til installation af
flere barnefastholdelsessystemer.
87)Hvis en barnestol af typen ISOFIX
Universal ikke er fastgjort med alle tre
forankringsanordninger, er barnestolen ikke
i stand til, at beskytte barnet på
hensigtsmæssig måde. I tilfælde af en
ulykke kan barnet muligvis lide alvorlige
kvæstelser, heriblandt dødelige.88)Montér kun barnestolen, mens bilen
holder stille. Barnestolen er korrekt
forankret i monteringsbeslagene, når man
hører klikkene. Overhold de anvisninger om
montering, afmontering og positionering,
som producenten har pligt til at levere
sammen med barnestolen.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
AIRBAG
Bilen er udstyret med:
frontairbag til fører
frontairbag til passager (afhængigt af
versioner)
sideairbag foran (hvis monteret) til
beskyttelse af bækken, brystkasse og
skulder (sidebag) for fører og passager;
sideairbags (hvis monteret) til
beskyttelse af hovedet på
forsædepassagerer og passagerer i
siden på bagsædet (gardinairbag).
Placeringen af bilens airbags er
afmærket med skriften "AIR BAG",
anbragt på midten af rattet, på panelet,
på sidebeklædningen eller på en
mærkat i nærheden af airbaggens
åbningspunkt.
FRONTAIRBAGS
Frontairbags for fører og passager
(afhængigt af versioner) tjener til at
beskytte personerne på forsæderne
ved at indskyde en pude mellem
kroppen og rattet eller
instrumentpanelet i tilfælde af en
middelsvær frontal kollision.
95

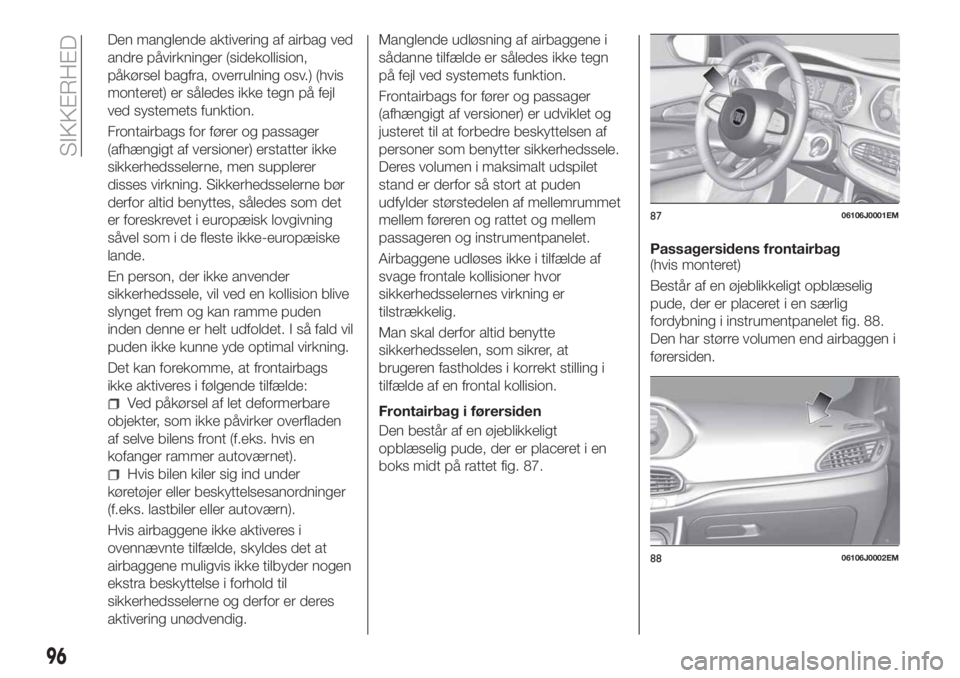

Den manglende aktivering af airbag ved
andre påvirkninger (sidekollision,
påkørsel bagfra, overrulning osv.) (hvis
monteret) er således ikke tegn på fejl
ved systemets funktion.
Frontairbags for fører og passager
(afhængigt af versioner) erstatter ikke
sikkerhedsselerne, men supplerer
disses virkning. Sikkerhedsselerne bør
derfor altid benyttes, således som det
er foreskrevet i europæisk lovgivning
såvel som i de fleste ikke-europæiske
lande.
En person, der ikke anvender
sikkerhedssele, vil ved en kollision blive
slynget frem og kan ramme puden
inden denne er helt udfoldet. I så fald vil
puden ikke kunne yde optimal virkning.
Det kan forekomme, at frontairbags
ikke aktiveres i følgende tilfælde:
Ved påkørsel af let deformerbare
objekter, som ikke påvirker overfladen
af selve bilens front (f.eks. hvis en
kofanger rammer autoværnet).
Hvis bilen kiler sig ind under
køretøjer eller beskyttelsesanordninger
(f.eks. lastbiler eller autoværn).
Hvis airbaggene ikke aktiveres i
ovennævnte tilfælde, skyldes det at
airbaggene muligvis ikke tilbyder nogen
ekstra beskyttelse i forhold til
sikkerhedsselerne og derfor er deres
aktivering unødvendig.Manglende udløsning af airbaggene i
sådanne tilfælde er således ikke tegn
på fejl ved systemets funktion.
Frontairbags for fører og passager
(afhængigt af versioner) er udviklet og
justeret til at forbedre beskyttelsen af
personer som benytter sikkerhedssele.
Deres volumen i maksimalt udspilet
stand er derfor så stort at puden
udfylder størstedelen af mellemrummet
mellem føreren og rattet og mellem
passageren og instrumentpanelet.
Airbaggene udløses ikke i tilfælde af
svage frontale kollisioner hvor
sikkerhedsselernes virkning er
tilstrækkelig.
Man skal derfor altid benytte
sikkerhedsselen, som sikrer, at
brugeren fastholdes i korrekt stilling i
tilfælde af en frontal kollision.
Frontairbag i førersiden
Den består af en øjeblikkeligt
opblæselig pude, der er placeret i en
boks midt på rattet fig. 87.Passagersidens frontairbag
(hvis monteret)
Består af en øjeblikkeligt opblæselig
pude, der er placeret i en særlig
fordybning i instrumentpanelet fig. 88.
Den har større volumen end airbaggen i
førersiden.
8706106J0001EM
8806106J0002EM
96
SIKKERHED

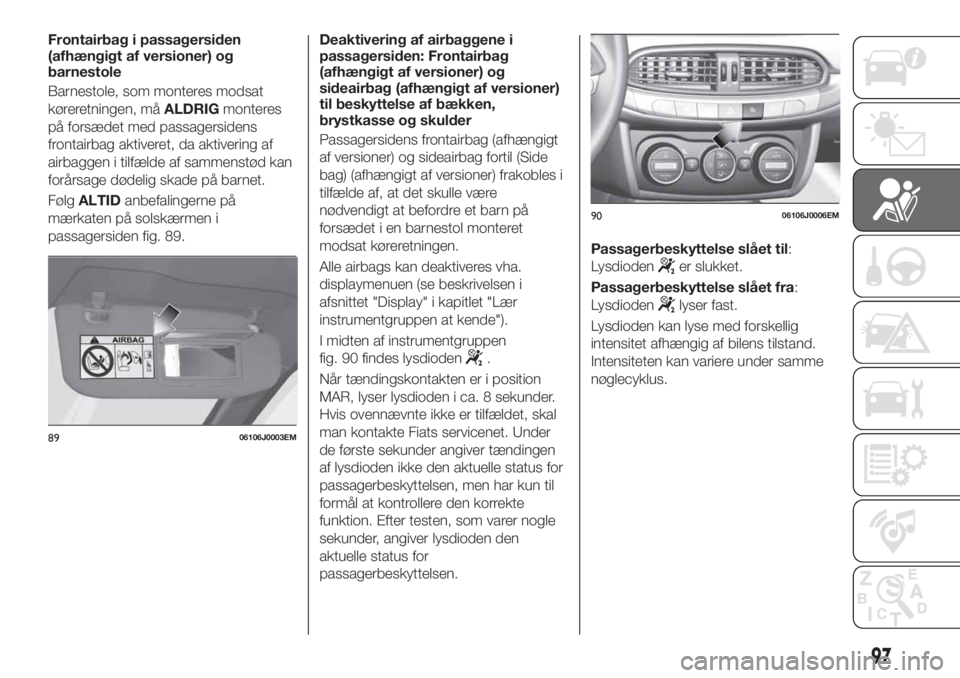

Frontairbag i passagersiden
(afhængigt af versioner) og
barnestole
Barnestole, som monteres modsat
køreretningen, måALDRIGmonteres
på forsædet med passagersidens
frontairbag aktiveret, da aktivering af
airbaggen i tilfælde af sammenstød kan
forårsage dødelig skade på barnet.
FølgALTIDanbefalingerne på
mærkaten på solskærmen i
passagersiden fig. 89.Deaktivering af airbaggene i
passagersiden: Frontairbag
(afhængigt af versioner) og
sideairbag (afhængigt af versioner)
til beskyttelse af bækken,
brystkasse og skulder
Passagersidens frontairbag (afhængigt
af versioner) og sideairbag fortil (Side
bag) (afhængigt af versioner) frakobles i
tilfælde af, at det skulle være
nødvendigt at befordre et barn på
forsædet i en barnestol monteret
modsat køreretningen.
Alle airbags kan deaktiveres vha.
displaymenuen (se beskrivelsen i
afsnittet "Display" i kapitlet "Lær
instrumentgruppen at kende").
I midten af instrumentgruppen
fig. 90 findes lysdioden
.
Når tændingskontakten er i position
MAR, lyser lysdioden i ca. 8 sekunder.
Hvis ovennævnte ikke er tilfældet, skal
man kontakte Fiats servicenet. Under
de første sekunder angiver tændingen
af lysdioden ikke den aktuelle status for
passagerbeskyttelsen, men har kun til
formål at kontrollere den korrekte
funktion. Efter testen, som varer nogle
sekunder, angiver lysdioden den
aktuelle status for
passagerbeskyttelsen.Passagerbeskyttelse slået til:
Lysdioden
er slukket.
Passagerbeskyttelse slået fra:
Lysdioden
lyser fast.
Lysdioden kan lyse med forskellig
intensitet afhængig af bilens tilstand.
Intensiteten kan variere under samme
nøglecyklus.
8906106J0003EM
9006106J0006EM
97

Frontairbag i passagersiden (afhængigt af versioner) og barnestole: PAS PÅ
91F1B0129C
98
SIKKERHED
