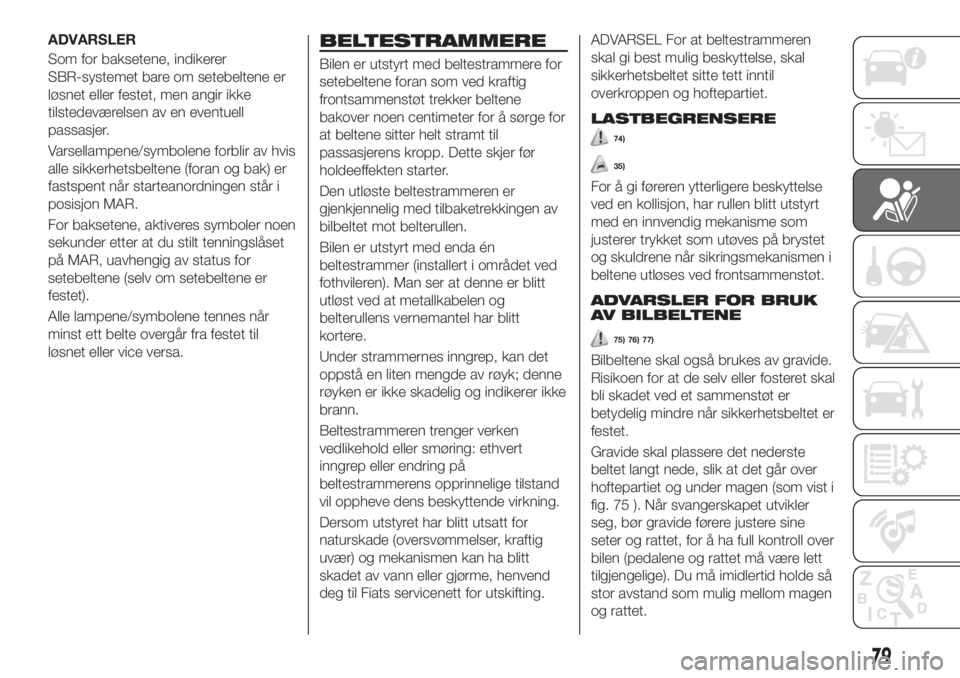

ADVARSLER
Som for baksetene, indikerer
SBR-systemet bare om setebeltene er
løsnet eller festet, men angir ikke
tilstedeværelsen av en eventuell
passasjer.
Varsellampene/symbolene forblir av hvis
alle sikkerhetsbeltene (foran og bak) er
fastspent når starteanordningen står i
posisjon MAR.
For baksetene, aktiveres symboler noen
sekunder etter at du stilt tenningslåset
på MAR, uavhengig av status for
setebeltene (selv om setebeltene er
festet).
Alle lampene/symbolene tennes når
minst ett belte overgår fra festet til
løsnet eller vice versa.BELTESTRAMMERE
Bilen er utstyrt med beltestrammere for
setebeltene foran som ved kraftig
frontsammenstøt trekker beltene
bakover noen centimeter for å sørge for
at beltene sitter helt stramt til
passasjerens kropp. Dette skjer før
holdeeffekten starter.
Den utløste beltestrammeren er
gjenkjennelig med tilbaketrekkingen av
bilbeltet mot belterullen.
Bilen er utstyrt med enda én
beltestrammer (installert i området ved
fothvileren). Man ser at denne er blitt
utløst ved at metallkabelen og
belterullens vernemantel har blitt
kortere.
Under strammernes inngrep, kan det
oppstå en liten mengde av røyk; denne
røyken er ikke skadelig og indikerer ikke
brann.
Beltestrammeren trenger verken
vedlikehold eller smøring: ethvert
inngrep eller endring på
beltestrammerens opprinnelige tilstand
vil oppheve dens beskyttende virkning.
Dersom utstyret har blitt utsatt for
naturskade (oversvømmelser, kraftig
uvær) og mekanismen kan ha blitt
skadet av vann eller gjørme, henvend
deg til Fiats servicenett for utskifting.
ADVARSEL For at beltestrammeren
skal gi best mulig beskyttelse, skal
sikkerhetsbeltet sitte tett inntil
overkroppen og hoftepartiet.
LASTBEGRENSERE
74)
35)
For å gi føreren ytterligere beskyttelse
ved en kollisjon, har rullen blitt utstyrt
med en innvendig mekanisme som
justerer trykket som utøves på brystet
og skuldrene når sikringsmekanismen i
beltene utløses ved frontsammenstøt.
ADVARSLER FOR BRUK
AV BILBELTENE
75) 76) 77)
Bilbeltene skal også brukes av gravide.
Risikoen for at de selv eller fosteret skal
bli skadet ved et sammenstøt er
betydelig mindre når sikkerhetsbeltet er
festet.
Gravide skal plassere det nederste
beltet langt nede, slik at det går over
hoftepartiet og under magen (som vist i
fig. 75 ). Når svangerskapet utvikler
seg, bør gravide førere justere sine
seter og rattet, for å ha full kontroll over
bilen (pedalene og rattet må være lett
tilgjengelige). Du må imidlertid holde så
stor avstand som mulig mellom magen
og rattet.
79

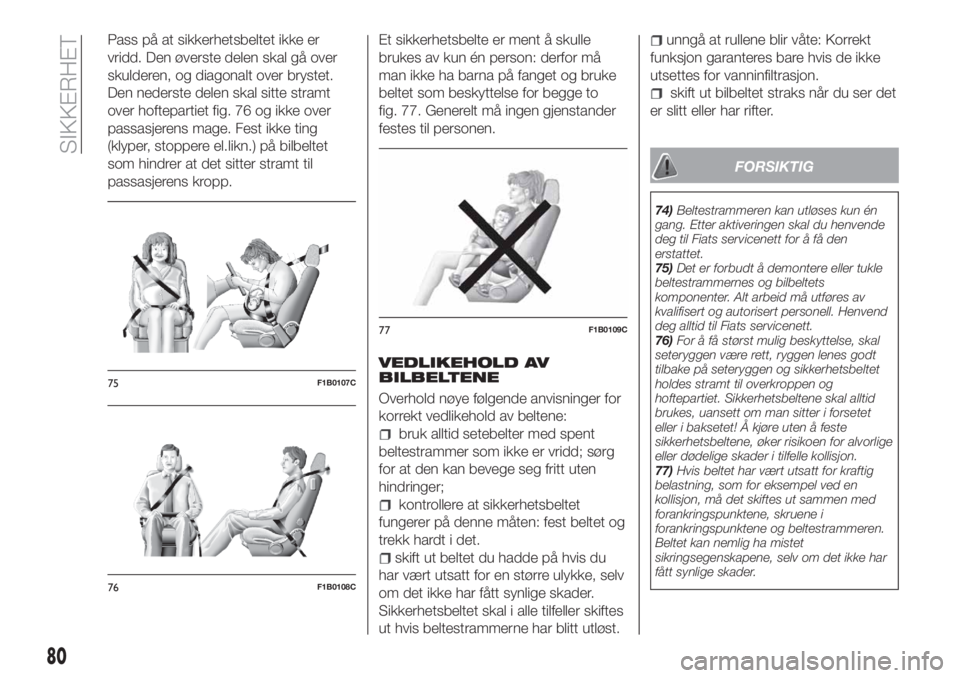

Pass på at sikkerhetsbeltet ikke er
vridd. Den øverste delen skal gå over
skulderen, og diagonalt over brystet.
Den nederste delen skal sitte stramt
over hoftepartiet fig. 76 og ikke over
passasjerens mage. Fest ikke ting
(klyper, stoppere el.likn.) på bilbeltet
som hindrer at det sitter stramt til
passasjerens kropp.Et sikkerhetsbelte er ment å skulle
brukes av kun én person: derfor må
man ikke ha barna på fanget og bruke
beltet som beskyttelse for begge to
fig. 77. Generelt må ingen gjenstander
festes til personen.
VEDLIKEHOLD AV
BILBELTENE
Overhold nøye følgende anvisninger for
korrekt vedlikehold av beltene:
bruk alltid setebelter med spent
beltestrammer som ikke er vridd; sørg
for at den kan bevege seg fritt uten
hindringer;
kontrollere at sikkerhetsbeltet
fungerer på denne måten: fest beltet og
trekk hardt i det.
skift ut beltet du hadde på hvis du
har vært utsatt for en større ulykke, selv
om det ikke har fått synlige skader.
Sikkerhetsbeltet skal i alle tilfeller skiftes
ut hvis beltestrammerne har blitt utløst.
unngå at rullene blir våte: Korrekt
funksjon garanteres bare hvis de ikke
utsettes for vanninfiltrasjon.
skift ut bilbeltet straks når du ser det
er slitt eller har rifter.
FORSIKTIG
74)Beltestrammeren kan utløses kun én
gang. Etter aktiveringen skal du henvende
deg til Fiats servicenett for å få den
erstattet.
75)Det er forbudt å demontere eller tukle
beltestrammernes og bilbeltets
komponenter. Alt arbeid må utføres av
kvalifisert og autorisert personell. Henvend
deg alltid til Fiats servicenett.
76)For å få størst mulig beskyttelse, skal
seteryggen være rett, ryggen lenes godt
tilbake på seteryggen og sikkerhetsbeltet
holdes stramt til overkroppen og
hoftepartiet. Sikkerhetsbeltene skal alltid
brukes, uansett om man sitter i forsetet
eller i baksetet! Å kjøre uten å feste
sikkerhetsbeltene, øker risikoen for alvorlige
eller dødelige skader i tilfelle kollisjon.
77)Hvis beltet har vært utsatt for kraftig
belastning, som for eksempel ved en
kollisjon, må det skiftes ut sammen med
forankringspunktene, skruene i
forankringspunktene og beltestrammeren.
Beltet kan nemlig ha mistet
sikringsegenskapene, selv om det ikke har
fått synlige skader.
75F1B0107C
76F1B0108C
77F1B0109C
80
SIKKERHET

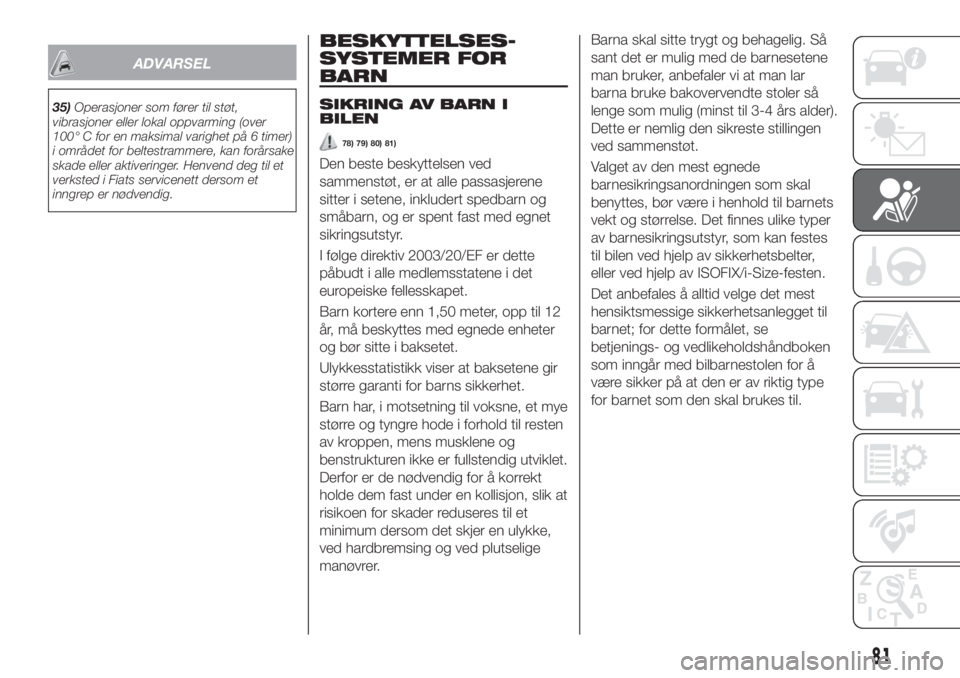

ADVARSEL
35)Operasjoner som fører til støt,
vibrasjoner eller lokal oppvarming (over
100° C for en maksimal varighet på 6 timer)
i området for beltestrammere, kan forårsake
skade eller aktiveringer. Henvend deg til et
verksted i Fiats servicenett dersom et
inngrep er nødvendig.
BESKYTTELSES-
SYSTEMER FOR
BARN
SIKRING AV BARN I
BILEN
78) 79) 80) 81)
Den beste beskyttelsen ved
sammenstøt, er at alle passasjerene
sitter i setene, inkludert spedbarn og
småbarn, og er spent fast med egnet
sikringsutstyr.
I følge direktiv 2003/20/EF er dette
påbudt i alle medlemsstatene i det
europeiske fellesskapet.
Barn kortere enn 1,50 meter, opp til 12
år, må beskyttes med egnede enheter
og bør sitte i baksetet.
Ulykkesstatistikk viser at baksetene gir
større garanti for barns sikkerhet.
Barn har, i motsetning til voksne, et mye
større og tyngre hode i forhold til resten
av kroppen, mens musklene og
benstrukturen ikke er fullstendig utviklet.
Derfor er de nødvendig for å korrekt
holde dem fast under en kollisjon, slik at
risikoen for skader reduseres til et
minimum dersom det skjer en ulykke,
ved hardbremsing og ved plutselige
manøvrer.Barna skal sitte trygt og behagelig. Så
sant det er mulig med de barnesetene
man bruker, anbefaler vi at man lar
barna bruke bakovervendte stoler så
lenge som mulig (minst til 3-4 års alder).
Dette er nemlig den sikreste stillingen
ved sammenstøt.
Valget av den mest egnede
barnesikringsanordningen som skal
benyttes, bør være i henhold til barnets
vekt og størrelse. Det finnes ulike typer
av barnesikringsutstyr, som kan festes
til bilen ved hjelp av sikkerhetsbelter,
eller ved hjelp av ISOFIX/i-Size-festen.
Det anbefales å alltid velge det mest
hensiktsmessige sikkerhetsanlegget til
barnet; for dette formålet, se
betjenings- og vedlikeholdshåndboken
som inngår med bilbarnestolen for å
være sikker på at den er av riktig type
for barnet som den skal brukes til.
81

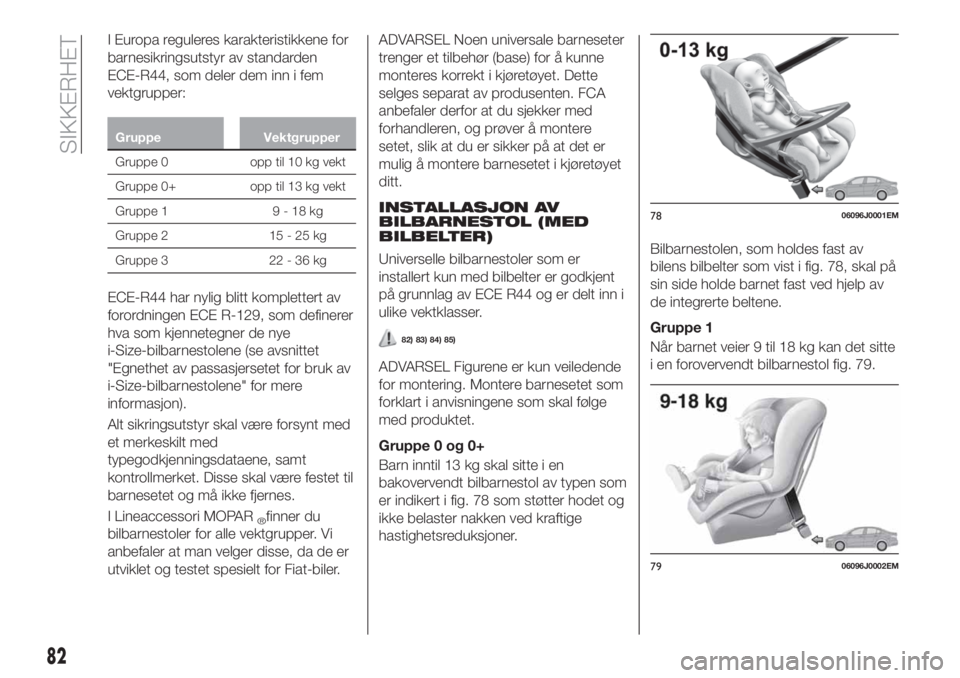

I Europa reguleres karakteristikkene for
barnesikringsutstyr av standarden
ECE-R44, som deler dem inn i fem
vektgrupper:
Gruppe Vektgrupper
Gruppe 0 opp til 10 kg vekt
Gruppe 0+ opp til 13 kg vekt
Gruppe 1 9 - 18 kg
Gruppe 2 15 - 25 kg
Gruppe 3 22 - 36 kg
ECE-R44 har nylig blitt komplettert av
forordningen ECE R-129, som definerer
hva som kjennetegner de nye
i-Size-bilbarnestolene (se avsnittet
"Egnethet av passasjersetet for bruk av
i-Size-bilbarnestolene" for mere
informasjon).
Alt sikringsutstyr skal være forsynt med
et merkeskilt med
typegodkjenningsdataene, samt
kontrollmerket. Disse skal være festet til
barnesetet og må ikke fjernes.
I Lineaccessori MOPAR
®finner du
bilbarnestoler for alle vektgrupper. Vi
anbefaler at man velger disse, da de er
utviklet og testet spesielt for Fiat-biler.
ADVARSEL Noen universale barneseter
trenger et tilbehør (base) for å kunne
monteres korrekt i kjøretøyet. Dette
selges separat av produsenten. FCA
anbefaler derfor at du sjekker med
forhandleren, og prøver å montere
setet, slik at du er sikker på at det er
mulig å montere barnesetet i kjøretøyet
ditt.
INSTALLASJON AV
BILBARNESTOL (MED
BILBELTER)
Universelle bilbarnestoler som er
installert kun med bilbelter er godkjent
på grunnlag av ECE R44 og er delt inn i
ulike vektklasser.
82) 83) 84) 85)
ADVARSEL Figurene er kun veiledende
for montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.
Gruppe 0 og 0+
Barn inntil 13 kg skal sitte i en
bakovervendt bilbarnestol av typen som
er indikert i fig. 78 som støtter hodet og
ikke belaster nakken ved kraftige
hastighetsreduksjoner.Bilbarnestolen, som holdes fast av
bilens bilbelter som vist i fig. 78, skal på
sin side holde barnet fast ved hjelp av
de integrerte beltene.
Gruppe 1
Når barnet veier 9 til 18 kg kan det sitte
i en forovervendt bilbarnestol fig. 79.
7806096J0001EM
7906096J0002EM
82
SIKKERHET

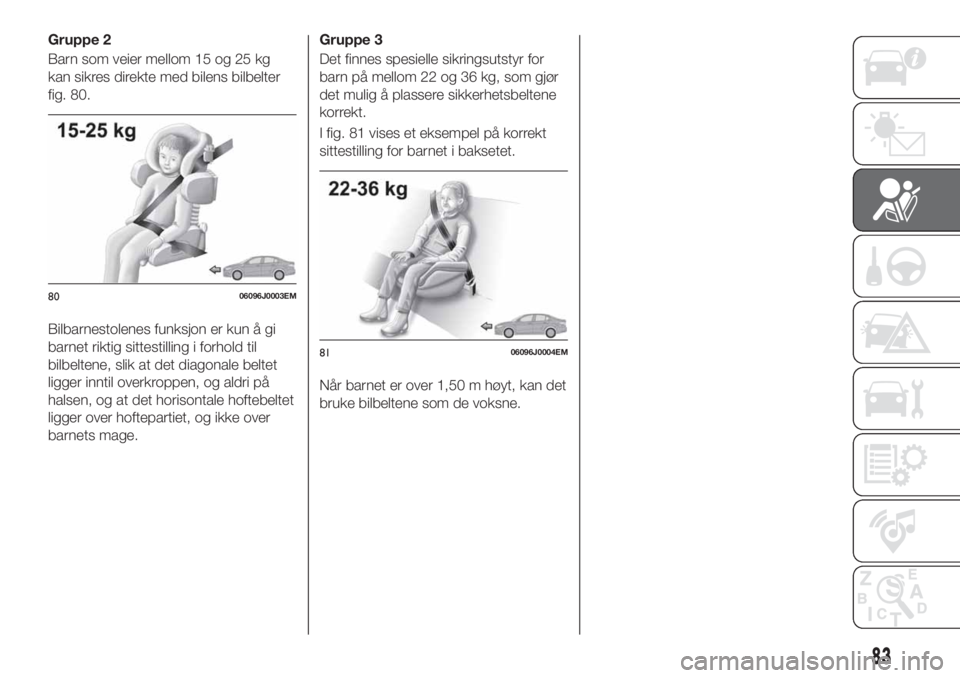

Gruppe 2
Barn som veier mellom 15 og 25 kg
kan sikres direkte med bilens bilbelter
fig. 80.
Bilbarnestolenes funksjon er kun å gi
barnet riktig sittestilling i forhold til
bilbeltene, slik at det diagonale beltet
ligger inntil overkroppen, og aldri på
halsen, og at det horisontale hoftebeltet
ligger over hoftepartiet, og ikke over
barnets mage.Gruppe 3
Det finnes spesielle sikringsutstyr for
barn på mellom 22 og 36 kg, som gjør
det mulig å plassere sikkerhetsbeltene
korrekt.
I fig. 81 vises et eksempel på korrekt
sittestilling for barnet i baksetet.
Når barnet er over 1,50 m høyt, kan det
bruke bilbeltene som de voksne.
8006096J0003EM
8106096J0004EM
83

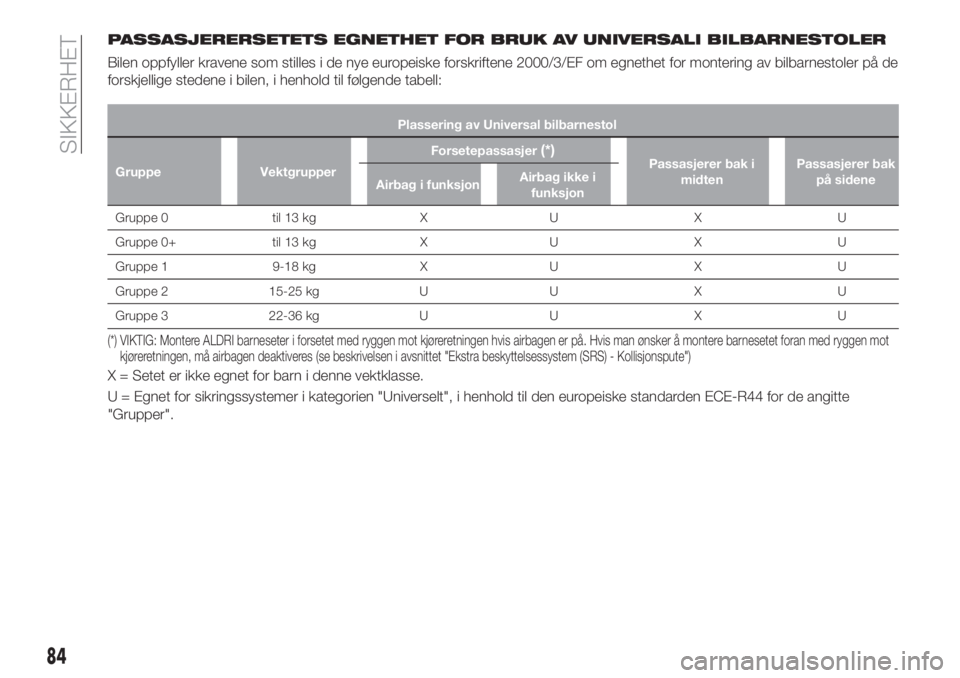

PASSASJERERSETETS EGNETHET FOR BRUK AV UNIVERSALI BILBARNESTOLER
Bilen oppfyller kravene som stilles i de nye europeiske forskriftene 2000/3/EF om egnethet for montering av bilbarnestoler på de
forskjellige stedene i bilen, i henhold til følgende tabell:
Plassering av Universal bilbarnestol
Gruppe VektgrupperForsetepassasjer
(*)Passasjerer bak i
midtenPassasjerer bak
på sidene
Airbag i funksjonAirbag ikke i
funksjon
Gruppe 0 til 13 kg X U X U
Gruppe 0+ til 13 kg X U X U
Gruppe 1 9-18 kg X U X U
Gruppe 2 15-25 kg U U X U
Gruppe 3 22-36 kg U U X U
(*) VIKTIG: Montere ALDRI barneseter i forsetet med ryggen mot kjøreretningen hvis airbagen er på. Hvis man ønsker å montere barnesetet foran med ryggen mot
kjøreretningen, må airbagen deaktiveres (se beskrivelsen i avsnittet "Ekstra beskyttelsessystem (SRS) - Kollisjonspute")
X = Setet er ikke egnet for barn i denne vektklasse.
U = Egnet for sikringssystemer i kategorien "Universelt", i henhold til den europeiske standarden ECE-R44 for de angitte
"Grupper".
84
SIKKERHET

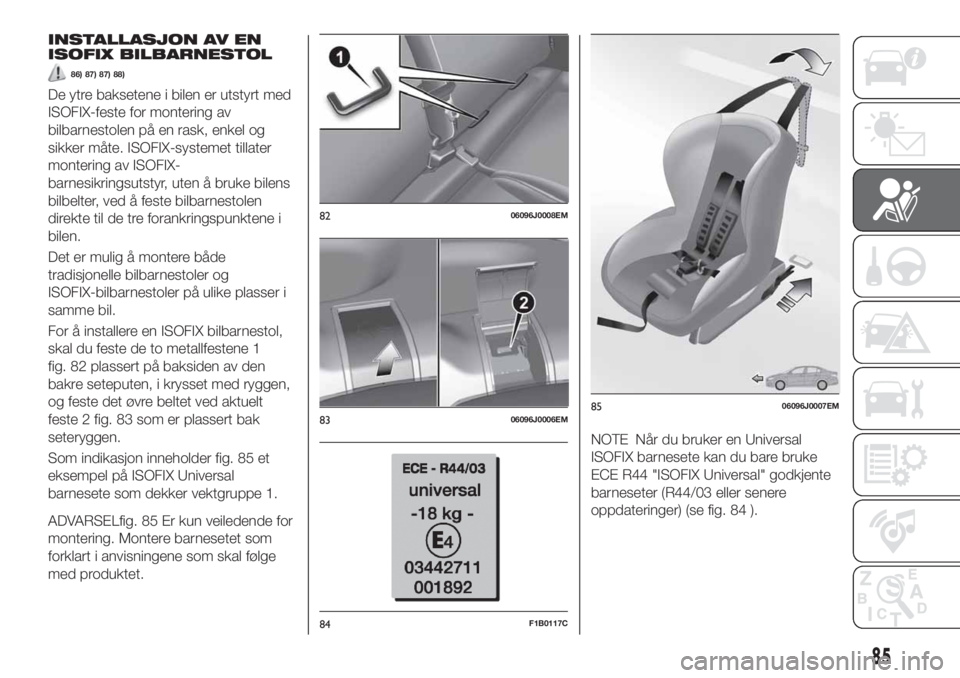

INSTALLASJON AV EN
ISOFIX BILBARNESTOL
86) 87) 87) 88)
De ytre baksetene i bilen er utstyrt med
ISOFIX-feste for montering av
bilbarnestolen på en rask, enkel og
sikker måte. ISOFIX-systemet tillater
montering av ISOFIX-
barnesikringsutstyr, uten å bruke bilens
bilbelter, ved å feste bilbarnestolen
direkte til de tre forankringspunktene i
bilen.
Det er mulig å montere både
tradisjonelle bilbarnestoler og
ISOFIX-bilbarnestoler på ulike plasser i
samme bil.
For å installere en ISOFIX bilbarnestol,
skal du feste de to metallfestene 1
fig. 82 plassert på baksiden av den
bakre seteputen, i krysset med ryggen,
og feste det øvre beltet ved aktuelt
feste 2 fig. 83 som er plassert bak
seteryggen.
Som indikasjon inneholder fig. 85 et
eksempel på ISOFIX Universal
barnesete som dekker vektgruppe 1.
ADVARSELfig. 85 Er kun veiledende for
montering. Montere barnesetet som
forklart i anvisningene som skal følge
med produktet.NOTE Når du bruker en Universal
ISOFIX barnesete kan du bare bruke
ECE R44 "ISOFIX Universal" godkjente
barneseter (R44/03 eller senere
oppdateringer) (se fig. 84 ).
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
85

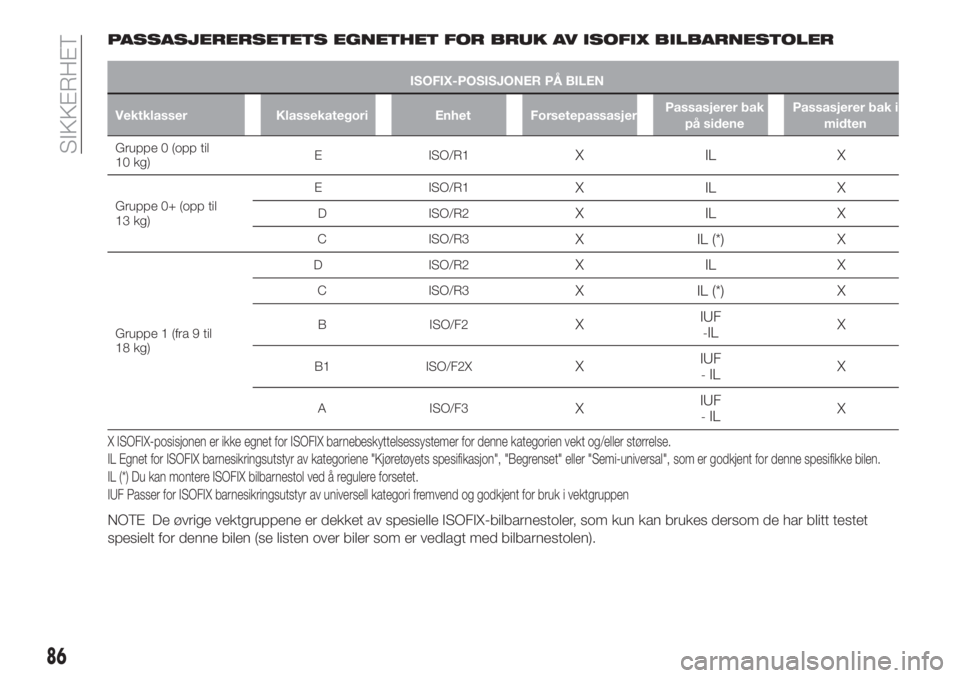

PASSASJERERSETETS EGNETHET FOR BRUK AV ISOFIX BILBARNESTOLER
ISOFIX-POSISJONER PÅ BILEN
Vektklasser Klassekategori Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Gruppe 0 (opp til
10 kg)E ISO/R1XILX
Gruppe 0+ (opp til
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppe 1 (fra 9 til
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-posisjonen er ikke egnet for ISOFIX barnebeskyttelsessystemer for denne kategorien vekt og/eller størrelse.
IL Egnet for ISOFIX barnesikringsutstyr av kategoriene "Kjøretøyets spesifikasjon", "Begrenset" eller "Semi-universal", som er godkjent for denne spesifikke bilen.
IL (*) Du kan montere ISOFIX bilbarnestol ved å regulere forsetet.
IUF Passer for ISOFIX barnesikringsutstyr av universell kategori fremvend og godkjent for bruk i vektgruppen
NOTE De øvrige vektgruppene er dekket av spesielle ISOFIX-bilbarnestoler, som kun kan brukes dersom de har blitt testet
spesielt for denne bilen (se listen over biler som er vedlagt med bilbarnestolen).
86
SIKKERHET

PASSASJERERSETETS
EGNETHET FOR BRUK AV
i-Size BARNESETER
Bilens ytre bakseter er typegodkjent for
å gi plass til den nyeste generasjonen
i-Size bilbarnestoler.
Disse setene, bygd og sertifisert i
henhold til i-Size forskriften (ECE R129),
sikrer høyere sikkerhetsforhold for
transport av barn i bil:
plikt å transportere barnet vendt mot
kjøreretningen til barnet er 15 måneder;
økning av beskyttelsen som
bilbarnestolen tilbyr ved sidekollisjoner;
oppmuntre til bruk av ISOFIX-
systemet for å hindre gal montering av
bilbarnestolen;
større effektivitet i valg av
bilbarnestol, som ikke lenger er basert
på vekten, uten på barnets lengde;
bedre kompatibilitet mellom bilsetene
bilen og bilbarnestolene:
i-Size-bilbarnestolene kan betraktes
som "Super ISOFIX," fordi kan
installeres perfekt på typegodkjente
plaser for i-Size, men kan også
installeres i posisjoner som er
ISOFIX-typegodkjente (ECE R44).
NOTE Bilens seter, typegodkjente
i-Size er markert med symbolet som er
vist i fig. 86.
86F1B0124C
87

Tabellen nedenfor, i henhold til europeisk lovgivning ECE 129, indikerer muligheten for å installere i-Size bilbarnestoler.
i-Size-POSISJONER PÅ BILEN
Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Bilbarnestoler i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet for i-Size Universal bilbarnestoler, montert bakovervendte i kjøreretningen.
X: setet er ikke egnet for bilbarnestoler i-Size Universal.
88
SIKKERHET
