FIAT TIPO 4DOORS 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

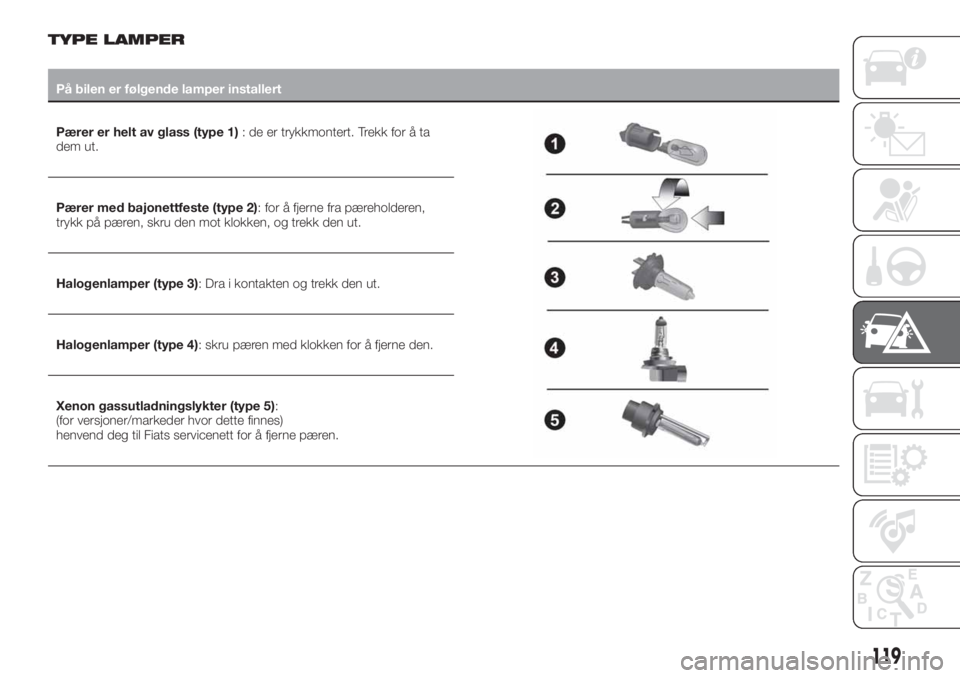

TYPE LAMPER
På bilen er følgende lamper installert
Pærer er helt av glass (type 1): de er trykkmontert. Trekk for å ta
dem ut.
Pærer med bajonettfeste (type 2): for å fjerne fra pæreholderen,
trykk på pæren, skru den mot klokken, og trekk den ut.
Halogenlamper (type 3): Dra i kontakten og trekk den ut.
Halogenlamper (type 4): skru pæren med klokken for å fjerne den.
Xenon gassutladningslykter (type 5):
(for versjoner/markeder hvor dette finnes)
henvend deg til Fiats servicenett for å fjerne pæren.
119

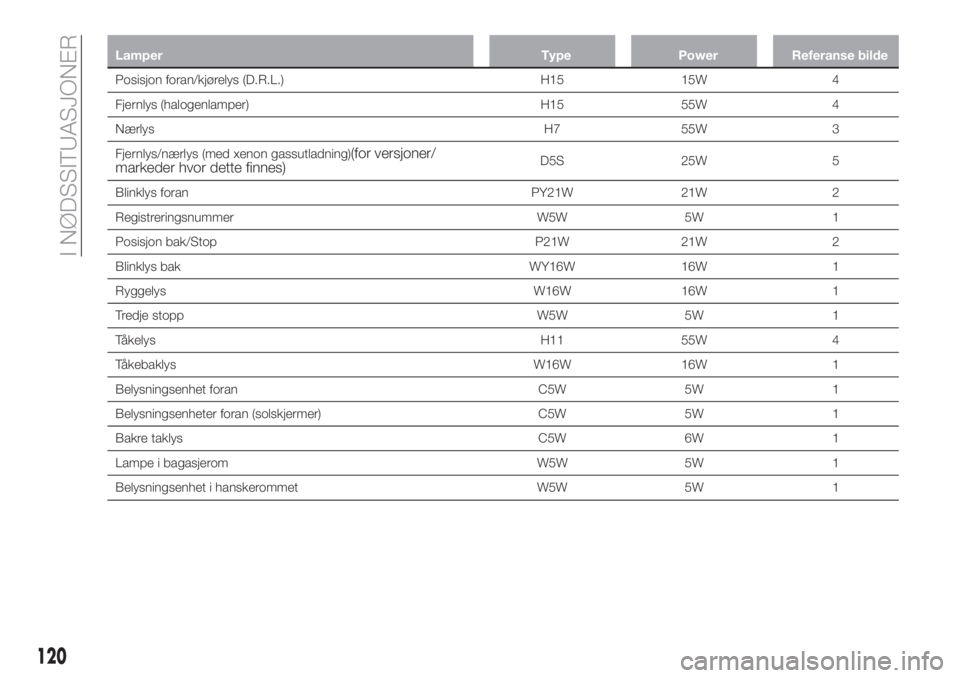

Lamper Type Power Referanse bilde
Posisjon foran/kjørelys (D.R.L.) H15 15W 4
Fjernlys (halogenlamper) H15 55W 4
Nærlys H7 55W 3
Fjernlys/nærlys (med xenon gassutladning)
(for versjoner/
markeder hvor dette finnes)D5S 25W 5
Blinklys foran PY21W 21W 2
Registreringsnummer W5W 5W 1
Posisjon bak/Stop P21W 21W 2
Blinklys bak WY16W 16W 1
Ryggelys W16W 16W 1
Tredje stopp W5W 5W 1
Tåkelys H11 55W 4
Tåkebaklys W16W 16W 1
Belysningsenhet foran C5W 5W 1
Belysningsenheter foran (solskjermer) C5W 5W 1
Bakre taklys C5W 6W 1
Lampe i bagasjerom W5W 5W 1
Belysningsenhet i hanskerommet W5W 5W 1
120
I NØDSSITUASJONER

UTSKIFTING AV EN
EKSTERN LYSPÆRE

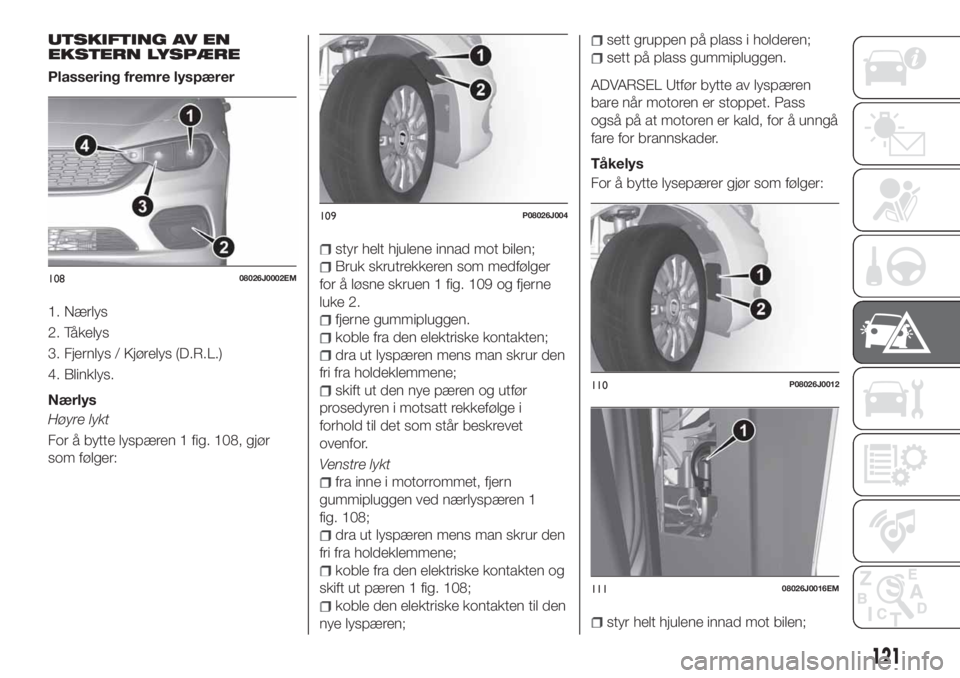

Plassering fremre lyspærer
1. Nærlys
2. Tåkelys
3. Fjernlys / Kjørelys (D.R.L.)
4. Blinklys.
Nærlys
Høyre lykt
For å bytte lyspæren 1 fig. 108, gjør
som følger:
styr helt hjulene innad mot bilen;
Bruk skrutrekkeren som medfølger
for å løsne skruen 1 fig. 109 og fjerne
luke 2.
fjerne gummipluggen.
koble fra den elektriske kontakten;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
skift ut den nye pæren og utfør
prosedyren i motsatt rekkefølge i
forhold til det som står beskrevet
ovenfor.
Venstre lykt
fra inne i motorrommet, fjern
gummipluggen ved nærlyspæren 1
fig. 108;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
koble fra den elektriske kontakten og
skift ut pæren 1 fig. 108;
koble den elektriske kontakten til den
nye lyspæren;
sett gruppen på plass i holderen;
sett på plass gummipluggen.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Tåkelys
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
10808026J0002EM
109P08026J004
110P08026J0012
11108026J0016EM
121

Bruk skrutrekkeren som medfølger
for å løsne skruen 1 fig. 110 og fjerne
luke 2.
rotere lampeenheten-lampeholderen
1 fig. 111 mot klokken og trekk den
utover;
koble fra den elektriske kontakten;
koble til den elektriske kontakten til
den nye gruppen: sett den deretter inn
ved å vri den i retning med klokken,
mens man forsikrer seg om at den er
riktig festet;
monter deretter på nytt
inspeksjonsvinduet.
Fjernlys / Kjørelys (D.R.L.)
For å bytte lyspæren 3 fig. 108, gjør
som følger:
fra inne i motorrommet, fjern
gummipluggen 1 fig. 112;
vri gruppen pæreenhet-
pæreholderen i retning mot klokken og
dra den ut;
koble fra den elektriske kontakten og
skift ut gruppen pæreenhet-
pæreholderen 2;
koble den elektriske kontakten til den
nye gruppen;
sett pæreenheten og pæreholderen
inni sitt sete og vrir den med klokken,
forsikre deg om at den sitter riktig låst
fast;
sett på plass gummipluggen 1.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Blinklys foran
For å bytte lyspæren 4 fig. 108, gjør
som følger:
vri gruppen pæreenhet-
pæreholderen i retning mot klokken;
for å bytte montert lyspære med
"bajonettfeste";
deretter setter du lyspære- og
holderenheten på plass igjen og vrir den
med klokken. Kontroller at den sitter
godt på plass.
Sideblinklys
For å bytte lyspærer gjør som følger:
vri på den gjennomsiktige 1
fig. 113 slik at den indre fjæren2 klemmes sammen, dra deretter
gruppen utover;
roter pæreholderen 3 i retning mot
klokken, dra deretter ut den trykksatte
pæren 4 og skift den ut;
monter pæreholderen 3 på nytti den
gjennomsiktige ved å vri den i retning
mot klokken;
monter gruppen på nytt ved å
forsikre seg om låseklikket fra den indre
fjæren 2.
Versjoner med Xenon
gassutladningslykter
Fjernlys/nærlys
(for versjoner/markeder hvor dette
finnes)
For å bytte lysene, anbefales det at du
henvender deg til Fiats servicenett.
11208026J0025EM
11308026J0005EM
122
I NØDSSITUASJONER

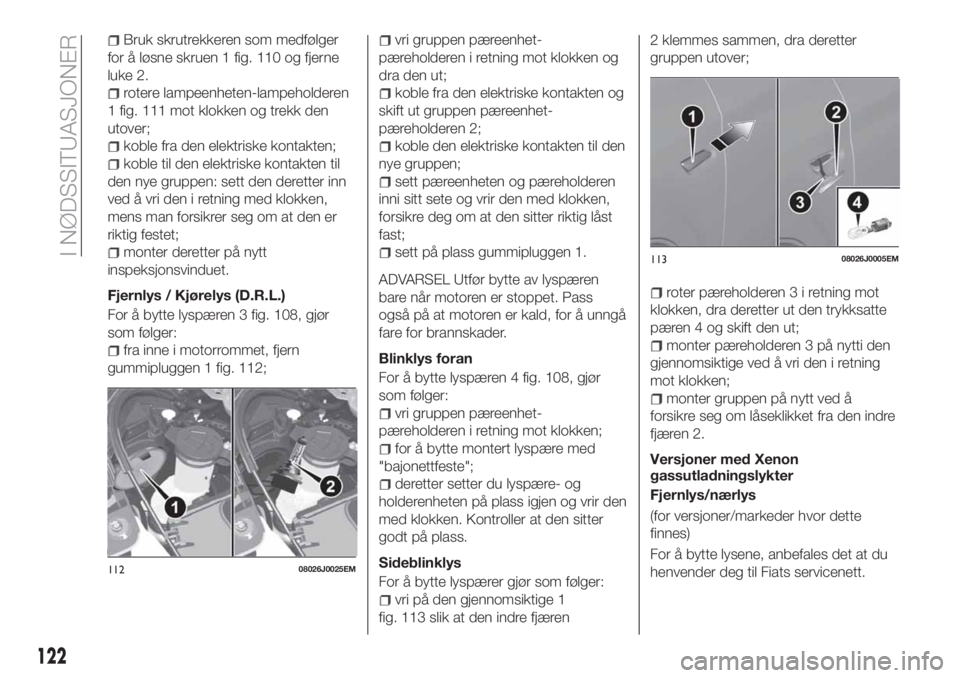

Plassering bakre lyspærer
1. Posisjoner / Stopp
2. Blinklys
3. Ryggelys
4. Tåkebaklys
Bakre belysningsenhet
For å bytte lysepærer gjør som følger:
åpne bakluken og deretter flytt
teppebelegget 5 fig. 115;
koble fra hovedstrømkontakten 6,
ved holderen, og skru deretter ut
skruen 7 fig. 116;
fjern den bakre belysningsenheten
ved å dra den utover som vist i fig. 117;
for å skifte ut lyspæren ved
tåkebaklyset, må man vri pæreholderen
8 fig. 118 i retning mot klokken og skifte
ut lyspæren, ved å dra den ut fra
pæreholderen;
for å skifte ut andre lyspærer må man
skru ut alle de fire festeskruene
fig. 118 og fjerne pæreholdergruppen;
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
118P08026J0018
11908026J0019EM
123

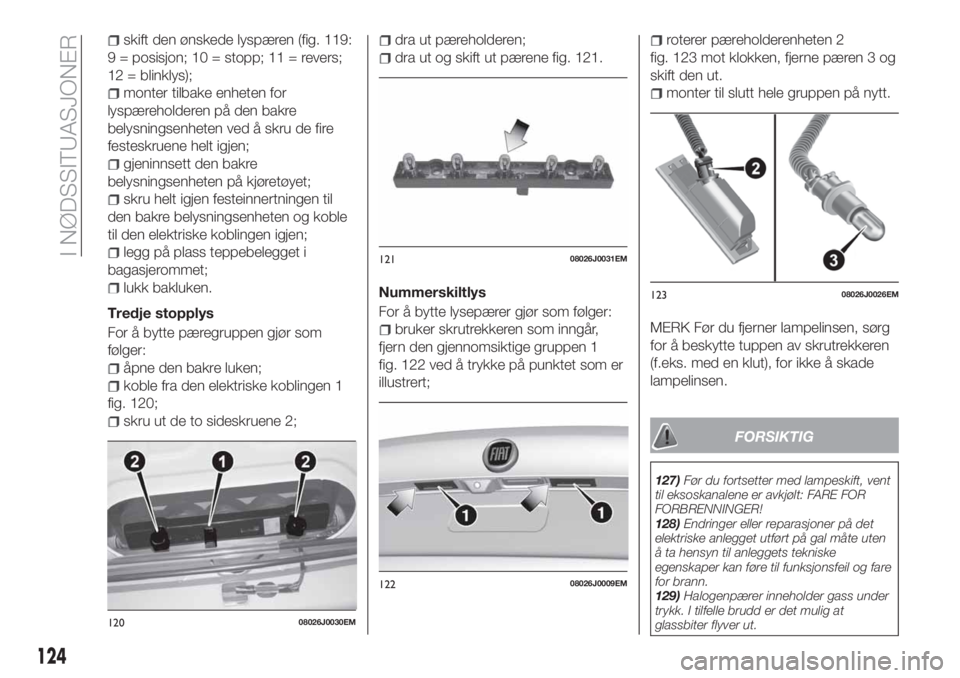

skift den ønskede lyspæren (fig. 119:
9 = posisjon; 10 = stopp; 11 = revers;
12 = blinklys);
monter tilbake enheten for
lyspæreholderen på den bakre
belysningsenheten ved å skru de fire
festeskruene helt igjen;
gjeninnsett den bakre
belysningsenheten på kjøretøyet;
skru helt igjen festeinnertningen til
den bakre belysningsenheten og koble
til den elektriske koblingen igjen;
legg på plass teppebelegget i
bagasjerommet;
lukk bakluken.
Tredje stopplys
For å bytte pæregruppen gjør som
følger:
åpne den bakre luken;
koble fra den elektriske koblingen 1
fig. 120;
skru ut de to sideskruene 2;
dra ut pæreholderen;
dra ut og skift ut pærene fig. 121.
Nummerskiltlys
For å bytte lysepærer gjør som følger:
bruker skrutrekkeren som inngår,
fjern den gjennomsiktige gruppen 1
fig. 122 ved å trykke på punktet som er
illustrert;
roterer pæreholderenheten 2
fig. 123 mot klokken, fjerne pæren 3 og
skift den ut.
monter til slutt hele gruppen på nytt.
MERK Før du fjerner lampelinsen, sørg
for å beskytte tuppen av skrutrekkeren
(f.eks. med en klut), for ikke å skade
lampelinsen.
FORSIKTIG
127)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
128)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
129)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
12008026J0030EM
12108026J0031EM
12208026J0009EM
12308026J0026EM
124
I NØDSSITUASJONER

130)Lyspærene skal bare skiftes når
motoren er slått av og kjøretøyet står slik at
det ikke utgjør noen fare for trafikken, og
arbeidet kan utføres i sikkerhet (se avsnittet
"Parkering"). Pass også på at motoren er
kald, for å unngå fare for brannskader.
ADVARSEL
49)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.

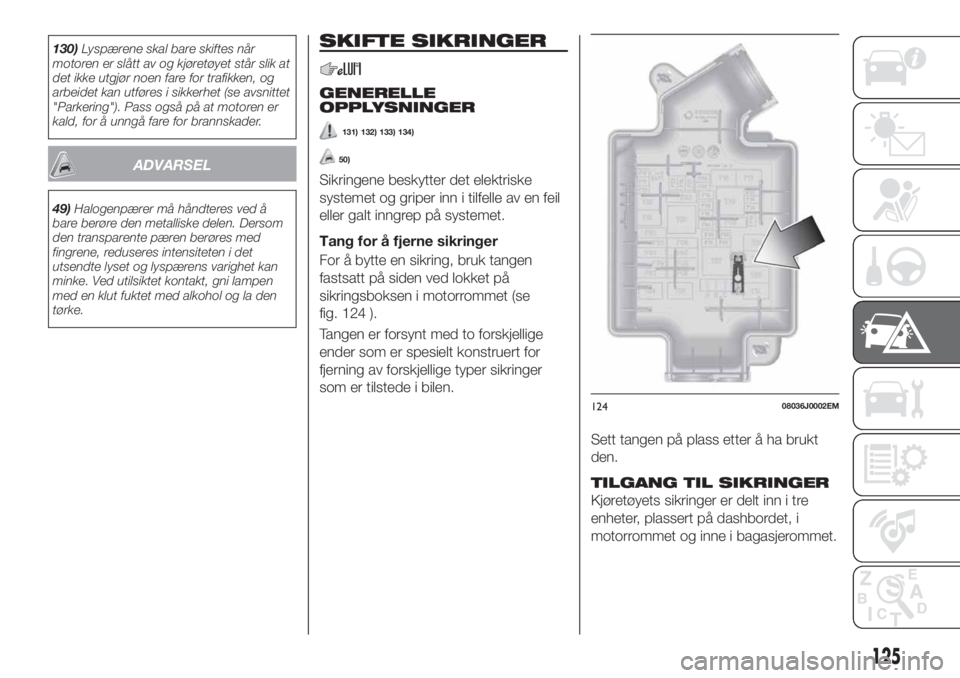

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
131) 132) 133) 134)
50)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Tang for å fjerne sikringer
For å bytte en sikring, bruk tangen
fastsatt på siden ved lokket på
sikringsboksen i motorrommet (se
fig. 124 ).
Tangen er forsynt med to forskjellige
ender som er spesielt konstruert for
fjerning av forskjellige typer sikringer
som er tilstede i bilen.
Sett tangen på plass etter å ha brukt
den.
TILGANG TIL SIKRINGER
Kjøretøyets sikringer er delt inn i tre
enheter, plassert på dashbordet, i
motorrommet og inne i bagasjerommet.
12408036J0002EM
125

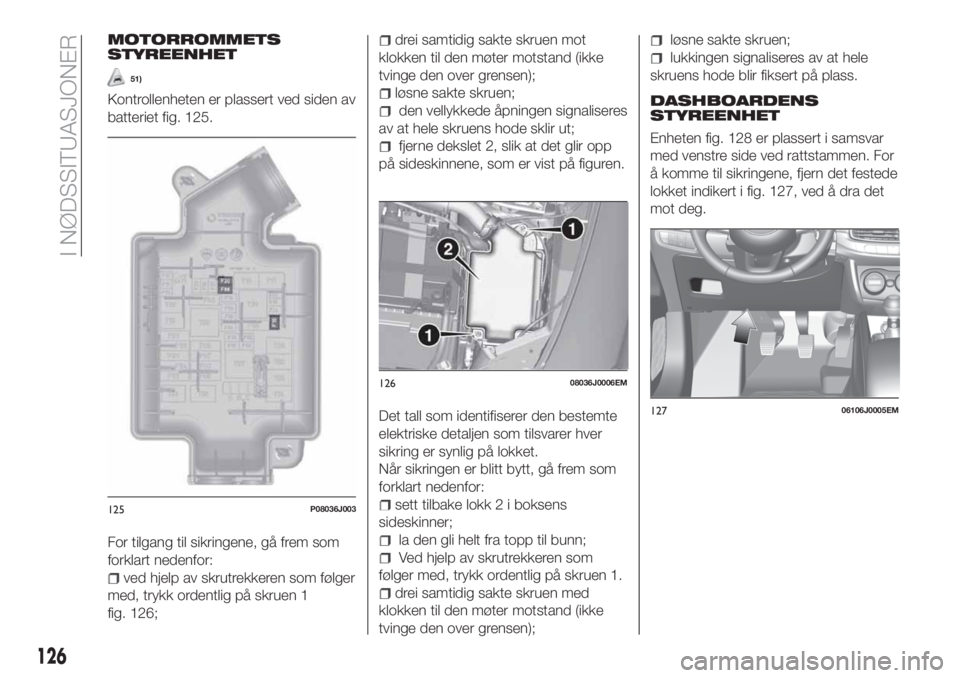

MOTORROMMETS
STYREENHET
51)
Kontrollenheten er plassert ved siden av
batteriet fig. 125.
For tilgang til sikringene, gå frem som
forklart nedenfor:
ved hjelp av skrutrekkeren som følger
med, trykk ordentlig på skruen 1
fig. 126;
drei samtidig sakte skruen mot
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
fjerne dekslet 2, slik at det glir opp
på sideskinnene, som er vist på figuren.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket.
Når sikringen er blitt bytt, gå frem som
forklart nedenfor:
sett tilbake lokk 2 i boksens
sideskinner;
la den gli helt fra topp til bunn;
Ved hjelp av skrutrekkeren som
følger med, trykk ordentlig på skruen 1.
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.

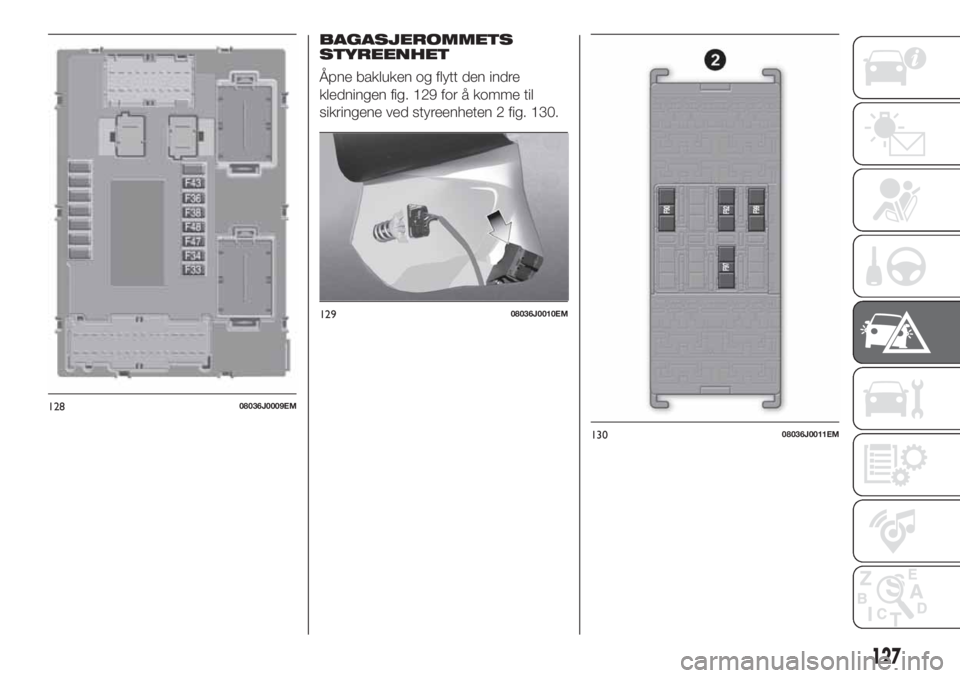

DASHBOARDENS
STYREENHET
Enheten fig. 128 er plassert i samsvar
med venstre side ved rattstammen. For
å komme til sikringene, fjern det festede
lokket indikert i fig. 127, ved å dra det
mot deg.
125P08036J003
12608036J0006EM
12706106J0005EM
126
I NØDSSITUASJONER

BAGASJEROMMETS
STYREENHET
Åpne bakluken og flytt den indre
kledningen fig. 129 for å komme til
sikringene ved styreenheten 2 fig. 130.
12808036J0009EM
12908036J0010EM
13008036J0011EM
127

MOTORROMMETS STYREENHET

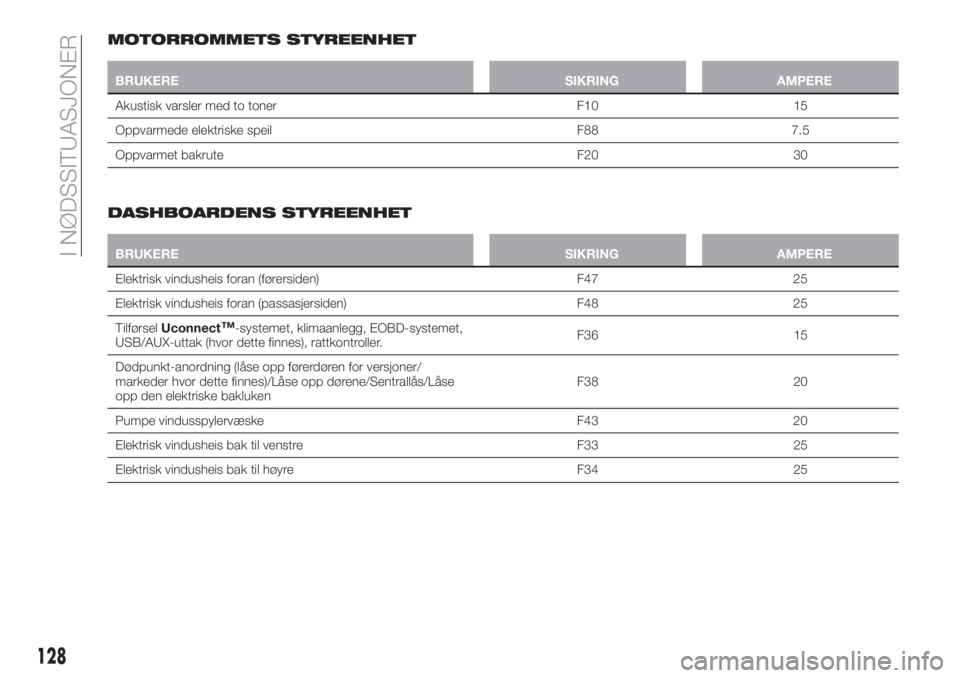

BRUKERE SIKRING AMPERE
Akustisk varsler med to toner F10 15
Oppvarmede elektriske speil F88 7.5
Oppvarmet bakrute F20 30
DASHBOARDENS STYREENHET
BRUKERE SIKRING AMPERE
Elektrisk vindusheis foran (førersiden) F47 25
Elektrisk vindusheis foran (passasjersiden) F48 25
TilførselUconnect
™-systemet, klimaanlegg, EOBD-systemet,
USB/AUX-uttak (hvor dette finnes), rattkontroller.F36 15
Dødpunkt-anordning (låse opp førerdøren for versjoner/
markeder hvor dette finnes)/Låse opp dørene/Sentrallås/Låse
opp den elektriske baklukenF38 20
Pumpe vindusspylervæske F43 20
Elektrisk vindusheis bak til venstre F33 25
Elektrisk vindusheis bak til høyre F34 25
128
