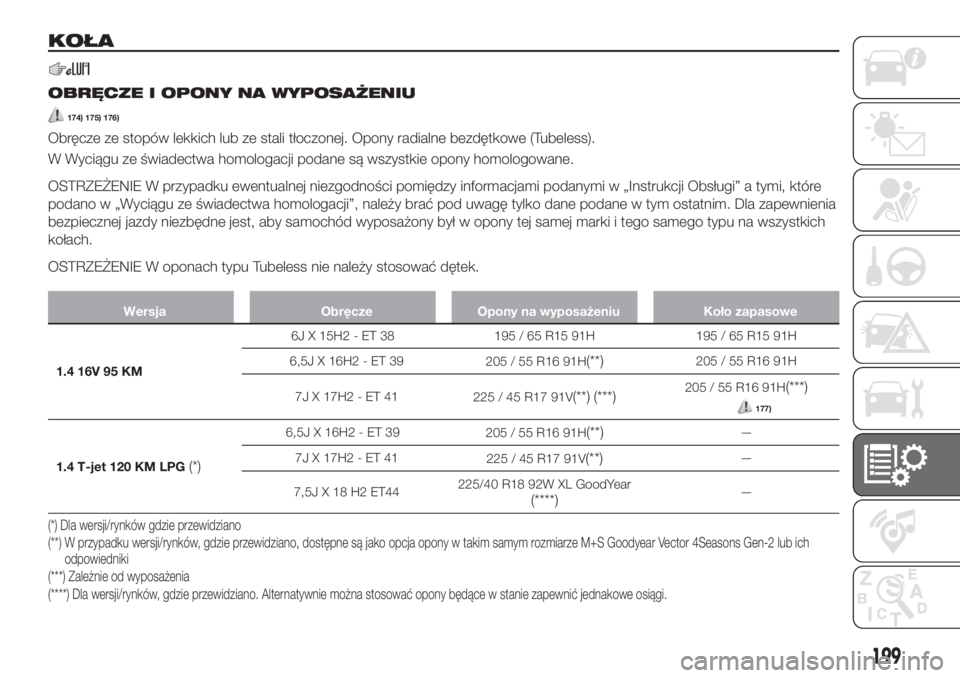

KOŁA
OBRĘCZE I OPONY NA WYPOSAŻENIU
174) 175) 176)
Obręcze ze stopów lekkich lub ze stali tłoczonej. Opony radialne bezdętkowe (Tubeless).
W Wyciągu ze świadectwa homologacji podane są wszystkie opony homologowane.
OSTRZEŻENIE W przypadku ewentualnej niezgodności pomiędzy informacjami podanymi w „Instrukcji Obsługi” a tymi, które
podano w „Wyciągu ze świadectwa homologacji”, należy brać pod uwagę tylko dane podane w tym ostatnim. Dla zapewnienia
bezpiecznej jazdy niezbędne jest, aby samochód wyposażony był w opony tej samej marki i tego samego typu na wszystkich
kołach.
OSTRZEŻENIE W oponach typu Tubeless nie należy stosować dętek.
Wersja Obręcze Opony na wyposażeniu Koło zapasowe
1.4 16V 95 KM6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.4 T-jet 120 KM LPG(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear
(****)—
(**) W przypadku wersji/rynków, gdzie przewidziano, dostępne są jako opcja opony w takim samym rozmiarze M+S Goodyear Vector 4Seasons Gen-2 lub ich
odpowiedniki
(***) Zależnie od wyposażenia (*) Dla wersji/rynków gdzie przewidziano
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
199

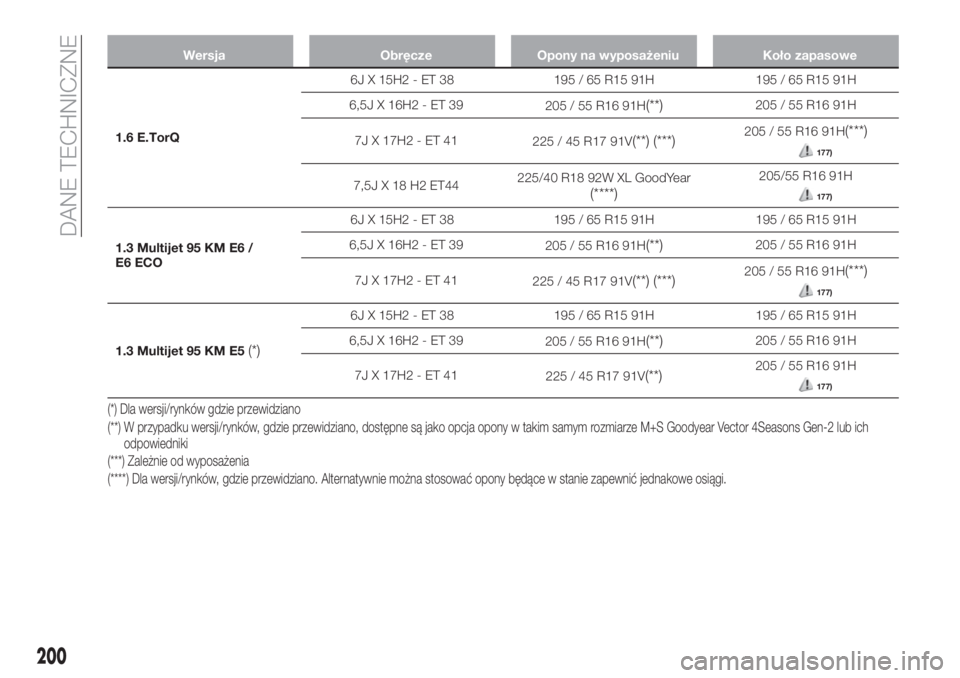

Wersja Obręcze Opony na wyposażeniu Koło zapasowe
1.6 E.TorQ6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
1.3 Multijet 95 KM E6 /
E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
1.3 Multijet 95 KM E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
177)
(**) W przypadku wersji/rynków, gdzie przewidziano, dostępne są jako opcja opony w takim samym rozmiarze M+S Goodyear Vector 4Seasons Gen-2 lub ich
odpowiedniki
(***) Zależnie od wyposażenia
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi. (*) Dla wersji/rynków gdzie przewidziano
200
DANE TECHNICZNE

Wersja Obręcze Opony na wyposażeniu Koło zapasowe
1.6 Multijet 120 KM/
1.6 Multijet 115 KM(*****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (***)205 / 55 R16 91H(***)
177)
7,5J X 18 H2 ET44225/40 R18 92W XL GoodYear(****)
205/55 R16 91H
177)
(*****) Wersje na rynki specyficznie (**) W przypadku wersji/rynków, gdzie przewidziano, dostępne są jako opcja opony w takim samym rozmiarze M+S Goodyear Vector 4Seasons Gen-2 lub ich
odpowiedniki
(***) Zależnie od wyposażenia
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
Uwaga W wersjach z oponami 195/65 R15 i 205/55 R16 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych
rozmiarach, wystające poza profil opony maksymalnie 9 mm.
Uwaga W wersjach z oponami 225/45 R17 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych rozmiarach,
wystające poza profil opony maksymalnie 7 mm.
Uwaga Na oponę 225/40 R18 92W XL nie można zakładać łańcuchów.
201

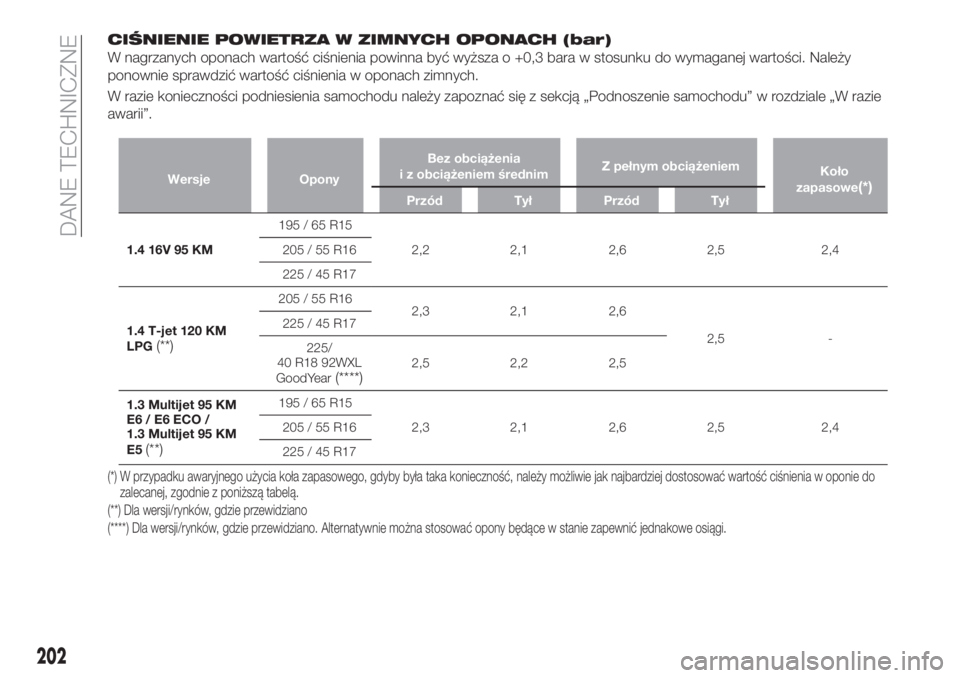

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
Wersje OponyBez obciążenia
i z obciążeniem średnimZ pełnym obciążeniem
Koło
zapasowe(*)Przód Tył Przód Tył
1.4 16V 95 KM195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 KM
LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95 KM
E6 / E6 ECO /
1.3 Multijet 95 KM
E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) W przypadku awaryjnego użycia koła zapasowego, gdyby była taka konieczność, należy możliwie jak najbardziej dostosować wartość ciśnienia w oponie do
zalecanej, zgodnie z poniższą tabelą.
(**) Dla wersji/rynków, gdzie przewidziano
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
202
DANE TECHNICZNE

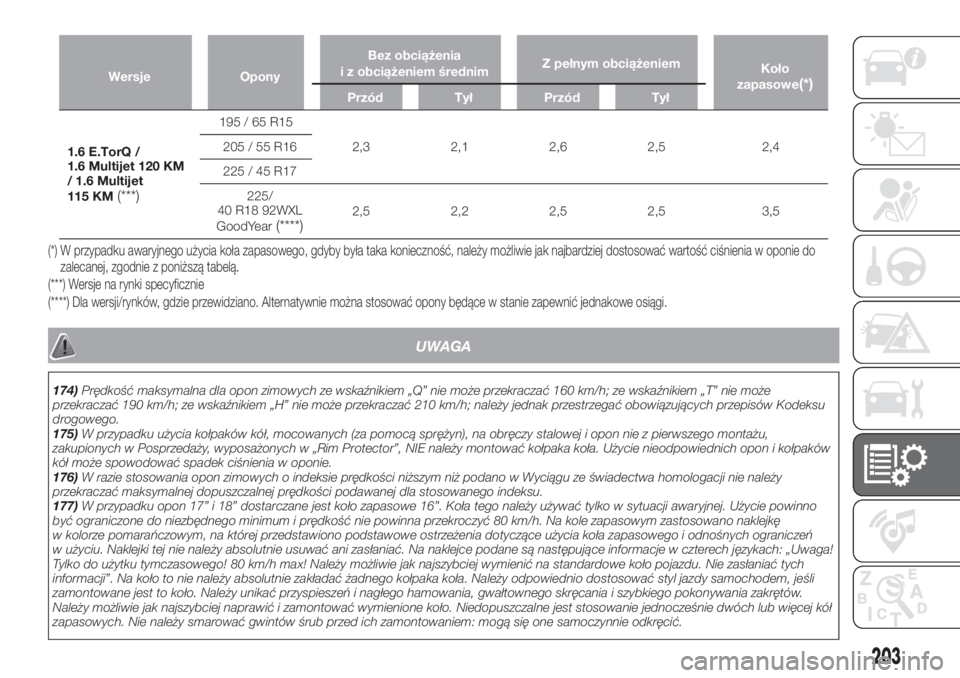

Wersje OponyBez obciążenia
i z obciążeniem średnimZ pełnym obciążeniem
Koło
zapasowe(*)Przód Tył Przód Tył
1.6 E.TorQ /
1.6 Multijet 120 KM
/ 1.6 Multijet
115 KM
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) W przypadku awaryjnego użycia koła zapasowego, gdyby była taka konieczność, należy możliwie jak najbardziej dostosować wartość ciśnienia w oponie do
zalecanej, zgodnie z poniższą tabelą.
(***) Wersje na rynki specyficznie
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
UWAGA
174)Prędkość maksymalna dla opon zimowych ze wskaźnikiem „Q” nie może przekraczać 160 km/h; ze wskaźnikiem „T” nie może
przekraczać 190 km/h; ze wskaźnikiem „H” nie może przekraczać 210 km/h; należy jednak przestrzegać obowiązujących przepisów Kodeksu
drogowego.
175)W przypadku użycia kołpaków kół, mocowanych (za pomocą sprężyn), na obręczy stalowej i opon nie z pierwszego montażu,
zakupionych w Posprzedaży, wyposażonych w „Rim Protector”, NIE należy montować kołpaka koła. Użycie nieodpowiednich opon i kołpaków
kół może spowodować spadek ciśnienia w oponie.
176)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
177)W przypadku opon 17” i 18” dostarczane jest koło zapasowe 16”. Koła tego należy używać tylko w sytuacji awaryjnej. Użycie powinno
być ograniczone do niezbędnego minimum i prędkość nie powinna przekroczyć 80 km/h. Na kole zapasowym zastosowano naklejkę
w kolorze pomarańczowym, na której przedstawiono podstawowe ostrzeżenia dotyczące użycia koła zapasowego i odnośnych ograniczeń
w użyciu. Naklejki tej nie należy absolutnie usuwać ani zasłaniać. Na naklejce podane są następujące informacje w czterech językach: „Uwaga!
Tylko do użytku tymczasowego! 80 km/h max! Należy możliwie jak najszybciej wymienić na standardowe koło pojazdu. Nie zasłaniać tych
informacji”. Na koło to nie należy absolutnie zakładać żadnego kołpaka koła. Należy odpowiednio dostosować styl jazdy samochodem, jeśli
zamontowane jest to koło. Należy unikać przyspieszeń i nagłego hamowania, gwałtownego skręcania i szybkiego pokonywania zakrętów.
Należy możliwie jak najszybciej naprawić i zamontować wymienione koło. Niedopuszczalne jest stosowanie jednocześnie dwóch lub więcej kół
zapasowych. Nie należy smarować gwintów śrub przed ich zamontowaniem: mogą się one samoczynnie odkręcić.
203

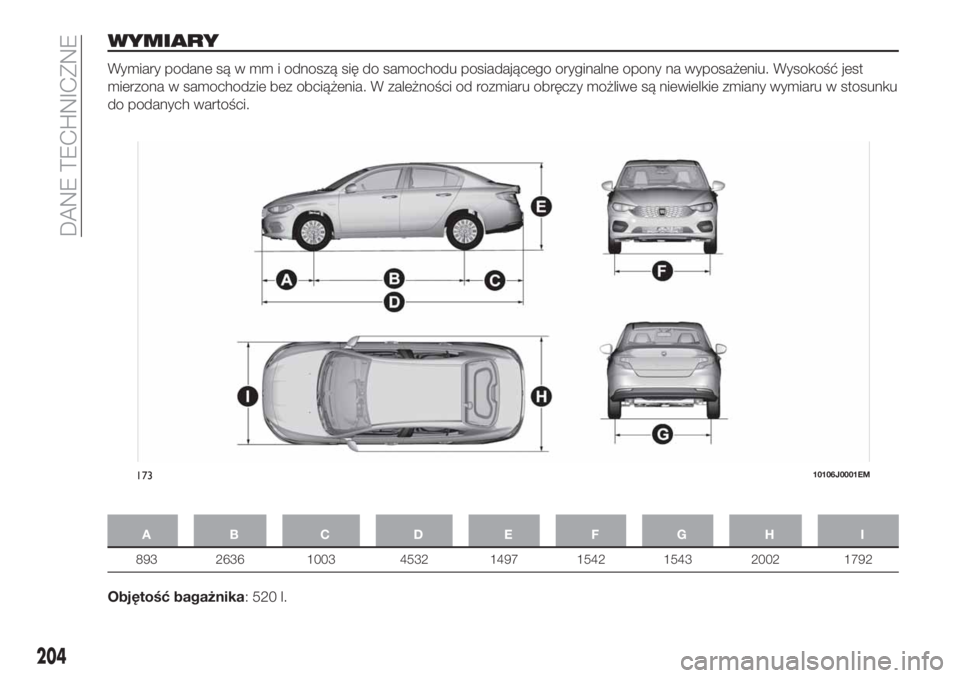

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku
do podanych wartości.
AB C D EFGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Objętość bagażnika: 520 l.
17310106J0001EM
204
DANE TECHNICZNE

MASY
Masy (kg) 1.4 16V 95 KM 1.6 E.TorQ 1.4 T-jet 120 KM LPG(*)
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa napełnionym
w 90% i bez opcji)1150 1205 1270
Nośność użytkowa wraz
z kierowcą
(**)500 500 500
Maksymalne dopuszczalne
obciążenia
(***)
– oś przednia 1050 1050 1050
– oś tylna 900 900 900
– ogółem 1650 1705 1770
Maksymalna masa holowanej
przyczepy
– przyczepa z hamulcem 1200 800 1200
– przyczepa bez hamulca 500 500 500
Obciążenie maksymalne kuli
haka (przyczepa z hamulcem)60 60 60
Maksymalne obciążenie dachu 45 45 45
(*) Dla wersji/rynków gdzie przewidziano
(**) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu
z maksymalnymi dopuszczalnymi obciążeniami.
(***) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
205

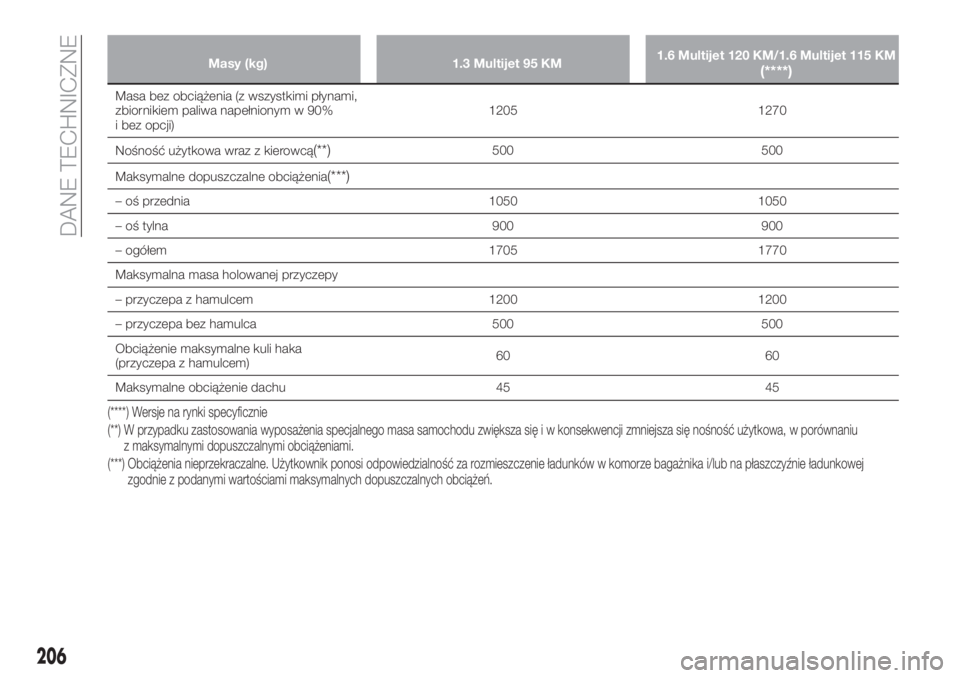

Masy (kg) 1.3 Multijet 95 KM1.6 Multijet 120 KM/1.6 Multijet 115 KM(****)
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90%
i bez opcji)1205 1270
Nośność użytkowa wraz z kierowcą
(**)500 500
Maksymalne dopuszczalne obciążenia
(***)
– oś przednia 1050 1050
– oś tylna 900 900
– ogółem 1705 1770
Maksymalna masa holowanej przyczepy
– przyczepa z hamulcem 1200 1200
– przyczepa bez hamulca 500 500
Obciążenie maksymalne kuli haka
(przyczepa z hamulcem)60 60
Maksymalne obciążenie dachu 45 45
(****) Wersje na rynki specyficznie
(**) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu
z maksymalnymi dopuszczalnymi obciążeniami.
(***) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
206
DANE TECHNICZNE

UZUPEŁNIANIE POZIOMU PŁYNÓW
1.4 16V 95 KM 1.6 E.TorQ Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry) 45 45
Benzyna zielona bezołowiowa o liczbie oktanowej nie
mniejszej od 95 (Specyfikacja EN228)
(*)w tym rezerwa wynosząca (w litrach) 7 7
Układ chłodzenia silnika (litry) 4,6 5,4Mieszanina wody destylowanej i płynu PARAFLU
UP
w proporcji 50%(**)
Miska olejowa silnika (litry) 2,8 4,4
SELENIA K P.E. (wersje 1.4 16V 95 KM) / SELENIA
DIGITEK P.E. (wersje 1.6 E.TorQ)
Miska olejowa silnika i filtr (litry) 2,95 4,7
Skrzynia biegów/mechanizm
różnicowy (litry)1,76 6,2TUTELA TRANSMISSION GEARFORCE (wersje 1.4 16V
95 KM) / TUTELA TRANSMISSION GI/VI (wersje
1.6 E.TorQ)
Układ hydrauliczny hamulców (kg) 0,74 0,74 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyb
(litry)3 3 Mieszanina wody i płynu PETRONAS DURANCE SC 35
(*) Zalecane jest tankowanie paliwa tylko benzyną o niskiej zawartości siarki (maksymalna zawartość siarki 50 ppm)
(**) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody demineralizowanej.
207

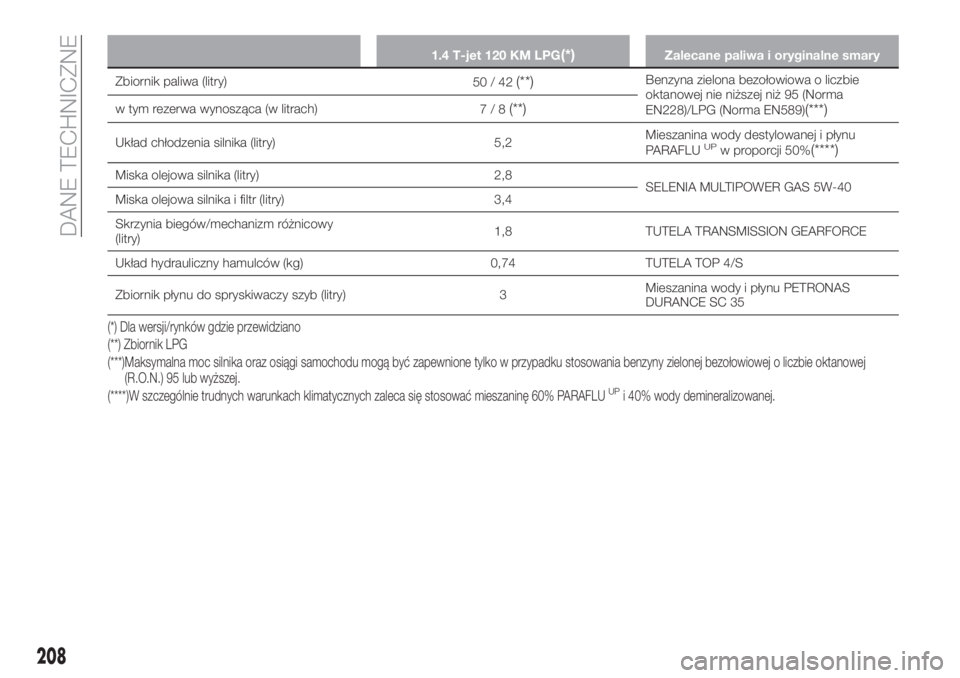

1.4 T-jet 120 KM LPG(*)Zalecane paliwa i oryginalne smary
Zbiornik paliwa (litry)
50/42(**)Benzyna zielona bezołowiowa o liczbie
oktanowej nie niższej niż 95 (Norma
EN228)/LPG (Norma EN589)
(***)w tym rezerwa wynosząca (w litrach)
7/8(**)
Układ chłodzenia silnika (litry) 5,2Mieszanina wody destylowanej i płynu
PARAFLUUPw proporcji 50%(****)
Miska olejowa silnika (litry) 2,8
SELENIA MULTIPOWER GAS 5W-40
Miska olejowa silnika i filtr (litry) 3,4
Skrzynia biegów/mechanizm różnicowy
(litry)1,8 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców (kg) 0,74 TUTELA TOP 4/S
Zbiornik płynu do spryskiwaczy szyb (litry) 3Mieszanina wody i płynu PETRONAS
DURANCE SC 35
(*) Dla wersji/rynków gdzie przewidziano
(**) Zbiornik LPG
(***)Maksymalna moc silnika oraz osiągi samochodu mogą być zapewnione tylko w przypadku stosowania benzyny zielonej bezołowiowej o liczbie oktanowej
(R.O.N.) 95 lub wyższej.
(****)W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody demineralizowanej.
208
