FIAT TIPO 4DOORS 2018 Instrukcja obsługi (in Polish)

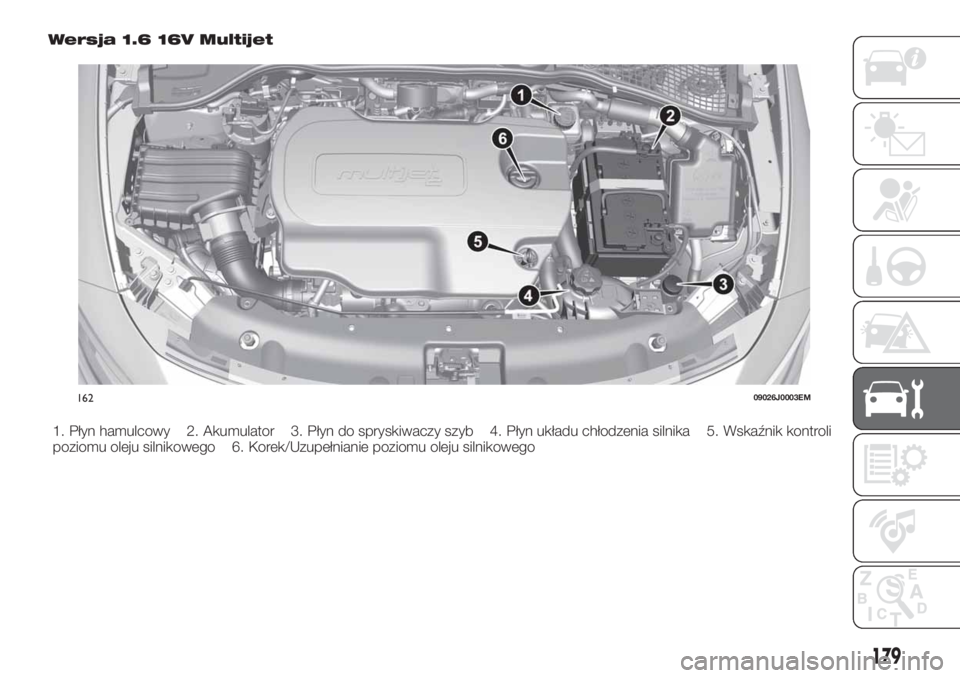

Wersja 1.6 16V Multijet
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyb 4. Płyn układu chłodzenia silnika 5. Wskaźnik kontroli
poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
16209026J0003EM
179

Wersja 1.3 95 KM Multijet E6
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyb 4. Płyn układu chłodzenia silnika 5. Wskaźnik kontroli
poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
16309026J0002EM
180
OBSŁUGA I KONSERWACJA

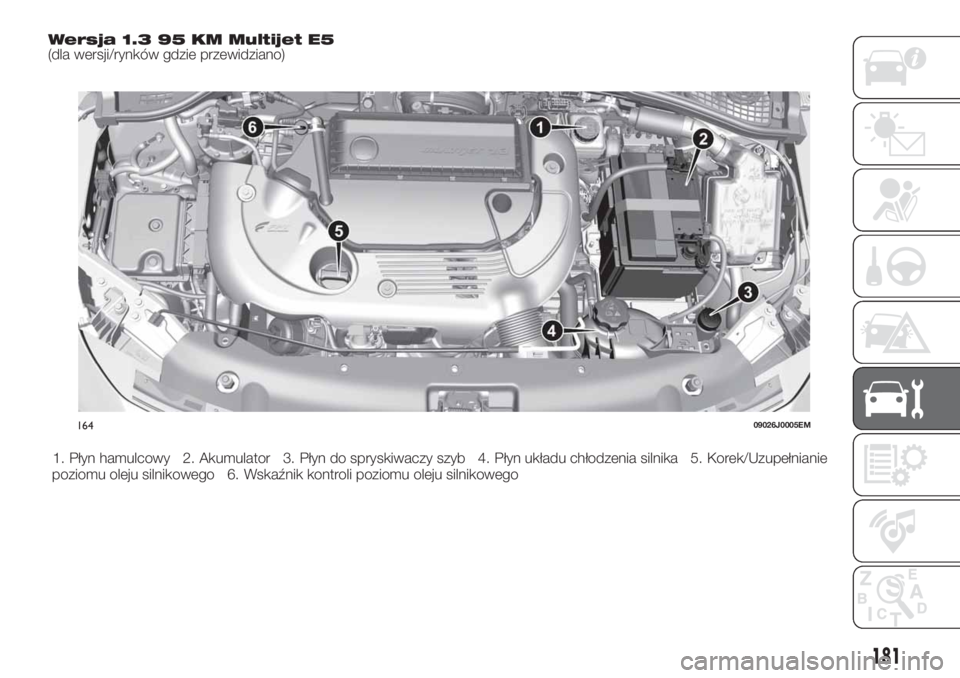

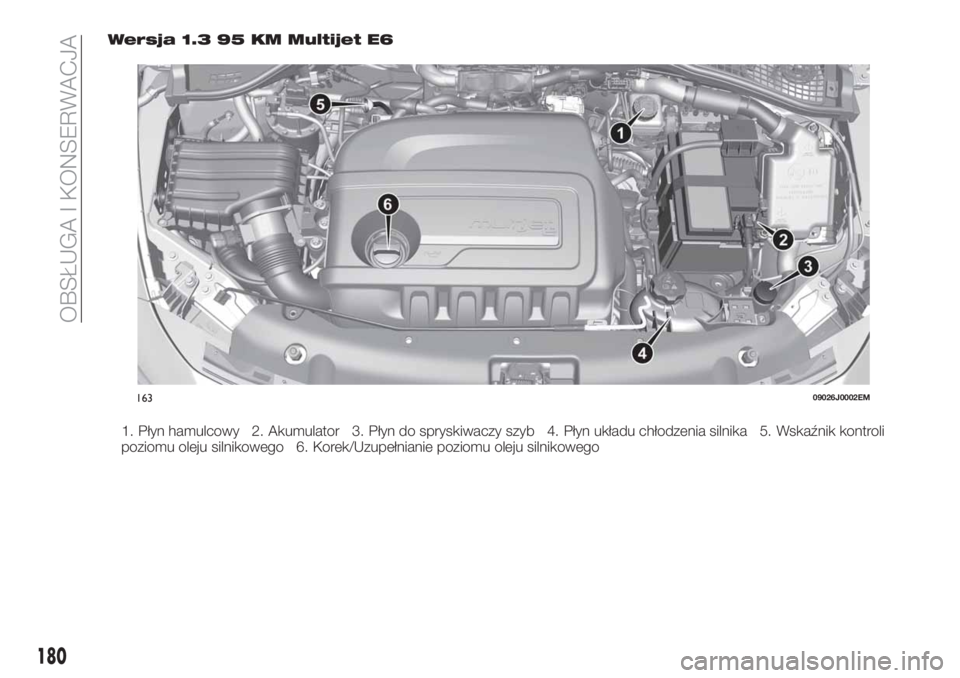

Wersja 1.3 95 KM Multijet E5(dla wersji/rynków gdzie przewidziano)
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyb 4. Płyn układu chłodzenia silnika 5. Korek/Uzupełnianie
poziomu oleju silnikowego 6. Wskaźnik kontroli poziomu oleju silnikowego
16409026J0005EM
181

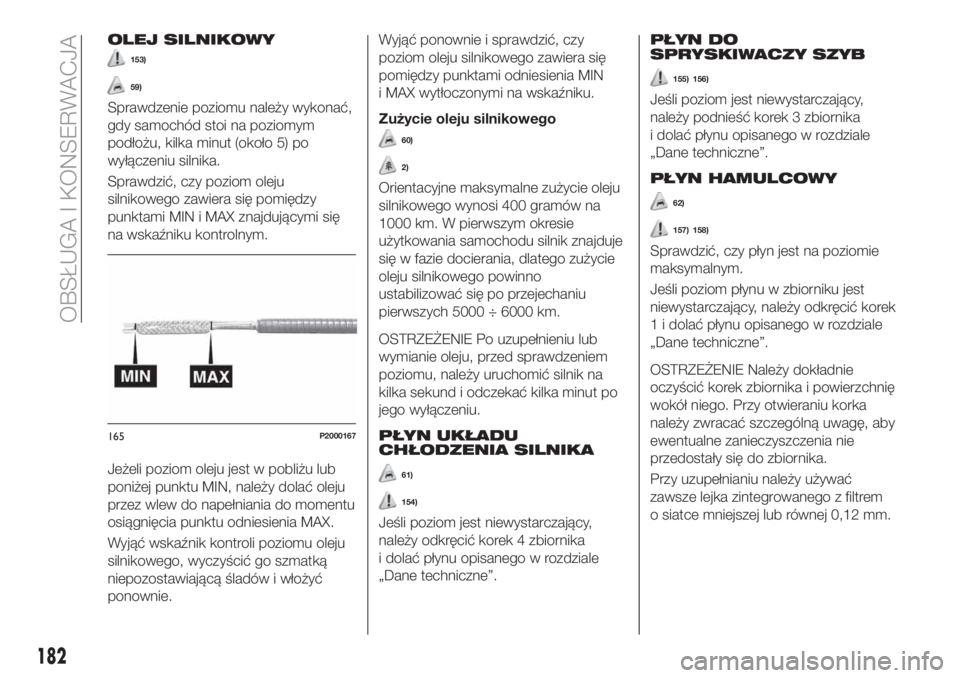

OLEJ SILNIKOWY
153)
59)
Sprawdzenie poziomu należy wykonać,
gdy samochód stoi na poziomym
podłożu, kilka minut (około 5) po
wyłączeniu silnika.
Sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami MIN i MAX znajdującymi się
na wskaźniku kontrolnym.
Jeżeli poziom oleju jest w pobliżu lub
poniżej punktu MIN, należy dolać oleju
przez wlew do napełniania do momentu
osiągnięcia punktu odniesienia MAX.
Wyjąć wskaźnik kontroli poziomu oleju
silnikowego, wyczyścić go szmatką
niepozostawiającą śladów i włożyć
ponownie.Wyjąć ponownie i sprawdzić, czy
poziom oleju silnikowego zawiera się
pomiędzy punktami odniesienia MIN
i MAX wytłoczonymi na wskaźniku.
Zużycie oleju silnikowego
60)
2)
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km. W pierwszym okresie
użytkowania samochodu silnik znajduje
się w fazie docierania, dlatego zużycie
oleju silnikowego powinno
ustabilizować się po przejechaniu
pierwszych 5000 ÷ 6000 km.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
61)
154)
Jeśli poziom jest niewystarczający,
należy odkręcić korek 4 zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
PŁYN DO
SPRYSKIWACZY SZYB
155) 156)
Jeśli poziom jest niewystarczający,
należy podnieść korek 3 zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
PŁYN HAMULCOWY
62)
157) 158)
Sprawdzić, czy płyn jest na poziomie
maksymalnym.
Jeśli poziom płynu w zbiorniku jest
niewystarczający, należy odkręcić korek
1 i dolać płynu opisanego w rozdziale
„Dane techniczne”.
OSTRZEŻENIE Należy dokładnie
oczyścić korek zbiornika i powierzchnię
wokół niego. Przy otwieraniu korka
należy zwracać szczególną uwagę, aby
ewentualne zanieczyszczenia nie
przedostały się do zbiornika.
Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem
o siatce mniejszej lub równej 0,12 mm.
165P2000167
182
OBSŁUGA I KONSERWACJA

OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć. Jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej niż
wskazano w „Wykazie czynności
przeglądów okresowych”.
OLEJ SYSTEMU
AKTYWACJI
AUTOMATYCZNEJ
SKRZYNI BIEGÓW
(zależnie od wyposażenia)
3)
Jeśli chodzi o sprawdzanie poziomu
oleju przekładniowego, należy zwracać
się wyłącznie do ASO marki Fiat.
AKUMULATOR
159) 160) 161)
63)
4)
Akumulator nie wymaga dolewania do
elektrolitu wody destylowanej.
Niemniej jednak wymagana jest
okresowa kontrola ze strony ASO marki
Fiat w celu zapewnienia odpowiedniej
wydajności akumulatora.
Wymiana akumulatora
W razie konieczności akumulator należy
wymienić na inny, oryginalny, o takich
samych parametrach.Jeśli chodzi o konserwację
akumulatora, należy zapoznać się ze
wskazówkami przekazanymi przez jego
producenta.
UŻYTECZNE ZALECENIA
DOTYCZĄCE
PRZEDŁUŻENIA
TRWAŁOŚCI
AKUMULATORA
Użyteczne zalecenia dotyczące
przedłużenia trwałości akumulatora
W celu uniknięcia szybkiego
rozładowania akumulatora i w celu
przedłużenia jego trwałości należy
przestrzegać skrupulatnie
następujących zaleceń:
przy parkowaniu samochodu
sprawdzić, czy drzwi, pokrywy
i schowki są dokładnie zamknięte, aby
uniknąć pozostawienia wewnątrz
nadwozia zaświeconych lamp
sufitowych;
wyłączyć lampy sufitowe: w każdym
bądź razie samochód wyposażony jest
w system automatycznego ich
wyłączania;
przy wyłączonym silniku nie
pozostawiać na dłuższy okres
włączonych urządzeń (np.
radioodtwarzacza, świateł awaryjnych
itp.);
przed jakąkolwiek interwencją
w zakresie instalacji elektrycznej
odłączyć zacisk z bieguna ujemnego
akumulatora.
Jeżeli po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne
wymagające ciągłego zasilania
elektrycznego (np. alarm) lub akcesoria
obciążające bilans elektryczny, należy
zwrócić się do ASO marki Fiat, w której
specjaliści określą całkowity pobór
prądu elektrycznego.
64)
OSTRZEŻENIE W wyniku odłączenia
akumulatora układ kierowniczy wymaga
konfiguracji, co zostanie
zasygnalizowane przez zaświecenie się
lampki sygnalizacyjnej
w zestawie
wskaźników (lub symbolu na
wyświetlaczu). Aby wykonać tę
procedurę, wystarczy obrócić
kierownicą w krańcowe jej położenia
lub po prostu jechać prosto przez około
sto metrów.
OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy okres czasu
w stanie naładowania mniejszym niż
50% ulega zasiarczeniu, zmniejsza się
jego pojemność, a tym samym
zdolność do uruchomienia samochodu.
183

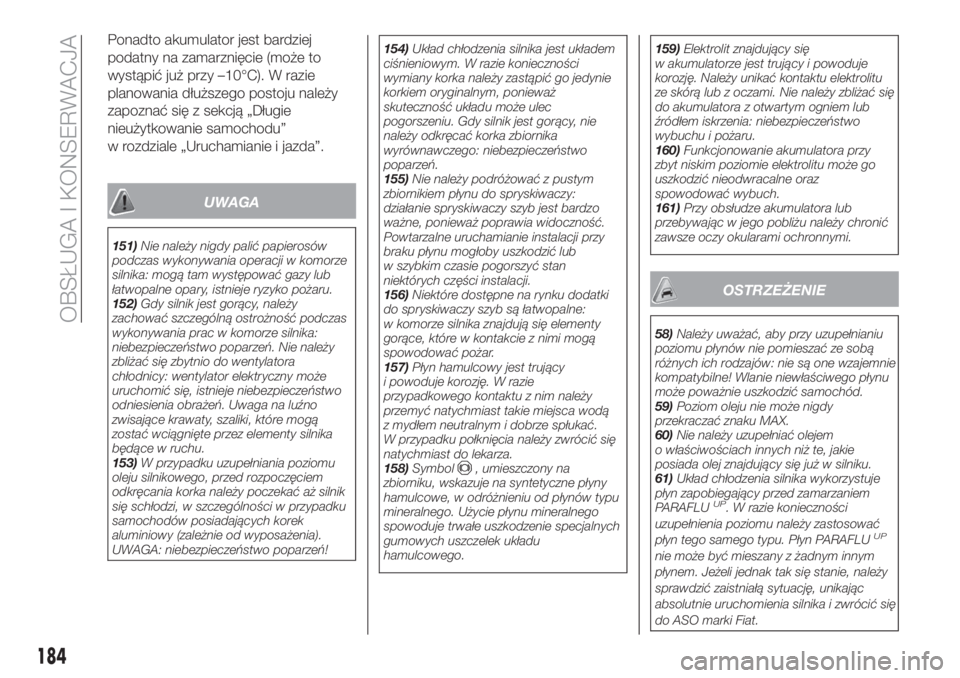

Ponadto akumulator jest bardziej
podatny na zamarznięcie (może to
wystąpić już przy –10°C). W razie
planowania dłuższego postoju należy
zapoznać się z sekcją „Długie
nieużytkowanie samochodu”
w rozdziale „Uruchamianie i jazda”.
UWAGA
151)Nie należy nigdy palić papierosów
podczas wykonywania operacji w komorze
silnika: mogą tam występować gazy lub
łatwopalne opary, istnieje ryzyko pożaru.
152)Gdy silnik jest gorący, należy
zachować szczególną ostrożność podczas
wykonywania prac w komorze silnika:
niebezpieczeństwo poparzeń. Nie należy
zbliżać się zbytnio do wentylatora
chłodnicy: wentylator elektryczny może
uruchomić się, istnieje niebezpieczeństwo
odniesienia obrażeń. Uwaga na luźno
zwisające krawaty, szaliki, które mogą
zostać wciągnięte przez elementy silnika
będące w ruchu.
153)W przypadku uzupełniania poziomu
oleju silnikowego, przed rozpoczęciem
odkręcania korka należy poczekać aż silnik
się schłodzi, w szczególności w przypadku
samochodów posiadających korek
aluminiowy (zależnie od wyposażenia).
UWAGA: niebezpieczeństwo poparzeń!154)Układ chłodzenia silnika jest układem
ciśnieniowym. W razie konieczności
wymiany korka należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
poparzeń.
155)Nie należy podróżować z pustym
zbiornikiem płynu do spryskiwaczy:
działanie spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia widoczność.
Powtarzalne uruchamianie instalacji przy
braku płynu mogłoby uszkodzić lub
w szybkim czasie pogorszyć stan
niektórych części instalacji.
156)Niektóre dostępne na rynku dodatki
do spryskiwaczy szyb są łatwopalne:
w komorze silnika znajdują się elementy
gorące, które w kontakcie z nimi mogą
spowodować pożar.
157)Płyn hamulcowy jest trujący
i powoduje korozję. W razie
przypadkowego kontaktu z nim należy
przemyć natychmiast takie miejsca wodą
z mydłem neutralnym i dobrze spłukać.
W przypadku połknięcia należy zwrócić się
natychmiast do lekarza.
158)Symbol
, umieszczony na
zbiorniku, wskazuje na syntetyczne płyny
hamulcowe, w odróżnieniu od płynów typu
mineralnego. Użycie płynu mineralnego
spowoduje trwałe uszkodzenie specjalnych
gumowych uszczelek układu
hamulcowego.159)Elektrolit znajdujący się
w akumulatorze jest trujący i powoduje
korozję. Należy unikać kontaktu elektrolitu
ze skórą lub z oczami. Nie należy zbliżać się
do akumulatora z otwartym ogniem lub
źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
160)Funkcjonowanie akumulatora przy
zbyt niskim poziomie elektrolitu może go
uszkodzić nieodwracalne oraz
spowodować wybuch.
161)Przy obsłudze akumulatora lub
przebywając w jego pobliżu należy chronić
zawsze oczy okularami ochronnymi.
OSTRZEŻENIE
58)Należy uważać, aby przy uzupełnianiu
poziomu płynów nie pomieszać ze sobą
różnych ich rodzajów: nie są one wzajemnie
kompatybilne! Wlanie niewłaściwego płynu
może poważnie uszkodzić samochód.
59)Poziom oleju nie może nigdy
przekraczać znaku MAX.
60)Nie należy uzupełniać olejem
o właściwościach innych niż te, jakie
posiada olej znajdujący się już w silniku.
61)Układ chłodzenia silnika wykorzystuje
płyn zapobiegający przed zamarzaniem
PARAFLU
UP. W razie konieczności
uzupełnienia poziomu należy zastosować
płyn tego samego typu. Płyn PARAFLU
UP
nie może być mieszany z żadnym innym
płynem. Jeżeli jednak tak się stanie, należy
sprawdzić zaistniałą sytuację, unikając
absolutnie uruchomienia silnika i zwrócić się
do ASO marki Fiat.
184
OBSŁUGA I KONSERWACJA

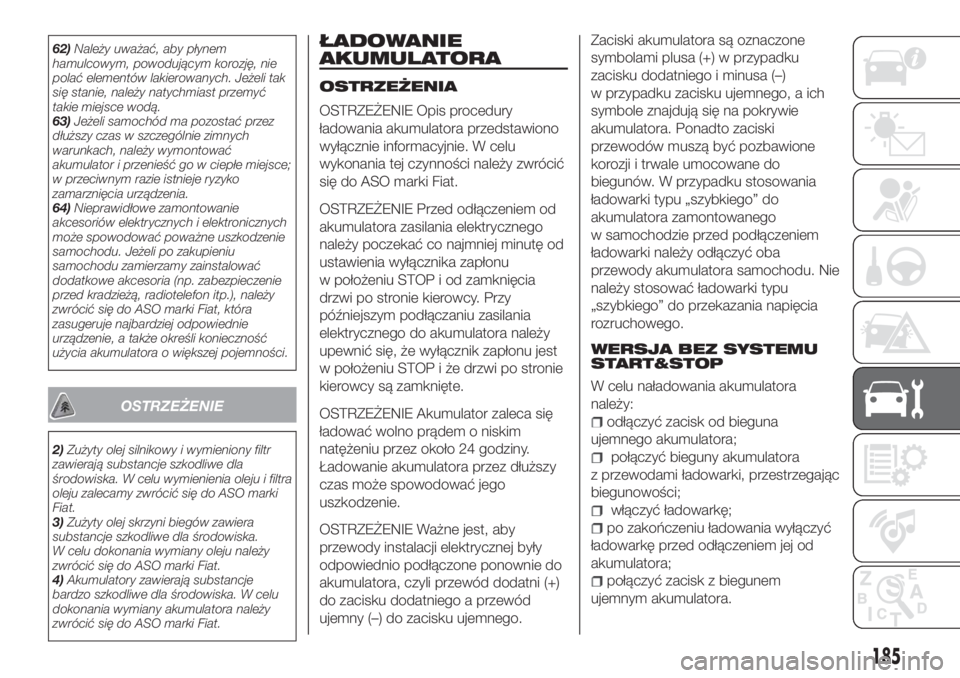

62)Należy uważać, aby płynem
hamulcowym, powodującym korozję, nie
polać elementów lakierowanych. Jeżeli tak
się stanie, należy natychmiast przemyć
takie miejsce wodą.
63)Jeżeli samochód ma pozostać przez
dłuższy czas w szczególnie zimnych
warunkach, należy wymontować
akumulator i przenieść go w ciepłe miejsce;
w przeciwnym razie istnieje ryzyko
zamarznięcia urządzenia.
64)Nieprawidłowe zamontowanie
akcesoriów elektrycznych i elektronicznych
może spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu
samochodu zamierzamy zainstalować
dodatkowe akcesoria (np. zabezpieczenie
przed kradzieżą, radiotelefon itp.), należy
zwrócić się do ASO marki Fiat, która
zasugeruje najbardziej odpowiednie
urządzenie, a także określi konieczność
użycia akumulatora o większej pojemności.
OSTRZEŻENIE
2)Zużyty olej silnikowy i wymieniony filtr
zawierają substancje szkodliwe dla
środowiska. W celu wymienienia oleju i filtra
oleju zalecamy zwrócić się do ASO marki
Fiat.
3)Zużyty olej skrzyni biegów zawiera
substancje szkodliwe dla środowiska.
W celu dokonania wymiany oleju należy
zwrócić się do ASO marki Fiat.
4)Akumulatory zawierają substancje
bardzo szkodliwe dla środowiska. W celu
dokonania wymiany akumulatora należy
zwrócić się do ASO marki Fiat.
ŁADOWANIE
AKUMULATORA
OSTRZEŻENIA
OSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tej czynności należy zwrócić
się do ASO marki Fiat.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia wyłącznika zapłonu
w położeniu STOP i od zamknięcia
drzwi po stronie kierowcy. Przy
późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że wyłącznik zapłonu jest
w położeniu STOP i że drzwi po stronie
kierowcy są zamknięte.
OSTRZEŻENIE Akumulator zaleca się
ładować wolno prądem o niskim
natężeniu przez około 24 godziny.
Ładowanie akumulatora przez dłuższy
czas może spowodować jego
uszkodzenie.
OSTRZEŻENIE Ważne jest, aby
przewody instalacji elektrycznej były
odpowiednio podłączone ponownie do
akumulatora, czyli przewód dodatni (+)
do zacisku dodatniego a przewód
ujemny (–) do zacisku ujemnego.Zaciski akumulatora są oznaczone
symbolami plusa (+) w przypadku
zacisku dodatniego i minusa (–)
w przypadku zacisku ujemnego, a ich
symbole znajdują się na pokrywie
akumulatora. Ponadto zaciski
przewodów muszą być pozbawione
korozji i trwale umocowane do
biegunów. W przypadku stosowania
ładowarki typu „szybkiego” do
akumulatora zamontowanego
w samochodzie przed podłączeniem
ładowarki należy odłączyć oba
przewody akumulatora samochodu. Nie
należy stosować ładowarki typu
„szybkiego” do przekazania napięcia
rozruchowego.
WERSJA BEZ SYSTEMU
START&STOP
W celu naładowania akumulatora
należy:
odłączyć zacisk od bieguna
ujemnego akumulatora;
połączyć bieguny akumulatora
z przewodami ładowarki, przestrzegając
biegunowości;
włączyć ładowarkę;
po zakończeniu ładowania wyłączyć
ładowarkę przed odłączeniem jej od
akumulatora;
połączyć zacisk z biegunem
ujemnym akumulatora.
185

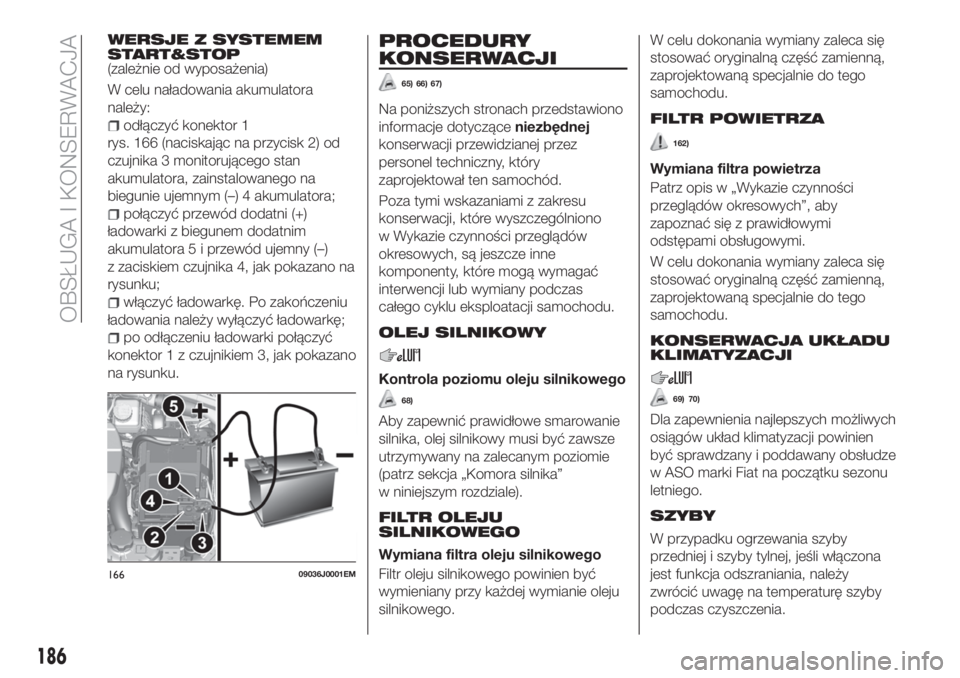

WERSJE Z SYSTEMEM
START&STOP
(zależnie od wyposażenia)
W celu naładowania akumulatora
należy:
odłączyć konektor 1
rys. 166 (naciskając na przycisk 2) od
czujnika 3 monitorującego stan
akumulatora, zainstalowanego na
biegunie ujemnym (–) 4 akumulatora;
połączyć przewód dodatni (+)
ładowarki z biegunem dodatnim
akumulatora 5 i przewód ujemny (–)
z zaciskiem czujnika 4, jak pokazano na
rysunku;
włączyć ładowarkę. Po zakończeniu
ładowania należy wyłączyć ładowarkę;
po odłączeniu ładowarki połączyć
konektor 1 z czujnikiem 3, jak pokazano
na rysunku.
PROCEDURY
KONSERWACJI
65) 66) 67)
Na poniższych stronach przedstawiono
informacje dotycząceniezbędnej
konserwacji przewidzianej przez
personel techniczny, który
zaprojektował ten samochód.
Poza tymi wskazaniami z zakresu
konserwacji, które wyszczególniono
w Wykazie czynności przeglądów
okresowych, są jeszcze inne
komponenty, które mogą wymagać
interwencji lub wymiany podczas
całego cyklu eksploatacji samochodu.
OLEJ SILNIKOWY
Kontrola poziomu oleju silnikowego
68)
Aby zapewnić prawidłowe smarowanie
silnika, olej silnikowy musi być zawsze
utrzymywany na zalecanym poziomie
(patrz sekcja „Komora silnika”
w niniejszym rozdziale).
FILTR OLEJU
SILNIKOWEGO
Wymiana filtra oleju silnikowego
Filtr oleju silnikowego powinien być
wymieniany przy każdej wymianie oleju
silnikowego.W celu dokonania wymiany zaleca się
stosować oryginalną część zamienną,
zaprojektowaną specjalnie do tego
samochodu.
FILTR POWIETRZA
162)
Wymiana filtra powietrza
Patrz opis w „Wykazie czynności
przeglądów okresowych”, aby
zapoznać się z prawidłowymi
odstępami obsługowymi.
W celu dokonania wymiany zaleca się
stosować oryginalną część zamienną,
zaprojektowaną specjalnie do tego
samochodu.
KONSERWACJA UKŁADU
KLIMATYZACJI
69) 70)
Dla zapewnienia najlepszych możliwych
osiągów układ klimatyzacji powinien
być sprawdzany i poddawany obsłudze
w ASO marki Fiat na początku sezonu
letniego.
SZYBY
W przypadku ogrzewania szyby
przedniej i szyby tylnej, jeśli włączona
jest funkcja odszraniania, należy
zwrócić uwagę na temperaturę szyby
podczas czyszczenia.
16609036J0001EM
186
OBSŁUGA I KONSERWACJA

Należy również zwrócić uwagę, czy
dzieci nie dotykają ogrzewanej
powierzchni szyby. Szyba może być
ciepła.
Nie należy nigdy stosować do
czyszczenia powierzchni szyb
detergentu typu ściernego.
Nie należy używać skrobaczek lub
ostrych narzędzi, które mogłyby
porysować szyby.
Aby oczyścić lusterko wsteczne, należy
spryskać detergentem szmatkę, którą
zamierza się użyć do czyszczenia. Nie
należy natryskiwać detergentu
bezpośrednio na szybę.
W przypadku czyszczenia szyby gorącą
wodą istnieje ryzyko usunięcia
ewentualnych etykiet naklejonych na
szybę.

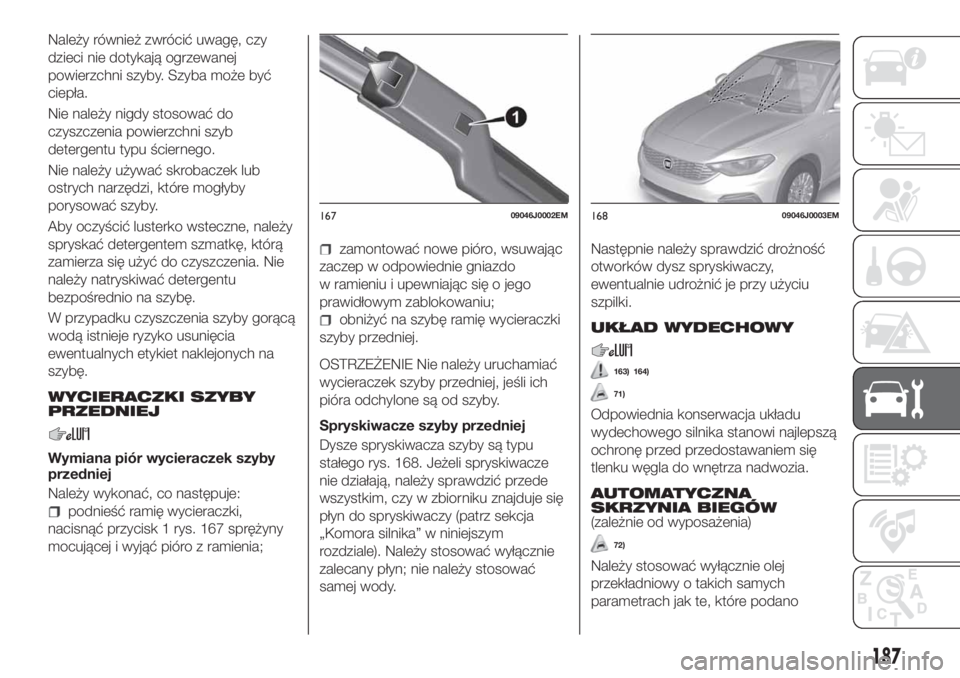

WYCIERACZKI SZYBY
PRZEDNIEJ
Wymiana piór wycieraczek szyby
przedniej
Należy wykonać, co następuje:
podnieść ramię wycieraczki,
nacisnąć przycisk 1 rys. 167 sprężyny
mocującej i wyjąć pióro z ramienia;
zamontować nowe pióro, wsuwając
zaczep w odpowiednie gniazdo
w ramieniu i upewniając się o jego
prawidłowym zablokowaniu;
obniżyć na szybę ramię wycieraczki
szyby przedniej.
OSTRZEŻENIE Nie należy uruchamiać
wycieraczek szyby przedniej, jeśli ich
pióra odchylone są od szyby.
Spryskiwacze szyby przedniej
Dysze spryskiwacza szyby są typu
stałego rys. 168. Jeżeli spryskiwacze
nie działają, należy sprawdzić przede
wszystkim, czy w zbiorniku znajduje się
płyn do spryskiwaczy (patrz sekcja
„Komora silnika” w niniejszym
rozdziale). Należy stosować wyłącznie
zalecany płyn; nie należy stosować
samej wody.Następnie należy sprawdzić drożność
otworków dysz spryskiwaczy,
ewentualnie udrożnić je przy użyciu
szpilki.
UKŁAD WYDECHOWY
163) 164)
71)
Odpowiednia konserwacja układu
wydechowego silnika stanowi najlepszą
ochronę przed przedostawaniem się
tlenku węgla do wnętrza nadwozia.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
(zależnie od wyposażenia)
72)
Należy stosować wyłącznie olej
przekładniowy o takich samych
parametrach jak te, które podano
16709046J0002EM16809046J0003EM
187

w tabeli „Materiały eksploatacyjne”
(patrz rozdział „Dane techniczne”).
Specjalne dodatki
Nie należy dodawać żadnego typu
dodatków do oleju automatycznej
skrzyni biegów. Olej do automatycznej
skrzyni biegów jest to bowiem produkt
opracowany specjalnie do tego
samochodu i dodawanie do niego
jakichkolwiek dodatków może jedynie
pogorszyć osiągi samochodu.
Należy unikać stosowania
uszczelniaczy do skrzyń biegów,
ponieważ mogą one niekorzystnie
wpłynąć na sprawność uszczelnień
automatycznej skrzyni biegów.
OSTRZEŻENIE Nie należy stosować
substancji chemicznych do mycia
skrzyni, ponieważ mogą one uszkodzić
jej komponenty.
Częstotliwość wymiany oleju
W normalnych warunkach eksploatacji
samochodu nie ma konieczności
dokonywania wymiany oleju
przekładniowego.
W razie zauważenia wycieków oleju lub
rozpoznania anomalii w działaniu
skrzyni biegów, należy poddać ją
natychmiastowej kontroli w ASO marki
Fiat.
OSTRZEŻENIE Jazda samochodem
z niewystarczającym poziomem oleju
może spowodować poważne
uszkodzenia w skrzyni biegów.
UWAGA
162)Układ dolotowy powietrza (filtr
powietrza, gumowe przewody itd.) może
pełnić funkcję ochronną w przypadku
zjawiska zwanego „backfire”
(niekontrolowane wybuchy mieszanki
paliwowo-powietrznej w kolektorze
dolotowym silnika). NIE NALEŻY
WYJMOWAĆ tego systemu w innych
sytuacjach niż konieczność
przeprowadzenia czynności naprawczych
lub konserwacyjnych. Przed
uruchomieniem silnika należy upewnić się,
że system nie jest zdemontowany:
nieprzestrzeganie tego środka ostrożności
może doprowadzić do poważnych
obrażeń.
163)Emisje spalin są bardzo niebezpieczne
i mogą doprowadzić do śmierci. Spaliny
zawierają bowiem tlenek węgla, czyli
bezwonny i bezbarwny gaz, który w razie
wdychania go może spowodować
omdlenia i zatrucia.164)Układ wydechowy może osiągać
wysokie temperatury i w przypadku
parkowania na materiałach łatwopalnych
może doprowadzić do pożaru. Zapalić
mogą się również suche liście i trawa, jeśli
zetkną się z elementami układu
wydechowego. Należy unikać parkowania
samochodu lub korzystania z niego
w sytuacjach, w których układ wydechowy
mógłby zetknąć się z materiałem
łatwopalnym.
OSTRZEŻENIE
65)Najlepiej powierzyć konserwację
samochodu ASO marki Fiat. Niemniej
jednak w przypadku samodzielnego
wykonywania operacji okresowych
i niewielkich czynności konserwacyjnych
w samochodzie zaleca się stosować
odpowiednie narzędzia, oryginalne części
zamienne i wymagane płyny. Nie należy
wykonywać żadnych interwencji bez
posiadania niezbędnego doświadczenia.
66)Niewłaściwa konserwacja samochodu
lub brak wykonywania czynności
serwisowych i napraw (gdy są wymagane)
może powodować bardziej kosztowne
naprawy, uszkodzenia innych
komponentów lub negatywny wpływ na
osiągi samochodu. Należy natychmiast
poddawać kontroli w ASO marki Fiat
ewentualne nieprawidłowości w działaniu.
188
OBSŁUGA I KONSERWACJA
