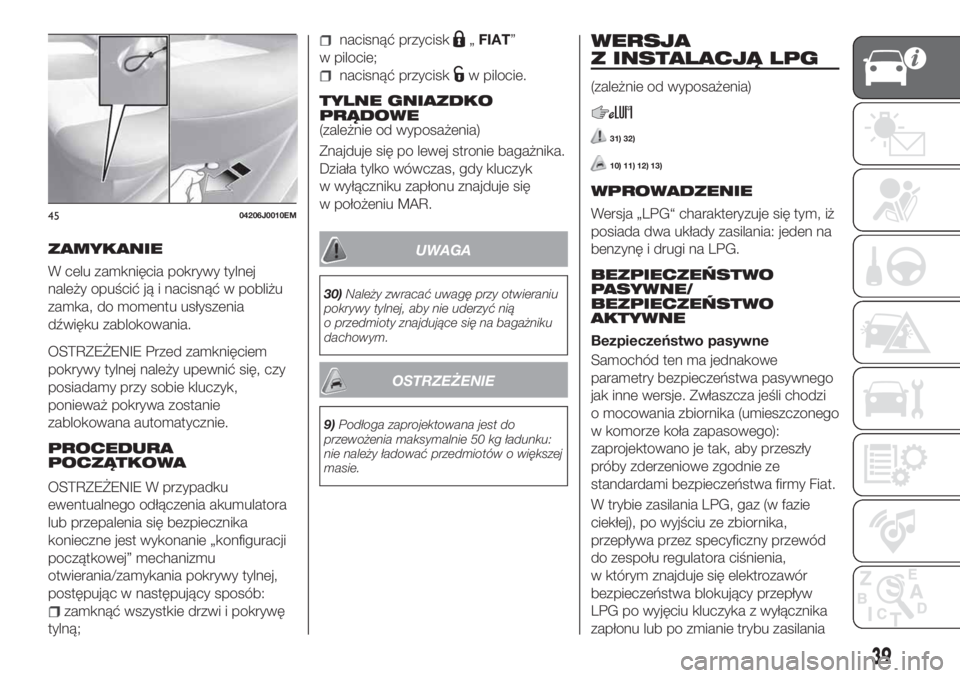

ZAMYKANIE
W celu zamknięcia pokrywy tylnej
należy opuścić ją i nacisnąć w pobliżu
zamka, do momentu usłyszenia
dźwięku zablokowania.
OSTRZEŻENIE Przed zamknięciem
pokrywy tylnej należy upewnić się, czy
posiadamy przy sobie kluczyk,
ponieważ pokrywa zostanie
zablokowana automatycznie.
PROCEDURA
POCZĄTKOWA
OSTRZEŻENIE W przypadku
ewentualnego odłączenia akumulatora
lub przepalenia się bezpiecznika
konieczne jest wykonanie „konfiguracji
początkowej” mechanizmu
otwierania/zamykania pokrywy tylnej,
postępując w następujący sposób:
zamknąć wszystkie drzwi i pokrywę
tylną;
nacisnąć przycisk„FIAT”
w pilocie;
nacisnąć przyciskw pilocie.
TYLNE GNIAZDKO
PRĄDOWE
(zależnie od wyposażenia)
Znajduje się po lewej stronie bagażnika.
Działa tylko wówczas, gdy kluczyk
w wyłączniku zapłonu znajduje się
w położeniu MAR.
UWAGA
30)Należy zwracać uwagę przy otwieraniu
pokrywy tylnej, aby nie uderzyć nią
o przedmioty znajdujące się na bagażniku
dachowym.
OSTRZEŻENIE
9)Podłoga zaprojektowana jest do
przewożenia maksymalnie 50 kg ładunku:
nie należy ładować przedmiotów o większej
masie.
WERSJA
Z INSTALACJĄ LPG
(zależnie od wyposażenia)
31) 32)
10) 11) 12) 13)
WPROWADZENIE
Wersja „LPG“ charakteryzuje się tym, iż
posiada dwa układy zasilania: jeden na
benzynę i drugi na LPG.
BEZPIECZEŃSTWO
PASYWNE/
BEZPIECZEŃSTWO
AKTYWNE
Bezpieczeństwo pasywne
Samochód ten ma jednakowe
parametry bezpieczeństwa pasywnego
jak inne wersje. Zwłaszcza jeśli chodzi
o mocowania zbiornika (umieszczonego
w komorze koła zapasowego):
zaprojektowano je tak, aby przeszły
próby zderzeniowe zgodnie ze
standardami bezpieczeństwa firmy Fiat.
W trybie zasilania LPG, gaz (w fazie
ciekłej), po wyjściu ze zbiornika,
przepływa przez specyficzny przewód
do zespołu regulatora ciśnienia,
w którym znajduje się elektrozawór
bezpieczeństwa blokujący przepływ
LPG po wyjęciu kluczyka z wyłącznika
zapłonu lub po zmianie trybu zasilania
4504206J0010EM
39
Page 42 of 260

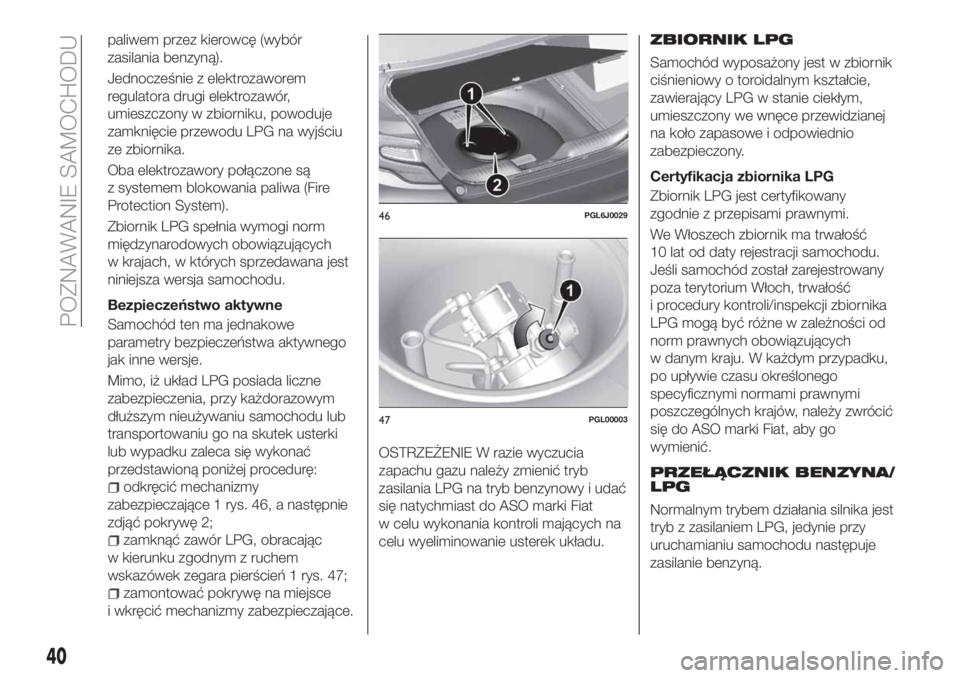

paliwem przez kierowcę (wybór
zasilania benzyną).
Jednocześnie z elektrozaworem
regulatora drugi elektrozawór,
umieszczony w zbiorniku, powoduje
zamknięcie przewodu LPG na wyjściu
ze zbiornika.
Oba elektrozawory połączone są
z systemem blokowania paliwa (Fire
Protection System).
Zbiornik LPG spełnia wymogi norm
międzynarodowych obowiązujących
w krajach, w których sprzedawana jest
niniejsza wersja samochodu.
Bezpieczeństwo aktywne
Samochód ten ma jednakowe
parametry bezpieczeństwa aktywnego
jak inne wersje.
Mimo, iż układ LPG posiada liczne
zabezpieczenia, przy każdorazowym
dłuższym nieużywaniu samochodu lub
transportowaniu go na skutek usterki
lub wypadku zaleca się wykonać
przedstawioną poniżej procedurę:
odkręcić mechanizmy
zabezpieczające 1 rys. 46, a następnie
zdjąć pokrywę 2;
zamknąć zawór LPG, obracając
w kierunku zgodnym z ruchem
wskazówek zegara pierścień 1 rys. 47;
zamontować pokrywę na miejsce
i wkręcić mechanizmy zabezpieczające.
OSTRZEŻENIE W razie wyczucia
zapachu gazu należy zmienić tryb
zasilania LPG na tryb benzynowy i udać
się natychmiast do ASO marki Fiat
w celu wykonania kontroli mających na
celu wyeliminowanie usterek układu.ZBIORNIK LPG
Samochód wyposażony jest w zbiornik
ciśnieniowy o toroidalnym kształcie,
zawierający LPG w stanie ciekłym,
umieszczony we wnęce przewidzianej
na koło zapasowe i odpowiednio
zabezpieczony.
Certyfikacja zbiornika LPG
Zbiornik LPG jest certyfikowany
zgodnie z przepisami prawnymi.
We Włoszech zbiornik ma trwałość
10 lat od daty rejestracji samochodu.
Jeśli samochód został zarejestrowany
poza terytorium Włoch, trwałość
i procedury kontroli/inspekcji zbiornika
LPG mogą być różne w zależności od
norm prawnych obowiązujących
w danym kraju. W każdym przypadku,
po upływie czasu określonego
specyficznymi normami prawnymi
poszczególnych krajów, należy zwrócić
się do ASO marki Fiat, aby go
wymienić.
PRZEŁĄCZNIK BENZYNA/
LPG
Normalnym trybem działania silnika jest
tryb z zasilaniem LPG, jedynie przy
uruchamianiu samochodu następuje
zasilanie benzyną.
46PGL6J0029
47PGL00003
40
POZNAWANIE SAMOCHODU
Page 43 of 260

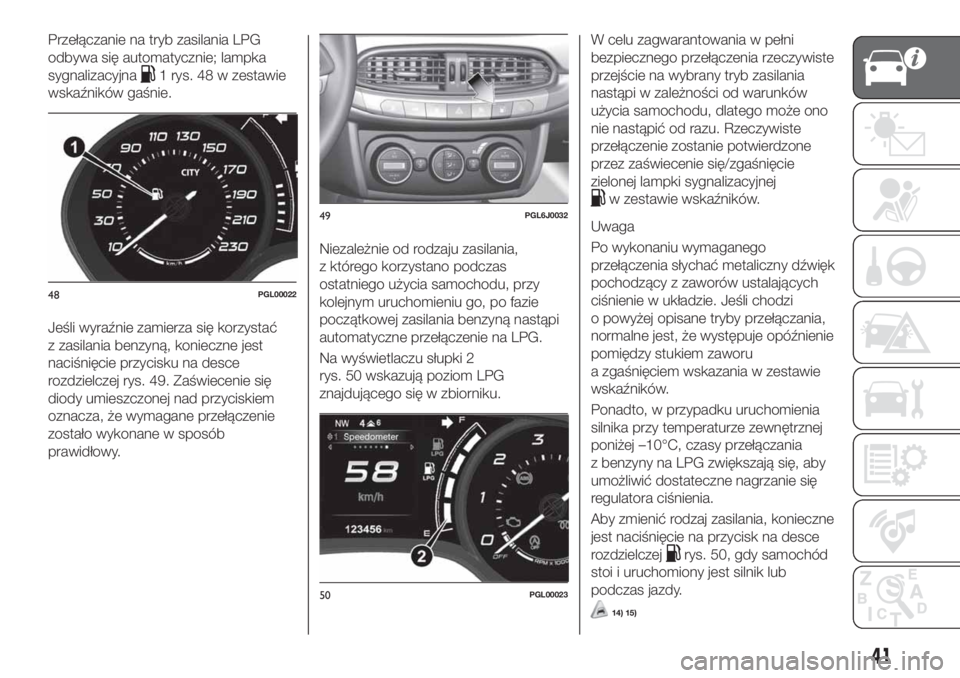

Przełączanie na tryb zasilania LPG
odbywa się automatycznie; lampka
sygnalizacyjna
1 rys. 48 w zestawie
wskaźników gaśnie.
Jeśli wyraźnie zamierza się korzystać
z zasilania benzyną, konieczne jest
naciśnięcie przycisku na desce
rozdzielczej rys. 49. Zaświecenie się
diody umieszczonej nad przyciskiem
oznacza, że wymagane przełączenie
zostało wykonane w sposób
prawidłowy.Niezależnie od rodzaju zasilania,
z którego korzystano podczas
ostatniego użycia samochodu, przy
kolejnym uruchomieniu go, po fazie
początkowej zasilania benzyną nastąpi
automatyczne przełączenie na LPG.
Na wyświetlaczu słupki 2
rys. 50 wskazują poziom LPG
znajdującego się w zbiorniku.W celu zagwarantowania w pełni
bezpiecznego przełączenia rzeczywiste
przejście na wybrany tryb zasilania
nastąpi w zależności od warunków
użycia samochodu, dlatego może ono
nie nastąpić od razu. Rzeczywiste
przełączenie zostanie potwierdzone
przez zaświecenie się/zgaśnięcie
zielonej lampki sygnalizacyjnej
w zestawie wskaźników.
Uwaga
Po wykonaniu wymaganego
przełączenia słychać metaliczny dźwięk
pochodzący z zaworów ustalających
ciśnienie w układzie. Jeśli chodzi
o powyżej opisane tryby przełączania,
normalne jest, że występuje opóźnienie
pomiędzy stukiem zaworu
a zgaśnięciem wskazania w zestawie
wskaźników.
Ponadto, w przypadku uruchomienia
silnika przy temperaturze zewnętrznej
poniżej –10°C, czasy przełączania
z benzyny na LPG zwiększają się, aby
umożliwić dostateczne nagrzanie się
regulatora ciśnienia.
Aby zmienić rodzaj zasilania, konieczne
jest naciśnięcie na przycisk na desce
rozdzielczej
rys. 50, gdy samochód
stoi i uruchomiony jest silnik lub
podczas jazdy.
14) 15)
48PGL00022
49PGL6J0032
50PGL00023
41
Page 44 of 260

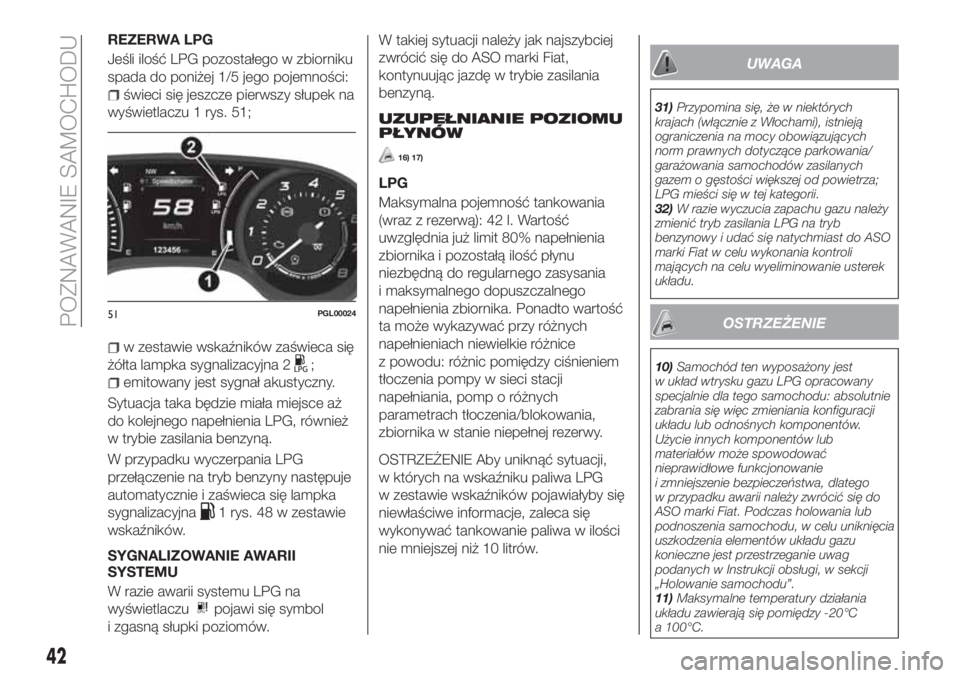

REZERWA LPG
Jeśli ilość LPG pozostałego w zbiorniku
spada do poniżej 1/5 jego pojemności:
świeci się jeszcze pierwszy słupek na
wyświetlaczu 1 rys. 51;
w zestawie wskaźników zaświeca się
żółta lampka sygnalizacyjna 2
;
emitowany jest sygnał akustyczny.
Sytuacja taka będzie miała miejsce aż
do kolejnego napełnienia LPG, również
w trybie zasilania benzyną.
W przypadku wyczerpania LPG
przełączenie na tryb benzyny następuje
automatycznie i zaświeca się lampka
sygnalizacyjna
1 rys. 48 w zestawie
wskaźników.
SYGNALIZOWANIE AWARII
SYSTEMU
W razie awarii systemu LPG na
wyświetlaczu
pojawi się symbol
i zgasną słupki poziomów.W takiej sytuacji należy jak najszybciej
zwrócić się do ASO marki Fiat,
kontynuując jazdę w trybie zasilania
benzyną.
UZUPEŁNIANIE POZIOMU
PŁYNÓW
16) 17)
LPG
Maksymalna pojemność tankowania
(wraz z rezerwą): 42 l. Wartość
uwzględnia już limit 80% napełnienia
zbiornika i pozostałą ilość płynu
niezbędną do regularnego zasysania
i maksymalnego dopuszczalnego
napełnienia zbiornika. Ponadto wartość
ta może wykazywać przy różnych
napełnieniach niewielkie różnice
z powodu: różnic pomiędzy ciśnieniem
tłoczenia pompy w sieci stacji
napełniania, pomp o różnych
parametrach tłoczenia/blokowania,
zbiornika w stanie niepełnej rezerwy.
OSTRZEŻENIE Aby uniknąć sytuacji,
w których na wskaźniku paliwa LPG
w zestawie wskaźników pojawiałyby się
niewłaściwe informacje, zaleca się
wykonywać tankowanie paliwa w ilości
nie mniejszej niż 10 litrów.
UWAGA
31)Przypomina się, że w niektórych
krajach (włącznie z Włochami), istnieją
ograniczenia na mocy obowiązujących
norm prawnych dotyczące parkowania/
garażowania samochodów zasilanych
gazem o gęstości większej od powietrza;
LPG mieści się w tej kategorii.
32)W razie wyczucia zapachu gazu należy
zmienić tryb zasilania LPG na tryb
benzynowy i udać się natychmiast do ASO
marki Fiat w celu wykonania kontroli
mających na celu wyeliminowanie usterek
układu.
OSTRZEŻENIE
10)Samochód ten wyposażony jest
w układ wtrysku gazu LPG opracowany
specjalnie dla tego samochodu: absolutnie
zabrania się więc zmieniania konfiguracji
układu lub odnośnych komponentów.
Użycie innych komponentów lub
materiałów może spowodować
nieprawidłowe funkcjonowanie
i zmniejszenie bezpieczeństwa, dlatego
w przypadku awarii należy zwrócić się do
ASO marki Fiat. Podczas holowania lub
podnoszenia samochodu, w celu uniknięcia
uszkodzenia elementów układu gazu
konieczne jest przestrzeganie uwag
podanych w Instrukcji obsługi, w sekcji
„Holowanie samochodu”.
11)Maksymalne temperatury działania
układu zawierają się pomiędzy -20°C
a 100°C.
51PGL00024
42
POZNAWANIE SAMOCHODU
Page 45 of 260
12)W przypadku lakierowania w komorze
zbiornik LPG musi być wymontowany
z samochodu, a następnie odpowiednio
zamontowany przez ASO marki Fiat. Mimo,
iż układ LPG posiada liczne zabezpieczenia,
przy każdorazowym dłuższym nieużywaniu
samochodu lub transportowaniu go na
skutek usterki lub wypadku zaleca się
wykonać przedstawioną poniżej procedurę:
odkręcić mechanizmy zabezpieczające od
pokrywy zbiornika LPG, a następnie wyjąć
go. Zamknąć zawór LPG, obracając
pokrętłem w kierunku zgodnym z ruchem
wskazówek zegara (patrz opis przy haśle
„Bezpieczeństwo pasywne/bezpieczeństwo
aktywne”). Zamontować z powrotem
pokrywę i wkręcić urządzenia mocujące.
13)Po wykonaniu wymaganego
przełączenia słychać metaliczny dźwięk
pochodzący z zaworów ustalających
ciśnienie w układzie. Jeśli chodzi o powyżej
opisane tryby przełączania, normalne jest,
że występuje opóźnienie pomiędzy stukiem
zaworu a zgaśnięciem wskazania
w zestawie wskaźników.
14)Nie należy przełączać pomiędzy dwoma
trybami działania w trakcie fazy
uruchamiania silnika.15)W szczególnych warunkach użycia,
takich jak uruchamianie i praca w niskiej
temperaturze otoczenia lub dostarczanie
LPG o niskiej zawartości Propanu, system
może tymczasowo przełączyć tryb działania
na zasilanie benzyną, bez wyświetlania
wskazań o przełączeniu w zestawie
wskaźników. W przypadku ograniczonego
poziomu LPG w zbiorniku lub żądania
lepszych osiągów (np. podczas
wyprzedzania, w sytuacji, w której
samochód jest całkowicie obciążony,
podczas przekraczania dużych wzniesień),
system może przełączyć działanie
automatycznie na tryb zasilania benzyną,
w celu zapewnienia zwiększenia żądanej
mocy silnika; w tego typu sytuacji
przełączenie sygnalizowane jest przez
zaświecenie się zielonej lampki
sygnalizacyjnej
w zestawie wskaźników.
W momencie ustania wymienionych
powyżej warunków system powraca
automatycznie do trybu zasilania LPG,
a zielona lampka sygnalizacyjna
gaśnie.
Aby umożliwić opisane powyżej
przełączenie automatyczne, należy upewnić
się, że w zbiorniku zawsze znajduje się
wystarczająca ilość paliwa.
16)Surowo zabrania się stosowania
jakiegokolwiek typu dodatku do LPG.
Okresowo (przynajmniej raz na sześć
miesięcy) zaleca się wyczerpać LPG
znajdujący się w zbiorniku i przy pierwszym
tankowaniu sprawdzić, czy nie przekracza
maksymalnej przewidzianej pojemności 42 l
(wraz z rezerwą) (przy tolerancji 1 litrów
w nadmiarze). W przypadku rozpoznania
wartości wyższej od 42 litrów (włącznie
z rezerwą), należy koniecznie natychmiast
zwrócić się do ASO marki Fiat.17)Należy używać wyłącznie LPG
przeznaczonego do napędów
samochodowych.
43
Page 46 of 260

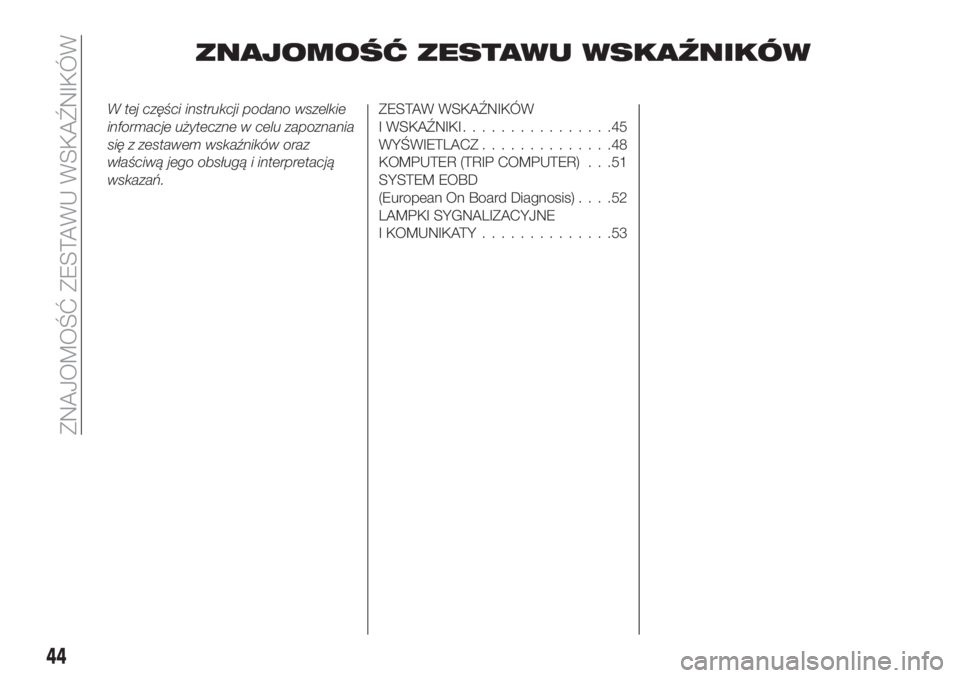

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.ZESTAW WSKAŹNIKÓW
I WSKAŹNIKI................45
WYŚWIETLACZ..............48
KOMPUTER (TRIP COMPUTER) . . .51
SYSTEM EOBD
(European On Board Diagnosis)....52
LAMPKI SYGNALIZACYJNE
I KOMUNIKATY..............53
44
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
Page 47 of 260

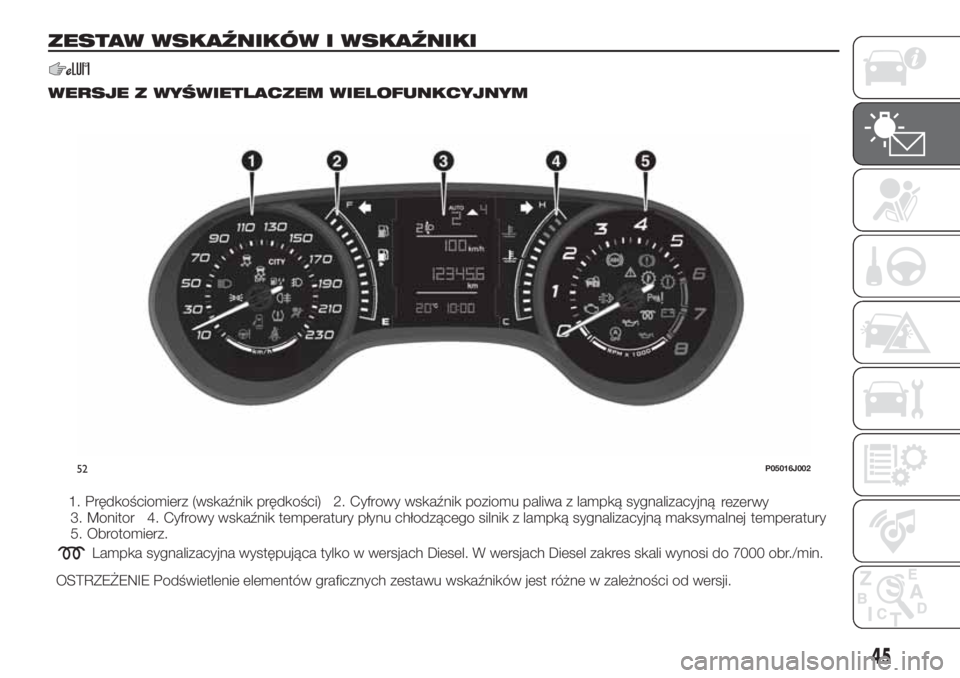

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI

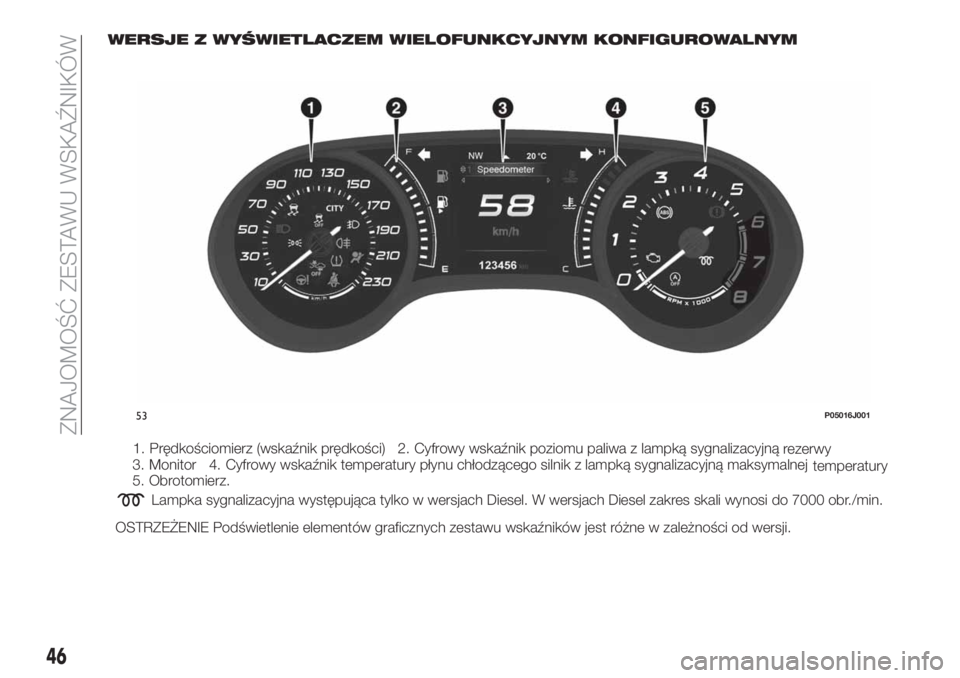

WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM
1. Prędkościomierz (wskaźnik prędkości) 2. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną
3. Monitor 4. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej
5. Obrotomierz.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel. W wersjach Diesel zakres skali wynosi do 7000 obr./min.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
52P05016J002
45
rezerwy
temperatury
Page 48 of 260
WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM KONFIGUROWALNYM
1. Prędkościomierz (wskaźnik prędkości) 2. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną
3. Monitor 4. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej
5. Obrotomierz.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel. W wersjach Diesel zakres skali wynosi do 7000 obr./min.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
53P05016J001
46
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
temperatury rezerwy
Page 49 of 260

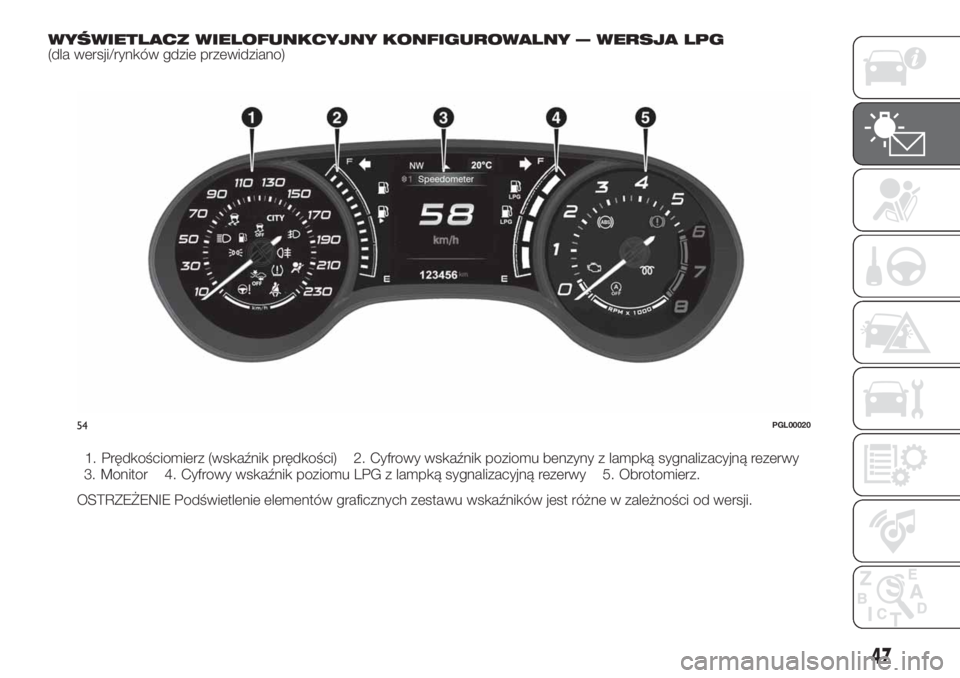

WYŚWIETLACZ WIELOFUNKCYJNY KONFIGUROWALNY — WERSJA LPG(dla wersji/rynków gdzie przewidziano)
1. Prędkościomierz (wskaźnik prędkości) 2. Cyfrowy wskaźnik poziomu benzyny z lampką sygnalizacyjną rezerwy
3. Monitor 4. Cyfrowy wskaźnik poziomu LPG z lampką sygnalizacyjną rezerwy 5. Obrotomierz.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
54PGL00020
47
Page 50 of 260
WYŚWIETLACZ
OPIS
Samochód wyposażony jest
w wyświetlacz przedstawiający
informacje niezbędne kierowcy podczas
jazdy samochodem.
GEAR SHIFT INDICATOR
System Gear Shift Indicator (GSI), za
pośrednictwem odpowiedniego
wskazania na wyświetlaczu, sugeruje
kierowcy moment, w którym ma on
dokonać zmiany biegu.
Za pomocą systemu GSI kierowca jest
informowany o tym, że zmiana biegu
w danym momencie umożliwiłaby
niższe zużycie paliwa.
Gdy na ekranie zostanie wyświetlona
ikona
GSI zasugeruje przejście na
bieg o przełożeniu wyższym, natomiast
gdy na ekranie zostanie wyświetlona
ikona
GSI zasugeruje przejście na
bieg o przełożeniu niższym.
Wskazanie na wyświetlaczu będzie się
świecić do momentu zmiany biegu
przez kierowcę lub do momentu,
w którym warunki jazdy nie powrócą do
takich, w których nie będzie konieczna
zmiana biegu w celu optymalizacji
zużycia paliwa.
WYŚWIETLACZ
WIELOFUNKCYJNY

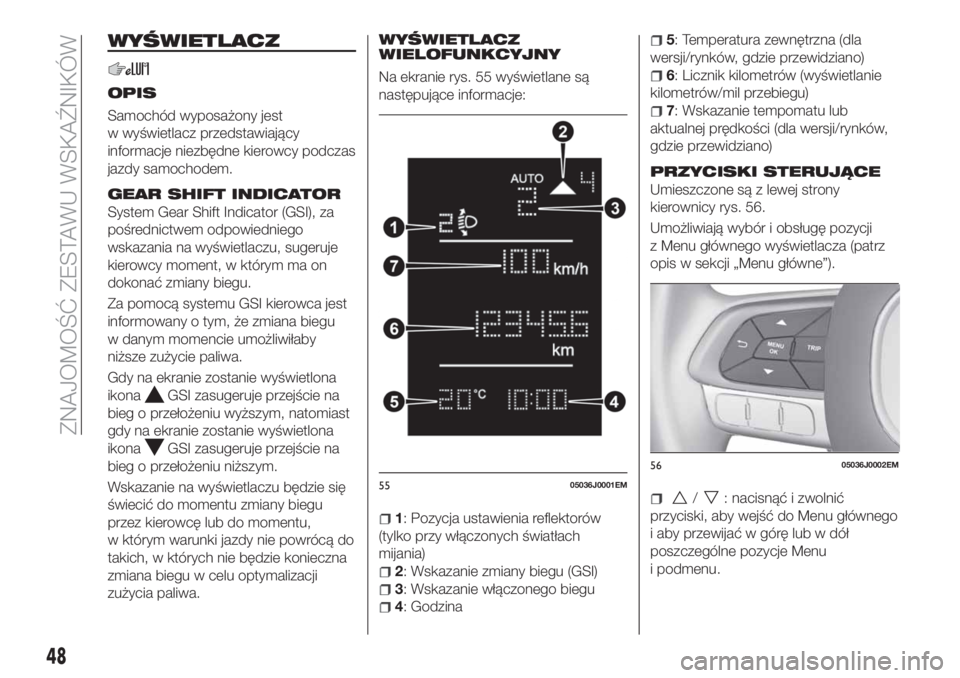

Na ekranie rys. 55 wyświetlane są
następujące informacje:
1: Pozycja ustawienia reflektorów
(tylko przy włączonych światłach
mijania)
2: Wskazanie zmiany biegu (GSI)
3: Wskazanie włączonego biegu
4: Godzina
5: Temperatura zewnętrzna (dla
wersji/rynków, gdzie przewidziano)
6: Licznik kilometrów (wyświetlanie
kilometrów/mil przebiegu)
7: Wskazanie tempomatu lub
aktualnej prędkości (dla wersji/rynków,
gdzie przewidziano)
PRZYCISKI STERUJĄCE
Umieszczone są z lewej strony
kierownicy rys. 56.
Umożliwiają wybór i obsługę pozycji
z Menu głównego wyświetlacza (patrz
opis w sekcji „Menu główne”).
/: nacisnąć i zwolnić
przyciski, aby wejść do Menu głównego
i aby przewijać w górę lub w dół
poszczególne pozycje Menu
i podmenu.5505036J0001EM
5605036J0002EM
48
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
