FIAT TIPO 4DOORS 2018 Knjižica s uputama za uporabu i održavanje (in Croatian)

14610016J0003EM
14710016J0001EM
14810016J0002EM

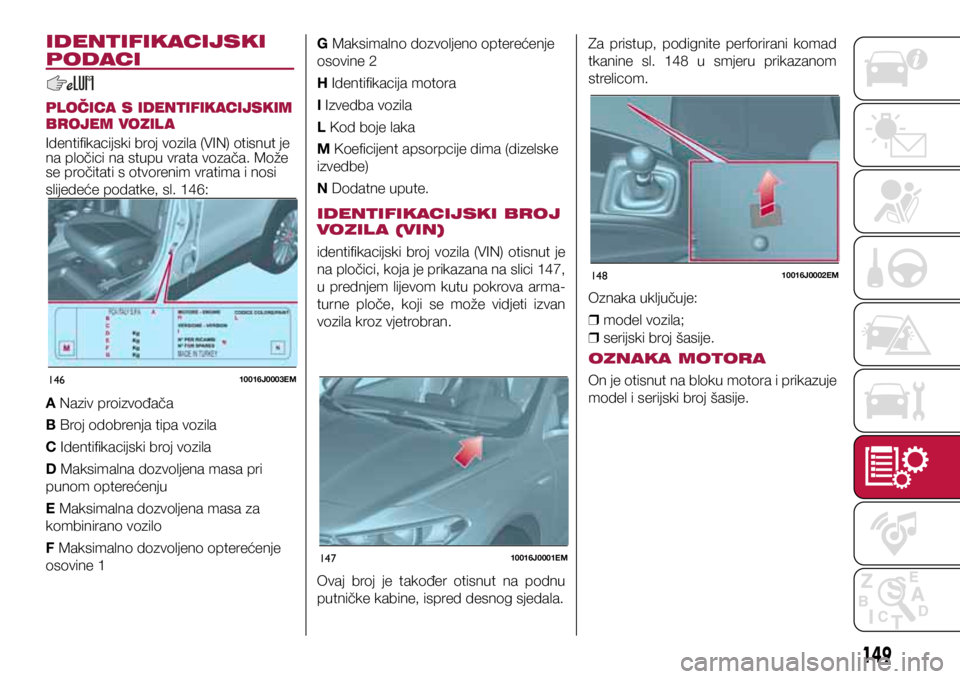

IDENTIFIKACIJSKI
PODACI
PLOČICA S IDENTIFIKACIJSKIM
BROJEM VOZIL A
Identifikacijski broj vozila (VIN) otisnut je
na pločici na stupu vrata vozača. Može
se pročitati s otvorenim vratima i nosi
slijedeće podatke, sl. 146:
A Naziv proizvođača
B Broj odobrenja tipa vozila
C Identifikacijski broj vozila
D Maksimalna dozvoljena masa pri
punom opterećenju
E Maksimalna dozvoljena masa za
kombinirano vozilo
F Maksimalno dozvoljeno opterećenje
osovine 1G Maksimalno dozvoljeno opterećenje
osovine 2
H Identifikacija motora
I Izvedba vozila
L Kod boje laka
M Koeficijent apsorpcije dima (dizelske
izvedbe)
N Dodatne upute.
IDENTIFIKACIJSKI BROJ
VOZIL A (VIN)
identifikacijski broj vozila (VIN) otisnut je
na pločici, koja je prikazana na slici 147,
u prednjem lijevom kutu pokrova arma-
turne ploče, koji se može vidjeti izvan
vozila kroz vjetrobran.
Ovaj broj je također otisnut na podnu
putničke kabine, ispred desnog sjedala.Za pristup, podignite perforirani komad
tkanine sl. 148 u smjeru prikazanom
strelicom.
Oznaka uključuje:

❒ model vozila;

❒ serijski broj šasije.
OZNAKA MOTORA
On je otisnut na bloku motora i prikazuje
model i serijski broj šasije.
149

MOTOR
164)
Izvedbe1.4 16V 95 KSr 1.6 E.torQ
Kod motora 843A100055268036
Vrsta Otto Otto
Broj i raspored cilindara 4 u liniji4 u liniji
Provrt i hod klipova (mm) 72 x 8477 x 85,8
Ukupna zapremina (cm3) 1368 1598
Odnos kompresije 11 ± 0,211 ± 0,15
Maksimalna snaga (EC) (kW) 7081
pri broju okretaja motora (okr/min) 60005500
Maksimalni okretni moment (EC) (Nm) 127152
pri broju okretaja (okr/min) 45004500
Svjećice NGK – DCPR7E-N-10 ili BOSCH-YR7DEU NGK – ZKR7B1 – 10
Gorivo Bezolovni benzin 95 RON (EN 228
specifikacija) Bezolovni benzin 95 RON (EN 228
specifikacija)
150
XILRM6OI :TIGMJMOEGMNI

Izvedbe1.3 MultiJet 95 KS E6 / E6
ECO 1.3 MultiJet 95 KS (E5(*)
1.6 MultiJet
Kod motora 55266963199B1000 940C1000
Vrsta DizelDizel Dizel
Broj i raspored cilindara 4 u liniji4 u liniji 4 u liniji
Provrt i hod klipova (mm) 69,6 x 8269,6 x 8279.5 x 80.5
Ukupna zapremina (cm3) 12481248 1598
Odnos kompresije 16.8 ± 0,216.8 ± 0,4 16.5 ± 0,4
Maksimalna snaga (EC) (kW) 7070 70
pri broju okretaja (okr/min) 37504000 3750
Maksimalni okretni moment (EC)
(Nm) 200
200 320
pri broju okretaja (okr/min) 15001500 1750
Gorivo Dizelsko gorivo za motorna
vozila (EN 590 specifikacija) Dizelsko gorivo za motorna
vozila (EN 590 specifikacija) Dizelsko gorivo za motorna vozila
(EN 590 specifikacija)
(*) Ako je u ponudi na tržištu
UPOZORENJE
164) Modifikacije ili popravci sustava napajanja goriva koji nisu pravilno pr ovedeni ili u obzir ne uzimaju tehničke značajke sustava mogu
uzrokovati kvarove koji mogu dovesti do požara.
151

KOTAČI
MOGUĆI KOTAČI I GUME
165)
IzvedbaKotačiGume
1.4 16V 95 KS 6J X 15H2 - ET 38
195 / 65 R15 91H
6 1/2J X 16H2 - ET 39 205 / 55 R16 91H
7J X 17H2 - ET 41 225 / 45 R17 91V (**)
1.6 E.TorQ 6J X 15H2 - ET 38
195 / 65 R15 91H
6 1/2J X 16H2 - ET 39 205 / 55 R16 91H
7J X 17H2 - ET 41 225 / 45 R17 91V (**)
1.3 MultiJet 95 KS 6J X 15H2 - ET 38
195 / 65 R15 91H
6 1/2J X 16H2 - ET 39 205 / 55 R16 91H
7J X 17H2 - ET 41 225 / 45 R17 91V (**)
1.6 Multijet 120 KS 6J X 15H2 - ET 38
195 / 65 R15 91H
6 1/2J X 16H2 - ET 39 205 / 55 R16 91H
7J X 17H2 - ET 41 225 / 45 R17 91V (**)
(*) ako je ugrađeno
Na izvedbama s gumama dimenzija 195/65 R15 i 205/55 R16, koristite manje lance za snijeg s maksimalnim izlaženjem izvan
profila gume od 9 mm.
152
XILRM6OI :TIGMJMOEGMNI

TL AK NAPUHIVANJA HL ADNIH GUMA (bar)
Kada su gume tople, dodajte +0,3 bara vrijednosti propisanog tlaka. Vrijednost ponovno provjerite kada su gume hladne.
Sa zimskim gumama, dodajte +0,2 vrijednosti tlaka koja je propisana za standardne gume.
Ako je potrebno podignuti vozilo, pogledajte odlomak ”Podizanje vozila” u poglavlju ”U slučaju nužde”.
Izvedbe motoraGumeNeopterećeno/srednje
opterećenje Puno opterećenjeRezervni kotač
pune veličine (*)
Prednje Stražnje Prednje Stražnje
2,4
1.4 16V 95 KS
195/65 R15
2,22,12,62,5
205/55 R16
225/45 R17
1.3 MultiJet 95
KS / 1.6 MultiJet
120 KS / 1.6
E.TorQ 195/65 R15
2,32,12,62,5
205/55 R16
225/45 R17
(*) Nakon uporabe rezervnog kotača umanjenih dimenzija, po potrebi, što je prije moguće namjestite tlak zraka na preporučenu
vrijednost, i koristite slijedeću tablicu.
UPOZORENJE
165) Ako se koriste zimske gume s indeksom brzine koji je niži od indeksa brzine u knjižici vozila, nemojte pr
elaziti maksimalnu brzinu koja
odgovara oznaci na korištenim gumama.
153

14910106J0001EM
154
TECHNICAL DATA

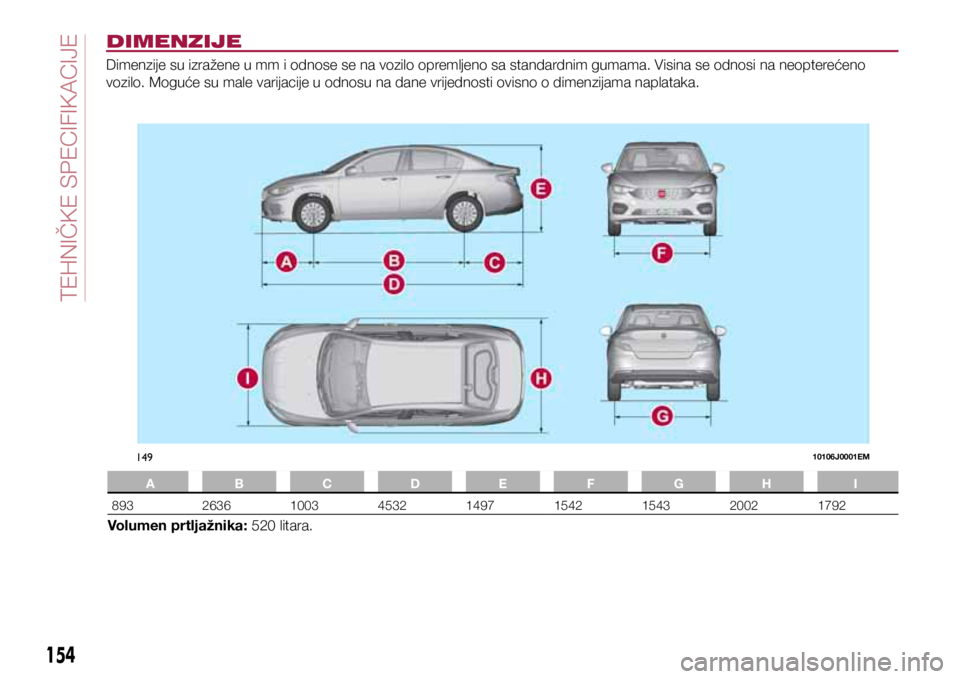

DIMENZIJE
Dimenzije su izražene u mm i odnose se na vozilo opremljeno sa standardnim gumama. Visina se odnosi na neopterećeno
vozilo. Moguće su male varijacije u odnosu na dane vrijednosti ovisno o dimenzijama naplataka.
A B C D EF G H I
893 26361003453214971542154320021792
Volumen prtljažnika: 520 litara.
154
XILRM6OI :TIGMJMOEGMNI

TEŽINE
Težine (kg) 1.4 16V 95 KS 1.6 E.torQ
Masa praznog vozila (sa svim tekućinama,
spremnikom goriva napunjenim do 90% i bez
dodatne opreme) 1150
1205
Nosivost uključujući vozača
(*) 500 500
Maksimalno dozvoljena opterećenja
(**)
– prednja osovina 1050 1050
– stražnja osovina 900 900
– ukupno: 16501705
Vučna masa
– prikolica s kočnicama 1200800
- prikolica bez kočnica 500500
Maksimalno opterećenje na kuki za vuču
(prikolica sa kočnicama) 60
60
Maksimalno opterećenje krova 5555
(*) Ako je ugrađena specijalna oprema (krovni otvor, kuka za vuču, itd.) masa praznog vozila se povećava, čime se smanjuje
specificirana nosivost.
(**) Opterećenja se ne smiju prijeći. Korisnik je odgovoran za raspoređivanje tereta u prtljažniku i/ili krovu unutar maksimalno
dozvoljenih opterećenja.
155

Težine (kg) 1.3 MultiJet 95 KS 1.6 MultiJet 120 KS
Masa praznog vozila (sa svim tekućinama,
spremnikom goriva napunjenim do 90% i bez
dodatne opreme) 1205
1270
Nosivost uključujući vozača (**) 500500
Maksimalno dozvoljena opterećenja (***)
– prednja osovina 1050 1050
– stražnja osovina 900 900
– ukupno: 17051770
Vučna masa
– prikolica s kočnicama 12001200
- prikolica bez kočnica 500500
Maksimalno opterećenje na kuki za vuču
(prikolica sa kočnicama) 60
60
Maksimalno opterećenje krova 5555
(**) Ako je ugrađena specijalna oprema (krovni otvor, kuka za vuču, itd.) masa praznog vozila se povećava, čime se smanjuje
specificirana nosivost.
(***) Opterećenja se ne smiju prijeći. Korisnik je odgovoran za raspoređivanje tereta u prtljažniku i/ili krovu unutar maksimalno
dozvoljenih opterećenja.
156
TEHNI6KE SPECIFIKACIJE

KOLIČINE
1.4 16V 95 KS 1.6 E.torQ
Preporučena goriva i originalna maziva
Spremnik goriva (litara): 4545
Bezolovni benzin ne manje od 95 RON oktana
(specifikacija EN 228)
Uključujući rezervu (litara): 77
Sustav hlađenja motora (litara): 4,65,4Mješavina destilirane vode i PARAFLU
UP tekućine
od 50% (*)
Karter motora (litara): 2,84,9SELENIA K P.E. (specifikacija EN228) (1.4 16V
95 KS izvedbe) / SELENIA DIGITEK P.E. (1.6
E.TorQ izvedbe)
Karter i filtar motora (litara): 2,955,3
Kućište mjenjača / diferencijal (litara): 1,766,2TUTELA TRANSMISSION GEARFORCE (1.4 16V
95 KS izvedbe) / TUTELA TRANSMISSION GI/VI
(1.6 E.TorQ izvedbe)
Krug hidrauličke kočnice (kg): 0,740,74TUTELA TOP 4S
Spremnik tekućine za pranje vjetrobrana (litara): 3 3Mješavina vode i TUTELA PROFESSIONAL
SC35
(*) Ako se vozilo koristi u posebno teškim klimatskim uvjetima, preporučamo uporabu 60/40 mješavine PARAFLUUP i destilirane
vode.
157

1.3 MultiJet 95 KS E5 1.3 MultiJet
95 KS E6 / E6 ECO 1.6 MultiJet
120 KS Preporučena goriva i originalna maziva
Kapacitet spremnika goriva (litara): 4545 45
Dizel za automobilske motore (EN590 specifikacija)
uključujući rezervu (litara): 77 7
Sustav hlađenja motora (litara): 6,16,1 6,1Mješavina 50% destilirane vode i 50% PARAFLU
UP
(**)
Karter motora (litara): 3,03,7 4,4
SELENIA WR P.E. 8E5 izvedbe) / SELENIA WR
FORWARD (E6 izvedbe)
Karter motora i filtar (litara): 3,23,9 4,8
Mjenjačka kutija/diferencijal (litara): 2,02,0 1,8TUTELA TRANSMISSION GEARFORCE
Krug hidrauličkih kočnica (litra): 0,740,74 0,74TUTELA TOP 4S
Spremnik tekućine za pranje
vjetrobrana i stražnjeg stakla (litara): 3
3 3Mješavina vode i TUTELA PROFESSIONAL SC 35
(**) Ako se vozilo koristi u posebno teškim klimatskim uvjetima, preporučamo uporabu 60/40 mješavine PARAFLUUP i destilirane
vode.
158
TEHNI6KE SPECIFIKACIJE
