INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
86) 87) 87) 88)
I posti posteriori esterni della vettura
sono dotati di ancoraggi ISOFIX per il
montaggio di un seggiolino in modo
rapido, semplice e sicuro. Il sistema
ISOFIX permette di montare sistemi di
ritenuta bambini ISOFIX, senza utilizzare
le cinture di sicurezza della vettura, ma
vincolando direttamente il seggiolino a
tre ancoraggi presenti sulla vettura.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed ISOFIX
su posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX,
agganciarlo ai due ancoraggi metallici 1
fig. 82 ubicati sul retro del cuscino del
sedile posteriore, nel punto di incontro
con lo schienale, quindi fissare
l'aggancio superiore del seggiolino
all'apposito ancoraggio 2
fig. 83 ubicato dietro l'appoggiatesta
del sedile.
A titolo indicativo in fig. 85 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.
AVVERTENZA La fig. 85 è solamente
indicativa per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.NOTA Quando si usa un seggiolino
ISOFIX Universale, è possibile usare
solo seggiolini omologati ECE R44
"ISOFIX Universal” (R44/03 o
aggiornamenti successivi) (vedere
fig. 84 ).
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
89

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
POSIZIONI ISOFIX SU VETTURA
Categorie di pesoCategoria
dimensioniDispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore
centrale
Gruppo 0 (fino a 10 kg) E ISO/R1XILX
Gruppo 0+ (fino a
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Gruppo 1 (da 9 fino a
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posizione ISOFIX non adatta ai sistemi di protezione per bambini ISOFIX per questa categoria di peso e/o di dimensioni.
IL Adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questa specifica vettura.
IL (*) È possibile montare il seggiolino ISOFIX agendo sulle regolazioni del sedile anteriore.
IUF Adatto per sistemi di ritenuta per bambini ISOFIX della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
NOTA Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
90
SICUREZZA

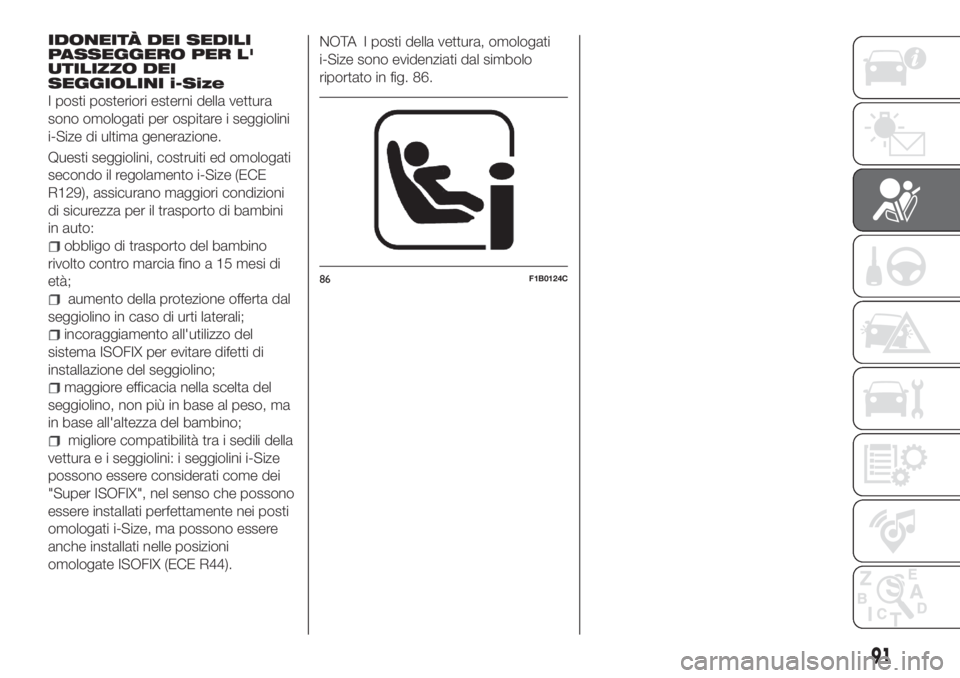

IDONEITÀ DEI SEDILI
PASSEGGERO PER L'
UTILIZZO DEI
SEGGIOLINI i-Size
I posti posteriori esterni della vettura
sono omologati per ospitare i seggiolini
i-Size di ultima generazione.
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come dei
"Super ISOFIX", nel senso che possono
essere installati perfettamente nei posti
omologati i-Size, ma possono essere
anche installati nelle posizioni
omologate ISOFIX (ECE R44).
NOTA I posti della vettura, omologati
i-Size sono evidenziati dal simbolo
riportato in fig. 86.
86F1B0124C
91

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore
centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
92
SICUREZZA

SEGGIOLINI RACCOMANDATI DA FIAT PER LA SUA VETTURA
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ :
dalla nascita a
13 kg
da 40 cm a 80 cm
Britax Baby Safe plus
Numero di omologazione: E1 04301146
Codice d'ordine Fiat: 71806415
Seggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture
di sicurezza della vettura, oppure
l'apposita base ISOFIX
(acquistabile separatamente) e gli
ancoraggi ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
Britax Baby Safe ISOFIX base
Codice d'ordine Fiat: 71806416
93

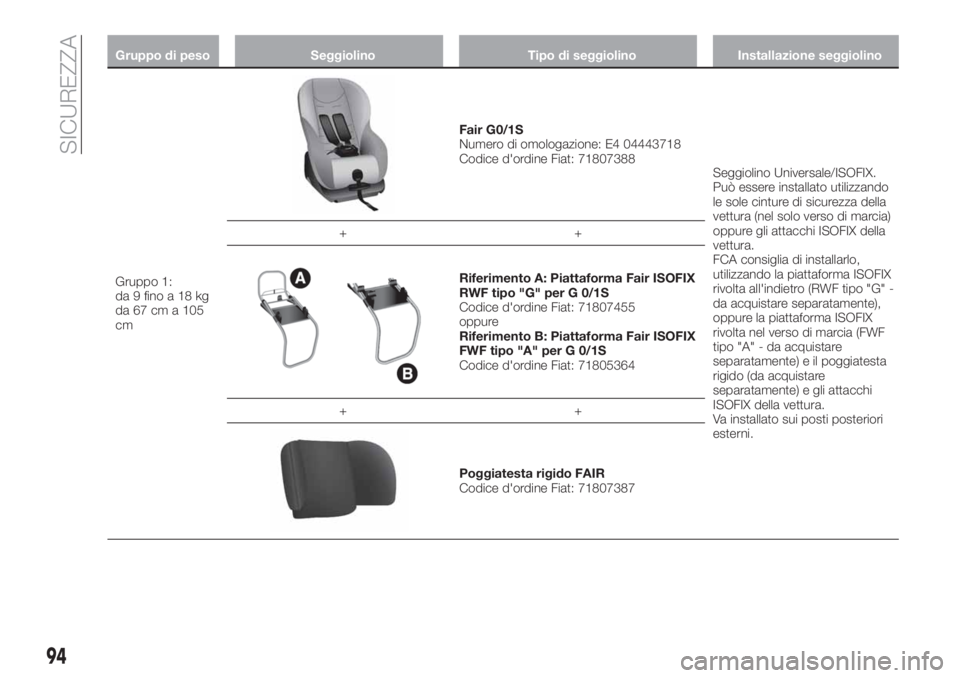

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 1:
da9finoa18kg
da 67 cm a 105
cm
Fair G0/1S
Numero di omologazione: E4 04443718
Codice d'ordine Fiat: 71807388
Seggiolino Universale/ISOFIX.
Può essere installato utilizzando
le sole cinture di sicurezza della
vettura (nel solo verso di marcia)
oppure gli attacchi ISOFIX della
vettura.
FCA consiglia di installarlo,
utilizzando la piattaforma ISOFIX
rivolta all'indietro (RWF tipo "G" -
da acquistare separatamente),
oppure la piattaforma ISOFIX
rivolta nel verso di marcia (FWF
tipo "A" - da acquistare
separatamente) e il poggiatesta
rigido (da acquistare
separatamente) e gli attacchi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
Riferimento A: Piattaforma Fair ISOFIX
RWF tipo "G" per G 0/1S
Codice d'ordine Fiat: 71807455
oppure
Riferimento B: Piattaforma Fair ISOFIX
FWF tipo "A" per G 0/1S
Codice d'ordine Fiat: 71805364
++
Poggiatesta rigido FAIR
Codice d'ordine Fiat: 71807387
94
SICUREZZA

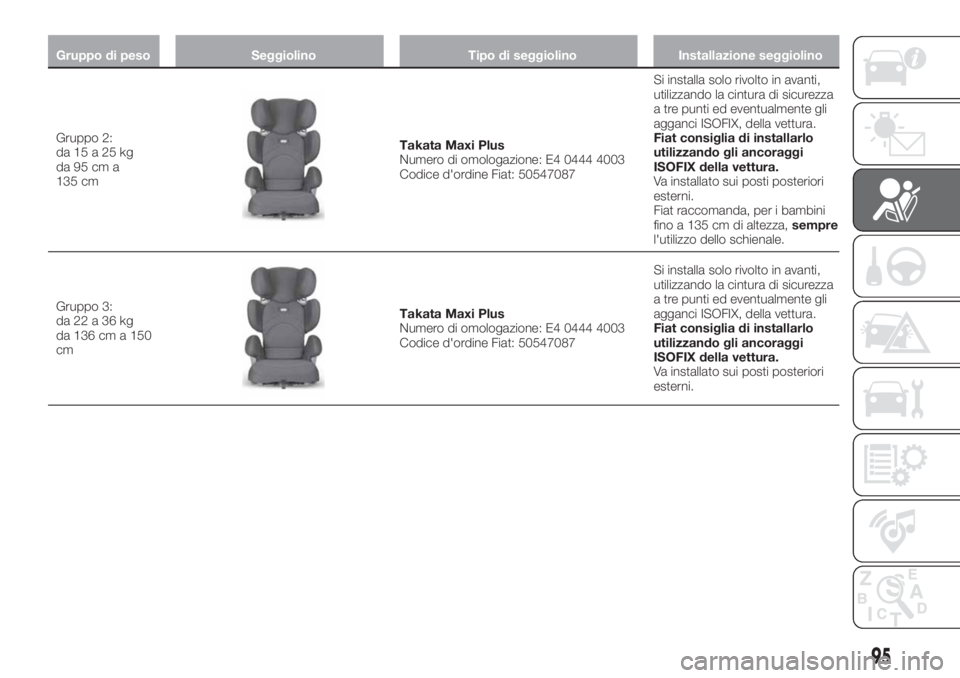

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino

Gruppo 2:
da15a25kg
da 95 cm a
135 cmTakata Maxi Plus
Numero di omologazione: E4 0444 4003
Codice d'ordine Fiat: 50547087Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza
a tre punti ed eventualmente gli
agganci ISOFIX, della vettura.
Fiat consiglia di installarlo
utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni.
Fiat raccomanda, per i bambini
fino a 135 cm di altezza,sempre
l'utilizzo dello schienale.
Gruppo 3:
da22a36kg
da 136 cm a 150
cm
Takata Maxi Plus
Numero di omologazione: E4 0444 4003
Codice d'ordine Fiat: 50547087Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza
a tre punti ed eventualmente gli
agganci ISOFIX, della vettura.
Fiat consiglia di installarlo
utilizzando gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni.
95

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
In caso di disattivazione dell'air bag
frontale lato passeggero (ove presente)
controllare sempre, tramite l'accensione
permanente dell'apposita spia sulla
mostrina posizionata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo del
bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro la
schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il seggiolino
per bambini con uno nuovo. Inoltre far
sostituire, a seconda della tipologia di
seggiolino installato, gli ancoraggi isofix
o la cintura di sicurezza alla quale il
seggiolino era vincolato.
Per ciascun seggiolino montato
secondo il senso di marcia del veicolo
su sedile posteriore esterno, qualsiasi
sia il gruppo di peso cui il seggiolino
appartiene, deve essere montato dopo
aver rimosso l’appoggiatesta del sedile
posteriore ove si sta installando il
seggiolino stesso. Questo non vale per i
seggiolini che sono composti dal solo
cuscino (senza schienale): tali seggiolini
devono essere installati quando
l’appoggiatesta del posto interessato
risulta montato.
ATTENZIONE
78)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato, non
disporre sul sedile anteriore passeggero
seggiolini bambino che si montano nel
verso opposto a quello di marcia.
L'attivazione dell'air bag, in caso di urto,
potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti sul
proprio seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
79)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag").
96
SICUREZZA

80)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del sistema
Connect (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag",
verificandone l'avvenuta disattivazione
tramite l'accensione del LED
sulla
plafoniera anteriore. Inoltre il sedile
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia.
81)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino
82)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Produttore.
83)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita che,
in caso di brusca frenata o di incidente,
possa provocare lesioni agli occupanti.84)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
85)Assicurarsi sempre che il tratto
diagonale della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado di
trattenere il bambino, con il rischio di
provocarne lesioni anche mortali. Il
bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
86)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
87)Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
88)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti che
accertano l'avvenuto aggancio. Attenersi in
ogni caso alle istruzioni di montaggio,
smontaggio e posizionamento, che il
Costruttore del seggiolino è tenuto a fornire
con lo stesso.
SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero
(ove presente);
air bag laterali anteriori (ove presente)
per la protezione di bacino, torace e
spalla (Side bag) di guidatore e
passeggero;
air bag laterali (ove presente) per la
protezione della testa degli occupanti
dei posti anteriori e degli occupanti dei
posti posteriori laterali (Window bag).
La posizione degli air bag è
contrassegnata, su vettura, dalla scritta
"AIR BAG" posta al centro del volante,
sulla plancia, sul rivestimento laterale
oppure su un'etichetta in prossimità del
punto di apertura dell'air bag.
AIR BAG FRONTALI
Gli air bag frontali lato guidatore e lato
passeggero (ove presente) proteggono
gli occupanti dei posti anteriori negli urti
frontali di severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
97

La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) (ove
presente) non è pertanto indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero (ove presente) non sono
sostitutivi, ma complementari all'uso
delle cinture di sicurezza, che si
raccomanda sempre di indossare,
come del resto prescritto dalla
legislazione in Europa e nella maggior
parte dei Paesi extraeuropei.
In caso d’urto una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti e può entrare in
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili che non interessano la
superficie frontale della vettura (ad es.
urto del parafango contro il guard rail);
incuneamento della vettura sotto
altri veicoli o barriere protettive (ad
esempio sotto autocarri o guard rail).La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che gli
air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna.
La mancata attivazione in questi casi
non è pertanto indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero (ove presente) sono studiati
e tarati per la migliore protezione di
occupanti dei posti anteriori che
indossano le cinture di sicurezza. Il loro
volume al momento del massimo
gonfiaggio è tale da riempire la maggior
parte dello spazio tra il volante ed il
guidatore e tra la plancia ed il
passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso di
urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.Air bag frontale lato guidatore
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante
fig. 87.
Air bag frontale lato passeggero
(ove presente)
È costituito da un cuscino a gonfiaggio
istantaneo, contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 88, con un maggior
volume rispetto a quello del lato
guidatore.
8706106J0001EM
98
SICUREZZA
