FIAT TIPO 4DOORS 2018 Manual de Empleo y Cuidado (in Spanish)

EMISIONES DE CO2
Los valores de emisión de CO2, indicados en la siguiente tabla, se refieren al consumo mixto.
VersionesEMISIONES DE CO2SEGÚN LA DIRECTIVA EUROPEA VIGENTE (g/km)
1.4 16V 95CV E6133
1.4 16V 95CV E4141
1.4 T-jet 120CV GLP E6
(*)136(**)/ 146(***)
1.6 E.TorqQ E6 / 1.6 E.TorqQ E4146
1.3 Multijet 95CV E6108
1.3 Multijet 95CV E6 ECO98
1.3 Multijet 95CV E5
(*)110
1.6 Multijet 120CV E6110
1.6 Multijet 115CV E6
(*****)110
(*) Para versiones/países donde esté previsto
(**) Alimentación con GLP
(***) Alimentación con gasolina
(*****) Versión para países específicos
209

DISPOSICIONES PARA EL TRATAMIENTO DEL VEHÍCULO AL FINAL
DE SU CICLO DE VIDA
(para versiones/países donde esté previsto)
Desde hace años, FCA se ha comprometido de forma global en la protección y respeto del medio ambiente, mejorando de
manera continua los procesos productivos y realizando productos cada vez más "ecosostenibles". Para asegurar a los clientes
el mejor servicio posible cumpliendo con las normas medioambientales y en respuesta a las obligaciones derivadas de la
Directiva Europea 2000/53/CE en los vehículos al final de su vida útil, FCA ofrece la posibilidad a sus clientes de entregar su
vehículo al finalizar su ciclo sin costes adicionales. De hecho, la Directiva Europea prevé que la entrega del vehículo se efectúe
sin que el último propietario o usuario del mismo incurra en gastos debido a su escaso o nulo valor de mercado.
Para entregar el vehículo al finalizar su ciclo de vida útil sin costes adicionales se puede acudir a concesionarios (en caso de
compra de otro vehículo) o a centros de recogida y desguace autorizados por FCA. Estos centros han sido seleccionados
cuidadosamente para garantizar un servicio con un estándar cualitativo adecuado para la recogida, tratamiento y reciclaje de
los vehículos en desuso protegiendo el medio ambiente.
Para más información sobre los centros de desguace y recogida, acudir a la red de concesionarios FCA, llamar al número
indicado en el Libro de Garantía o bien consultar las páginas web de las marcas FCA.
210
DATOS TÉCNICOS

MULTIMEDIA
En este capítulo se describen las
funciones principales de los sistemas
infotelemáticosUconnect™Radio,
Uconnect™5"yUconnect™5" Nav
que pueden formar parte del
equipamiento del vehículo.
RECOMENDACIONES, MANDOS E
INFORMACIÓN GENERAL......212
Uconnect™ Radio...........214
Uconnect™ 5" -
Uconnect™ 5" Nav..........224
HOMOLOGACIONES DEL
MINISTERIO...............235
211

RECOMENDACIONES,
MANDOS E
INFORMACIÓN
GENERAL
SEGURIDAD VIAL
Aprender a utilizar las distintas
funciones del sistema antes de
empezar a conducir.
Leer atentamente las instrucciones y las
modalidades de uso del sistema antes
de empezar a conducir.
178) 179)
CONDICIONES DE
RECEPCIÓN
Las condiciones de recepción varían
constantemente durante la conducción.
La recepción puede verse interferida
por la presencia de montañas, edificios
o puentes, especialmente cuando se
está lejos del transmisor de la emisora
sintonizada.
ADVERTENCIA Durante la recepción de
la información sobre el tráfico, puede
producirse un aumento del volumen
con respecto a la reproducción normal.CUIDADO Y
MANTENIMIENTO
Respetar las siguientes precauciones
para garantizar la eficiencia total del
funcionamiento del sistema:
evitar golpear el protector
transparente de la pantalla con objetos
puntiagudos o rígidos que puedan
dañar la superficie; durante la limpieza,
utilizando un paño suave, seco y
antiestático, no ejercer presión.
no utilizar alcohol, gasolina ni otros
derivados para limpiar el protector
transparente de la pantalla.
evitar que los líquidos penetren en el
interior del sistema: podrían dañarlo de
manera irreversible.
78) 79)
PROTECCIÓN
ANTIRROBO
El sistema dispone de una protección
antirrobo basada en el intercambio de
información con la centralita electrónica
(Body Computer) del vehículo.
Este sistema garantiza la máxima
seguridad y evita tener que introducir el
código secreto cada vez que se corta la
alimentación eléctrica.
Si el control tiene resultado positivo, el
sistema comenzará a funcionar.Si los códigos de comparación no son
iguales o se cambia la centralita
electrónica (Body Computer), el sistema
indicará al usuario la necesidad de
introducir el código secreto según el
procedimiento indicado en el siguiente
apartado.
Introducción del código secreto
Si es necesario introducir un código, al
encenderse el sistema se mostrará en
la pantalla el mensaje "Introducir el
código antirrobo" seguido de un
teclado gráfico numérico para introducir
el código secreto.
El código secreto está formado por
cuatro cifras del 0 al 9.
Uconnect™ Radio:
Para introducir las cifras del código,
girar el mando derecho "BROWSE/
ENTER" y pulsarlo para confirmar.
Tras introducir la cuarta cifra, mover
el cursor a "OK" y pulsar el selector
derecho "BROWSE ENTER", el sistema
empezará a funcionar.
Uconnect™ 5” y Uconnect™ 5”
Nav:
Para introducir las cifras del código,
pulsar los botones gráficos de la
pantalla.
212
MULTIMEDIA

Si el código es incorrecto el sistema
mostrará el mensaje "Código
incorrecto" para indicar que es
necesario introducir el código correcto.
Si después de 3 intentos el código
sigue sin ser correcto, el sistema
mostrará el mensaje "Código
incorrecto. Radio deshabilitada. Por
favor, esperar 30 minutos". Cuando
desaparezca el mensaje se podrá
empezar de nuevo el procedimiento de
introducción del código.
Pasaporte radio
Es el documento que certifica la
posesión del sistema. En el pasaporte
radio figuran el modelo del sistema, el
número de serie y el código secreto.
En caso de pérdida del pasaporte
radio, acudir a la Red de Asistencia Fiat
llevando un documento de identidad y
los documentos que identifiquen al
usuario como propietario del vehículo.
ADVERTENCIA Guardar el pasaporte
radio para facilitar los datos
correspondientes a las autoridades
competentes en caso de robo.ADVERTENCIAS
Mirar la pantalla sólo cuando sea
necesario y seguro hacerlo. Si es
necesario mirar prolongadamente la
pantalla, detenerse en un lugar seguro
para no distraerse durante la
conducción.
Interrumpir inmediatamente el uso del
sistema cuando se produzca una
avería. De lo contrario, podrían
causarse daños en el sistema. Acudir lo
antes posible a la Red de Asistencia
Fiat para efectuar la reparación.
ADVERTENCIA
178)Seguir las precauciones de seguridad
indicadas: en caso contrario podrían
provocar lesiones a las personas o daños
al sistema.
179)Un volumen demasiado elevado
puede representar un peligro. Ajustar el
volumen de manera que se puedan oír
siempre los ruidos de alrededor (por ej.
claxon, ambulancias, vehículos de la
policía, etc.).
ADVERTENCIA
78)Limpiar el frontal y el protector
transparente de la pantalla únicamente con
un paño suave, limpio, seco y antiestático.
Los productos detergentes y
abrillantadores pueden dañar su superficie.
No utilizar alcohol, gasolina ni ninguno de
sus derivados.
79)No utilizar la pantalla como base para
soportes con ventosa, adhesivos para
navegadores externos o bien smartphones
o similares.
213

Uconnect™ Radio
MANDOS EN EL FRONTAL
17411016J0001EM
214
MULTIMEDIA

TABLA RESUMEN DE LOS MANDOS EN EL FRONTAL
Botón Funciones Modo
Activación Pulsación corta del botón
Apagado Pulsación corta del botón
Regulación del volumenRotación en sentido de las agujas del reloj/sentido
contrario a las agujas del reloj de la manecilla
Activación/desactivación del volumen (Mute/Pausa) Pulsación corta del botón
Salida de la opción/retorno a la vista anterior Pulsación corta del botón
BROWSE ENTERDesplazamiento por la lista o sintonización de una
emisora de radio o bien selección de la pista
anterior/siguienteRotación en sentido de las agujas del reloj/sentido
contrario a las agujas del reloj de la manecilla
Confirmación de la opción mostrada en la pantalla Pulsación corta del botón
INFOSelección de la modalidad de visualización (radio,
multimedia)Pulsación corta del botón
PHONE
(*)Acceso a la modalidad Teléfono (para versiones/países
donde esté previsto).Pulsación corta del botón
AUDIO
(*)Acceso a la funciones de configuración y regulación del
sonidoPulsación corta del botón
MENÚAcceso al menú de Ajustes/Sistema infotelemático Pulsación corta del botón
MEDIASelección fuente: USB o AUX (donde esté presente) Pulsación corta del botón
RADIOAcceso a la modalidad Radio Pulsación corta del botón
1-2-3-4-5-6Memorización emisora de radio actual Presión larga del botón
Recuperación de la emisora de radio memorizada Pulsación corta del botón
ABCSelección del grupo de preselecciones de emisoras de
radio o bien selección de la letra deseada en cada listaPulsación corta del botón
(*) (para versiones/países donde esté previsto)
215

Botón Funciones Modo
Búsqueda de la emisora de radio anterior o selección
de la canción anterior USBPulsación corta del botón
Barrido de frecuencias inferiores hasta que se
suelta/retroceso rápido de la pista USBPresión larga del botón
Búsqueda de la emisora de radio siguiente o selección
de la canción siguiente USBPulsación corta del botón
Barrido de frecuencias superiores hasta que se
suelta/avance rápido de la pista USBPresión larga del botón
Reproducción aleatoria de canciones presentes en el
dispositivo USBPulsación corta del botón
Repetición canción USB Pulsación corta del botón
216
MULTIMEDIA

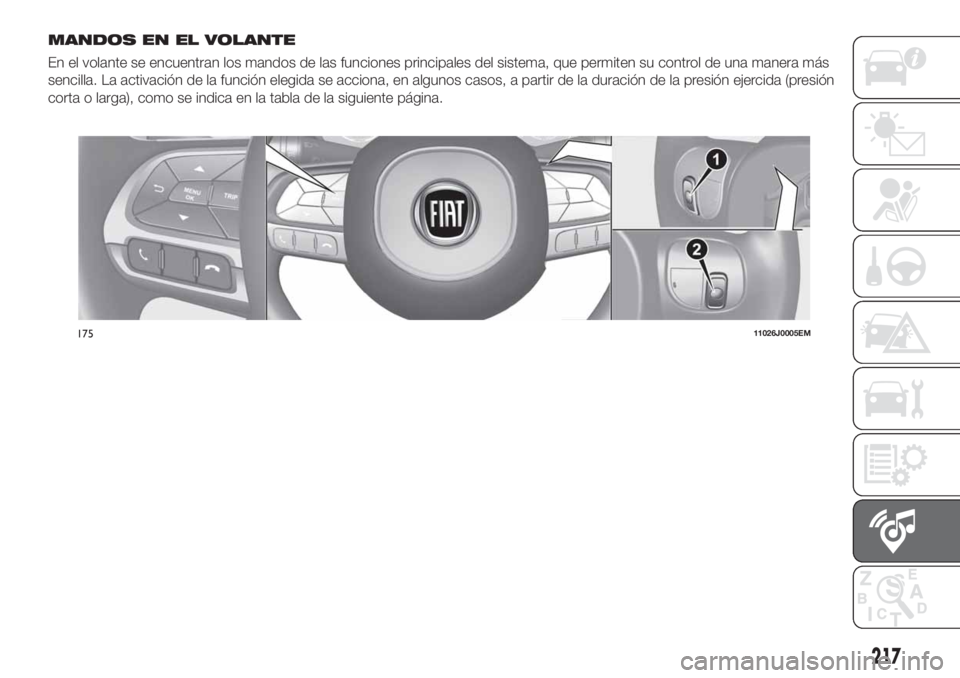

MANDOS EN EL VOLANTE
En el volante se encuentran los mandos de las funciones principales del sistema, que permiten su control de una manera más
sencilla. La activación de la función elegida se acciona, en algunos casos, a partir de la duración de la presión ejercida (presión
corta o larga), como se indica en la tabla de la siguiente página.
17511026J0005EM
217

TABLA RESUMEN DE LOS MANDOS EN EL VOLANTE
Botón Interacción
Aceptación de la llamada telefónica entrante
Aceptación de la segunda llamada entrante y puesta en espera de la llamada activa
Rechazo de la llamada telefónica entrante
Finalización de la llamada telefónica en curso
218
MULTIMEDIA
