VERSIONES CON
SISTEMA START&STOP
(donde esté presente)
Para realizar la recarga, proceder del
siguiente modo:
desconectar el conector 1
fig. 166 (pulsando el botón 2) del
sensor 3 de control del estado de la
batería instalado en el polo negativo (–)
4 de la batería;
conectar el cable positivo (+) del
cargador al polo positivo de la batería
5, y el cable negativo (–) al borne del
sensor 4 como se indica en la figura;
encender el cargador. Una vez
finalizada la recarga, apagar el aparato;
después de desconectar el cargador,
volver a conectar el conector 1 al
sensor 3 como se muestra en la figura.
PROCEDIMIENTOS
DE MANTENIMIENTO
65) 66) 67)
Las páginas siguientes contienen las
normas sobre el mantenimiento
necesarioprevisto por el personal
técnico que ha diseñado el vehículo.
Además de estas indicaciones para el
mantenimiento especificadas en el
mantenimiento programado ordinario,
hay otros componentes que podrían
necesitar reparaciones o sustituciones
durante el ciclo de vida del vehículo.
ACEITE MOTOR
Control del nivel de aceite motor
68)
Para garantizar la correcta lubricación
del motor es indispensable que el
aceite se mantenga siempre al nivel
prescrito (ver el apartado
"Compartimento del motor" en este
capítulo).
FILTRO DE ACEITE
MOTOR
Sustitución del filtro de aceite
motor
El filtro de aceite motor debe sustituirse
cada vez que se sustituye el aceite
motor.Para la sustitución se recomienda
utilizar un recambio original, diseñado
especialmente para este vehículo.
FILTRO DE AIRE
162)
Sustitución del filtro de aire
Para más información sobre los
intervalos de mantenimiento correctos,
consultar el "Plan de Mantenimiento
Programado".
Para la sustitución se recomienda
utilizar un recambio original, diseñado
especialmente para este vehículo.
MANTENIMIENTO DEL
SISTEMA DE AIRE
ACONDICIONADO
69) 70)
Para garantizar las mejores
prestaciones, el sistema de aire
acondicionado debe comprobarse y
someterse a mantenimiento en la Red
de Asistencia Fiat al principio del
verano.
CRISTALES
Si la función de descongelación está
activada, prestar atención a la
temperatura del cristal durante la
limpieza de la luneta térmica y tener
cuidado de que los niños no toquen la
superficie calefactada.
16609036J0001EM
179

El cristal podría estar caliente.
No utilizar un detergente abrasivo para
limpiar la superficie de los cristales.
No utilizar rasquetas o herramientas
puntiagudas que podrían rayar los
cristales.
Para limpiar el espejo retrovisor,
pulverizar el producto detergente en el
paño que se desea utilizar para la
limpieza. No pulverizar el detergente
directamente en el cristal.
Las etiquetas en el cristal, si están
presentes, podrían despegarse al
limpiarlo con agua caliente.

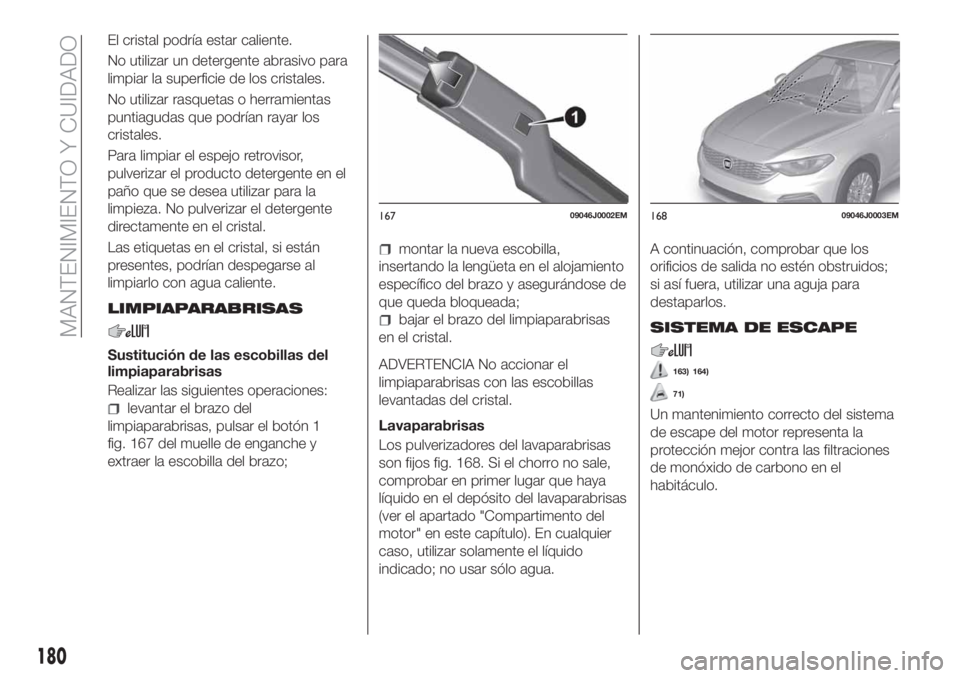

LIMPIAPARABRISAS
Sustitución de las escobillas del
limpiaparabrisas
Realizar las siguientes operaciones:
levantar el brazo del
limpiaparabrisas, pulsar el botón 1
fig. 167 del muelle de enganche y
extraer la escobilla del brazo;
montar la nueva escobilla,
insertando la lengüeta en el alojamiento
específico del brazo y asegurándose de
que queda bloqueada;
bajar el brazo del limpiaparabrisas
en el cristal.
ADVERTENCIA No accionar el
limpiaparabrisas con las escobillas
levantadas del cristal.
Lavaparabrisas
Los pulverizadores del lavaparabrisas
son fijos fig. 168. Si el chorro no sale,
comprobar en primer lugar que haya
líquido en el depósito del lavaparabrisas
(ver el apartado "Compartimento del
motor" en este capítulo). En cualquier
caso, utilizar solamente el líquido
indicado; no usar sólo agua.A continuación, comprobar que los
orificios de salida no estén obstruidos;
si así fuera, utilizar una aguja para
destaparlos.
SISTEMA DE ESCAPE
163) 164)
71)
Un mantenimiento correcto del sistema
de escape del motor representa la
protección mejor contra las filtraciones
de monóxido de carbono en el
habitáculo.
16709046J0002EM16809046J0003EM
180
MANTENIMIENTO Y CUIDADO

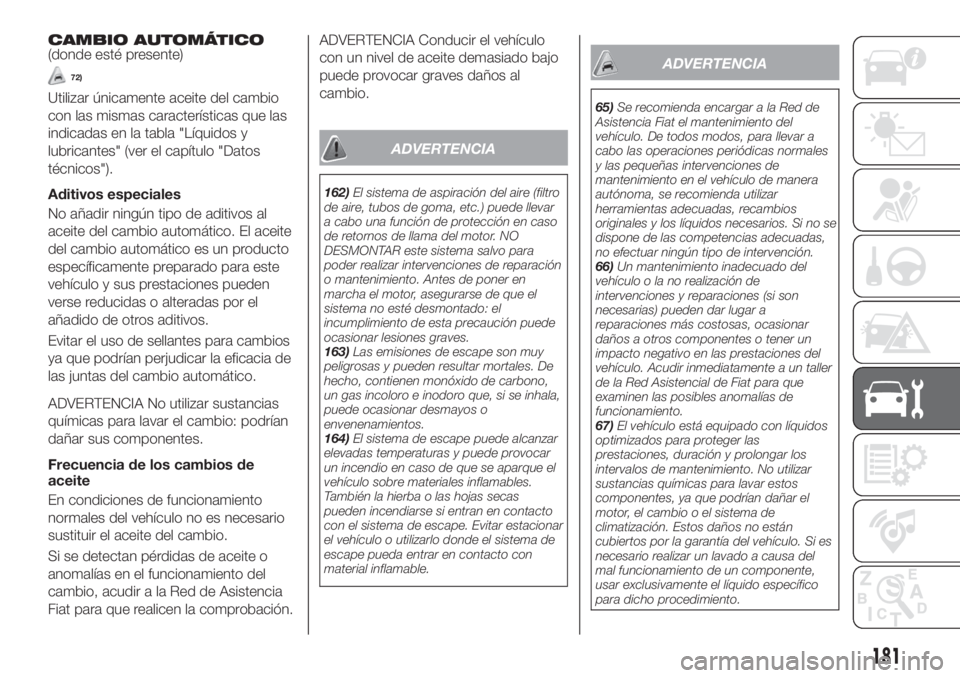

CAMBIO AUTOMÁTICO(donde esté presente)
72)
Utilizar únicamente aceite del cambio
con las mismas características que las
indicadas en la tabla "Líquidos y
lubricantes" (ver el capítulo "Datos
técnicos").
Aditivos especiales
No añadir ningún tipo de aditivos al
aceite del cambio automático. El aceite
del cambio automático es un producto
específicamente preparado para este
vehículo y sus prestaciones pueden
verse reducidas o alteradas por el
añadido de otros aditivos.
Evitar el uso de sellantes para cambios
ya que podrían perjudicar la eficacia de
las juntas del cambio automático.
ADVERTENCIA No utilizar sustancias
químicas para lavar el cambio: podrían
dañar sus componentes.
Frecuencia de los cambios de
aceite
En condiciones de funcionamiento
normales del vehículo no es necesario
sustituir el aceite del cambio.
Si se detectan pérdidas de aceite o
anomalías en el funcionamiento del
cambio, acudir a la Red de Asistencia
Fiat para que realicen la comprobación.
ADVERTENCIA Conducir el vehículo
con un nivel de aceite demasiado bajo
puede provocar graves daños al
cambio.
ADVERTENCIA
162)El sistema de aspiración del aire (filtro
de aire, tubos de goma, etc.) puede llevar
a cabo una función de protección en caso
de retornos de llama del motor. NO
DESMONTAR este sistema salvo para
poder realizar intervenciones de reparación
o mantenimiento. Antes de poner en
marcha el motor, asegurarse de que el
sistema no esté desmontado: el
incumplimiento de esta precaución puede
ocasionar lesiones graves.
163)Las emisiones de escape son muy
peligrosas y pueden resultar mortales. De
hecho, contienen monóxido de carbono,
un gas incoloro e inodoro que, si se inhala,
puede ocasionar desmayos o
envenenamientos.
164)El sistema de escape puede alcanzar
elevadas temperaturas y puede provocar
un incendio en caso de que se aparque el
vehículo sobre materiales inflamables.
También la hierba o las hojas secas
pueden incendiarse si entran en contacto
con el sistema de escape. Evitar estacionar
el vehículo o utilizarlo donde el sistema de
escape pueda entrar en contacto con
material inflamable.
ADVERTENCIA
65)Se recomienda encargar a la Red de
Asistencia Fiat el mantenimiento del
vehículo. De todos modos, para llevar a
cabo las operaciones periódicas normales
y las pequeñas intervenciones de
mantenimiento en el vehículo de manera
autónoma, se recomienda utilizar
herramientas adecuadas, recambios
originales y los líquidos necesarios. Si no se
dispone de las competencias adecuadas,
no efectuar ningún tipo de intervención.
66)Un mantenimiento inadecuado del
vehículo o la no realización de
intervenciones y reparaciones (si son
necesarias) pueden dar lugar a
reparaciones más costosas, ocasionar
daños a otros componentes o tener un
impacto negativo en las prestaciones del
vehículo. Acudir inmediatamente a un taller
de la Red Asistencial de Fiat para que
examinen las posibles anomalías de
funcionamiento.
67)El vehículo está equipado con líquidos
optimizados para proteger las
prestaciones, duración y prolongar los
intervalos de mantenimiento. No utilizar
sustancias químicas para lavar estos
componentes, ya que podrían dañar el
motor, el cambio o el sistema de
climatización. Estos daños no están
cubiertos por la garantía del vehículo. Si es
necesario realizar un lavado a causa del
mal funcionamiento de un componente,
usar exclusivamente el líquido específico
para dicho procedimiento.
181

68)Una cantidad excesiva o insuficiente de
aceite dentro de la base es
extremadamente dañina para el motor.
Prestar atención a mantener un nivel
adecuado.
69)Solicitar el uso exclusivo de
refrigerantes y lubricantes para
compresores aprobados e idóneos para el
sistema de aire acondicionado específico
del vehículo. Algunos refrigerantes no
aprobados son inflamables y podrían
explotar, con riesgo de lesiones. El uso del
refrigerante o lubricantes no aprobados
puede también comprometer la eficiencia
del sistema, haciendo que sean necesarias
reparaciones costosas.
70)El sistema de aire acondicionado
contiene refrigerante y alta presión: para
evitar daños a personas o al sistema, en
caso de necesitar llenar con refrigerante o
realizar cualquier reparación que requiera la
desconexión de los tubos debe ser
realizada por la Red Asistencial de Fiat.
71)Los vehículos equipados con conversor
catalítico deben estar alimentados
exclusivamente con gasolina sin plomo. La
gasolina con plomo dañaría
irremediablemente el catalizador y anularía
su función de reducción de las emisiones
contaminantes, perjudicando seriamente
las prestaciones del motor y dañándolo sin
posibilidad de reparación. Si el motor no
funciona correctamente, sobre todo en
caso de encendido irregular o prestaciones
inferiores, acudir de inmediato a la Red de
Asistencia Fiat. El funcionamiento
prolongado y anómalo del motor puede
provocar el sobrecalentado del catalizador
y, como consecuencia, el posible daño del
mismo y del vehículo.72)El uso del aceite del cambio diferente
del prescrito podría comprometer la calidad
de los cambios de marcha y/o provocar

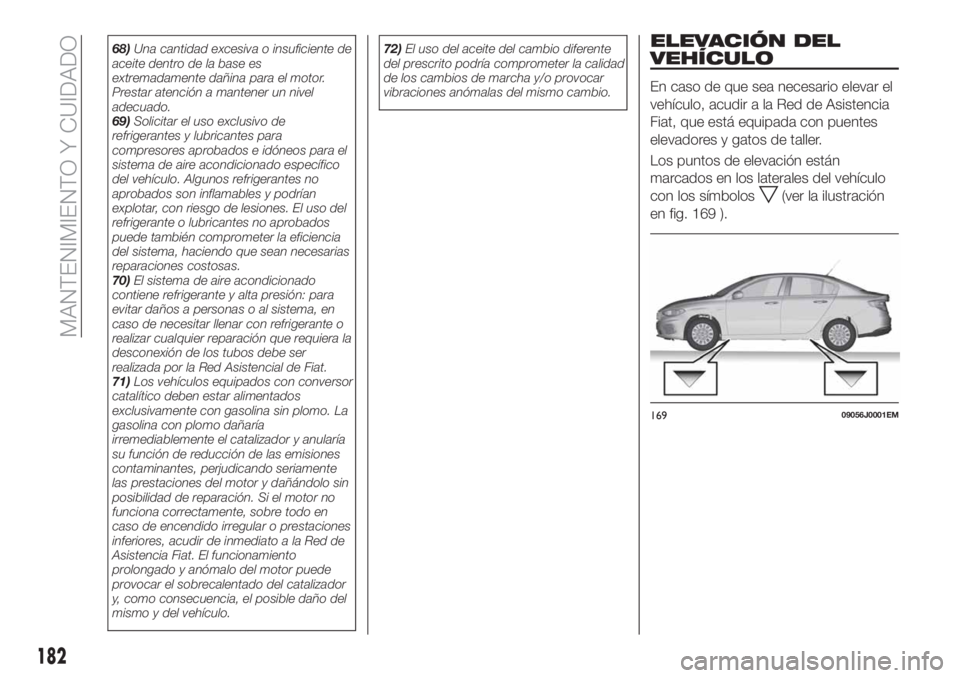

vibraciones anómalas del mismo cambio.ELEVACIÓN DEL
VEHÍCULO
En caso de que sea necesario elevar el
vehículo, acudir a la Red de Asistencia
Fiat, que está equipada con puentes
elevadores y gatos de taller.
Los puntos de elevación están
marcados en los laterales del vehículo
con los símbolos
(ver la ilustración
en fig. 169 ).
16909056J0001EM
182
MANTENIMIENTO Y CUIDADO

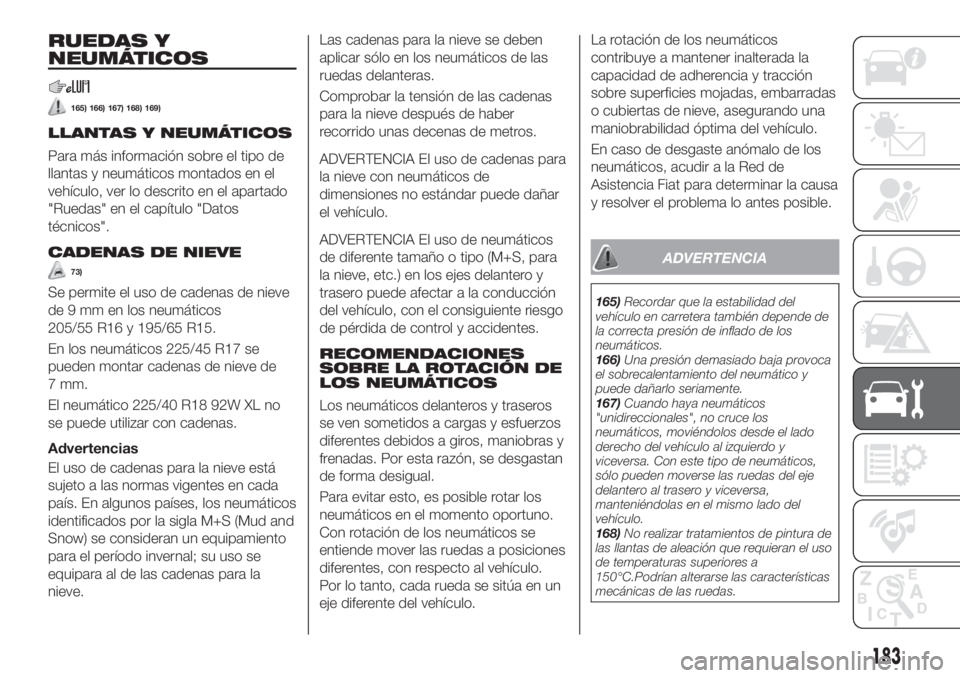

RUEDAS Y
NEUMÁTICOS
165) 166) 167) 168) 169)
LLANTAS Y NEUMÁTICOS
Para más información sobre el tipo de
llantas y neumáticos montados en el
vehículo, ver lo descrito en el apartado
"Ruedas" en el capítulo "Datos
técnicos".
CADENAS DE NIEVE
73)
Se permite el uso de cadenas de nieve
de 9 mm en los neumáticos
205/55 R16 y 195/65 R15.
En los neumáticos 225/45 R17 se
pueden montar cadenas de nieve de
7 mm.
El neumático 225/40 R18 92W XL no
se puede utilizar con cadenas.
Advertencias
El uso de cadenas para la nieve está
sujeto a las normas vigentes en cada
país. En algunos países, los neumáticos
identificados por la sigla M+S (Mud and
Snow) se consideran un equipamiento
para el período invernal; su uso se
equipara al de las cadenas para la
nieve.Las cadenas para la nieve se deben
aplicar sólo en los neumáticos de las
ruedas delanteras.
Comprobar la tensión de las cadenas
para la nieve después de haber
recorrido unas decenas de metros.
ADVERTENCIA El uso de cadenas para
la nieve con neumáticos de
dimensiones no estándar puede dañar
el vehículo.
ADVERTENCIA El uso de neumáticos
de diferente tamaño o tipo (M+S, para
la nieve, etc.) en los ejes delantero y
trasero puede afectar a la conducción
del vehículo, con el consiguiente riesgo
de pérdida de control y accidentes.
RECOMENDACIONES
SOBRE LA ROTACIÓN DE
LOS NEUMÁTICOS
Los neumáticos delanteros y traseros
se ven sometidos a cargas y esfuerzos
diferentes debidos a giros, maniobras y
frenadas. Por esta razón, se desgastan
de forma desigual.
Para evitar esto, es posible rotar los
neumáticos en el momento oportuno.
Con rotación de los neumáticos se
entiende mover las ruedas a posiciones
diferentes, con respecto al vehículo.
Por lo tanto, cada rueda se sitúa en un
eje diferente del vehículo.La rotación de los neumáticos
contribuye a mantener inalterada la
capacidad de adherencia y tracción
sobre superficies mojadas, embarradas
o cubiertas de nieve, asegurando una
maniobrabilidad óptima del vehículo.
En caso de desgaste anómalo de los
neumáticos, acudir a la Red de
Asistencia Fiat para determinar la causa
y resolver el problema lo antes posible.
ADVERTENCIA
165)Recordar que la estabilidad del
vehículo en carretera también depende de
la correcta presión de inflado de los
neumáticos.
166)Una presión demasiado baja provoca
el sobrecalentamiento del neumático y
puede dañarlo seriamente.
167)Cuando haya neumáticos
"unidireccionales", no cruce los
neumáticos, moviéndolos desde el lado
derecho del vehículo al izquierdo y
viceversa. Con este tipo de neumáticos,
sólo pueden moverse las ruedas del eje
delantero al trasero y viceversa,
manteniéndolas en el mismo lado del
vehículo.
168)No realizar tratamientos de pintura de
las llantas de aleación que requieran el uso
de temperaturas superiores a
150°C.Podrían alterarse las características
mecánicas de las ruedas.
183

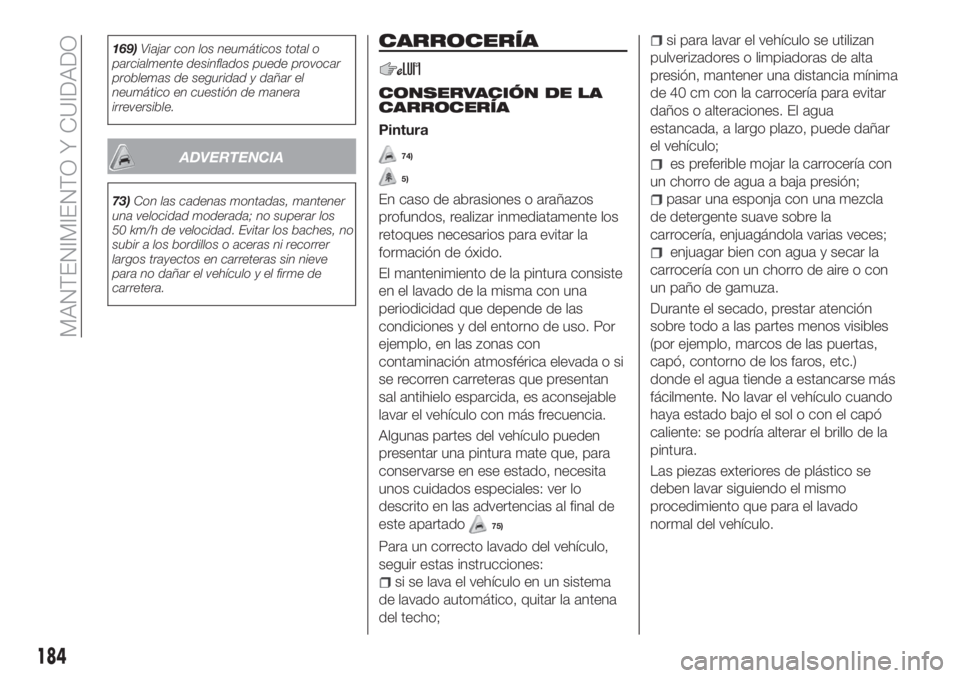

169)Viajar con los neumáticos total o
parcialmente desinflados puede provocar
problemas de seguridad y dañar el
neumático en cuestión de manera
irreversible.
ADVERTENCIA
73)Con las cadenas montadas, mantener
una velocidad moderada; no superar los
50 km/h de velocidad. Evitar los baches, no
subir a los bordillos o aceras ni recorrer
largos trayectos en carreteras sin nieve
para no dañar el vehículo y el firme de
carretera.
CARROCERÍA
CONSERVACIÓN DE LA
CARROCERÍA
Pintura
74)
5)
En caso de abrasiones o arañazos
profundos, realizar inmediatamente los
retoques necesarios para evitar la
formación de óxido.
El mantenimiento de la pintura consiste
en el lavado de la misma con una
periodicidad que depende de las
condiciones y del entorno de uso. Por
ejemplo, en las zonas con
contaminación atmosférica elevada o si
se recorren carreteras que presentan
sal antihielo esparcida, es aconsejable
lavar el vehículo con más frecuencia.
Algunas partes del vehículo pueden
presentar una pintura mate que, para
conservarse en ese estado, necesita
unos cuidados especiales: ver lo
descrito en las advertencias al final de
este apartado
75)
Para un correcto lavado del vehículo,
seguir estas instrucciones:
si se lava el vehículo en un sistema
de lavado automático, quitar la antena
del techo;
si para lavar el vehículo se utilizan
pulverizadores o limpiadoras de alta
presión, mantener una distancia mínima
de 40 cm con la carrocería para evitar
daños o alteraciones. El agua
estancada, a largo plazo, puede dañar
el vehículo;
es preferible mojar la carrocería con
un chorro de agua a baja presión;
pasar una esponja con una mezcla
de detergente suave sobre la
carrocería, enjuagándola varias veces;
enjuagar bien con agua y secar la
carrocería con un chorro de aire o con
un paño de gamuza.
Durante el secado, prestar atención
sobre todo a las partes menos visibles
(por ejemplo, marcos de las puertas,
capó, contorno de los faros, etc.)
donde el agua tiende a estancarse más
fácilmente. No lavar el vehículo cuando
haya estado bajo el sol o con el capó
caliente: se podría alterar el brillo de la
pintura.
Las piezas exteriores de plástico se
deben lavar siguiendo el mismo
procedimiento que para el lavado
normal del vehículo.
184
MANTENIMIENTO Y CUIDADO

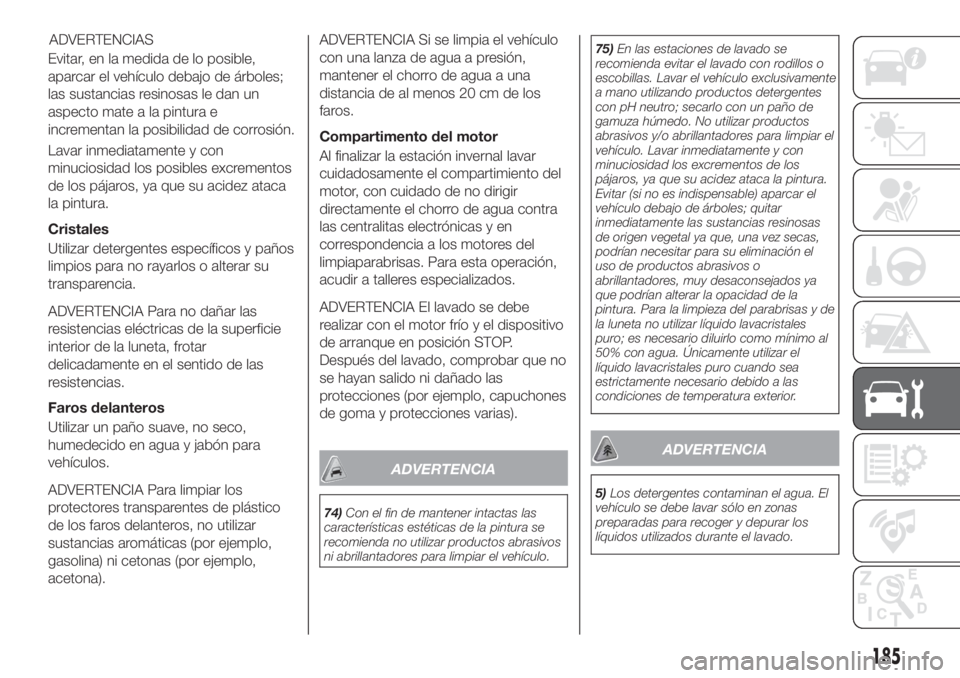

Evitar, en la medida de lo posible,
aparcar el vehículo debajo de árboles;
las sustancias resinosas le dan un
aspecto mate a la pintura e
incrementan la posibilidad de corrosión.
Lavar inmediatamente y con
minuciosidad los posibles excrementos
de los pájaros, ya que su acidez ataca
la pintura.
Cristales
Utilizar detergentes específicos y paños
limpios para no rayarlos o alterar su
transparencia.
ADVERTENCIA Para no dañar las
resistencias eléctricas de la superficie
interior de la luneta, frotar
delicadamente en el sentido de las
resistencias.
Faros delanteros
Utilizar un paño suave, no seco,
humedecido en agua y jabón para
vehículos.
ADVERTENCIA Para limpiar los
protectores transparentes de plástico
de los faros delanteros, no utilizar
sustancias aromáticas (por ejemplo,
gasolina) ni cetonas (por ejemplo,
acetona).ADVERTENCIA Si se limpia el vehículo
con una lanza de agua a presión,
mantener el chorro de agua a una
distancia de al menos 20 cm de los
faros.
Compartimento del motor
Al finalizar la estación invernal lavar
cuidadosamente el compartimiento del
motor, con cuidado de no dirigir
directamente el chorro de agua contra
las centralitas electrónicas y en
correspondencia a los motores del
limpiaparabrisas. Para esta operación,
acudir a talleres especializados.
ADVERTENCIA El lavado se debe
realizar con el motor frío y el dispositivo
de arranque en posición STOP.
Después del lavado, comprobar que no
se hayan salido ni dañado las
protecciones (por ejemplo, capuchones
de goma y protecciones varias).
ADVERTENCIA
74)Con el fin de mantener intactas las
características estéticas de la pintura se
recomienda no utilizar productos abrasivos
ni abrillantadores para limpiar el vehículo.75)En las estaciones de lavado se
recomienda evitar el lavado con rodillos o
escobillas. Lavar el vehículo exclusivamente
a mano utilizando productos detergentes
con pH neutro; secarlo con un paño de
gamuza húmedo. No utilizar productos
abrasivos y/o abrillantadores para limpiar el
vehículo. Lavar inmediatamente y con
minuciosidad los excrementos de los
pájaros, ya que su acidez ataca la pintura.
Evitar (si no es indispensable) aparcar el
vehículo debajo de árboles; quitar
inmediatamente las sustancias resinosas
de origen vegetal ya que, una vez secas,
podrían necesitar para su eliminación el
uso de productos abrasivos o
abrillantadores, muy desaconsejados ya
que podrían alterar la opacidad de la
pintura. Para la limpieza del parabrisas y de
la luneta no utilizar líquido lavacristales
puro; es necesario diluirlo como mínimo al
50% con agua. Únicamente utilizar el
líquido lavacristales puro cuando sea
estrictamente necesario debido a las
condiciones de temperatura exterior.
ADVERTENCIA
5)Los detergentes contaminan el agua. El
vehículo se debe lavar sólo en zonas
preparadas para recoger y depurar los
líquidos utilizados durante el lavado.
185

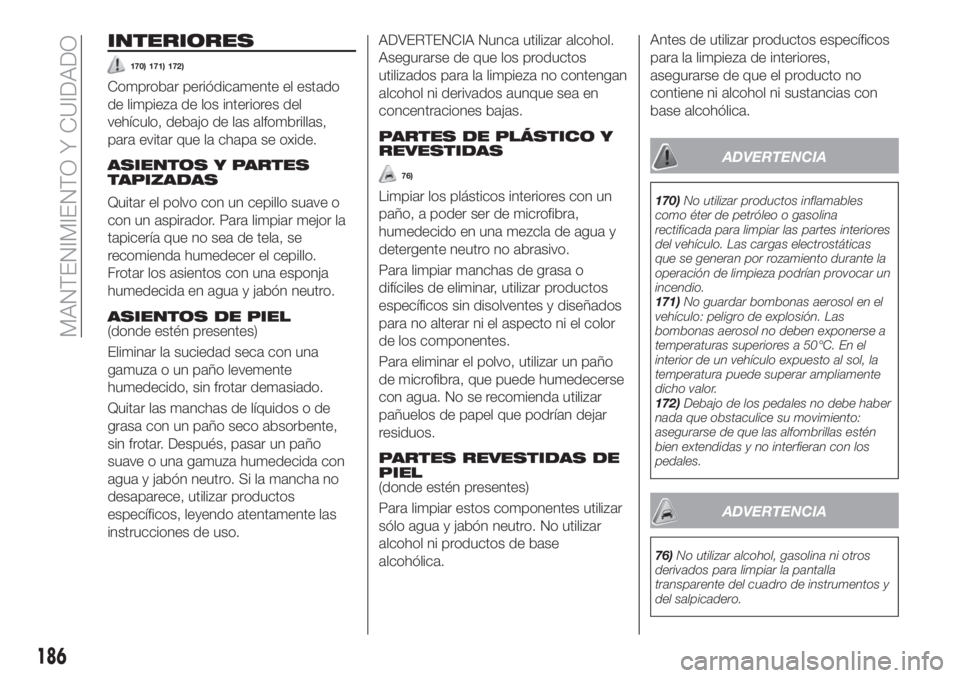

ADVERTENCIAS

INTERIORES
170) 171) 172)
Comprobar periódicamente el estado
de limpieza de los interiores del
vehículo, debajo de las alfombrillas,
para evitar que la chapa se oxide.
ASIENTOS Y PARTES
TAPIZADAS
Quitar el polvo con un cepillo suave o
con un aspirador. Para limpiar mejor la
tapicería que no sea de tela, se
recomienda humedecer el cepillo.
Frotar los asientos con una esponja
humedecida en agua y jabón neutro.
ASIENTOS DE PIEL(donde estén presentes)
Eliminar la suciedad seca con una
gamuza o un paño levemente
humedecido, sin frotar demasiado.
Quitar las manchas de líquidos o de
grasa con un paño seco absorbente,
sin frotar. Después, pasar un paño
suave o una gamuza humedecida con
agua y jabón neutro. Si la mancha no
desaparece, utilizar productos
específicos, leyendo atentamente las
instrucciones de uso.
ADVERTENCIA Nunca utilizar alcohol.
Asegurarse de que los productos
utilizados para la limpieza no contengan
alcohol ni derivados aunque sea en
concentraciones bajas.
PARTES DE PLÁSTICO Y
REVESTIDAS
76)
Limpiar los plásticos interiores con un
paño, a poder ser de microfibra,
humedecido en una mezcla de agua y
detergente neutro no abrasivo.
Para limpiar manchas de grasa o
difíciles de eliminar, utilizar productos
específicos sin disolventes y diseñados
para no alterar ni el aspecto ni el color
de los componentes.
Para eliminar el polvo, utilizar un paño
de microfibra, que puede humedecerse
con agua. No se recomienda utilizar
pañuelos de papel que podrían dejar
residuos.
PARTES REVESTIDAS DE
PIEL
(donde estén presentes)
Para limpiar estos componentes utilizar
sólo agua y jabón neutro. No utilizar
alcohol ni productos de base
alcohólica.Antes de utilizar productos específicos
para la limpieza de interiores,
asegurarse de que el producto no
contiene ni alcohol ni sustancias con
base alcohólica.
ADVERTENCIA
170)No utilizar productos inflamables
como éter de petróleo o gasolina
rectificada para limpiar las partes interiores
del vehículo. Las cargas electrostáticas
que se generan por rozamiento durante la
operación de limpieza podrían provocar un
incendio.
171)No guardar bombonas aerosol en el
vehículo: peligro de explosión. Las
bombonas aerosol no deben exponerse a
temperaturas superiores a 50°C. En el
interior de un vehículo expuesto al sol, la
temperatura puede superar ampliamente
dicho valor.
172)Debajo de los pedales no debe haber
nada que obstaculice su movimiento:
asegurarse de que las alfombrillas estén
bien extendidas y no interfieran con los
pedales.
ADVERTENCIA
76)No utilizar alcohol, gasolina ni otros
derivados para limpiar la pantalla
transparente del cuadro de instrumentos y
del salpicadero.
186
MANTENIMIENTO Y CUIDADO

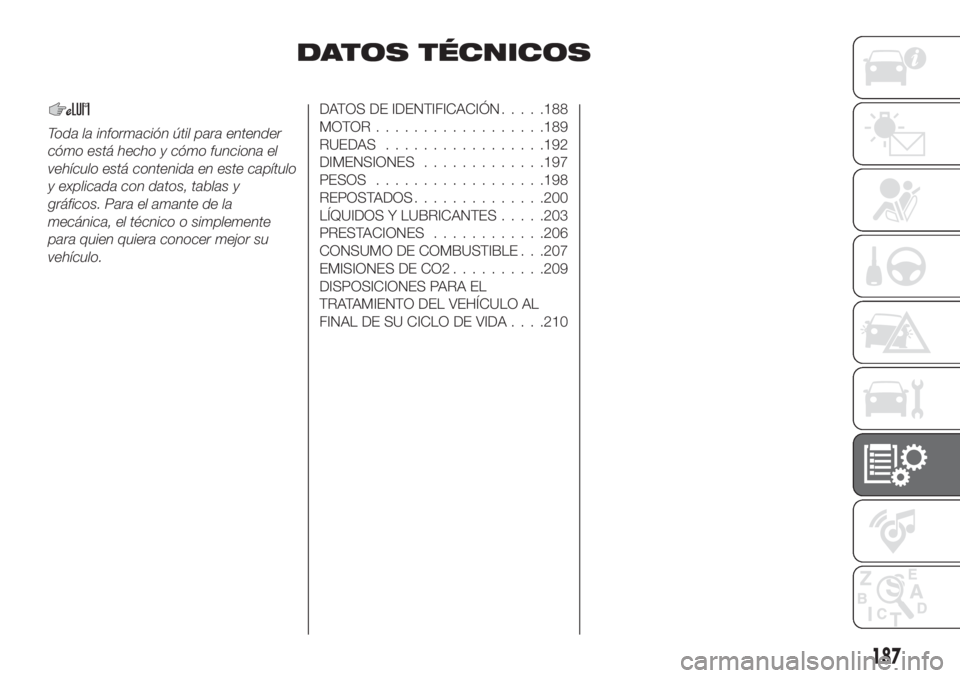

DATOS TÉCNICOS
Toda la información útil para entender
cómo está hecho y cómo funciona el
vehículo está contenida en este capítulo
y explicada con datos, tablas y
gráficos. Para el amante de la
mecánica, el técnico o simplemente
para quien quiera conocer mejor su
vehículo.
DATOS DE IDENTIFICACIÓN.....188
MOTOR..................189
RUEDAS.................192
DIMENSIONES.............197
PESOS..................198
REPOSTADOS..............200
LÍQUIDOS Y LUBRICANTES.....203
PRESTACIONES............206
CONSUMO DE COMBUSTIBLE . . .207
EMISIONES DE CO2..........209
DISPOSICIONES PARA EL
TRATAMIENTO DEL VEHÍCULO AL
FINAL DE SU CICLO DE VIDA. . . .210
187

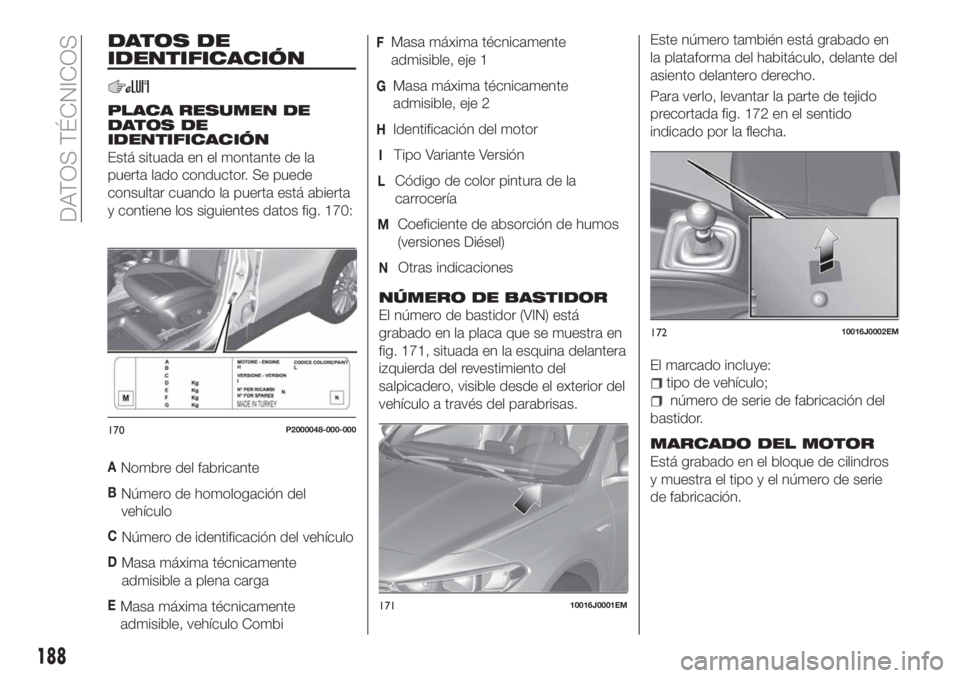

DATOS DE
IDENTIFICACIÓN
PLACA RESUMEN DE
DATOS DE
IDENTIFICACIÓN
Está situada en el montante de la
puerta lado conductor. Se puede
consultar cuando la puerta está abierta
y contiene los siguientes datos fig. 170:
ANombre del fabricante
BNúmero de homologación del
vehículo
CNúmero de identificación del vehículo
DMasa máxima técnicamente
admisible a plena carga
EMasa máxima técnicamente
admisible, vehículo Combi
FMasa máxima técnicamente
admisible, eje 1
GMasa máxima técnicamente
admisible, eje 2
HIdentificación del motor
ITipo Variante Versión
LCódigo de color pintura de la
carrocería
MCoeficiente de absorción de humos
(versiones Diésel)
NOtras indicaciones
NÚMERO DE BASTIDOR
El número de bastidor (VIN) está
grabado en la placa que se muestra en
fig. 171, situada en la esquina delantera
izquierda del revestimiento del
salpicadero, visible desde el exterior del
vehículo a través del parabrisas.Este número también está grabado en
la plataforma del habitáculo, delante del
asiento delantero derecho.
Para verlo, levantar la parte de tejido
precortada fig. 172 en el sentido
indicado por la flecha.
El marcado incluye:
tipo de vehículo;
número de serie de fabricación del
bastidor.
MARCADO DEL MOTOR
Está grabado en el bloque de cilindros
y muestra el tipo y el número de serie
de fabricación.
170P2000048-000-000
17110016J0001EM
17210016J0002EM
188
DATOS TÉCNICOS
