FIAT TIPO 4DOORS 2018 Manual de Uso e Manutenção (in Portuguese)

AVISO
109)Nunca deixar crianças sozinhas no
veículo sem vigilância; além disso, ao
afastar-se do veículo, extrair sempre a
chave do dispositivo de arranque e levá-la
consigo.
T R AVÃ O D E
ESTACIONAMENTO
110) 111)
Para engatar, puxar a alavanca 1
fig. 94 para cima, até garantir o
bloqueio do veículo.
No quadro de instrumentos acende-se
a luz avisadora
.
Para desengatar, levantar ligeiramente a
alavanca 1, premir o botão 2 e baixar a
alavanca 1, certificando-se de que a luz
avisadora
no quadro de
instrumentos se apaga.
AVISO
110)Nunca deixar crianças sozinhas no
veículo sem vigilância; além disso, ao
afastar-se do veículo, extrair sempre a
chave do dispositivo de arranque e levá-la
consigo.
111)Para veículos equipados com apoio
de braço dianteiro, levantar este último de
modo a não constituir impedimento ao
acionamento da alavanca do travão de
mão.
94P07046J001
109

CAIXA DE
VELOCIDADES
MANUAL
112)
40)
Para engatar as mudanças, carregar a
fundo no pedal da embraiagem e
colocar a alavanca das mudanças na
posição desejada (o esquema para o
engate das mudanças encontra-se no
punho da alavanca).
Para engatar a marcha-atrás R a partir
da posição de ponto-morto, levantar o
anel 1 fig. 95 situado sob o punho e,
simultaneamente, deslocar a alavanca
para a esquerda e depois para a frente.Para engatar a 6
avelocidade (onde
presente), accionar a alavanca
exercendo uma pressão para a direita
para evitar engatar erradamente a 4
a
velocidade. Acção análoga para a
passagem da 6apara a 5avelocidade.
ATENÇÃO A marcha-atrás apenas
pode ser engrenada com o veículo
totalmente parado. Com o motor
ligado, antes de engrenar a
marcha-atrás, aguardar pelo menos
2 segundos com o pedal da
embraiagem totalmente pressionado,
para evitar danificar as engrenagens e
ruídos de arranhar.
ATENÇÃO A utilização do pedal da
embraiagem deve estar limitada
exclusivamente às mudanças de
velocidades. Não conduzir com o pé
apoiado no pedal da embraiagem
mesmo que ligeiramente. Em algumas
circunstâncias, a electrónica de
controlo do pedal da embraiagem pode
intervir interpretando o estilo errado de
condução como uma avaria.
AVISO
112)Para mudar corretamente as
velocidades, é necessário carregar a fundo
no pedal da embraiagem. Portanto, o
pavimento por baixo da pedaleira não deve
apresentar obstáculos: certifique-se de
que eventuais tapetes estão sempre bem
esticados e não interferem com os pedais.
ATENÇÃO
40)Não conduzir com a mão apoiada na
alavanca da caixa de velocidades, porque
o esforço exercido, mesmo se ligeiro, com
o tempo pode desgastar os elementos
internos na caixa de velocidades.
9507056J0001EM
110
ARRANQUE E CONDUÇÃO

CAIXA AUTOMÁTICA
ALAVANCA DAS
MUDANÇAS
A alavanca fig. 96 pode assumir as
seguintes posições:
P= Estacionamento
R= Marcha-atrás
N= Ponto morto
D= Drive (marcha para a frente
automática)
AutoStick: + passagem para a
mudança superior no modo de
condução manual (sequencial); –
passagem para a mudança inferior no
modo de condução sequencial.O esquema para o engate das
mudanças está indicado na moldura
localizada ao lado da alavanca das
mudanças.
A mudança engatada é visualizada no
display.
Para seleccionar uma velocidade,
deslocar a alavanca para a frente ou
para trás.
Para seleccionar a modalidade
"sequencial", deslocar a alavanca de D
(Drive) para a esquerda: são
alcançáveis as posições + (relação de
velocidade superior) ou – (relação de
velocidade inferior); isto são posições
instáveis, a alavanca, de facto, regressa
sempre à posição central.
Para sair da posição P
(Estacionamento), é necessário premir
o pedal do travão e o botão A fig. 96 no
punho.
Também para passar da posição N
(Ponto morto) para a posição D (Drive)
ou R (Marcha-atrás), é necessário
carregar no pedal do travão.
ATENÇÃO NÃO acelerar durante a
passagem da posição P (ou N) para
outra posição.
ATENÇÃO Depois de seleccionar uma
velocidade, aguardar alguns segundos
antes de acelerar. Esta precaução é
particularmente importante com o
motor frio.MODALIDADE DE
CONDUÇÃO
AUTOMÁTICA
Para selecionar a modalidade de
condução automática é necessário
posicionar a alavanca da caixa de
velocidades no D (Drive): a relação ideal
é escolhida pela centralina de controlo
eletrónico da caixa em função da
velocidade da viatura, da carga do
motor (posição do pedal do acelerador)
e da inclinação da estrada.
É possível selecionar a posição D pelo
funcionamento sequencial em qualquer
condição de velocidade.
AUTOSTICK -
Modalidade sequencial
Em caso de frequentes mudanças de
velocidade (por ex. quando se conduz
o veículo em condições de carga
pesada, em estradas em inclinação ou
com forte vento contrário), é
aconselhável utilizar o modo Autostick
(mudança sequencial) para selecionar e
manter uma relação fixa mais baixa.
Nestas condições, a utilização de uma
mudança mais baixa melhora o
desempenho do veículo e prolonga a
duração da caixa de velocidades,
limitando as mudanças de velocidade e
evitando fenómenos de
sobreaquecimento.
9607076J0002EM
111
113)41)
114)
115)116)
42)
(se presente)

É possível passar da posição D (drive)
para a modalidade sequencial,
qualquer que seja a velocidade do
veículo.
Ativação
Com a alavanca das mudanças na
posição D (Drive), para ativar a
modalidade de condução sequencial,
deslocar a alavanca para a esquerda
(indicação–e+namoldura). No
display será visualizada a mudança
engatada.
Deslocando a alavanca das mudanças
para a frente para o símbolo – ou para
trás para o símbolo + efetua-se a
mudança das velocidades.
Desativação
Para desativar a modalidade de
condução sequencial, voltar a colocar a
alavanca das mudanças na posição D
(Drive), modalidade automática.
Avisos
Em superfícies escorregadias, não
efetuar reduções de velocidade: as
rodas motrizes podem perder
aderência, com consequente risco de
patinagem do veículo, que pode
provocar acidentes ou lesões nas
pessoas.
O veículo manterá a relação
selecionada pelo condutor até que as
condições de segurança o permitam.Isto significa, por exemplo, que o
sistema procurará evitar a paragem do
motor, retrocedendo autonomamente,
caso o regime do motor seja
demasiado baixo.
FUNÇÃO DE
EMERGÊNCIA DA CAIXA
DE VELOCIDADES
(se presente)
A função da caixa é constantemente
monitorizada para detectar eventuais
anomalias. Se se detectar uma
condição que poderia provocar danos
na caixa de velocidades, activa-se a
função de "recovery".
Nesta condição, a caixa permanece na
3
avelocidade, independentemente da
mudança seleccionada.
As posições P (Estacionamento), R
(Marcha-atrás) e N (Ponto morto)
continuam a funcionar. No display pode
acender-se o ícone
.
Em caso de funcionamento "recovery",
dirigir-se imediatamente à Rede de
Assistência Fiat mais próxima.
Avaria temporária
Em caso de avaria temporária, é
possível restabelecer o correcto
funcionamento da caixa em todas a
velocidades para a frente procedendo
do seguinte modo:
parar o veículo;
deslocar a alavanca das mudanças
para P (Estacionamento);
colocar o dispositivo de arranque na
posição STOP;
aguardar cerca de 10 segundos
depois de ligar o motor;
seleccionar a mudança pretendida:
a caixa deve voltar a funcionar
correctamente.
ATENÇÃO Em caso de avaria
temporária, é aconselhável dirigir-se o
mais rapidamente possível à Rede de
Assistência Fiat.
SISTEMA DE INIBIÇÃO
DO ENGATE DE
VELOCIDADES SEM O
PEDAL DO TRAVÃO
ENGATADO
Este sistema impede a deslocação da
alavanca das mudanças da posição P
(Estacionamento) e N (ponto morto) se
não se carregar primeiro no pedal do
travão.
Para deslocar a caixa para uma
posição diferente de P
(Estacionamento) ou de N (Ponto
morto) para R (Marcha-atrás), o
dispositivo de arranque deve estar na
posição MAR (motor ligado ou parado)
e o pedal do travão deve estar
premido. Além disso, é necessário
premir o botão 1 fig. 96 no punho da
alavanca das mudanças.
112
ARRANQUE E CONDUÇÃO

Para deslocar a alavanca da posição N
(Ponto morto) para a posição D (Drive
marcha à frente automática), é
necessário carregar no pedal do travão.
Para facilitar as manobras de
estacionamento, é possível deslocar a
alavanca deDaR(evice-versa) sem
premir o travão se a alavanca não ficar
na posição N. Em caso de avarias ou
de bateria descarregada, a alavanca
fica bloqueada em P. Para desbloquear
manualmente a alavanca, consulte o
parágrafo “Caixa automática” no
capítulo “Em emergência”.
AVISO
113)Nunca utilizar a posição P
(Estacionamento) em substituição do
travão de estacionamento. Quando se
estacionar o veículo, engatar sempre o
travão de estacionamento para evitar
movimentos acidentais do veículo.
114)Se a posição P (Estacionamento) não
estiver engatada, o veículo pode
deslocar-se e provocar lesões nas
pessoas. Antes de abandonar o veículo,
certificar-se de que a alavanca das
mudanças está na posição P e que o
travão de estacionamento está engatado.115)Não posicionar a alavanca das
mudanças em N (Ponto morto), nem parar
o motor para percorrer uma estrada em
descida. Este tipo de condução é perigoso
e reduz a possibilidade de intervenção em
caso de repentinas variações do fluxo do
tráfego ou da superfície da estrada.
Corre-se o risco de perder o controlo do
veículo e provocar acidentes.
ATENÇÃO
41)Antes de deslocar a alavanca das
mudanças da posição P (Estacionamento),
colocar o dispositivo de arranque na
posição MAR e carregar no pedal do
travão. Caso contrário, a alavanca das
mudanças poderia ficar danificada.
42)Engatar a marcha-atrás apenas com o
veículo parado, o motor ao ralenti e o
acelerador totalmente solto.
SISTEMA
START&STOP
(se presente)
O sistema Start&Stop pára
automaticamente o motor sempre que
o veículo está parado e volta a ligá-lo
quando o condutor pretende retomar a
marcha.
Isto aumenta a eficiência do veículo
através da redução dos consumos, das
emissões de gases perigosos e da
poluição sonora.
116)
43)
MODALIDADES DE
FUNCIONAMENTO
Modalidades de paragem do motor
Versões com caixa manual
Com o veículo parado, o motor
desliga-se com a caixa de velocidades
em ponto morto e com o pedal da
embraiagem solto.
Versões com caixa automática
Com o veículo parado e o pedal do
travão premido, o motor para se a
alavanca das mudanças se encontrar
numa posição diferente de R.
113

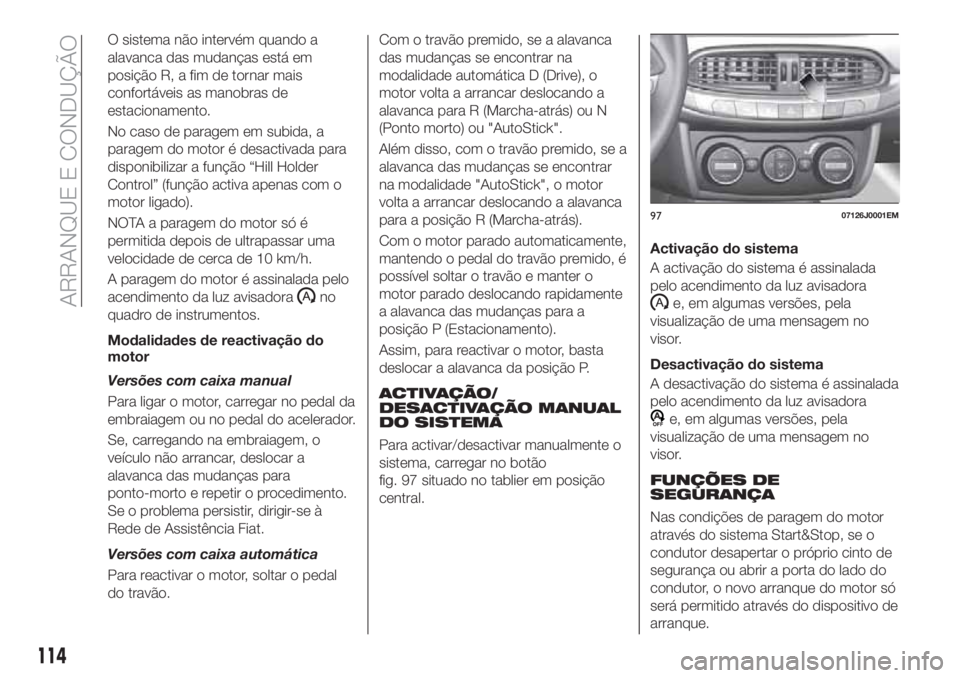

O sistema não intervém quando a
alavanca das mudanças está em
posição R, a fim de tornar mais
confortáveis as manobras de
estacionamento.
No caso de paragem em subida, a
paragem do motor é desactivada para
disponibilizar a função “Hill Holder
Control” (função activa apenas com o
motor ligado).
NOTA a paragem do motor só é
permitida depois de ultrapassar uma
velocidade de cerca de 10 km/h.
A paragem do motor é assinalada pelo
acendimento da luz avisadora
no
quadro de instrumentos.
Modalidades de reactivação do
motor
Versões com caixa manual
Para ligar o motor, carregar no pedal da
embraiagem ou no pedal do acelerador.
Se, carregando na embraiagem, o
veículo não arrancar, deslocar a
alavanca das mudanças para
ponto-morto e repetir o procedimento.
Se o problema persistir, dirigir-se à
Rede de Assistência Fiat.
Versões com caixa automática
Para reactivar o motor, soltar o pedal
do travão.Com o travão premido, se a alavanca
das mudanças se encontrar na
modalidade automática D (Drive), o
motor volta a arrancar deslocando a
alavanca para R (Marcha-atrás) ou N
(Ponto morto) ou "AutoStick".
Além disso, com o travão premido, se a
alavanca das mudanças se encontrar
na modalidade "AutoStick", o motor
volta a arrancar deslocando a alavanca
para a posição R (Marcha-atrás).
Com o motor parado automaticamente,
mantendo o pedal do travão premido, é
possível soltar o travão e manter o
motor parado deslocando rapidamente
a alavanca das mudanças para a
posição P (Estacionamento).
Assim, para reactivar o motor, basta
deslocar a alavanca da posição P.
ACTIVAÇÃO/
DESACTIVAÇÃO MANUAL
DO SISTEMA
Para activar/desactivar manualmente o
sistema, carregar no botão
fig. 97 situado no tablier em posição
central.Activação do sistema
A activação do sistema é assinalada
pelo acendimento da luz avisadora
e, em algumas versões, pela
visualização de uma mensagem no
visor.
Desactivação do sistema
A desactivação do sistema é assinalada
pelo acendimento da luz avisadora
e, em algumas versões, pela
visualização de uma mensagem no
visor.
FUNÇÕES DE
SEGURANÇA
Nas condições de paragem do motor
através do sistema Start&Stop, se o
condutor desapertar o próprio cinto de
segurança ou abrir a porta do lado do
condutor, o novo arranque do motor só
será permitido através do dispositivo de
arranque.
9707126J0001EM
114
ARRANQUE E CONDUÇÃO

Esta condição é assinalada ao
condutor quer através de uma
sinalização acústica (buzzer), quer
através da visualização de uma
mensagem no display.
AVISO
116)Em caso de substituição da bateria,
dirigir-se sempre à Rede de Assistência
Fiat. Substituir a bateria por uma do
mesmo tipo e com as mesmas
características.
ATENÇÃO
43)Se se pretender privilegiar o conforto
climático, é possível desativar o sistema
Start&Stop, para poder permitir um
funcionamento contínuo do sistema de
climatização.

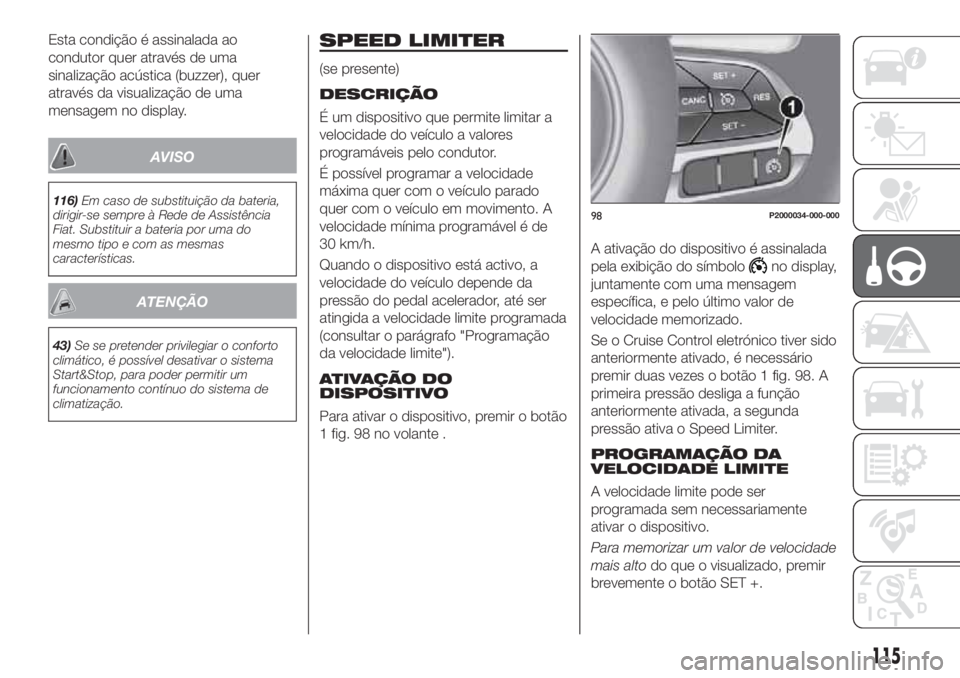

SPEED LIMITER
(se presente)
DESCRIÇÃO
É um dispositivo que permite limitar a
velocidade do veículo a valores
programáveis pelo condutor.
É possível programar a velocidade
máxima quer com o veículo parado
quer com o veículo em movimento. A
velocidade mínima programável é de
30 km/h.
Quando o dispositivo está activo, a
velocidade do veículo depende da
pressão do pedal acelerador, até ser
atingida a velocidade limite programada
(consultar o parágrafo "Programação
da velocidade limite").
ATIVAÇÃO DO
DISPOSITIVO
Para ativar o dispositivo, premir o botão
1 fig. 98 no volante .A ativação do dispositivo é assinalada
pela exibição do símbolo
no display,
juntamente com uma mensagem
específica, e pelo último valor de
velocidade memorizado.
Se o Cruise Control eletrónico tiver sido
anteriormente ativado, é necessário
premir duas vezes o botão 1 fig. 98. A
primeira pressão desliga a função
anteriormente ativada, a segunda
pressão ativa o Speed Limiter.
PROGRAMAÇÃO DA
VELOCIDADE LIMITE
A velocidade limite pode ser
programada sem necessariamente
ativar o dispositivo.
Para memorizar um valor de velocidade
mais altodo que o visualizado, premir
brevemente o botão SET +.
98P2000034-000-000
115

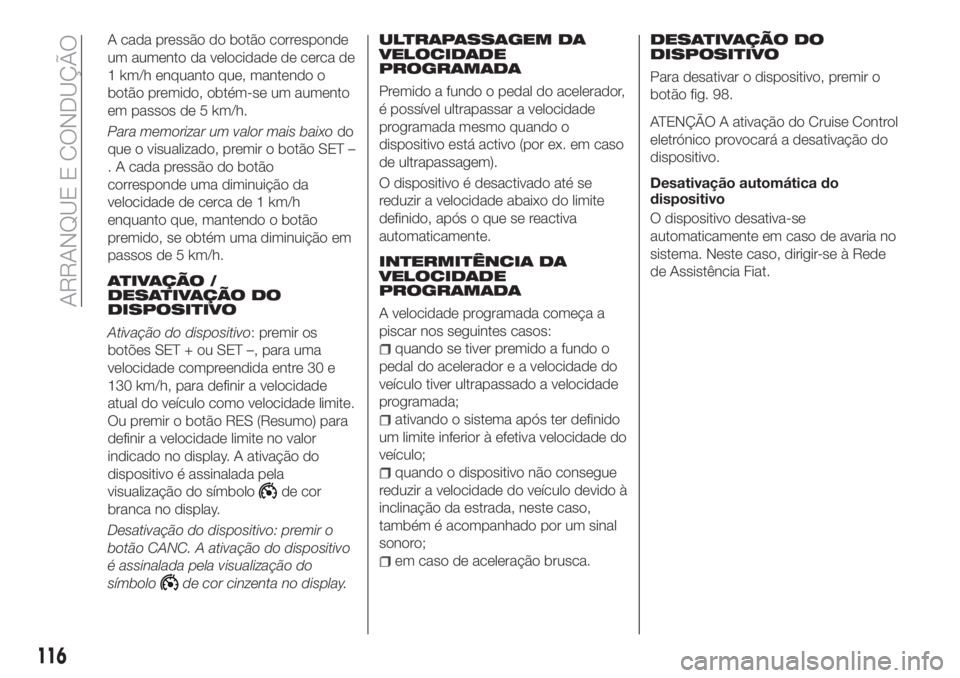

A cada pressão do botão corresponde
um aumento da velocidade de cerca de
1 km/h enquanto que, mantendo o
botão premido, obtém-se um aumento
em passos de 5 km/h.
Para memorizar um valor mais baixodo
que o visualizado, premir o botão SET –
. A cada pressão do botão
corresponde uma diminuição da
velocidade de cerca de 1 km/h
enquanto que, mantendo o botão
premido, se obtém uma diminuição em
passos de 5 km/h.
ATIVAÇÃO /
DESATIVAÇÃO DO
DISPOSITIVO
Ativação do dispositivo: premir os
botões SET + ou SET –, para uma
velocidade compreendida entre 30 e
130 km/h, para definir a velocidade
atual do veículo como velocidade limite.
Ou premir o botão RES (Resumo) para
definir a velocidade limite no valor
indicado no display. A ativação do
dispositivo é assinalada pela
visualização do símbolo
de cor
branca no display.
Desativação do dispositivo: premir o
botão CANC. A ativação do dispositivo
é assinalada pela visualização do
símbolo
de cor cinzenta no display.
ULTRAPASSAGEM DA
VELOCIDADE
PROGRAMADA
Premido a fundo o pedal do acelerador,
é possível ultrapassar a velocidade
programada mesmo quando o
dispositivo está activo (por ex. em caso
de ultrapassagem).
O dispositivo é desactivado até se
reduzir a velocidade abaixo do limite
definido, após o que se reactiva
automaticamente.
INTERMITÊNCIA DA
VELOCIDADE
PROGRAMADA
A velocidade programada começa a
piscar nos seguintes casos:
quando se tiver premido a fundo o
pedal do acelerador e a velocidade do
veículo tiver ultrapassado a velocidade
programada;
ativando o sistema após ter definido
um limite inferior à efetiva velocidade do
veículo;
quando o dispositivo não consegue
reduzir a velocidade do veículo devido à
inclinação da estrada, neste caso,
também é acompanhado por um sinal
sonoro;
em caso de aceleração brusca.
DESATIVAÇÃO DO
DISPOSITIVO
Para desativar o dispositivo, premir o
botão fig. 98.
ATENÇÃO A ativação do Cruise Control
eletrónico provocará a desativação do
dispositivo.
Desativação automática do
dispositivo
O dispositivo desativa-se
automaticamente em caso de avaria no
sistema. Neste caso, dirigir-se à Rede
de Assistência Fiat.
116
ARRANQUE E CONDUÇÃO

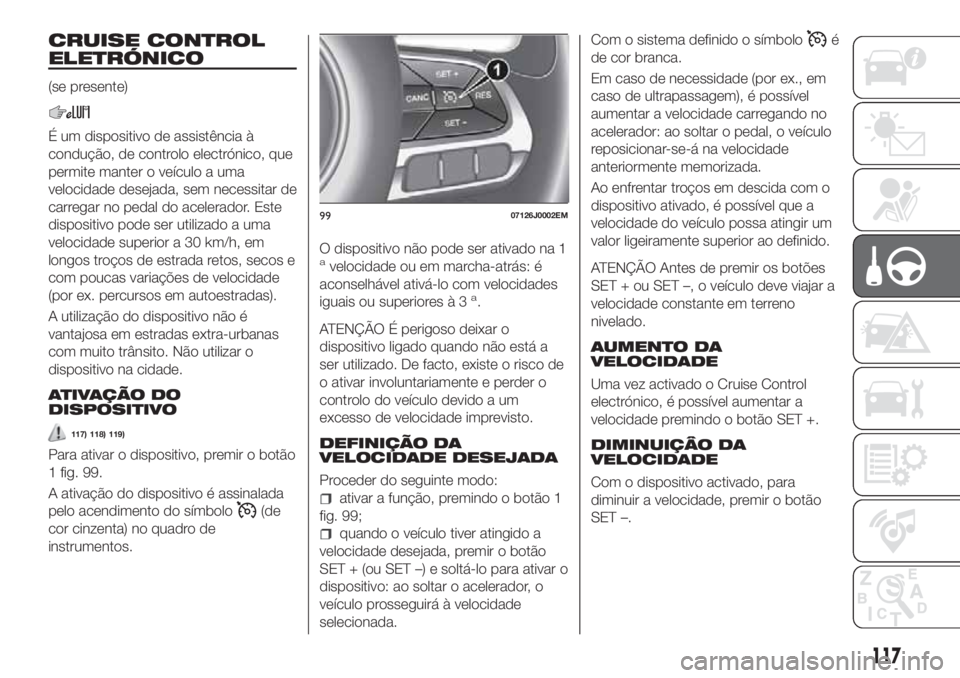

CRUISE CONTROL
ELETRÓNICO
(se presente)
É um dispositivo de assistência à
condução, de controlo electrónico, que
permite manter o veículo a uma
velocidade desejada, sem necessitar de
carregar no pedal do acelerador. Este
dispositivo pode ser utilizado a uma
velocidade superior a 30 km/h, em
longos troços de estrada retos, secos e
com poucas variações de velocidade
(por ex. percursos em autoestradas).
A utilização do dispositivo não é
vantajosa em estradas extra-urbanas
com muito trânsito. Não utilizar o
dispositivo na cidade.
ATIVAÇÃO DO
DISPOSITIVO
117) 118) 119)
Para ativar o dispositivo, premir o botão
1 fig. 99.
A ativação do dispositivo é assinalada
pelo acendimento do símbolo
(de
cor cinzenta) no quadro de
instrumentos.O dispositivo não pode ser ativado na 1
avelocidade ou em marcha-atrás: é
aconselhável ativá-lo com velocidades
iguais ou superiores à 3
a.
ATENÇÃO É perigoso deixar o
dispositivo ligado quando não está a
ser utilizado. De facto, existe o risco de
o ativar involuntariamente e perder o
controlo do veículo devido a um
excesso de velocidade imprevisto.
DEFINIÇÃO DA
VELOCIDADE DESEJADA
Proceder do seguinte modo:
ativar a função, premindo o botão 1
fig. 99;
quando o veículo tiver atingido a
velocidade desejada, premir o botão
SET + (ou SET –) e soltá-lo para ativar o
dispositivo: ao soltar o acelerador, o
veículo prosseguirá à velocidade
selecionada.Com o sistema definido o símbolo
é
de cor branca.
Em caso de necessidade (por ex., em
caso de ultrapassagem), é possível
aumentar a velocidade carregando no
acelerador: ao soltar o pedal, o veículo
reposicionar-se-á na velocidade
anteriormente memorizada.
Ao enfrentar troços em descida com o
dispositivo ativado, é possível que a
velocidade do veículo possa atingir um
valor ligeiramente superior ao definido.
ATENÇÃO Antes de premir os botões
SET + ou SET –, o veículo deve viajar a
velocidade constante em terreno
nivelado.
AUMENTO DA
VELOCIDADE
Uma vez activado o Cruise Control
electrónico, é possível aumentar a
velocidade premindo o botão SET +.
DIMINUIÇÂO DA
VELOCIDADE
Com o dispositivo activado, para
diminuir a velocidade, premir o botão
SET –.
9907126J0002EM
117

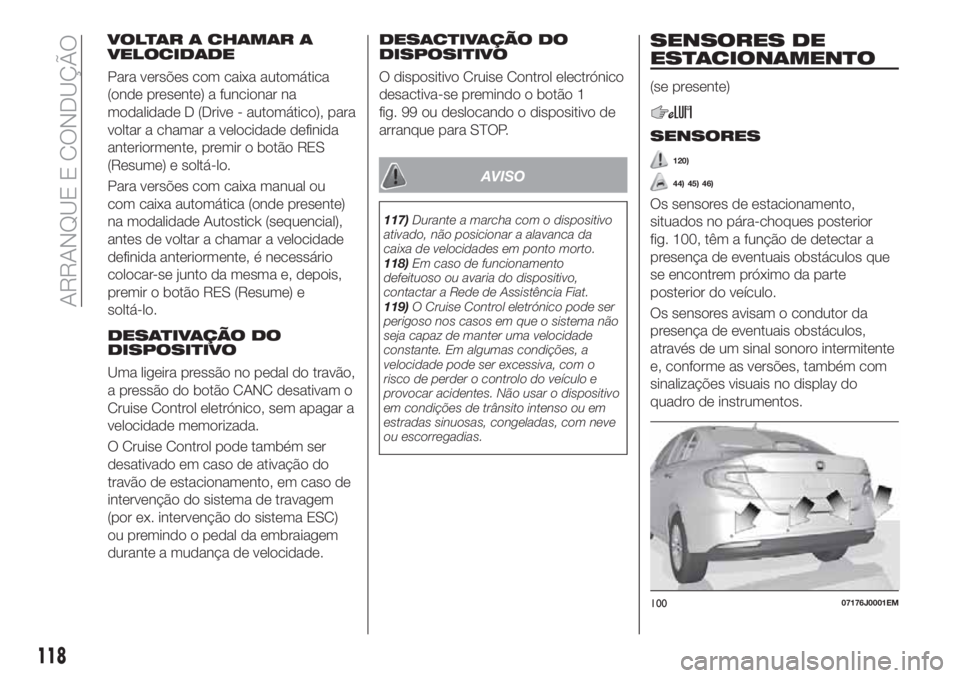

VOLTAR A CHAMAR A
VELOCIDADE
Para versões com caixa automática
(onde presente) a funcionar na
modalidade D (Drive - automático), para
voltar a chamar a velocidade definida
anteriormente, premir o botão RES
(Resume) e soltá-lo.
Para versões com caixa manual ou
com caixa automática (onde presente)
na modalidade Autostick (sequencial),
antes de voltar a chamar a velocidade
definida anteriormente, é necessário
colocar-se junto da mesma e, depois,
premir o botão RES (Resume) e
soltá-lo.
DESATIVAÇÃO DO
DISPOSITIVO
Uma ligeira pressão no pedal do travão,
a pressão do botão CANC desativam o
Cruise Control eletrónico, sem apagar a
velocidade memorizada.
O Cruise Control pode também ser
desativado em caso de ativação do
travão de estacionamento, em caso de
intervenção do sistema de travagem
(por ex. intervenção do sistema ESC)
ou premindo o pedal da embraiagem
durante a mudança de velocidade.
DESACTIVAÇÃO DO
DISPOSITIVO
O dispositivo Cruise Control electrónico
desactiva-se premindo o botão 1
fig. 99 ou deslocando o dispositivo de
arranque para STOP.
AVISO
117)Durante a marcha com o dispositivo
ativado, não posicionar a alavanca da
caixa de velocidades em ponto morto.
118)Em caso de funcionamento
defeituoso ou avaria do dispositivo,
contactar a Rede de Assistência Fiat.
119)O Cruise Control eletrónico pode ser
perigoso nos casos em que o sistema não
seja capaz de manter uma velocidade
constante. Em algumas condições, a
velocidade pode ser excessiva, com o
risco de perder o controlo do veículo e
provocar acidentes. Não usar o dispositivo
em condições de trânsito intenso ou em
estradas sinuosas, congeladas, com neve
ou escorregadias.
SENSORES DE
ESTACIONAMENTO
(se presente)
SENSORES
120)
44) 45) 46)
Os sensores de estacionamento,
situados no pára-choques posterior
fig. 100, têm a função de detectar a
presença de eventuais obstáculos que
se encontrem próximo da parte
posterior do veículo.
Os sensores avisam o condutor da
presença de eventuais obstáculos,
através de um sinal sonoro intermitente
e, conforme as versões, também com
sinalizações visuais no display do
quadro de instrumentos.
10007176J0001EM
118
ARRANQUE E CONDUÇÃO
