FIAT TIPO 4DOORS 2018 Notice d'entretien (in French)

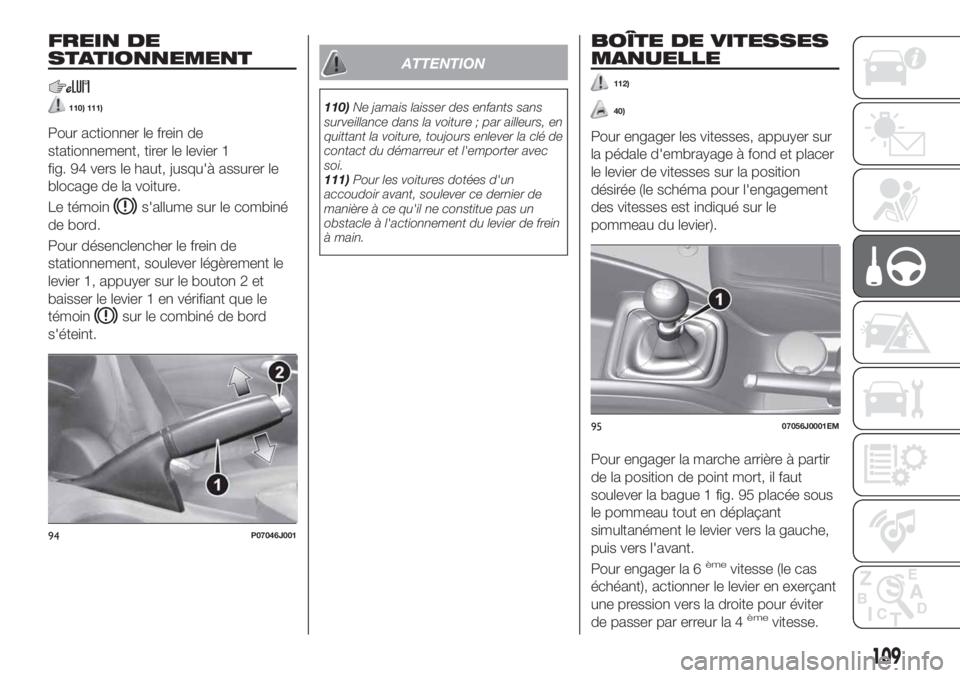

FREIN DE
STATIONNEMENT
110) 111)
Pour actionner le frein de
stationnement, tirer le levier 1
fig. 94 vers le haut, jusqu'à assurer le
blocage de la voiture.
Le témoin
s'allume sur le combiné
de bord.
Pour désenclencher le frein de
stationnement, soulever légèrement le
levier 1, appuyer sur le bouton 2 et
baisser le levier 1 en vérifiant que le
témoin
sur le combiné de bord
s'éteint.
ATTENTION
110)Ne jamais laisser des enfants sans
surveillance dans la voiture ; par ailleurs, en
quittant la voiture, toujours enlever la clé de
contact du démarreur et l'emporter avec
soi.
111)Pour les voitures dotées d'un
accoudoir avant, soulever ce dernier de
manière à ce qu'il ne constitue pas un
obstacle à l'actionnement du levier de frein
à main.
BOÎTE DE VITESSES
MANUELLE
112)
40)
Pour engager les vitesses, appuyer sur
la pédale d'embrayage à fond et placer
le levier de vitesses sur la position
désirée (le schéma pour l'engagement
des vitesses est indiqué sur le
pommeau du levier).
Pour engager la marche arrière à partir
de la position de point mort, il faut
soulever la bague 1 fig. 95 placée sous
le pommeau tout en déplaçant
simultanément le levier vers la gauche,
puis vers l'avant.
Pour engager la 6
èmevitesse (le cas
échéant), actionner le levier en exerçant
une pression vers la droite pour éviter
de passer par erreur la 4
èmevitesse.
94P07046J001
9507056J0001EM
109

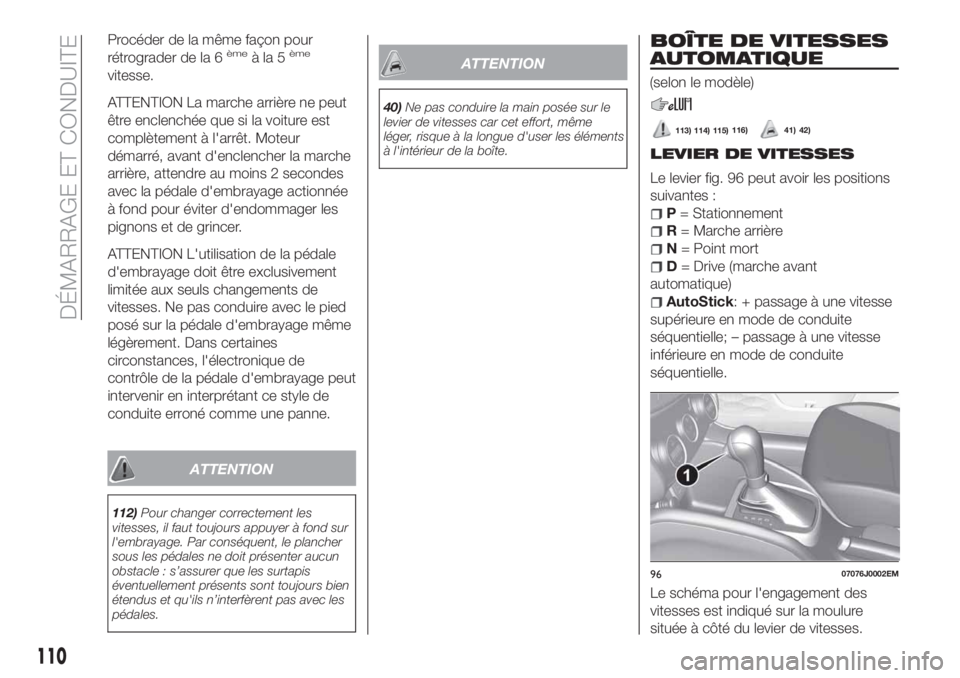

Procéder de la même façon pour
rétrograder de la 6èmeàla5ème
vitesse.
ATTENTION La marche arrière ne peut
être enclenchée que si la voiture est
complètement à l'arrêt. Moteur
démarré, avant d'enclencher la marche
arrière, attendre au moins 2 secondes
avec la pédale d'embrayage actionnée
à fond pour éviter d'endommager les
pignons et de grincer.
ATTENTION L'utilisation de la pédale
d'embrayage doit être exclusivement
limitée aux seuls changements de
vitesses. Ne pas conduire avec le pied
posé sur la pédale d'embrayage même
légèrement. Dans certaines
circonstances, l'électronique de
contrôle de la pédale d'embrayage peut
intervenir en interprétant ce style de
conduite erroné comme une panne.
ATTENTION
112)Pour changer correctement les
vitesses, il faut toujours appuyer à fond sur
l'embrayage. Par conséquent, le plancher
sous les pédales ne doit présenter aucun
obstacle : s’assurer que les surtapis
éventuellement présents sont toujours bien
étendus et qu'ils n’interfèrent pas avec les
pédales.
ATTENTION
40)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les éléments
à l'intérieur de la boîte.
BOÎTE DE VITESSES
AUTOMATIQUE
LEVIER DE VITESSES
Le levier fig. 96 peut avoir les positions
suivantes :
P= Stationnement
R= Marche arrière
N= Point mort
D= Drive (marche avant
automatique)
AutoStick: + passage à une vitesse
supérieure en mode de conduite
séquentielle; – passage à une vitesse
inférieure en mode de conduite
séquentielle.
Le schéma pour l'engagement des
vitesses est indiqué sur la moulure
située à côté du levier de vitesses.
9607076J0002EM
110
DÉMARRAGE ET CONDUITE
113)41)
114)
115)116)
42)
(selon le modèle)

La vitesse enclenchée est affichée à
l'écran.
Pour sélectionner une vitesse, déplacer
le levier en avant ou en arrière.
Pour sélectionner le mode
« séquentiel », déplacer le levier de D
(Drive) vers la gauche : les positions +
(rapport de vitesse supérieure) ou –
(rapport de vitesse inférieure) sont
disponibles ; ces positions étant
instables, le levier revient toujours en
position centrale.
Pour quitter la position P
(Stationnement), il faut appuyer sur la
pédale du frein et le bouton 1 fig. 96 sur
le pommeau.
Aussi pour passer de la position N
(point mort) à la position D (drive) ou R
(marche arrière), il est nécessaire
d'appuyer sur la pédale du frein.
ATTENTION NE PAS accélérer lors du
passage de la position P (ou N) à une
autre position.
ATTENTION Après la sélection d'une
vitesse, attendre quelques secondes
avant d'accélérer. Cette précaution est
particulièrement importante lorsque le
moteur est froid.MODE DE CONDUITE
AUTOMATIQUE
Pour sélectionner le mode de conduite
automatique, e levier de vitesses doit
être placé en mode D (Drive): le rapport
optimal est choisi par la centrale de
contrôle électronique de la boîte de
vitesses, en fonction de la vitesse de la
voiture, de la charge du moteur
(position de la pédale d'accélérateur) et
de l'inclinaison de la chaussée.
Il est possible de sélectionner la
position D du fonctionnement
séquentiel dans n'importe quelle
condition de marche.
AUTOSTICK - Mode
séquentiel
En cas de passages de vitesse
fréquents (par ex. quand on conduit la
voiture avec une forte charge, sur des
routes en pente, avec un fort vent
contraire), il est conseillé d'utiliser le
mode AutoStick (passage de vitesse
séquentiel) pour sélectionner et
maintenir un rapport fixe plus bas.
Dans ces conditions, l'utilisation d'un
rapport inférieur améliore les
performances de la voiture et prolonge
la durée de la boîte de vitesses, limitant
les passages de vitesse et évitant des
phénomènes de surchauffe.Il est possible de passer de la position
D (Drive) au mode séquentiel quelle que
soit la vitesse de la voiture.
Activation
Quand le levier de vitesses est en
position D (Drive), pour activer le mode
de conduite séquentiel, déplacer le
levier vers la gauche (indication – et +
sur la garniture). La vitesse enclenchée
sera affichée à l'écran.
Pour changer de vitesse, déplacer le
levier de vitesses en avant vers le
symbole – ou en arrière vers le symbole
+.
Désactivation
Pour désactiver le mode de conduite
séquentiel, replacer le levier de vitesses
en position D (Drive), mode
automatique.
Avertissements
Sur des surfaces glissantes, ne pas
rétrograder : les roues motrices
pourraient perdre d'adhérence avec
risque de patinage de la voiture,
pouvant provoquer des accidents ou
des lésions aux personnes.
La voiture maintiendra le rapport
sélectionné par le conducteur tant que
les conditions de sécurité le permettent.
111

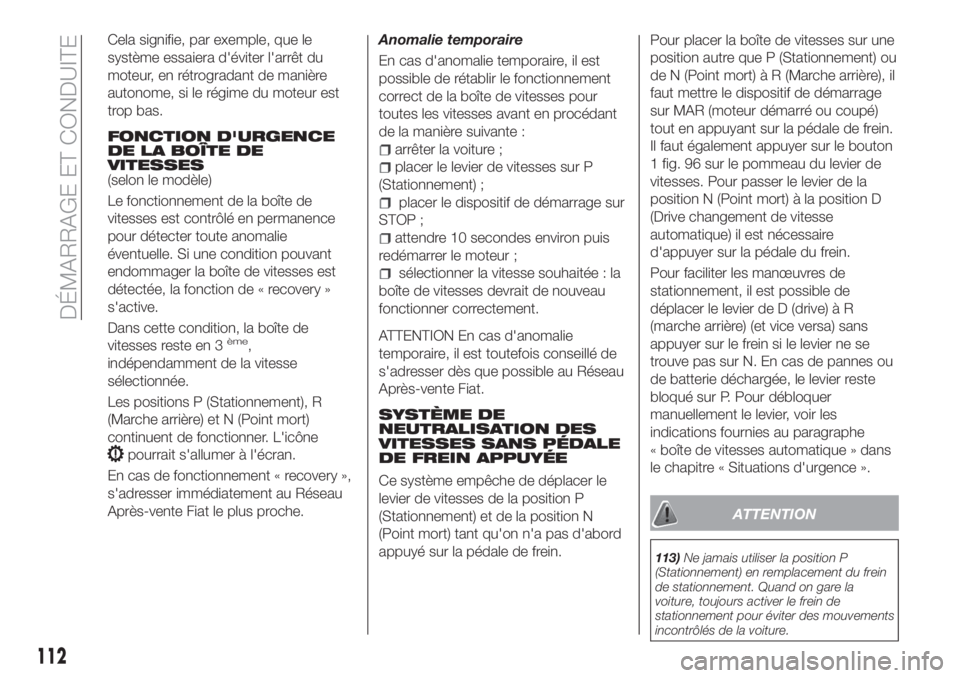

Cela signifie, par exemple, que le
système essaiera d'éviter l'arrêt du
moteur, en rétrogradant de manière
autonome, si le régime du moteur est
trop bas.
FONCTION D'URGENCE
DE LA BOÎTE DE
VITESSES
(selon le modèle)
Le fonctionnement de la boîte de
vitesses est contrôlé en permanence
pour détecter toute anomalie
éventuelle. Si une condition pouvant
endommager la boîte de vitesses est
détectée, la fonction de « recovery »
s'active.
Dans cette condition, la boîte de
vitesses reste en 3
ème,
indépendamment de la vitesse
sélectionnée.
Les positions P (Stationnement), R
(Marche arrière) et N (Point mort)
continuent de fonctionner. L'icône
pourrait s'allumer à l'écran.
En cas de fonctionnement « recovery »,
s'adresser immédiatement au Réseau
Après-vente Fiat le plus proche.Anomalie temporaire
En cas d'anomalie temporaire, il est
possible de rétablir le fonctionnement
correct de la boîte de vitesses pour
toutes les vitesses avant en procédant
de la manière suivante :
arrêter la voiture ;
placer le levier de vitesses sur P
(Stationnement) ;
placer le dispositif de démarrage sur
STOP ;
attendre 10 secondes environ puis
redémarrer le moteur ;
sélectionner la vitesse souhaitée : la
boîte de vitesses devrait de nouveau
fonctionner correctement.
ATTENTION En cas d'anomalie
temporaire, il est toutefois conseillé de
s'adresser dès que possible au Réseau
Après-vente Fiat.
SYSTÈME DE
NEUTRALISATION DES
VITESSES SANS PÉDALE
DE FREIN APPUYÉE
Ce système empêche de déplacer le
levier de vitesses de la position P
(Stationnement) et de la position N
(Point mort) tant qu'on n'a pas d'abord
appuyé sur la pédale de frein.Pour placer la boîte de vitesses sur une
position autre que P (Stationnement) ou
de N (Point mort) à R (Marche arrière), il
faut mettre le dispositif de démarrage
sur MAR (moteur démarré ou coupé)
tout en appuyant sur la pédale de frein.
Il faut également appuyer sur le bouton
1 fig. 96 sur le pommeau du levier de
vitesses. Pour passer le levier de la
position N (Point mort) à la position D
(Drive changement de vitesse
automatique) il est nécessaire
d'appuyer sur la pédale du frein.
Pour faciliter les manœuvres de
stationnement, il est possible de
déplacer le levier de D (drive) à R
(marche arrière) (et vice versa) sans
appuyer sur le frein si le levier ne se
trouve pas sur N. En cas de pannes ou
de batterie déchargée, le levier reste
bloqué sur P. Pour débloquer
manuellement le levier, voir les
indications fournies au paragraphe
« boîte de vitesses automatique » dans
le chapitre « Situations d'urgence ».
ATTENTION
113)Ne jamais utiliser la position P
(Stationnement) en remplacement du frein
de stationnement. Quand on gare la
voiture, toujours activer le frein de
stationnement pour éviter des mouvements
incontrôlés de la voiture.
112
DÉMARRAGE ET CONDUITE

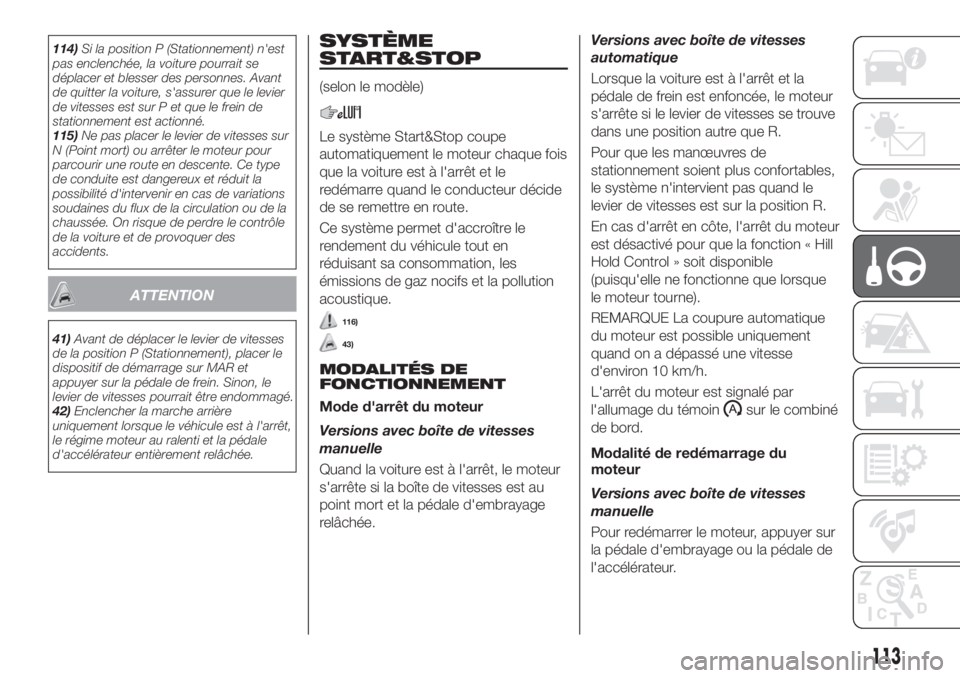

114)Si la position P (Stationnement) n'est
pas enclenchée, la voiture pourrait se
déplacer et blesser des personnes. Avant
de quitter la voiture, s'assurer que le levier
de vitesses est sur P et que le frein de
stationnement est actionné.
115)Ne pas placer le levier de vitesses sur
N (Point mort) ou arrêter le moteur pour
parcourir une route en descente. Ce type
de conduite est dangereux et réduit la
possibilité d'intervenir en cas de variations
soudaines du flux de la circulation ou de la
chaussée. On risque de perdre le contrôle
de la voiture et de provoquer des
accidents.
ATTENTION
41)Avant de déplacer le levier de vitesses
de la position P (Stationnement), placer le
dispositif de démarrage sur MAR et
appuyer sur la pédale de frein. Sinon, le
levier de vitesses pourrait être endommagé.
42)Enclencher la marche arrière
uniquement lorsque le véhicule est à l'arrêt,
le régime moteur au ralenti et la pédale
d'accélérateur entièrement relâchée.
SYSTÈME
START&STOP
(selon le modèle)
Le système Start&Stop coupe
automatiquement le moteur chaque fois
que la voiture est à l'arrêt et le
redémarre quand le conducteur décide
de se remettre en route.
Ce système permet d'accroître le
rendement du véhicule tout en
réduisant sa consommation, les
émissions de gaz nocifs et la pollution
acoustique.
116)
43)
MODALITÉS DE
FONCTIONNEMENT
Mode d'arrêt du moteur
Versions avec boîte de vitesses
manuelle
Quand la voiture est à l'arrêt, le moteur
s'arrête si la boîte de vitesses est au
point mort et la pédale d'embrayage
relâchée.Versions avec boîte de vitesses
automatique
Lorsque la voiture est à l'arrêt et la
pédale de frein est enfoncée, le moteur
s'arrête si le levier de vitesses se trouve
dans une position autre que R.
Pour que les manœuvres de
stationnement soient plus confortables,
le système n'intervient pas quand le
levier de vitesses est sur la position R.
En cas d'arrêt en côte, l'arrêt du moteur
est désactivé pour que la fonction « Hill
Hold Control » soit disponible
(puisqu'elle ne fonctionne que lorsque
le moteur tourne).
REMARQUE La coupure automatique
du moteur est possible uniquement
quand on a dépassé une vitesse
d'environ 10 km/h.
L'arrêt du moteur est signalé par
l'allumage du témoinsur le combiné
de bord.
Modalité de redémarrage du
moteur
Versions avec boîte de vitesses
manuelle
Pour redémarrer le moteur, appuyer sur
la pédale d'embrayage ou la pédale de
l'accélérateur.
113

Si en appuyant sur l'embrayage, la
voiture ne démarre pas, placer le levier
de vitesses au point mort et répéter la
procédure. Si le problème persiste,
s'adresser au Réseau Après-vente Fiat.
Versions avec boîte de vitesses
automatique
Pour redémarrer le moteur, relâcher la
pédale de frein.
Frein enfoncé, si le levier de vitesses est
en mode automatique D (Drive), le
moteur redémarre en déplaçant le levier
sur R (Marche arrière) ou bien
« AutoStick ».
De plus, frein enfoncé, si le levier de
vitesses est en mode « AutoStick », le
moteur redémarre en déplaçant le levier
sur R (Marche arrière) ou bien N (Point
mort).
Avec moteur arrêté automatiquement,
en maintenant la pédale de frein
enfoncée, il est possible de relâcher le
frein et de maintenir le moteur coupé en
déplaçant rapidement le levier de
vitesses sur P (Stationnement).
Pour redémarrer le moteur, il suffit donc
de déplacer le levier de la position P.ACTIVATION/
DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le
système, appuyer sur le bouton
fig. 97 situé sur la planche, en position
centrale.
Activation du système
L'activation du système est signalée par
l'allumage du témoin
et, ou
disponible, par l'affichage d'un
message sur l'écran.
Désactivation du système
La désactivation du système est
signalée par l'allumage du témoin
et,
ou disponible, par l'affichage d'un
message sur l'écran.
FONCTIONS DE
SÉCURITÉ
Dans les conditions d'arrêt du moteur
par le système Start&Stop, si le
conducteur détache sa ceinture de
sécurité ou ouvre sa porte, le
redémarrage du moteur n'est possible
qu'à l'aide du dispositif de démarrage.
Cette condition est signalée au
conducteur par un signal sonore
(buzzer) et par l'affichage d'un message
sur l'écran.
ATTENTION
116)En cas de remplacement de la
batterie, s'adresser toujours au réseau
Après-vente Fiat. Remplacer la batterie par
une batterie du même type et avec les
mêmes caractéristiques.
ATTENTION
43)Si l'on préfère privilégier le confort
climatique, il est possible de désactiver le
système Start&Stop afin de permettre le
fonctionnement continu du système de
climatisation.
9707126J0001EM
114
DÉMARRAGE ET CONDUITE

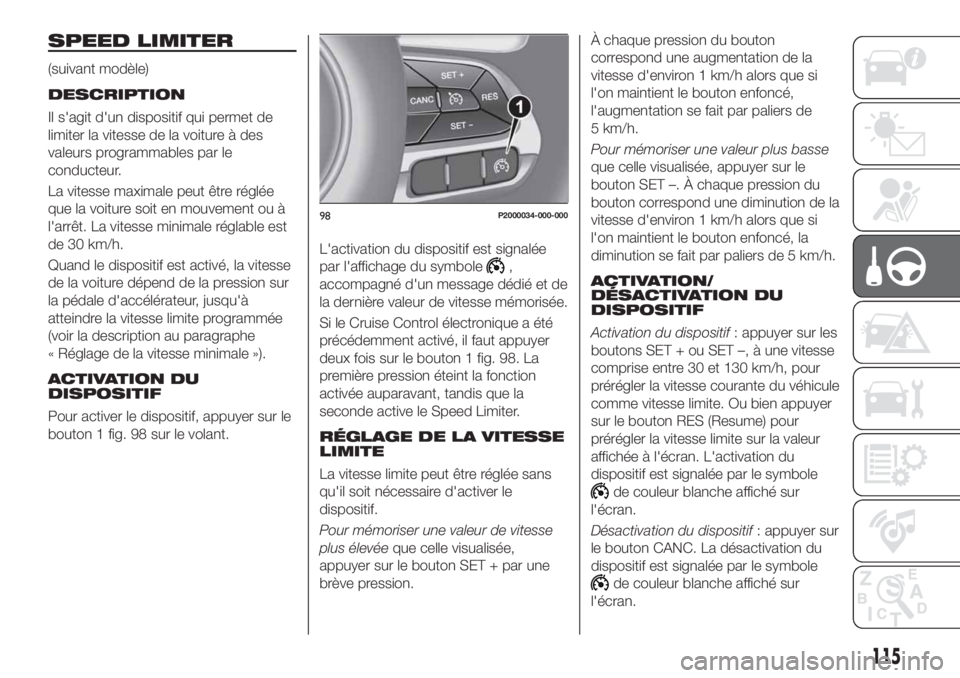

SPEED LIMITER
(suivant modèle)
DESCRIPTION
Il s'agit d'un dispositif qui permet de
limiter la vitesse de la voiture à des
valeurs programmables par le
conducteur.
La vitesse maximale peut être réglée
que la voiture soit en mouvement ou à
l'arrêt. La vitesse minimale réglable est
de 30 km/h.
Quand le dispositif est activé, la vitesse
de la voiture dépend de la pression sur
la pédale d'accélérateur, jusqu'à
atteindre la vitesse limite programmée
(voir la description au paragraphe
« Réglage de la vitesse minimale »).
ACTIVATION DU
DISPOSITIF
Pour activer le dispositif, appuyer sur le
bouton 1 fig. 98 sur le volant.L'activation du dispositif est signalée
par l'affichage du symbole
,
accompagné d'un message dédié et de
la dernière valeur de vitesse mémorisée.
Si le Cruise Control électronique a été
précédemment activé, il faut appuyer
deux fois sur le bouton 1 fig. 98. La
première pression éteint la fonction
activée auparavant, tandis que la
seconde active le Speed Limiter.
RÉGLAGE DE LA VITESSE
LIMITE
La vitesse limite peut être réglée sans
qu'il soit nécessaire d'activer le
dispositif.
Pour mémoriser une valeur de vitesse
plus élevéeque celle visualisée,
appuyer sur le bouton SET + par une
brève pression.À chaque pression du bouton
correspond une augmentation de la
vitesse d'environ 1 km/h alors que si
l'on maintient le bouton enfoncé,
l'augmentation se fait par paliers de
5 km/h.
Pour mémoriser une valeur plus basse
que celle visualisée, appuyer sur le
bouton SET –. À chaque pression du
bouton correspond une diminution de la
vitesse d'environ 1 km/h alors que si
l'on maintient le bouton enfoncé, la
diminution se fait par paliers de 5 km/h.
ACTIVATION/
DÉSACTIVATION DU
DISPOSITIF
Activation du dispositif: appuyer sur les
boutons SET + ou SET –, à une vitesse
comprise entre 30 et 130 km/h, pour
prérégler la vitesse courante du véhicule
comme vitesse limite. Ou bien appuyer
sur le bouton RES (Resume) pour
prérégler la vitesse limite sur la valeur
affichée à l'écran. L'activation du
dispositif est signalée par le symbole
de couleur blanche affiché sur
l'écran.
Désactivation du dispositif: appuyer sur
le bouton CANC. La désactivation du
dispositif est signalée par le symbole
de couleur blanche affiché sur
l'écran.
98P2000034-000-000
115

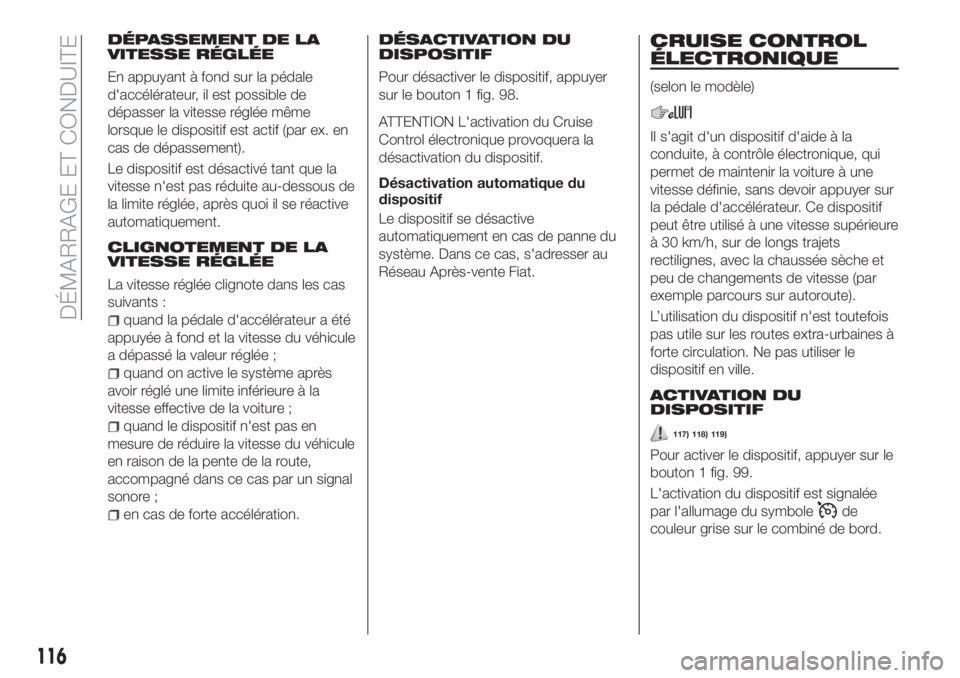

DÉPASSEMENT DE LA
VITESSE RÉGLÉE
En appuyant à fond sur la pédale
d'accélérateur, il est possible de
dépasser la vitesse réglée même
lorsque le dispositif est actif (par ex. en
cas de dépassement).
Le dispositif est désactivé tant que la
vitesse n'est pas réduite au-dessous de
la limite réglée, après quoi il se réactive
automatiquement.
CLIGNOTEMENT DE LA
VITESSE RÉGLÉE
La vitesse réglée clignote dans les cas
suivants :
quand la pédale d'accélérateur a été
appuyée à fond et la vitesse du véhicule
a dépassé la valeur réglée ;
quand on active le système après
avoir réglé une limite inférieure à la
vitesse effective de la voiture ;
quand le dispositif n'est pas en
mesure de réduire la vitesse du véhicule
en raison de la pente de la route,
accompagné dans ce cas par un signal
sonore ;
en cas de forte accélération.
DÉSACTIVATION DU
DISPOSITIF
Pour désactiver le dispositif, appuyer
sur le bouton 1 fig. 98.
ATTENTION L'activation du Cruise
Control électronique provoquera la
désactivation du dispositif.
Désactivation automatique du
dispositif
Le dispositif se désactive
automatiquement en cas de panne du
système. Dans ce cas, s'adresser au
Réseau Après-vente Fiat.
CRUISE CONTROL
ÉLECTRONIQUE
(selon le modèle)
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de maintenir la voiture à une
vitesse définie, sans devoir appuyer sur
la pédale d'accélérateur. Ce dispositif
peut être utilisé à une vitesse supérieure
à 30 km/h, sur de longs trajets
rectilignes, avec la chaussée sèche et
peu de changements de vitesse (par
exemple parcours sur autoroute).
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
ACTIVATION DU
DISPOSITIF
117) 118) 119)
Pour activer le dispositif, appuyer sur le
bouton 1 fig. 99.
L'activation du dispositif est signalée
par l'allumage du symbole
de
couleur grise sur le combiné de bord.
116
DÉMARRAGE ET CONDUITE

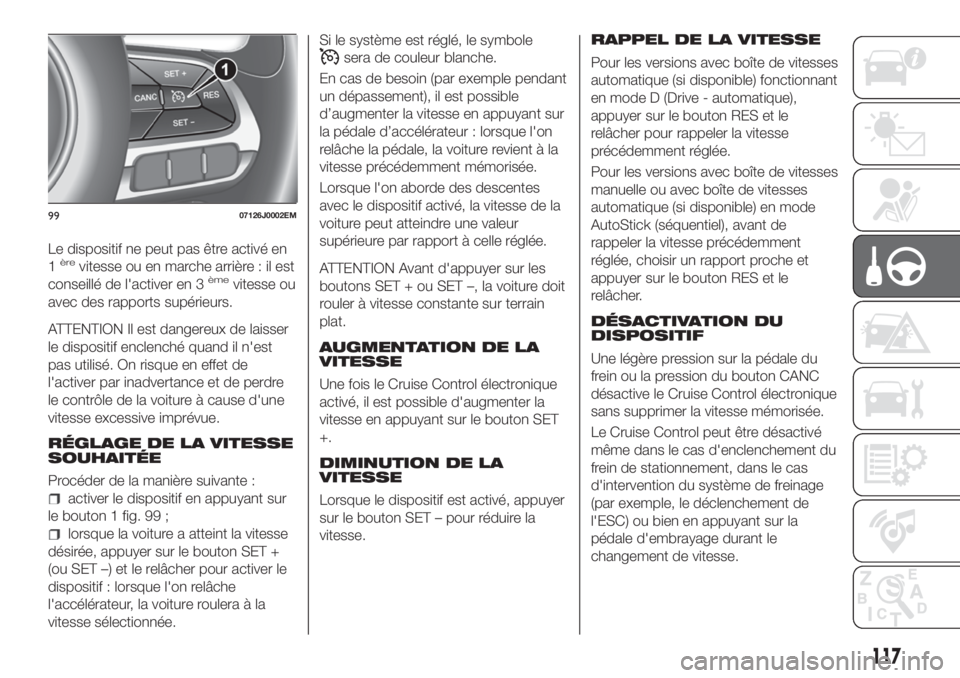

Le dispositif ne peut pas être activé en
1èrevitesse ou en marche arrière : il est
conseillé de l'activer en 3èmevitesse ou
avec des rapports supérieurs.
ATTENTION Il est dangereux de laisser
le dispositif enclenché quand il n'est
pas utilisé. On risque en effet de
l'activer par inadvertance et de perdre
le contrôle de la voiture à cause d'une
vitesse excessive imprévue.
RÉGLAGE DE LA VITESSE
SOUHAITÉE
Procéder de la manière suivante :
activer le dispositif en appuyant sur
le bouton 1 fig. 99 ;
lorsque la voiture a atteint la vitesse
désirée, appuyer sur le bouton SET +
(ou SET –) et le relâcher pour activer le
dispositif : lorsque l'on relâche
l'accélérateur, la voiture roulera à la
vitesse sélectionnée.Si le système est réglé, le symbole
sera de couleur blanche.
En cas de besoin (par exemple pendant
un dépassement), il est possible
d’augmenter la vitesse en appuyant sur
la pédale d’accélérateur : lorsque l'on
relâche la pédale, la voiture revient à la
vitesse précédemment mémorisée.
Lorsque l'on aborde des descentes
avec le dispositif activé, la vitesse de la
voiture peut atteindre une valeur
supérieure par rapport à celle réglée.
ATTENTION Avant d'appuyer sur les
boutons SET + ou SET –, la voiture doit
rouler à vitesse constante sur terrain
plat.
AUGMENTATION DE LA
VITESSE
Une fois le Cruise Control électronique
activé, il est possible d'augmenter la
vitesse en appuyant sur le bouton SET
+.
DIMINUTION DE LA
VITESSE
Lorsque le dispositif est activé, appuyer
sur le bouton SET – pour réduire la
vitesse.
RAPPEL DE LA VITESSE
Pour les versions avec boîte de vitesses
automatique (si disponible) fonctionnant
en mode D (Drive - automatique),
appuyer sur le bouton RES et le
relâcher pour rappeler la vitesse
précédemment réglée.
Pour les versions avec boîte de vitesses
manuelle ou avec boîte de vitesses
automatique (si disponible) en mode
AutoStick (séquentiel), avant de
rappeler la vitesse précédemment
réglée, choisir un rapport proche et
appuyer sur le bouton RES et le
relâcher.
DÉSACTIVATION DU
DISPOSITIF
Une légère pression sur la pédale du
frein ou la pression du bouton CANC
désactive le Cruise Control électronique
sans supprimer la vitesse mémorisée.
Le Cruise Control peut être désactivé
même dans le cas d'enclenchement du
frein de stationnement, dans le cas
d'intervention du système de freinage
(par exemple, le déclenchement de
l'ESC) ou bien en appuyant sur la
pédale d'embrayage durant le
changement de vitesse.
9907126J0002EM
117

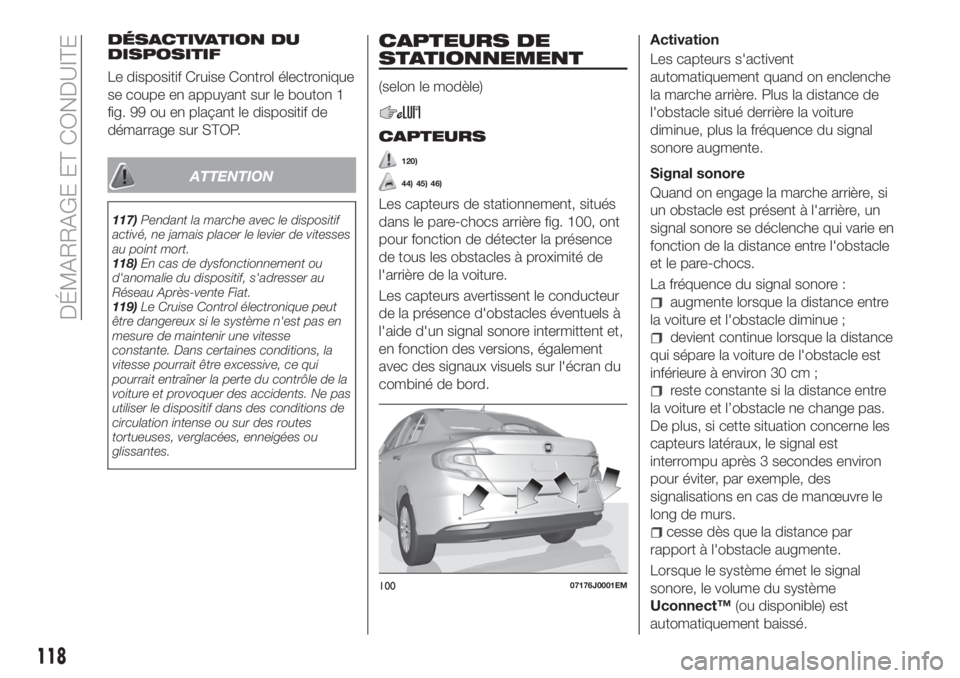

DÉSACTIVATION DU
DISPOSITIF
Le dispositif Cruise Control électronique
se coupe en appuyant sur le bouton 1
fig. 99 ou en plaçant le dispositif de
démarrage sur STOP.
ATTENTION
117)Pendant la marche avec le dispositif
activé, ne jamais placer le levier de vitesses
au point mort.
118)En cas de dysfonctionnement ou
d'anomalie du dispositif, s'adresser au
Réseau Après-vente Fiat.
119)Le Cruise Control électronique peut
être dangereux si le système n'est pas en
mesure de maintenir une vitesse
constante. Dans certaines conditions, la
vitesse pourrait être excessive, ce qui
pourrait entraîner la perte du contrôle de la
voiture et provoquer des accidents. Ne pas
utiliser le dispositif dans des conditions de
circulation intense ou sur des routes
tortueuses, verglacées, enneigées ou
glissantes.
CAPTEURS DE
STATIONNEMENT
(selon le modèle)
CAPTEURS
120)
44) 45) 46)
Les capteurs de stationnement, situés
dans le pare-chocs arrière fig. 100, ont
pour fonction de détecter la présence
de tous les obstacles à proximité de
l'arrière de la voiture.
Les capteurs avertissent le conducteur
de la présence d'obstacles éventuels à
l'aide d'un signal sonore intermittent et,
en fonction des versions, également
avec des signaux visuels sur l'écran du
combiné de bord.Activation
Les capteurs s'activent
automatiquement quand on enclenche
la marche arrière. Plus la distance de
l'obstacle situé derrière la voiture
diminue, plus la fréquence du signal
sonore augmente.
Signal sonore
Quand on engage la marche arrière, si
un obstacle est présent à l'arrière, un
signal sonore se déclenche qui varie en
fonction de la distance entre l'obstacle
et le pare-chocs.
La fréquence du signal sonore :
augmente lorsque la distance entre
la voiture et l'obstacle diminue ;
devient continue lorsque la distance
qui sépare la voiture de l'obstacle est
inférieure à environ 30 cm ;
reste constante si la distance entre
la voiture et l’obstacle ne change pas.
De plus, si cette situation concerne les
capteurs latéraux, le signal est
interrompu après 3 secondes environ
pour éviter, par exemple, des
signalisations en cas de manœuvre le
long de murs.
cesse dès que la distance par
rapport à l'obstacle augmente.
Lorsque le système émet le signal
sonore, le volume du système
Uconnect™(ou disponible) est
automatiquement baissé.
10007176J0001EM
118
DÉMARRAGE ET CONDUITE
